Презентация, доклад тракторы и автомобили КПП тракторов

шестернями, соединяемыми между собой в различных комбинациях.

котором установлены два (а может быть три или даже четыре) вала — ведущий, соединенный с валом главного сцепления трактора через промежуточное соединение, и ведомый, соединенный с главной передачей трансмиссии. В некоторых коробках передач, наоборот, неподвижные шестерни сидят на ведомом валу, а подвижные — на ведущем, что не меняет принципа действия коробки передач.

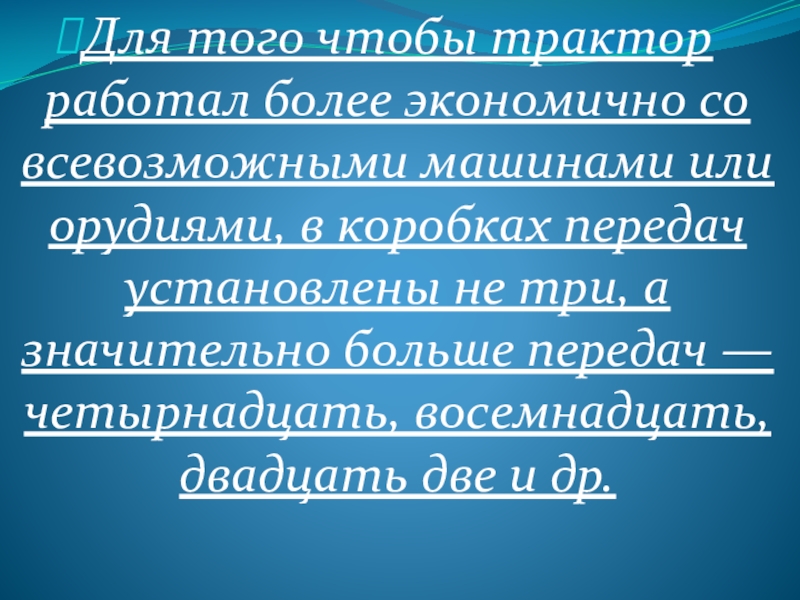

орудиями, в коробках передач установлены не три, а значительно больше передач — четырнадцать, восемнадцать, двадцать две и др.

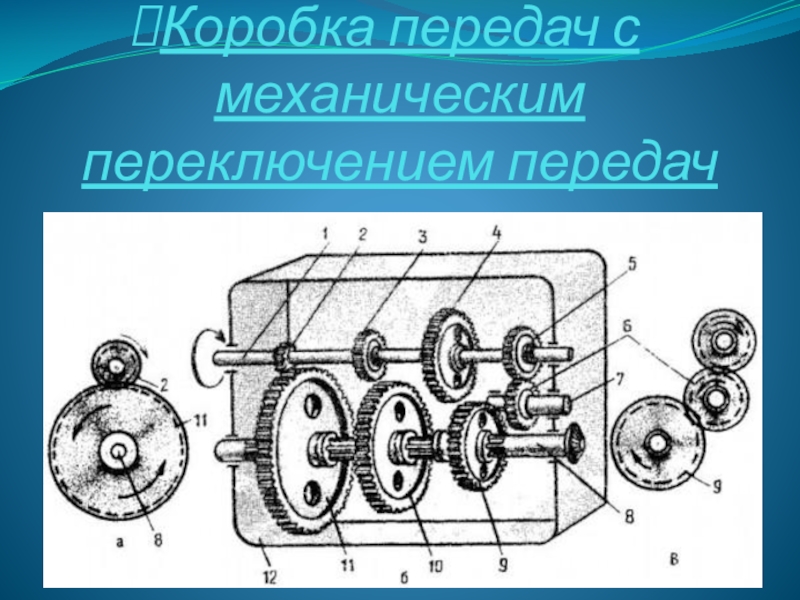

переключения; 1 — ведущий вал; 2 — ползун; 3 — планка; 4 — конец рычага переключения; 5 — рычаг переключения; 6 — валик, 7 — фиксатор; 8 — вилка; 9, 10 — каретки; 11 — ведомый вал; 12, 13 — ведомые шестерни; I — механизм переключения заблокирован; II — то же, разблокирован.

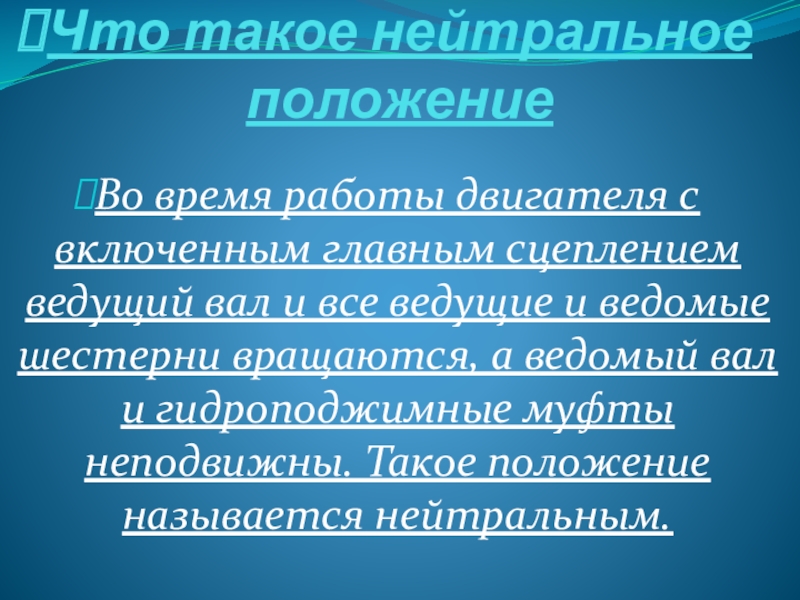

ведущий вал и все ведущие и ведомые шестерни вращаются, а ведомый вал и гидроподжимные муфты неподвижны. Такое положение называется нейтральным.

давление масла в правой муфте постепенно падает. Когда поршень левой муфты сожмет диски и вращение будет передаваться через шестерни, перебросные клапаны под воздействием перепада давления переместятся в такое положение, при котором гидроаккумулятор будет поддерживать давление в верхнем канале.

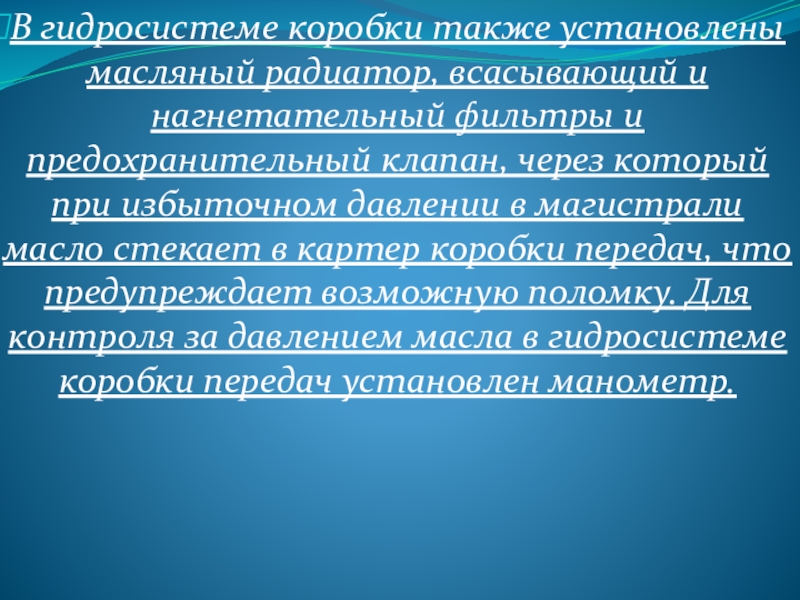

и предохранительный клапан, через который при избыточном давлении в магистрали масло стекает в картер коробки передач, что предупреждает возможную поломку. Для контроля за давлением масла в гидросистеме коробки передач установлен манометр.

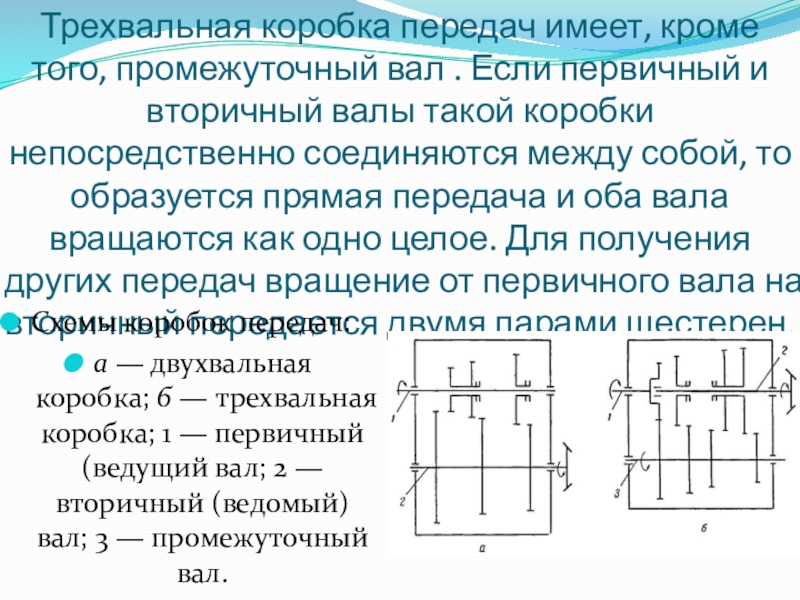

и вторичный валы такой коробки непосредственно соединяются между собой, то образуется прямая передача и оба вала вращаются как одно целое. Для получения других передач вращение от первичного вала на вторичный передается двумя парами шестерен.

Схемы коробок передач:
а — двухвальная коробка; б — трехвальная коробка; 1 — первичный (ведущий вал; 2 — вторичный (ведомый) вал; 3 — промежуточный вал.

— манометр;4 — гидроаккумулятор;
5, 10, 11 и 16 — шестерни;
6 — ведущий вал,7 — поршень;
8 — ведущие диски;
9 — ведомые диски;12 — корпус: 13 — барабан; 14 — пружина; 15 — ведомый вал; 17, 19 — фильтры; 18 — насос; 20 — клапан.
