Презентация, доклад Токарный станок 16К20

Содержание

Цель занятия: Учебная1. Ознакомиться с областью применения металлорежущих станков;2. Ознакомить с устройством, основными

Слайд 1Тема урока: Токарно – винторезный станок модели 16К20. Назначение, основные узлы,

принцип работы.
Тема урока:  Токарно – винторезный станок модели 16К20. Назначение, основные узлы, принцип работы.

Слайд 2

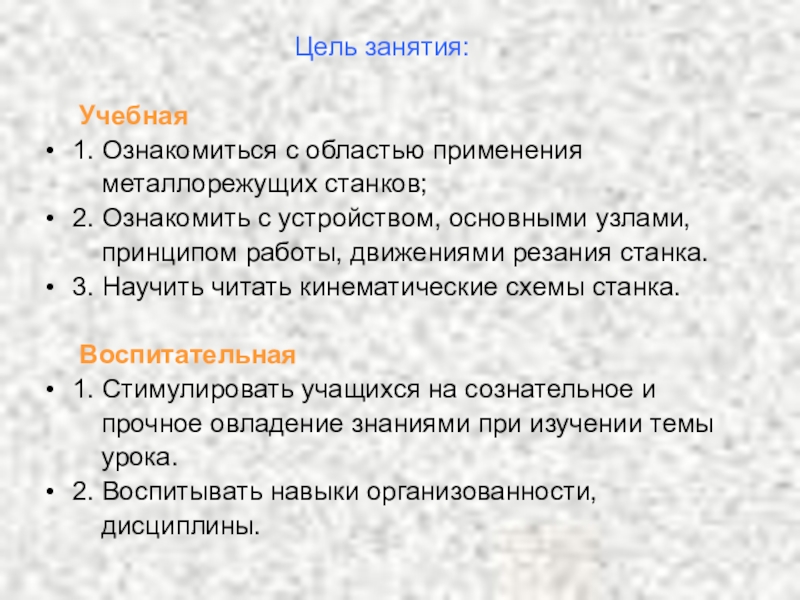

Цель занятия:

Учебная
1. Ознакомиться с областью применения
металлорежущих станков;
2. Ознакомить с устройством, основными узлами,
принципом работы, движениями резания станка.
3. Научить читать кинематические схемы станка.

Воспитательная
1. Стимулировать учащихся на сознательное и
прочное овладение знаниями при изучении темы
урока.
2. Воспитывать навыки организованности,
дисциплины.




Слайд 3План урока:
1. Краткая история создания токарного станка.
3. Классификация токарных станков.
2.Назначение токарно-винторезные

станки модели 16К20.
3. Технические характеристики станка.
4. Основные узлы станка.
5. Принцип работы станка.
6. Движения резания на станке.
План урока: 1. Краткая история создания токарного станка.3. Классификация токарных станков.2.Назначение токарно-винторезные   станки модели 16К20.

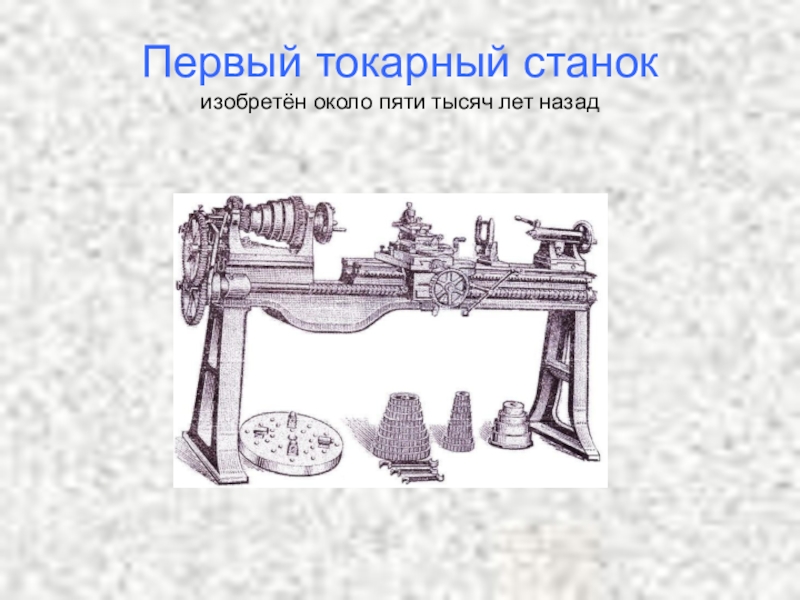

Слайд 4Первый токарный станок изобретён около пяти тысяч лет назад

Первый токарный станок изобретён около пяти тысяч лет назад

Слайд 5токарно-винторезного станок со сменным шкивом
1-коробка подач; 2-ступенчатый шкив; 3- ходовой винт;

4- ходовой вал
токарно-винторезного станок со сменным шкивом1-коробка подач; 2-ступенчатый шкив; 3- ходовой винт; 4- ходовой вал

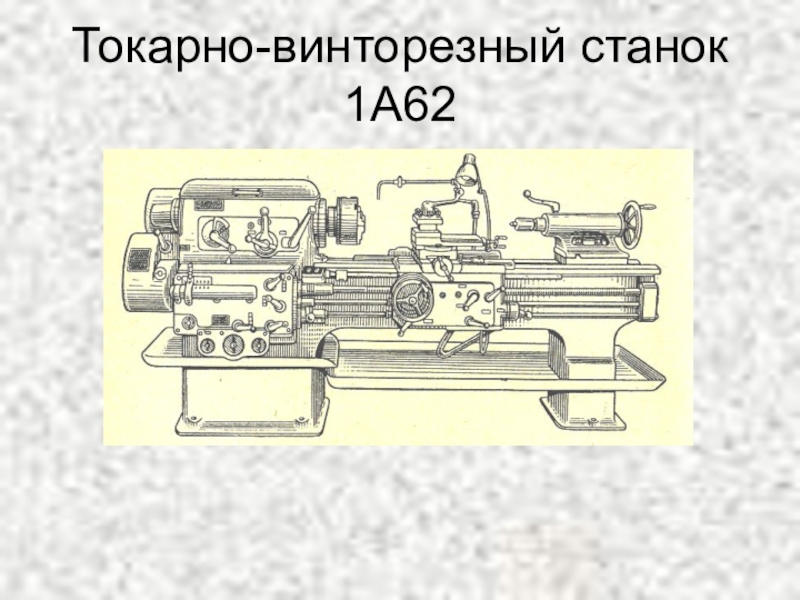

Слайд 6Токарно-винторезный станок 1А62

Токарно-винторезный станок 1А62

Слайд 7Токарно-винторезный станок 1К62

Токарно-винторезный станок 1К62

Слайд 8 Прототип станка 1К62

Прототип станка 1К62

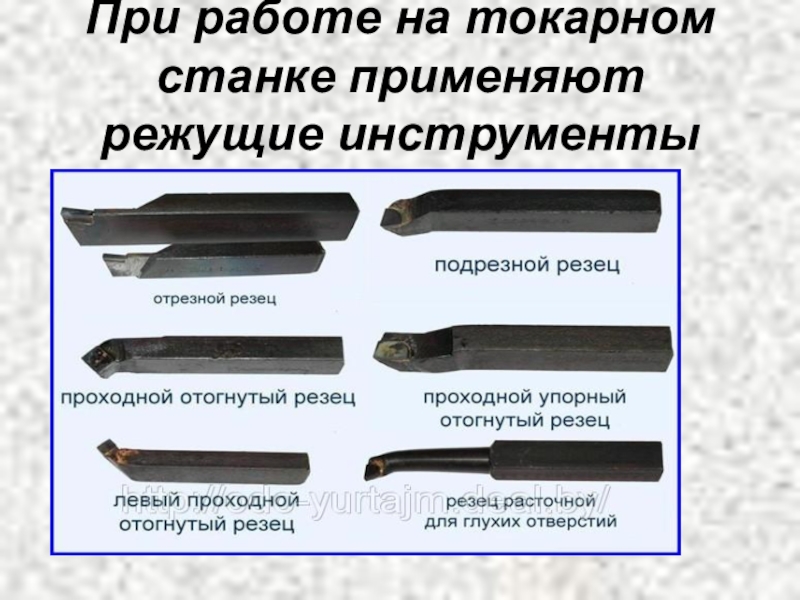

Слайд 9При работе на токарном станке применяют режущие инструменты

При работе на токарном станке применяют режущие инструменты

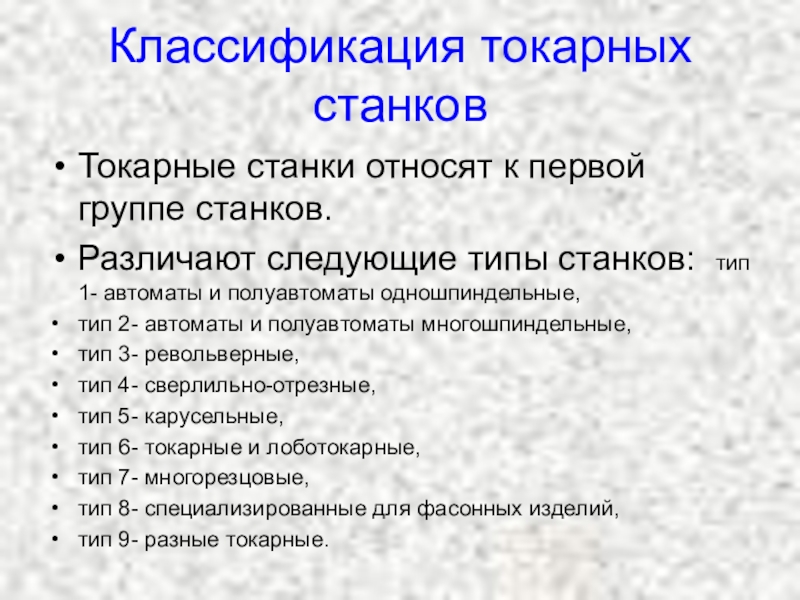

Слайд 10Классификация токарных станков
Токарные станки относят к первой группе станков.
Различают следующие типы

станков: тип 1- автоматы и полуавтоматы одношпиндельные,
тип 2- автоматы и полуавтоматы многошпиндельные,
тип 3- револьверные,
тип 4- сверлильно-отрезные,
тип 5- карусельные,
тип 6- токарные и лоботокарные,
тип 7- многорезцовые,
тип 8- специализированные для фасонных изделий,
тип 9- разные токарные.
Классификация токарных станковТокарные станки относят к первой группе станков.Различают следующие типы станков: тип 1- автоматы и полуавтоматы

Слайд 11Назначение станка 16К20
Токарные станки предназначены для обработки резцами наружных и внутренних

цилиндрических, конических, фасонных и торцовых поверхностей тел вращения, для нарезания резьб резцами, метчиками, плашками и другими инструментами; для сверления, зенкерования и развертывания отверстий, для накатывания и т. д.
Назначение станка 16К20Токарные станки предназначены для обработки резцами наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей

Слайд 12

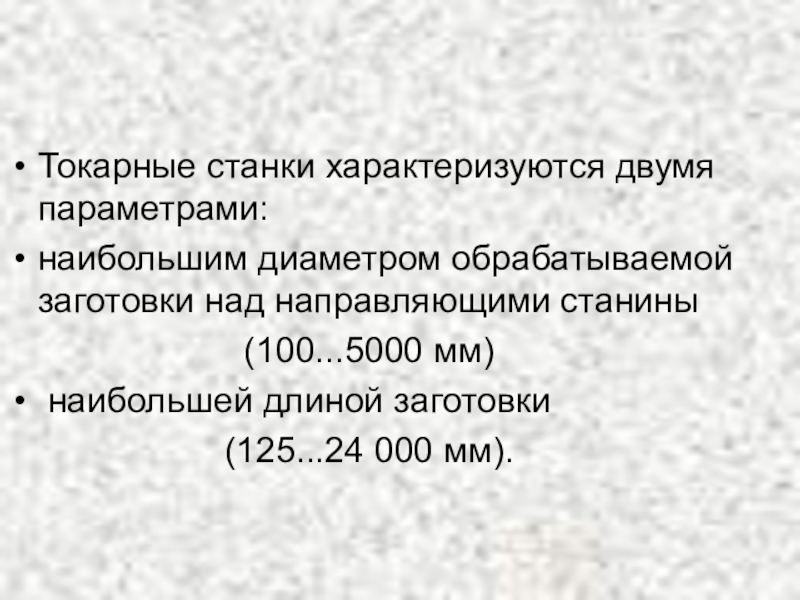

Токарные станки характеризуются двумя параметрами:
наибольшим диаметром обрабатываемой заготовки над направляющими

станины
(100...5000 мм)
наибольшей длиной заготовки
(125...24 000 мм).

Токарные станки характеризуются двумя параметрами: наибольшим диаметром обрабатываемой заготовки над направляющими станины

Слайд 13станок 16К20

станок 16К20

Слайд 14 Общий вид станка 16К20

Общий вид станка 16К20

Слайд 15Схемы обработки резания на токарных станках
Схема резания: при протачивании (а),

растачивании (б) прорезания канавок (в).
Схемы обработки резания на токарных станках Схема резания: при протачивании (а), растачивании (б) прорезания канавок (в).

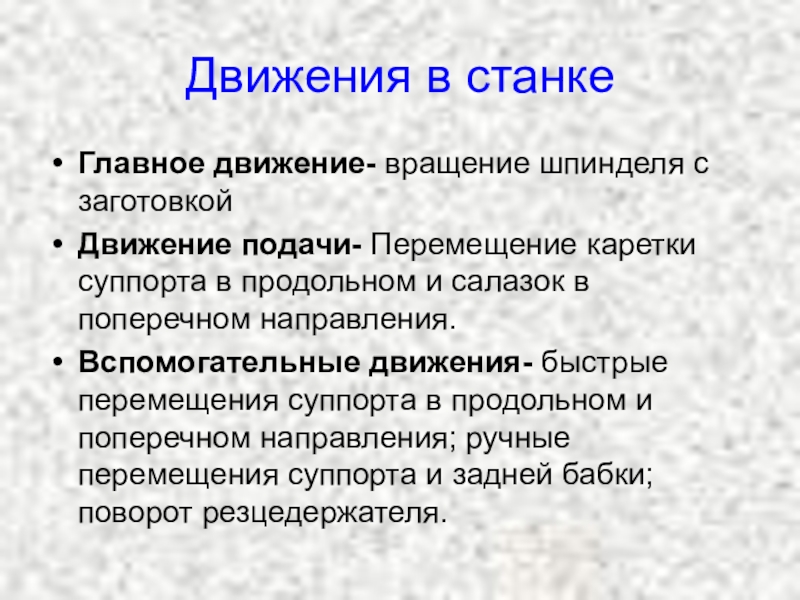

Слайд 16Движения в станке
Главное движение- вращение шпинделя с заготовкой
Движение подачи- Перемещение

каретки суппорта в продольном и салазок в поперечном направления.
Вспомогательные движения- быстрые перемещения суппорта в продольном и поперечном направления; ручные перемещения суппорта и задней бабки; поворот резцедержателя.
Движения в станкеГлавное движение- вращение шпинделя с заготовкой Движение подачи- Перемещение каретки суппорта в продольном и салазок

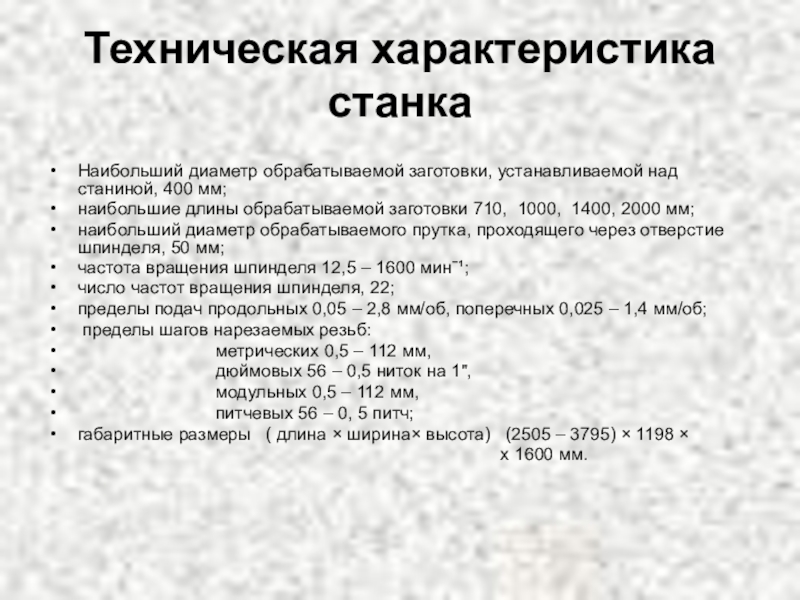

Слайд 17Техническая характеристика станка

Наибольший диаметр обрабатываемой заготовки, устанавливаемой над станиной, 400 мм;
наибольшие

длины обрабатываемой заготовки 710, 1000, 1400, 2000 мм;
наибольший диаметр обрабатываемого прутка, проходящего через отверстие шпинделя, 50 мм;
частота вращения шпинделя 12,5 – 1600 минˉ¹;
число частот вращения шпинделя, 22;
пределы подач продольных 0,05 – 2,8 мм/об, поперечных 0,025 – 1,4 мм/об;
пределы шагов нарезаемых резьб:
метрических 0,5 – 112 мм,
дюймовых 56 – 0,5 ниток на 1",
модульных 0,5 – 112 мм,
питчевых 56 – 0, 5 питч;
габаритные размеры ( длина × ширина× высота) (2505 – 3795) × 1198 ×
х 1600 мм.
Техническая характеристика станкаНаибольший диаметр обрабатываемой заготовки, устанавливаемой над станиной, 400 мм;наибольшие длины обрабатываемой заготовки 710, 1000, 1400,

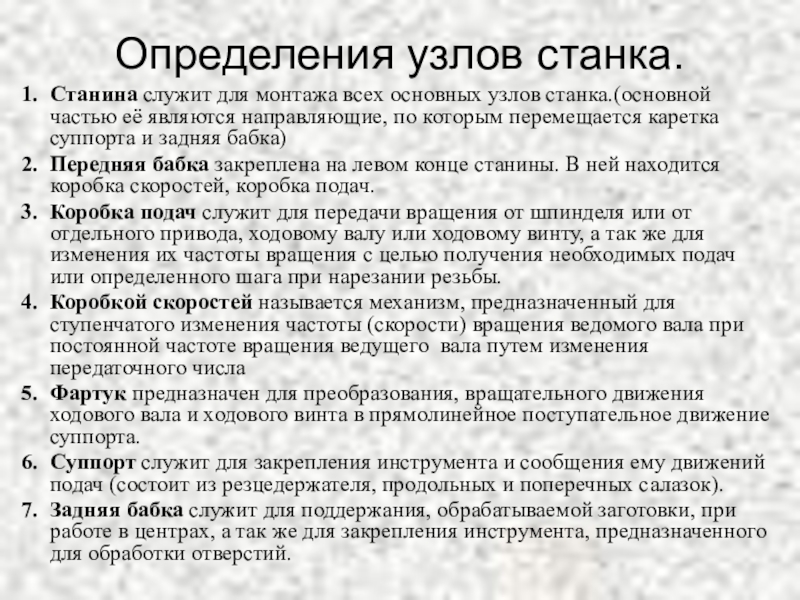

Слайд 18Определения узлов станка.
Станина служит для монтажа всех основных узлов станка.(основной частью

её являются направляющие, по которым перемещается каретка суппорта и задняя бабка)
Передняя бабка закреплена на левом конце станины. В ней находится коробка скоростей, коробка подач.
Коробка подач служит для передачи вращения от шпинделя или от отдельного привода, ходовому валу или ходовому винту, а так же для изменения их частоты вращения с целью получения необходимых подач или определенного шага при нарезании резьбы.
Коробкой скоростей называется механизм, предназначенный для ступенчатого изменения частоты (скорости) вращения ведомого вала при постоянной частоте вращения ведущего вала путем изменения передаточного числа
Фартук предназначен для преобразования, вращательного движения ходового вала и ходового винта в прямолинейное поступательное движение суппорта.
Суппорт служит для закрепления инструмента и сообщения ему движений подач (состоит из резцедержателя, продольных и поперечных салазок).
Задняя бабка служит для поддержания, обрабатываемой заготовки, при работе в центрах, а так же для закрепления инструмента, предназначенного для обработки отверстий.
Определения узлов станка.Станина служит для монтажа всех основных узлов станка.(основной частью её являются направляющие, по которым перемещается

Слайд 19Кинематическая схема станка 16К20

Кинематическая схема станка 16К20

Слайд 20Главное движение резания (длинная цепь)

Главное движение резания  (длинная цепь)

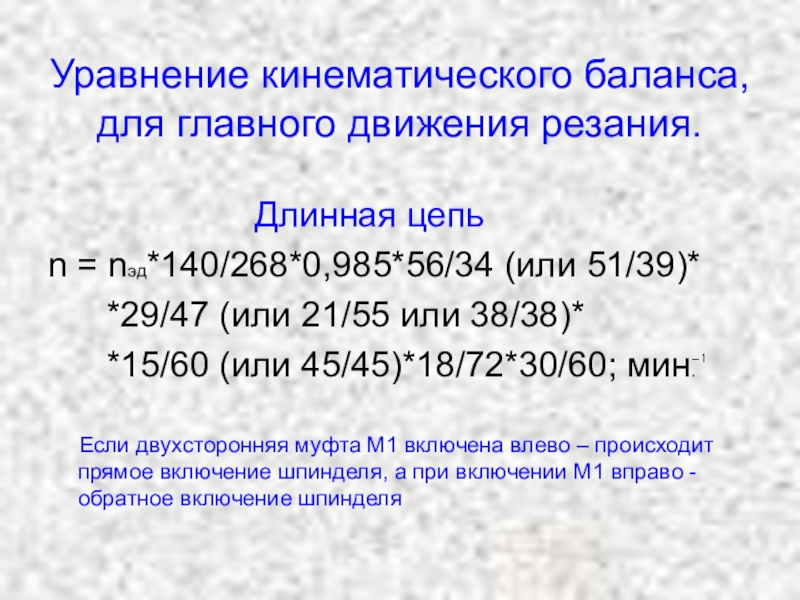

Слайд 21 Уравнение кинематического баланса, для главного движения резания.

Длинная цепь
n = nэд*140/268*0,985*56/34 (или 51/39)*
*29/47 (или 21/55 или 38/38)*
*15/60 (или 45/45)*18/72*30/60; мин.


Если двухсторонняя муфта М1 включена влево – происходит прямое включение шпинделя, а при включении М1 вправо - обратное включение шпинделя
Уравнение кинематического баланса, для главного движения резания.

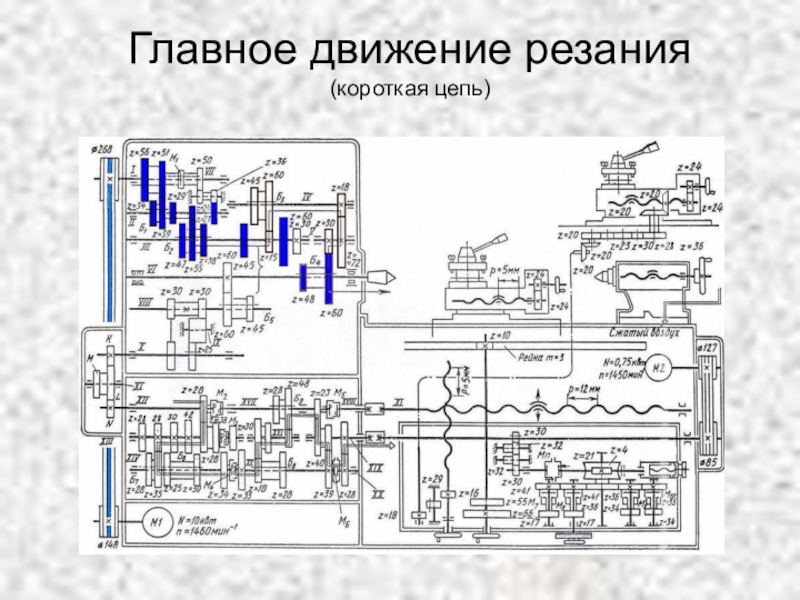

Слайд 22Главное движение резания (короткая цепь)

Главное движение резания  (короткая цепь)

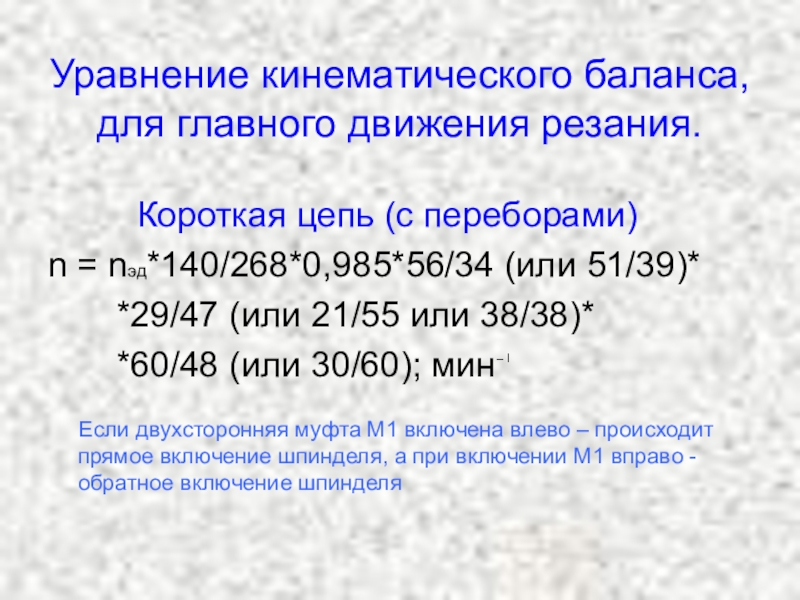

Слайд 23 Уравнение кинематического баланса, для главного движения резания.

Короткая цепь (с переборами)
n = nэд*140/268*0,985*56/34 (или 51/39)*
*29/47 (или 21/55 или 38/38)*
*60/48 (или 30/60); мин

Если двухсторонняя муфта М1 включена влево – происходит прямое включение шпинделя, а при включении М1 вправо - обратное включение шпинделя

Уравнение кинематического баланса, для главного движения резания.     Короткая цепь (с переборами)n =

Слайд 24 Уравнение кинематического баланса, для главного движения резания.

Длинная цепь:
n = nэд*140/268*0,985*56/34 (или

51/39)*29/47 (или 21/55 или 38/38)*15/60 (или 45/45)*18/72*30/60; мин.


Короткая цепь:
n = nэд*140/268*0,985*56/34 (или 51/39)*29/47 (или 21/55 или 38/38)*60/48 (или 30/60); мин


Уравнение кинематического баланса, для главного движения резания.Длинная цепь:n = nэд*140/268*0,985*56/34 (или 51/39)*29/47 (или 21/55 или 38/38)*15/60

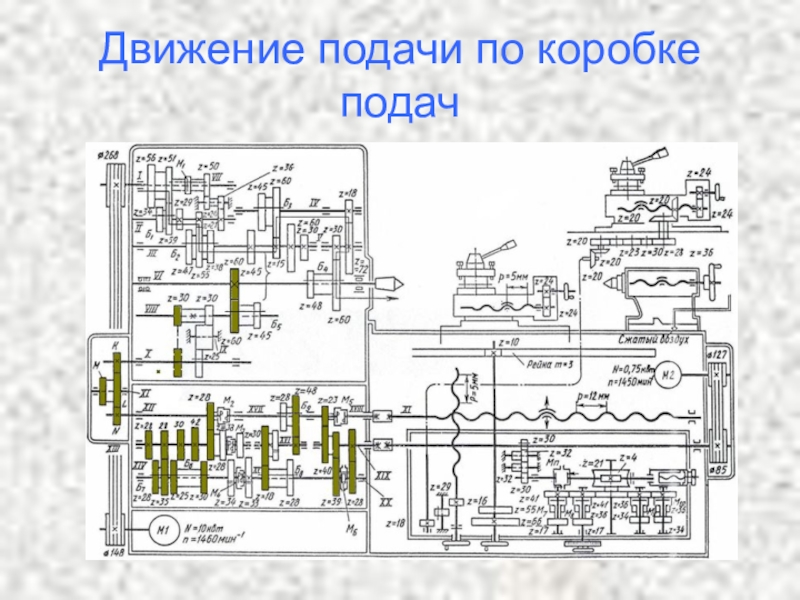

Слайд 25Движение подачи по коробке подач

Движение подачи по коробке подач

Слайд 26Уравнение кинематического баланса по цепи коробке подач
Привод подач состоит из звена

увеличения шага (блока Б5), механизма реверса, гитары сменных зубчатых колёс, коробки подач и механизма подач фартука.
Движение подач заимствуется от шпинделя 6 либо от вала 3
Муфты М3, М4, М5 – включены; муфта М2 – отключена.

Sкп=1об.шп.*60/60*30/45(или30/25*25/45)*К/L*N/М*28/28*28/35(или 28/28 или 30/25 или 42/30)*18/45 (или 28/35)*15/48(или 35/28)*23/40*
*24/39*28/35; мм/об
Уравнение кинематического баланса по цепи коробке подачПривод подач состоит из звена увеличения шага (блока Б5), механизма реверса,

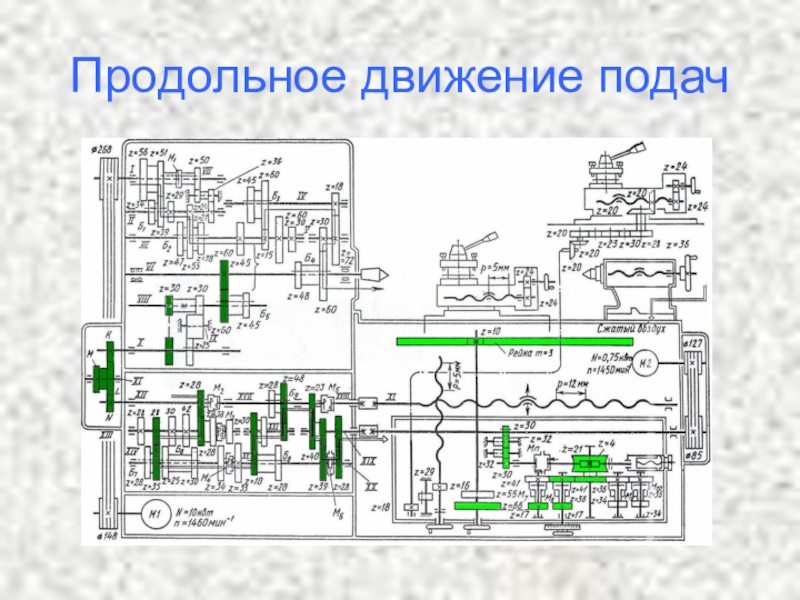

Слайд 27Продольное движение подач

Продольное движение подач

Слайд 28Уравнение кинематического баланса для цепи продольной подачи
Цепь продольной подачи настраивается из

условия, что за один оборот шпинделя суппорт должен переместится на величину подачи (Sпрод; мм/об)
Для получения и реверсирования включают муфты М7 или М8 движение с вала 20 передаётся рейке.

Sпрод=Sкп*30/32*32/32*32/30*4/21*
*36/41*17/66*П*3*10; мм/об
Уравнение кинематического баланса для цепи продольной подачиЦепь продольной подачи настраивается из условия, что за один оборот шпинделя

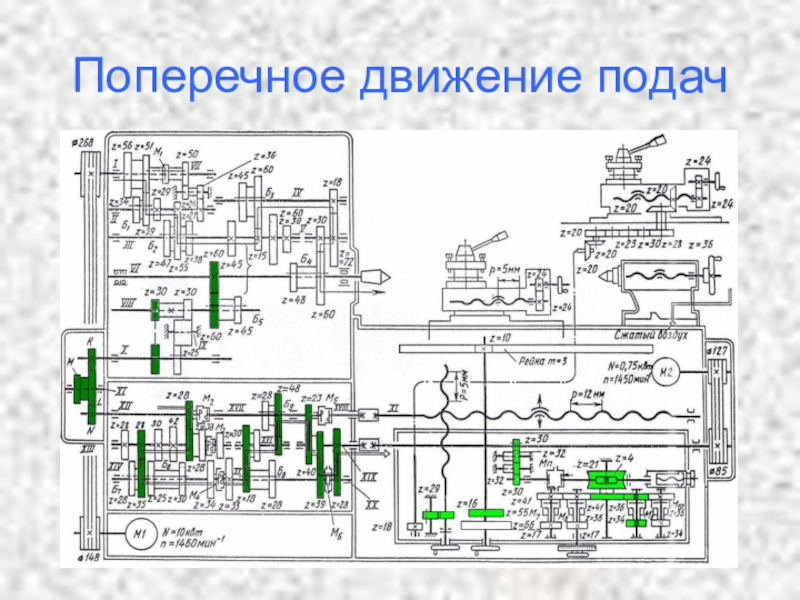

Слайд 29Поперечное движение подач

Поперечное движение подач

Слайд 30Уравнение кинематического баланса для цепи поперечной подачи
Для включения и реверсирования подачи

включают муфты М9 или М10, движение с вала 20 передаётся ходовому винту 24.

SпОП=Sкп*30/32*32/32*32/30*4/21*
*36/41*17/29*29/16*12; мм/об

Уравнение кинематического баланса для цепи поперечной подачиДля включения и реверсирования подачи включают муфты М9 или М10, движение

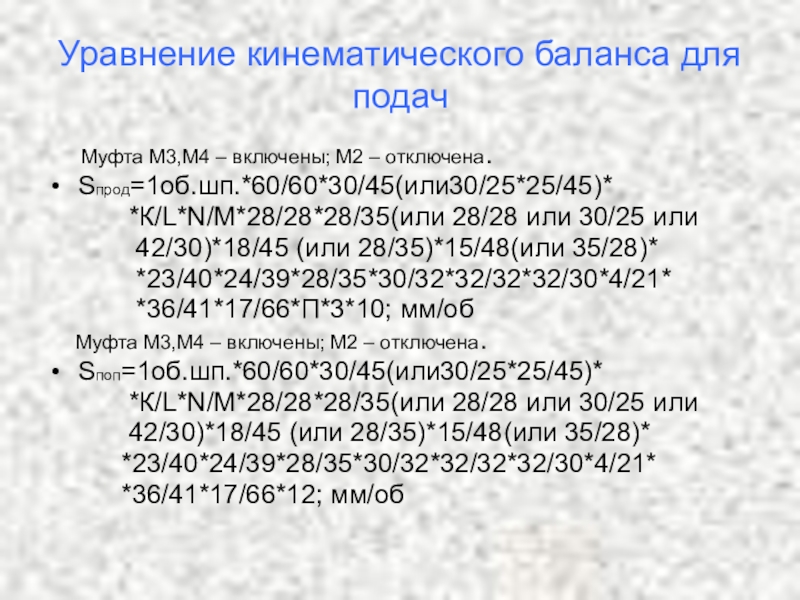

Слайд 31Уравнение кинематического баланса для подач
Муфта М3,М4 – включены;

М2 – отключена.
Sпрод=1об.шп.*60/60*30/45(или30/25*25/45)*
*К/L*N/М*28/28*28/35(или 28/28 или 30/25 или
42/30)*18/45 (или 28/35)*15/48(или 35/28)*
*23/40*24/39*28/35*30/32*32/32*32/30*4/21*
*36/41*17/66*П*3*10; мм/об
Муфта М3,М4 – включены; М2 – отключена.
Sпоп=1об.шп.*60/60*30/45(или30/25*25/45)*
*К/L*N/М*28/28*28/35(или 28/28 или 30/25 или
42/30)*18/45 (или 28/35)*15/48(или 35/28)*
*23/40*24/39*28/35*30/32*32/32*32/30*4/21*
*36/41*17/66*12; мм/об

Уравнение кинематического баланса для подач   Муфта М3,М4 – включены; М2 – отключена.Sпрод=1об.шп.*60/60*30/45(или30/25*25/45)*

Слайд 32Тест по пройденной теме
Какие движения из перечисленных необходимы для подготовки процесса

резания , но не участвуют в нем:

в)вспомогательное движение.

а) главное движение резания;

б) движение подачи;

Вопрос №1

Выбрать правильный ответ

Тест по пройденной темеКакие движения из перечисленных необходимы для подготовки процесса резания , но не участвуют в

Слайд 33
Какие станки по характеру выполняемых работ относят к 1-ой группе:
а) строгальные,

долбежные;

в) фрезерные

б) токарные;

Вопрос №2

Выбрать правильный ответ

Какие станки по характеру выполняемых работ относят к 1-ой группе:а) строгальные, долбежные;в) фрезерныеб) токарные;Вопрос №2Выбрать правильный ответ

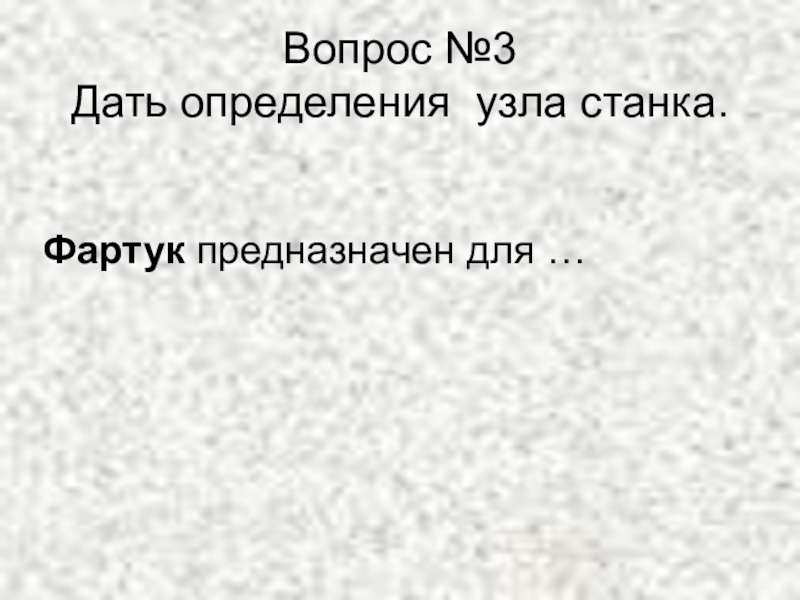

Слайд 34Вопрос №3 Дать определения узла станка.


Фартук предназначен для …

Вопрос №3 Дать определения узла станка.Фартук предназначен для …

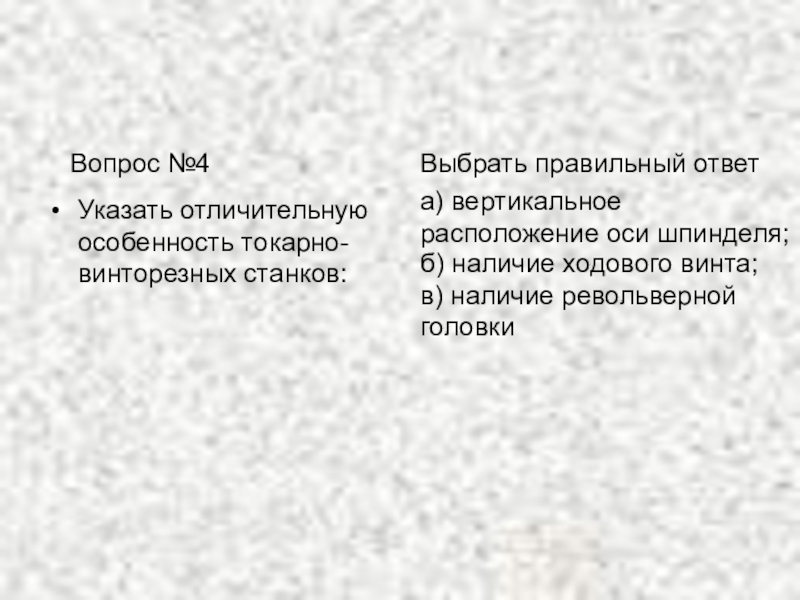

Слайд 35Указать отличительную особенность токарно-винторезных станков:
а) вертикальное расположение оси шпинделя;
б) наличие ходового

винта;

в) наличие револьверной головки

Вопрос №4

Выбрать правильный ответ

Указать отличительную особенность токарно-винторезных станков:а) вертикальное расположение оси шпинделя;б) наличие ходового винта;в) наличие револьверной головкиВопрос №4Выбрать правильный

Слайд 36Чему равно передаточное отношение реечной передачи:
а) i=Z x π x m;
б)

i=Z1/Z2;

в) i=Z x P

Вопрос №5

Выбрать правильный ответ

Чему равно передаточное отношение реечной передачи:а) i=Z x π x m;б) i=Z1/Z2;в) i=Z x PВопрос №5Выбрать правильный

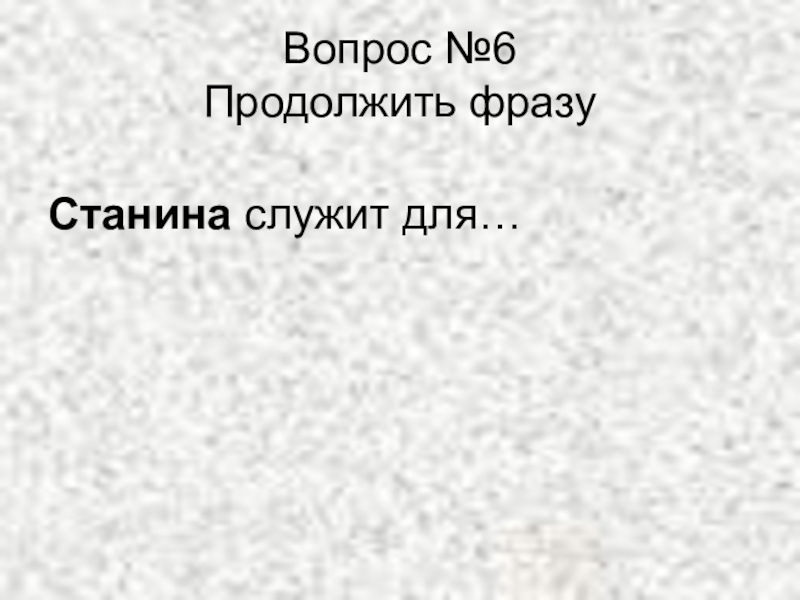

Слайд 37Вопрос №6 Продолжить фразу

Станина служит для…

Вопрос №6 Продолжить фразу Станина служит для…

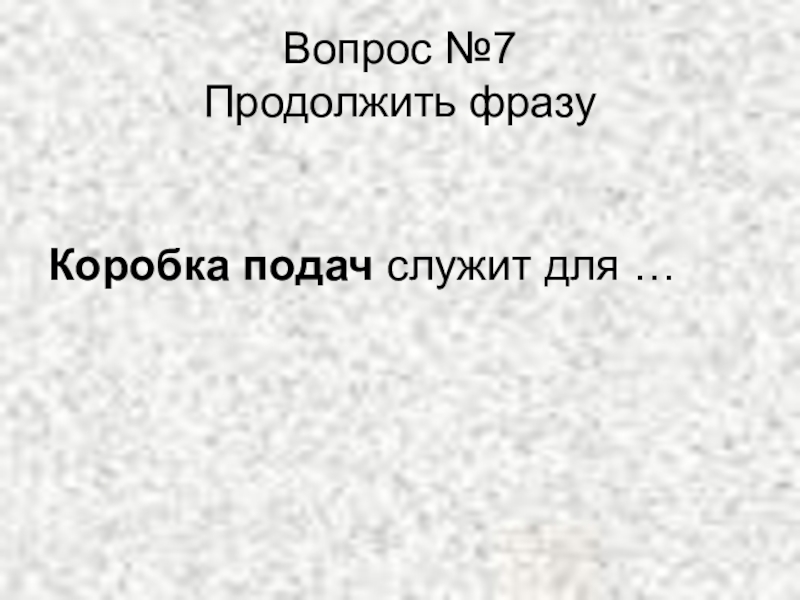

Слайд 38Вопрос №7 Продолжить фразу


Коробка подач служит для …

Вопрос №7 Продолжить фразуКоробка подач служит для …

Слайд 39Вопрос №8 Продолжить фразу.


Задняя бабка служит для …

Вопрос №8 Продолжить фразу.Задняя бабка служит для …

Слайд 40Вопрос №9 Продолжить фразу


Коробкой скоростей называется механизм, предназначенный для…

Вопрос №9 Продолжить фразуКоробкой скоростей называется механизм, предназначенный для…

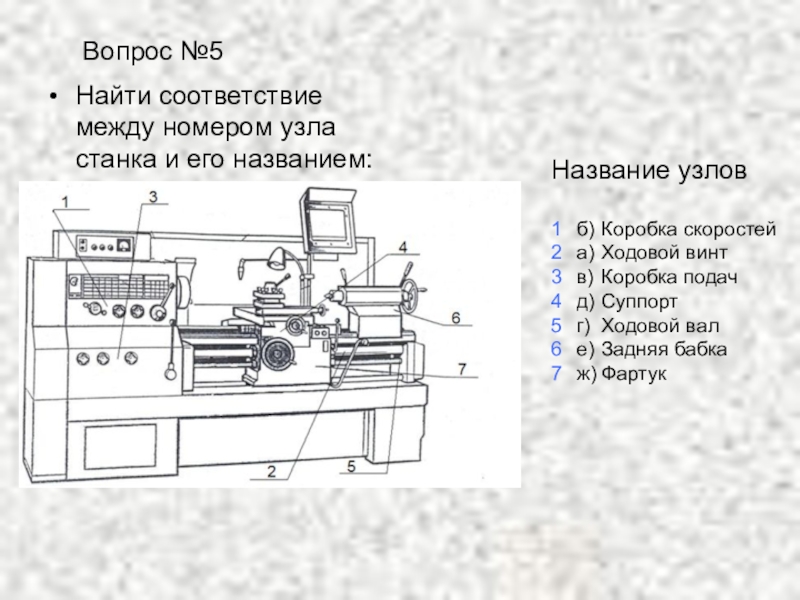

Слайд 41Найти соответствие между номером узла станка и его названием:
Коробка скоростей
Ходовой винт
Коробка

подач
Суппорт
Ходовой вал
Задняя бабка
Фартук

1
2
3
4
5
6
7

б)
а)
в)
д)
г)
е)
ж)

Вопрос №5

Название узлов

Найти соответствие между номером узла станка и его названием:Коробка скоростейХодовой винтКоробка подачСуппортХодовой валЗадняя бабкаФартук1234567б)а)в)д)г)е)ж)Вопрос №5Название узлов

Слайд 42Дополнение к уроку

Дополнение к уроку

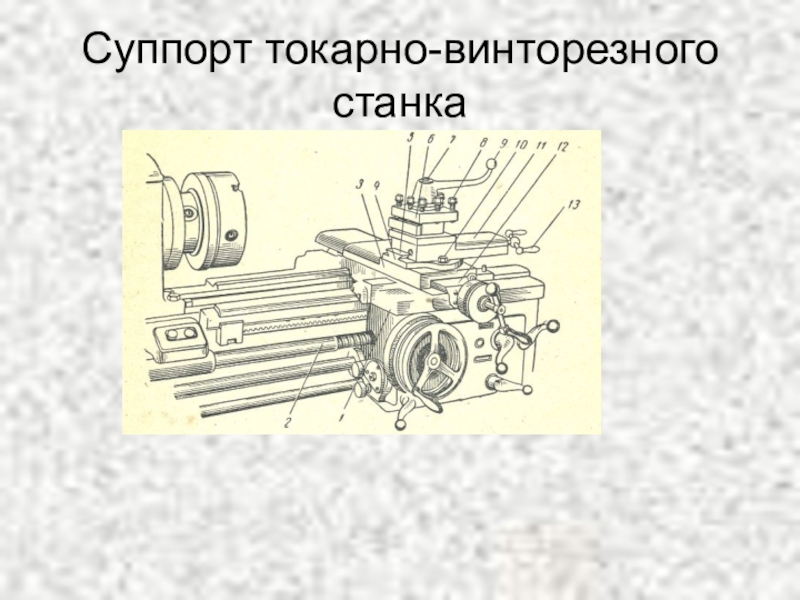

Слайд 43Суппорт токарно-винторезного станка

Суппорт токарно-винторезного станка

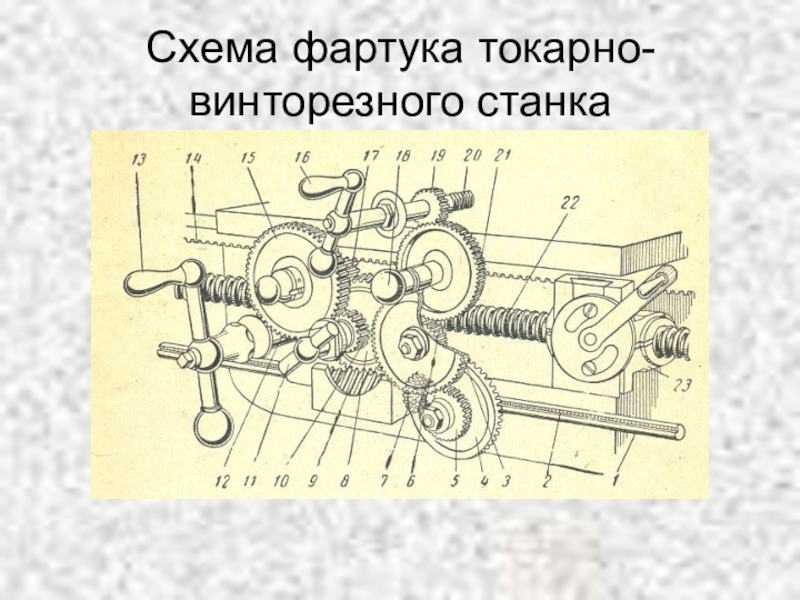

Слайд 44Схема фартука токарно-винторезного станка

Схема фартука токарно-винторезного станка

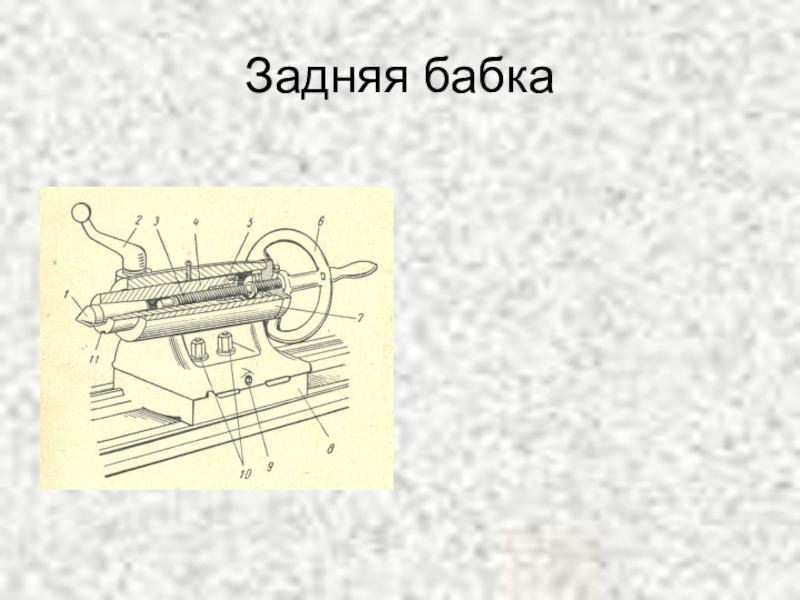

Слайд 45Задняя бабка

Задняя бабка

Слайд 46Привод от индивидуального электродвигателя
Механизмы, передающие движение рабочим органам станка

от электродвигателя, называют приводом станка.
Индивидуальный привод позволяет более свободно расположить станки в цехе.
Эти приводы применяют в современных станках.
Привод от индивидуального электродвигателя  Механизмы, передающие движение рабочим органам станка от электродвигателя, называют приводом станка. Индивидуальный
