Презентация, доклад темы Оформление конструкторских документов

колледж

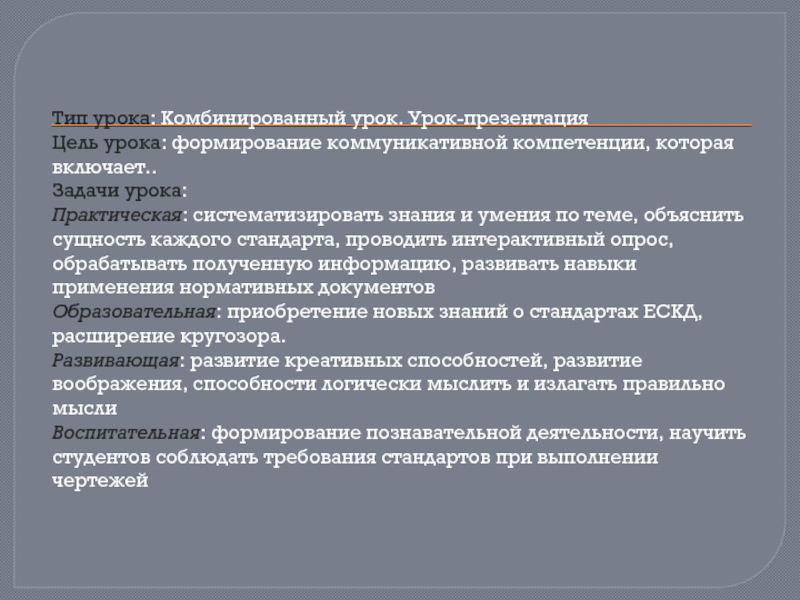

урока: Практическая: систематизировать знания и умения по теме, объяснить сущность каждого стандарта, проводить интерактивный опрос, обрабатывать полученную информацию, развивать навыки применения нормативных документов Образовательная: приобретение новых знаний о стандартах ЕСКД, расширение кругозора. Развивающая: развитие креативных способностей, развитие воображения, способности логически мыслить и излагать правильно мысли Воспитательная: формирование познавательной деятельности, научить студентов соблюдать требования стандартов при выполнении чертежей

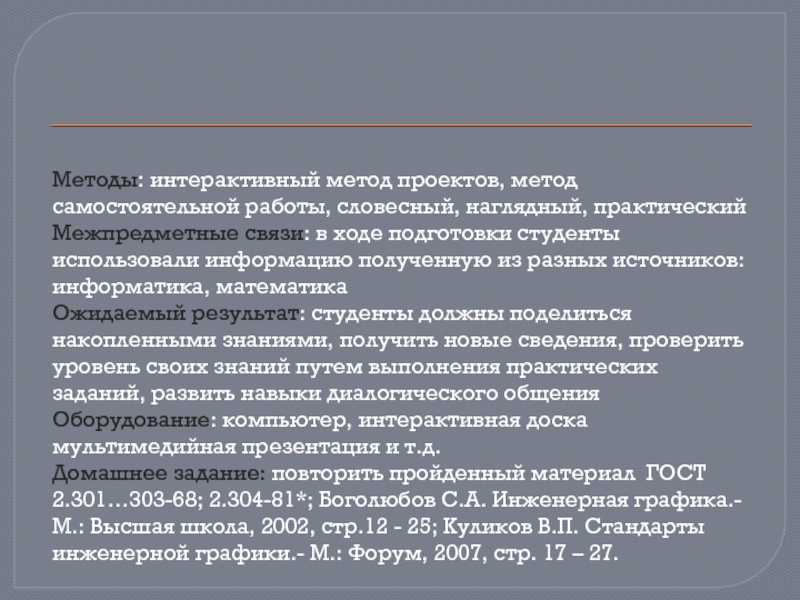

связи: в ходе подготовки студенты использовали информацию полученную из разных источников: информатика, математика Ожидаемый результат: студенты должны поделиться накопленными знаниями, получить новые сведения, проверить уровень своих знаний путем выполнения практических заданий, развить навыки диалогического общения Оборудование: компьютер, интерактивная доска мультимедийная презентация и т.д. Домашнее задание: повторить пройденный материал ГОСТ 2.301…303-68; 2.304-81*; Боголюбов С.А. Инженерная графика.- М.: Высшая школа, 2002, стр.12 - 25; Куликов В.П. Стандарты инженерной графики.- М.: Форум, 2007, стр. 17 – 27.

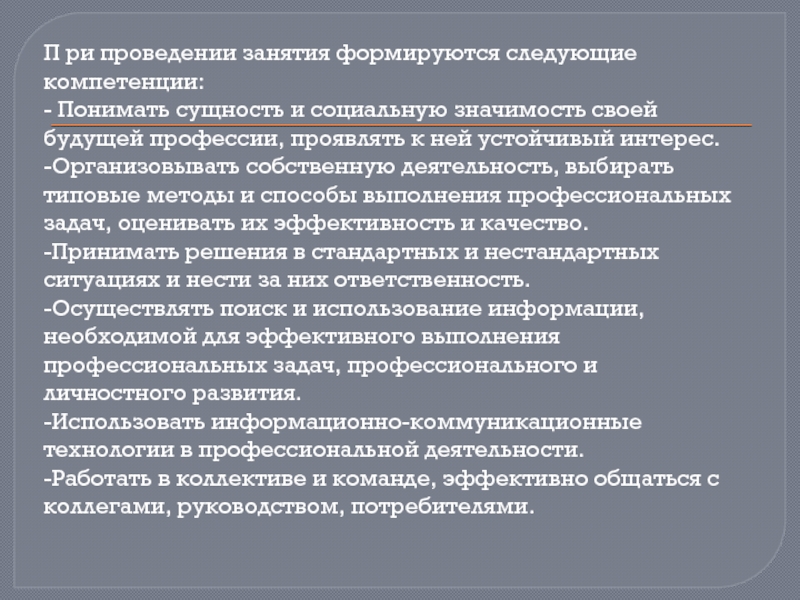

значимость своей будущей профессии, проявлять к ней устойчивый интерес. -Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество. -Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность. -Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития. -Использовать информационно-коммуникационные технологии в профессиональной деятельности. -Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями.

для ее изготовления

Схема

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки

Документ, на котором показаны в виде условных графических изображений или обозначений составные части изделия и связи между ними

Спецификация
(перечень)

Документ, определяющий состав сборочной единицы, комплекса

Сборочный
чертеж

Знакомство
с принципом
работы

Сборка
изделия

Изготовление детали

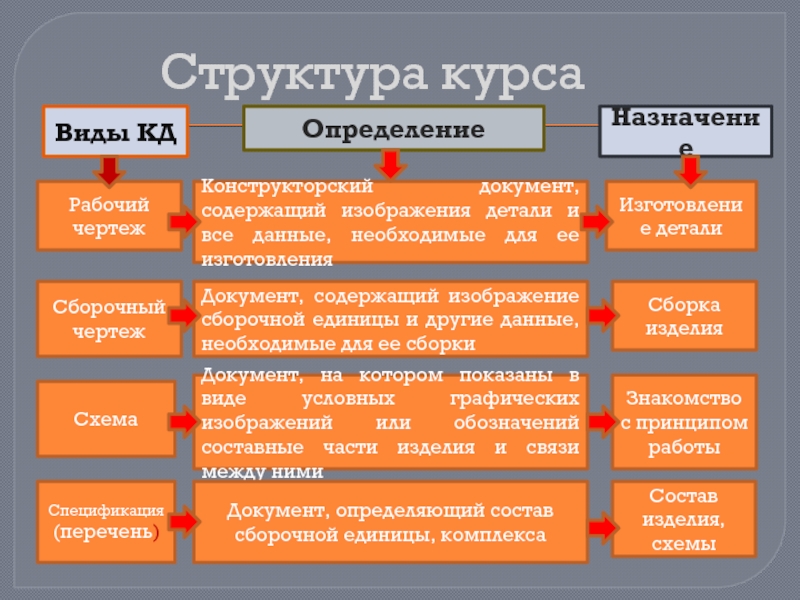

Виды КД

Назначение

Состав изделия,
схемы

Определение

чертежа

Изображения

Условные изображения

Условные обозначения

Надписи на чертеже

Основная надпись

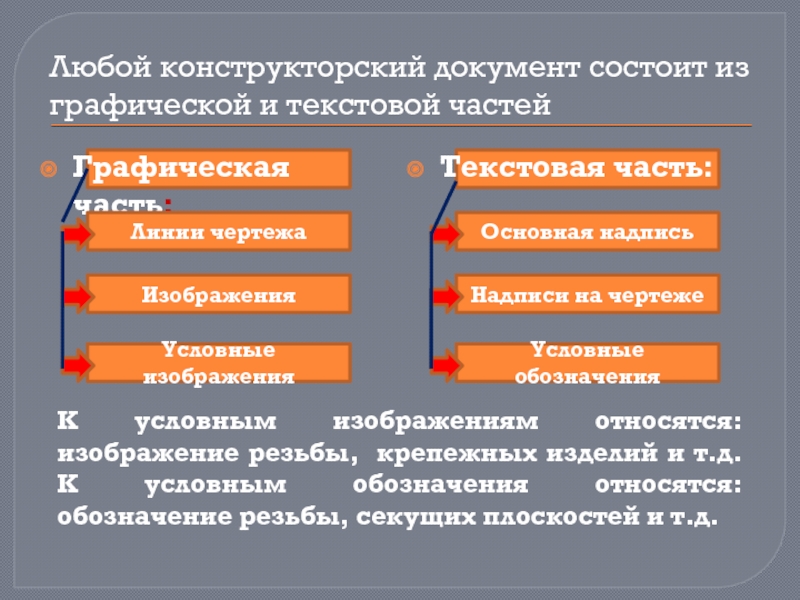

К условным изображениям относятся: изображение резьбы, крепежных изделий и т.д. К условным обозначения относятся: обозначение резьбы, секущих плоскостей и т.д.

чертежей?

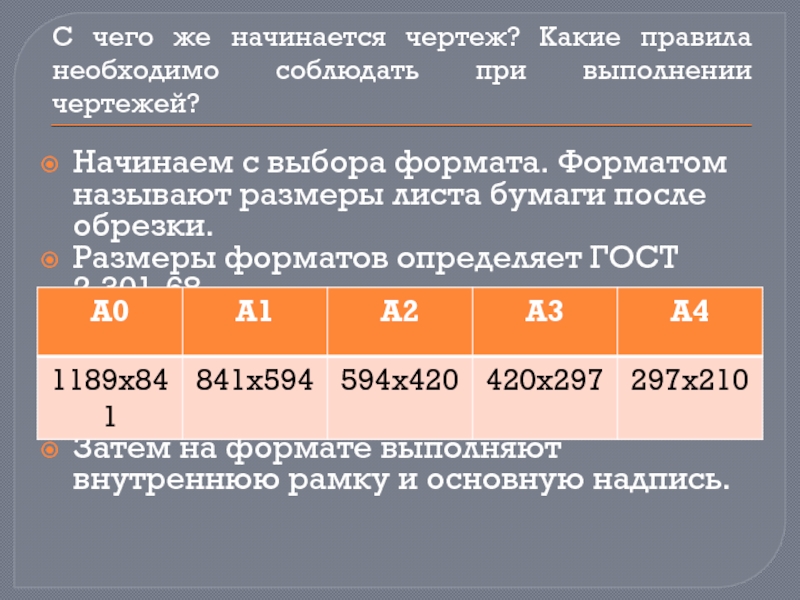

Начинаем с выбора формата. Форматом называют размеры листа бумаги после обрезки.

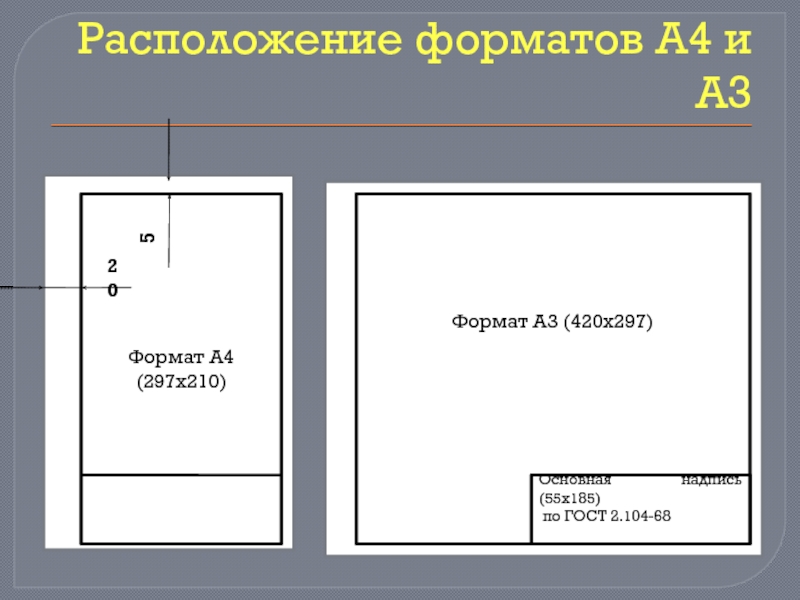

Размеры форматов определяет ГОСТ 2.301-68




Затем на формате выполняют внутреннюю рамку и основную надпись.

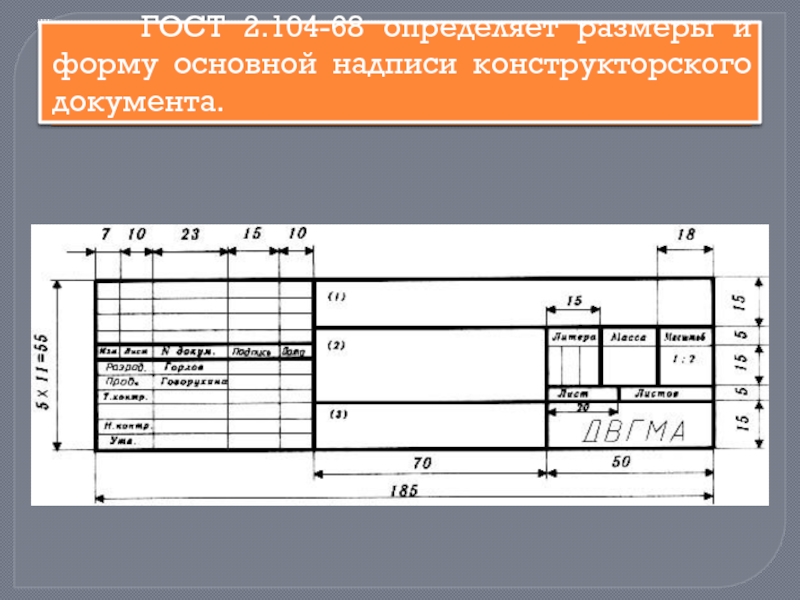

ГОСТ 2.104-68

20

5

5

чертеже детали к ее размерам в действительности.
ГОСТ 2.302-68 определяет следующие масштабы. Использование других масштабов недопустимо

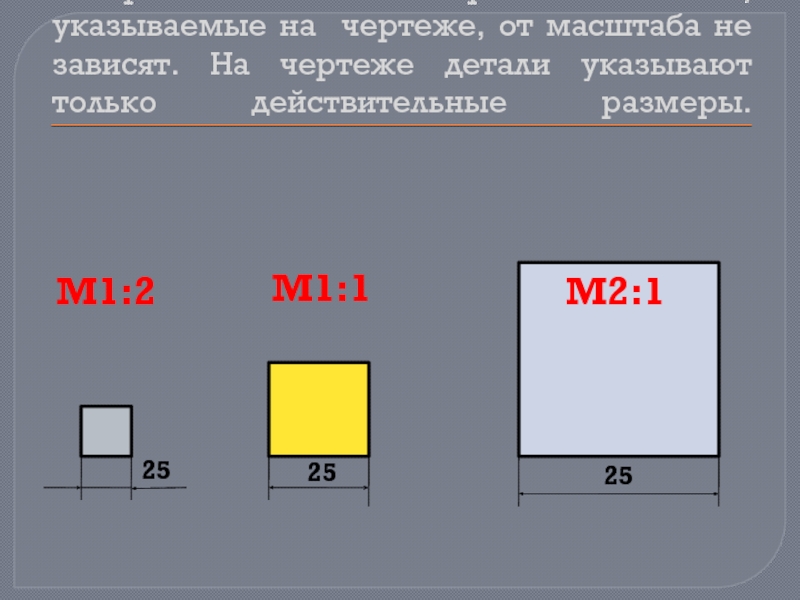

указываемые на чертеже, от масштаба не зависят. На чертеже детали указывают только действительные размеры.

М1:1

М2:1

М1:2

25

25

25

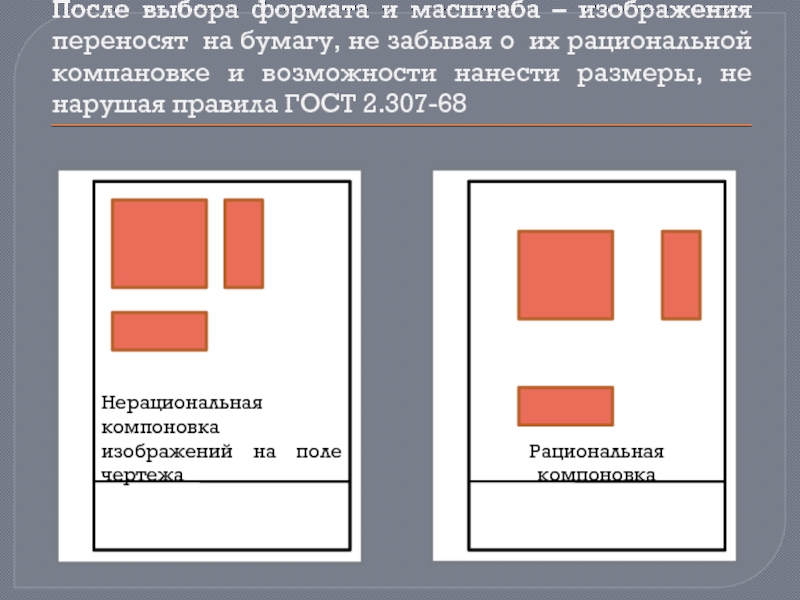

забывая о их рациональной компановке и возможности нанести размеры, не нарушая правила ГОСТ 2.307-68

Нерациональная компоновка изображений на поле чертежа

Рациональная компоновка

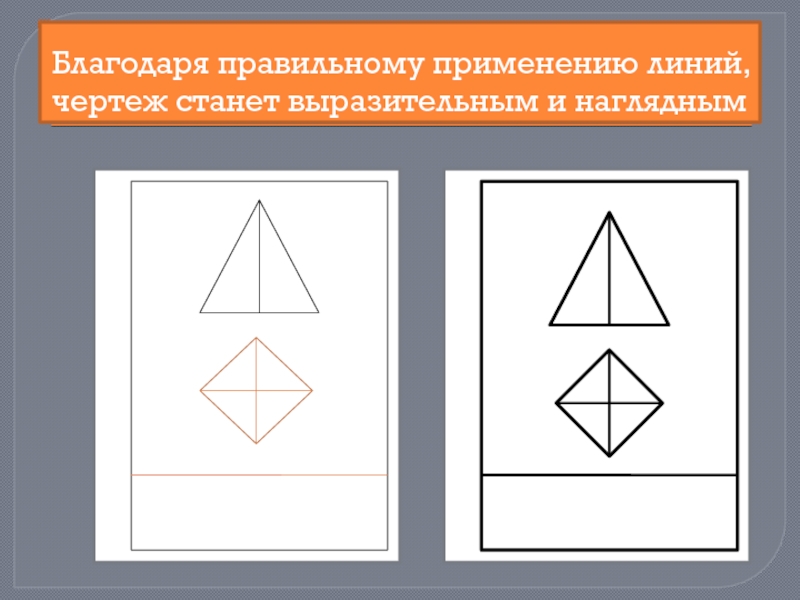

ГОСТ 2.303-68, который определяет назначение и начертание линий (толщину линий).

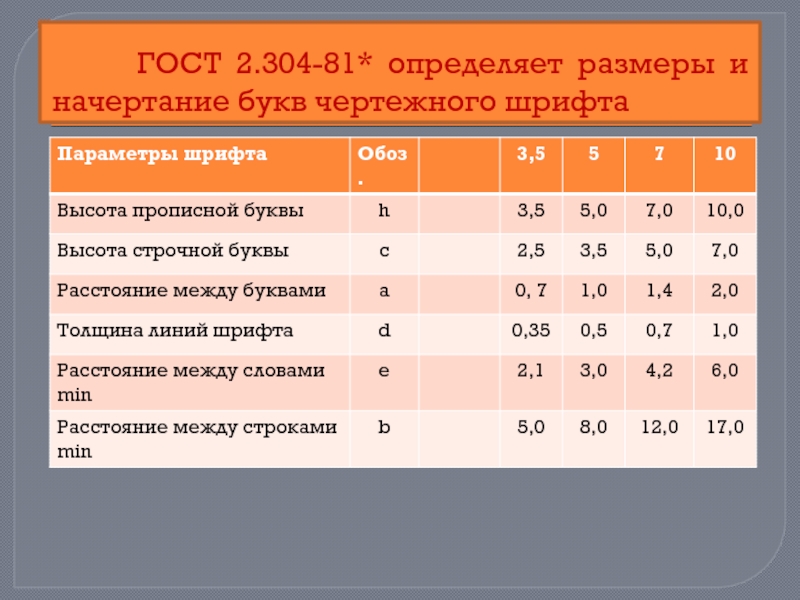

основную надпись чертежа. При этом заполнить надпись и указать размеры следует чертежным шрифтом. Для этого необходимо познакомиться еще с несколькими стандартами… 1. ГОСТ 2.304-81* «Шрифт чертежный»; 2. ГОСТ 2.104-68 «Основная надпись»; 3. ГОСТ 2.307-68 «Нанесения размеров»

конструкторского документа.

шрифта

которые установлены стандартом ЕСКД

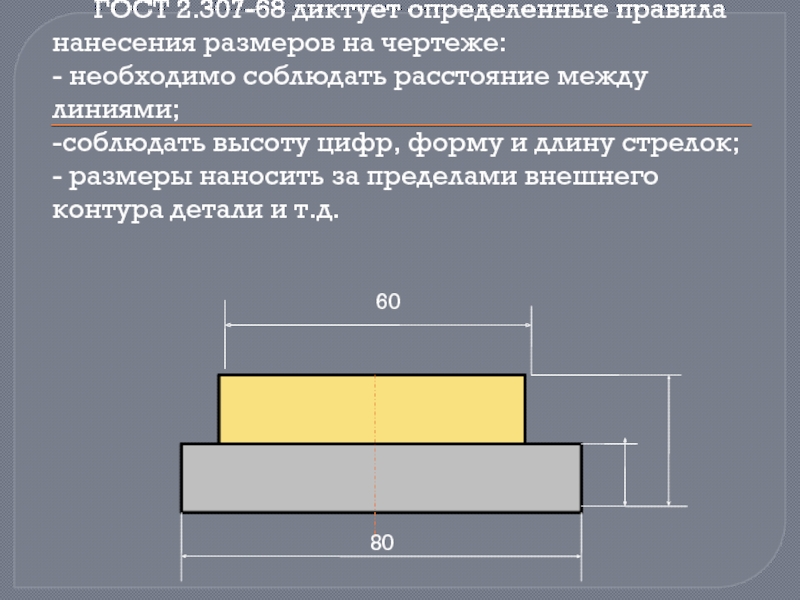

чертеже: - необходимо соблюдать расстояние между линиями; -соблюдать высоту цифр, форму и длину стрелок; - размеры наносить за пределами внешнего контура детали и т.д.

60

80

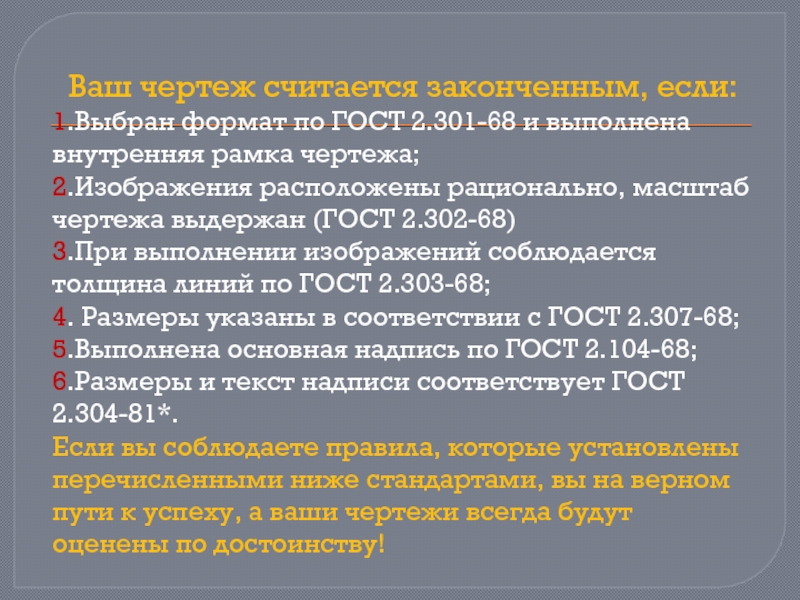

выполнена внутренняя рамка чертежа; 2.Изображения расположены рационально, масштаб чертежа выдержан (ГОСТ 2.302-68) 3.При выполнении изображений соблюдается толщина линий по ГОСТ 2.303-68; 4. Размеры указаны в соответствии с ГОСТ 2.307-68; 5.Выполнена основная надпись по ГОСТ 2.104-68; 6.Размеры и текст надписи соответствует ГОСТ 2.304-81*. Если вы соблюдаете правила, которые установлены перечисленными ниже стандартами, вы на верном пути к успеху, а ваши чертежи всегда будут оценены по достоинству!

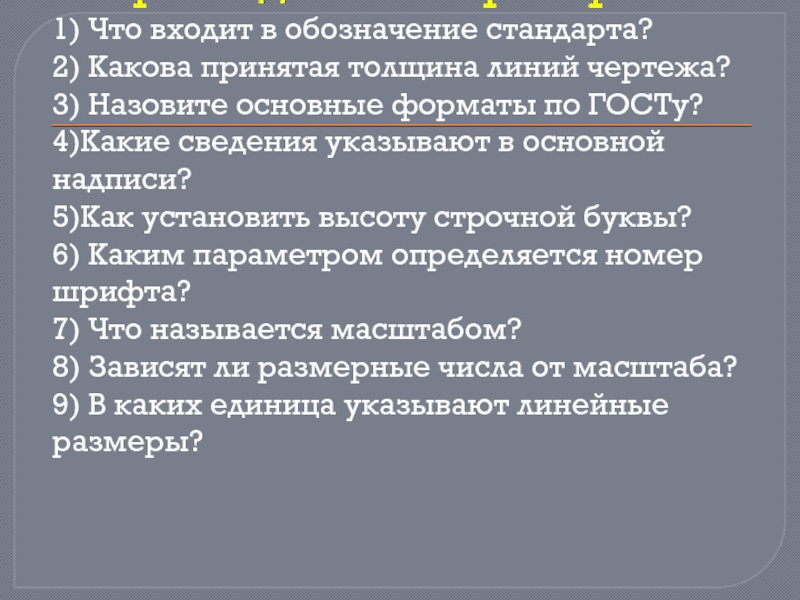

линий чертежа? 3) Назовите основные форматы по ГОСТу? 4)Какие сведения указывают в основной надписи? 5)Как установить высоту строчной буквы? 6) Каким параметром определяется номер шрифта? 7) Что называется масштабом? 8) Зависят ли размерные числа от масштаба? 9) В каких единица указывают линейные размеры?
