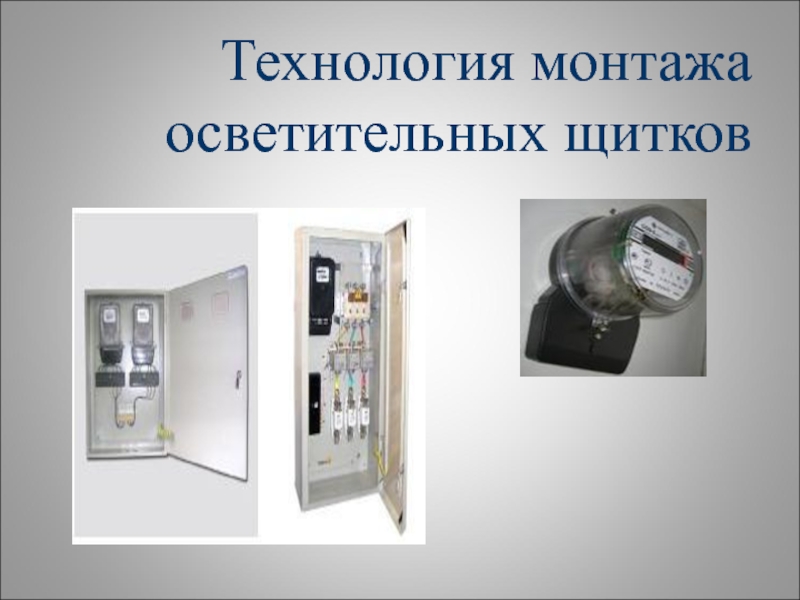

Презентация, доклад Технология монтажа осветительных щитков
Содержание
- 1. Презентация Технология монтажа осветительных щитков
- 2. Назначение осветительных щитковЩитки осветительные (они же —
- 3. Распределительный щит состоит : автоматов защиты линий
- 4. На первом этапе, вместе с проведением строительных
- 5. При монтаже щитков выполняют следующие работы:1. Транспортировка
- 6. Технология монтажа щитковВ нишу, предварительно выдолбленную в
- 7. Шланг, независимо от того пропущены ли в
- 8. Техника безопасности при монтаже силового щитка.При монтаже
- 9. Спасибо за внимание
Назначение осветительных щитковЩитки осветительные (они же — щиты управления освещением) являются основой любого дома или же зданияЩитки предназначены:для приема и распределения электрической энергии в осветительных установках производственных, общественных, административных и других подобных зданияхдля нечастого включения и

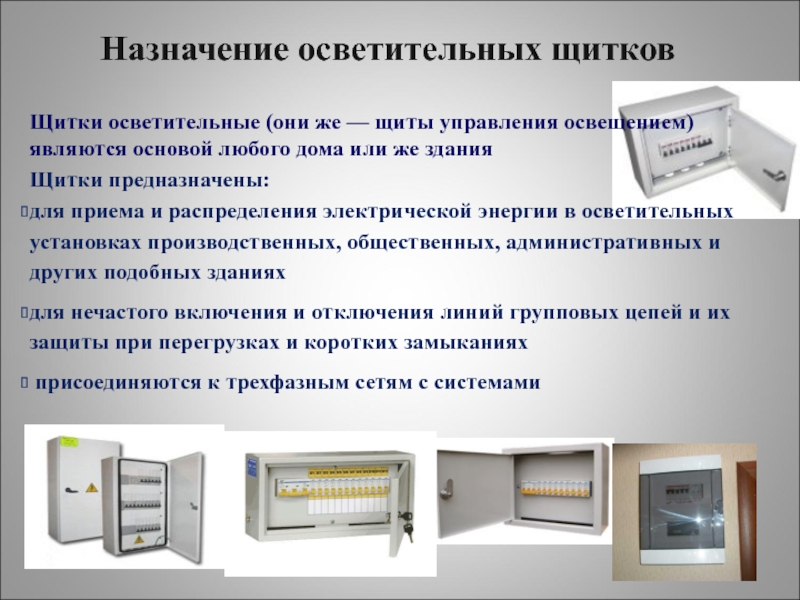

Слайд 2Назначение осветительных щитков
Щитки осветительные (они же — щиты управления освещением) являются
основой любого дома или же здания
Щитки предназначены:
для приема и распределения электрической энергии в осветительных установках производственных, общественных, административных и других подобных зданиях
для нечастого включения и отключения линий групповых цепей и их защиты при перегрузках и коротких замыканиях
присоединяются к трехфазным сетям с системами
Щитки предназначены:
для приема и распределения электрической энергии в осветительных установках производственных, общественных, административных и других подобных зданиях
для нечастого включения и отключения линий групповых цепей и их защиты при перегрузках и коротких замыканиях
присоединяются к трехфазным сетям с системами

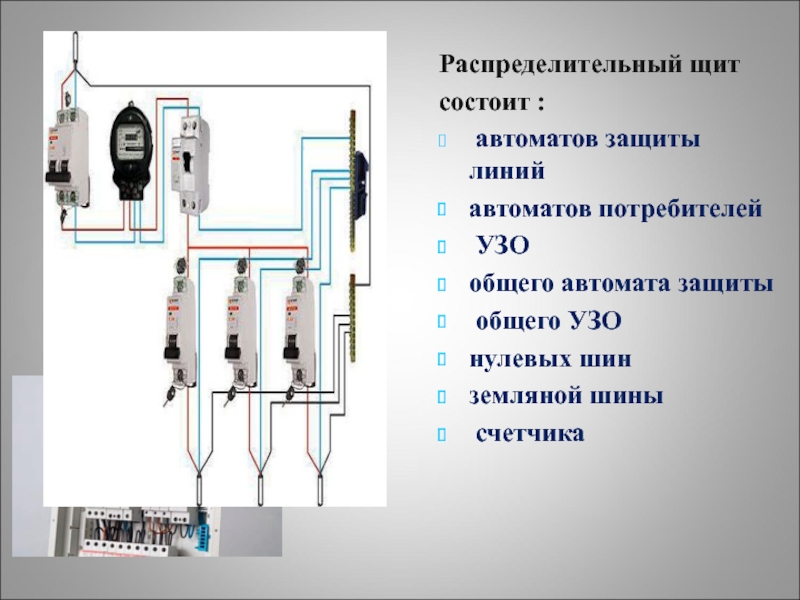

Слайд 3Распределительный щит
состоит :
автоматов защиты линий
автоматов потребителей
УЗО
общего
автомата защиты
общего УЗО
нулевых шин
земляной шины
счетчика
общего УЗО
нулевых шин
земляной шины
счетчика

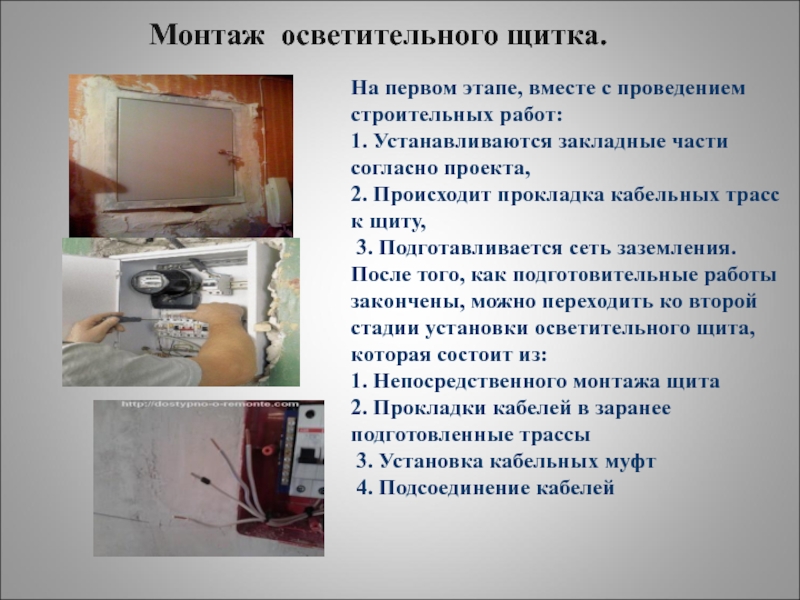

Слайд 4На первом этапе, вместе с проведением строительных работ: 1. Устанавливаются закладные
части согласно проекта,
2. Происходит прокладка кабельных трасс к щиту,
3. Подготавливается сеть заземления.
После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из:
1. Непосредственного монтажа щита
2. Прокладки кабелей в заранее подготовленные трассы
3. Установка кабельных муфт
4. Подсоединение кабелей
Монтаж осветительного щитка.

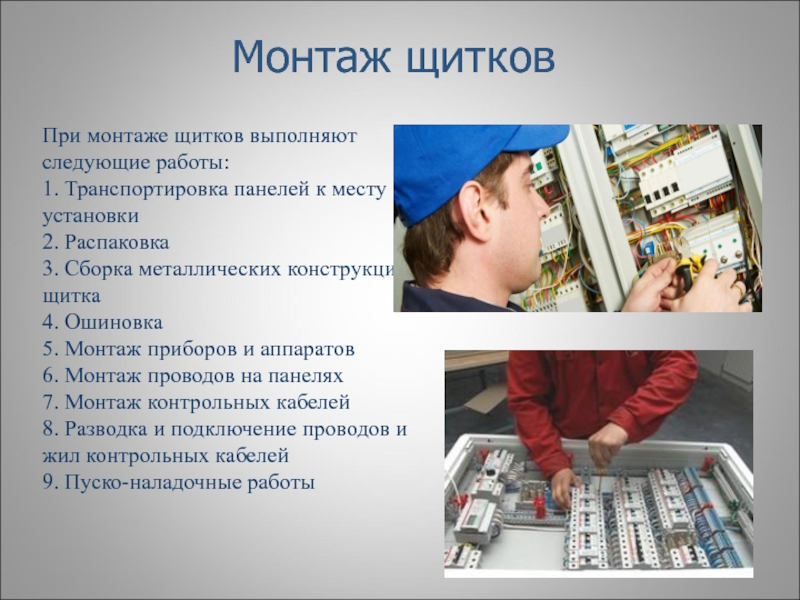

Слайд 5При монтаже щитков выполняют следующие работы:
1. Транспортировка панелей к месту установки
2.
Распаковка
3. Сборка металлических конструкций щитка
4. Ошиновка
5. Монтаж приборов и аппаратов
6. Монтаж проводов на панелях
7. Монтаж контрольных кабелей
8. Разводка и подключение проводов и жил контрольных кабелей
9. Пуско-наладочные работы
3. Сборка металлических конструкций щитка
4. Ошиновка
5. Монтаж приборов и аппаратов
6. Монтаж проводов на панелях
7. Монтаж контрольных кабелей
8. Разводка и подключение проводов и жил контрольных кабелей
9. Пуско-наладочные работы
Монтаж щитков

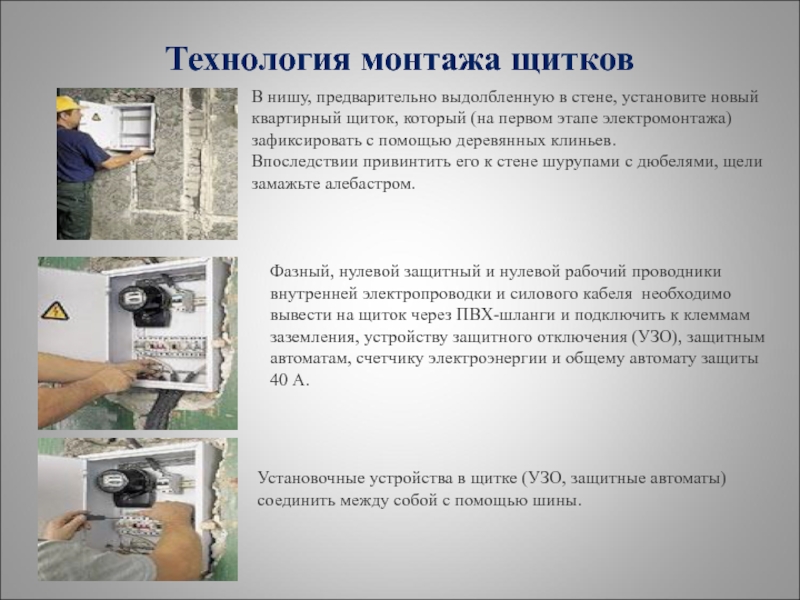

Слайд 6Технология монтажа щитков
В нишу, предварительно выдолбленную в стене, установите новый квартирный
щиток, который (на первом этапе электромонтажа) зафиксировать с помощью деревянных клиньев.
Впоследствии привинтить его к стене шурупами с дюбелями, щели замажьте алебастром.
Впоследствии привинтить его к стене шурупами с дюбелями, щели замажьте алебастром.
Фазный, нулевой защитный и нулевой рабочий проводники внутренней электропроводки и силового кабеля необходимо вывести на щиток через ПВХ-шланги и подключить к клеммам
заземления, устройству защитного отключения (УЗО), защитным автоматам, счетчику электроэнергии и общему автомату защиты 40 А.
Установочные устройства в щитке (УЗО, защитные автоматы) соединить между собой с помощью шины.

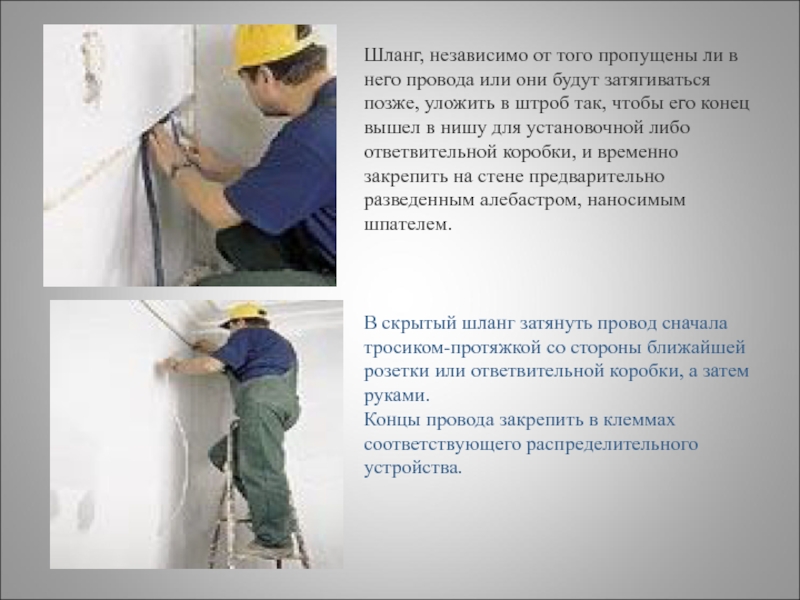

Слайд 7Шланг, независимо от того пропущены ли в него провода или они
будут затягиваться
позже, уложить в штроб так, чтобы его конец вышел в нишу для установочной либо
ответвительной коробки, и временно закрепить на стене предварительно разведенным алебастром, наносимым шпателем.
позже, уложить в штроб так, чтобы его конец вышел в нишу для установочной либо
ответвительной коробки, и временно закрепить на стене предварительно разведенным алебастром, наносимым шпателем.
В скрытый шланг затянуть провод сначала тросиком-протяжкой со стороны ближайшей
розетки или ответвительной коробки, а затем руками.
Концы провода закрепить в клеммах
соответствующего распределительного устройства.

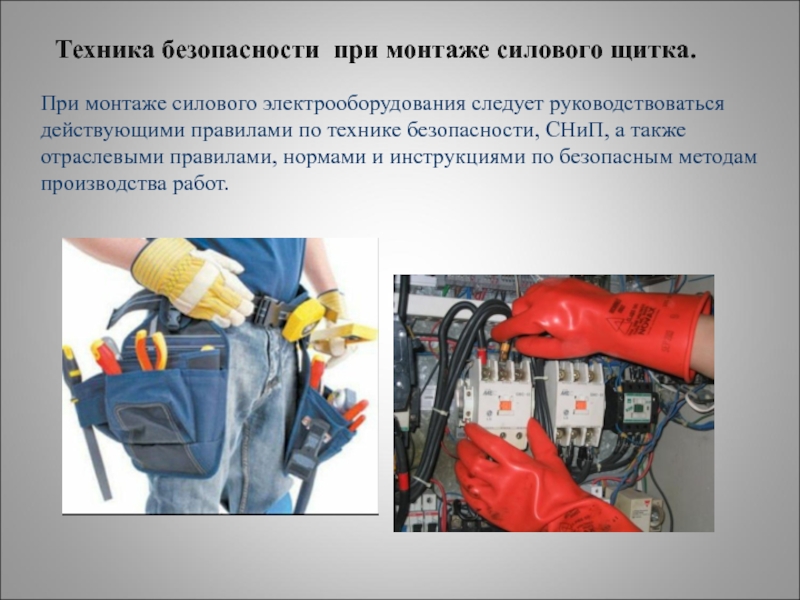

Слайд 8Техника безопасности при монтаже силового щитка.
При монтаже силового электрооборудования следует руководствоваться
действующими правилами по технике безопасности, СНиП, а также отраслевыми правилами, нормами и инструкциями по безопасным методам производства работ.
