Презентация, доклад Сведения о модульной координации размеров в строительстве (дополнение к статье)
Содержание
- 1. Презентация Сведения о модульной координации размеров в строительстве (дополнение к статье)
- 2. Основные понятияИндустриализация – быстрое возведение сооружения из
- 3. МКРСМодульная координация размеров в строительстве – взаимное
- 4. Оси - практическое применение МКРСНазначение – ориентир
- 5. Привязка – расстояние от оси до поверхности
- 6. Шаги и пролеты:Размеры здания на основе МКРСШаг
- 7. Размеры конструкций на основе МКРСНоминальный размер -
- 8. Итог МКРС – назначение размеров кратно модулю,
- 9. Итог Шаги и пролеты должны быть кратны
- 10. Итог Плита опирается – стена несущая, привязка
- 11. Итог Плита не опирается – стена самонесущая,
- 12. Спасибо за внимание!
Основные понятияИндустриализация – быстрое возведение сооружения из сборных конструкцийТипизация – проработка элементов для многократного примененияСтандартизация – установка требований к элементам (ГОСТы, СП или СНиПы)Унификация – выбор лучших решений
Слайд 1. Преподаватель ДИСЦИПЛИНЫ «ОСНОВЫ АРХИТЕКТУРЫ И СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ» Капичула О.Н. 2017
г.

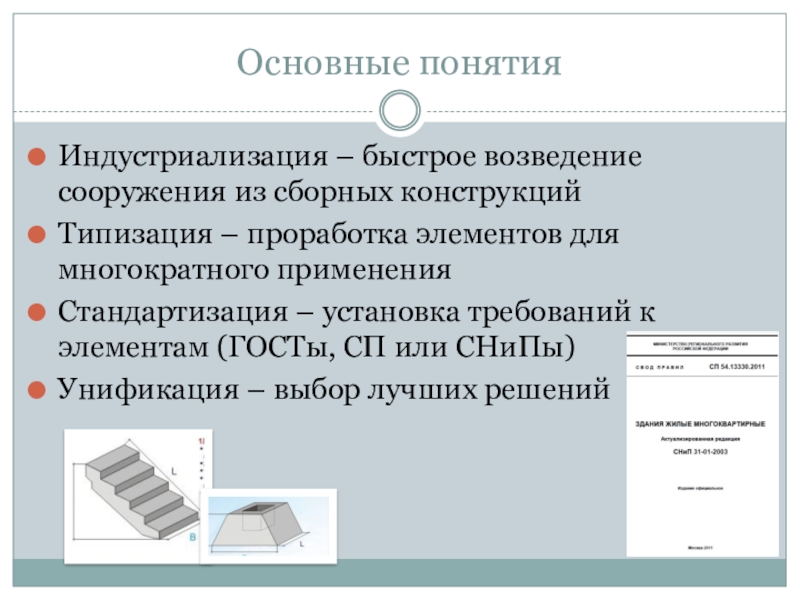

Слайд 2Основные понятия
Индустриализация – быстрое возведение сооружения из сборных конструкций
Типизация – проработка
элементов для многократного применения
Стандартизация – установка требований к элементам (ГОСТы, СП или СНиПы)
Унификация – выбор лучших решений
Стандартизация – установка требований к элементам (ГОСТы, СП или СНиПы)
Унификация – выбор лучших решений
Слайд 3МКРС
Модульная координация размеров в строительстве – взаимное согласование размеров на основе
кратности модулю (l; h)
Цель МКРС – уменьшение числа разнотипных размеров и ускорение строительства
Цель МКРС – уменьшение числа разнотипных размеров и ускорение строительства
Виды модулей:
Основной – 1М=100 мм
Укрупненные – 2М, 3М, 6М, 12М, 15М, 30М, 60М
Дробные – 1/2М, 1/5М, 1/10М, 1/20М, 1/50М, 1/100М

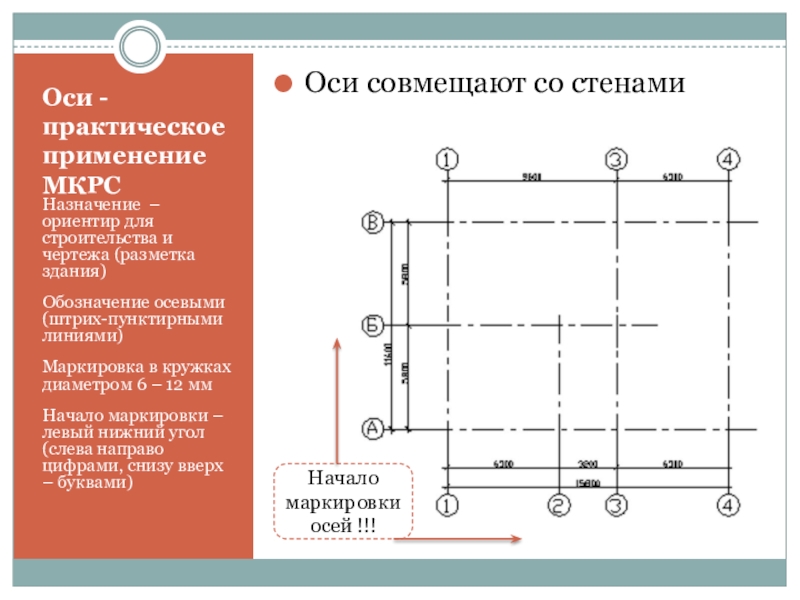

Слайд 4Оси - практическое применение МКРС
Назначение – ориентир для строительства и чертежа
(разметка здания)
Обозначение осевыми (штрих-пунктирными линиями)
Маркировка в кружках диаметром 6 – 12 мм
Начало маркировки – левый нижний угол (слева направо цифрами, снизу вверх – буквами)
Обозначение осевыми (штрих-пунктирными линиями)
Маркировка в кружках диаметром 6 – 12 мм
Начало маркировки – левый нижний угол (слева направо цифрами, снизу вверх – буквами)
Оси совмещают со стенами
Начало маркировки осей !!!

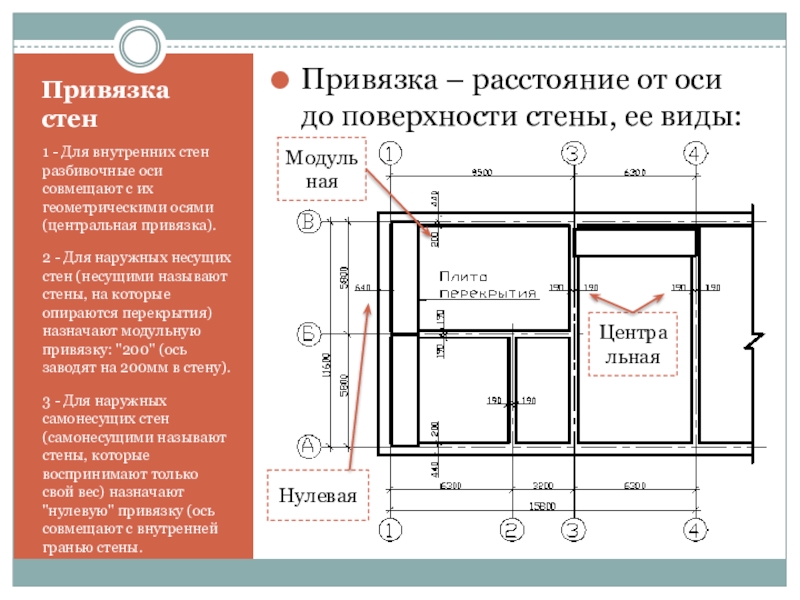

Слайд 5Привязка – расстояние от оси до поверхности стены, ее виды:
Привязка стен
1
- Для внутренних стен разбивочные оси совмещают с их геометрическими осями (центральная привязка).
2 - Для наружных несущих стен (несущими называют стены, на которые опираются перекрытия) назначают модульную привязку: "200" (ось заводят на 200мм в стену).
3 - Для наружных самонесущих стен (самонесущими называют стены, которые воспринимают только свой вес) назначают "нулевую" привязку (ось совмещают с внутренней гранью стены.
2 - Для наружных несущих стен (несущими называют стены, на которые опираются перекрытия) назначают модульную привязку: "200" (ось заводят на 200мм в стену).
3 - Для наружных самонесущих стен (самонесущими называют стены, которые воспринимают только свой вес) назначают "нулевую" привязку (ось совмещают с внутренней гранью стены.
Центральная
Нулевая
Модульная

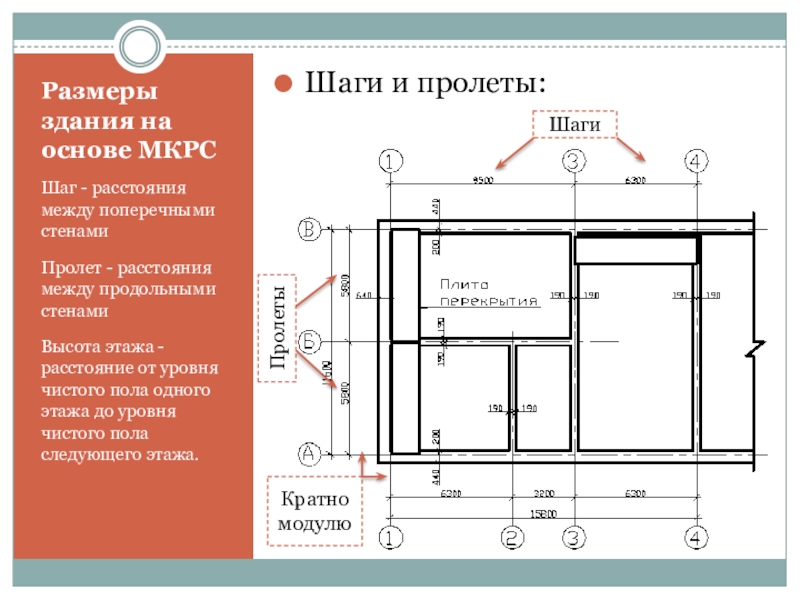

Слайд 6Шаги и пролеты:
Размеры здания на основе МКРС
Шаг - расстояния между поперечными
стенами
Пролет - расстояния между продольными стенами
Высота этажа - расстояние от уровня чистого пола одного этажа до уровня чистого пола следующего этажа.
Пролет - расстояния между продольными стенами
Высота этажа - расстояние от уровня чистого пола одного этажа до уровня чистого пола следующего этажа.
Пролеты
Шаги
Кратно модулю

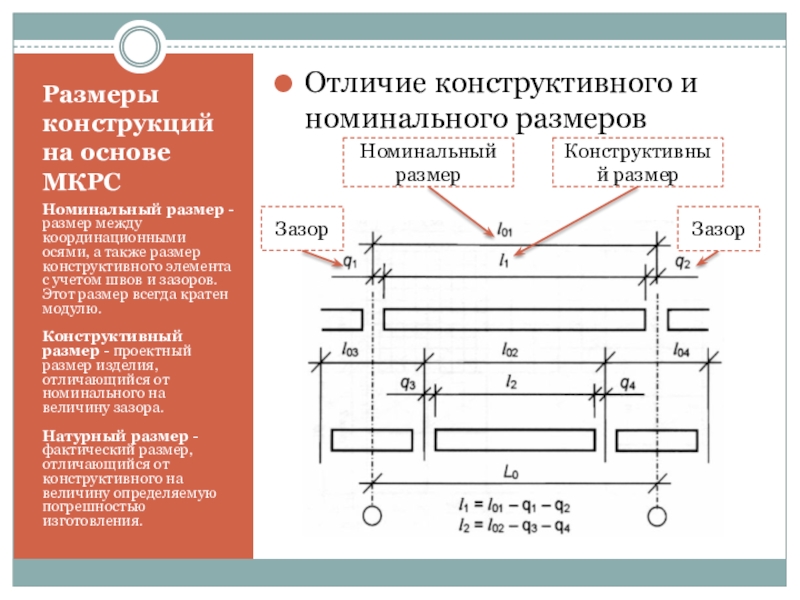

Слайд 7Размеры конструкций на основе МКРС
Номинальный размер - размер между координационными осями,
а также размер конструктивного элемента с учетом швов и зазоров. Этот размер всегда кратен модулю.
Конструктивный размер - проектный размер изделия, отличающийся от номинального на величину зазора.
Натурный размер - фактический размер, отличающийся от конструктивного на величину определяемую погрешностью изготовления.
Конструктивный размер - проектный размер изделия, отличающийся от номинального на величину зазора.
Натурный размер - фактический размер, отличающийся от конструктивного на величину определяемую погрешностью изготовления.
Отличие конструктивного и номинального размеров
Зазор
Номинальный размер
Конструктивный размер
Зазор

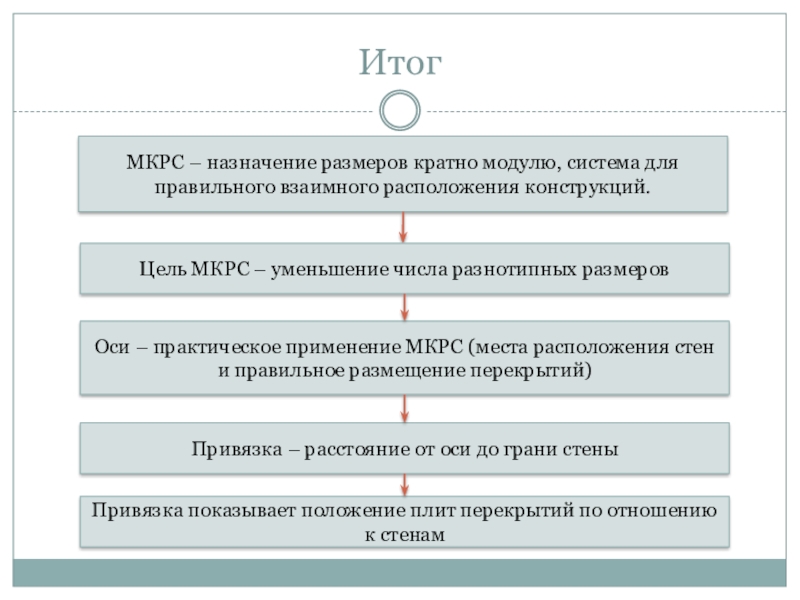

Слайд 8Итог
МКРС – назначение размеров кратно модулю, система для правильного взаимного
расположения конструкций.
Цель МКРС – уменьшение числа разнотипных размеров
Оси – практическое применение МКРС (места расположения стен и правильное размещение перекрытий)
Привязка – расстояние от оси до грани стены
Привязка показывает положение плит перекрытий по отношению к стенам

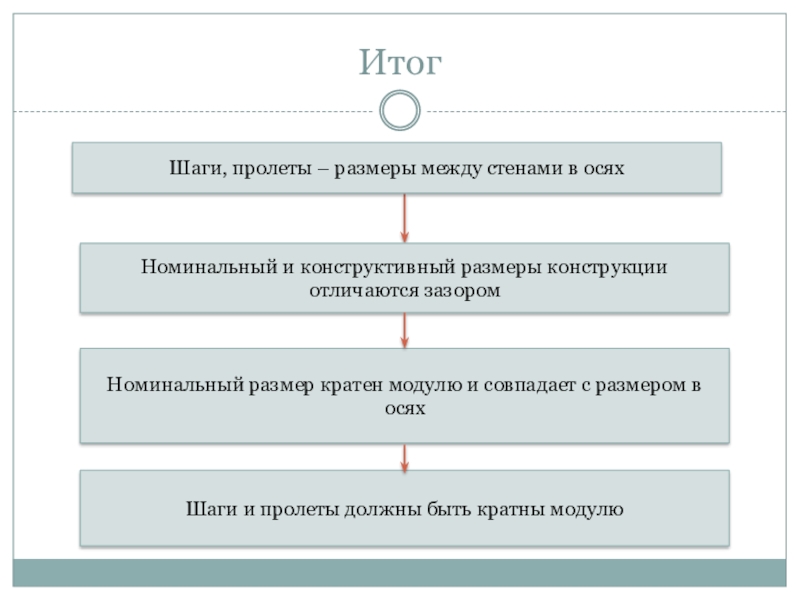

Слайд 9Итог
Шаги и пролеты должны быть кратны модулю
Номинальный и конструктивный размеры
конструкции отличаются зазором
Номинальный размер кратен модулю и совпадает с размером в осях
Шаги, пролеты – размеры между стенами в осях

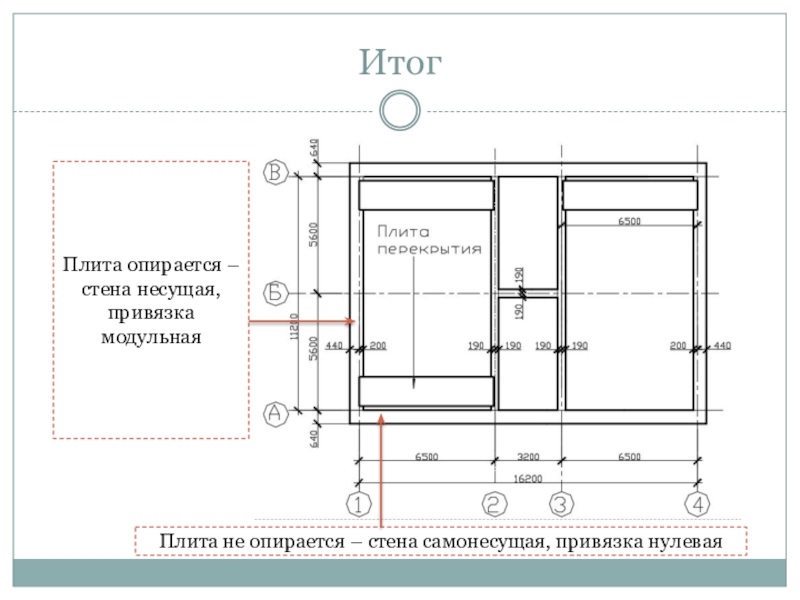

Слайд 10Итог
Плита опирается – стена несущая, привязка модульная
Плита не опирается
– стена самонесущая, привязка нулевая
Слайд 11Итог
Плита не опирается – стена самонесущая, привязка нулевая
Плита опирается
– стена несущая, привязка модульная
