копьём»

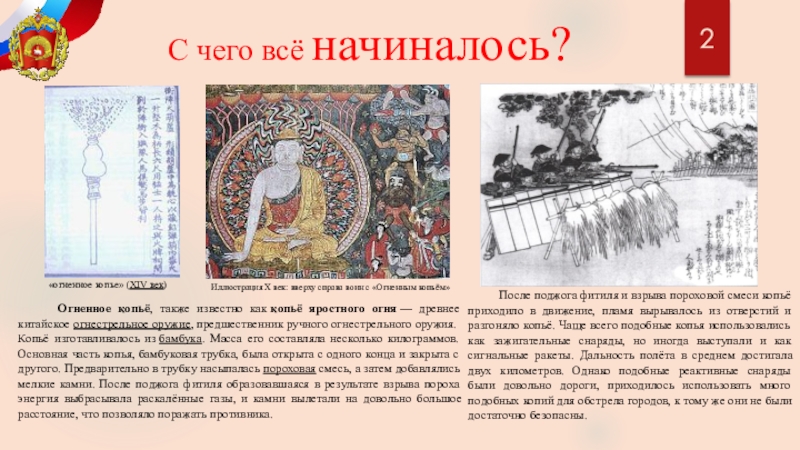

Огненное копьё, также известно как копьё яростного огня — древнее китайское огнестрельное оружие, предшественник ручного огнестрельного оружия.
Копьё изготавливалось из бамбука. Масса его составляла несколько килограммов. Основная часть копья, бамбуковая трубка, была открыта с одного конца и закрыта с другого. Предварительно в трубку насыпалась пороховая смесь, а затем добавлялись мелкие камни. После поджога фитиля образовавшаяся в результате взрыва пороха энергия выбрасывала раскалённые газы, и камни вылетали на довольно большое расстояние, что позволяло поражать противника.

«огненное копье» (XIV век)

После поджога фитиля и взрыва пороховой смеси копьё приходило в движение, пламя вырывалось из отверстий и разгоняло копьё. Чаще всего подобные копья использовались как зажигательные снаряды, но иногда выступали и как сигнальные ракеты. Дальность полёта в среднем достигала двух километров. Однако подобные реактивные снаряды были довольно дороги, приходилось использовать много подобных копий для обстрела городов, к тому же они не были достаточно безопасны.

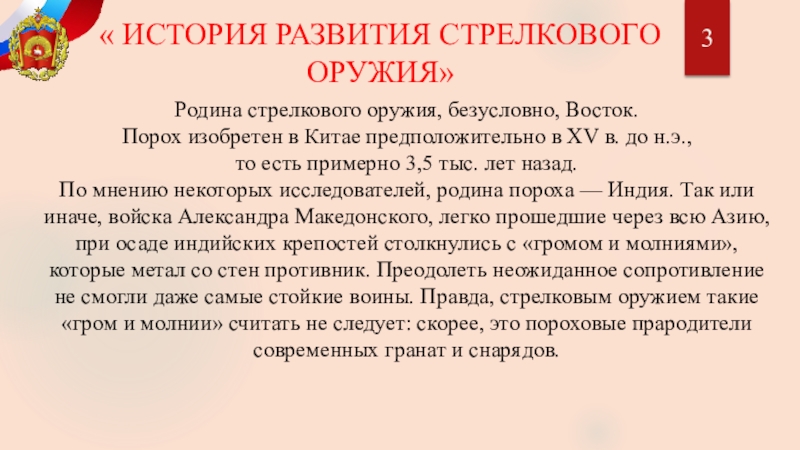

Порох изобретен в Китае предположительно в XV в. до н.э., то есть примерно 3,5 тыс. лет назад. По мнению некоторых исследователей, родина пороха — Индия. Так или иначе, войска Александра Македонского, легко прошедшие через всю Азию, при осаде индийских крепостей столкнулись с «громом и молниями», которые метал со стен противник. Преодолеть неожиданное сопротивление не смогли даже самые стойкие воины. Правда, стрелковым оружием такие «гром и молнии» считать не следует: скорее, это пороховые прародители современных гранат и снарядов.

иной цели, подачи сигналов.

Стрелковое оружие - ствольное оружие калибром менее 20-мм, предназначенное для метания пули, дроби или картечи.

Общая характеристика стрелкового оружия

Федеральный закон от 13.12.1996 N 150-ФЗ (ред. от 29.12.2017) "Об оружии" (с изм. и доп., вступ. в силу с 01.01.2018)
Настоящий Федеральный закон регулирует правоотношения, возникающие при обороте гражданского, служебного, а также боевого ручного стрелкового и холодного оружия на территории Российской Федерации, направлен на защиту жизни и здоровья граждан, собственности, обеспечение общественной безопасности, охрану природы и природных ресурсов, обеспечение развития связанных с использованием спортивного оружия видов спорта, укрепление международного сотрудничества в борьбе с преступностью и незаконным распространением оружия.

4

как и копье, доставлялся к цели мускульной энергией человека. Расстояние было небольшим, и человек продолжал совершенствовать свое оружие. Появился лук, а затем и арбалет. Эти два образца метательного оружия в течение столетий были доведены до совершенства и успешно соперничали с первыми образцами огнестрельного оружия.

5

дымный порох и уже в начале ХIV века, по данным рукописи оксфордской библиотеки, появляется огнестрельное оружие.
Использование энергии пороха для метания пуль знаменовало собой начало новой эры в военном деле - появилась отдельная отрасль в системе вооружения - ручное огнестрельное оружие. На Руси огнестрельное оружие появилось также в 14 в.

6

рычага, шарнирно укрепленного на оружии. При нажиме на один конец этого рычага другой конец с прикрепленным к нему тлеющим фитилем касался затравки и воспламенял ее.
Так как этот рычаг был изогнут в виде буквы S и поэтому напоминал змею, он получил название серпентин от латинского серпеус - змея. Иногда серпентином называлось и все оружие, снабженное таким устройством. Чаще же оно называлось аркебузой. Русское его название - пищаль.

7

Только в конце первой половины XIX в., когда достижения в области химии и общее развитие техники позволили осуществить на практике некоторые принципиальные новшества, открылись широчайшие возможности для дальнейшего развития стрелкового оружия.
Первым таким новшеством было изобретение капсюлей с ударным составом независимо друг от друга в разных странах, что привело к повсеместному принятию на вооружение медных капсюлей.

8

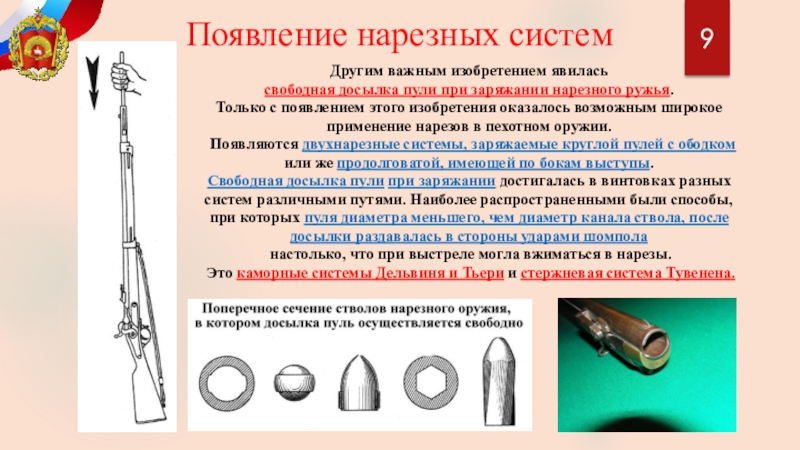

свободная досылка пули при заряжании нарезного ружья. Только с появлением этого изобретения оказалось возможным широкое применение нарезов в пехотном оружии.
Появляются двухнарезные системы, заряжаемые круглой пулей с ободком или же продолговатой, имеющей по бокам выступы.
Свободная досылка пули при заряжании достигалась в винтовках разных систем различными путями. Наиболее распространенными были способы, при которых пуля диаметра меньшего, чем диаметр канала ствола, после досылки раздавалась в стороны ударами шомпола
настолько, что при выстреле могла вжиматься в нарезы.
Это каморные системы Дельвиня и Тьери и стержневая система Тувенена.

9

Прежде всего оно было удобнее уже потому, что стрелку для заряжания не нужно было каждый раз поворачивать ружье дульной частью к себе и становиться во весь рост. Кроме того, заряжание с казны позволяло использовать пули, прекрасно идущие по нарезам без всяких раздающих их устройств, открывало путь к созданию унитарных патронов и дальнейшему совершенствованию механизмов ружей.
В начале второй половины XIX в. появляется множество разнообразных систем казнозарядных капсюльных ружей.
Несмотря на разнообразие конструкций затворов, это были принципиально одинаковые ружья: в зарядную камору вводились пуля и заряд (часто объединенные бумажным пакетом в единое целое), после чего ствол запирался. Затем взводился курок, на затравочный стержень надевался капсюль, и ружье оказывалось готовым к выстрелу.

10

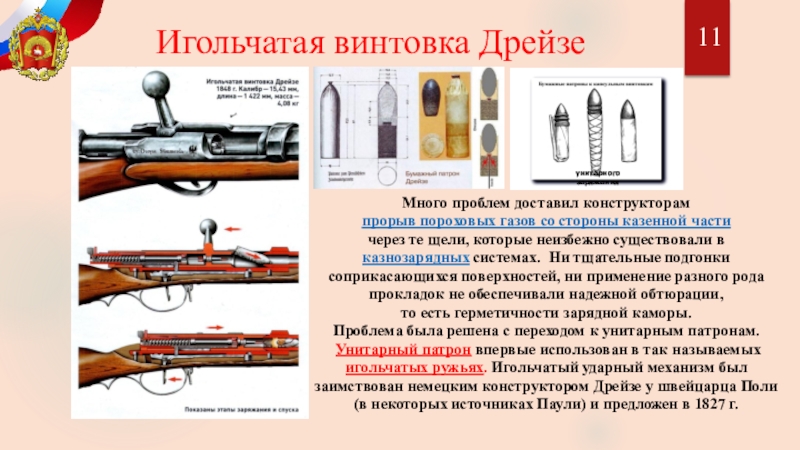

прорыв пороховых газов со стороны казенной части через те щели, которые неизбежно существовали в казнозарядных системах. Ни тщательные подгонки соприкасающихся поверхностей, ни применение разного рода прокладок не обеспечивали надежной обтюрации, то есть герметичности зарядной каморы. Проблема была решена с переходом к унитарным патронам.
Унитарный патрон впервые использован в так называемых игольчатых ружьях. Игольчатый ударный механизм был заимствован немецким конструктором Дрейзе у швейцарца Поли (в некоторых источниках Паули) и предложен в 1827 г.

11

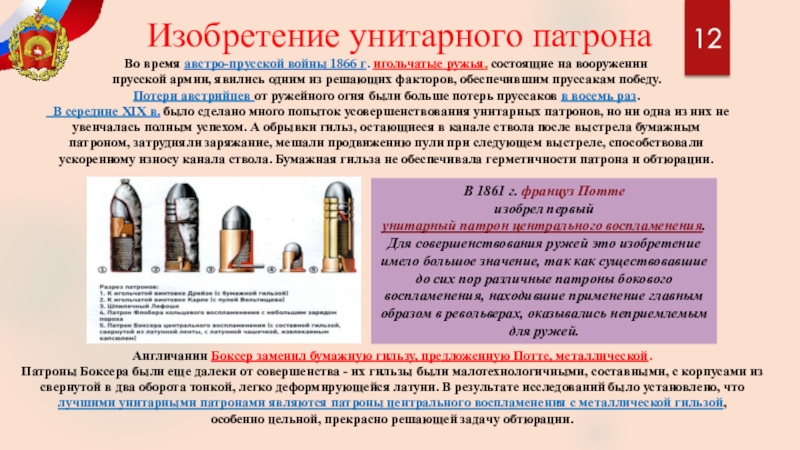

прусской армии, явились одним из решающих факторов, обеспечившим пруссакам победу. Потери австрийцев от ружейного огня были больше потерь пруссаков в восемь раз.
В середине XIX в. было сделано много попыток усовершенствования унитарных патронов, но ни одна из них не увенчалась полным успехом. А обрывки гильз, остающиеся в канале ствола после выстрела бумажным патроном, затрудняли заряжание, мешали продвижению пули при следующем выстреле, способствовали ускоренному износу канала ствола. Бумажная гильза не обеспечивала герметичности патрона и обтюрации.

В 1861 г. француз Потте изобрел первый унитарный патрон центрального воспламенения. Для совершенствования ружей это изобретение имело большое значение, так как существовавшие до сих пор различные патроны бокового воспламенения, находившие применение главным образом в револьверах, оказывались неприемлемым для ружей.

Изобретение унитарного патрона

Англичанин Боксер заменил бумажную гильзу, предложенную Потте, металлической. Патроны Боксера были еще далеки от совершенства - их гильзы были малотехнологичными, составными, с корпусами из свернутой в два оборота тонкой, легко деформирующейся латуни. В результате исследований было установлено, что лучшими унитарными патронами являются патроны центрального воспламенения с металлической гильзой, особенно цельной, прекрасно решающей задачу обтюрации.

12

компактны (55,88 см) и имеют прекрасные баллистические характеристики. Они не так популярны среди стрелков, как магазинные. Это специализированное оружие для охотников-промысловиков.
Что касается магазинных винтовок, в общем случае каждая устроена следующим образом: основной ее частью является ствол с нарезным каналом, сзади к стволу примыкают ствольная коробка и помещенный в ней затвор, под ствольной коробкой расположены магазин, вмещающий обычно 5 патронов, и спусковой механизм. Сверху на стволе монтируются прицельные приспособления.
Все упомянутые металлические части винтовки крепятся к деревянной ложе, заканчивающейся сзади прикладом. Винтовки снабжаются штыками, обычно съемными и чаще всего ножевидными. Основные механизмы винтовки—затвор, магазин, прицельные приспособления.

13

автоматическое оружие поддержки, предназначенное для поражения пулями различных наземных, надводных и воздушных целей. Автоматичность действия достигается путём использования энергии отходящих пороховых газов, иногда — путём использования энергии отдачи ствола. Некоторые системы пулемётов (например, система Гатлинга) работают от внешнего механического привода.
От остальных видов стрелкового оружия соответствующего калибра отличается более высокой дальностью и скорострельностью (до 500—1200 выстрелов в минуту) благодаря более длинному и более массивному стволу, а также более ёмким питающим устройством.
Стрельба из пулемёта может вестись с сошек или станка, короткими (до 10 выстрелов), длинными (до 30 выстрелов) очередями или непрерывно. Существуют пулемёты, имеющие возможность использовать одиночный огонь или очередь фиксированной длины. Также пулемёты часто устанавливаются в качестве вооружения на различной авиатехнике, бронетехнике, кораблях (катерах) и автомобилях.

14

незадолго до Первой мировой войны с целью повышения огневой мощи пехоты. К концу Второй мировой войны ручные пулемёты использовались, как правило, в рамках одного отделения или отряда, а в современных войсках создают специальный отряд пехоты с тактикой, основанной на использовании ручного пулемёта для ведения подавляющего огня.
Появление ручных пулемётов было вызвано недостаточной плотностью огня обычного пехотного оружия, которыми располагали армии XIX века. Генералов давно волновало решение вопроса повышения плотности стрельбы пехоты. Поначалу этот вопрос решался залповой стрельбой больших групп пехотинцев (например, пехотное каре), однако для достижения нужного эффекта этого всё же было мало. С появлением пулемета его развитие привело к появлению в Дании в 1890 году первого запущенного в производство ручного пулемёта «Мадсен».

15

работы механизмов стрелкового оружия, осуществление которой позволило бы значительно увеличить огневую мощь пехоты, уже в очень ранние времена привела к созданию автоматических винтовок. Однако в конце XIX века и даже в начале XX века эти винтовки еще не могли конкурировать с магазинными.
В России во время Первой мировой войны испытывалась винтовка Федорова, предложенная им еще в 1913 г., и несколько переделанная таким образом , что ее свойства максимально приближались к свойствам ручных пулеметов, нехватка которых остро ощущалась в русской армии. В 1916 г. эта винтовка, первая из русских автоматических, получила боевое применение. Она была названа автоматом и введена для частичного вооружения армии, по 4 единицы на взвод.

16

Первой мировой войны, наряду с такими видами вооружений, как танк и химическое оружие, будучи в глазах своих создателей составной частью разрешения так называемого «позиционного тупика». Как это часто бывает в случае наличия объективных предпосылок для появления того или иного технического устройства, идея этого вида оружия возникла и была реализована практически одновременно сразу в нескольких странах.
К тому времени автоматический огонь пулемётов уже весьма убедительно показал свою высокую эффективность, особенно в «окопной» позиционной войне. Однако пулемёты тех лет, как правило, стреляли с лафета или станка, были очень тяжёлыми. Будучи идеальными для обороны укреплений, они совершенно не подходили для активных наступательных действий.
Вполне логичной в такой ситуации была идея создания более лёгкого оружия того же типа, которое мог бы переносить и эффективно использовать в бою один человек. Эта плодотворная мысль привела к появлению сразу трёх новых видов оружия: ручного пулемёта, первоначально с трудом отличимой от последнего, автоматической винтовки и, собственно, пистолета-пулемёта.

17

и М.Т. Калашникова АК/АКМ

М.Т. Калашников

Первым целенаправленно созданным для автоматического оружия промежуточным патроном в истории является немецкий патрон 7.92x33 Kurz

Хар-ка автомата Г. Шмайссера Калибр: 7.92×33 мм
Тип автоматики: газоотводный, запирание перекосом затвора
Длина: 940 см
Длина ствола: 419 см
Вес: 5,22 кг
Емкость магазина: 30 патронов

В начале Второй Мировой Войны немецкие конструкторы начали разработку автоматического оружия под патрон, промежуточный по мощности между пистолетным и винтовочным патронами. Базовым был принят промежуточный патрон 7.92×33 mm (7.92mm Kurz.
В 1942 году немецкое Управление вооружений приказало фирмам C.G. Haenel и Karl Walther начать разработку оружия под этот патрон.
В результате были созданы два образца, изначально классифицированные как автоматические карабины — (MachinenKarabine, MKb). Образец фирмы Вальтер обозначался MKb.42(W), образец фирмы Хенель, разработанный под руководством Хуго Шмайссера (Hugo Schmeisser) — Mkb.42(H). По результатам испытаний было принято решение развивать конструкцию фирмы «Хенель», в которую внесли существенные изменения, касавшиеся в первую очередь устройства ударно-спускового механизма. В связи с нежеланием Гитлера начинать производство оружия нового класса, разработка велась под обозначением MP-43 (MachinenPistole — «пистолет-пулемёт»).
Первые образцы МР-43 были успешно испытаны на Восточном Фронте против советских войск, и в 1944 году начался массовый выпуск, МР-44. После того, как результаты успешных фронтовых испытаний были представлены Гитлеру и одобрены им, номенклатура оружия была снова изменена, и образец получил окончательное обозначение StG.44 (SturmGewehr-44, штурмовая винтовка).


В СССР разработка промежуточного патрона была начата в 1943-м году, и в 1944-м году на вооружение был принят патрон, спроектированный Н. М. Елизаровым и Б. В. Семиным. Основные данные патрона обр. 1943 года: калибр — 7,62 мм, длина гильзы — 39 мм, масса патрона — 16,2 гр, масса пули — 7,9 гр, масса заряда — 1,6 гр. Под патрон обр. 1943 года были разработаны самозарядный карабин Симонова (СКС), автомат Калашникова (АК) и ручной пулемет Дегтярева (РПД).

18

удерживается пружиной. При выстреле энергия отдачи беспрепятственно отбрасывает его назад. Обладая значительно большей массой, чем пуля, затвор движется гораздо медленнее нее. Поэтому еще задолго до того, как гильза выйдет из патронника, пуля успеет покинуть ствол и давление в стволе очень резко снижается. В исходное положение затвор возвращается под действием возвратной пружины.

Отвод пороховых газов:
Отдача воздействует на неподвижный корпус и никак не используется. Перезаряжение осуществляется при движении ствола вперед под действием силы трения, возникающей при прохождении пули по каналу ствола, и назад под воздействием возвратной пружины.

Отдача ствола:
При длинном ходе ствола:Затвор и ствол во время выстрела прочно сцеплены между собой, поэтому отдача толкает их назад на всю длину отката. После достижения подвижными частями крайнего заднего положения происходит расцепление затвора и ствола. После чего осуществляется последовательное возвращение их вперед. При движении ствола вперед происходит экстрактирование гильзы, а при движении затвора - досылание очередного патрона и включение запирающего устройства.
При коротком ходе ствола: Ствол и затвор жестко сцеплены между собой с помощью запирающего устройства. При выстреле они под сильным воздействием отдачи отходят назад. Так как вместе они обладают большой массой, то их отход происходит относительно замедленно. После начала отхода подвижных частей запирающее устройство, взаимодействуя с неподвижным корпусом, выключается и освобождает затвор. Ствол после короткого отхода останавливается, а затвор продолжает движение, необходимое для перезаряжания оружия.

единые, крупнокали-берные)

- Индивиду–альное
(личное)
- Групповое

- Ручное
- Станковое
- Объектовое

Калибр

Малокалиб.
(до 6,5мм вкл.)
- Норм.калибра (свыше 6,5мм и до 9мм вкл.)
Крупнокалиб.
(свыше 9мм и до 20мм иск.)

20

огня
Непрерывного огня
Серийного огня
Комбинированное

- Огнестрельное
Пневматическое
Механическое

- Одноствольное
- Двуствольное
- Многоствольное

Конструкция ствола

Нарезное
-Гладкоствольное
Комбинирован.

21

боевого стрелкового оружия
состоящего на вооружении в России

видов стрелкового оружия

23

действие пули
- быстродействие

Боевые

- подвижность
- быстрота перевода из походного положения в боевое и обратно
- возможность различного применения
- удобство транспортирования

- безотказность
живучесть
безопасность

удобство и простота боепитания
удобство и простота подготовки к стрельбе и стрельба
- удобство сбережения и хранения

Свойства стрелкового оружия

Эксплуатационные

24

А.А. Материальная часть СО. – Воениздат, 1945.
Горохов Э.Н. Основания устройства автоматического оружия. – Пенза.
Конструкции СО. – Пенза, 1972.
Сухопутные войска капиталистических государств. – МО, Воениздат.23

26

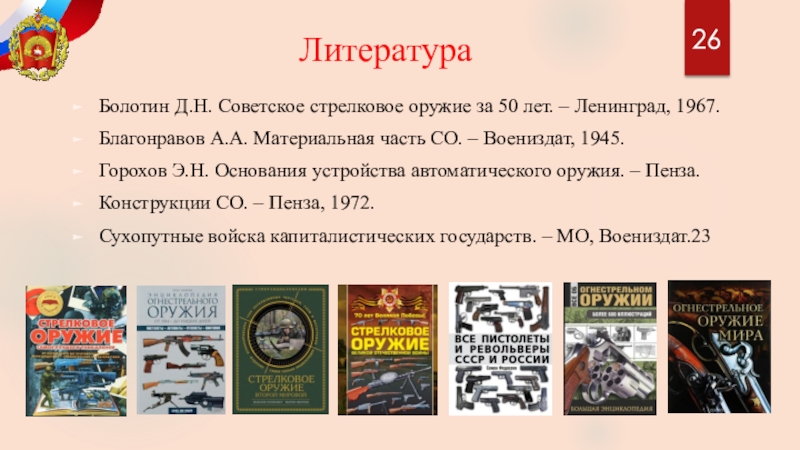

Литература
