Слайд 1Стационарные средства гашения пожаров и противопожарное водоснабжение
Слайд 2Устройства и методы защиты при возникновении пожара

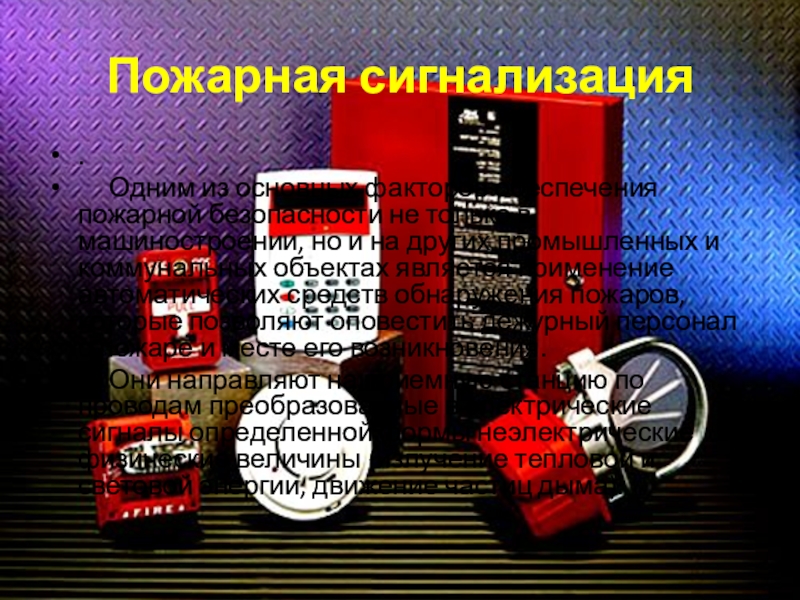

Слайд 3Пожарная сигнализация
.
Одним из основных факторов обеспечения пожарной
безопасности не только в машиностроении, но и на других промышленных и коммунальных объектах является применение автоматических средств обнаружения пожаров, которые позволяют оповестить дежурный персонал о пожаре и месте его возникновения.
Они направляют на приемную станцию по проводам преобразованные в электрические сигналы определенной формы неэлектрические физические величины (излучение тепловой и световой энергии, движение частиц дыма).
Слайд 4 Существуют следующие классификации пожарных извещателей:
1) по способу действия:
приборы ручного действия, предназначенные для выдачи дискретного сигнала при нажатии соответствующей пусковой кнопки; приборы автоматического действия для выдачи дискретного сигнала при достижении заданного значения физического параметра (температуры, спектра светового излучения, дыма и др.);
2) по принципу действия:
максимальные - реагируют на абсолютные величины контролируемого параметра и срабатывают при определенном его значении; дифференциальные - реагируют только на скорость изменения контролируемого параметра и срабатывают только при ее определенном значении.
Виды классификации пожарных извещателей

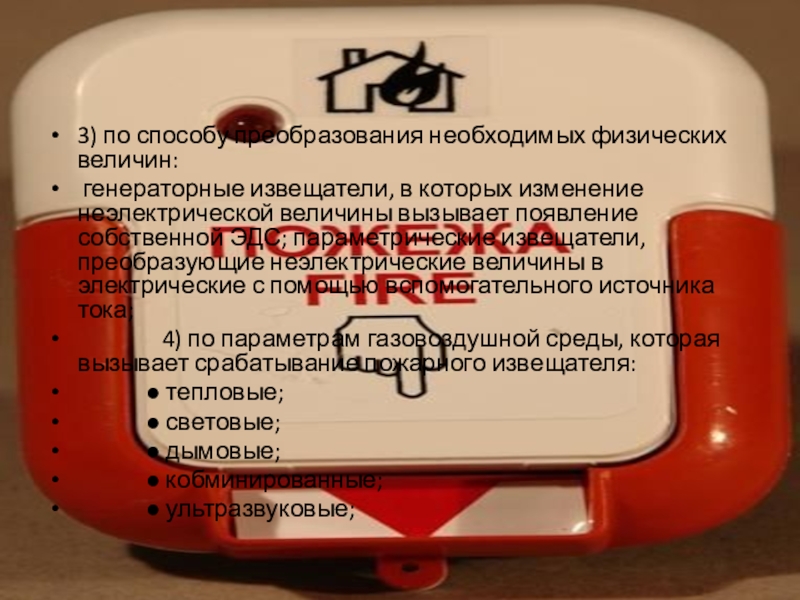

Слайд 63) по способу преобразования необходимых физических величин:
генераторные извещатели, в
которых изменение неэлектрической величины вызывает появление собственной ЭДС; параметрические извещатели, преобразующие неэлектрические величины в электрические с помощью вспомогательного источника тока;
4) по параметрам газовоздушной среды, которая вызывает срабатывание пожарного извещателя:
● тепловые;
● световые;
● дымовые;
● кобминированные;
● ультразвуковые;

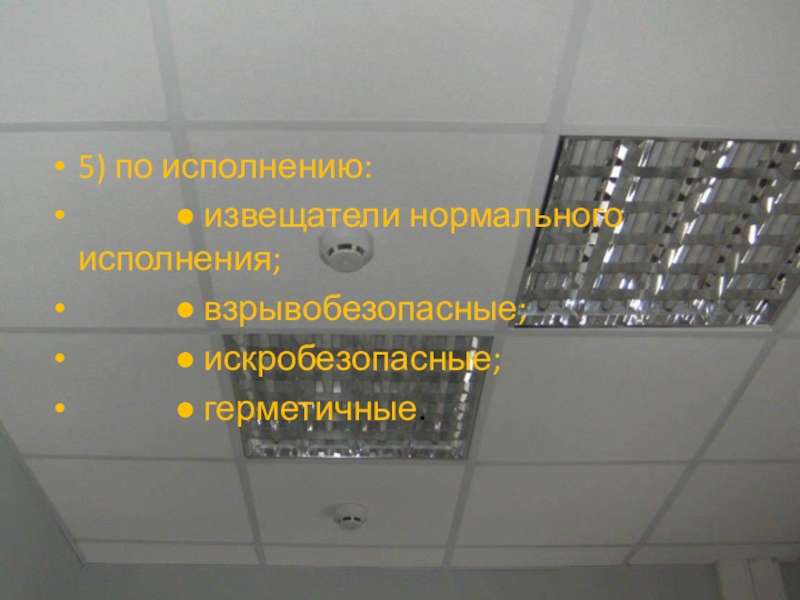

Слайд 75) по исполнению:
● извещатели
нормального исполнения;
● взрывобезопасные;
● искробезопасные;
● герметичные.
Слайд 8 Стационарные установки.
Для тушения пожаров в начальной стадии их возникновения
без участия людей применяют стационарные установки, которые монтируют в зданиях и сооружениях, а также для защиты наружных технологических установок.
Стационарные установки могут быть автоматическими и ручными с дистанционным пуском. Как правило, автоматические установки оборудуются также устройствами для ручного пуска.
По применяемым огнетушащим средствам их подразделяют на водяные, пенные, газовые, порошковые и паровые. Установки бывают водяными, пенообразующими и установки газового тушения.
Установки газового тушения эффективнее и менее сложны и громоздки, чем многие другие.
Огнетушители маркируются буквами, характеризующими вид огнетушителя по разряду, и цифрой, обозначающей его вместимость (объем).
По виду огнетушащих средств огнетушители подразделяются на:
● жидкостные - огнетушители, в которых используют воду с добавками - для улучшения заливаемости, понижения температуры замерзания и т.д.;
● углекислотные - в которых используют сжиженную двуокись углерода, применяются для тушения объектов под напряжением до 1000В;
- химпенные, использующие водяные растворы кислот и щелочей, предназначены для тушения твердых материалов и ГЖ на площади до 1 кв.м;
- воздушно-пенные используются при тушении загорания ЛВЖ, ГЖ, твердых (и тлеющих) материалов (кроме металлов и установок под напряжением);
● хладоновые, предназначены для тушения загорания ЛВЖ, ГЖ, горючих газов, в них используют хладоны 114В2, 13В1;
●порошковые, использующие порошки ПС, ПСБ-3, ПФ и т.д. используются при тушении материалов, установок под напряжением;
● комбинированные: заряженные МГС, ПХ используют при тушении металлов; ПСБ-3, П-1П - при тушении ЛВЖ, ГЖ, горючих газов.
Вещества, используемые в пожаротушении.
Слайд 10Газы.
Для тушения пожаров инертные газообразные
разбавители, такие, как двуокись углерода, азот, дымовые или отработавшие газы, пар, а также аргон и другие газы. Двуокись углерода (углекислый газ) занимает особое место среди огнетушащих составов. Её применяют для тушения складов ЛВЖ, аккумуляторных станций, сушильных печей, стендов для испытания электродвигателей и т.д. Однако двуокись углерода нельзя применять для тушения веществ, в состав молекул которых входит кислород, щелочных и щелочноземельных металлов, а также тлеющих материалов. В этих случаях используют азот или аргон, причем последний применяют при опасности образования нитридов металлов, обладающих взрывчатыми свойствами и чувствительностью к удару.
Огнетушащий эффект названных сплавов обуславливается потерями теплоты на нагревание разбавителей и снижением теплового эффекта реакции, их действие на огонь заключается в разбавлении воздуха и снижении в нем содержания кислорода до концентрации, при которой прекращается горение.

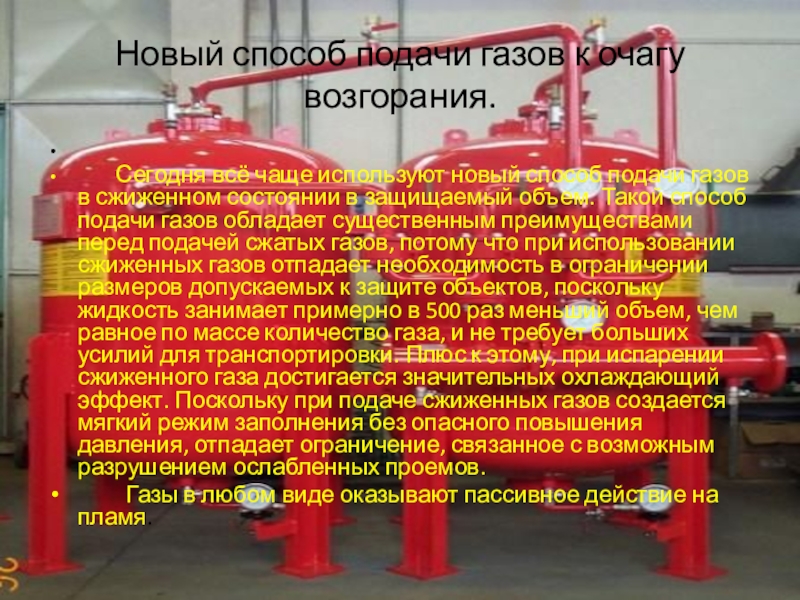

Слайд 11Новый способ подачи газов к очагу возгорания.
Сегодня всё чаще используют новый способ подачи газов в сжиженном состоянии в защищаемый объем. Такой способ подачи газов обладает существенным преимуществами перед подачей сжатых газов, потому что при использовании сжиженных газов отпадает необходимость в ограничении размеров допускаемых к защите объектов, поскольку жидкость занимает примерно в 500 раз меньший объем, чем равное по массе количество газа, и не требует больших усилий для транспортировки. Плюс к этому, при испарении сжиженного газа достигается значительных охлаждающий эффект. Поскольку при подаче сжиженных газов создается мягкий режим заполнения без опасного повышения давления, отпадает ограничение, связанное с возможным разрушением ослабленных проемов.
Газы в любом виде оказывают пассивное действие на пламя.

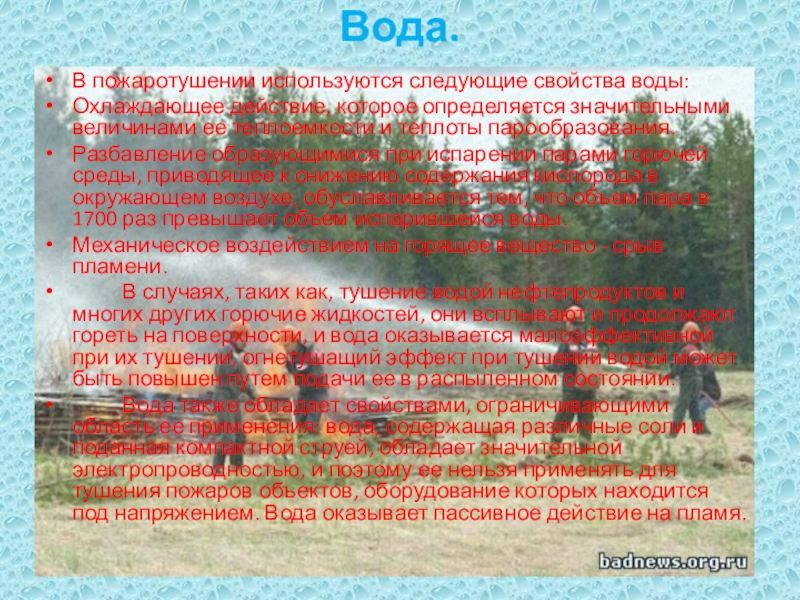

Слайд 12Вода.
В пожаротушении используются следующие свойства воды:
Охлаждающее действие, которое определяется
значительными величинами ее теплоемкости и теплоты парообразования.
Разбавление образующимися при испарении парами горючей среды, приводящее к снижению содержания кислорода в окружающем воздухе, обуславливается тем, что объем пара в 1700 раз превышает объем испарившейся воды.
Механическое воздействием на горящее вещество - срыв пламени.
В случаях, таких как, тушение водой нефтепродуктов и многих других горючие жидкостей, они всплывают и продолжают гореть на поверхности, и вода оказывается малоэффективной при их тушении, огнетушащий эффект при тушении водой может быть повышен путем подачи ее в распыленном состоянии.
Вода также обладает свойствами, ограничивающими область ее применения: вода, содержащая различные соли и поданная компактной струей, обладает значительной электропроводностью, и поэтому ее нельзя применять для тушения пожаров объектов, оборудование которых находится под напряжением. Вода оказывает пассивное действие на пламя.
Слайд 13 Виды устройств водяного пожаротушения.
При использовании воды различают наружное и
внутреннее пожаротушение.
В соответствии со строительными нормами и правилами рассчитывают расход воды на наружное пожаротушение: расход воды на тушение пожара зависит от категории пожарной опасности предприятия, степени огнестойкости строительных конструкций здания, объема производственного помещения.
Под противопожарным понимается такое водоснабжение, которое кроме удовлетворения хозяйственно-питьевых и производственных нужд полностью обеспечивает подачу воды в любое время суток в количестве, необходимом для тушения пожара, как снаружи, так и внутри зданий и сооружений.
Слайд 14 Системы противопожарного водоснабжения бывают естественными и искусственными. К естественным источникам
противопожарного водоснабжения относятся водоемы, пруды, реки, озера, моря, имеющие благоустроенные подъезды для забора воды пожарными насосами. К искусственным источникам противопожарного водоснабжения относятся водопровод, а также сеть пожарных водоемов и резервуаров.
Противопожарное водоснабжение может быть осуществлено от водопровода, объединенного с хозяйственно-питьевым и производственным водопроводом, или от самостоятельного противопожарного водопровода, если объединение его с водопроводом другого назначения экономически нецелесообразно. Существуют определенные нормы расхода воды на наружное и внутреннее пожаротушение, которые учитываются при проектировании, строительстве и реконструкции промышленных предприятий.

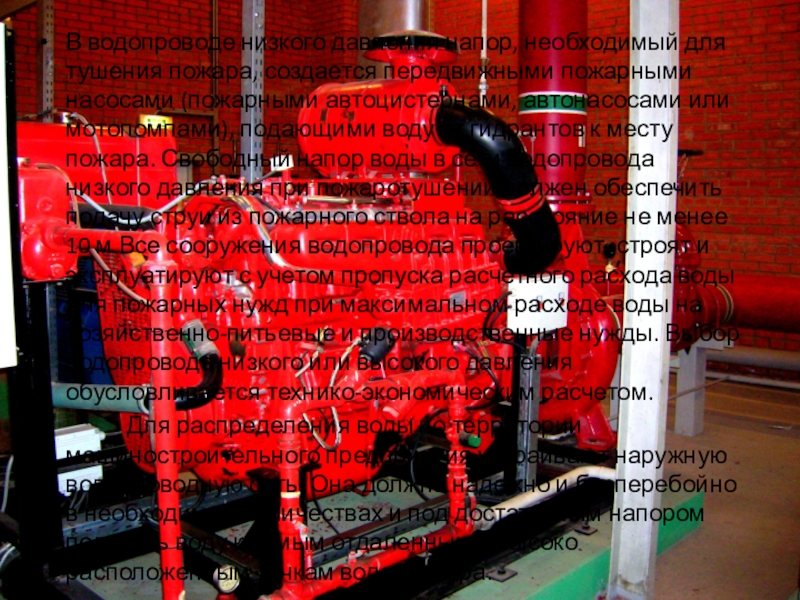

Слайд 15В водопроводе низкого давления напор, необходимый для тушения пожара, создается передвижными
пожарными насосами (пожарными автоцистернами, автонасосами или мотопомпами), подающими воду от гидрантов к месту пожара. Свободный напор воды в сети водопровода низкого давления при пожаротушении должен обеспечить подачу струи из пожарного ствола на расстояние не менее 10 м Все сооружения водопровода проектируют, строят и эксплуатируют с учетом пропуска расчетного расхода воды для пожарных нужд при максимальном расходе воды на хозяйственно-питьевые и производственные нужды. Выбор водопровода низкого или высокого давления обусловливается технико-экономическим расчетом.
Для распределения воды по территории машиностроительного предприятия устраивают наружную водопроводную сеть. Она должна надежно и бесперебойно в необходимых количествах и под достаточным напором подавать воду к самым отдаленным и высоко расположенным точкам водоразбора.

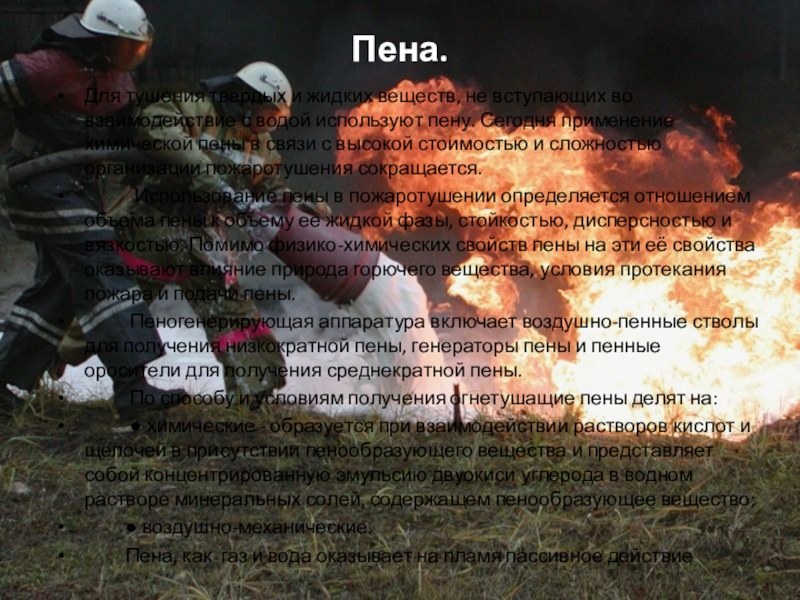

Слайд 16Пена.
Для тушения твердых и жидких веществ, не вступающих во взаимодействие
с водой используют пену. Сегодня применение химической пены в связи с высокой стоимостью и сложностью организации пожаротушения сокращается.
Использование пены в пожаротушении определяется отношением объема пены к объему ее жидкой фазы, стойкостью, дисперсностью и вязкостью. Помимо физико-химических свойств пены на эти её свойства оказывают влияние природа горючего вещества, условия протекания пожара и подачи пены.
Пеногенерирующая аппаратура включает воздушно-пенные стволы для получения низкократной пены, генераторы пены и пенные оросители для получения среднекратной пены.
По способу и условиям получения огнетушащие пены делят на:
● химические - образуется при взаимодействии растворов кислот и щелочей в присутствии пенообразующего вещества и представляет собой концентрированную эмульсию двуокиси углерода в водном растворе минеральных солей, содержащем пенообразующее вещество;
● воздушно-механические.
Пена, как газ и вода оказывает на пламя пассивное действие
