Презентация, доклад Шестаковой Марии на тему Искусственные сооружения по дисциплине Станции и узлы

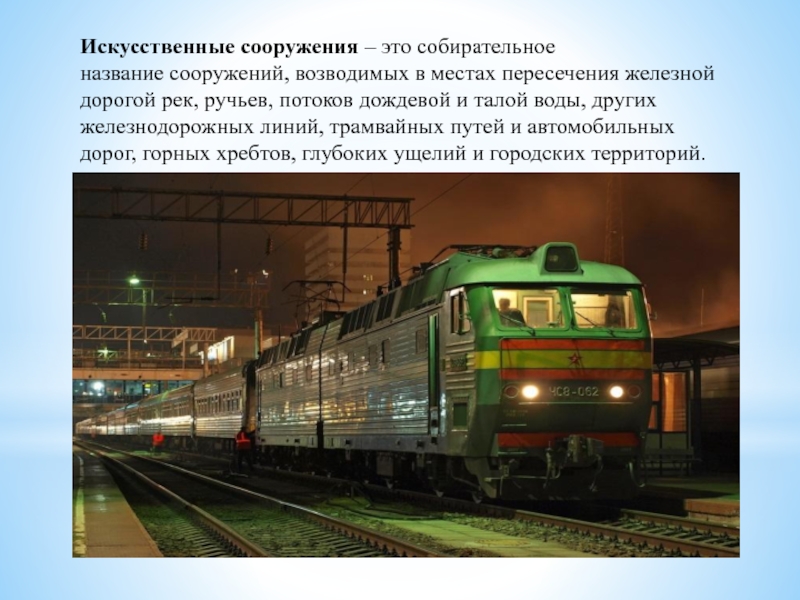

дождевой и талой воды, других железнодорожных линий, трамвайных путей и автомобильных дорог, горных хребтов, глубоких ущелий и городских территорий.

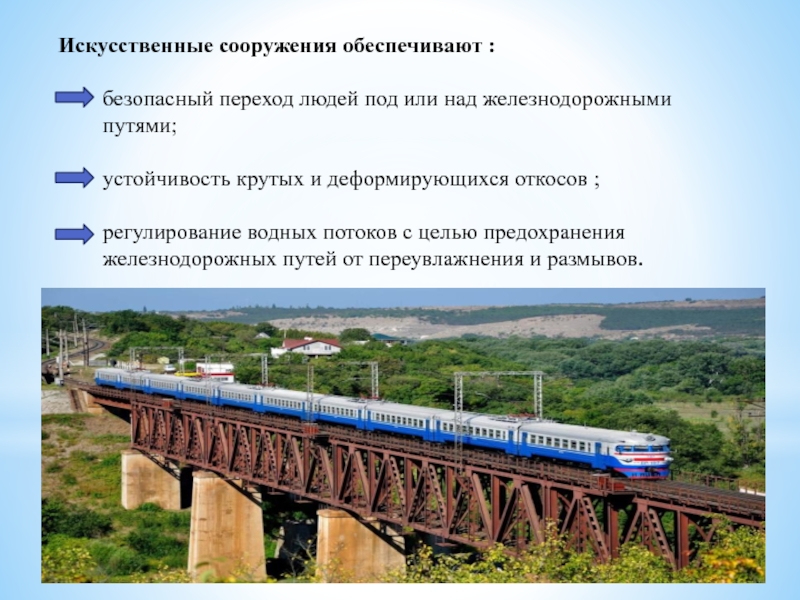

над железнодорожными
путями;

устойчивость крутых и деформирующихся откосов ;

регулирование водных потоков с целью предохранения
железнодорожных путей от переувлажнения и размывов.

тоннели, виадуки, эстакады, пешеходные мосты, подпорные стенки, регуляционные сооружения, дюкеры, галереи, селеспуски , лотки, быстротоки, фильтрующие насыпи, причалы паромных переправ. Более 90% всех искусственных сооружений составляют мосты и трубы.

дорога через какое-либо препятствие. Чаще всего это река, русло потока дождевой и талой воды, ручей, железнодорожные и трамвайные пути, автомобильная дорога, глубокое ущелье, городская территория.

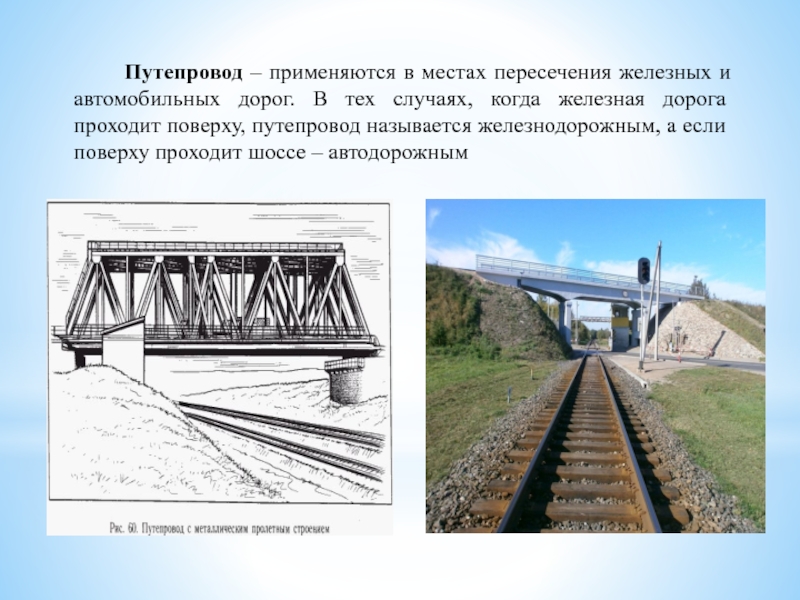

и автомобильных дорог. В тех случаях, когда железная дорога проходит поверху, путепровод называется железнодорожным, а если поверху проходит шоссе – автодорожным

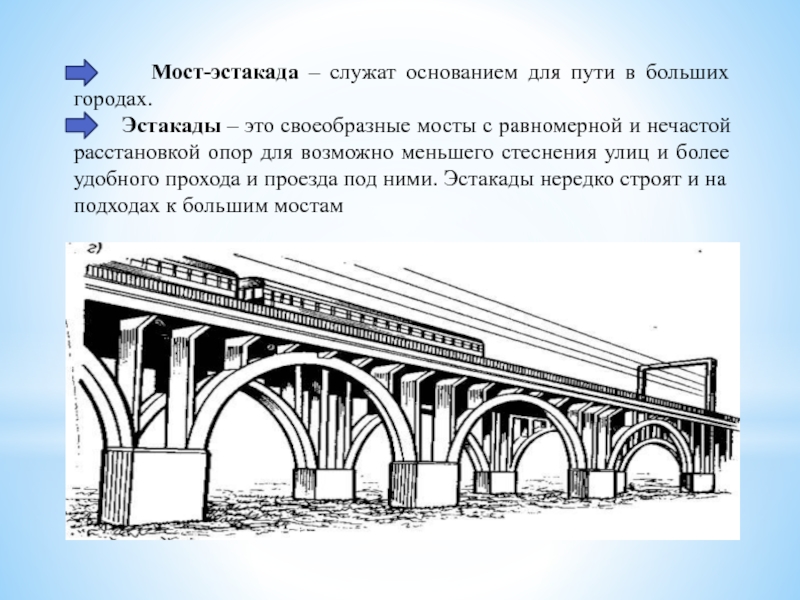

больших городах.
Эстакады – это своеобразные мосты с равномерной и нечастой расстановкой опор для возможно меньшего стеснения улиц и более удобного прохода и проезда под ними. Эстакады нередко строят и на подходах к большим мостам

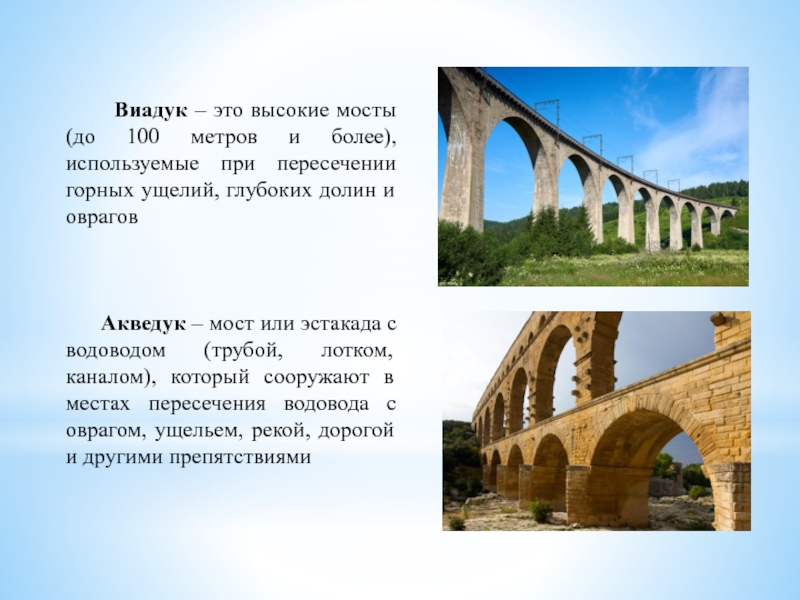

метров и более), используемые при пересечении горных ущелий, глубоких долин и оврагов



Акведук – мост или эстакада с водоводом (трубой, лотком, каналом), который сооружают в местах пересечения водовода с оврагом, ущельем, рекой, дорогой и другими препятствиями

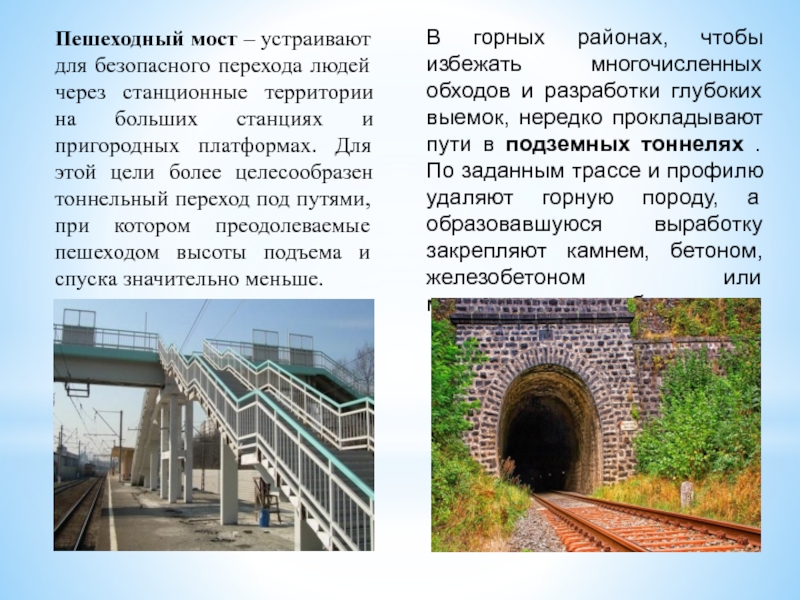

на больших станциях и пригородных платформах. Для этой цели более целесообразен тоннельный переход под путями, при котором преодолеваемые пешеходом высоты подъема и спуска значительно меньше.

В горных районах, чтобы избежать многочисленных обходов и разработки глубоких выемок, нередко прокладывают пути в подземных тоннелях . По заданным трассе и профилю удаляют горную породу, а образовавшуюся выработку закрепляют камнем, бетоном, железобетоном или металлическими тюбингами.

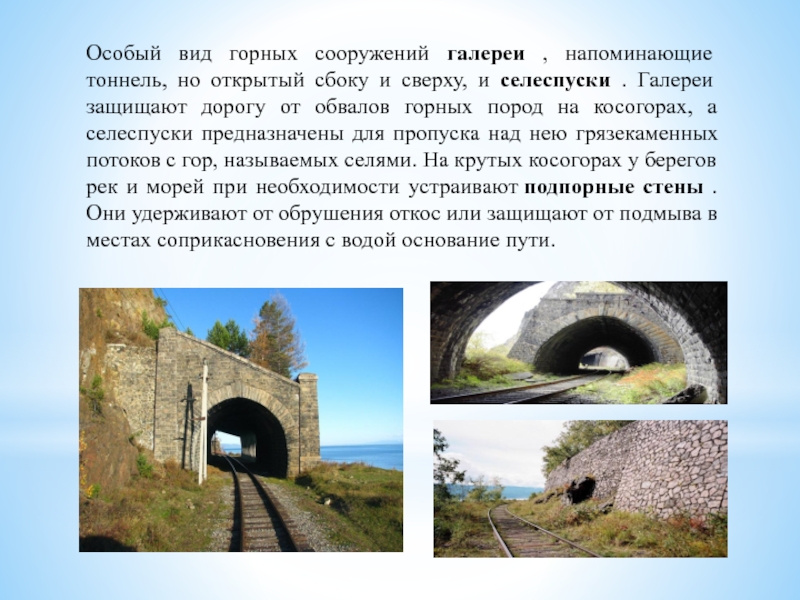

и сверху, и селеспуски . Галереи защищают дорогу от обвалов горных пород на косогорах, а селеспуски предназначены для пропуска над нею грязекаменных потоков с гор, называемых селями. На крутых косогорах у берегов рек и морей при необходимости устраивают подпорные стены .Они удерживают от обрушения откос или защищают от подмыва в местах соприкасновения с водой основание пути.

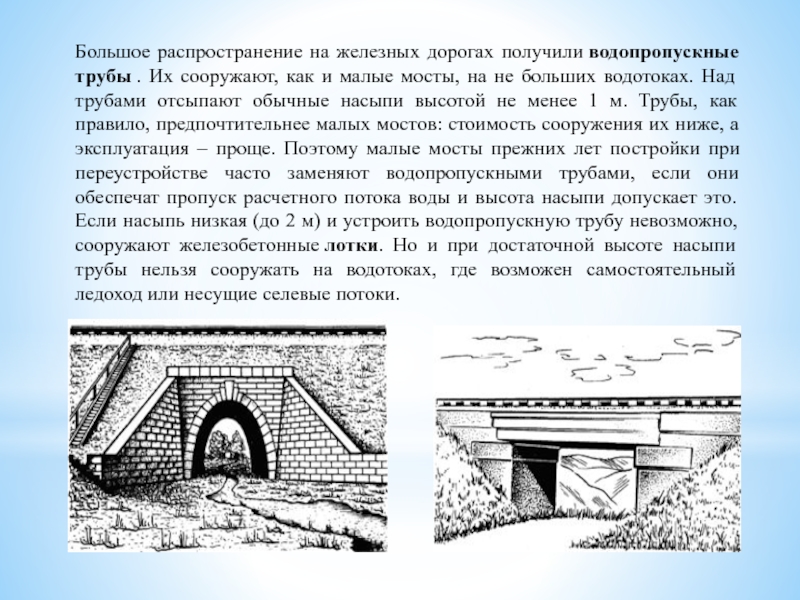

малые мосты, на не больших водотоках. Над трубами отсыпают обычные насыпи высотой не менее 1 м. Трубы, как правило, предпочтительнее малых мостов: стоимость сооружения их ниже, а эксплуатация – проще. Поэтому малые мосты прежних лет постройки при переустройстве часто заменяют водопропускными трубами, если они обеспечат пропуск расчетного потока воды и высота насыпи допускает это. Если насыпь низкая (до 2 м) и устроить водопропускную трубу невозможно, сооружают железобетонные лотки. Но и при достаточной высоте насыпи трубы нельзя сооружать на водотоках, где возможен самостоятельный ледоход или несущие селевые потоки.
