Презентация, доклад Схема расположения технологического оборудования АЗС

Содержание

герметичны;безопасны в эксплуатации и соответствовать противопожарным и экологическим нормам;оборудованы специальной аппаратурой постоянно контролирующей состояние хранимого продукта;оснащены оборудованием исключающим возможность перелива; иметь звуковую и световую сигнализацию. АЗС являются объектами повышенной опасности, вследствие быстрой воспламеняемости и

Слайд 1РЕЗЕРВУАРНЫЙ ПАРК АЗС

РЕЗЕРВУАРНЫЙ  ПАРК  АЗС

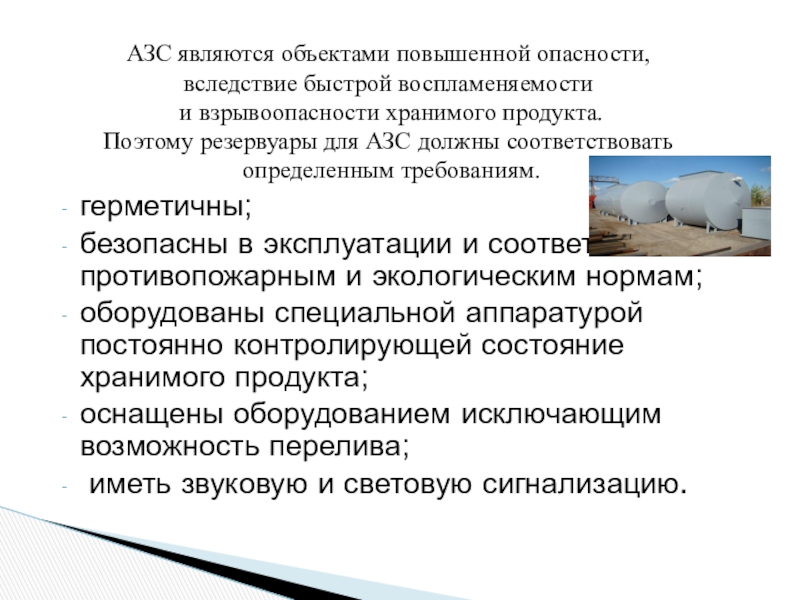

Слайд 2герметичны;
безопасны в эксплуатации и соответствовать противопожарным и экологическим нормам;
оборудованы специальной аппаратурой

постоянно контролирующей состояние хранимого продукта;
оснащены оборудованием исключающим возможность перелива;
иметь звуковую и световую сигнализацию.

АЗС являются объектами повышенной опасности, вследствие быстрой воспламеняемости и взрывоопасности хранимого продукта. Поэтому резервуары для АЗС должны соответствовать определенным требованиям.

герметичны;безопасны в эксплуатации и соответствовать противопожарным и экологическим нормам;оборудованы специальной аппаратурой постоянно контролирующей состояние хранимого продукта;оснащены оборудованием

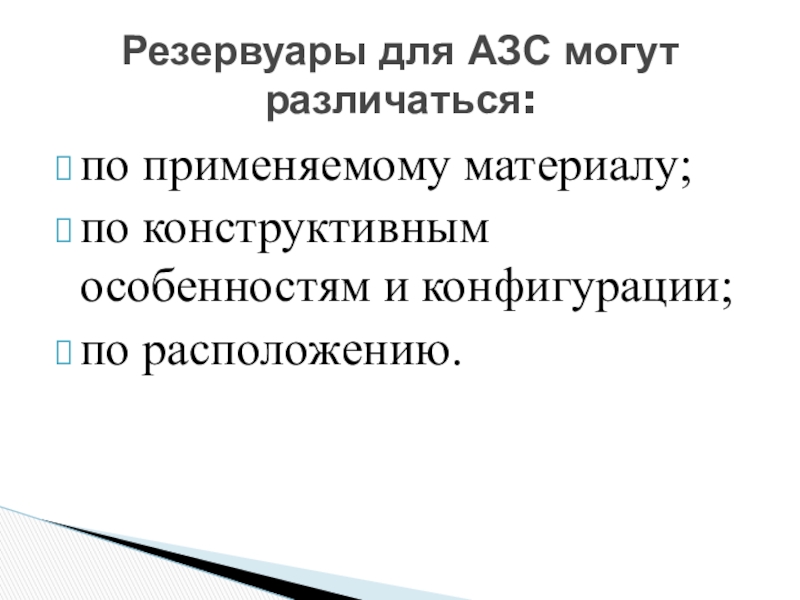

Слайд 3по применяемому материалу;
по конструктивным особенностям и конфигурации;
по расположению.

Резервуары для АЗС могут

различаться:
по применяемому материалу;по конструктивным особенностям и конфигурации;по расположению.Резервуары для АЗС могут различаться:

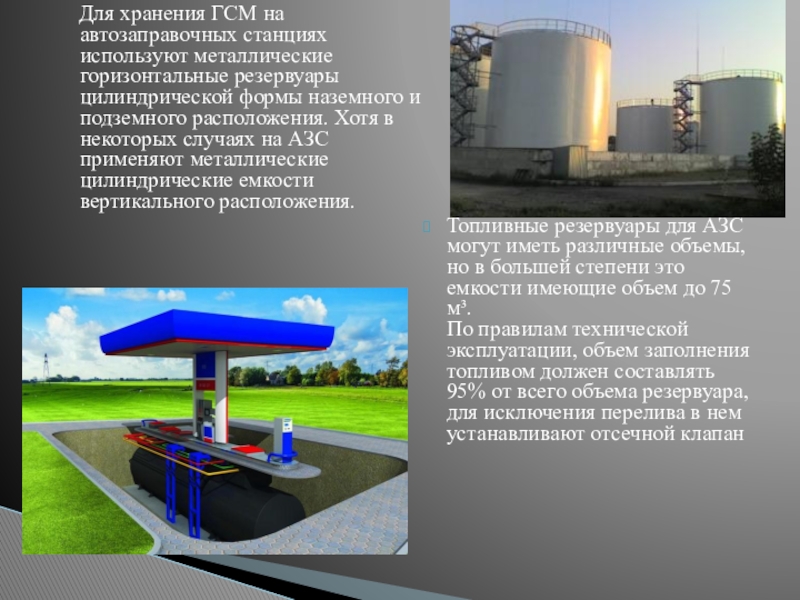

Слайд 4 Для хранения ГСМ на автозаправочных станциях используют металлические горизонтальные

резервуары цилиндрической формы наземного и подземного расположения. Хотя в некоторых случаях на АЗС применяют металлические цилиндрические емкости вертикального расположения.


Топливные резервуары для АЗС могут иметь различные объемы, но в большей степени это емкости имеющие объем до 75 м³. По правилам технической эксплуатации, объем заполнения топливом должен составлять 95% от всего объема резервуара, для исключения перелива в нем устанавливают отсечной клапан

Для хранения ГСМ на автозаправочных станциях используют металлические горизонтальные резервуары цилиндрической формы наземного и подземного

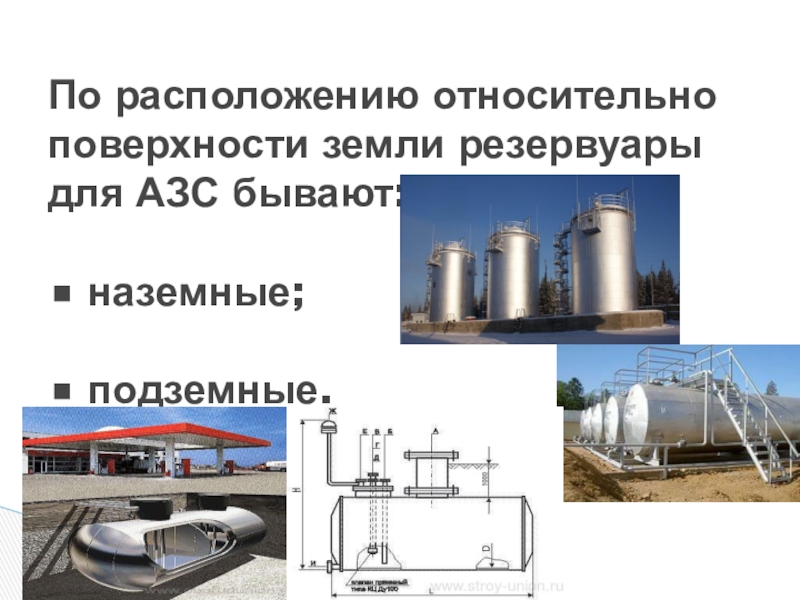

Слайд 5По расположению относительно поверхности земли резервуары для АЗС бывают: • наземные; • подземные.

По расположению относительно поверхности земли резервуары для АЗС бывают:  • наземные;  • подземные.

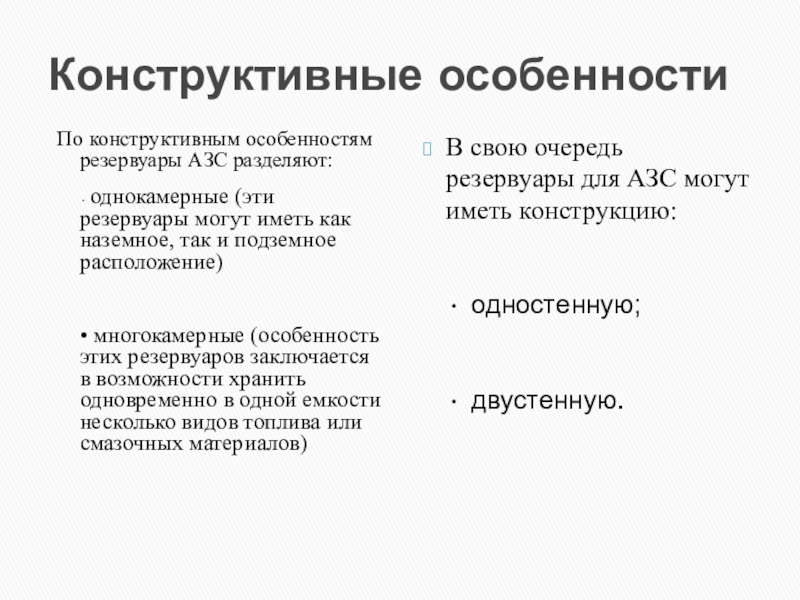

Слайд 6Конструктивные особенности
По конструктивным особенностям резервуары АЗС разделяют:
• однокамерные (эти резервуары могут

иметь как наземное, так и подземное расположение)

• многокамерные (особенность этих резервуаров заключается в возможности хранить одновременно в одной емкости несколько видов топлива или смазочных материалов)

В свою очередь резервуары для АЗС могут иметь конструкцию:

• одностенную;

• двустенную.

Конструктивные особенностиПо конструктивным особенностям резервуары АЗС разделяют: • однокамерные (эти резервуары могут иметь как наземное, так и

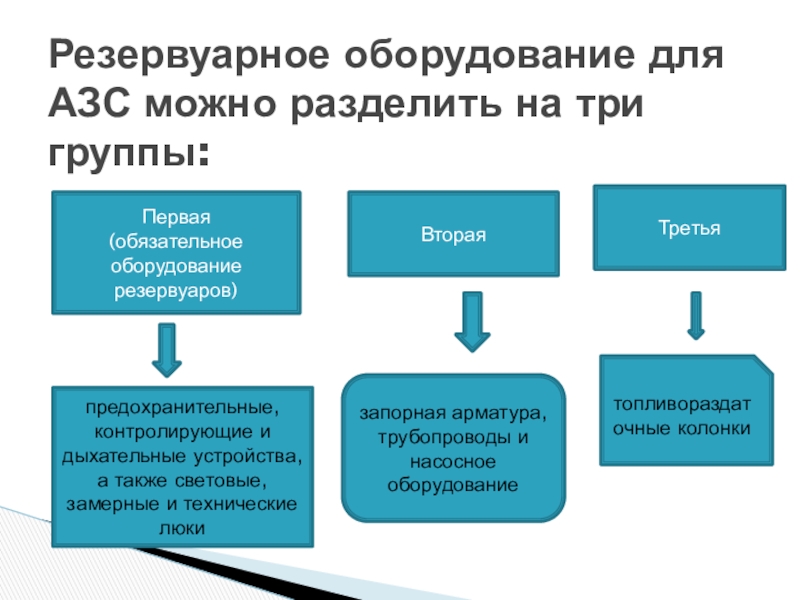

Слайд 7Резервуарное оборудование для АЗС можно разделить на три группы:
Первая
(обязательное оборудование

резервуаров)

Вторая

Третья

предохранительные, контролирующие и дыхательные устройства, а также световые, замерные и технические люки

запорная арматура, трубопроводы и насосное оборудование

топливораздаточные колонки

Резервуарное оборудование для АЗС можно разделить на три группы:Первая (обязательное оборудование резервуаров)Вторая Третьяпредохранительные, контролирующие и дыхательные устройства,

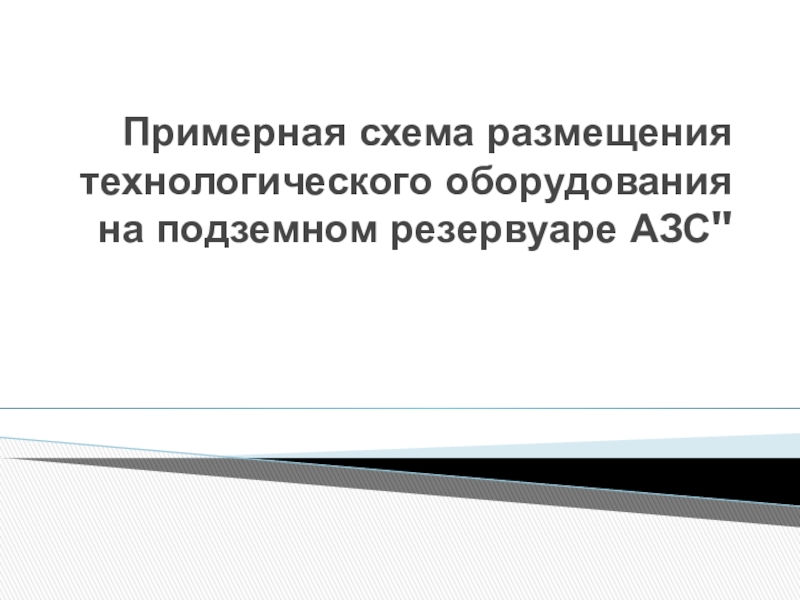

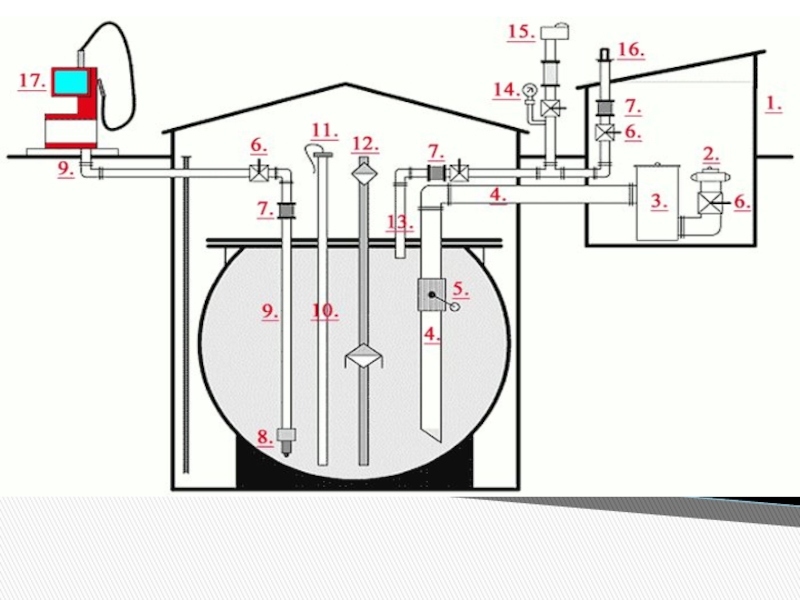

Слайд 8 Примерная схема размещения технологического оборудования на подземном резервуаре АЗС"

Примерная схема размещения технологического оборудования на подземном резервуаре АЗС

Слайд 10Технологический отсек узла наполнения
Муфта сливная МС (не требуется при установке узла налива

УН-80 или фильтра ФСС)
Узел наполнения УН-80 ; Фильтр сливной
Линия наполнения резервуара
Клапан отсечные поплавковый ОК-80, КОП-80, КОП-80А ; Ограничитель налива ОН-80А
Кран шаровый
Огнепреградитель ОП
Клапан приёмный КП
Линия выдачи нефтепродукта
Трубопровод замера уровня и отбора проб
Люк замерный ЛЗ
Уровнемер
Линия деаэрации
Мановакуумметр
Клапан дыхательный СМДК
Узел рециркуляции паров
Топливораздаточная колонка

Технологический отсек узла наполненияМуфта сливная МС (не требуется при установке узла налива УН-80 или фильтра ФСС)Узел наполнения УН-80 ; Фильтр

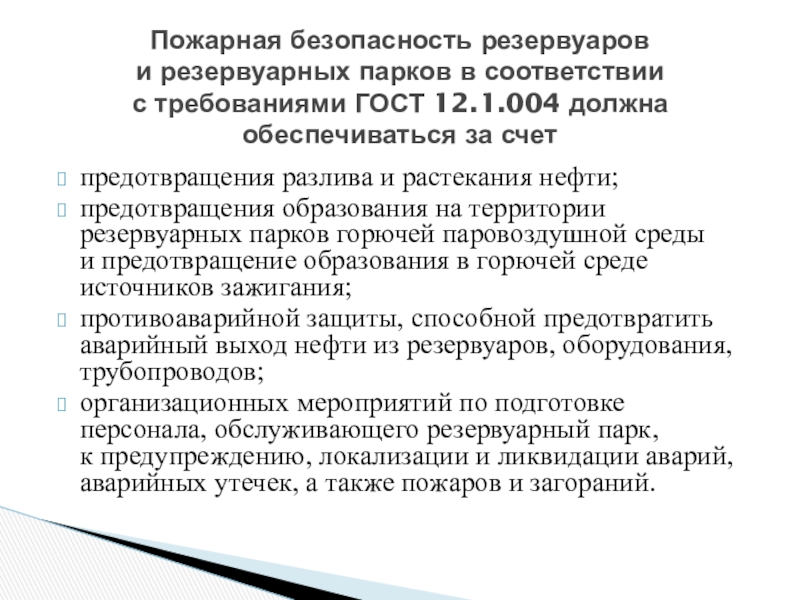

Слайд 11
предотвращения разлива и растекания нефти;
предотвращения образования на территории резервуарных парков горючей паровоздушной среды

и предотвращение образования в горючей среде источников зажигания;
противоаварийной защиты, способной предотвратить аварийный выход нефти из резервуаров, оборудования, трубопроводов;
организационных мероприятий по подготовке персонала, обслуживающего резервуарный парк, к предупреждению, локализации и ликвидации аварий, аварийных утечек, а также пожаров и загораний.

Пожарная безопасность резервуаров и резервуарных парков в соответствии с требованиями ГОСТ 12.1.004 должна обеспечиваться за счет

предотвращения разлива и растекания нефти;предотвращения образования на территории резервуарных парков горючей паровоздушной среды и предотвращение образования в горючей среде источников зажигания;противоаварийной
