спиральных поверхностей различного профиля, образованных на телах вращения.
Резьба – это поверхность выступа, образованная при винтовом движении плоского контура по боковой поверхности прямого кругового цилиндра или конуса. Форма плоского контура, образующего профиль резьбы, является одной из основных характеристик резьб и может быть различной.
Основные параметры резьбы изображены на рис.1.

осевого сечения.

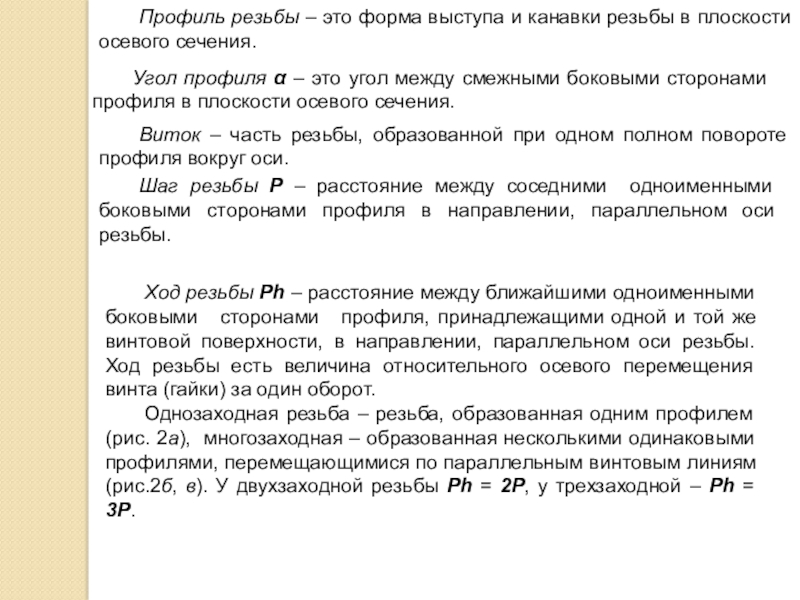

Угол профиля α – это угол между смежными боковыми сторонами профиля в плоскости осевого сечения.

Виток – часть резьбы, образованной при одном полном повороте профиля вокруг оси.

Шаг резьбы Р – расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы.

Ход резьбы Рh – расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. Ход резьбы есть величина относительного осевого перемещения винта (гайки) за один оборот.
Однозаходная резьба – резьба, образованная одним профилем (рис. 2а), многозаходная – образованная несколькими одинаковыми профилями, перемещающимися по параллельным винтовым линиям (рис.2б, в). У двухзаходной резьбы Рh = 2Р, у трехзаходной – Рh = 3Р.

трапецеидальные, прямоугольные, круглые и другие резьбы;
по форме поверхности – цилиндрические (резьба, образованная на цилиндрической поверхности), конические (резьба, образованная на конической поверхности);
по расположению – наружная (резьба, образованная на наружной цилиндрической или конической поверхности) и внутренняя (резьба, образованная на внутренней цилиндрической или конической поверхности);
по эксплуатационному назначению – крепежные, крепежно-уплотнительные, ходовые и специальные;

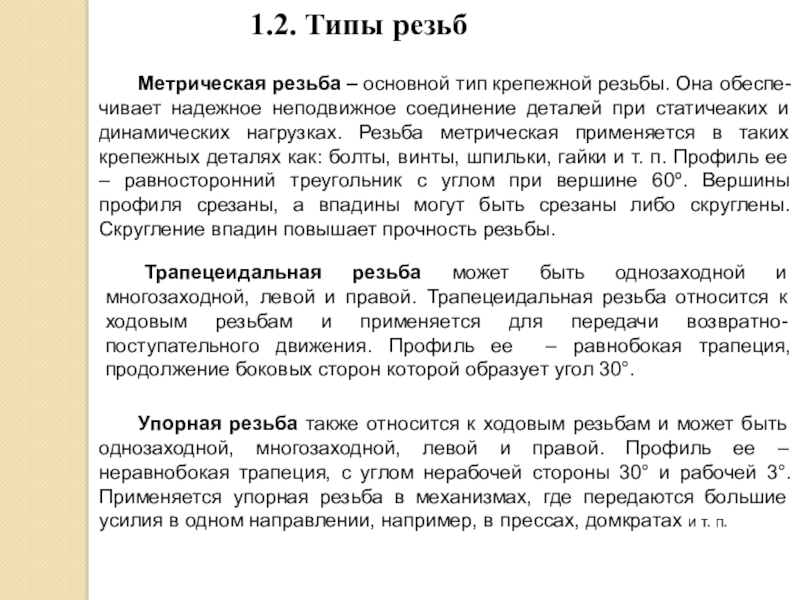

Крепежная резьба – резьба, которая обеспечивает неподвижное соединение деталей. К этому типу относится метрическая резьба.

надежное неподвижное соединение деталей при статичеаких и динамических нагрузках. Резьба метрическая применяется в таких крепежных деталях как: болты, винты, шпильки, гайки и т. п. Профиль ее – равносторонний треугольник с углом при вершине 60º. Вершины профиля срезаны, а впадины могут быть срезаны либо скруглены. Скругление впадин повышает прочность резьбы.

Трапецеидальная резьба может быть однозаходной и многозаходной, левой и правой. Трапецеидальная резьба относится к ходовым резьбам и применяется для передачи возвратно-поступательного движения. Профиль ее – равнобокая трапеция, продолжение боковых сторон которой образует угол 30°.

Упорная резьба также относится к ходовым резьбам и может быть однозаходной, многозаходной, левой и правой. Профиль ее – неравнобокая трапеция, с углом нерабочей стороны 30° и рабочей 3°. Применяется упорная резьба в механизмах, где передаются большие усилия в одном направлении, например, в прессах, домкратах и т. п.

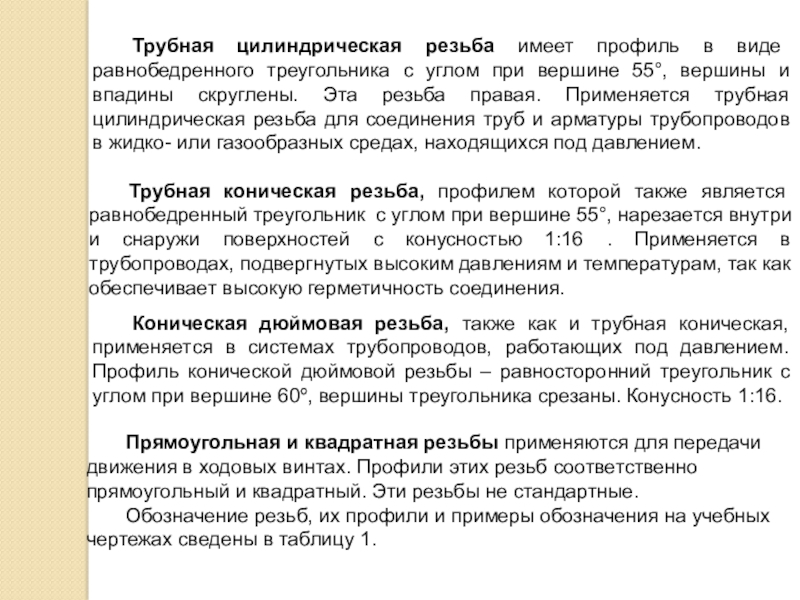

при вершине 55°, вершины и впадины скруглены. Эта резьба правая. Применяется трубная цилиндрическая резьба для соединения труб и арматуры трубопроводов в жидко- или газообразных средах, находящихся под давлением.

Трубная коническая резьба, профилем которой также является равнобедренный треугольник с углом при вершине 55°, нарезается внутри и снаружи поверхностей с конусностью 1:16 . Применяется в трубопроводах, подвергнутых высоким давлениям и температурам, так как обеспечивает высокую герметичность соединения.

Коническая дюймовая резьба, также как и трубная коническая, применяется в системах трубопроводов, работающих под давлением. Профиль конической дюймовой резьбы – равносторонний треугольник с углом при вершине 60º, вершины треугольника срезаны. Конусность 1:16.

Прямоугольная и квадратная резьбы применяются для передачи движения в ходовых винтах. Профили этих резьб соответственно прямоугольный и квадратный. Эти резьбы не стандартные.

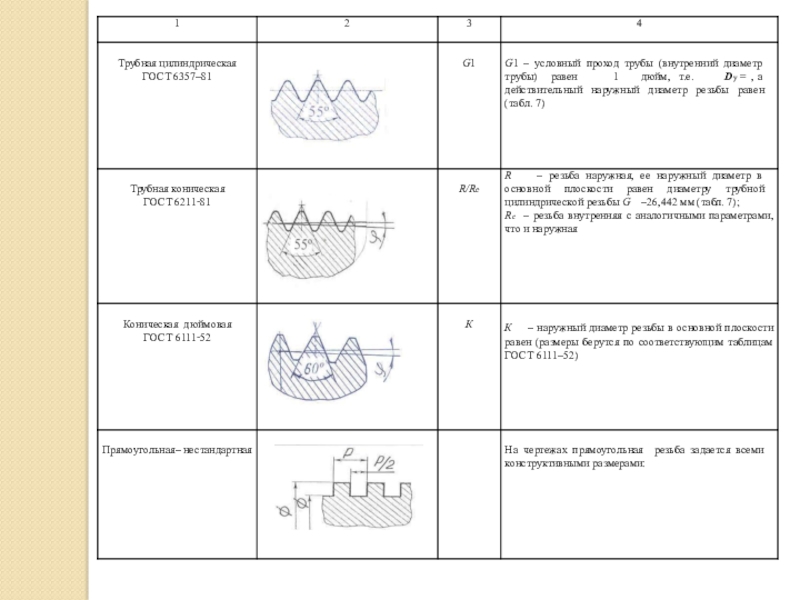

Обозначение резьб, их профили и примеры обозначения на учебных чертежах сведены в таблицу 1.

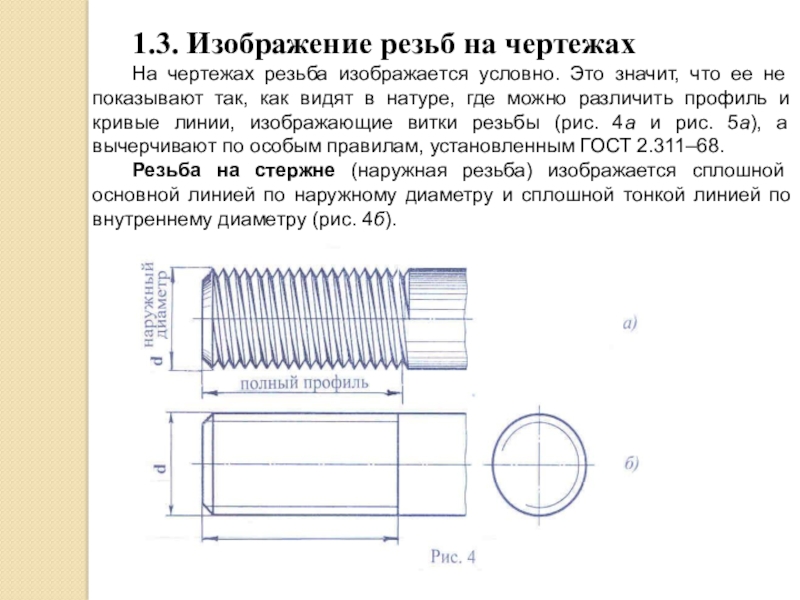

что ее не показывают так, как видят в натуре, где можно различить профиль и кривые линии, изображающие витки резьбы (рис. 4а и рис. 5а), а вычерчивают по особым правилам, установленным ГОСТ 2.311–68.
Резьба на стержне (наружная резьба) изображается сплошной основной линией по наружному диаметру и сплошной тонкой линией по внутреннему диаметру (рис. 4б).

и сплошной тонкой линией по наружному диаметру (рис. 5б).

На изображениях, где резьбовой стержень или резьбовое отверстие проецируется в виде окружности, дуга сплошной тонкой линии составляет ¾ окружности и разомкнута в любом месте, но не по центровым линиям.

дуги окружности) не менее, чем на 0,8 мм и не более величины шага резьбы. Обычно внутренний диаметр резьбы при ее изображении принимают равным примерно 0,85 наружного.
В разрезе штриховку доводят до внутреннего диаметра резьбы в отверстии, т.е. до сплошной толстой основной линии (рис. 6а). Это правило относится и к изображению резьбы на стержне (рис. 6б).
Сплошная тонкая линия должна пересекать границу фаски на стержне или в отверстии (рис. 7).
Фаска – срезанный угол торца детали на стержне или в отверстии.

Сама же фаска, если она не имеет конструктивного назначения, на видах, где стержень или отверстие проецируется в виде окружности, не изображается.

линиями одной толщины по наружному и внутреннему диаметрам (рис. 8).

Коническую резьбу изображают так же, как и цилиндрическую, но следует руководствоваться следующим правилом: вначале сплошными основными линиями проводятся окружности видимых контуров конической поверхности до нарезки резьбы, а затем проводится тонкая линия дуги на ¾ окружности только того торца поверхности, который обращен к зрителю (рис. 9).

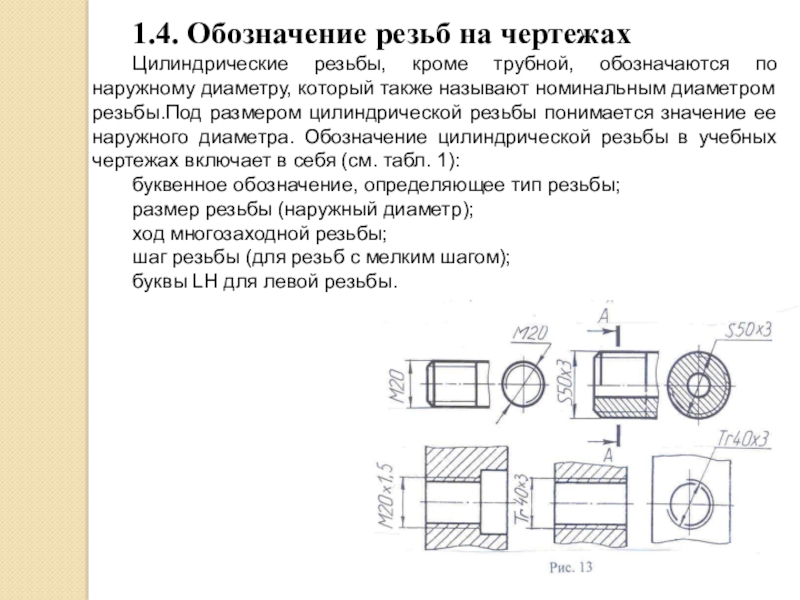

диаметру, который также называют номинальным диаметром резьбы.Под размером цилиндрической резьбы понимается значение ее наружного диаметра. Обозначение цилиндрической резьбы в учебных чертежах включает в себя (см. табл. 1):
буквенное обозначение, определяющее тип резьбы;
размер резьбы (наружный диаметр);
ход многозаходной резьбы;
шаг резьбы (для резьб с мелким шагом);
буквы LH для левой резьбы.

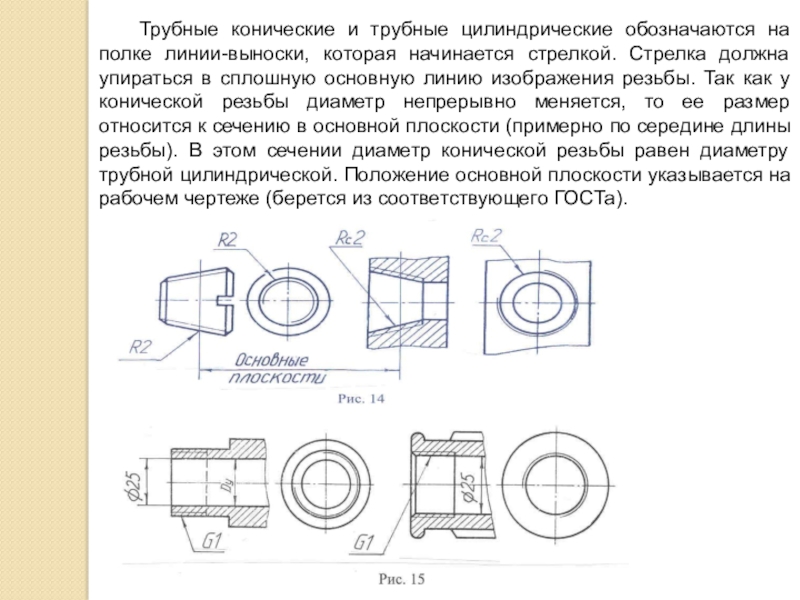

стрелкой. Стрелка должна упираться в сплошную основную линию изображения резьбы. Так как у конической резьбы диаметр непрерывно меняется, то ее размер относится к сечению в основной плоскости (примерно по середине длины резьбы). В этом сечении диаметр конической резьбы равен диаметру трубной цилиндрической. Положение основной плоскости указывается на рабочем чертеже (берется из соответствующего ГОСТа).
