Презентация, доклад Регулировка коммутационной аппаратуры.
Содержание
- 1. Презентация: Регулировка коммутационной аппаратуры.
- 2. Регулировка контакторовВнешний осмотр2. Проверка изоляции катушек и
- 3. Регулировка главных контактовСимметричность расположения подвижных контактов относительно
- 4. Настройка контакторов под напряжениемИзмеряют напряжение включения –

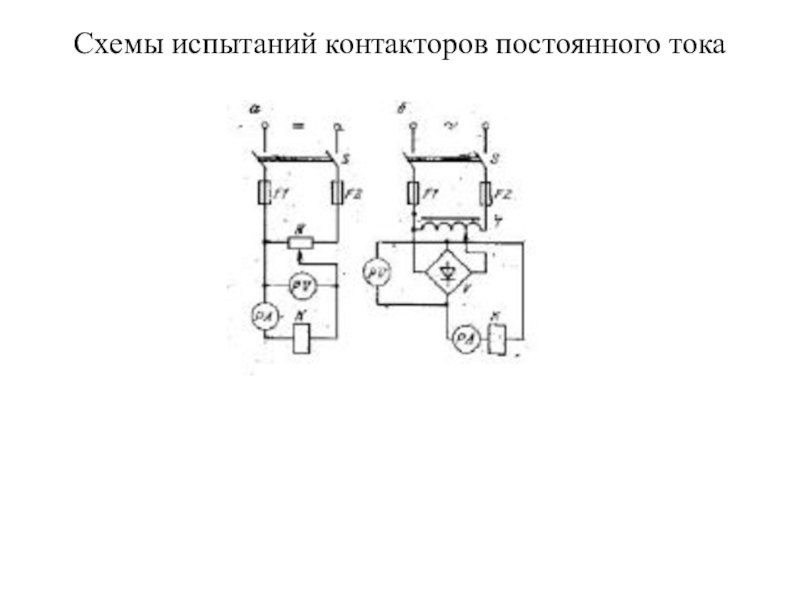

- 5. Схемы испытаний контакторов постоянного тока

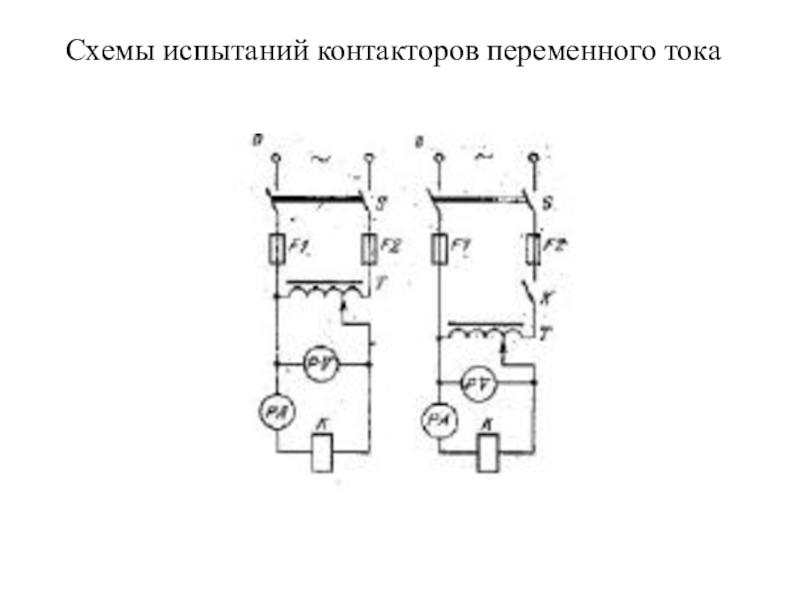

- 6. Схемы испытаний контакторов переменного тока
- 7. Выполняют следующие операциипроводят замену или регулировку контактных
- 8. Проверка, регулировка и испытание реле.При внешнем осмотре

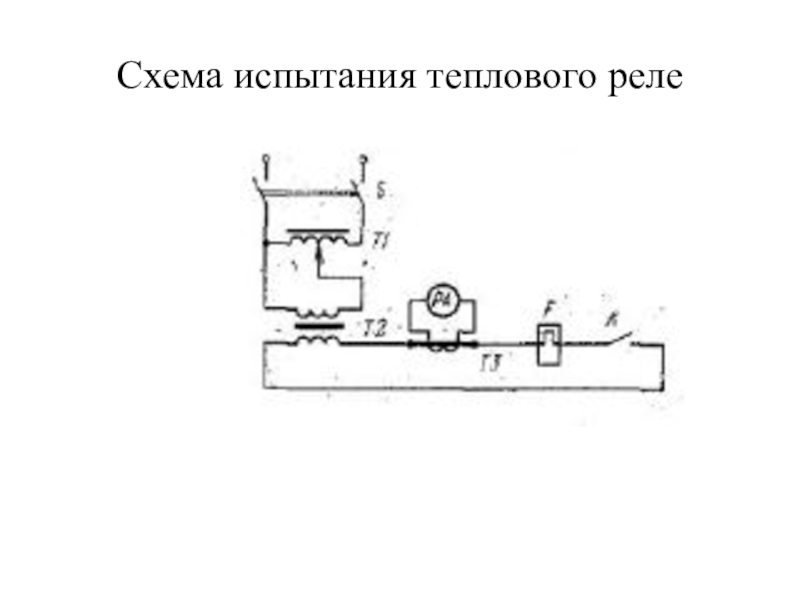

- 9. Схема испытания теплового реле
Регулировка контакторовВнешний осмотр2. Проверка изоляции катушек и контактов3. Сопротивление катушек постоянному току4. Регулировка механической части5. Испытание и настройка под напряжением

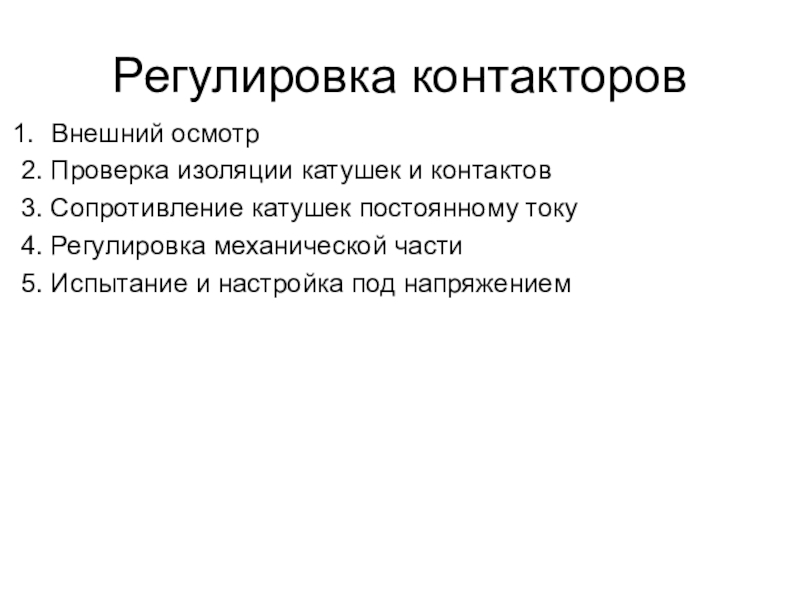

Слайд 2Регулировка контакторов
Внешний осмотр
2. Проверка изоляции катушек и контактов
3. Сопротивление катушек постоянному
току
4. Регулировка механической части
5. Испытание и настройка под напряжением
4. Регулировка механической части
5. Испытание и настройка под напряжением

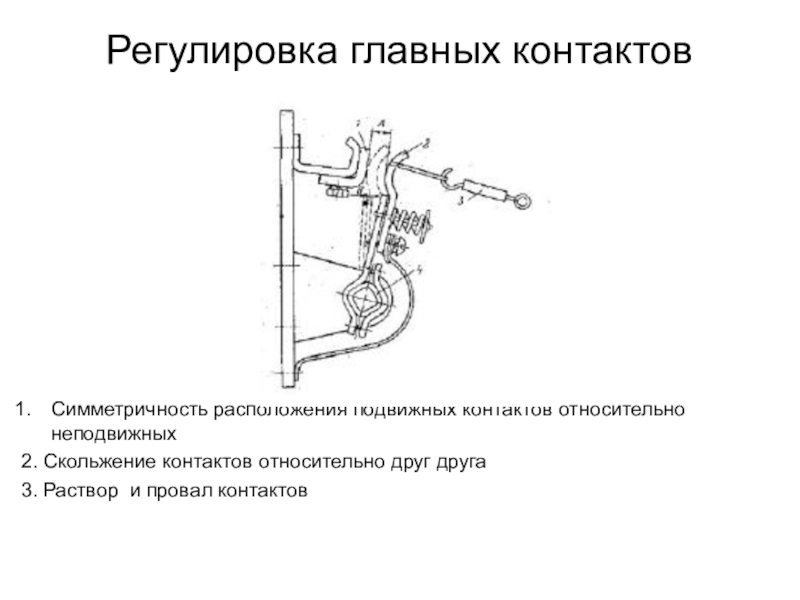

Слайд 3Регулировка главных контактов
Симметричность расположения подвижных контактов относительно неподвижных
2. Скольжение контактов относительно
друг друга
3. Раствор и провал контактов
3. Раствор и провал контактов

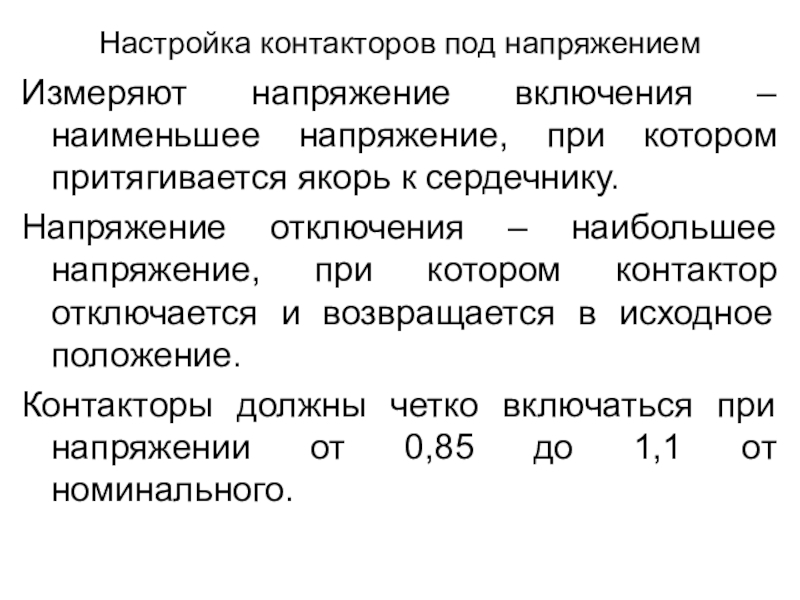

Слайд 4Настройка контакторов под напряжением
Измеряют напряжение включения – наименьшее напряжение, при котором
притягивается якорь к сердечнику.
Напряжение отключения – наибольшее напряжение, при котором контактор отключается и возвращается в исходное положение.
Контакторы должны четко включаться при напряжении от 0,85 до 1,1 от номинального.
Напряжение отключения – наибольшее напряжение, при котором контактор отключается и возвращается в исходное положение.
Контакторы должны четко включаться при напряжении от 0,85 до 1,1 от номинального.

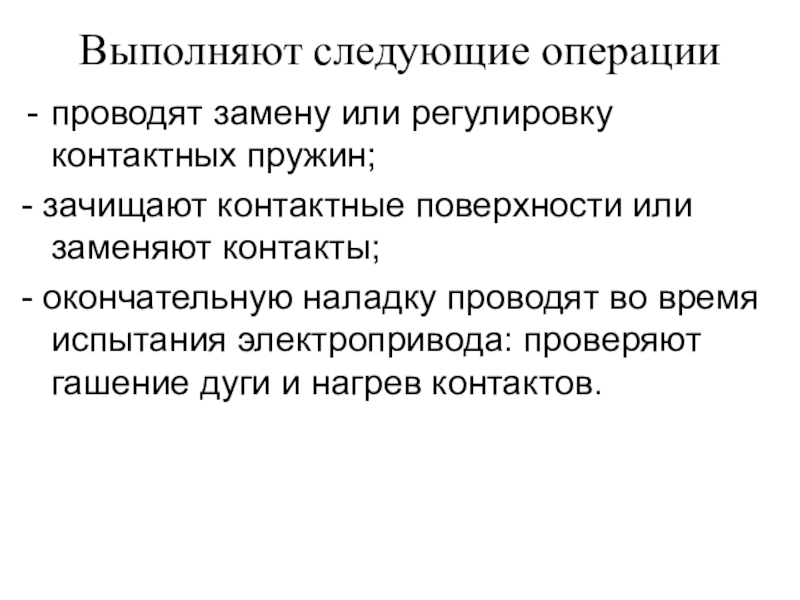

Слайд 7Выполняют следующие операции
проводят замену или регулировку контактных пружин;
- зачищают контактные поверхности
или заменяют контакты;
- окончательную наладку проводят во время испытания электропривода: проверяют гашение дуги и нагрев контактов.
- окончательную наладку проводят во время испытания электропривода: проверяют гашение дуги и нагрев контактов.

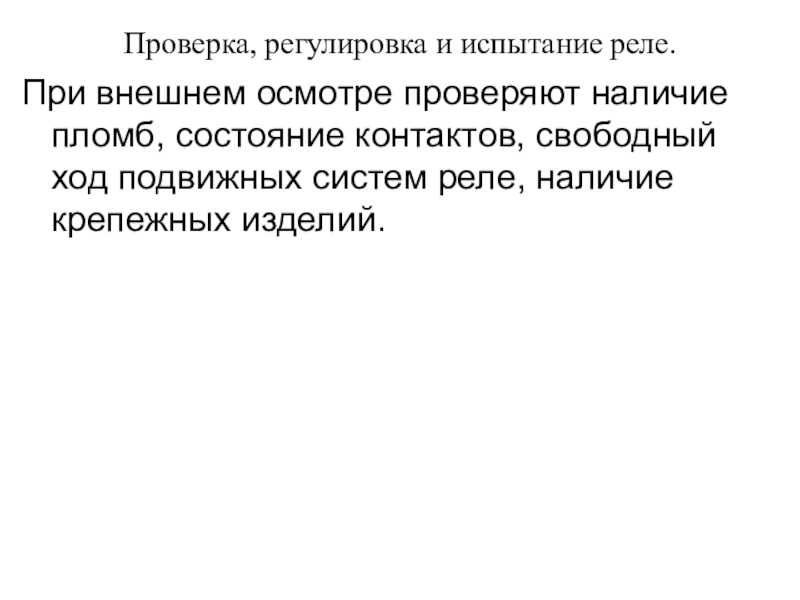

Слайд 8Проверка, регулировка и испытание реле.
При внешнем осмотре проверяют наличие пломб, состояние
контактов, свободный ход подвижных систем реле, наличие крепежных изделий.
