Презентация, доклад Пусковой двигатель с механизмом передач
Содержание
- 1. Презентация Пусковой двигатель с механизмом передач
- 2. Разрез трактора МТЗ-82 (с электроприводом)
- 3. Двухтактный пусковой двигатель
- 4. Передаточный механизм пускового двигателя3211 - сцепление 2 – обгонная муфта(муфта свободного хода)3 – автомат выключения

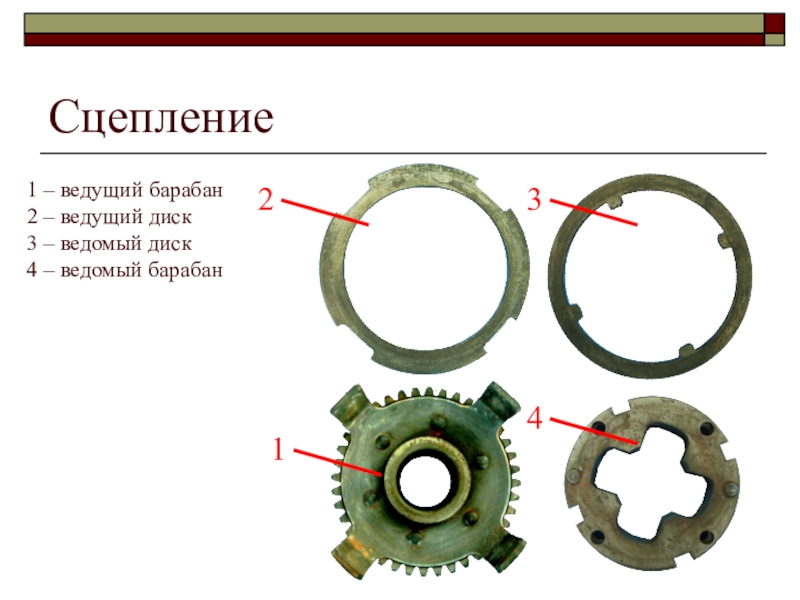

- 5. Сцепление12341 – ведущий барабан2 – ведущий диск3 – ведомый диск4 – ведомый барабан
- 6. Обгонная муфта (муфта свободного хода)12341 –
- 7. Автомат выключения11 – шестерня включения2 – грузы-защелки3
- 8. Редуктор выключенПри пуске дизеля шестерня включения 1
- 9. Редуктор включенКогда число оборотов вала редуктора 1

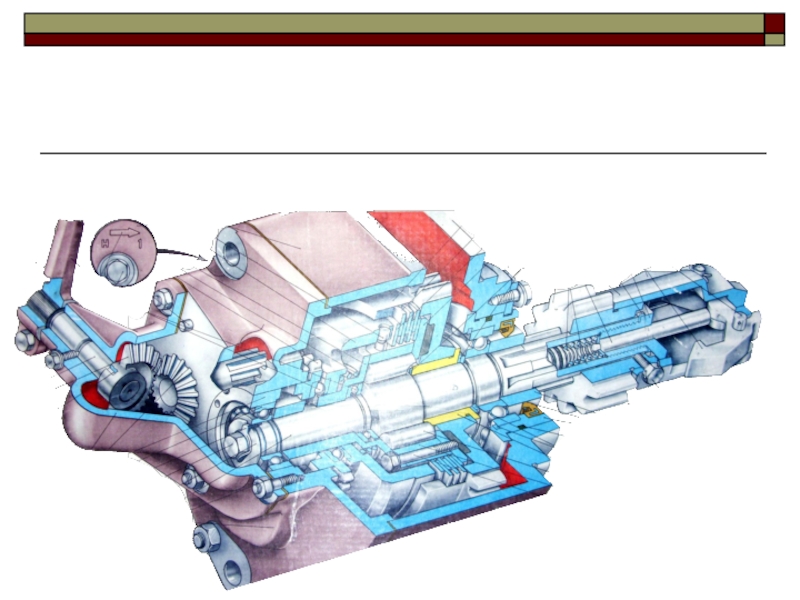

- 10. Слайд 10

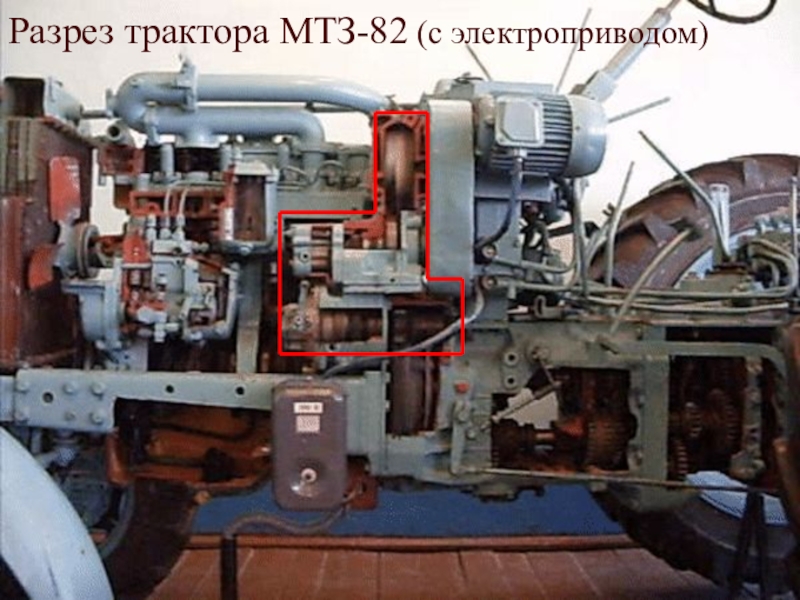

Разрез трактора МТЗ-82 (с электроприводом)

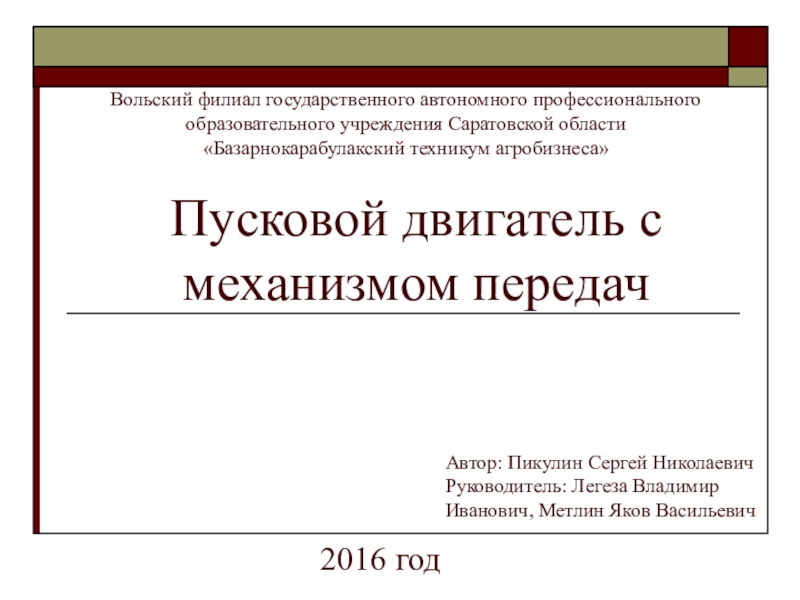

Слайд 1Пусковой двигатель с механизмом передач
Вольский филиал государственного автономного профессионального образовательного учреждения
Саратовской области
«Базарнокарабулакский техникум агробизнеса»
«Базарнокарабулакский техникум агробизнеса»

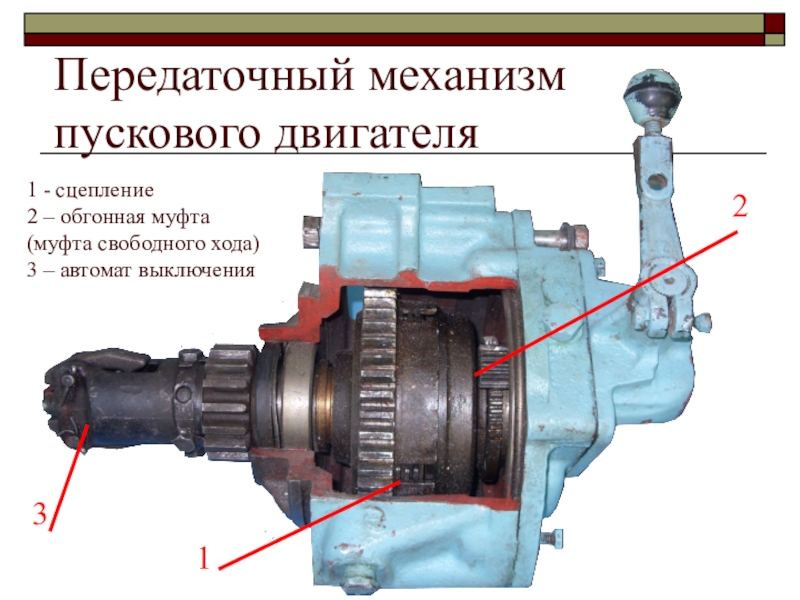

Слайд 4Передаточный механизм пускового двигателя
3
2
1
1 - сцепление
2 – обгонная муфта
(муфта свободного
хода)
3 – автомат выключения
3 – автомат выключения

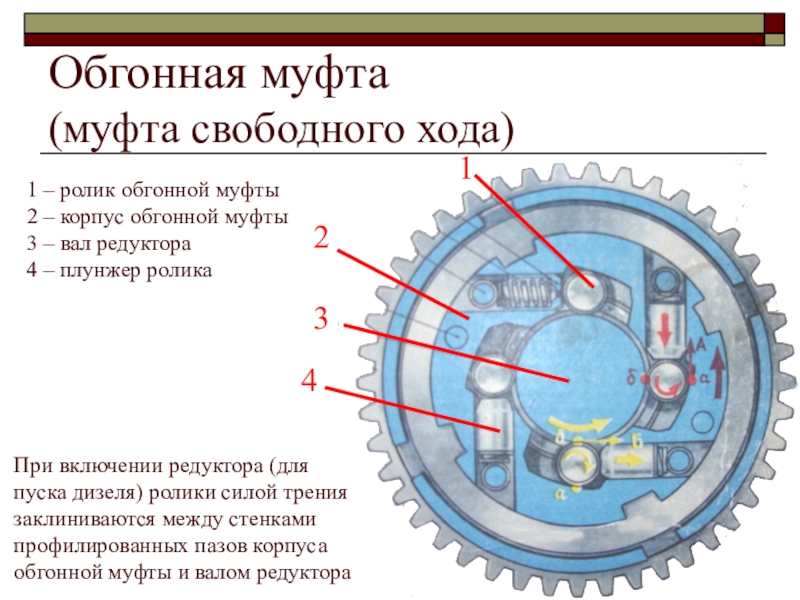

Слайд 6Обгонная муфта
(муфта свободного хода)
1
2
3
4
1 – ролик обгонной муфты
2 – корпус
обгонной муфты
3 – вал редуктора
4 – плунжер ролика
3 – вал редуктора
4 – плунжер ролика
При включении редуктора (для пуска дизеля) ролики силой трения заклиниваются между стенками профилированных пазов корпуса обгонной муфты и валом редуктора

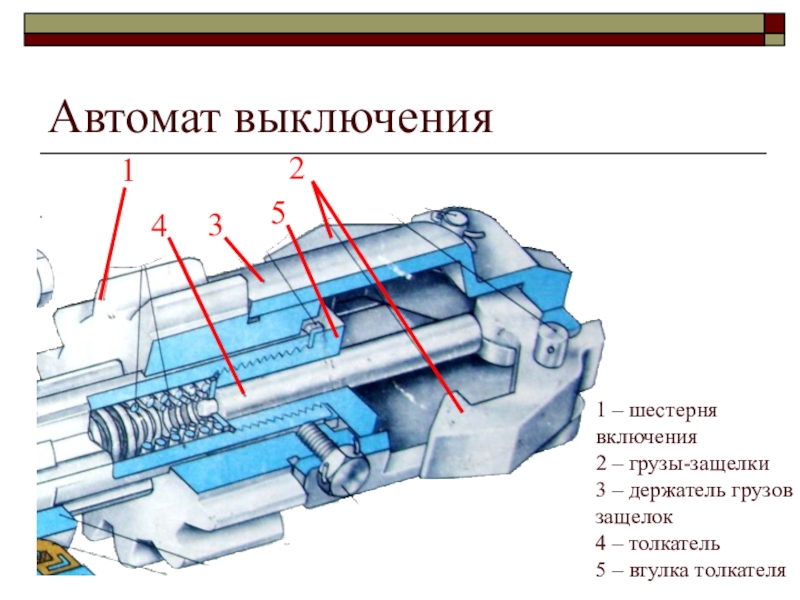

Слайд 7Автомат выключения
1
1 – шестерня включения
2 – грузы-защелки
3 – держатель грузов защелок
4
– толкатель
5 – втулка толкателя
5 – втулка толкателя
2
3
4
5

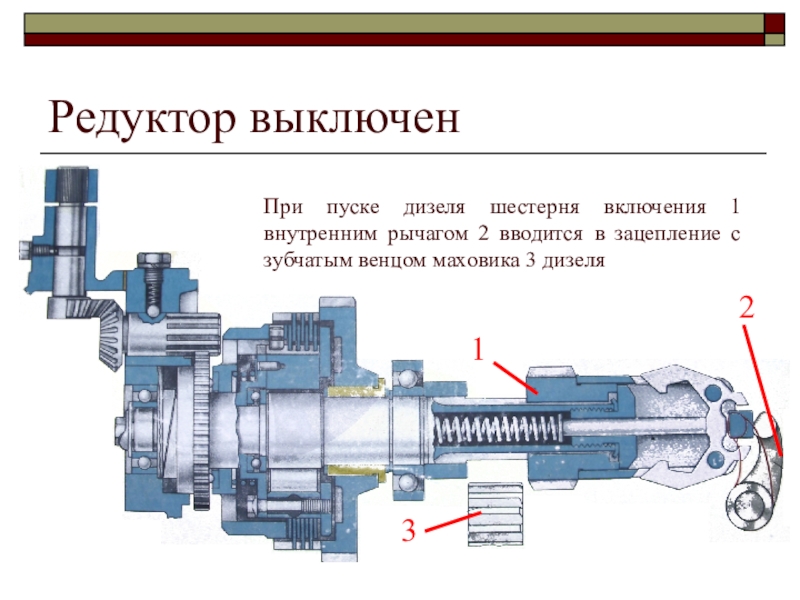

Слайд 8Редуктор выключен
При пуске дизеля шестерня включения 1 внутренним рычагом 2 вводится
в зацепление с зубчатым венцом маховика 3 дизеля
2
3
1

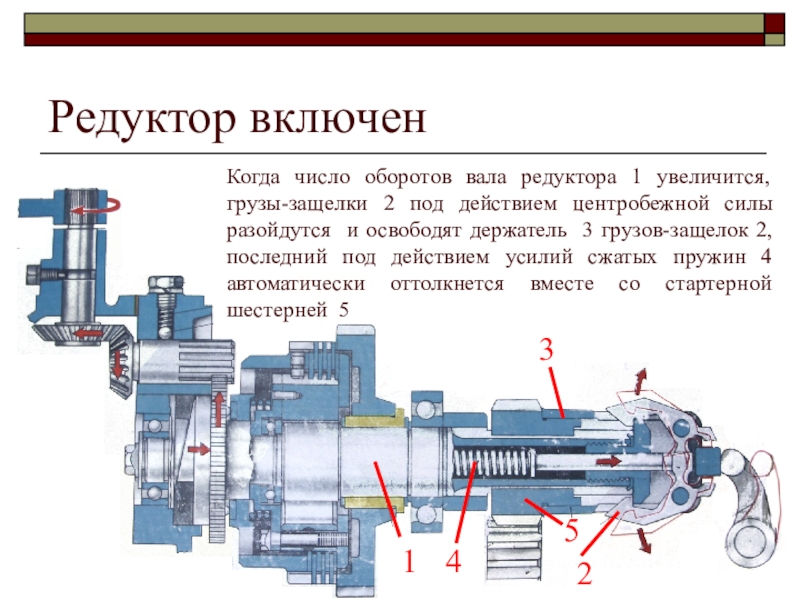

Слайд 9Редуктор включен
Когда число оборотов вала редуктора 1 увеличится, грузы-защелки 2 под
действием центробежной силы разойдутся и освободят держатель 3 грузов-защелок 2, последний под действием усилий сжатых пружин 4 автоматически оттолкнется вместе со стартерной шестерней 5
1
2
3
4
5
