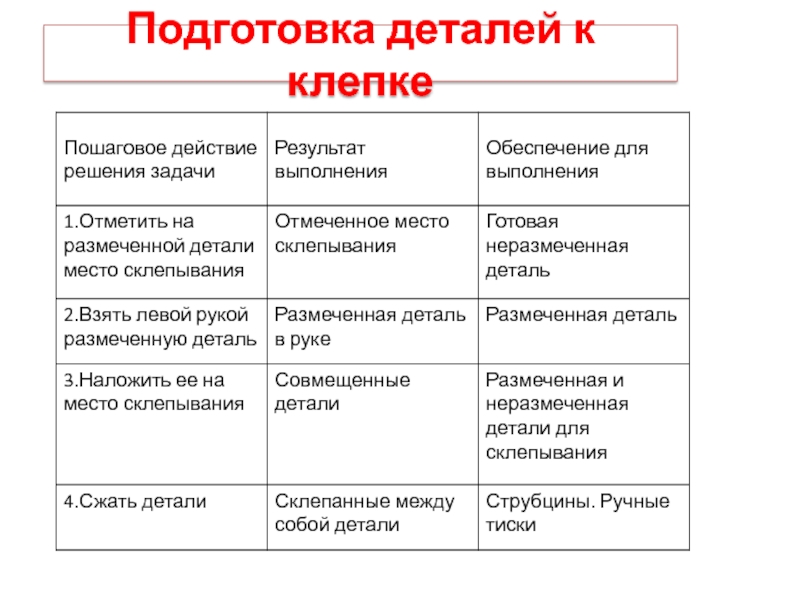

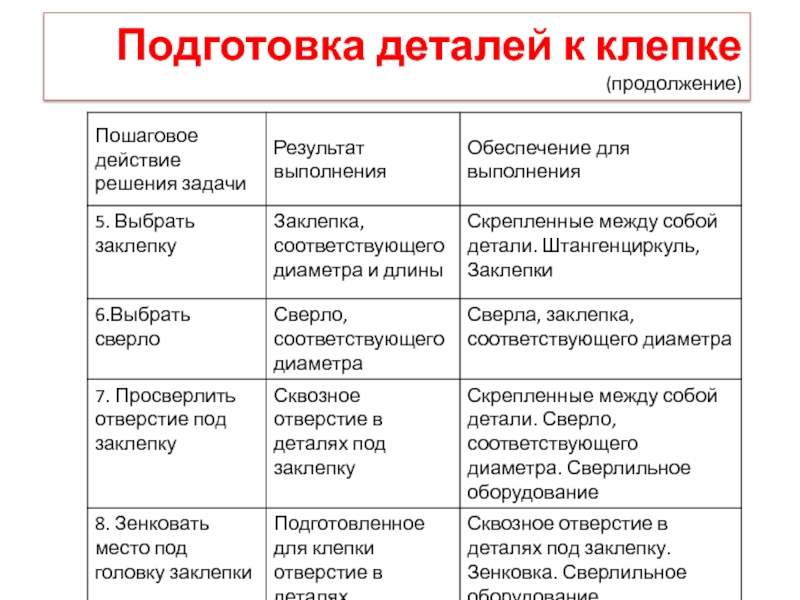

- 17. Подготовка деталей к клепке
- 18. Подготовка деталей к клепке (продолжение)
- 19. Технический процесс клепкиОсаживание стержня заклепкиПридание формы замыкающей головке при помощи молотка
- 20. Технический процесс клепкиПри расклёпывании металл упрочняется, поэтому
- 21. Технический процесс клепкиПод закладную головку ставят массивную
- 22. Виды заклепочных швовОднорядные внахлесткуОднорядные в стыковом соединении
- 23. Виды заклепочных швовОднорядные в стыковом соединении с

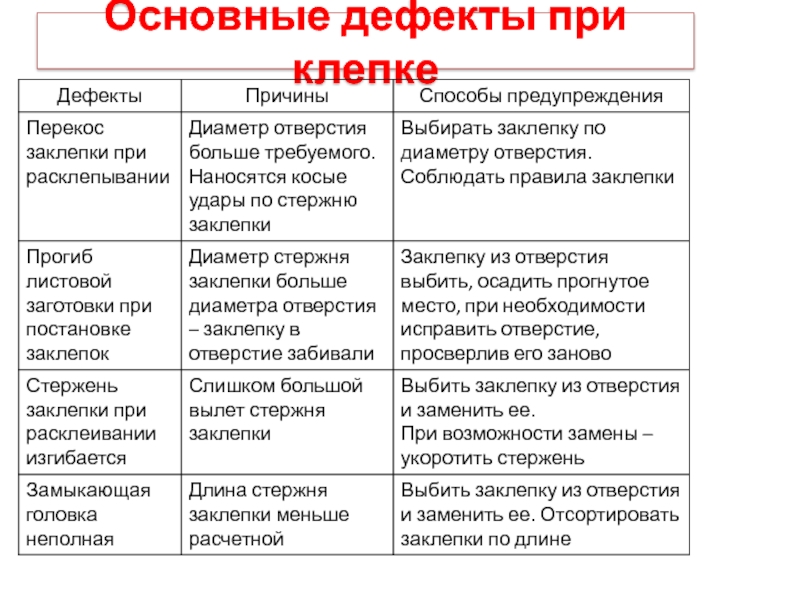

- 24. Основные дефекты при клепке
- 25. Меры безопасностиПри клепке следует выполнять общие требования

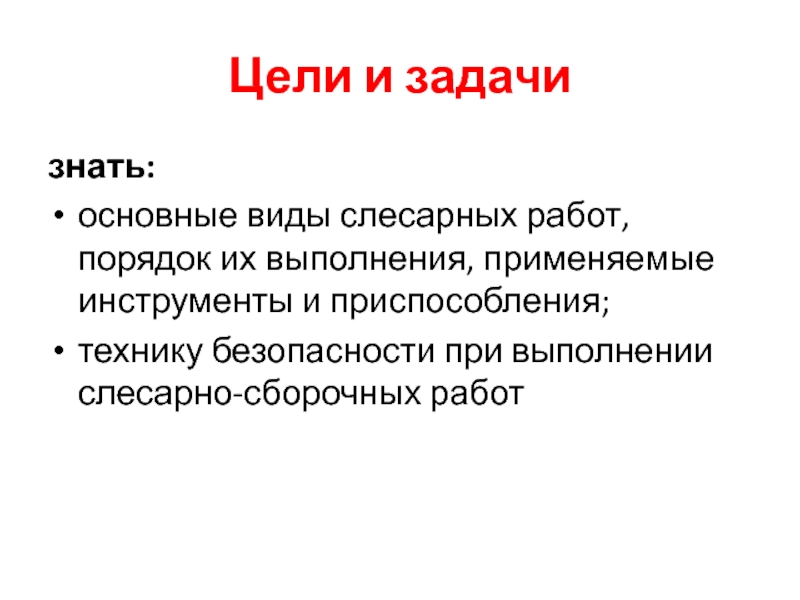

Цели и задачизнать:основные виды слесарных работ, порядок их выполнения, применяемые инструменты и приспособления;технику безопасности при выполнении слесарно-сборочных работ
Слайд 1МДК 07.01. Выполнение слесарных работ по ремонту автомобилей Раздел 1. Общеслесарные
работы
Слайд 2Цели и задачи
знать:
основные виды слесарных работ, порядок их выполнения, применяемые инструменты
и приспособления;
технику безопасности при выполнении слесарно-сборочных работ
технику безопасности при выполнении слесарно-сборочных работ
Слайд 3Задание
1. Заклепочные соединения
2. Виды заклепок
3. Инструмент, приспособления
4. Выбор заклепок
5. Выполнение отверстия
под заклепку
6. Способы клепки
7. Подготовка деталей к клепке
8. Технический процесс клепки
9. Основные дефекты при клепке
10. Меры безопасности
6. Способы клепки
7. Подготовка деталей к клепке
8. Технический процесс клепки
9. Основные дефекты при клепке
10. Меры безопасности
Слайд 4Заклепочные соединения
Клепкой называется процесс соединения двух или нескольких деталей с помощью
заклепок.
Этот вид соединения относится к группе неразъемных, так как разъединение склепанных деталей возможно только путем разрушения заклепки.
Заклепочные соединения широко применяют при изготовлении металлических конструкций мостов, ферм, рам, балок, а также в котлостроении, самолетостроении, судостроении и др.
Этот вид соединения относится к группе неразъемных, так как разъединение склепанных деталей возможно только путем разрушения заклепки.
Заклепочные соединения широко применяют при изготовлении металлических конструкций мостов, ферм, рам, балок, а также в котлостроении, самолетостроении, судостроении и др.

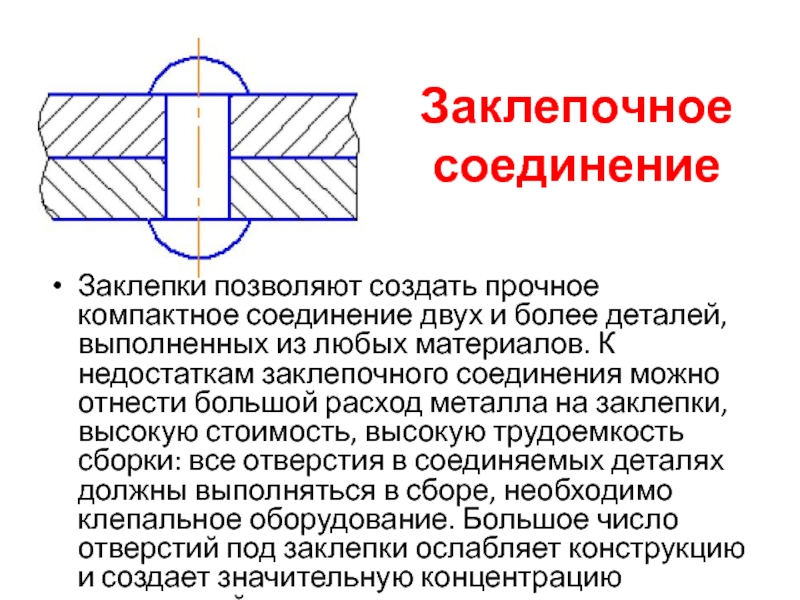

Слайд 5Заклепочное соединение
Заклепки позволяют создать прочное компактное соединение двух и более деталей,
выполненных из любых материалов. К недостаткам заклепочного соединения можно отнести большой расход металла на заклепки, высокую стоимость, высокую трудоемкость сборки: все отверстия в соединяемых деталях должны выполняться в сборе, необходимо клепальное оборудование. Большое число отверстий под заклепки ослабляет конструкцию и создает значительную концентрацию напряжений.
Слайд 6Виды заклепок

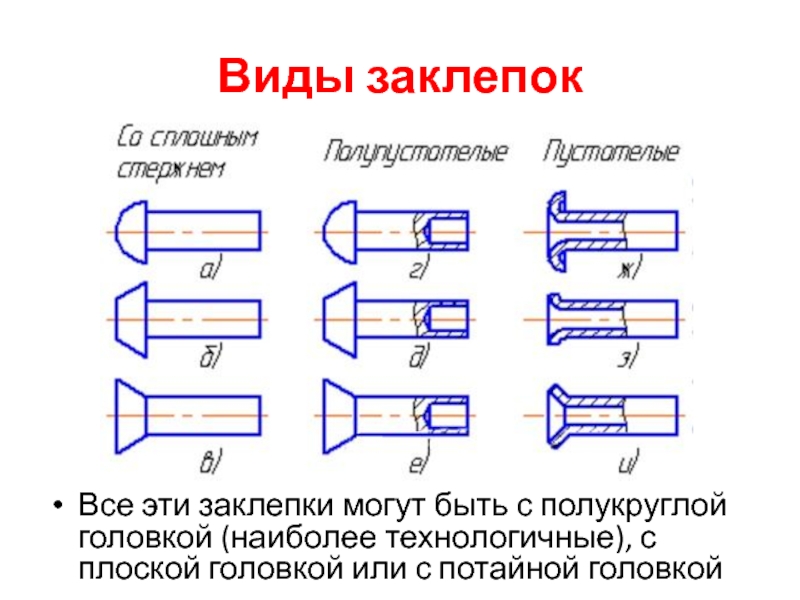

Все эти заклепки могут быть с полукруглой головкой (наиболее технологичные),
с плоской головкой или с потайной головкой

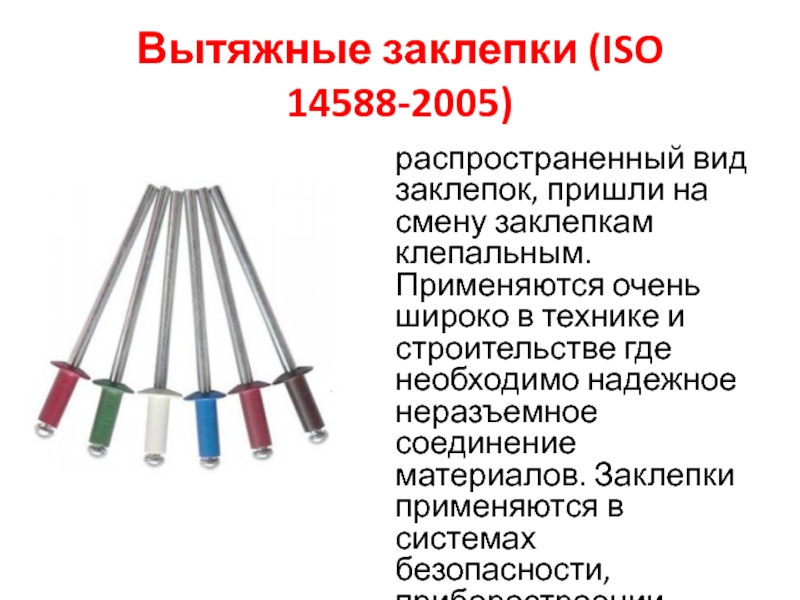

Слайд 7Вытяжные заклепки (ISO 14588-2005)
распространенный вид заклепок, пришли на смену заклепкам клепальным.
Применяются очень широко в технике и строительстве где необходимо надежное неразъемное соединение материалов. Заклепки применяются в системах безопасности, приборостроении.
Слайд 8Инструмент, приспособления

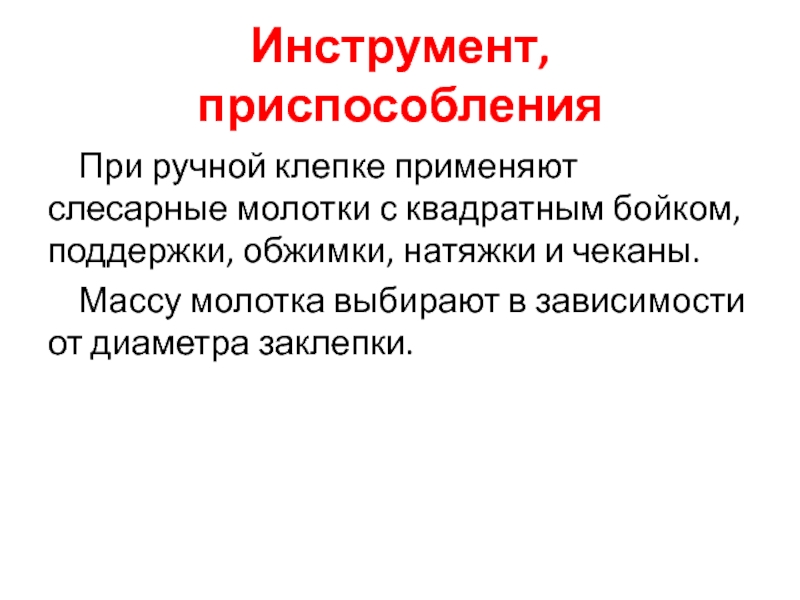

При ручной клепке применяют слесарные молотки с квадратным бойком, поддержки,
обжимки, натяжки и чеканы.
Массу молотка выбирают в зависимости от диаметра заклепки.
Массу молотка выбирают в зависимости от диаметра заклепки.

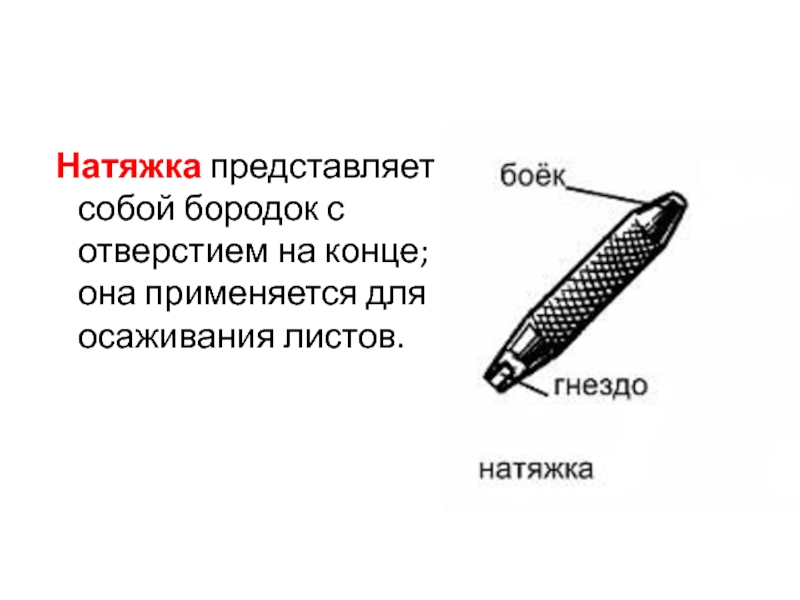

Слайд 9 Натяжка представляет собой бородок с отверстием на конце; она применяется для
осаживания листов.

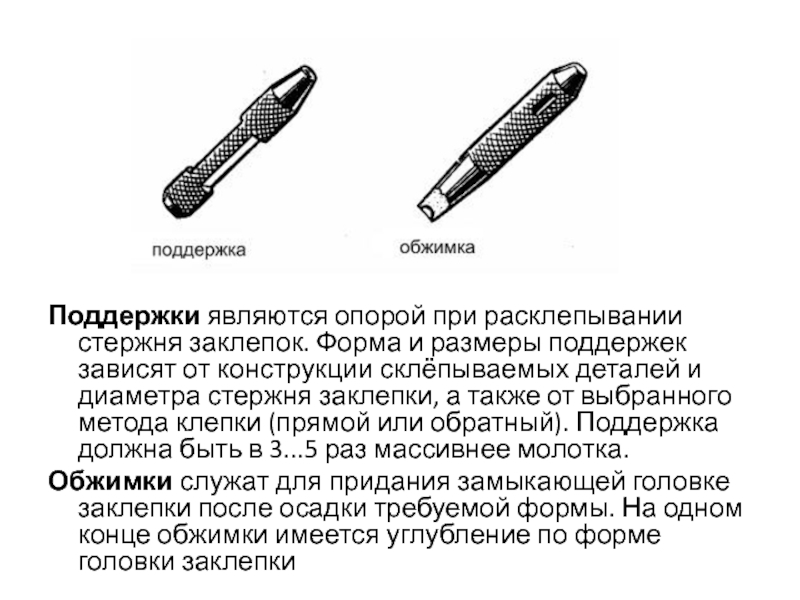

Слайд 10Поддержки являются опорой при расклепывании стержня заклепок. Форма и размеры поддержек зависят
от конструкции склёпываемых деталей и диаметра стержня заклепки, а также от выбранного метода клепки (прямой или обратный). Поддержка должна быть в 3...5 раз массивнее молотка.
Обжимки служат для придания замыкающей головке заклепки после осадки требуемой формы. На одном конце обжимки имеется углубление по форме головки заклепки
Обжимки служат для придания замыкающей головке заклепки после осадки требуемой формы. На одном конце обжимки имеется углубление по форме головки заклепки

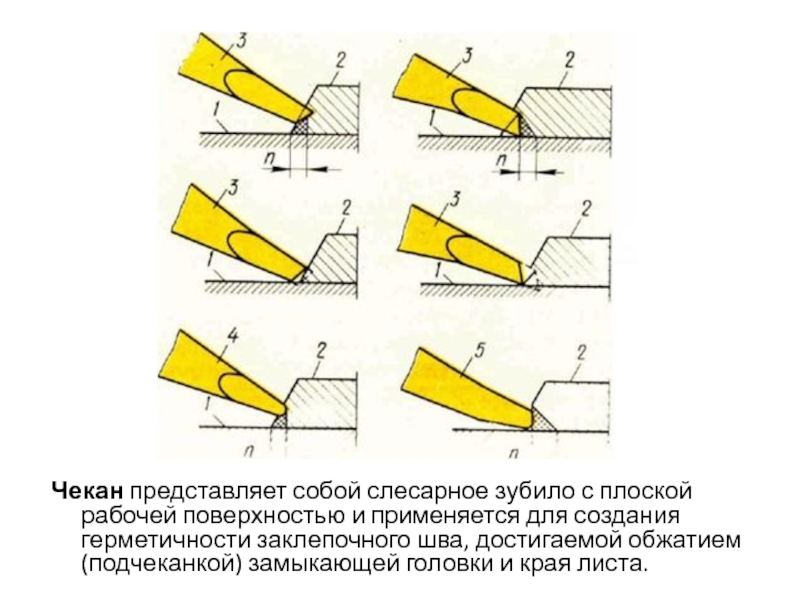

Слайд 11Чекан представляет собой слесарное зубило с плоской рабочей поверхностью и применяется для
создания герметичности заклепочного шва, достигаемой обжатием (подчеканкой) замыкающей головки и края листа.
Слайд 12Выбор заклепок

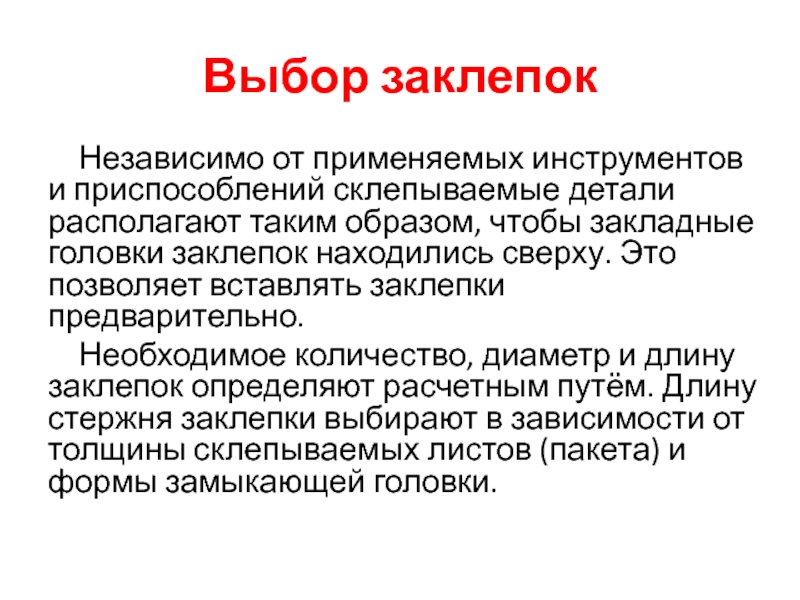

Независимо от применяемых инструментов и приспособлений склепываемые детали располагают таким
образом, чтобы закладные головки заклепок находились сверху. Это позволяет вставлять заклепки предварительно.
Необходимое количество, диаметр и длину заклепок определяют расчетным путём. Длину стержня заклепки выбирают в зависимости от толщины склепываемых листов (пакета) и формы замыкающей головки.
Необходимое количество, диаметр и длину заклепок определяют расчетным путём. Длину стержня заклепки выбирают в зависимости от толщины склепываемых листов (пакета) и формы замыкающей головки.
Слайд 13Выбор заклепок

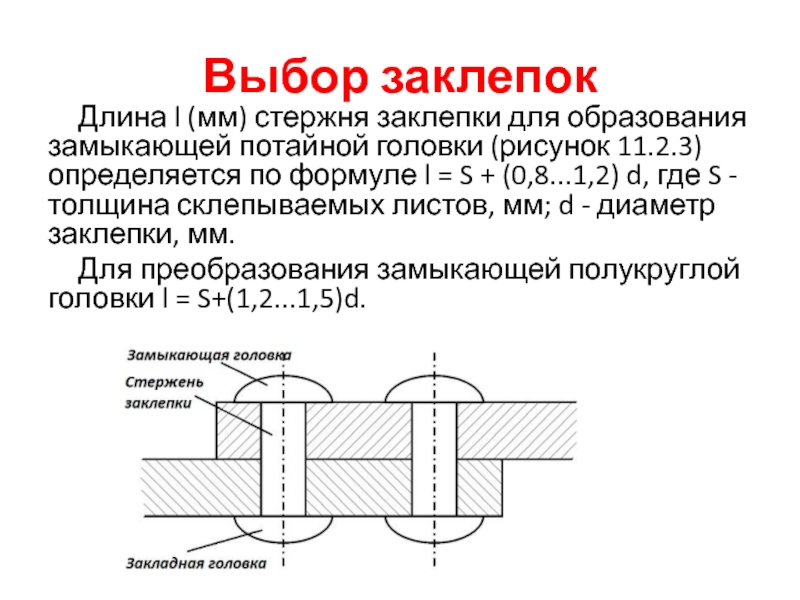

Длина l (мм) стержня заклепки для образования замыкающей потайной головки
(рисунок 11.2.3) определяется по формуле l = S + (0,8...1,2) d, где S - толщина склепываемых листов, мм; d - диаметр заклепки, мм.
Для преобразования замыкающей полукруглой головки l = S+(1,2...1,5)d.
Для преобразования замыкающей полукруглой головки l = S+(1,2...1,5)d.
Слайд 14Выбор заклепок
По расчетному (приближенному) значению подбирают ближайшее большее значение из числа
длин заклепок, предусмотренных стандартами.
Расстояние от центра заклепки до края склепываемых листов должно составлять 1,5 d,
Расстояние от центра заклепки до края склепываемых листов должно составлять 1,5 d,

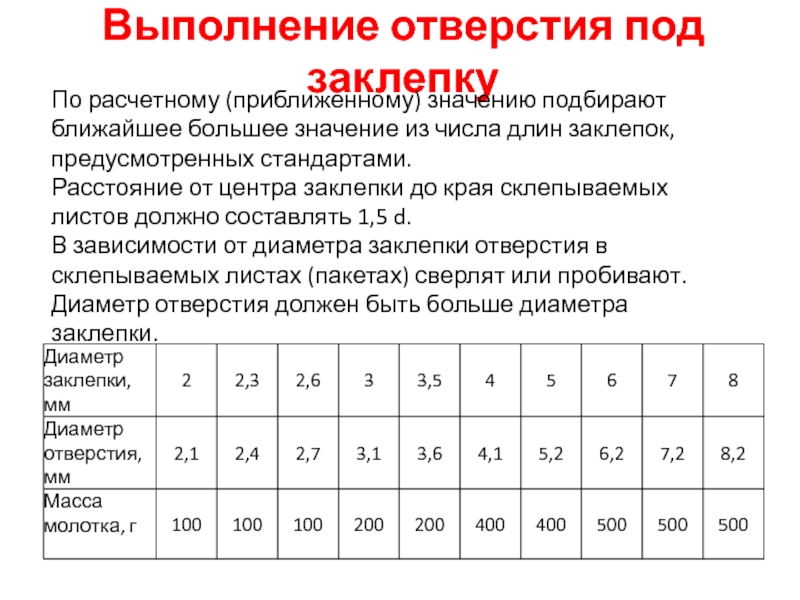

Слайд 15Выполнение отверстия под заклепку
По расчетному (приближенному) значению подбирают ближайшее большее значение
из числа длин заклепок, предусмотренных стандартами.
Расстояние от центра заклепки до края склепываемых листов должно составлять 1,5 d.
В зависимости от диаметра заклепки отверстия в склепываемых листах (пакетах) сверлят или пробивают. Диаметр отверстия должен быть больше диаметра заклепки.
Расстояние от центра заклепки до края склепываемых листов должно составлять 1,5 d.
В зависимости от диаметра заклепки отверстия в склепываемых листах (пакетах) сверлят или пробивают. Диаметр отверстия должен быть больше диаметра заклепки.

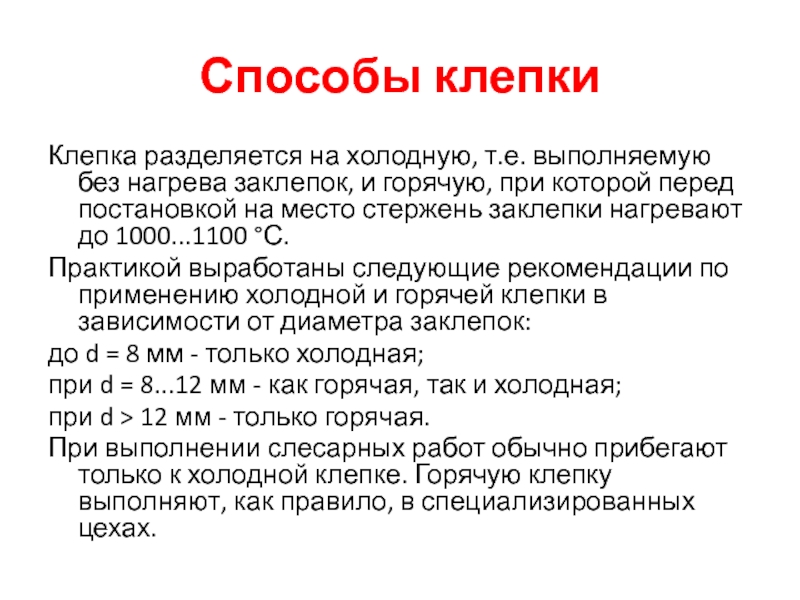

Слайд 16Способы клепки
Клепка разделяется на холодную, т.е. выполняемую без нагрева заклепок, и
горячую, при которой перед постановкой на место стержень заклепки нагревают до 1000...1100 °С.
Практикой выработаны следующие рекомендации по применению холодной и горячей клепки в зависимости от диаметра заклепок:
до d = 8 мм - только холодная;
при d = 8...12 мм - как горячая, так и холодная;
при d > 12 мм - только горячая.
При выполнении слесарных работ обычно прибегают только к холодной клепке. Горячую клепку выполняют, как правило, в специализированных цехах.
Практикой выработаны следующие рекомендации по применению холодной и горячей клепки в зависимости от диаметра заклепок:
до d = 8 мм - только холодная;
при d = 8...12 мм - как горячая, так и холодная;
при d > 12 мм - только горячая.
При выполнении слесарных работ обычно прибегают только к холодной клепке. Горячую клепку выполняют, как правило, в специализированных цехах.

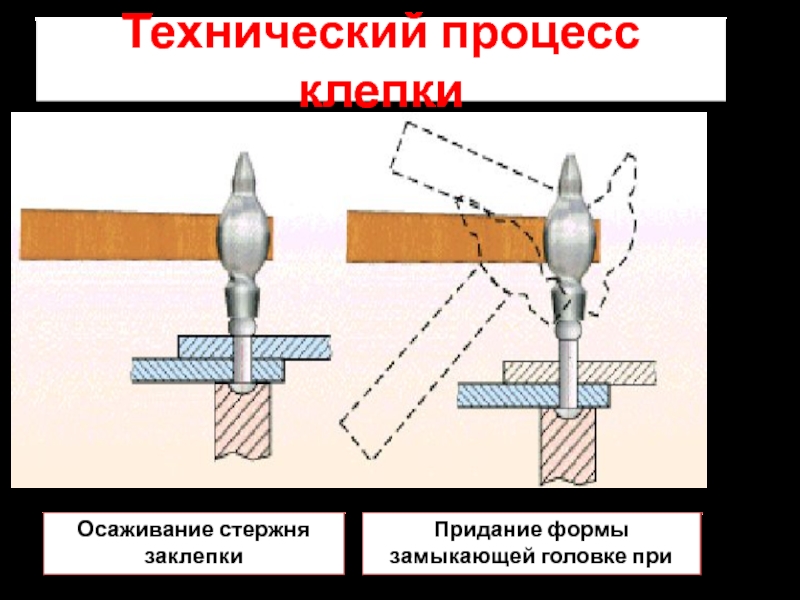

Слайд 19Технический процесс клепки
Осаживание стержня заклепки
Придание формы замыкающей головке при помощи молотка
Слайд 20Технический процесс клепки

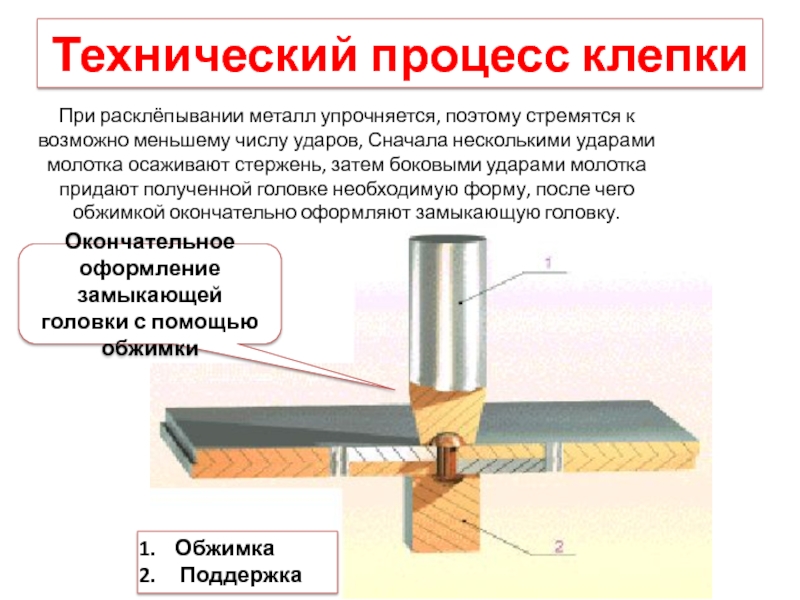

При расклёпывании металл упрочняется, поэтому стремятся к возможно меньшему
числу ударов, Сначала несколькими ударами молотка осаживают стержень, затем боковыми ударами молотка придают полученной головке необходимую форму, после чего обжимкой окончательно оформляют замыкающую головку.
Окончательное оформление замыкающей головки с помощью обжимки
Обжимка
Поддержка

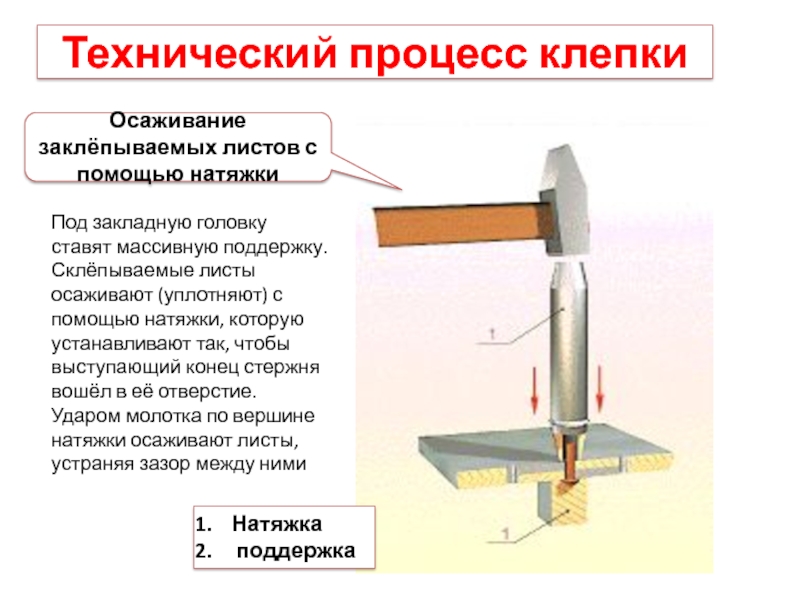

Слайд 21Технический процесс клепки
Под закладную головку ставят массивную поддержку. Склёпываемые листы осаживают
(уплотняют) с помощью натяжки, которую устанавливают так, чтобы выступающий конец стержня вошёл в её отверстие. Ударом молотка по вершине натяжки осаживают листы, устраняя зазор между ними
Натяжка
поддержка
Осаживание заклёпываемых листов с помощью натяжки

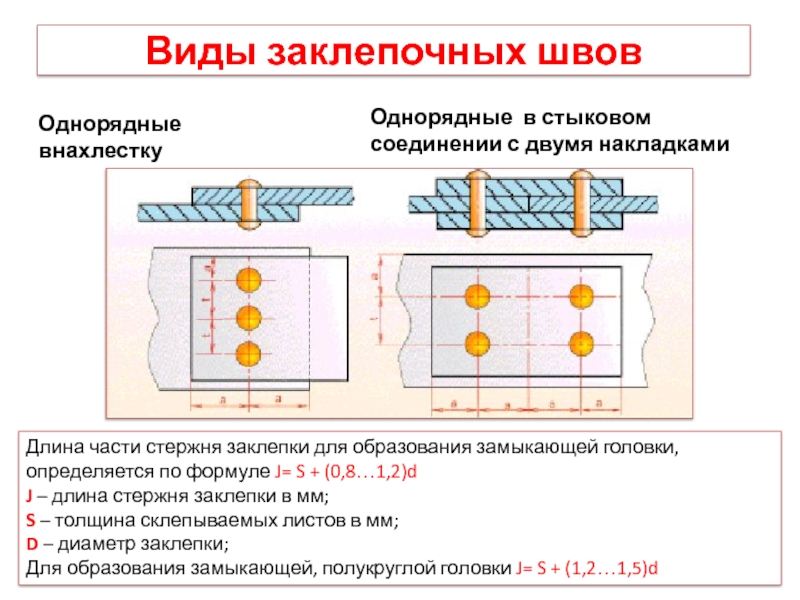

Слайд 22Виды заклепочных швов
Однорядные внахлестку
Однорядные в стыковом соединении с двумя накладками
Длина
части стержня заклепки для образования замыкающей головки, определяется по формуле J= S + (0,8…1,2)d
J – длина стержня заклепки в мм;
S – толщина склепываемых листов в мм;
D – диаметр заклепки;
Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d
J – длина стержня заклепки в мм;
S – толщина склепываемых листов в мм;
D – диаметр заклепки;
Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d
Слайд 23Виды заклепочных швов

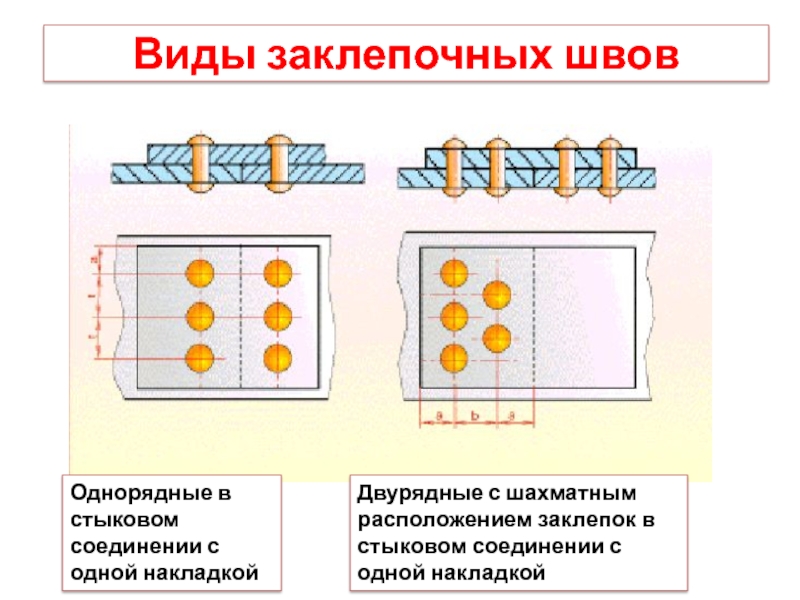

Однорядные в стыковом соединении с одной накладкой
Двурядные с шахматным
расположением заклепок в стыковом соединении с одной накладкой
Слайд 25Меры безопасности

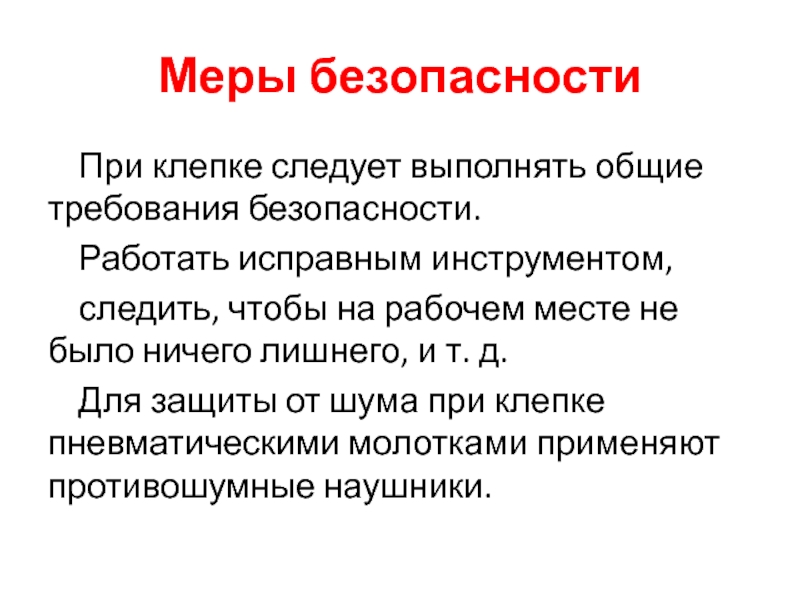

При клепке следует выполнять общие требования безопасности.
Работать исправным инструментом,
следить, чтобы
на рабочем месте не было ничего лишнего, и т. д.
Для защиты от шума при клепке пневматическими молотками применяют противошумные наушники.
Для защиты от шума при клепке пневматическими молотками применяют противошумные наушники.
