Презентация, доклад Практическая работа Нарезание резьбы

работы

Практическая работа 4
Нарезание резьбы

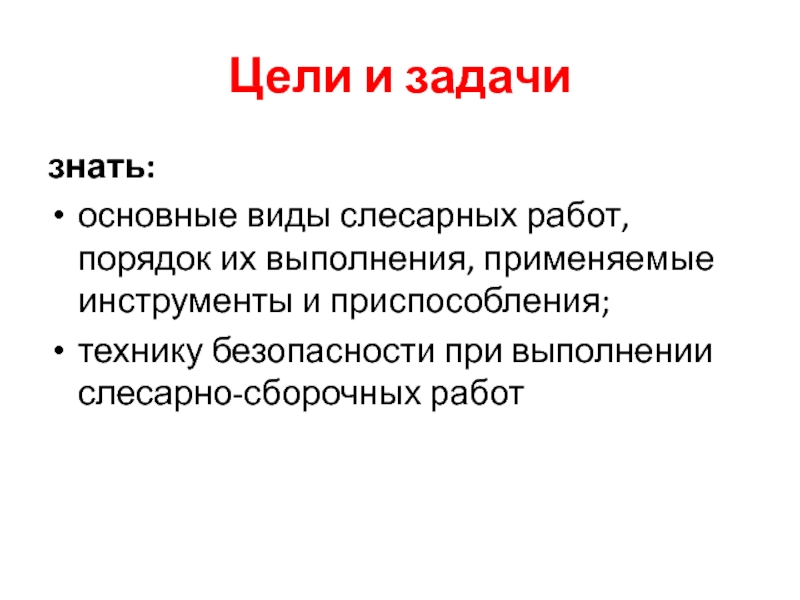

и приспособления;
технику безопасности при выполнении слесарно-сборочных работ

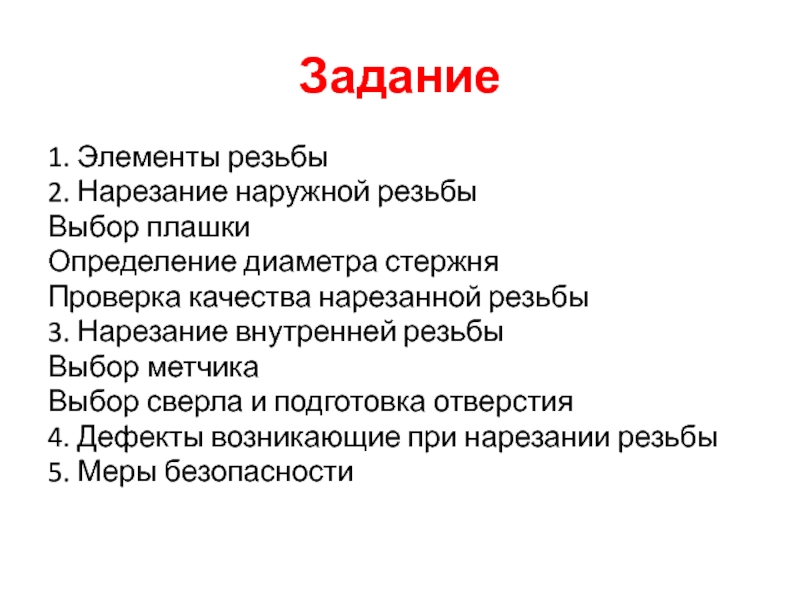

резьбы
3. Нарезание внутренней резьбы
Выбор метчика
Выбор сверла и подготовка отверстия

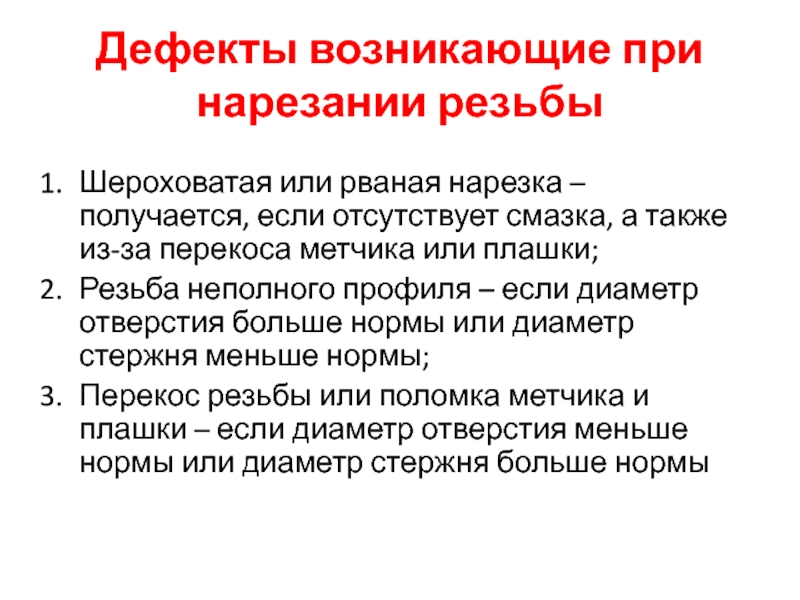

4. Дефекты возникающие при нарезании резьбы
5. Меры безопасности

применяется для соединения деталей между собой (крепежная) и для передачи движения (как, например, в ходовом винте токарного станка).

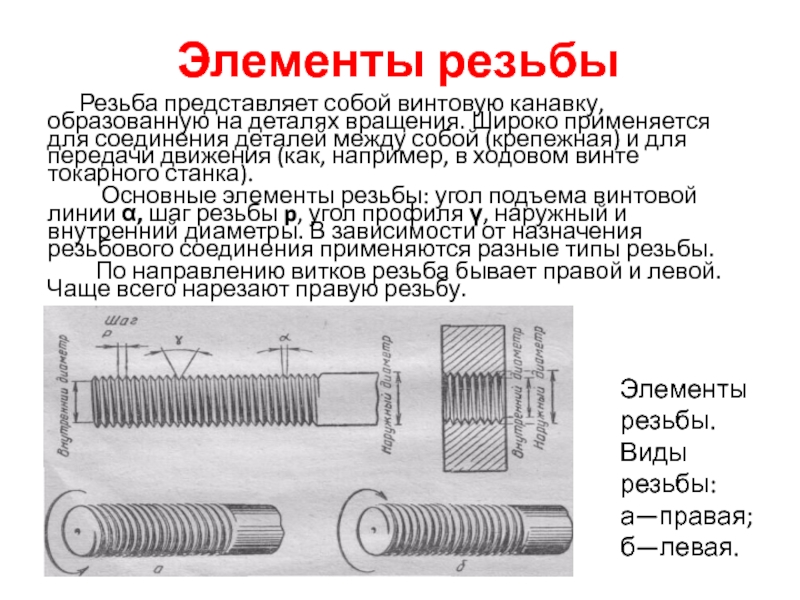

Основные элементы резьбы: угол подъема винтовой линии α, шаг резьбы p, угол профиля γ, наружный и внутренний диаметры. В зависимости от назначения резьбового соединения применяются разные типы резьбы.
По направлению витков резьба бывает правой и левой. Чаще всего нарезают правую резьбу.

Элементы резьбы.
Виды резьбы:
а—правая; б—левая.

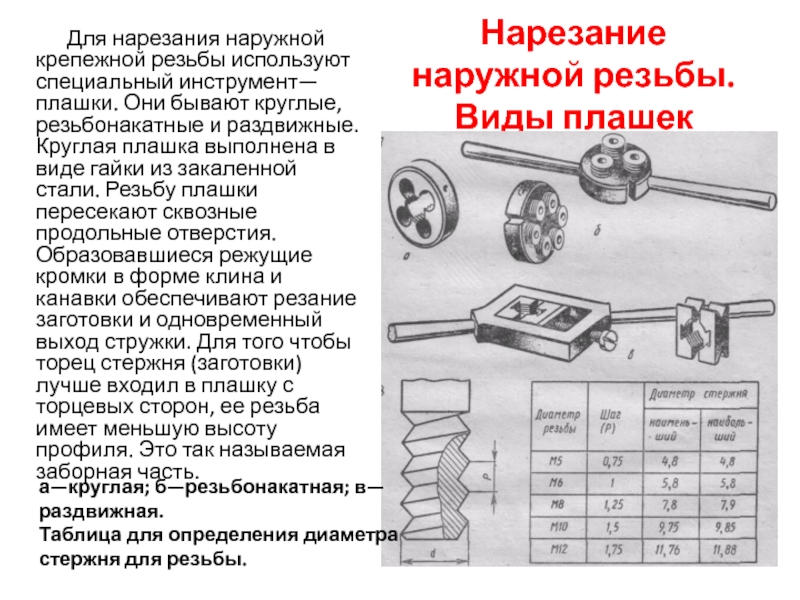

инструмент—плашки. Они бывают круглые, резьбонакатные и раздвижные. Круглая плашка выполнена в виде гайки из закаленной стали. Резьбу плашки пересекают сквозные продольные отверстия. Образовавшиеся режущие кромки в форме клина и канавки обеспечивают резание заготовки и одновременный выход стружки. Для того чтобы торец стержня (заготовки) лучше входил в плашку с торцевых сторон, ее резьба имеет меньшую высоту профиля. Это так называемая заборная часть.

а—круглая; б—резьбонакатная; в—раздвижная.

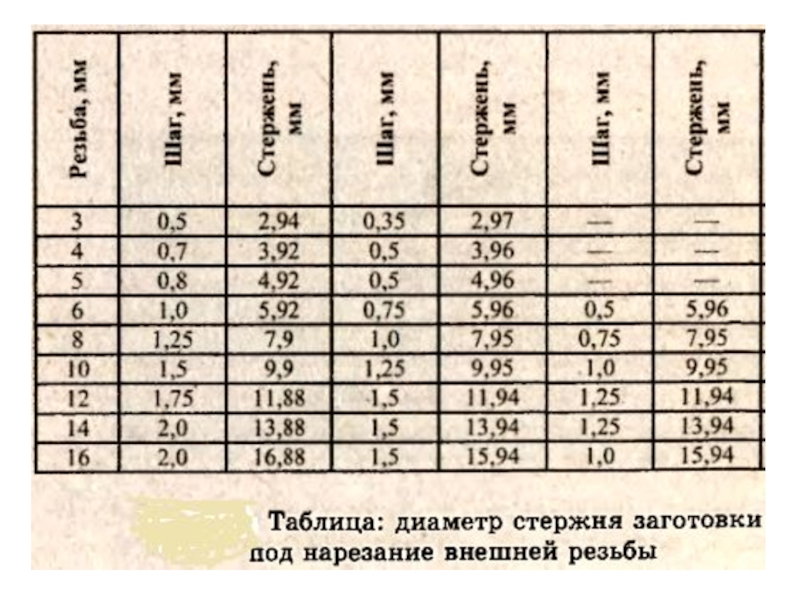

Таблица для определения диаметра стержня для резьбы.

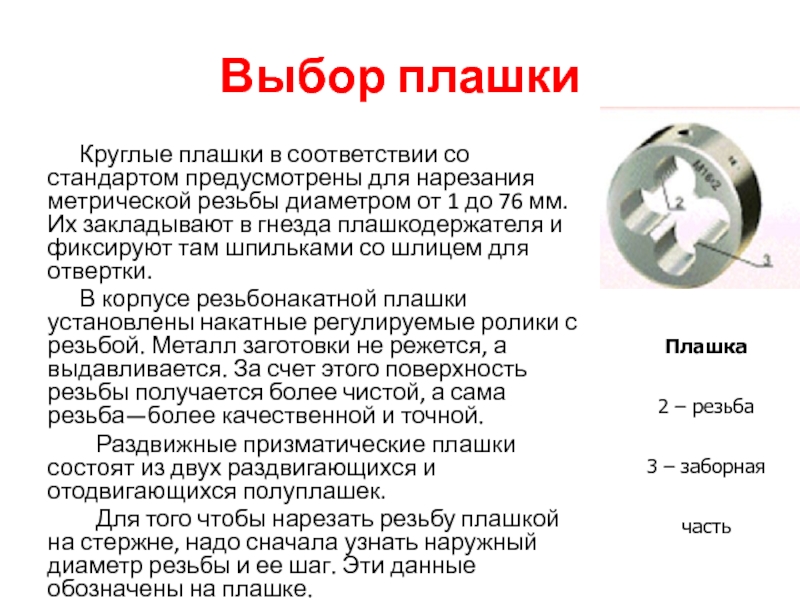

резьбы диаметром от 1 до 76 мм. Их закладывают в гнезда плашкодержателя и фиксируют там шпильками со шлицем для отвертки.
В корпусе резьбонакатной плашки установлены накатные регулируемые ролики с резьбой. Металл заготовки не режется, а выдавливается. За счет этого поверхность резьбы получается более чистой, а сама резьба—более качественной и точной.
Раздвижные призматические плашки состоят из двух раздвигающихся и отодвигающихся полуплашек.
Для того чтобы нарезать резьбу плашкой на стержне, надо сначала узнать наружный диаметр резьбы и ее шаг. Эти данные обозначены на плашке.

Плашка
2 – резьба
3 – заборная часть

и выбрать заготовку.

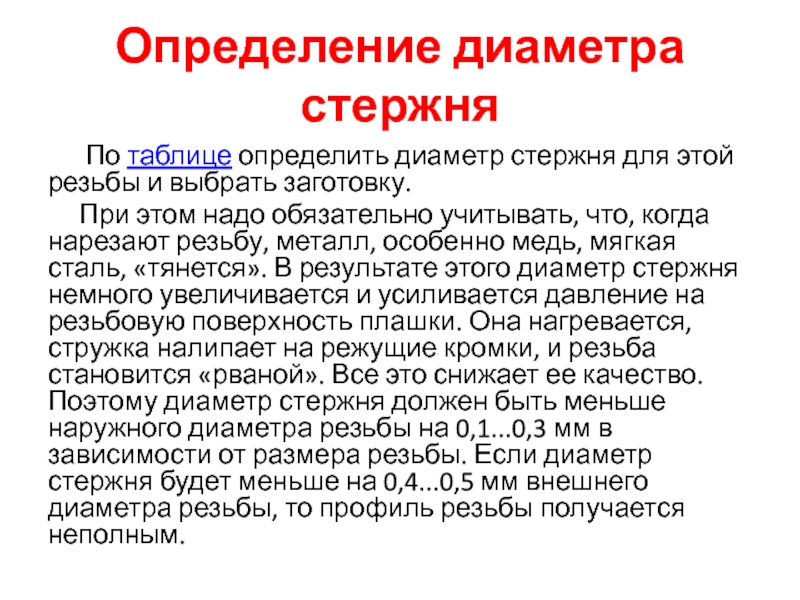

При этом надо обязательно учитывать, что, когда нарезают резьбу, металл, особенно медь, мягкая сталь, «тянется». В результате этого диаметр стержня немного увеличивается и усиливается давление на резьбовую поверхность плашки. Она нагревается, стружка налипает на режущие кромки, и резьба становится «рваной». Все это снижает ее качество. Поэтому диаметр стержня должен быть меньше наружного диаметра резьбы на 0,1...0,3 мм в зависимости от размера резьбы. Если диаметр стержня будет меньше на 0,4...0,5 мм внешнего диаметра резьбы, то профиль резьбы получается неполным.

закрепив ее в тисках, напильником снять фаску для того, чтобы заборная часть плашки легче захватывала металл. Следует проверить качество плашки внешним осмотром и навинчиванием ее на болт или шпильку с неповрежденной резьбой. Необходимо также тщательно проверить качество закрепления плашки в плашкодержателя, чтобы исключить возможный ее перекос и проскальзывание в гнезде.

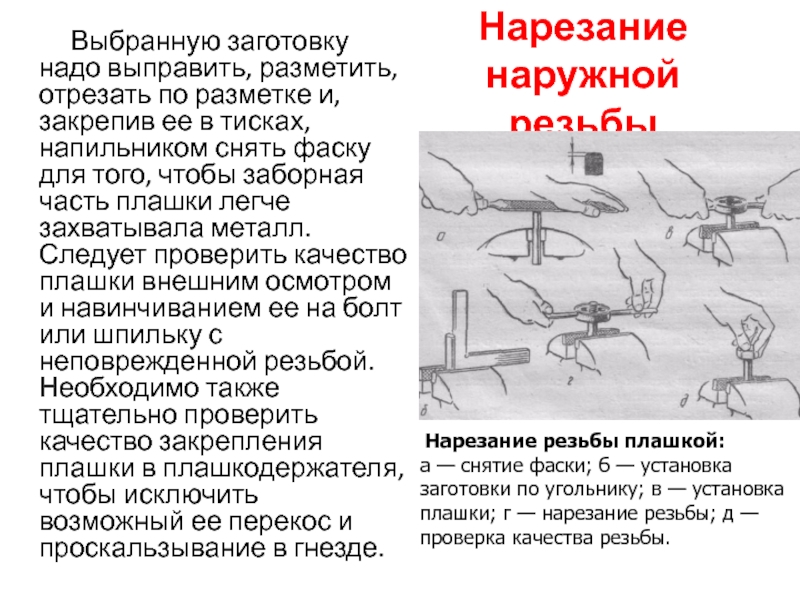

Нарезание резьбы плашкой:
а — снятие фаски; б — установка заготовки по угольнику; в — установка
плашки; г — нарезание резьбы; д — проверка качества резьбы.

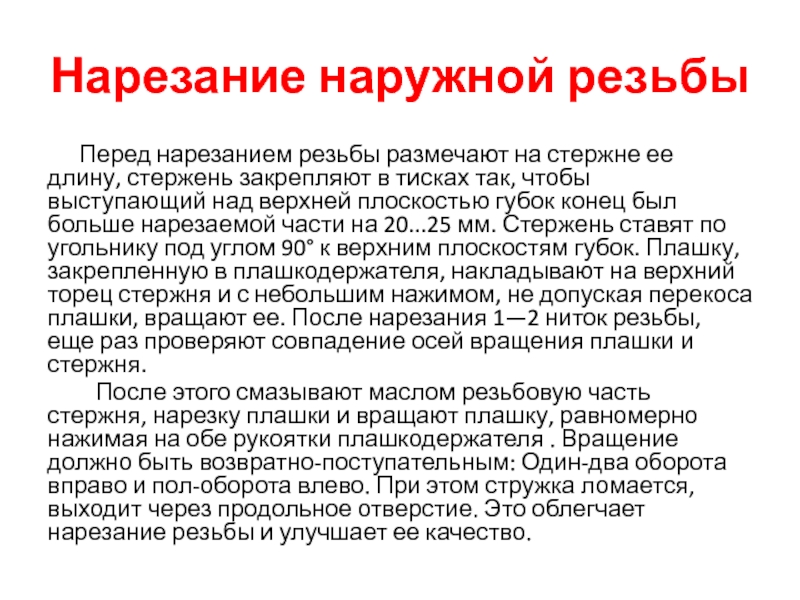

стержень закрепляют в тисках так, чтобы выступающий над верхней плоскостью губок конец был больше нарезаемой части на 20...25 мм. Стержень ставят по угольнику под углом 90° к верхним плоскостям губок. Плашку, закрепленную в плашкодержателя, накладывают на верхний торец стержня и с небольшим нажимом, не допуская перекоса плашки, вращают ее. После нарезания 1—2 ниток резьбы, еще раз проверяют совпадение осей вращения плашки и стержня.
После этого смазывают маслом резьбовую часть стержня, нарезку плашки и вращают плашку, равномерно нажимая на обе рукоятки плашкодержателя . Вращение должно быть возвратно-поступательным: Один-два оборота вправо и пол-оборота влево. При этом стружка ломается, выходит через продольное отверстие. Это облегчает нарезание резьбы и улучшает ее качество.

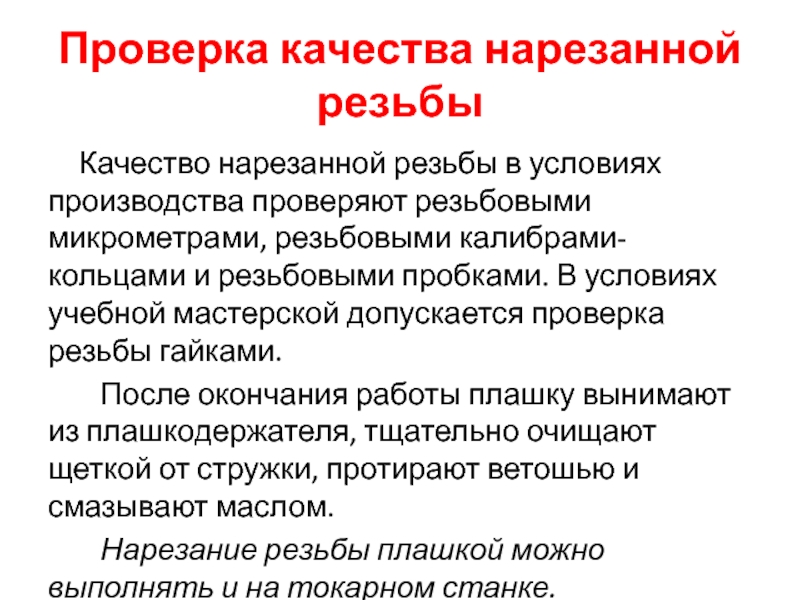

резьбовыми микрометрами, резьбовыми калибрами-кольцами и резьбовыми пробками. В условиях учебной мастерской допускается проверка резьбы гайками.
После окончания работы плашку вынимают из плашкодержателя, тщательно очищают щеткой от стружки, протирают ветошью и смазывают маслом.
Нарезание резьбы плашкой можно выполнять и на токарном станке.

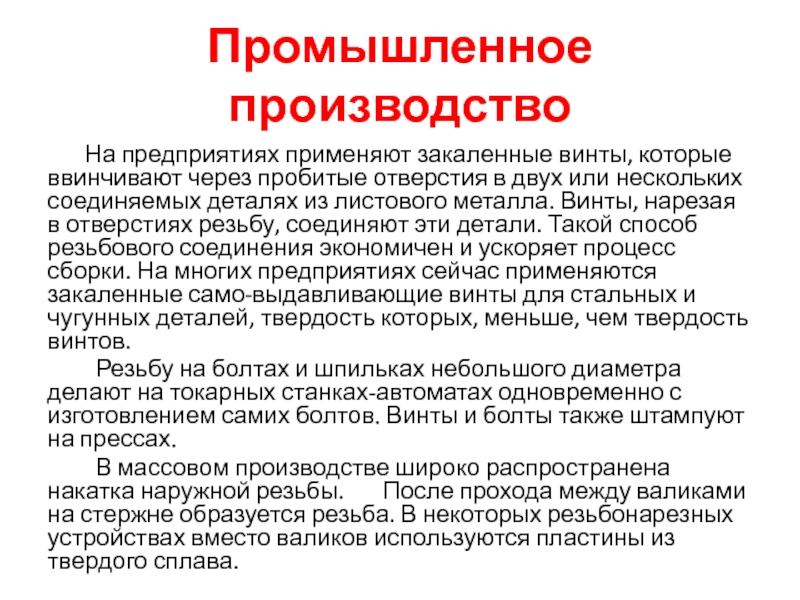

пробитые отверстия в двух или нескольких соединяемых деталях из листового металла. Винты, нарезая в отверстиях резьбу, соединяют эти детали. Такой способ резьбового соединения экономичен и ускоряет процесс сборки. На многих предприятиях сейчас применяются закаленные само-выдавливающие винты для стальных и чугунных деталей, твердость которых, меньше, чем твердость винтов.
Резьбу на болтах и шпильках небольшого диаметра делают на токарных станках-автоматах одновременно с изготовлением самих болтов. Винты и болты также штампуют на прессах.
В массовом производстве широко распространена накатка наружной резьбы. После прохода между валиками на стержне образуется резьба. В некоторых резьбонарезных устройствах вместо валиков используются пластины из твердого сплава.

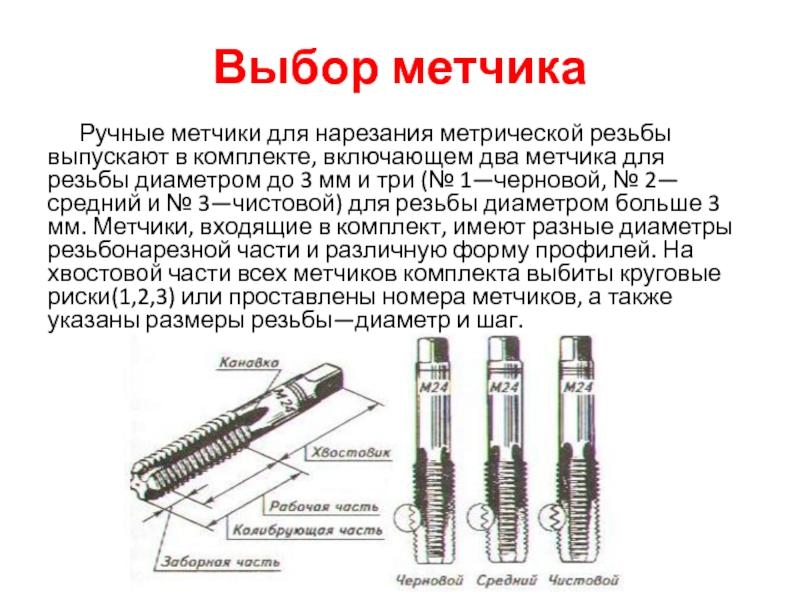

два метчика для резьбы диаметром до 3 мм и три (№ 1—черновой, № 2—средний и № 3—чистовой) для резьбы диаметром больше 3 мм. Метчики, входящие в комплект, имеют разные диаметры резьбонарезной части и различную форму профилей. На хвостовой части всех метчиков комплекта выбиты круговые риски(1,2,3) или проставлены номера метчиков, а также указаны размеры резьбы—диаметр и шаг.

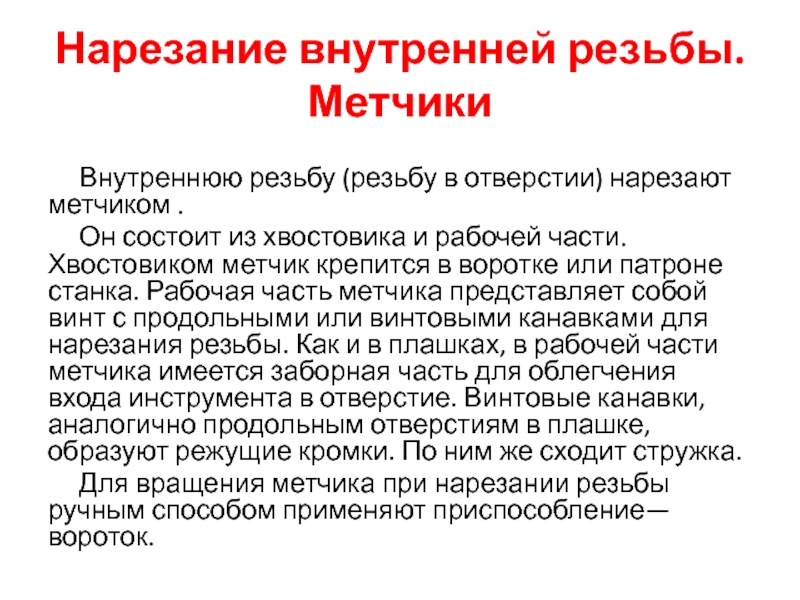

Он состоит из хвостовика и рабочей части. Хвостовиком метчик крепится в воротке или патроне станка. Рабочая часть метчика представляет собой винт с продольными или винтовыми канавками для нарезания резьбы. Как и в плашках, в рабочей части метчика имеется заборная часть для облегчения входа инструмента в отверстие. Винтовые канавки, аналогично продольным отверстиям в плашке, образуют режущие кромки. По ним же сходит стружка.
Для вращения метчика при нарезании резьбы ручным способом применяют приспособление—вороток.

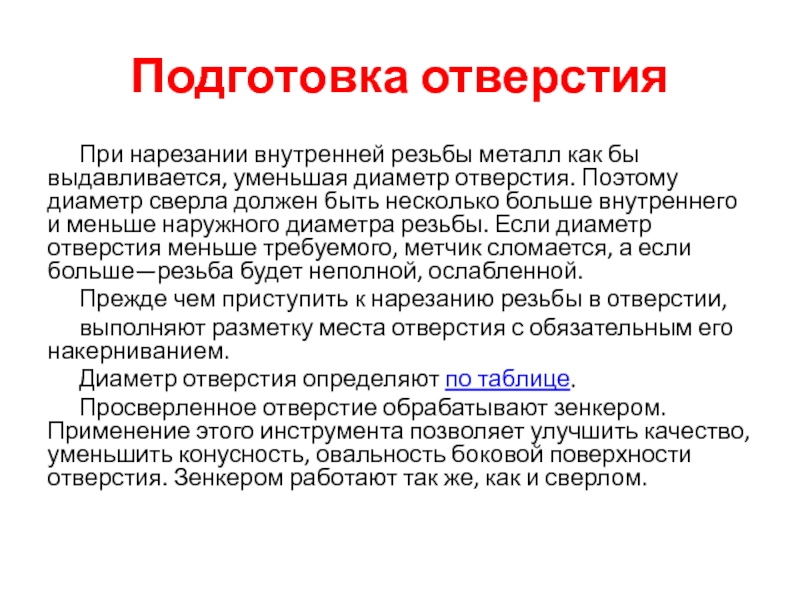

отверстия. Поэтому диаметр сверла должен быть несколько больше внутреннего и меньше наружного диаметра резьбы. Если диаметр отверстия меньше требуемого, метчик сломается, а если больше—резьба будет неполной, ослабленной.
Прежде чем приступить к нарезанию резьбы в отверстии,
выполняют разметку места отверстия с обязательным его накерниванием.

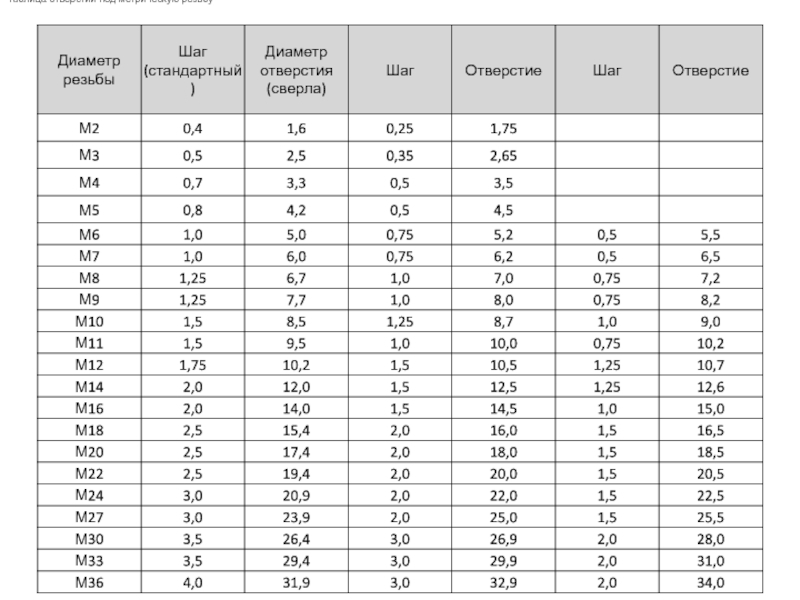

Диаметр отверстия определяют по таблице.
Просверленное отверстие обрабатывают зенкером. Применение этого инструмента позволяет улучшить качество, уменьшить конусность, овальность боковой поверхности отверстия. Зенкером работают так же, как и сверлом.

угольником установки метчика; в — нарезание резьбы; г — проверка качества резьбы.

Нарезание внутренней резьбы

Для качественного нарезания резьбы важно правильно закрепить деталь в тисках и установить в отверстии первый метчик. Деталь закрепляют так, чтобы поверхность с отверстием была параллельна плоскостям губок тисков, а метчик—перпендикулярен плоскости детали и губкам. Перпендикулярность (угол 90°) проверяют угольником.

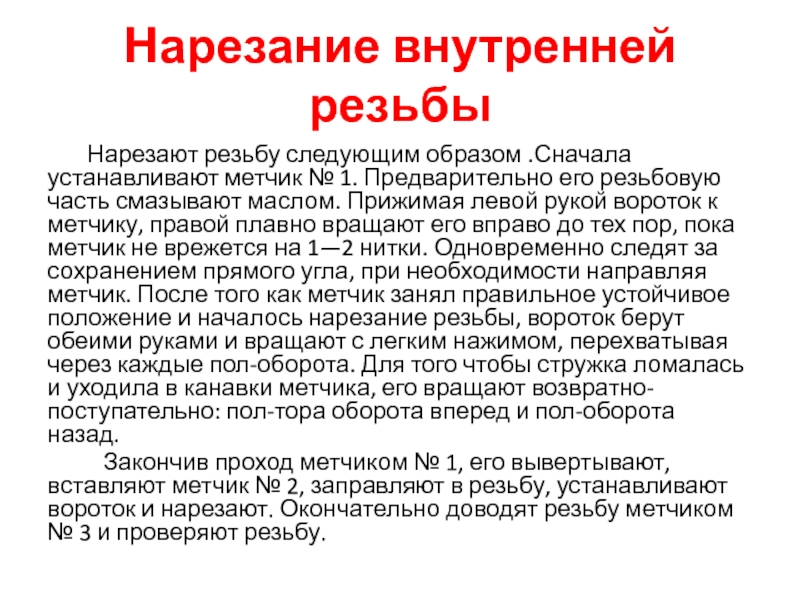

№ 1. Предварительно его резьбовую часть смазывают маслом. Прижимая левой рукой вороток к метчику, правой плавно вращают его вправо до тех пор, пока метчик не врежется на 1—2 нитки. Одновременно следят за сохранением прямого угла, при необходимости направляя метчик. После того как метчик занял правильное устойчивое положение и началось нарезание резьбы, вороток берут обеими руками и вращают с легким нажимом, перехватывая через каждые пол-оборота. Для того чтобы стружка ломалась и уходила в канавки метчика, его вращают возвратно-поступательно: пол-тора оборота вперед и пол-оборота назад.
Закончив проход метчиком № 1, его вывертывают, вставляют метчик № 2, заправляют в резьбу, устанавливают вороток и нарезают. Окончательно доводят резьбу метчиком № 3 и проверяют резьбу.

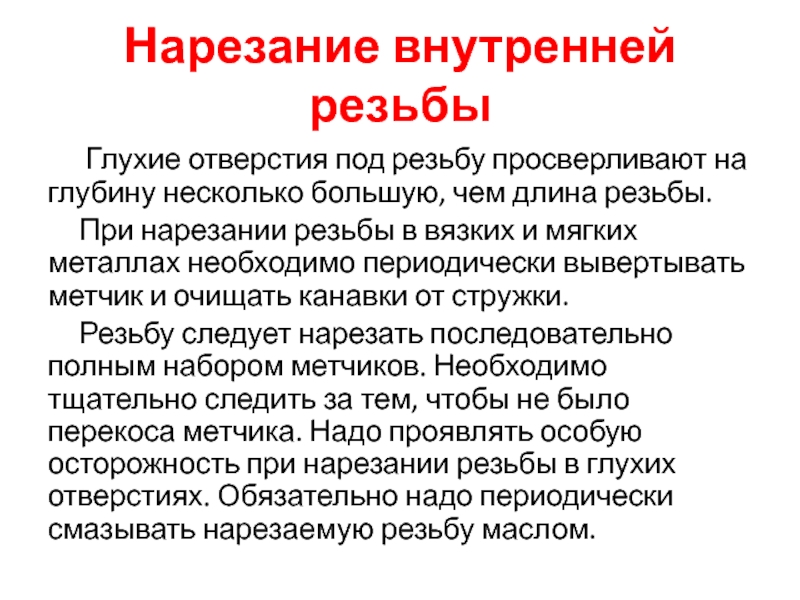

большую, чем длина резьбы.
При нарезании резьбы в вязких и мягких металлах необходимо периодически вывертывать метчик и очищать канавки от стружки.
Резьбу следует нарезать последовательно полным набором метчиков. Необходимо тщательно следить за тем, чтобы не было перекоса метчика. Надо проявлять особую осторожность при нарезании резьбы в глухих отверстиях. Обязательно надо периодически смазывать нарезаемую резьбу маслом.

отсутствует смазка, а также из-за перекоса метчика или плашки;
Резьба неполного профиля – если диаметр отверстия больше нормы или диаметр стержня меньше нормы;
Перекос резьбы или поломка метчика и плашки – если диаметр отверстия меньше нормы или диаметр стержня больше нормы

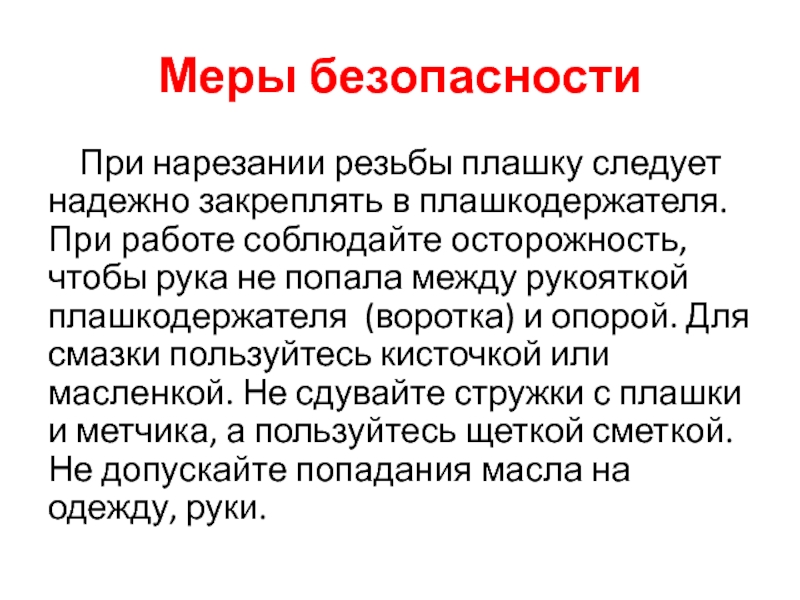

работе соблюдайте осторожность, чтобы рука не попала между рукояткой плашкодержателя (воротка) и опорой. Для смазки пользуйтесь кисточкой или масленкой. Не сдувайте стружки с плашки и метчика, а пользуйтесь щеткой сметкой. Не допускайте попадания масла на одежду, руки.
