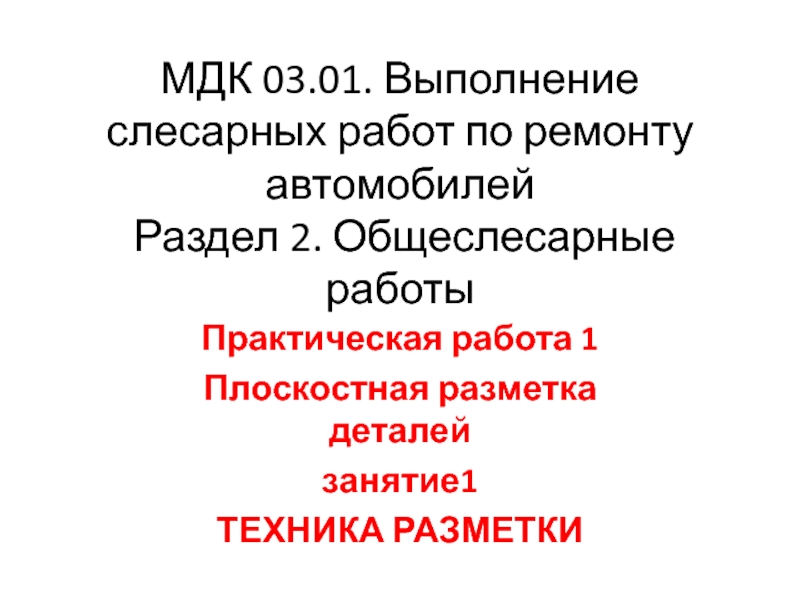

Презентация, доклад Практическая работа 1. Плоскостная разметка деталей

работы

Практическая работа 1
Плоскостная разметка деталей
занятие1
ТЕХНИКА РАЗМЕТКИ

и приспособления;
технику безопасности при выполнении слесарно-сборочных работ

поверхности заготовки при разметке

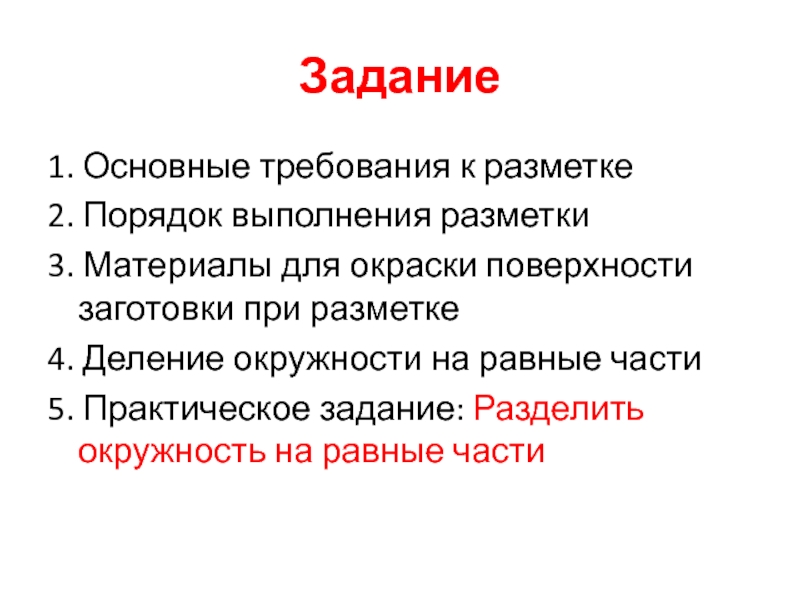

4. Деление окружности на равные части
5. Практическое задание: Разделить окружность на равные части

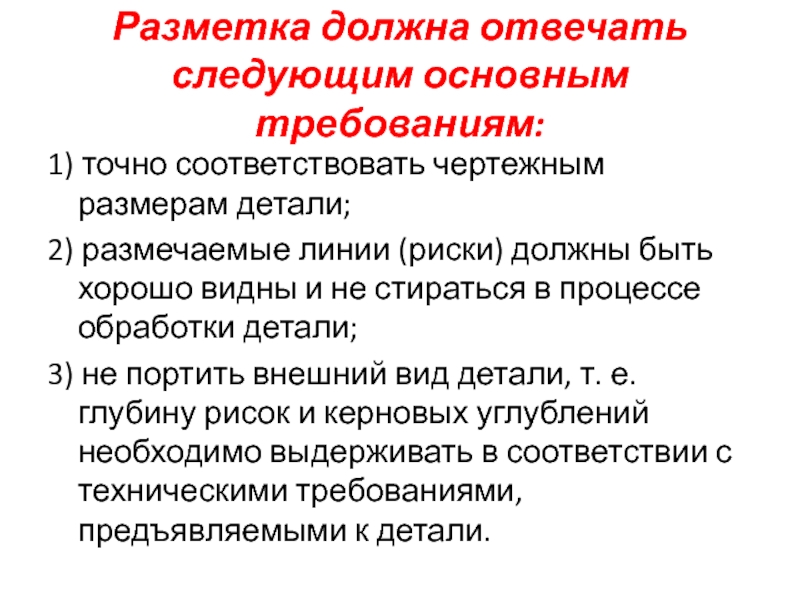

размечаемые линии (риски) должны быть хорошо видны и не стираться в процессе обработки детали;
3) не портить внешний вид детали, т. е. глубину рисок и керновых углублений необходимо выдерживать в соответствии с техническими требованиями, предъявляемыми к детали.

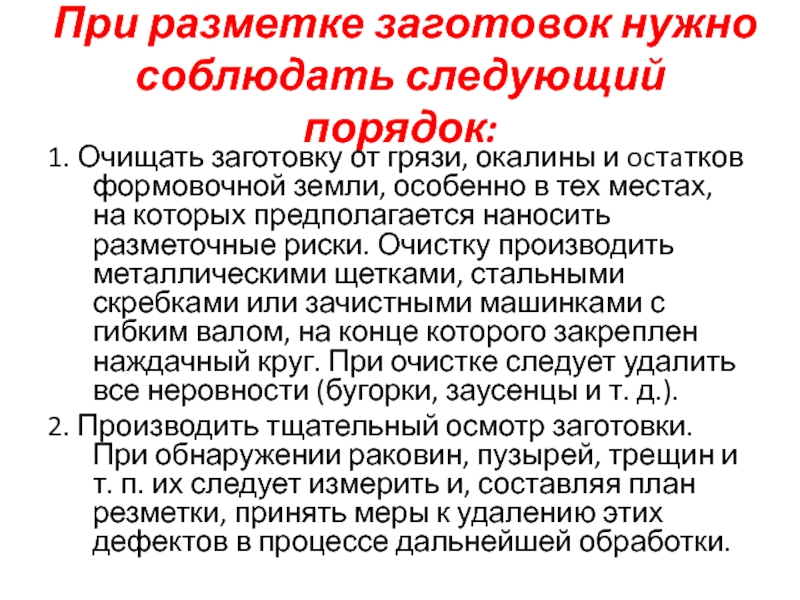

окалины и ocтaтков формовочной земли, особенно в тех местах, на которых предполагается наносить разметочные риски. Очистку производить металлическими щетками, стальными скребками или зачистными машинками с гибким валом, на конце которого закреплен наждачный круг. При очистке следует удалить все неровности (бугорки, заусенцы и т. д.).
2. Производить тщательный осмотр заготовки. При обнаружении раковин, пузырей, трещин и т. п. их следует измерить и, составляя план резметки, принять меры к удалению этих дефектов в процессе дальнейшей обработки.

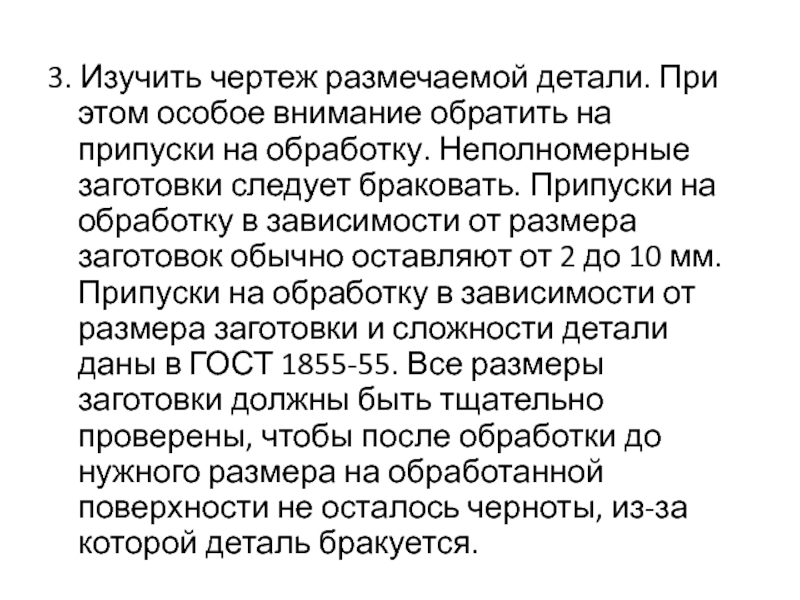

припуски на обработку. Неполномерные заготовки следует браковать. Припуски на обработку в зависимости от размера заготовок обычно оставляют от 2 до 10 мм. Припуски на обработку в зависимости от размера заготовки и сложности детали даны в ГОСТ 1855-55. Все размеры заготовки должны быть тщательно проверены, чтобы после обработки до нужного размера на обработанной поверхности не осталось черноты, из-за которой деталь бракуется.

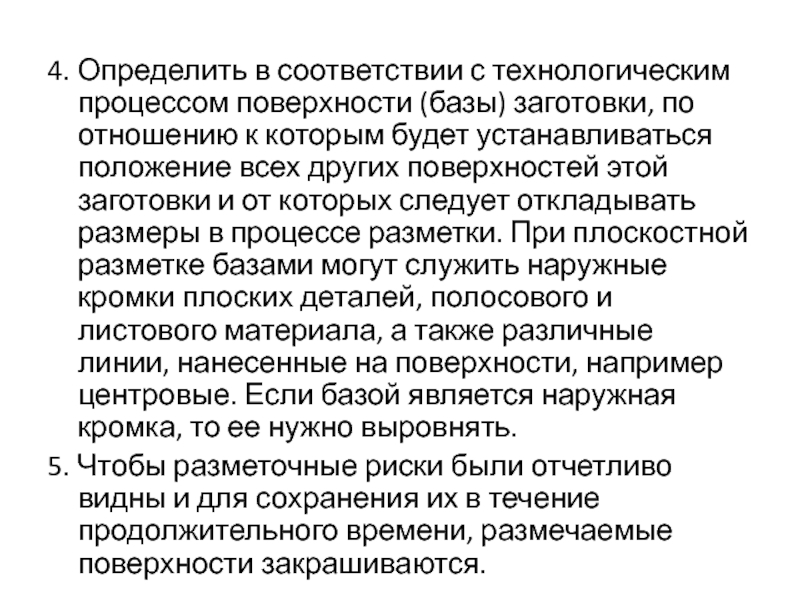

отношению к которым будет устанавливаться положение всех других поверхностей этой заготовки и от которых следует откладывать размеры в процессе разметки. При плоскостной разметке базами могут служить наружные кромки плоских деталей, полосового и листового материала, а также различные линии, нанесенные на поверхности, например центровые. Если базой является наружная кромка, то ее нужно выровнять.
5. Чтобы разметочные риски были отчетливо видны и для сохранения их в течение продолжительного времени, размечаемые поверхности закрашиваются.

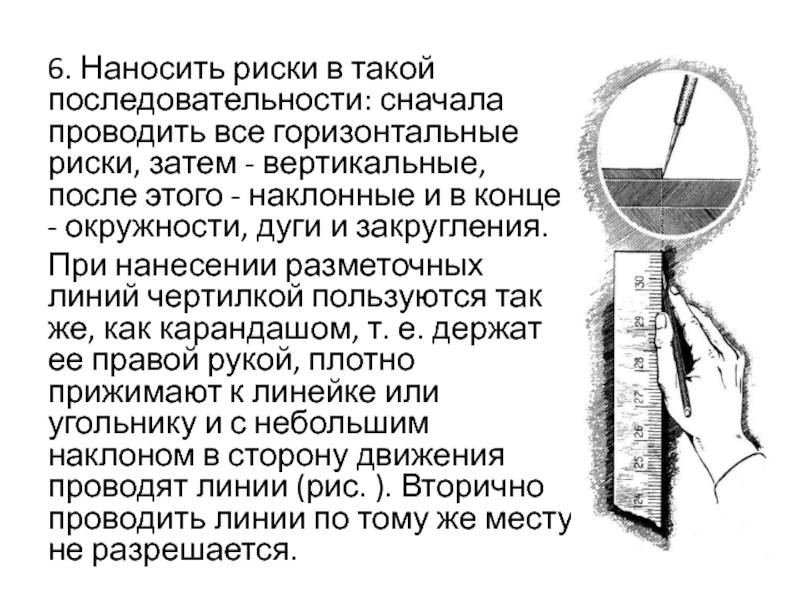

затем - вертикальные, после этого - наклонные и в конце - окружности, дуги и закругления.
При нанесении разметочных линий чертилкой пользуются так же, как карандашом, т. е. держат ее правой рукой, плотно прижимают к линейке или угольнику и с небольшим наклоном в сторону движения проводят линии (рис. ). Вторично проводить линии по тому же месту не разрешается.

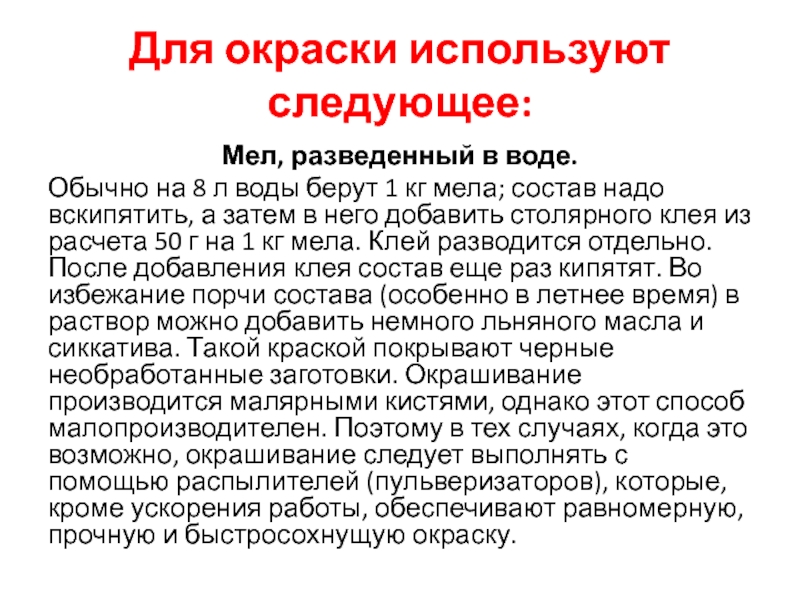

берут 1 кг мела; состав надо вскипятить, а затем в него добавить столярного клея из расчета 50 г на 1 кг мела. Клей разводится отдельно. После добавления клея состав еще раз кипятят. Во избежание порчи состава (особенно в летнее время) в раствор можно добавить немного льняного масла и сиккатива. Такой краской покрывают черные необработанные заготовки. Окрашивание производится малярными кистями, однако этот способ малопроизводителен. Поэтому в тех случаях, когда это возможно, окрашивание следует выполнять с помощью распылителей (пульверизаторов), которые, кроме ускорения работы, обеспечивают равномерную, прочную и быстросохнущую окраску.

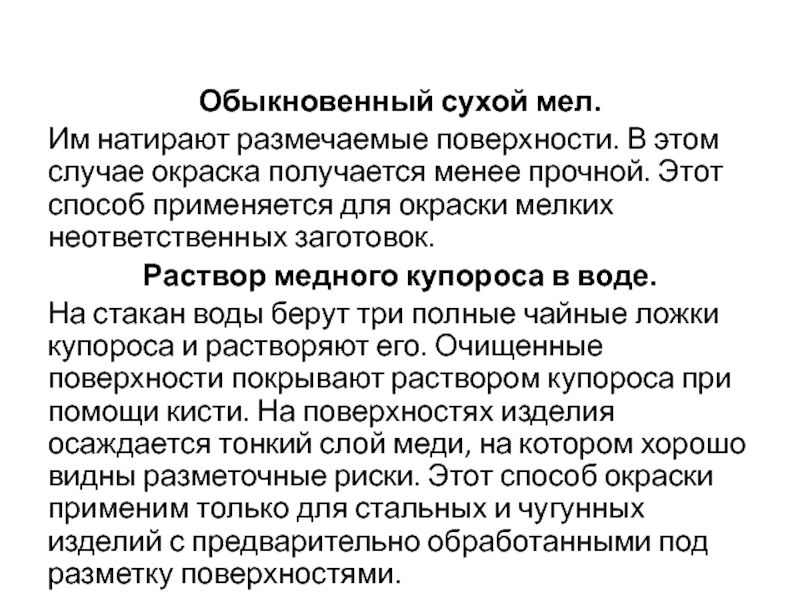

менее прочной. Этот способ применяется для окраски мелких неответственных заготовок.
Раствор медного купороса в воде.
На стакан воды берут три полные чайные ложки купороса и растворяют его. Очищенные поверхности покрывают раствором купороса при помощи кисти. На поверхностях изделия осаждается тонкий слой меди, на котором хорошо видны разметочные риски. Этот способ окраски применим только для стальных и чугунных изделий с предварительно обработанными под разметку поверхностями.

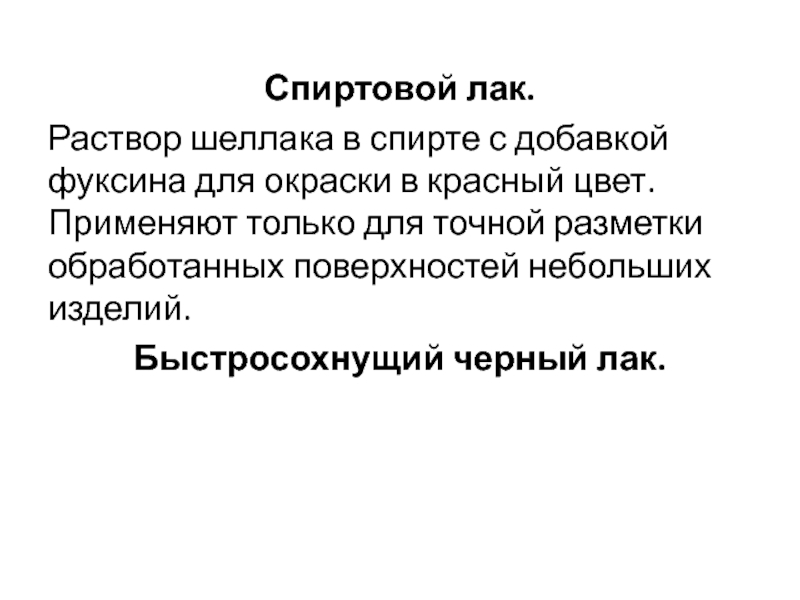

красный цвет. Применяют только для точной разметки обработанных поверхностей небольших изделий.
Быстросохнущий черный лак.

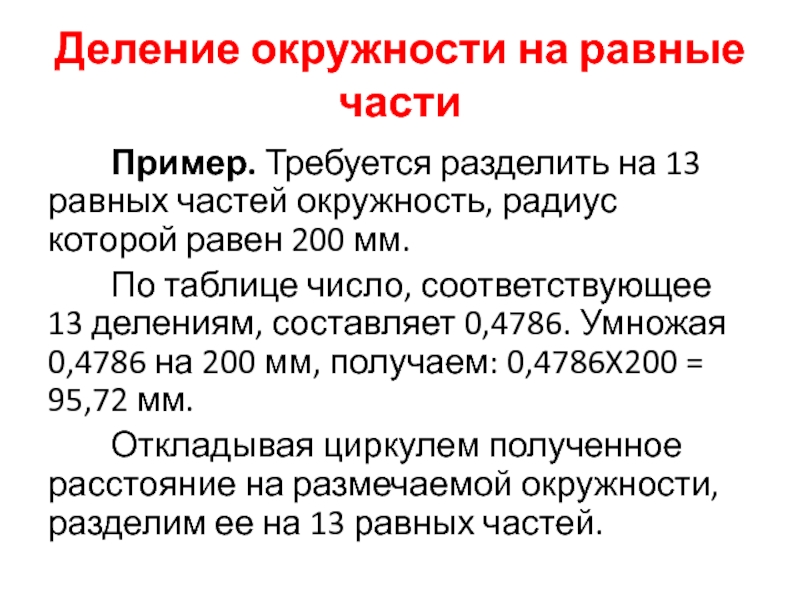

радиус которой равен 200 мм.

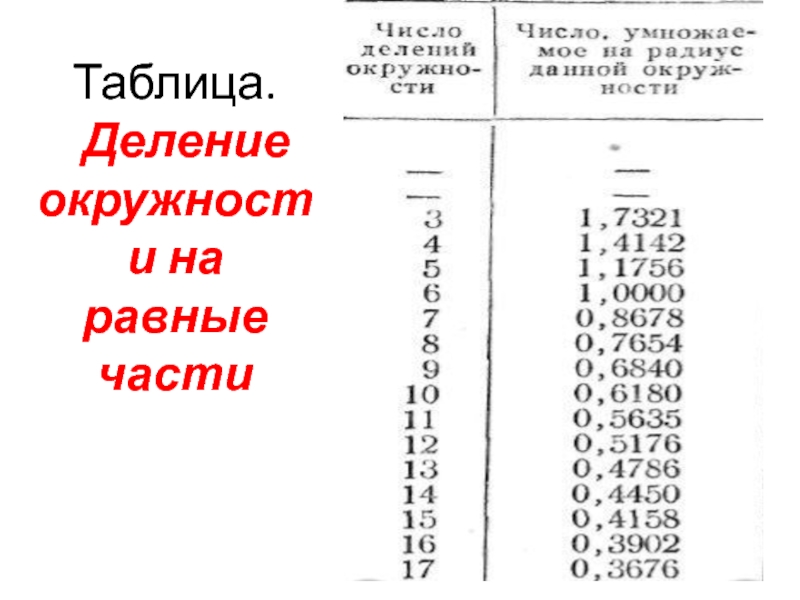

По таблице число, соответствующее 13 делениям, составляет 0,4786. Умножая 0,4786 на 200 мм, получаем: 0,4786X200 = 95,72 мм.
Откладывая циркулем полученное расстояние на размечаемой окружности, разделим ее на 13 равных частей.

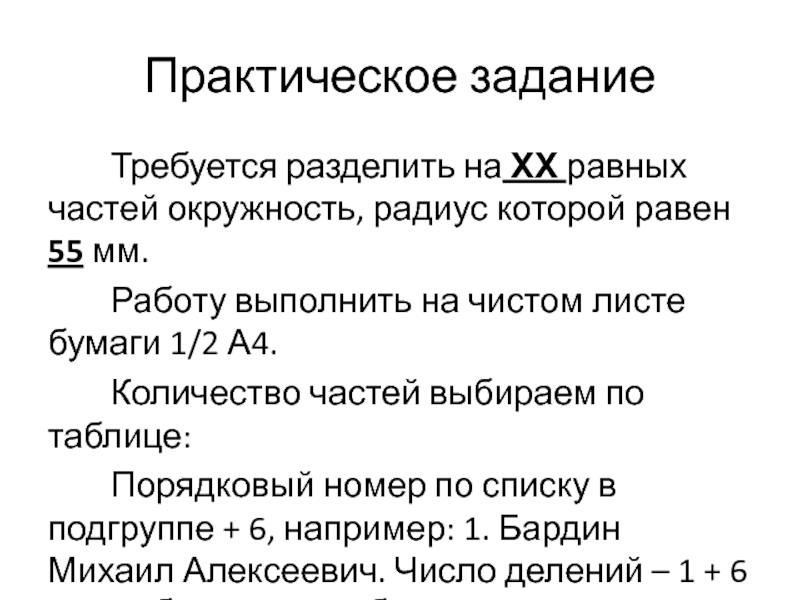

55 мм.
Работу выполнить на чистом листе бумаги 1/2 А4.
Количество частей выбираем по таблице:
Порядковый номер по списку в подгруппе + 6, например: 1. Бардин Михаил Алексеевич. Число делений – 1 + 6 = 7, выбираем по таблице 0,8678

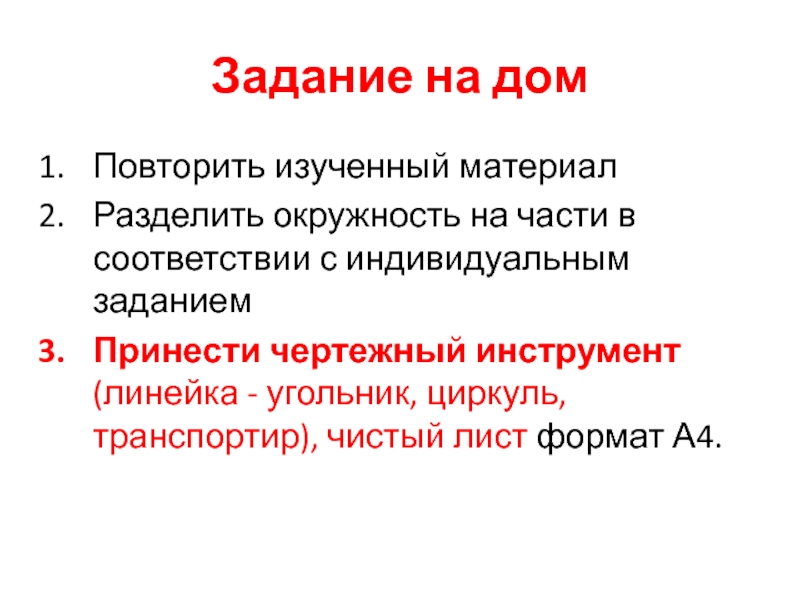

индивидуальным заданием
Принести чертежный инструмент (линейка - угольник, циркуль, транспортир), чистый лист формат А4.

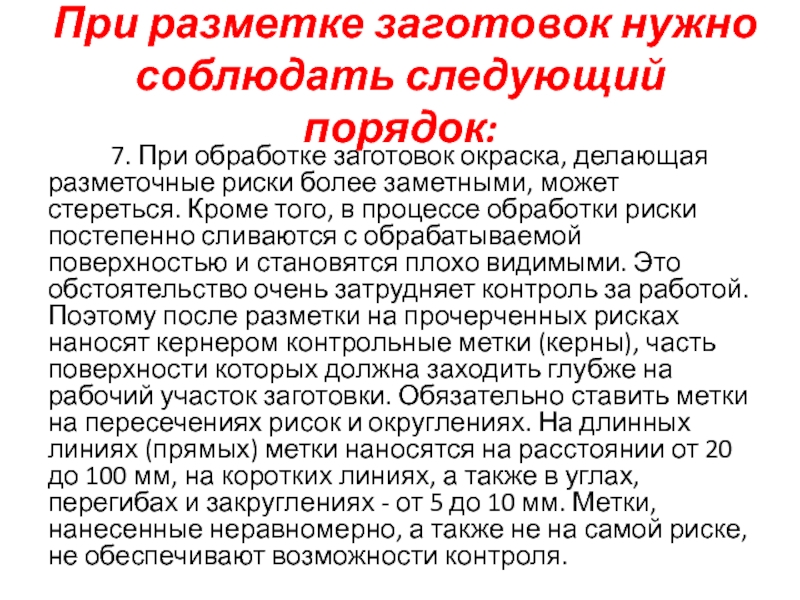

делающая разметочные риски более заметными, может стереться. Кроме того, в процессе обработки риски постепенно сливаются с обрабатываемой поверхностью и становятся плохо видимыми. Это обстоятельство очень затрудняет контроль за работой. Поэтому после разметки на прочерченных рисках наносят кернером контрольные метки (керны), часть поверхности которых должна заходить глубже на рабочий участок заготовки. Обязательно ставить метки на пересечениях рисок и округлениях. На длинных линиях (прямых) метки наносятся на расстоянии от 20 до 100 мм, на коротких линиях, а также в углах, перегибах и закруглениях - от 5 до 10 мм. Метки, нанесенные неравномерно, а также не на самой риске, не обеспечивают возможности контроля.

работы

Практическая работа 1
Плоскостная разметка деталей
занятие2
ТЕХНИКА РАЗМЕТКИ

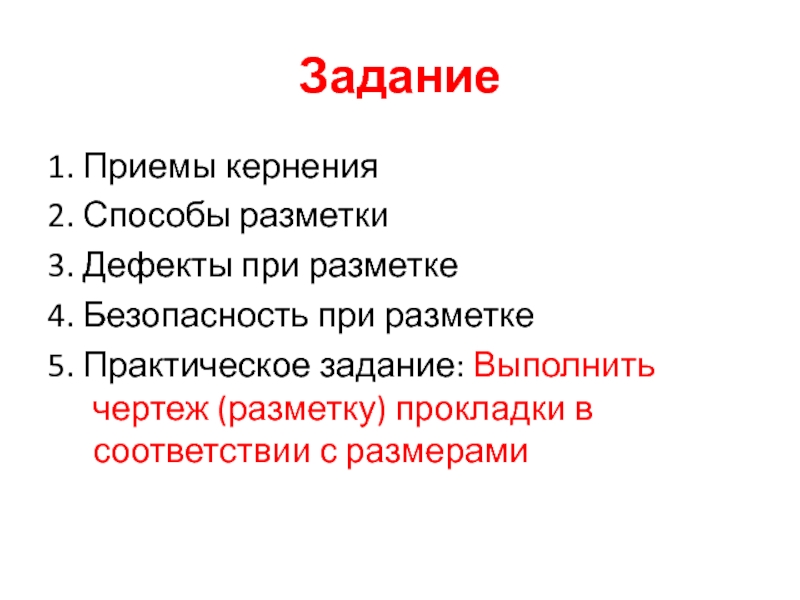

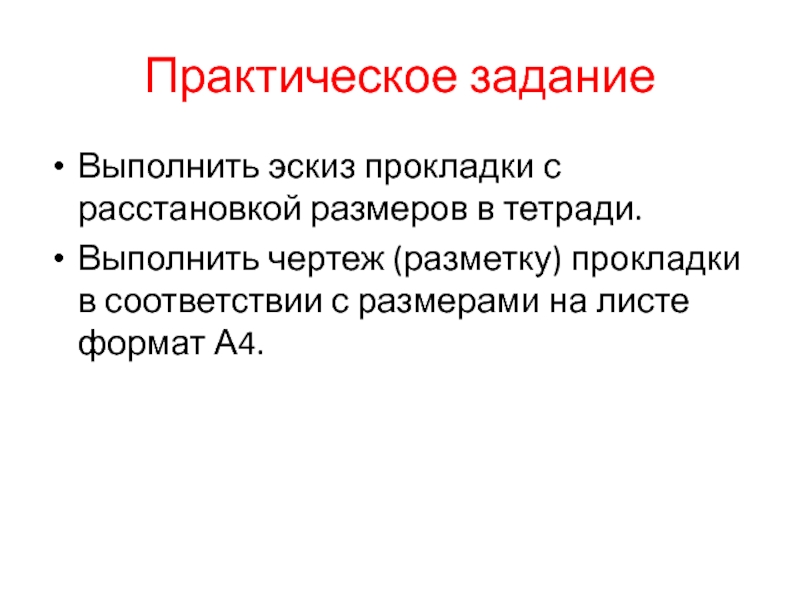

Практическое задание: Выполнить чертеж (разметку) прокладки в соответствии с размерами

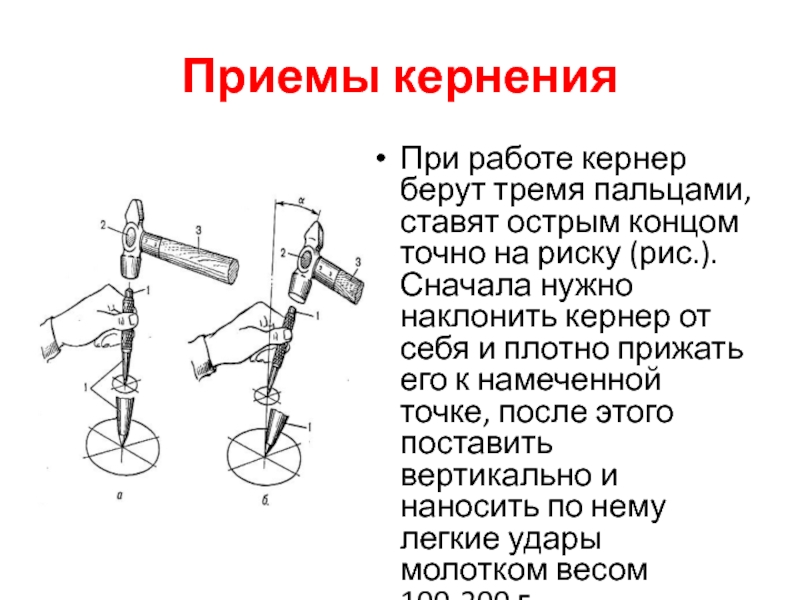

точно на риску (рис.). Сначала нужно наклонить кернер от себя и плотно прижать его к намеченной точке, после этого поставить вертикально и наносить по нему легкие удары молотком весом 100-200 г.

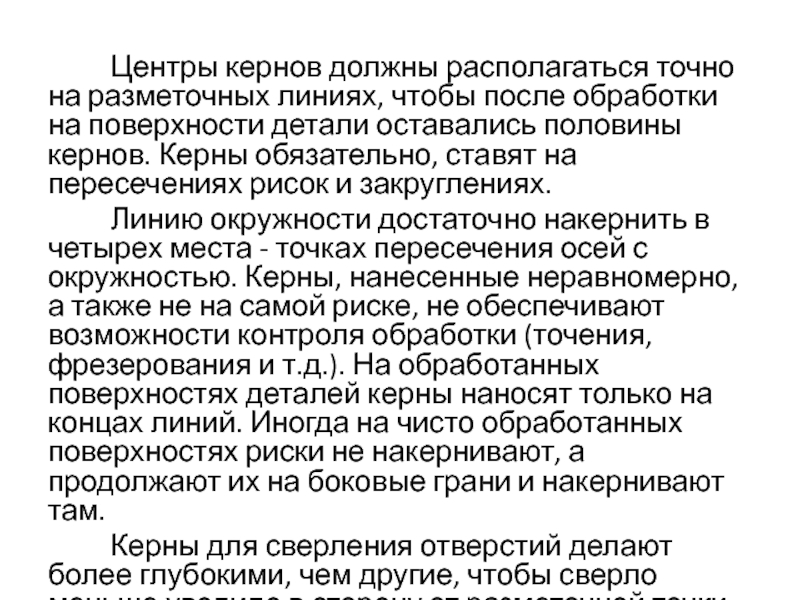

на поверхности детали оставались половины кернов. Керны обязательно, ставят на пересечениях рисок и закруглениях.
Линию окружности достаточно накернить в четырех места - точках пересечения осей с окружностью. Керны, нанесенные неравномерно, а также не на самой риске, не обеспечивают возможности контроля обработки (точения, фрезерования и т.д.). На обработанных поверхностях деталей керны наносят только на концах линий. Иногда на чисто обработанных поверхностях риски не накернивают, а продолжают их на боковые грани и накернивают там.
Керны для сверления отверстий делают более глубокими, чем другие, чтобы сверло меньше уводило в сторону от разметочной точки

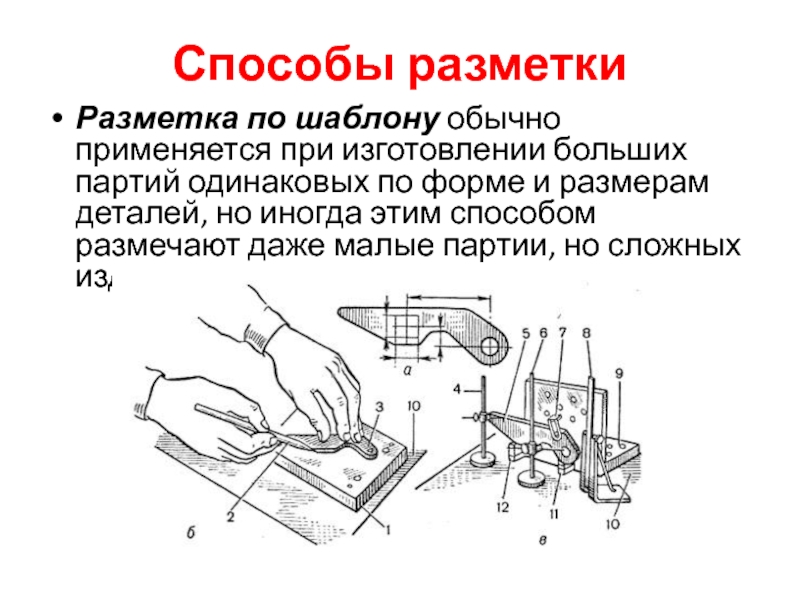

форме и размерам деталей, но иногда этим способом размечают даже малые партии, но сложных изделий.

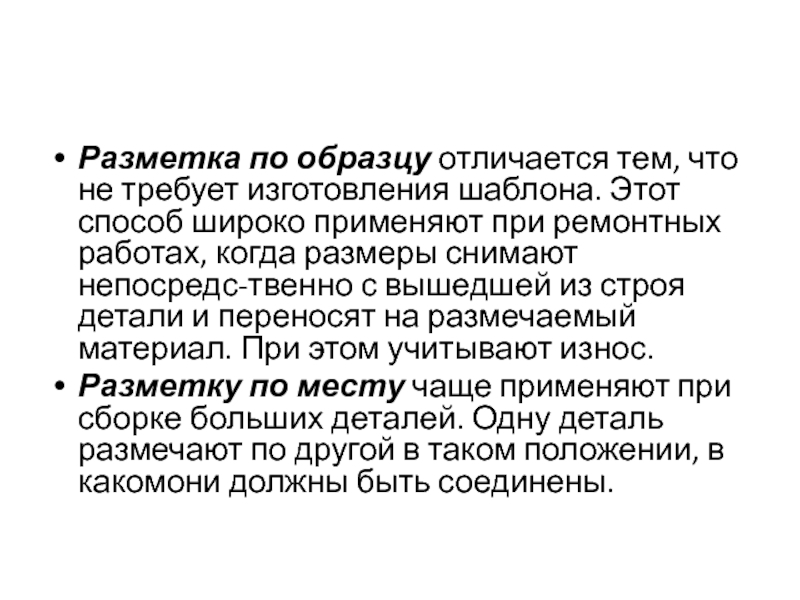

широко применяют при ремонтных работах, когда размеры снимают непосредс-твенно с вышедшей из строя детали и переносят на размечаемый материал. При этом учитывают износ.
Разметку по месту чаще применяют при сборке больших деталей. Одну деталь размечают по другой в таком положении, в какомони должны быть соединены.

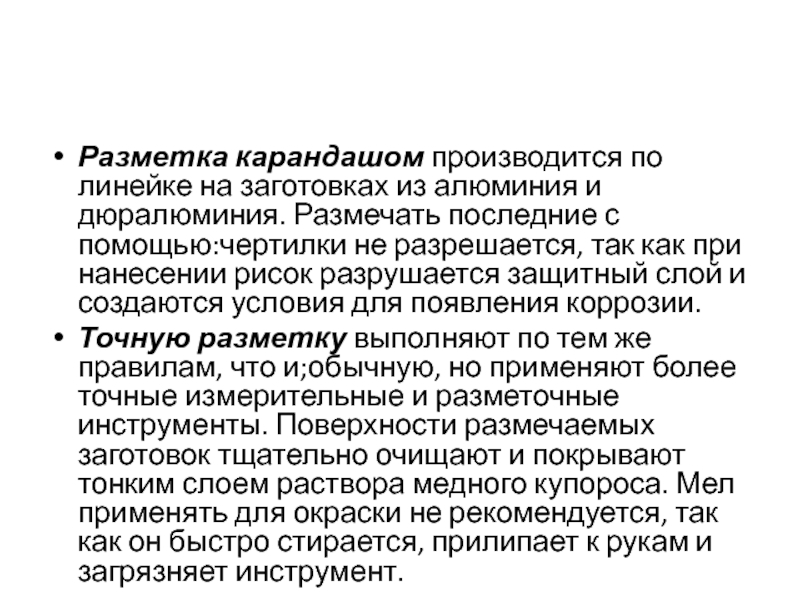

последние с помощью:чертилки не разрешается, так как при нанесении рисок разрушается защитный слой и создаются условия для появления коррозии.
Точную разметку выполняют по тем же правилам, что и;обычную, но применяют более точные измерительные и разметочные инструменты. Поверхности размечаемых заготовок тщательно очищают и покрывают тонким слоем раствора медного купороса. Мел применять для окраски не рекомендуется, так как он быстро стирается, прилипает к рукам и загрязняет инструмент.

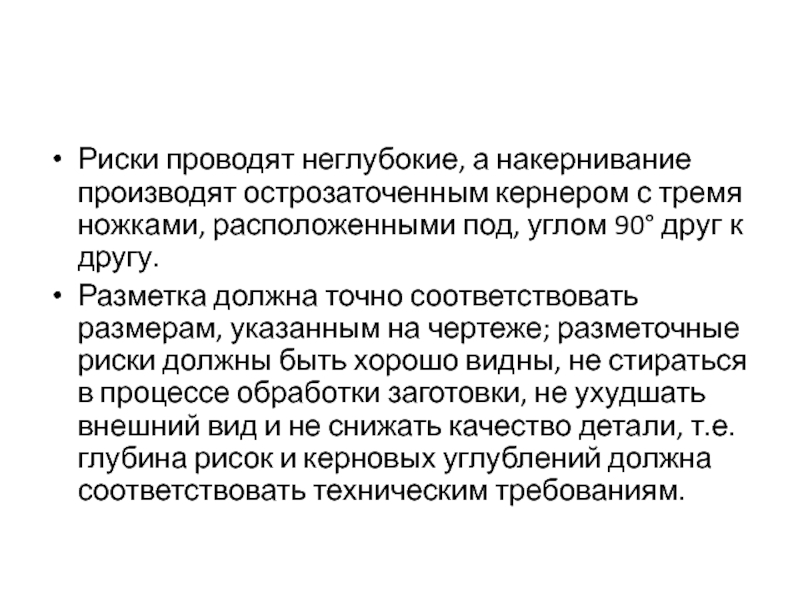

расположенными под, углом 90° друг к другу.
Разметка должна точно соответствовать размерам, указанным на чертеже; разметочные риски должны быть хорошо видны, не стираться в процессе обработки заготовки, не ухудшать внешний вид и не снижать качество детали, т.е. глубина рисок и керновых углублений должна соответствовать техническим требованиям.

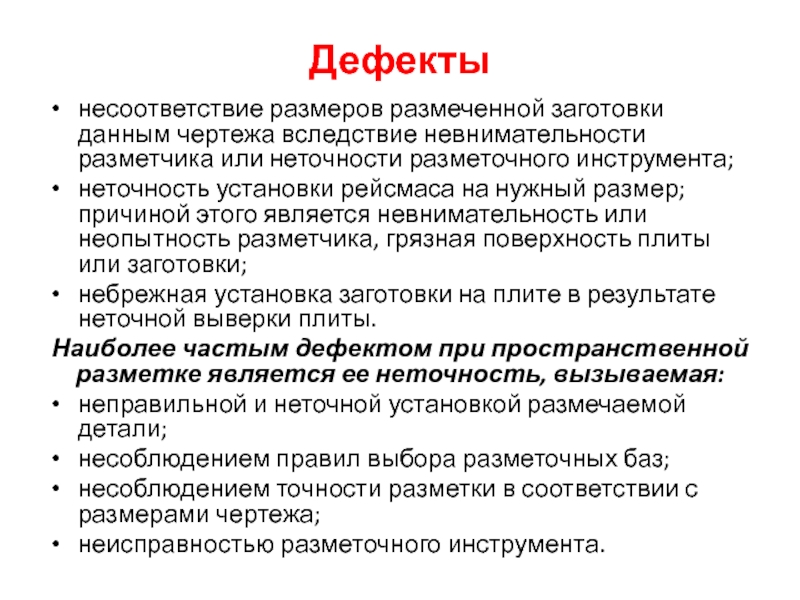

разметочного инструмента;
неточность установки рейсмаса на нужный размер; причиной этого является невнимательность или неопытность разметчика, грязная поверхность плиты или заготовки;
небрежная установка заготовки на плите в результате неточной выверки плиты.
Наиболее частым дефектом при пространственной разметке является ее неточность, вызываемая:
неправильной и неточной установкой размечаемой детали;
несоблюдением правил выбора разметочных баз;
несоблюдением точности разметки в соответствии с размерами чертежа;
неисправностью разметочного инструмента.

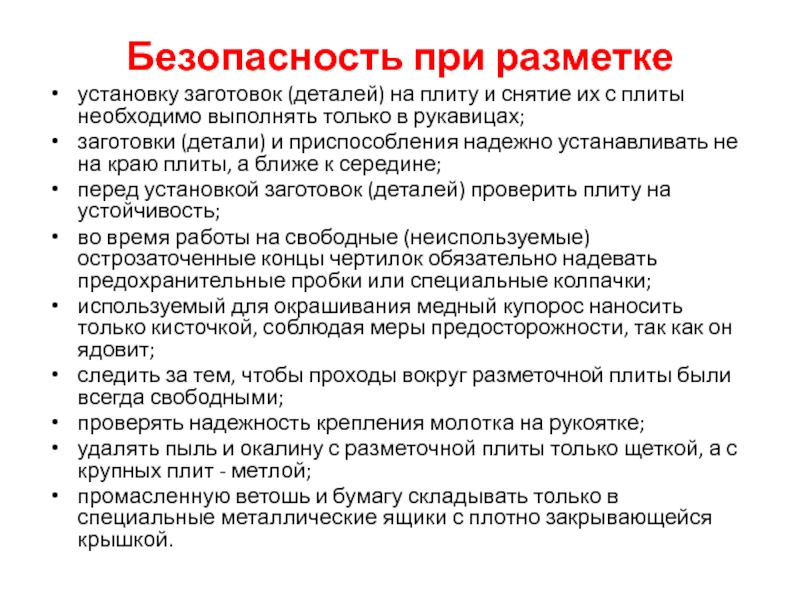

плиты необходимо выполнять только в рукавицах;
заготовки (детали) и приспособления надежно устанавливать не на краю плиты, а ближе к середине;
перед установкой заготовок (деталей) проверить плиту на устойчивость;
во время работы на свободные (неиспользуемые) острозаточенные концы чертилок обязательно надевать предохранительные пробки или специальные колпачки;
используемый для окрашивания медный купорос наносить только кисточкой, соблюдая меры предосторожности, так как он ядовит;
следить за тем, чтобы проходы вокруг разметочной плиты были всегда свободными;
проверять надежность крепления молотка на рукоятке;
удалять пыль и окалину с разметочной плиты только щеткой, а с крупных плит - метлой;
промасленную ветошь и бумагу складывать только в специальные металлические ящики с плотно закрывающейся крышкой.

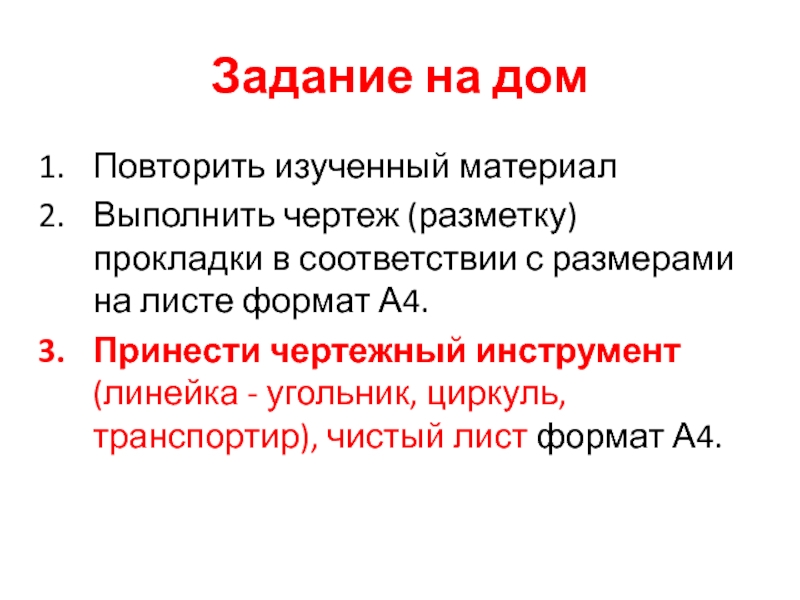

прокладки в соответствии с размерами на листе формат А4.

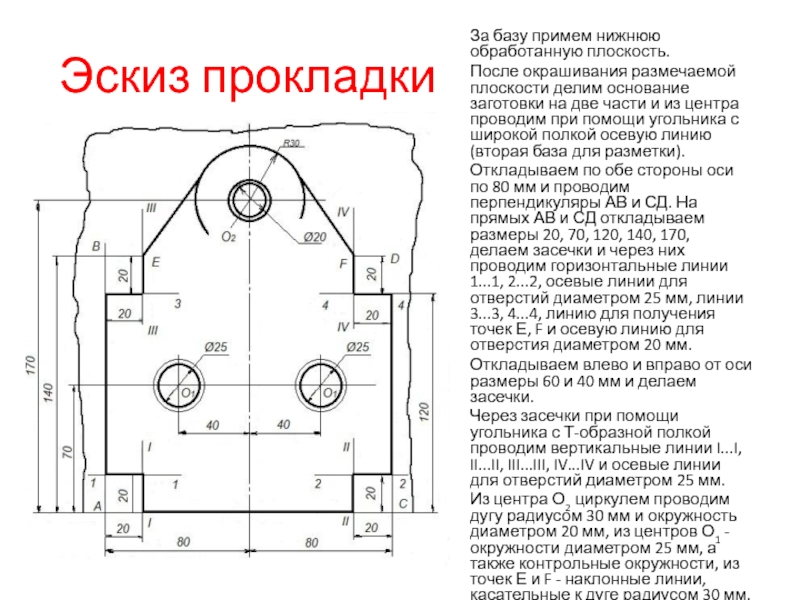

делим основание заготовки на две части и из центра проводим при помощи угольника с широкой полкой осевую линию (вторая база для разметки).
Откладываем по обе стороны оси по 80 мм и проводим перпендикуляры АВ и СД. На прямых АВ и СД откладываем размеры 20, 70, 120, 140, 170, делаем засечки и через них проводим горизонтальные линии 1...1, 2...2, осевые линии для отверстий диаметром 25 мм, линии 3...3, 4...4, линию для получения точек Е, F и осевую линию для отверстия диаметром 20 мм.
Откладываем влево и вправо от оси размеры 60 и 40 мм и делаем засечки.
Через засечки при помощи угольника с Т-образной полкой проводим вертикальные линии I...I, II...II, III...III, IV...IV и осевые линии для отверстий диаметром 25 мм.
Из центра О2 циркулем проводим дугу радиусом 30 мм и окружность диаметром 20 мм, из центров О1 - окружности диаметром 25 мм, а также контрольные окружности, из точек Е и F - наклонные линии, касательные к дуге радиусом 30 мм.

размерами на листе формат А4.
Принести чертежный инструмент (линейка - угольник, циркуль, транспортир), чистый лист формат А4.
