Презентация, доклад Построение выкройеи мужских брюк на индивидуальную фигуру
Содержание
- 1. Презентация Построение выкройеи мужских брюк на индивидуальную фигуру
- 2. Порою ключевым и в то же время
- 3. Подготовка к построению и раскрою:Обсуждаем с заказчиком
- 4. В верхнем левом углу строим прямой угол
- 5. Затем от (.) Т вниз откладываем высоту

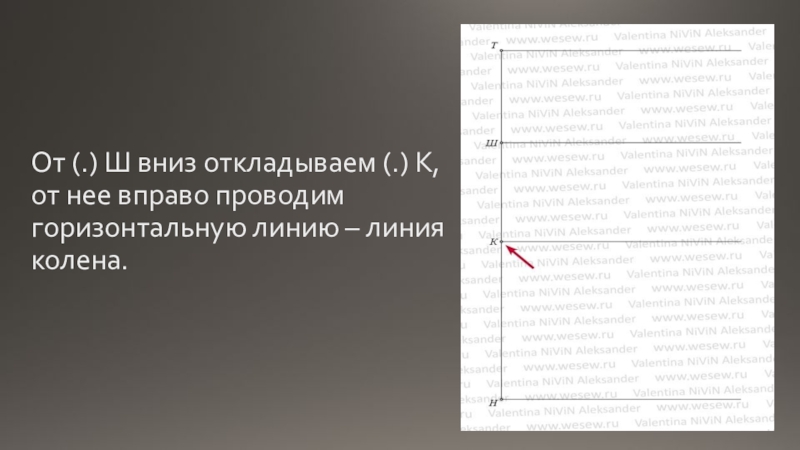

- 6. От (.) Ш вниз откладываем (.) К,
- 7. От (.) Ш вверх откладываем одну треть
- 8. От (.) Ш вправо откладываем отрезок длиной
- 9. Отрезок ШШ1 делим пополам и проводим вертикальную
- 10. От (.) Ш1 влево откладываем десятую часть
- 11. От (.) Ш3 вверх откладываем отрезок, равный
- 12. От точки (.) Т1 вниз откладываем отрезок
- 13. В точке (.) Т1 будет середина вытачки.
- 14. От (.) К1 в обе стороны откладываем
- 15. От (.) Н1 вверх на расстоянии 1

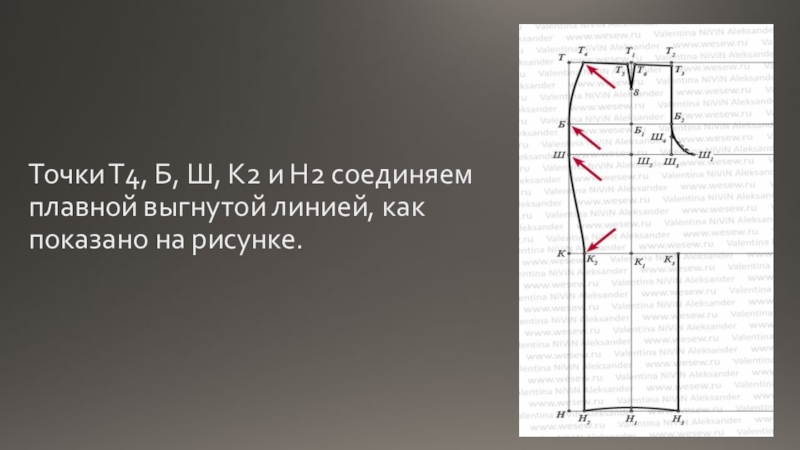

- 16. Точки Т4, Б, Ш, К2 и Н2
- 17. Соединяем (.) К3 с (.) Ш1 прямой
- 18. Далее строим линию входа в карман. Первый

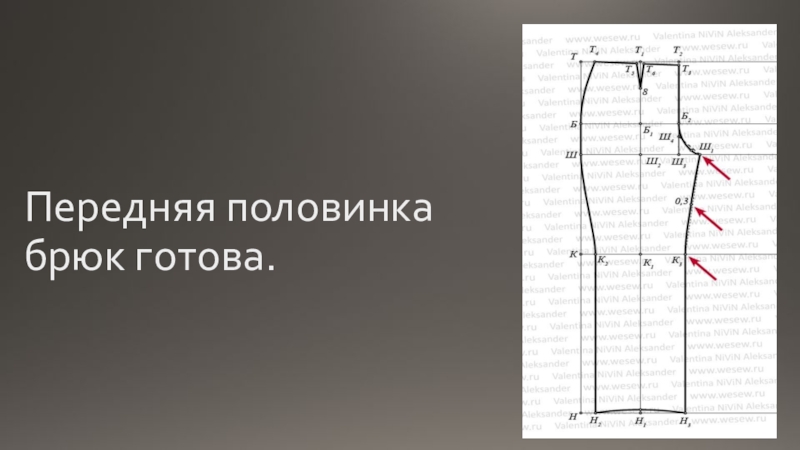

- 19. Передняя половинка брюк готова.
- 20. Теперь строим заднюю половинку брюк. Продлеваем вправо
- 21. От точки (.) Ш влево откладываем половину
- 22. Отрезок ШШ1 делим пополам - (.) Ш2.
- 23. От (.) Ш1 вправо откладываем десятую часть
- 24. Отрезок Т1Т2 делим на 3 равные части.
- 25. От (.) Ш1 влево откладываем десятую часть
- 26. От (.) Т продлеваем вправо горизонталь. От
- 27. Оформляем линию талии через (.) Т4 и
- 28. От (.) Б3 откладываем точку вправо на
- 29. От (.) К1 в обе стороны откладываем
- 30. От (.) Н1 вниз опускаем отрезок в
- 31. Точки (.) К3 и (.) Ш5 соединяем

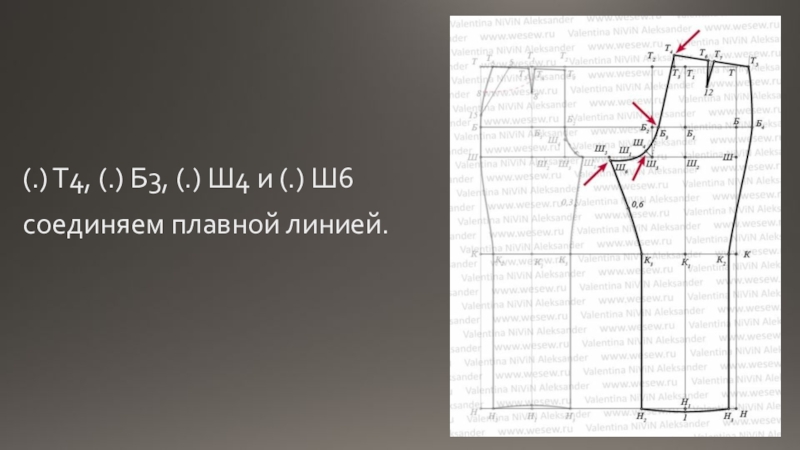

- 32. (.) Т4, (.) Б3, (.) Ш4 и (.) Ш6 соединяем плавной линией.

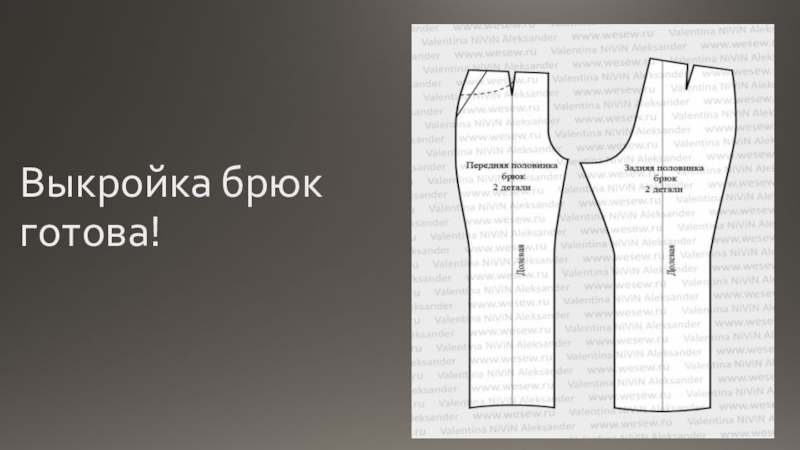

- 33. Выкройка брюк готова!
- 34. БЛАГОДАРЮ ЗА ВНИМАНИЕ
Порою ключевым и в то же время самым сложным моментом при пошиве одежды является построение выкройки. Не каждый мастер умеет это делать. Однако подобный навык очень полезен при пошиве изделий. Предложенное построение можно использовать для построения
Слайд 1Презентация выполнена преподавателем ГБПОУ РО «РТИМЭС» Жуковской И. А.
Построение выкройки мужских

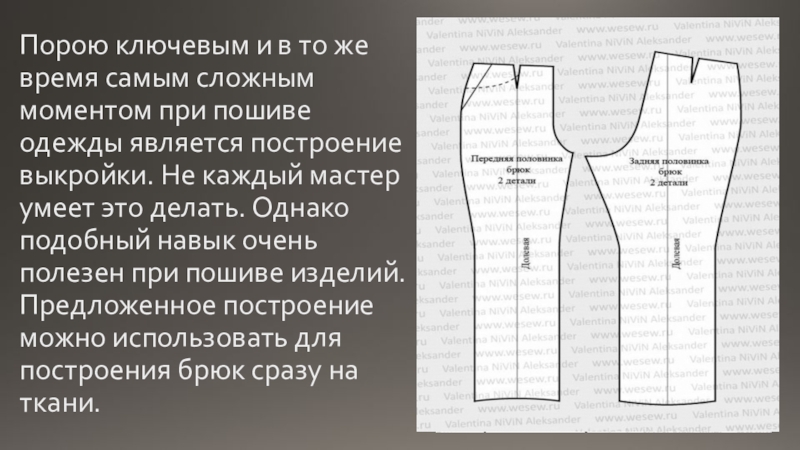

Слайд 2Порою ключевым и в то же время самым сложным моментом при
пошиве одежды является построение выкройки. Не каждый мастер умеет это делать. Однако подобный навык очень полезен при пошиве изделий.
Предложенное построение можно использовать для построения брюк сразу на ткани.

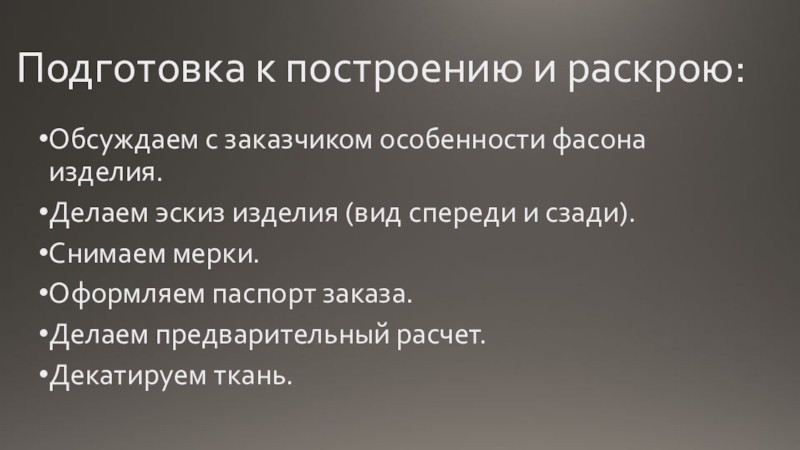

Слайд 3Подготовка к построению и раскрою:
Обсуждаем с заказчиком особенности фасона изделия.
Делаем эскиз
изделия (вид спереди и сзади).
Снимаем мерки.
Оформляем паспорт заказа.
Делаем предварительный расчет.
Декатируем ткань.
Снимаем мерки.
Оформляем паспорт заказа.
Делаем предварительный расчет.
Декатируем ткань.

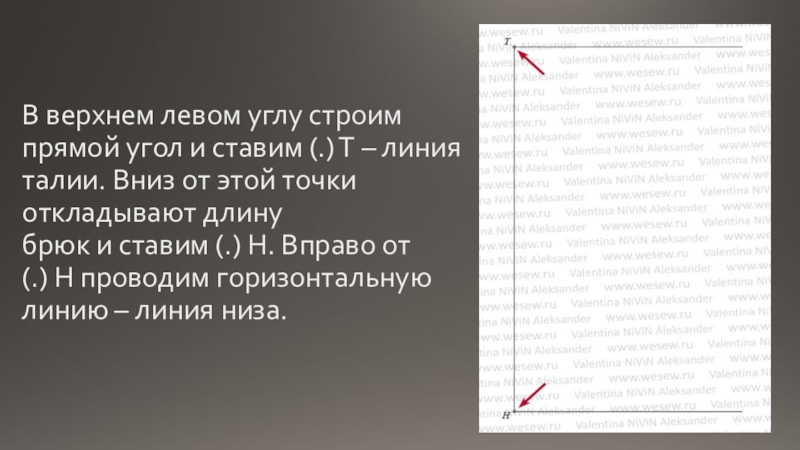

Слайд 4В верхнем левом углу строим прямой угол и ставим (.) Т
– линия талии. Вниз от этой точки откладывают длину
брюк и ставим (.) Н. Вправо от
(.) Н проводим горизонтальную линию – линия низа.

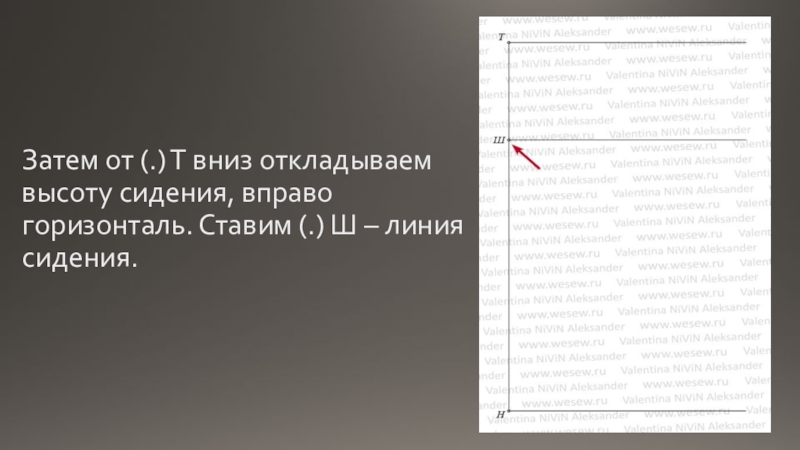

Слайд 5Затем от (.) Т вниз откладываем высоту сидения, вправо горизонталь. Ставим
(.) Ш – линия сидения.

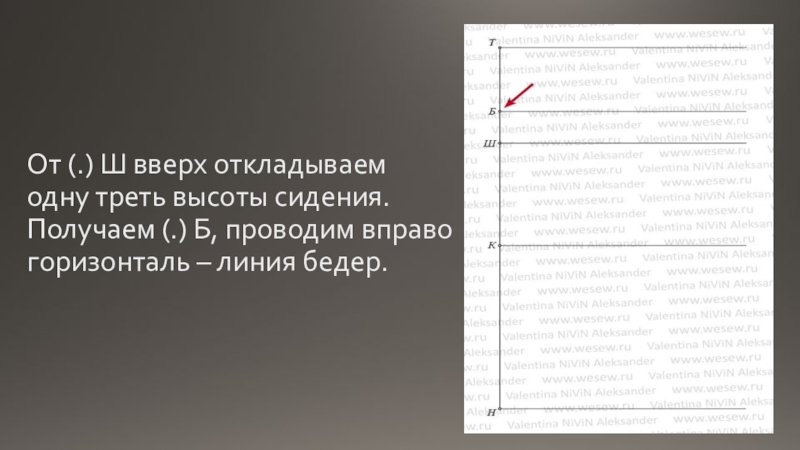

Слайд 7От (.) Ш вверх откладываем одну треть высоты сидения. Получаем (.)
Б, проводим вправо горизонталь – линия бедер.

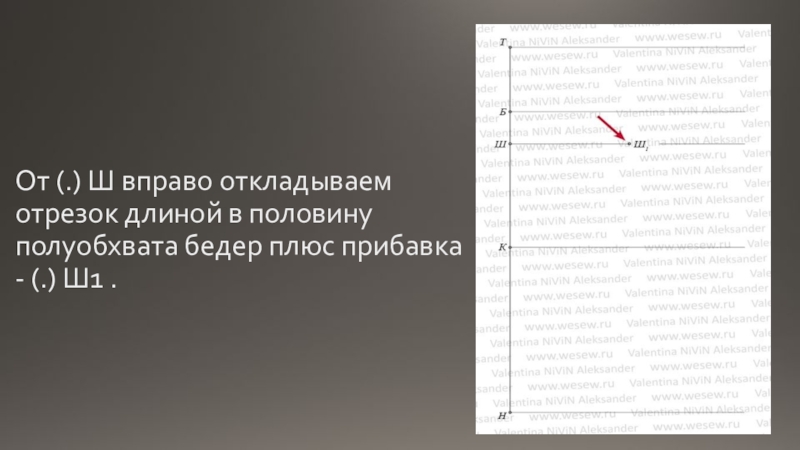

Слайд 8От (.) Ш вправо откладываем отрезок длиной в половину полуобхвата бедер
плюс прибавка - (.) Ш1 .

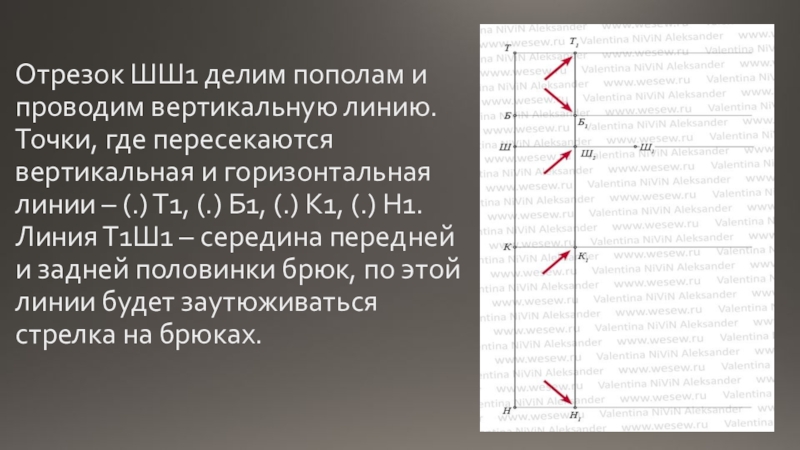

Слайд 9Отрезок ШШ1 делим пополам и проводим вертикальную линию. Точки, где пересекаются
вертикальная и горизонтальная линии – (.) Т1, (.) Б1, (.) K1, (.) Н1. Линия Т1Ш1 – середина передней и задней половинки брюк, по этой линии будет заутюживаться стрелка на брюках.

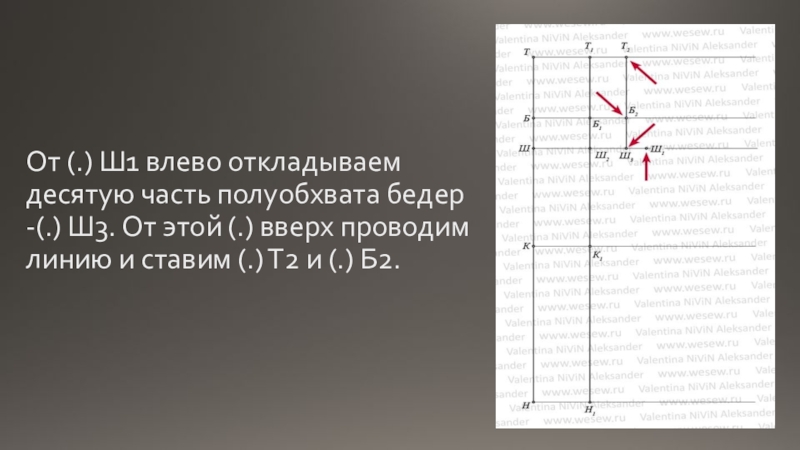

Слайд 10От (.) Ш1 влево откладываем десятую часть полуобхвата бедер -(.) Ш3.
От этой (.) вверх проводим линию и ставим (.) Т2 и (.) Б2.

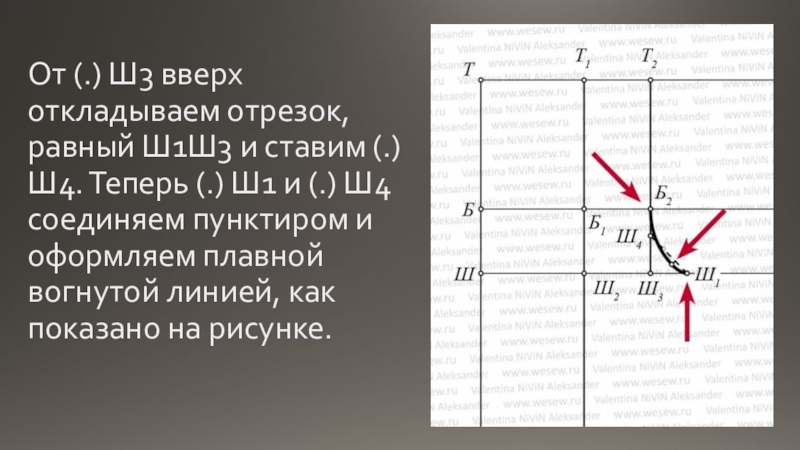

Слайд 11От (.) Ш3 вверх откладываем отрезок, равный Ш1Ш3 и ставим (.)
Ш4. Теперь (.) Ш1 и (.) Ш4 соединяем пунктиром и оформляем плавной вогнутой линией, как показано на рисунке.

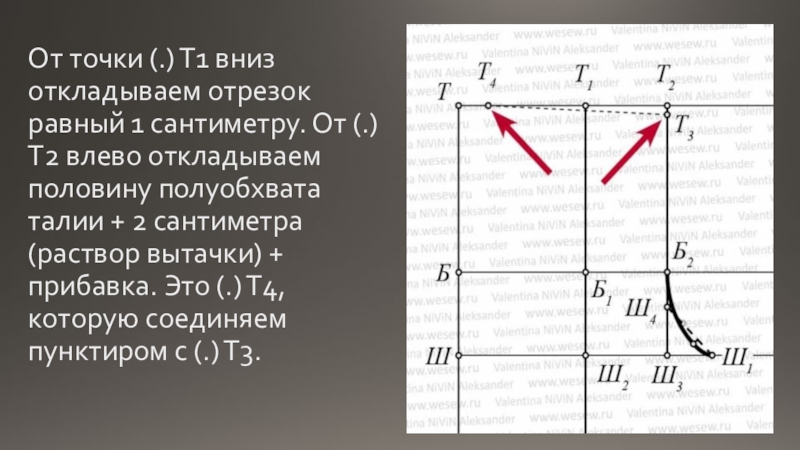

Слайд 12От точки (.) Т1 вниз откладываем отрезок равный 1 сантиметру. От
(.) Т2 влево откладываем половину полуобхвата талии + 2 сантиметра (раствор вытачки) + прибавка. Это (.) Т4, которую соединяем пунктиром с (.) Т3.

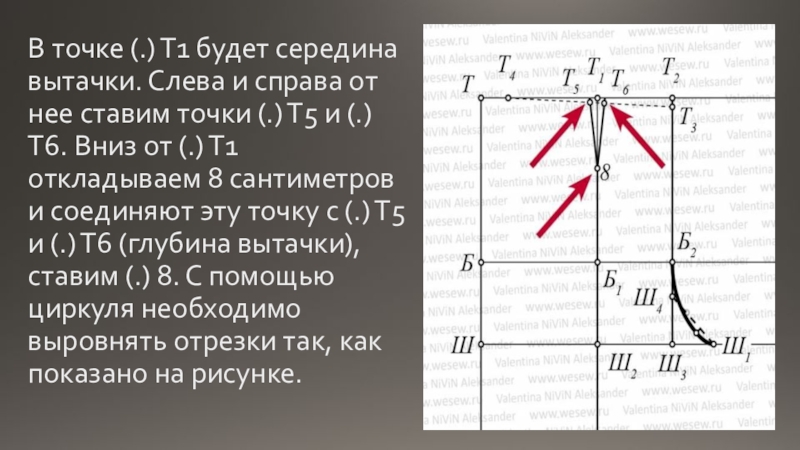

Слайд 13В точке (.) Т1 будет середина вытачки. Слева и справа от
нее ставим точки (.) Т5 и (.) Т6. Вниз от (.) Т1 откладываем 8 сантиметров и соединяют эту точку с (.) Т5 и (.) Т6 (глубина вытачки), ставим (.) 8. С помощью циркуля необходимо выровнять отрезки так, как показано на рисунке.

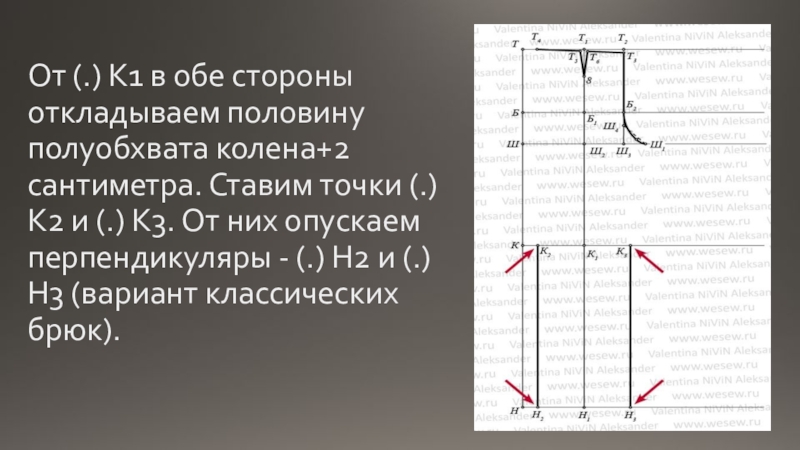

Слайд 14От (.) К1 в обе стороны откладываем половину полуобхвата колена+2 сантиметра.
Ставим точки (.) К2 и (.) К3. От них опускаем перпендикуляры - (.) Н2 и (.) Н3 (вариант классических брюк).

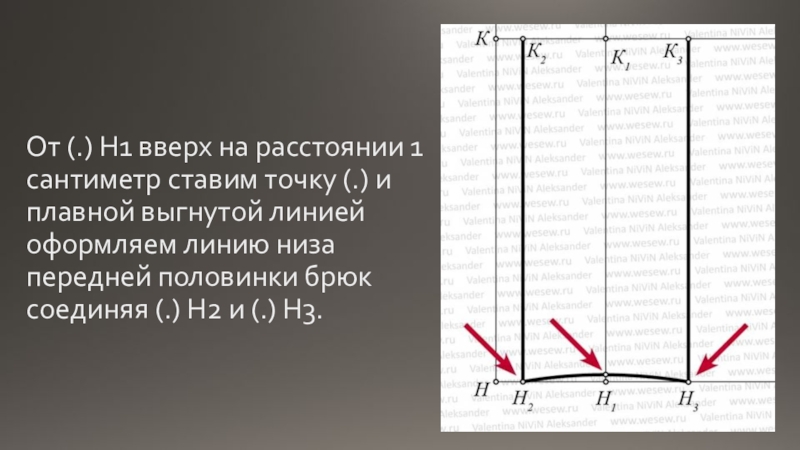

Слайд 15От (.) Н1 вверх на расстоянии 1 сантиметр ставим точку (.)
и плавной выгнутой линией оформляем линию низа передней половинки брюк соединяя (.) Н2 и (.) Н3.

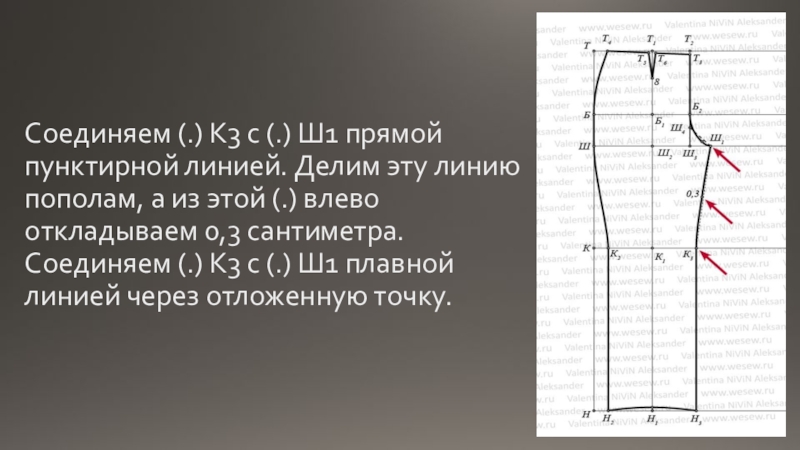

Слайд 17Соединяем (.) К3 с (.) Ш1 прямой пунктирной линией. Делим эту
линию пополам, а из этой (.) влево откладываем 0,3 сантиметра. Соединяем (.) К3 с (.) Ш1 плавной линией через отложенную точку.

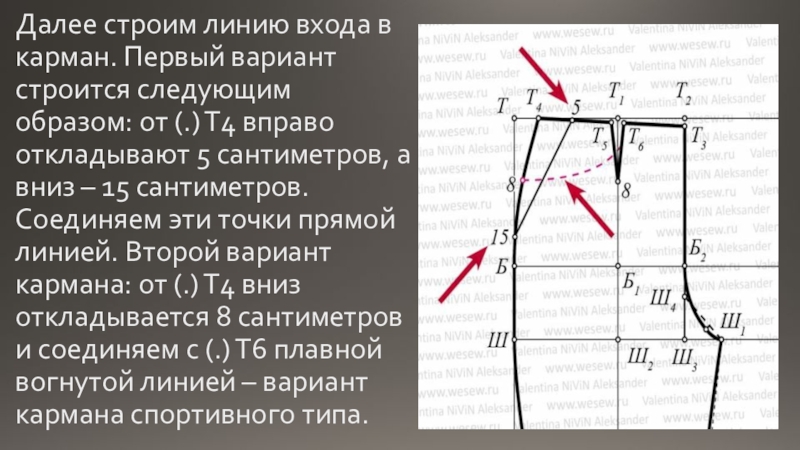

Слайд 18Далее строим линию входа в карман. Первый вариант строится следующим образом:
от (.) Т4 вправо откладывают 5 сантиметров, а вниз – 15 сантиметров. Соединяем эти точки прямой линией. Второй вариант кармана: от (.) Т4 вниз откладывается 8 сантиметров и соединяем с (.) Т6 плавной вогнутой линией – вариант кармана спортивного типа.

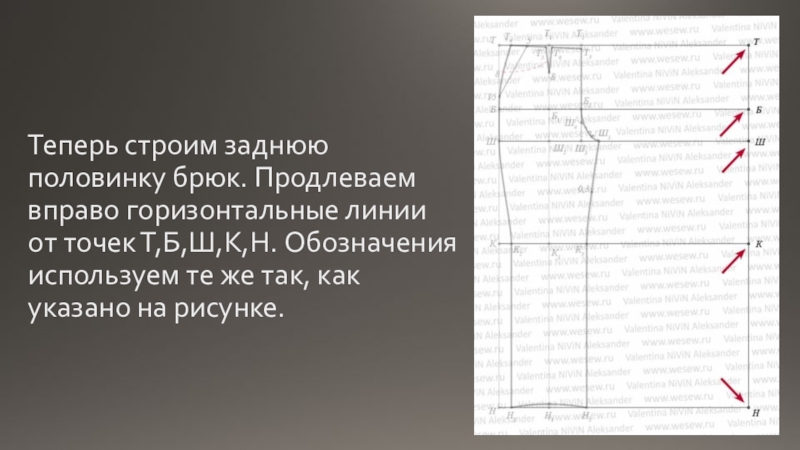

Слайд 20Теперь строим заднюю половинку брюк. Продлеваем вправо горизонтальные линии от точек
Т,Б,Ш,К,Н. Обозначения используем те же так, как указано на рисунке.

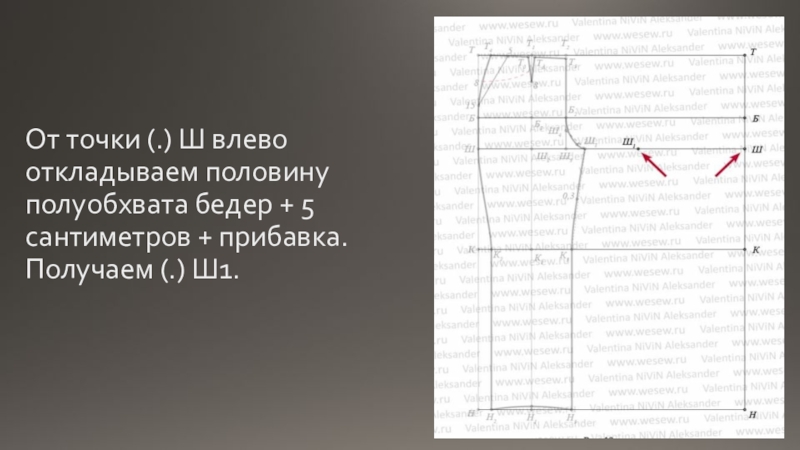

Слайд 21От точки (.) Ш влево откладываем половину полуобхвата бедер + 5
сантиметров + прибавка. Получаем (.) Ш1.

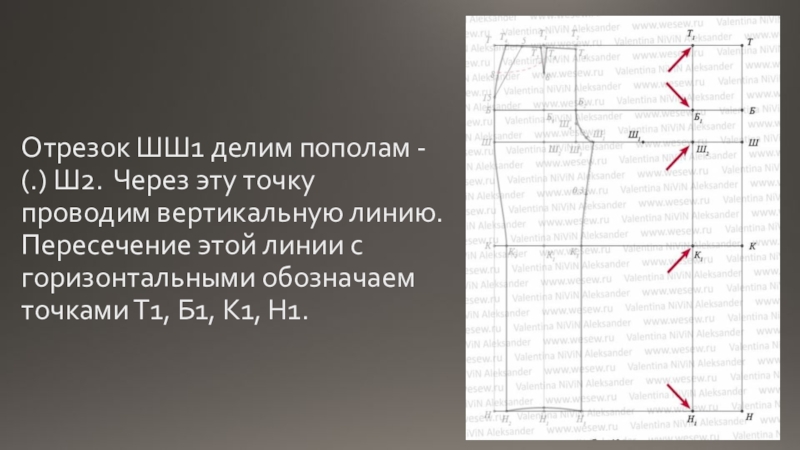

Слайд 22Отрезок ШШ1 делим пополам - (.) Ш2. Через эту точку проводим
вертикальную линию. Пересечение этой линии с горизонтальными обозначаем точками Т1, Б1, К1, Н1.

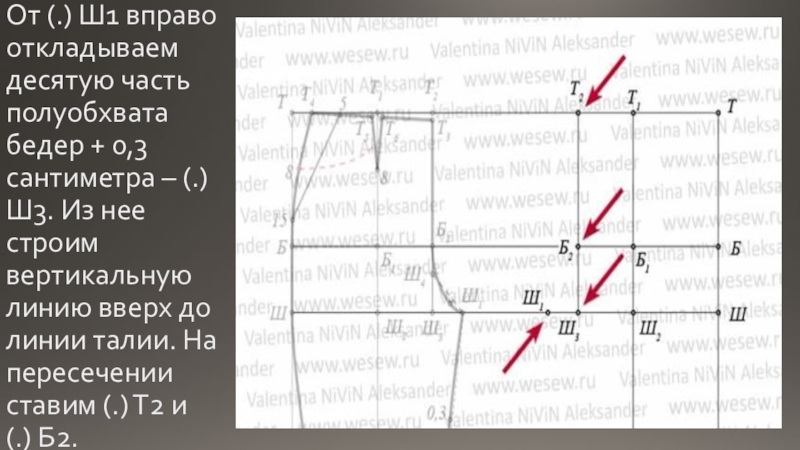

Слайд 23От (.) Ш1 вправо откладываем десятую часть полуобхвата бедер + 0,3
сантиметра – (.) Ш3. Из нее строим вертикальную линию вверх до линии талии. На пересечении ставим (.) Т2 и
(.) Б2.

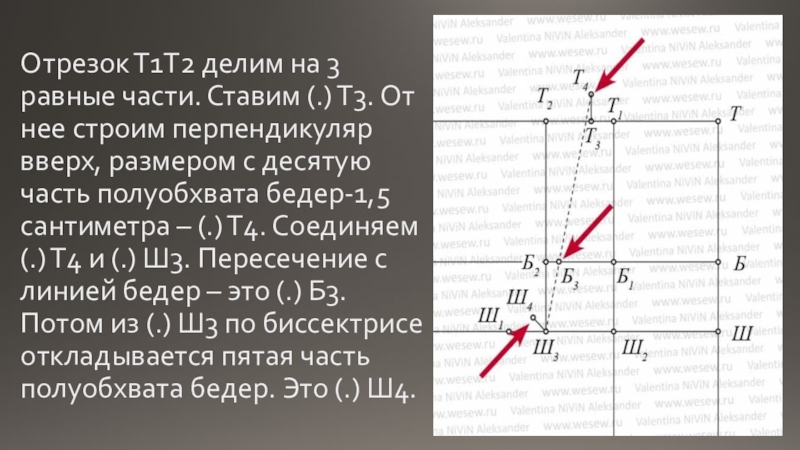

Слайд 24Отрезок Т1Т2 делим на 3 равные части. Ставим (.) Т3. От
нее строим перпендикуляр вверх, размером с десятую часть полуобхвата бедер-1,5 сантиметра – (.) Т4. Соединяем (.) Т4 и (.) Ш3. Пересечение с линией бедер – это (.) Б3. Потом из (.) Ш3 по биссектрисе откладывается пятая часть полуобхвата бедер. Это (.) Ш4.

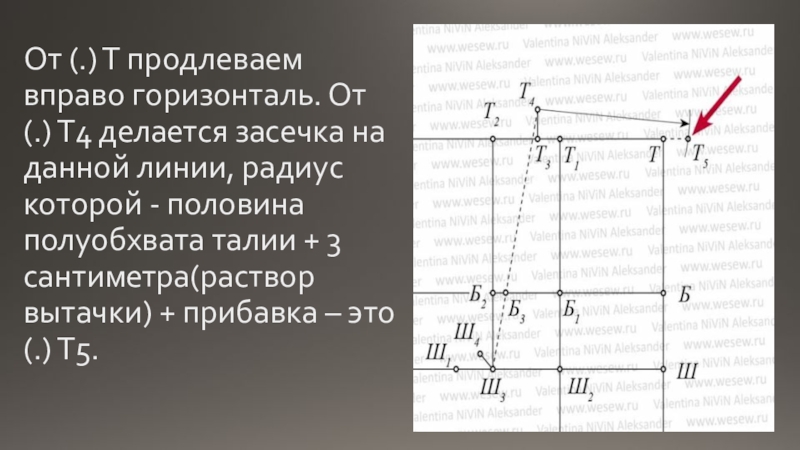

Слайд 26От (.) Т продлеваем вправо горизонталь. От (.) Т4 делается засечка
на данной линии, радиус которой - половина полуобхвата талии + 3 сантиметра(раствор вытачки) + прибавка – это (.) Т5.

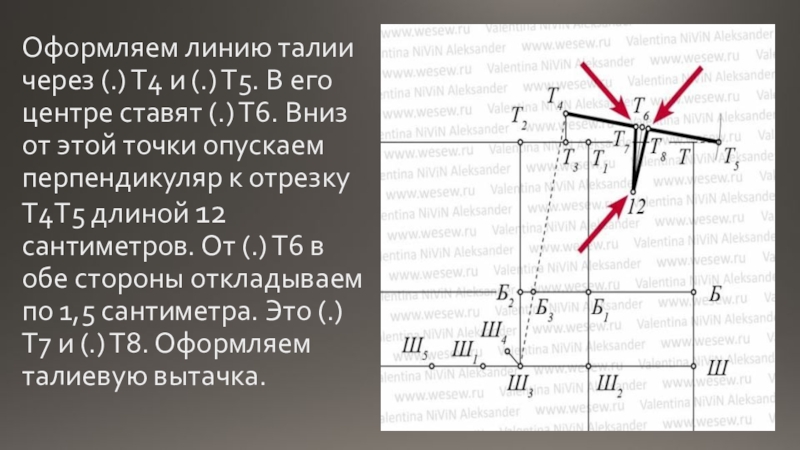

Слайд 27Оформляем линию талии через (.) Т4 и (.) Т5. В его
центре ставят (.) Т6. Вниз от этой точки опускаем перпендикуляр к отрезку Т4Т5 длиной 12 сантиметров. От (.) Т6 в обе стороны откладываем по 1,5 сантиметра. Это (.) Т7 и (.) Т8. Оформляем талиевую вытачка.

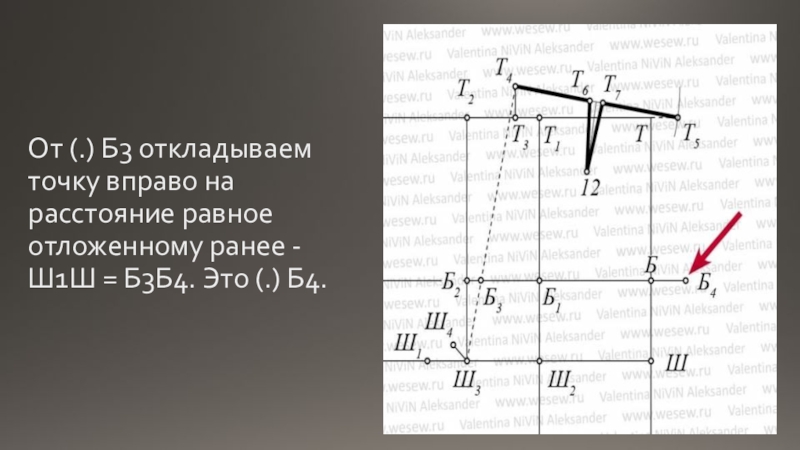

Слайд 28От (.) Б3 откладываем точку вправо на расстояние равное отложенному ранее
-Ш1Ш = Б3Б4. Это (.) Б4.

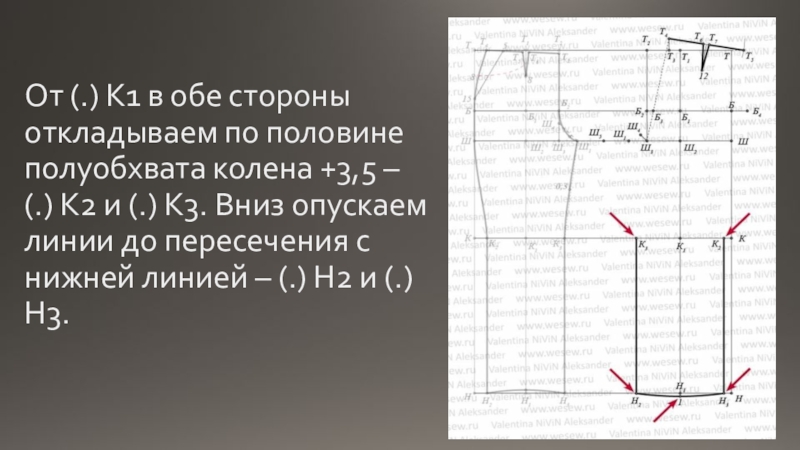

Слайд 29От (.) К1 в обе стороны откладываем по половине полуобхвата колена
+3,5 – (.) К2 и (.) К3. Вниз опускаем линии до пересечения с нижней линией – (.) Н2 и (.) Н3.

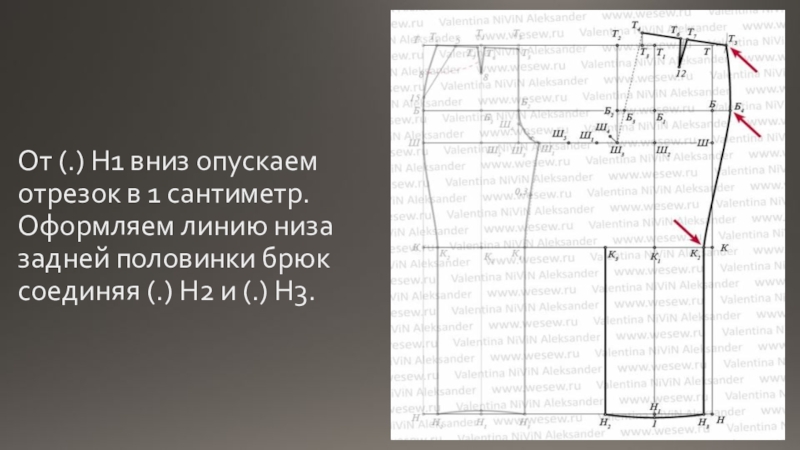

Слайд 30От (.) Н1 вниз опускаем отрезок в 1 сантиметр. Оформляем линию
низа задней половинки брюк соединяя (.) Н2 и (.) Н3.

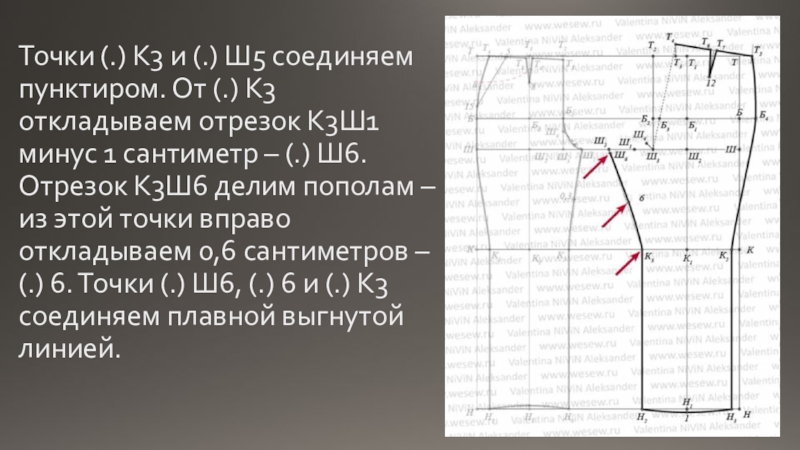

Слайд 31Точки (.) К3 и (.) Ш5 соединяем пунктиром. От (.) К3
откладываем отрезок К3Ш1 минус 1 сантиметр – (.) Ш6. Отрезок К3Ш6 делим пополам – из этой точки вправо откладываем 0,6 сантиметров – (.) 6. Точки (.) Ш6, (.) 6 и (.) К3 соединяем плавной выгнутой линией.
