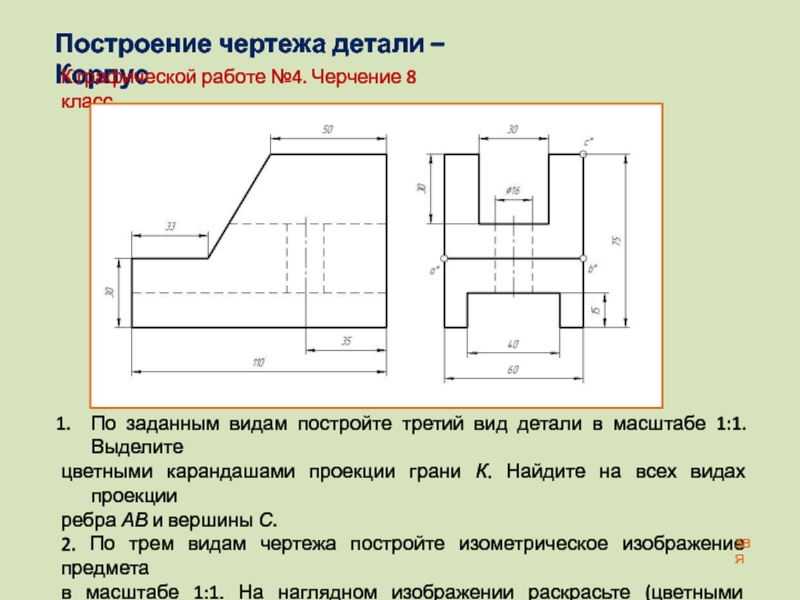

Презентация, доклад Построение чертежа детали. Корпус. К графической работе №4. Черчение 8 класс. Часть 2

заданным видам постройте третий вид детали в масштабе 1:1. Выделите
цветными карандашами проекции грани К. Найдите на всех видах проекции
ребра АВ и вершины С.
2. По трем видам чертежа постройте изометрическое изображение предмета
в масштабе 1:1. На наглядном изображении раскрасьте (цветными карандашами) грань К, ребро АВ и вершину С. КОРПУС. СТАЛЬ.

ЗВЯ

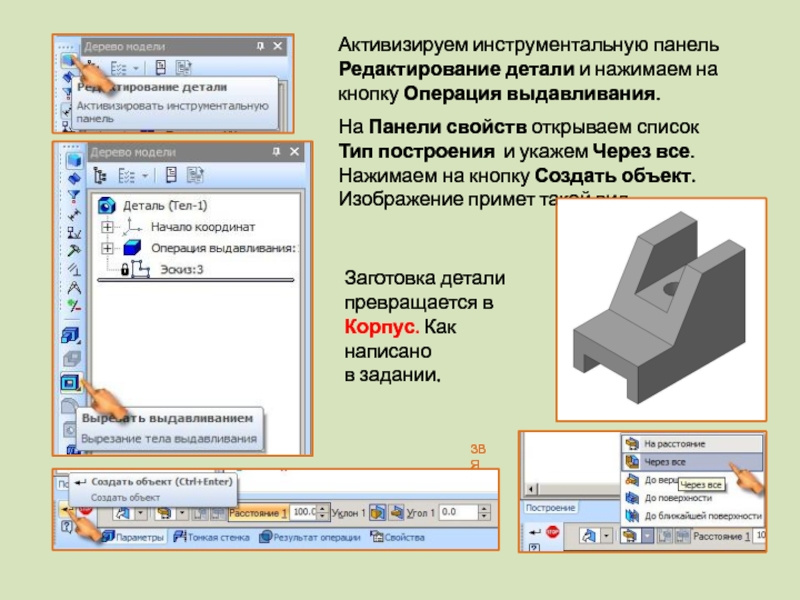

Панели свойств открываем список Тип построения и укажем Через все. Нажимаем на кнопку Создать объект. Изображение примет такой вид.

Заготовка детали
превращается в
Корпус. Как написано
в задании.

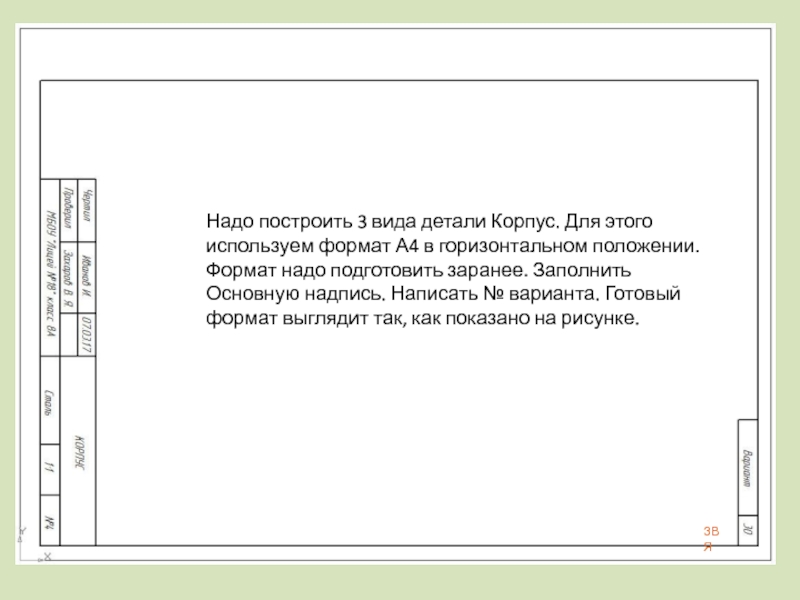

в горизонтальном положении. Формат надо подготовить заранее. Заполнить
Основную надпись. Написать № варианта. Готовый формат выглядит так, как показано на рисунке.

ЗВЯ

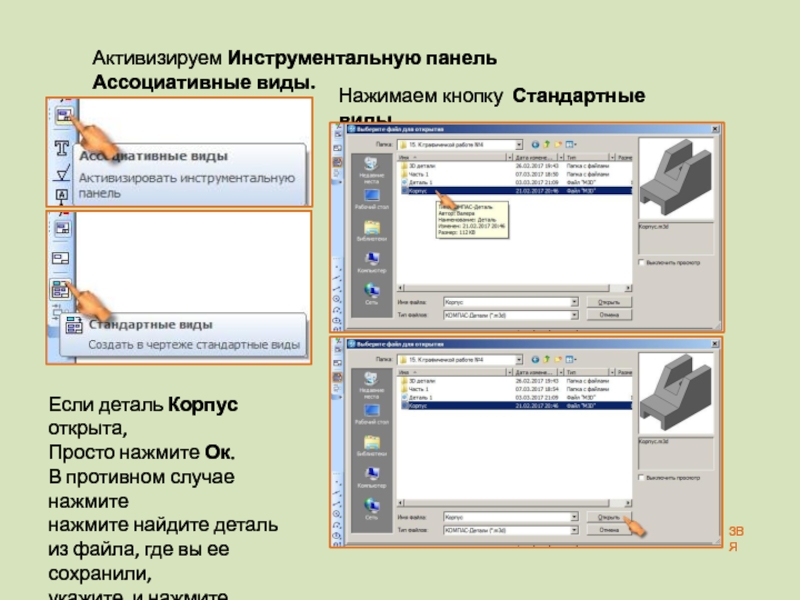

нажмите Ок.
В противном случае нажмите
нажмите найдите деталь
из файла, где вы ее сохранили,
укажите и нажмите Открыть.

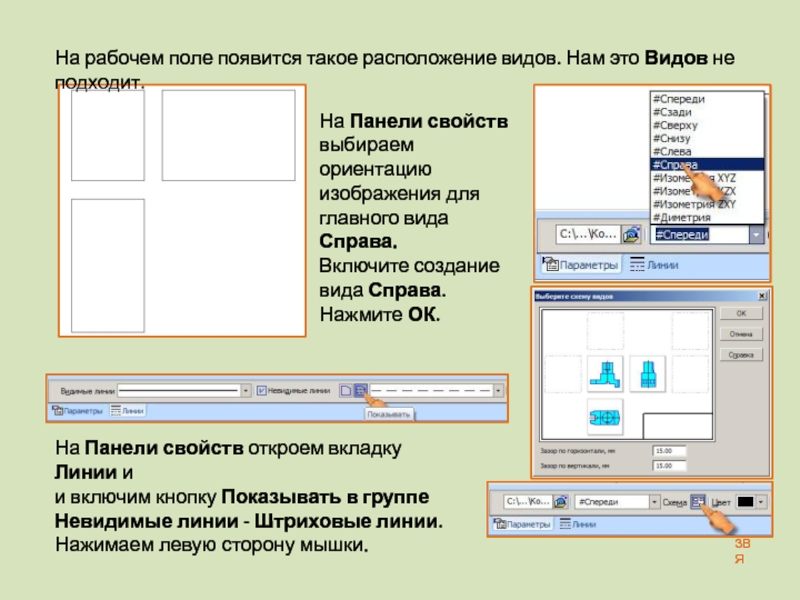

подходит.

На Панели свойств выбираем ориентацию
изображения для главного вида Справа.
Включите создание вида Справа.
Нажмите ОК.

На Панели свойств откроем вкладку Линии и
и включим кнопку Показывать в группе
Невидимые линии - Штриховые линии.
Нажимаем левую сторону мышки.

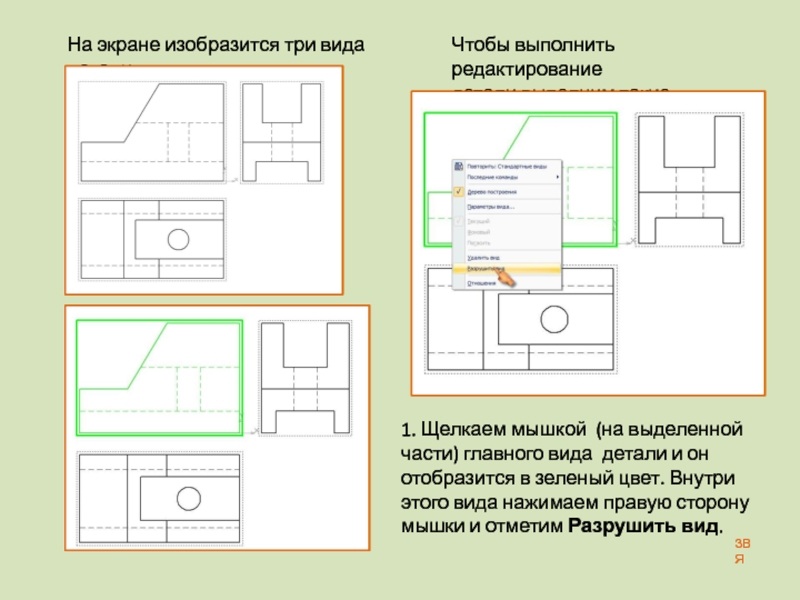

Щелкаем мышкой (на выделенной части) главного вида детали и он отобразится в зеленый цвет. Внутри этого вида нажимаем правую сторону мышки и отметим Разрушить вид.

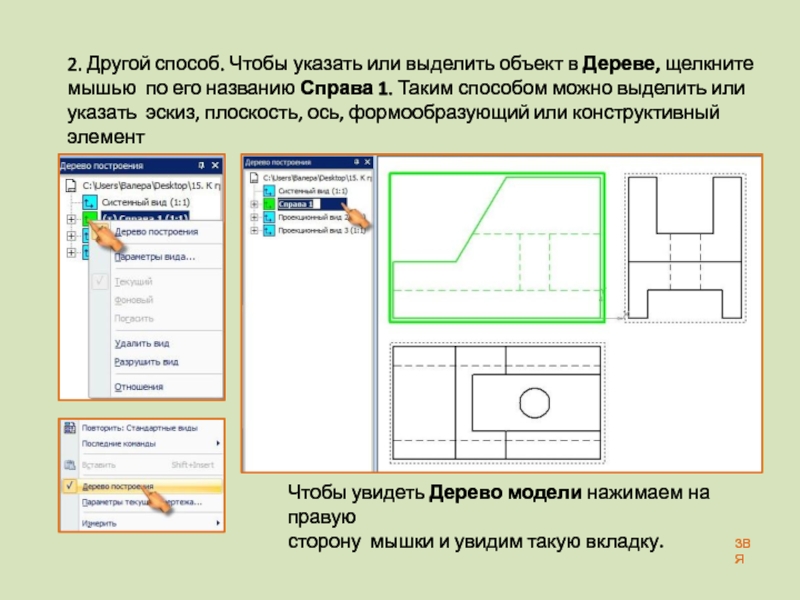

мышью по его названию Справа 1. Таким способом можно выделить или
указать эскиз, плоскость, ось, формообразующий или конструктивный элемент
детали.

Чтобы увидеть Дерево модели нажимаем на правую
сторону мышки и увидим такую вкладку.

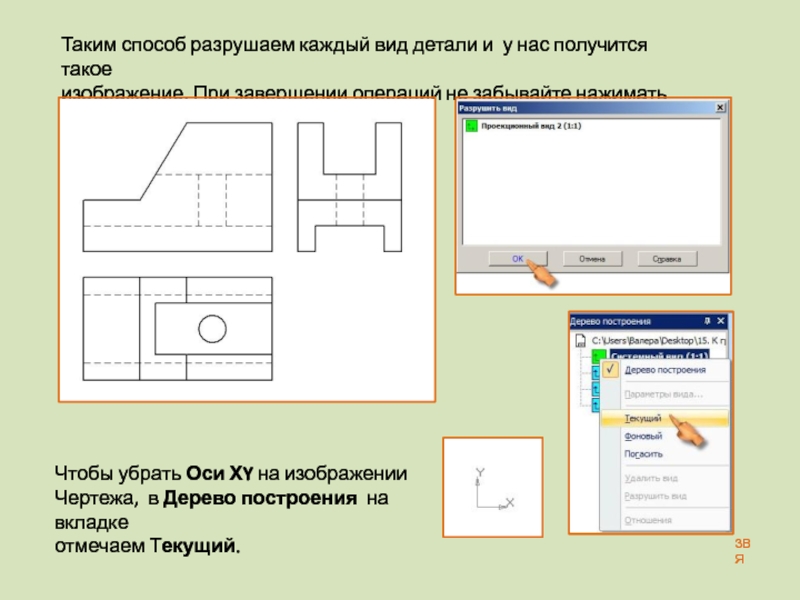

изображение. При завершении операций не забывайте нажимать ОК.

Чтобы убрать Оси ХY на изображении
Чертежа, в Дерево построения на вкладке
отмечаем Текущий.

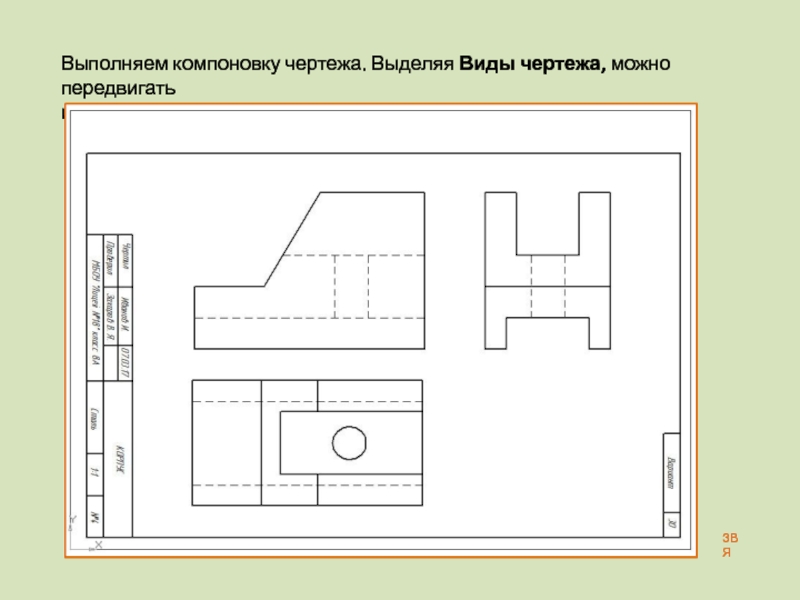

место. Не забывайте проекционную связь видов.

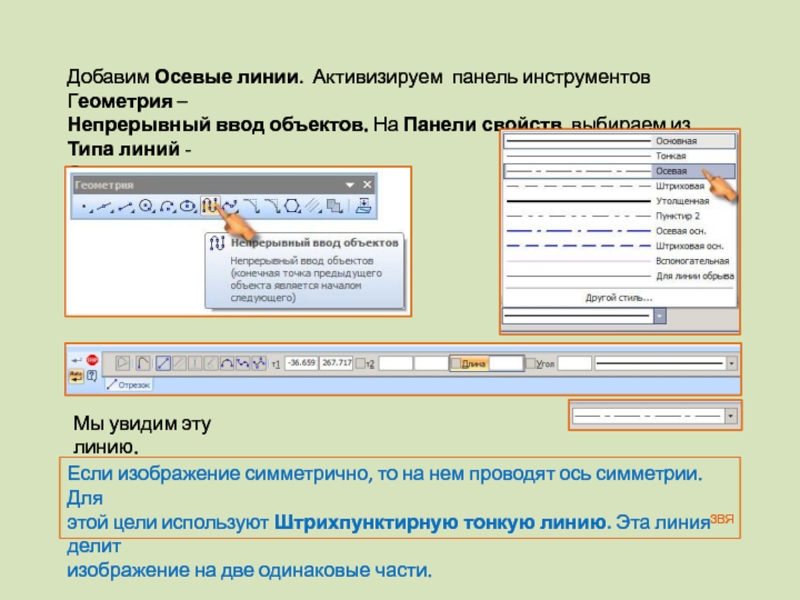

На Панели свойств выбираем из Типа линий -
Осевая.

Мы увидим эту линию.

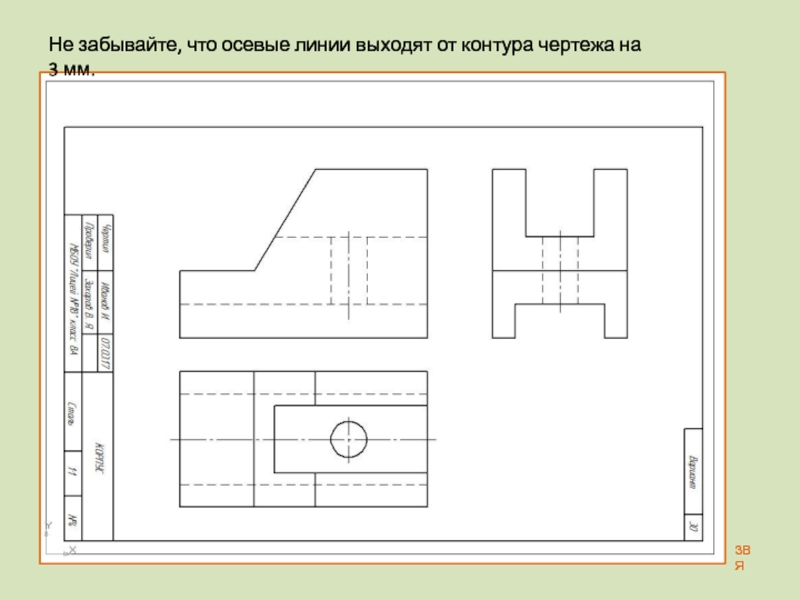

Если изображение симметрично, то на нем проводят ось симметрии. Для
этой цели используют Штрихпунктирную тонкую линию. Эта линия делит
изображение на две одинаковые части.

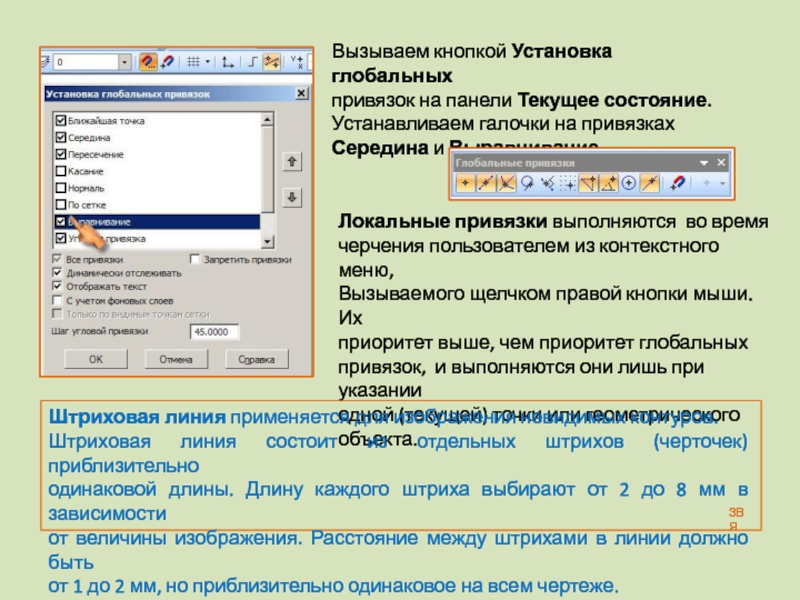

привязках Середина и Выравнивание.

Локальные привязки выполняются во время
черчения пользователем из контекстного меню,
Вызываемого щелчком правой кнопки мыши. Их
приоритет выше, чем приоритет глобальных
привязок, и выполняются они лишь при указании
одной (текущей) точки или геометрического
объекта.

Штриховая линия применяется для изображения невидимых контуров.
Штриховая линия состоит из отдельных штрихов (черточек) приблизительно
одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости
от величины изображения. Расстояние между штрихами в линии должно быть
от 1 до 2 мм, но приблизительно одинаковое на всем чертеже.

мм.

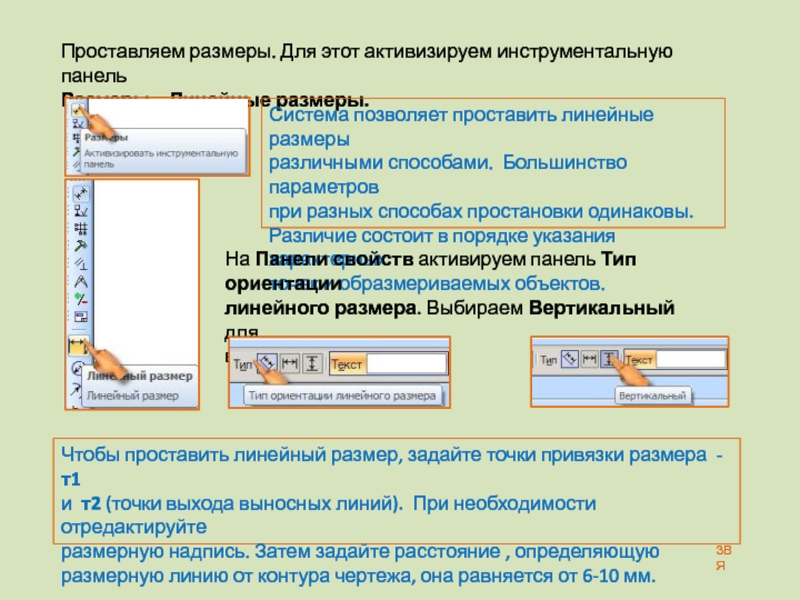

Система позволяет проставить линейные размеры
различными способами. Большинство параметров
при разных способах простановки одинаковы.
Различие состоит в порядке указания характерных
точек и образмериваемых объектов.

На Панели свойств активируем панель Тип ориентации
линейного размера. Выбираем Вертикальный для
вертикального размера.

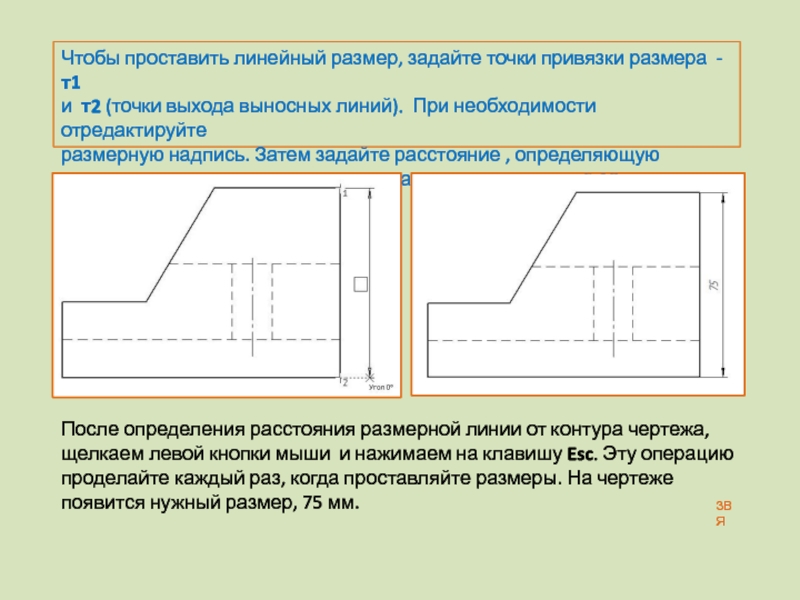

Чтобы проставить линейный размер, задайте точки привязки размера - т1
и т2 (точки выхода выносных линий). При необходимости отредактируйте
размерную надпись. Затем задайте расстояние , определяющую размерную линию от контура чертежа, она равняется от 6-10 мм.

ЗВЯ

(точки выхода выносных линий). При необходимости отредактируйте
размерную надпись. Затем задайте расстояние , определяющую размерную линию от контура чертежа, она равняется от 6-10 мм.

После определения расстояния размерной линии от контура чертежа, щелкаем левой кнопки мыши и нажимаем на клавишу Esc. Эту операцию проделайте каждый раз, когда проставляйте размеры. На чертеже появится нужный размер, 75 мм.

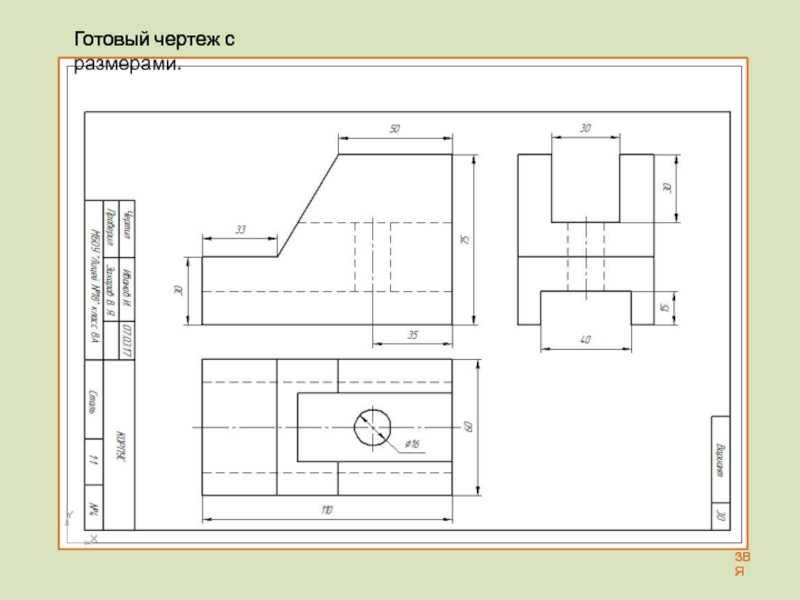

размеры на чертеже.

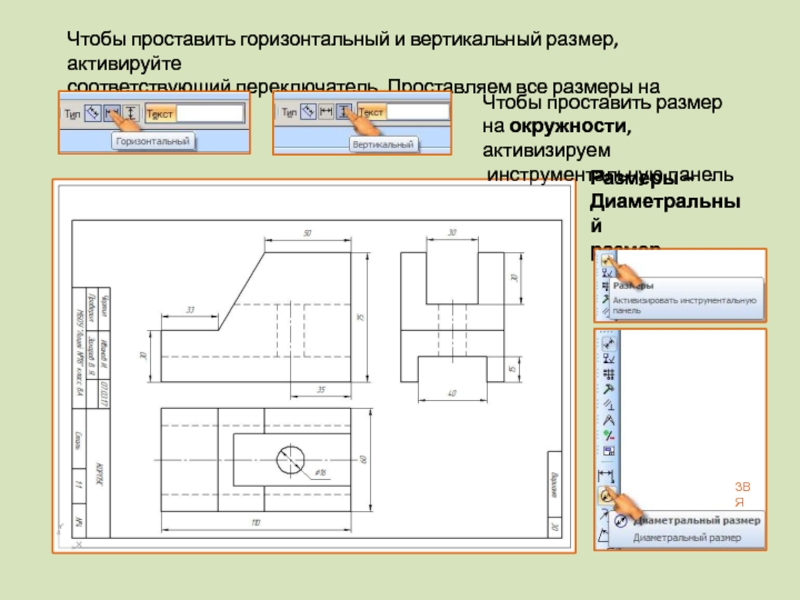

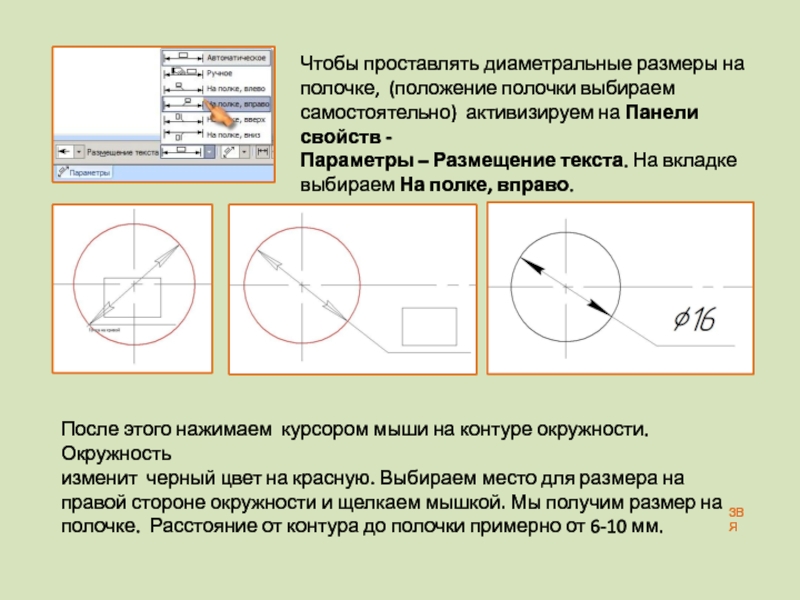

Чтобы проставить размер
на окружности, активизируем
инструментальную панель

Размеры –
Диаметральный
размер.

ЗВЯ

Панели свойств -
Параметры – Размещение текста. На вкладке
выбираем На полке, вправо.

После этого нажимаем курсором мыши на контуре окружности. Окружность
изменит черный цвет на красную. Выбираем место для размера на правой стороне окружности и щелкаем мышкой. Мы получим размер на полочке. Расстояние от контура до полочки примерно от 6-10 мм.
