Презентация, доклад Построение 3D детали. К графической работе №4. Черчение 8 класс. Часть 1

Выбор плоскости для построения эскиза основания не влияет на дальнейший
порядок построения модели и ее свойства. От этого зависит положение детали
в пространстве при выборе одной из стандартных ориентаций.

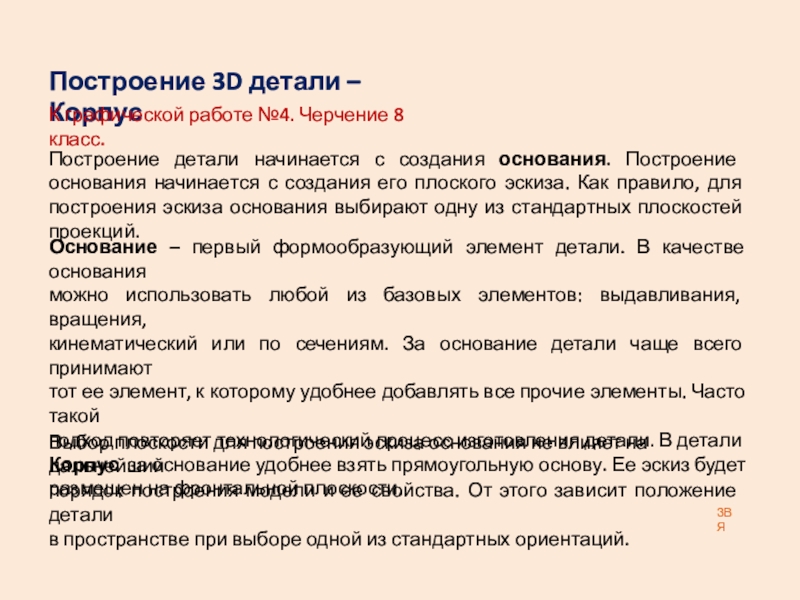

Построение 3D детали – Корпус

Основание – первый формообразующий элемент детали. В качестве основания
можно использовать любой из базовых элементов: выдавливания, вращения,
кинематический или по сечениям. За основание детали чаще всего принимают
тот ее элемент, к которому удобнее добавлять все прочие элементы. Часто такой
подход повторяет технологический процесс изготовления детали. В детали
Корпус за основание удобнее взять прямоугольную основу. Ее эскиз будет
размещен на фронтальной плоскости.

К графической работе №4. Черчение 8 класс.

ЗВЯ

ЗВЯ

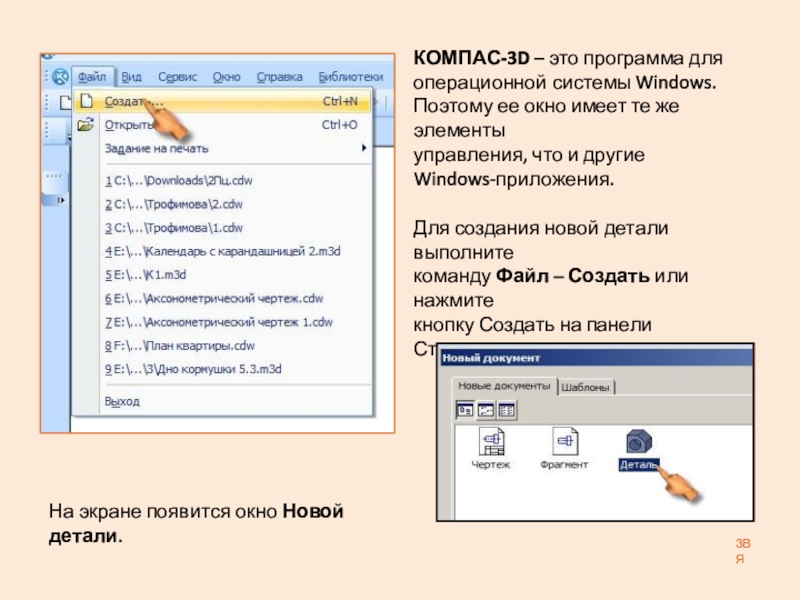

Для создания новой детали выполните
команду Файл – Создать или нажмите
кнопку Создать на панели Стандартная.

На экране появится окно Новой детали.

ЗВЯ

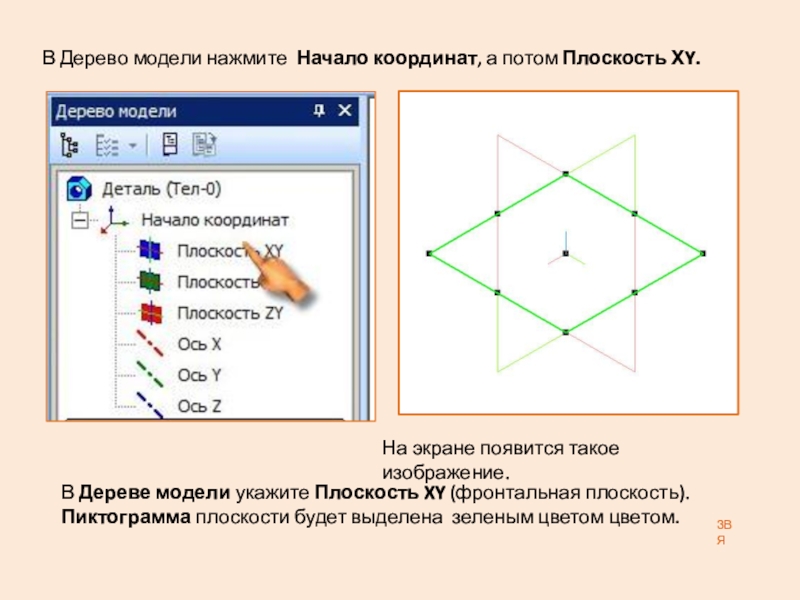

В Дереве модели укажите Плоскость XY (фронтальная плоскость). Пиктограмма плоскости будет выделена зеленым цветом цветом.

ЗВЯ

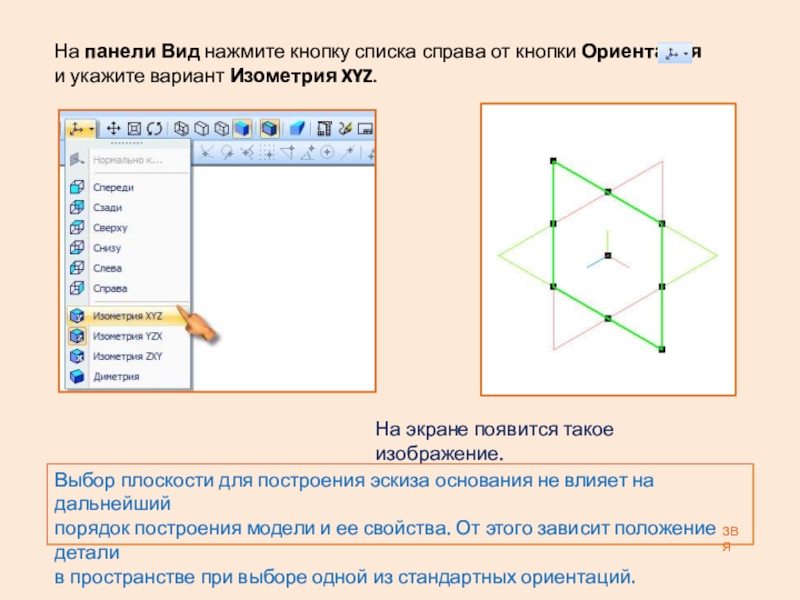

На экране появится такое изображение.

Выбор плоскости для построения эскиза основания не влияет на дальнейший
порядок построения модели и ее свойства. От этого зависит положение детали
в пространстве при выборе одной из стандартных ориентаций.

ЗВЯ

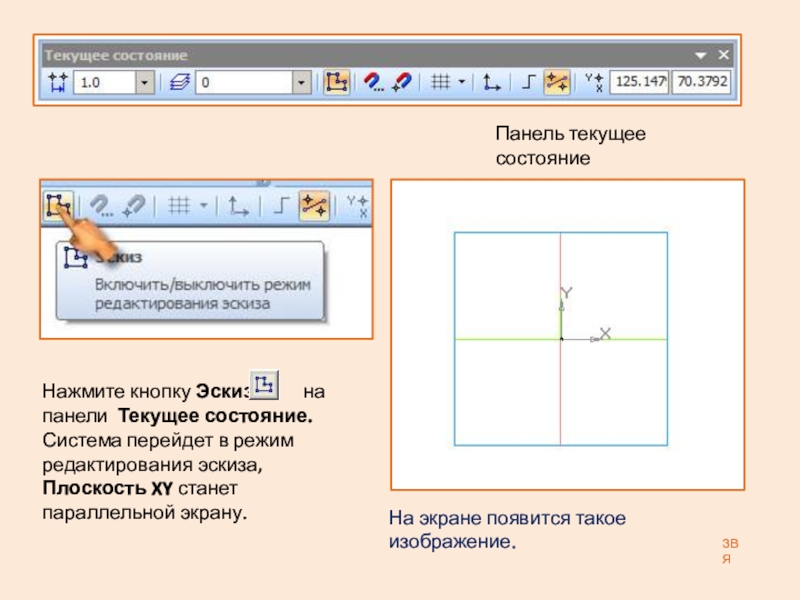

На экране появится такое изображение.

Панель текущее состояние

ЗВЯ

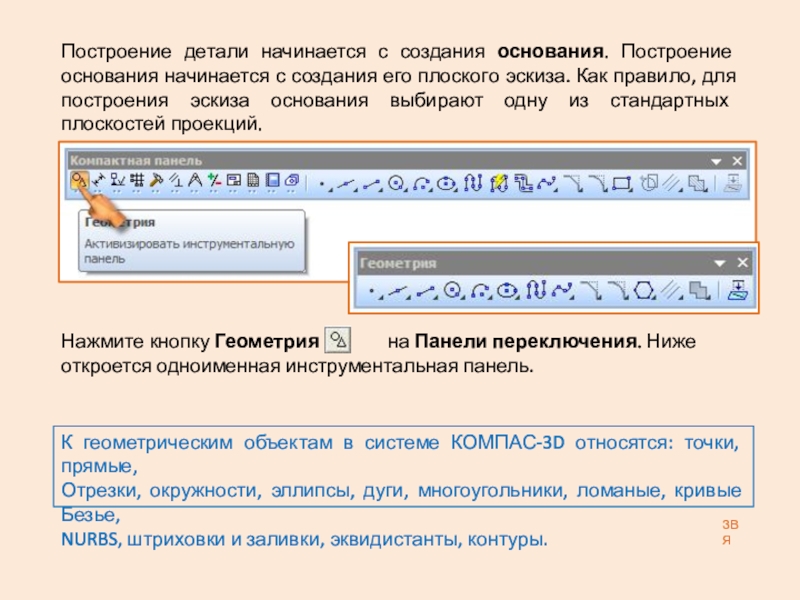

Построение детали начинается с создания основания. Построение основания начинается с создания его плоского эскиза. Как правило, для построения эскиза основания выбирают одну из стандартных плоскостей проекций.

К геометрическим объектам в системе КОМПАС-3D относятся: точки, прямые,
Отрезки, окружности, эллипсы, дуги, многоугольники, ломаные, кривые Безье,
NURBS, штриховки и заливки, эквидистанты, контуры.

ЗВЯ

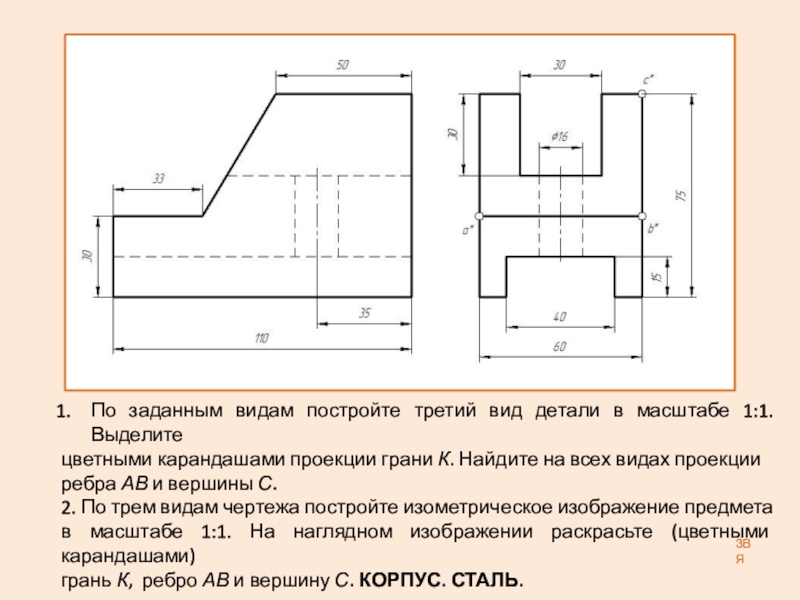

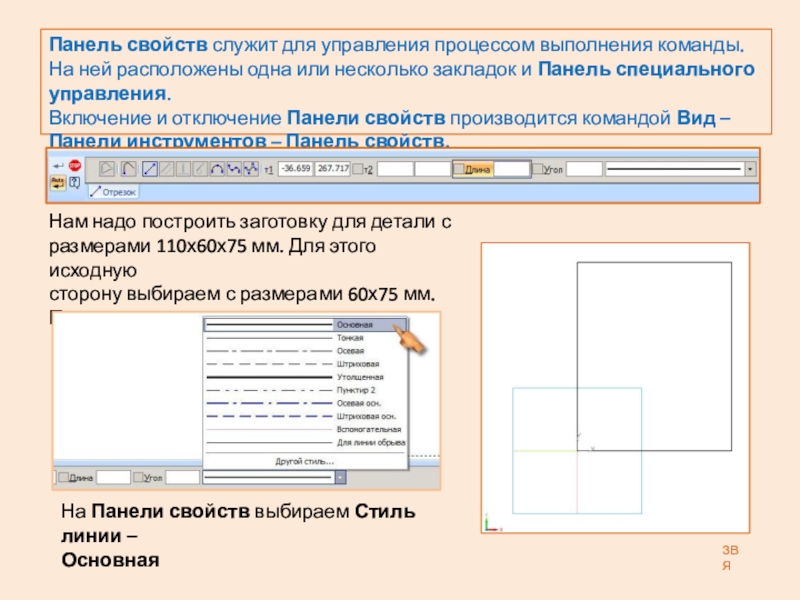

Нам надо построить заготовку для детали с
размерами 110х60х75 мм. Для этого исходную
сторону выбираем с размерами 60х75 мм.
Построим прямоугольник.

На Панели свойств выбираем Стиль линии –
Основная

ЗВЯ

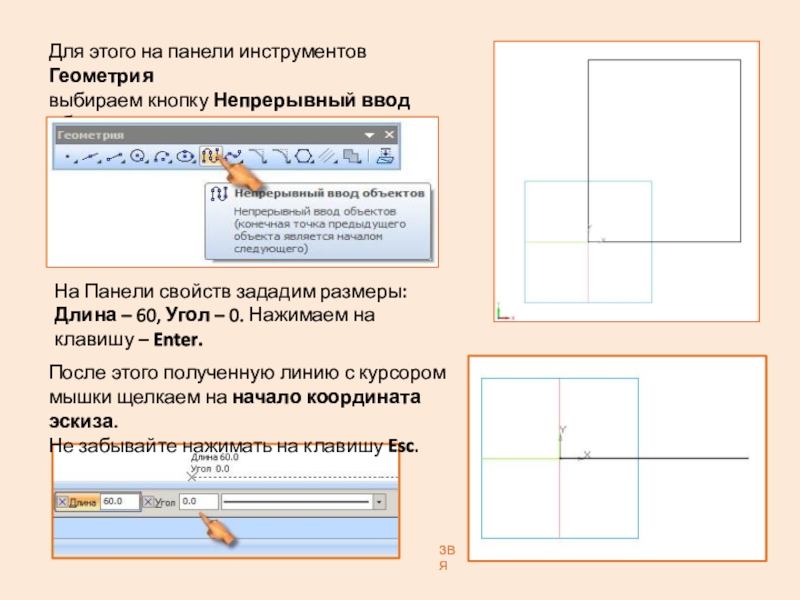

Для этого на панели инструментов Геометрия
выбираем кнопку Непрерывный ввод объектов.

После этого полученную линию с курсором
мышки щелкаем на начало координата эскиза.
Не забывайте нажимать на клавишу Esc.

ЗВЯ

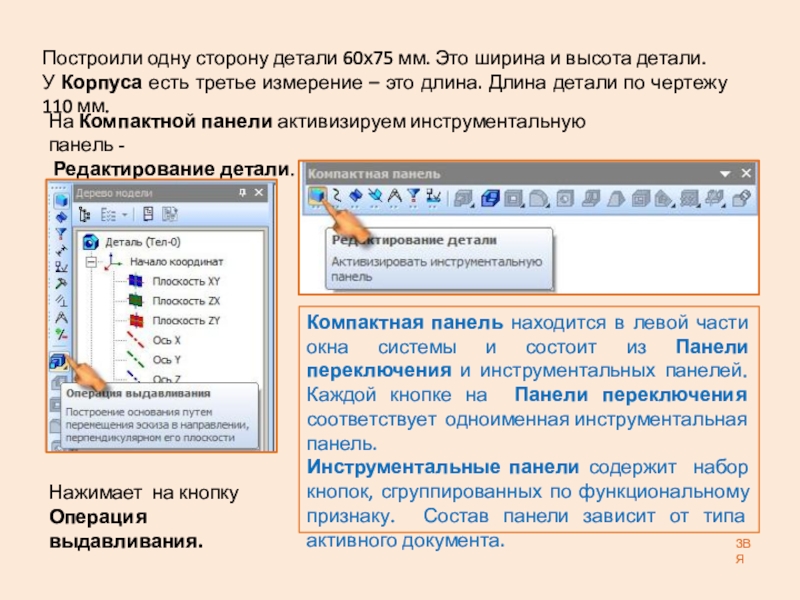

На Компактной панели активизируем инструментальную панель -
Редактирование детали.

Компактная панель находится в левой части окна системы и состоит из Панели переключения и инструментальных панелей. Каждой кнопке на Панели переключения соответствует одноименная инструментальная панель.
Инструментальные панели содержит набор кнопок, сгруппированных по функциональному признаку. Состав панели зависит от типа активного документа.

Нажимает на кнопку
Операция выдавливания.

ЗВЯ

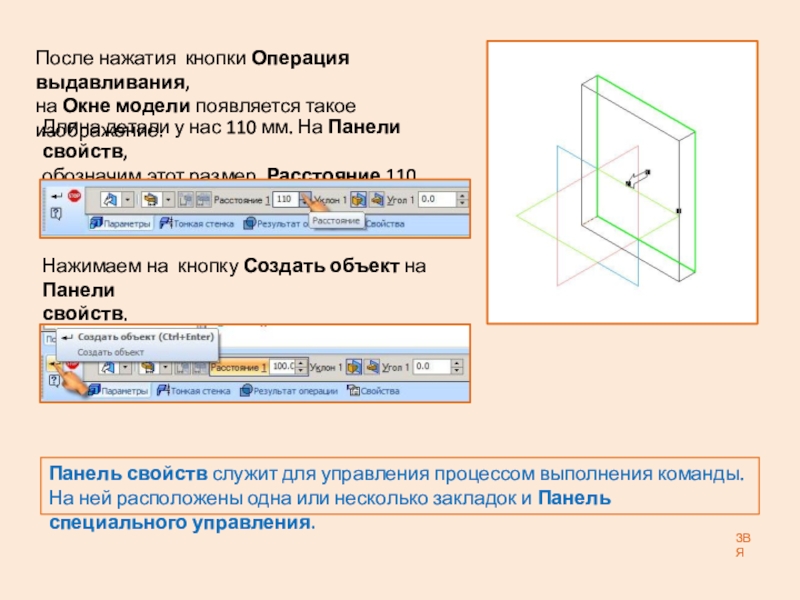

Нажимаем на кнопку Создать объект на Панели
свойств.

Панель свойств служит для управления процессом выполнения команды. На ней расположены одна или несколько закладок и Панель специального управления.

ЗВЯ

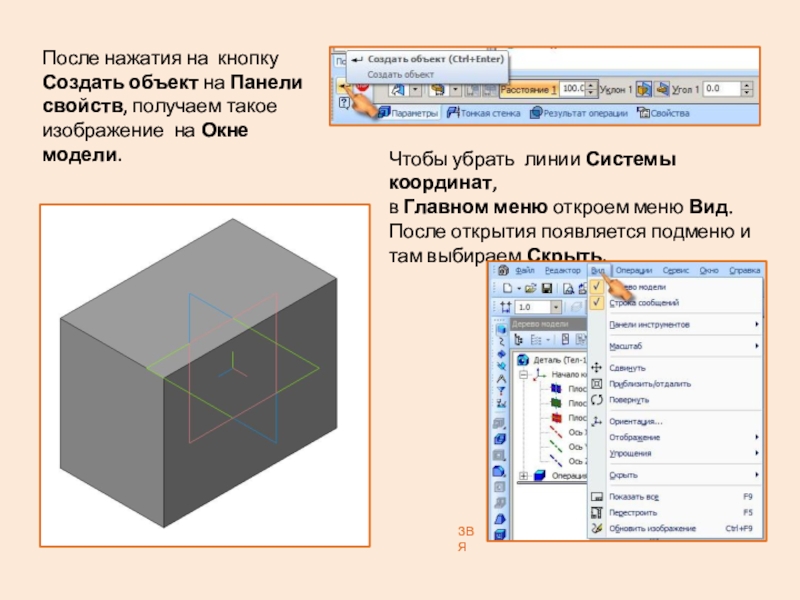

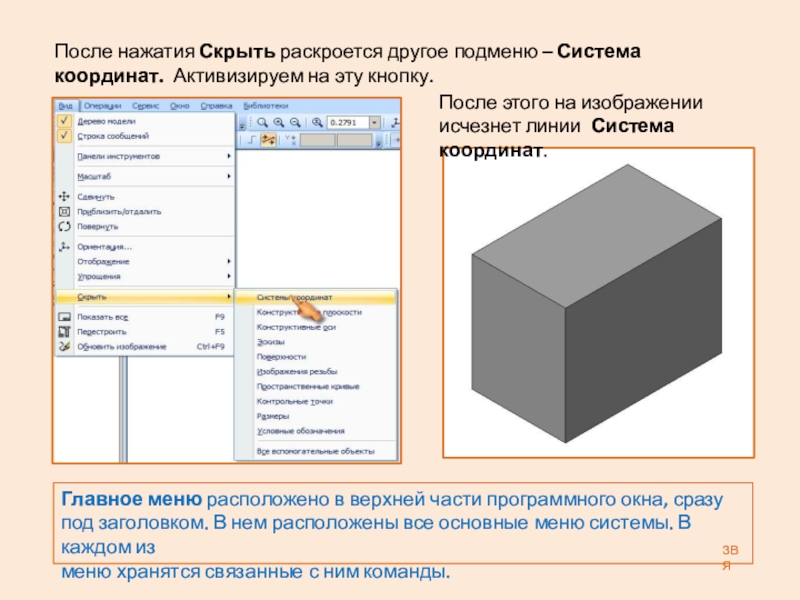

Чтобы убрать линии Системы координат,
в Главном меню откроем меню Вид.
После открытия появляется подменю и
там выбираем Скрыть.

ЗВЯ

После этого на изображении
исчезнет линии Система координат.

Главное меню расположено в верхней части программного окна, сразу под заголовком. В нем расположены все основные меню системы. В каждом из
меню хранятся связанные с ним команды.

ЗВЯ

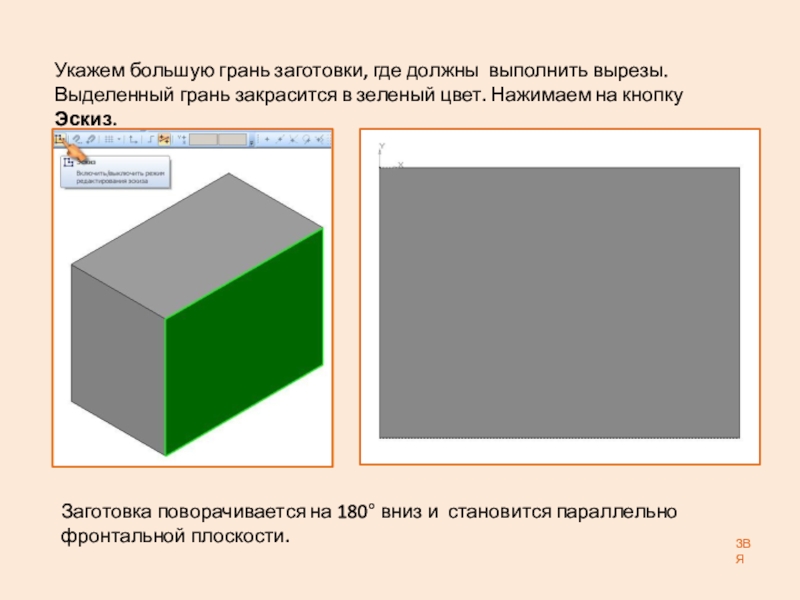

Заготовка поворачивается на 180° вниз и становится параллельно фронтальной плоскости.

ЗВЯ

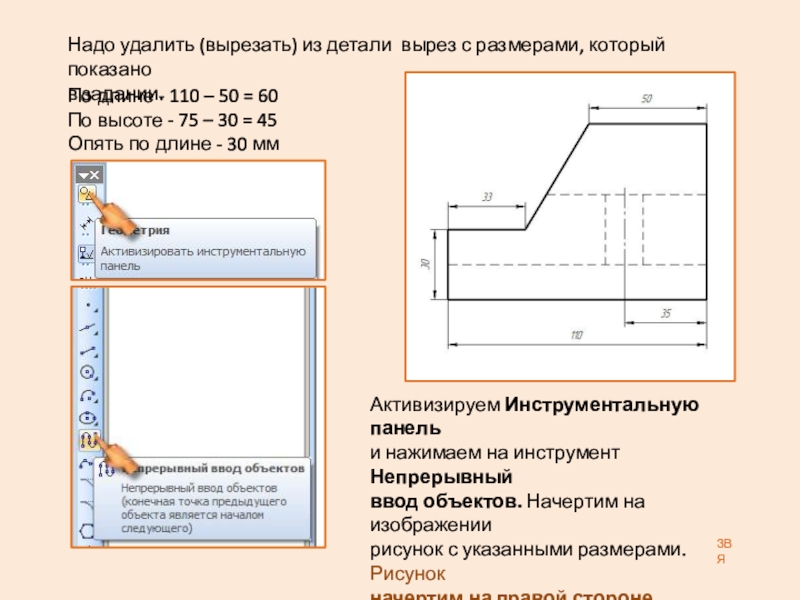

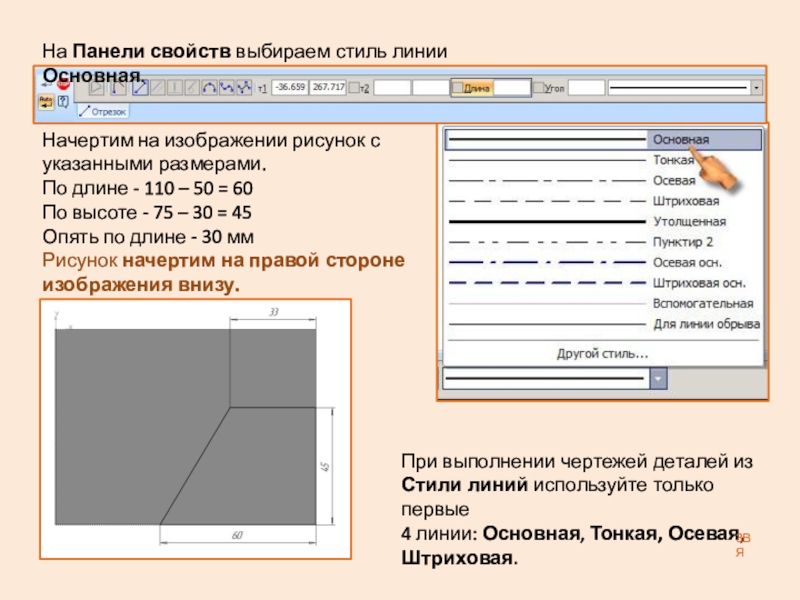

По длине - 110 – 50 = 60
По высоте - 75 – 30 = 45
Опять по длине - 30 мм

Активизируем Инструментальную панель
и нажимаем на инструмент Непрерывный
ввод объектов. Начертим на изображении
рисунок с указанными размерами. Рисунок
начертим на правой стороне изображения
внизу.

ЗВЯ

При выполнении чертежей деталей из
Стили линий используйте только первые
4 линии: Основная, Тонкая, Осевая,
Штриховая.

ЗВЯ

ЗВЯ

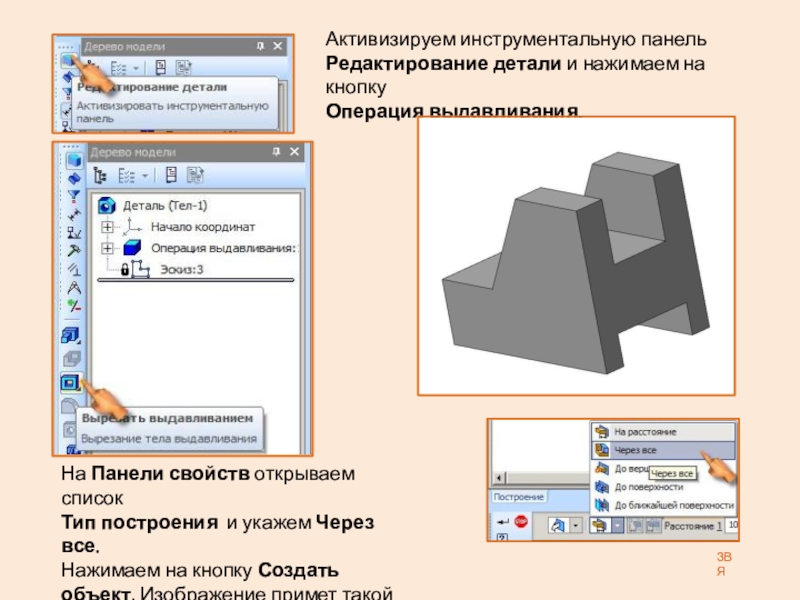

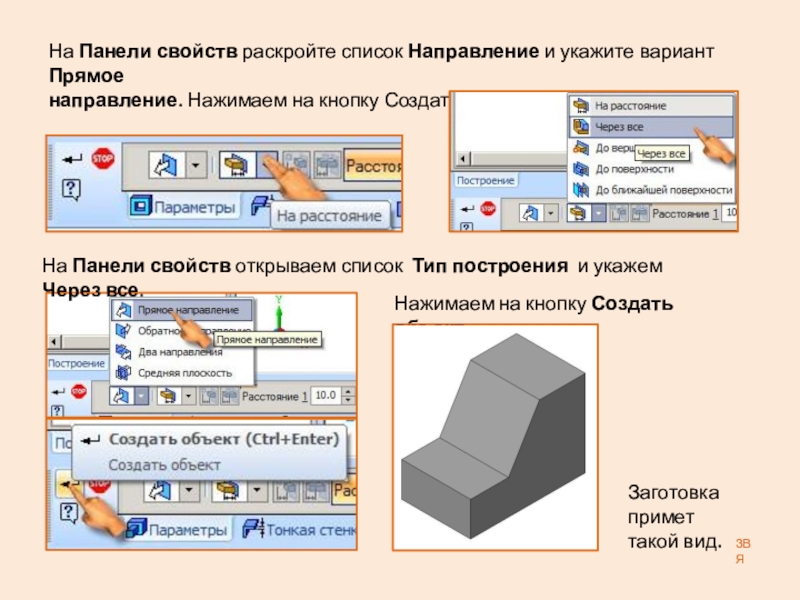

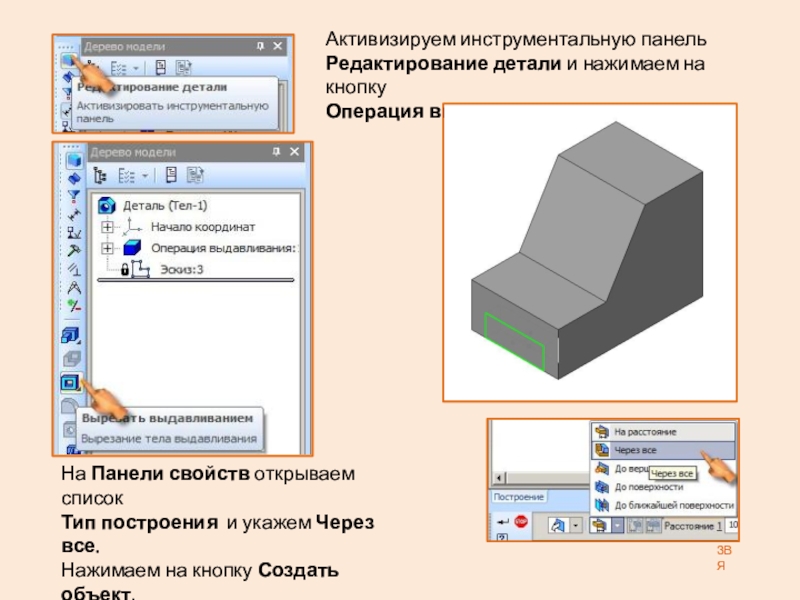

На Панели свойств открываем список Тип построения и укажем Через все.

Нажимаем на кнопку Создать объект.

Заготовка
примет
такой вид.

ЗВЯ

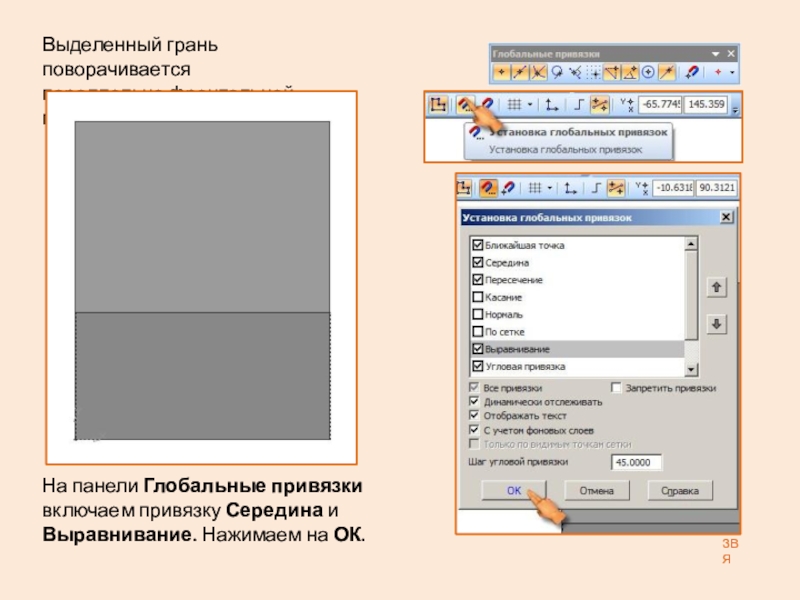

Привязки – механизм, позволяющий
точно задать положение курсора,
выбрав условие его позиционирования
(например, в ближайшей характерной
точке объекта, в его середине, на
пересечении двух объектов и т.д.).
Управлять привязками удобно с
помощью специальной панели
Глобальные привязки.

ЗВЯ

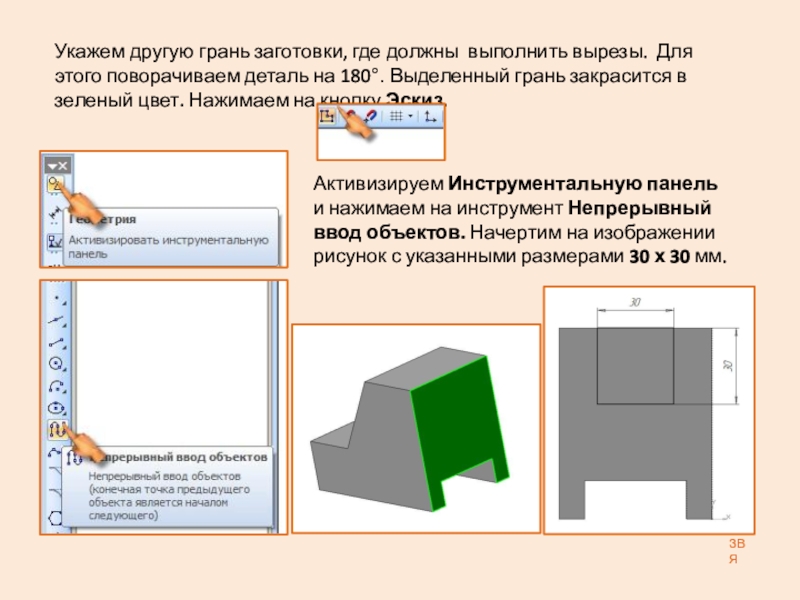

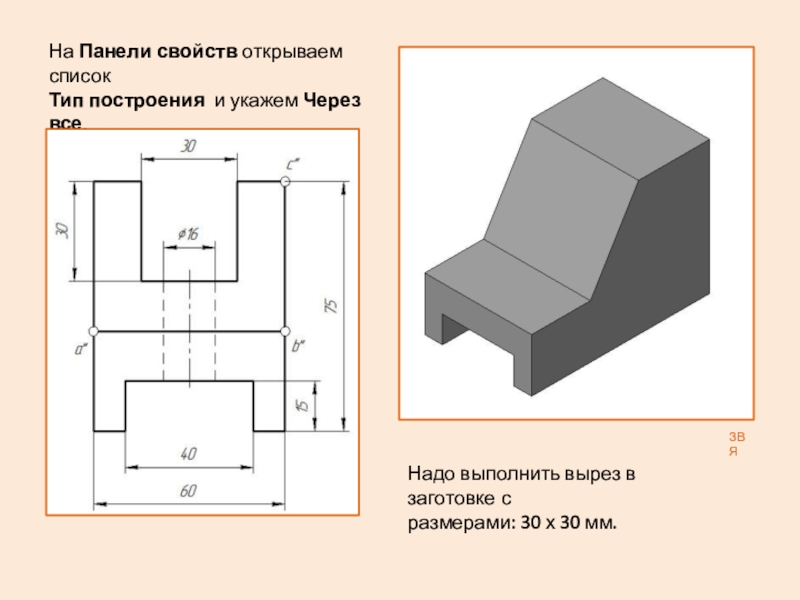

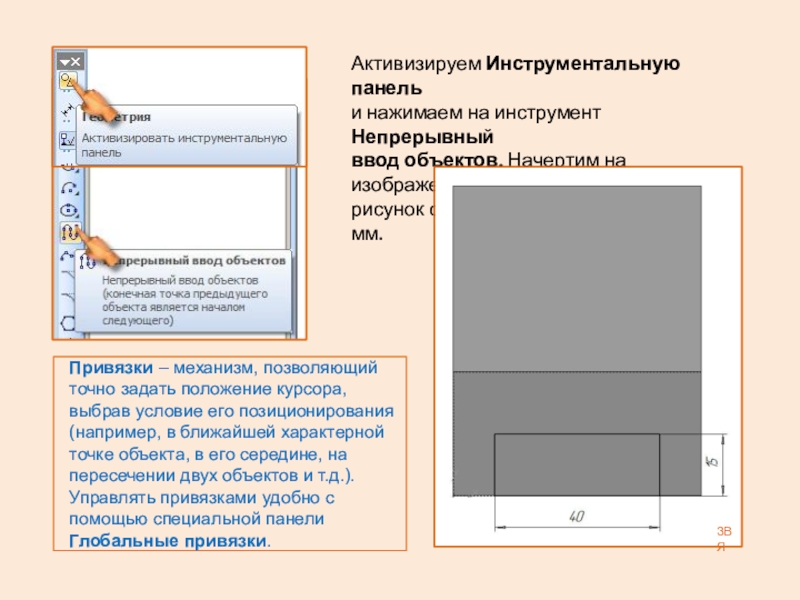

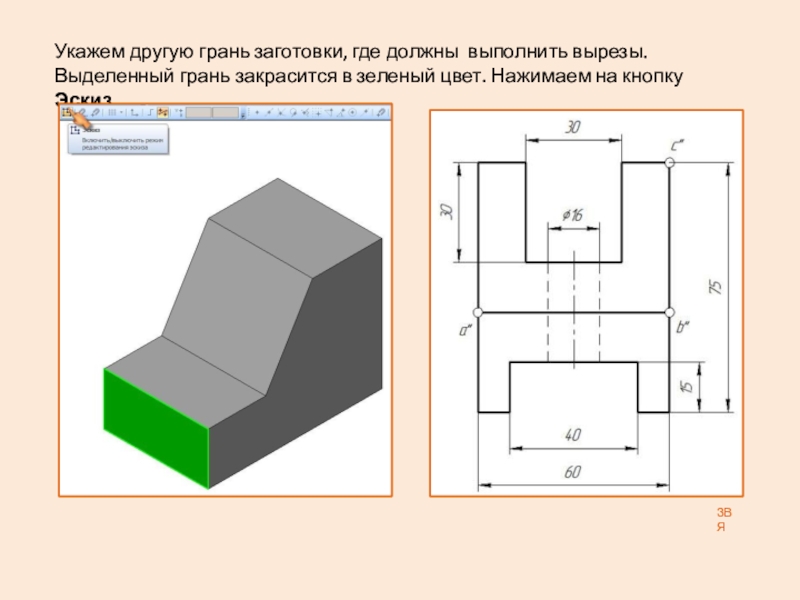

Надо выполнить вырез в заготовке с
размерами: 30 х 30 мм.

Активизируем Инструментальную панель
и нажимаем на инструмент Непрерывный ввод объектов. Начертим на изображении рисунок с указанными размерами 30 х 30 мм.

ЗВЯ

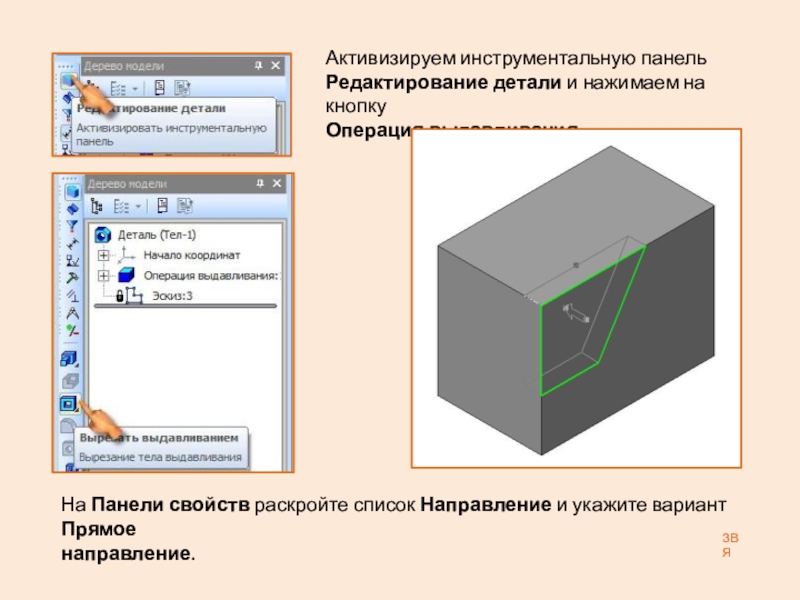

Активизируем инструментальную панель Редактирование детали и нажимаем на кнопку
Операция выдавливания.

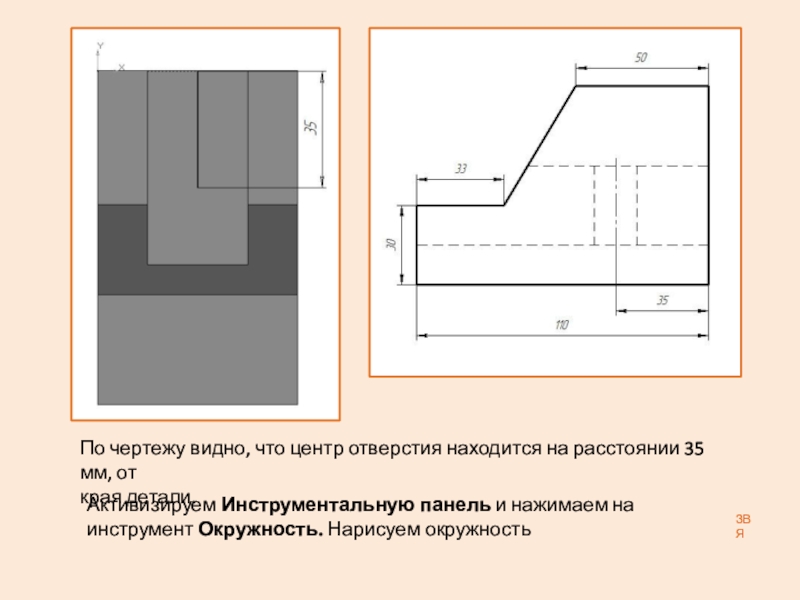

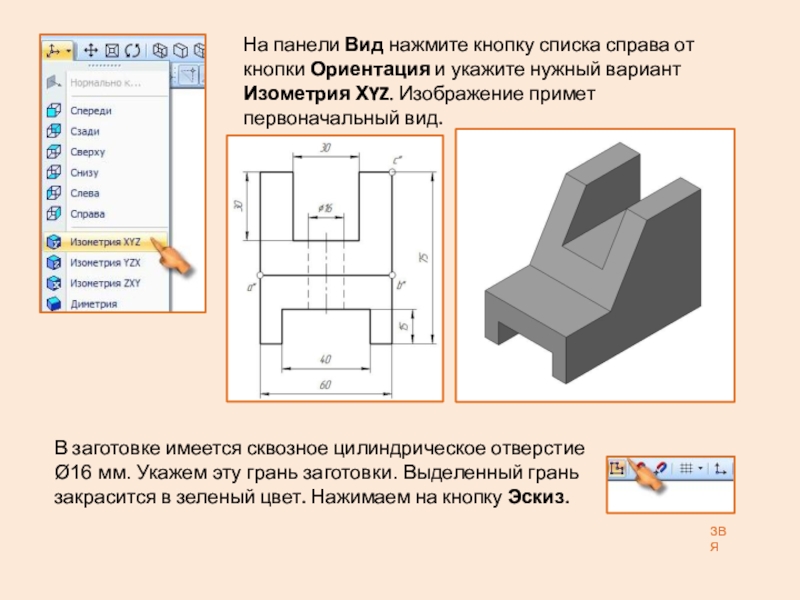

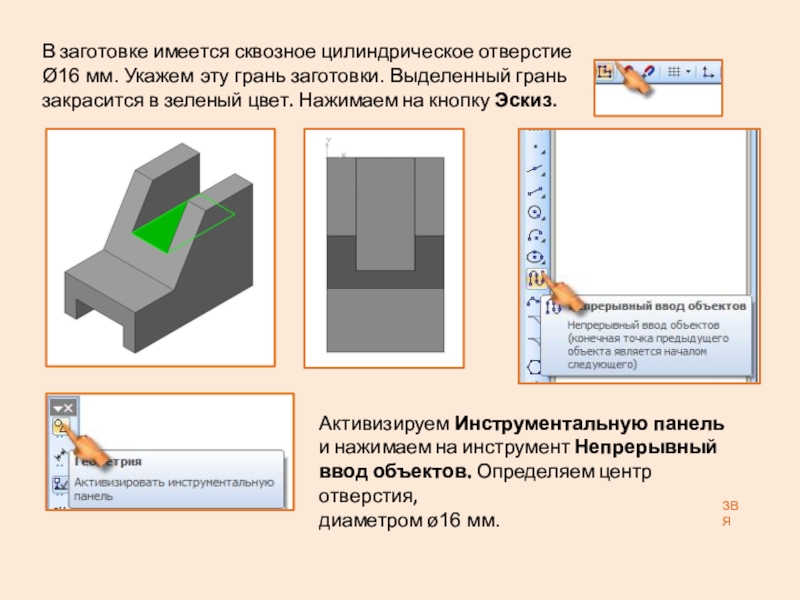

В заготовке имеется сквозное цилиндрическое отверстие Ø16 мм. Укажем эту грань заготовки. Выделенный грань закрасится в зеленый цвет. Нажимаем на кнопку Эскиз.

Активизируем Инструментальную панель
и нажимаем на инструмент Непрерывный
ввод объектов. Определяем центр отверстия,
диаметром ø16 мм.

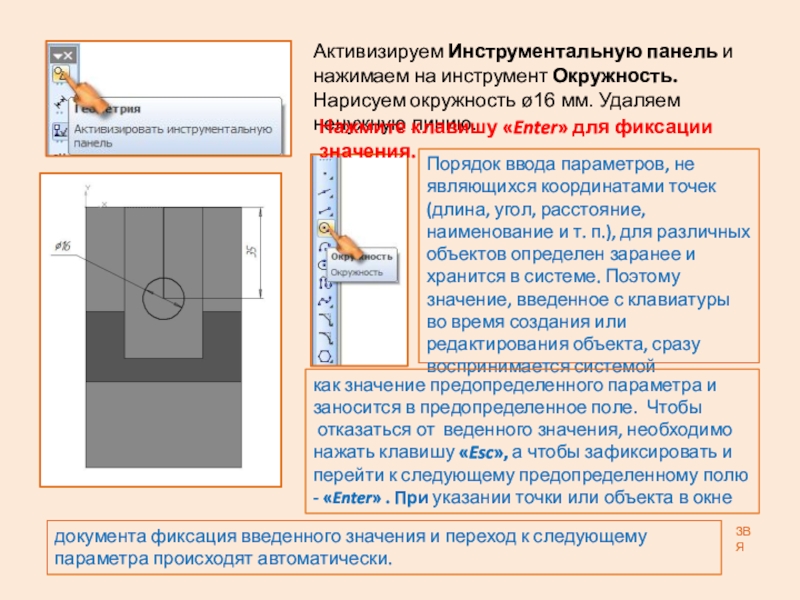

Активизируем Инструментальную панель и нажимаем на инструмент Окружность. Нарисуем окружность

ЗВЯ

Нажмите клавишу «Enter» для фиксации значения.

Порядок ввода параметров, не
являющихся координатами точек
(длина, угол, расстояние,
наименование и т. п.), для различных объектов определен заранее и хранится в системе. Поэтому значение, введенное с клавиатуры во время создания или редактирования объекта, сразу воспринимается системой

как значение предопределенного параметра и
заносится в предопределенное поле. Чтобы
отказаться от веденного значения, необходимо нажать клавишу «Esc», а чтобы зафиксировать и перейти к следующему предопределенному полю - «Enter» . При указании точки или объекта в окне

документа фиксация введенного значения и переход к следующему параметра происходят автоматически.

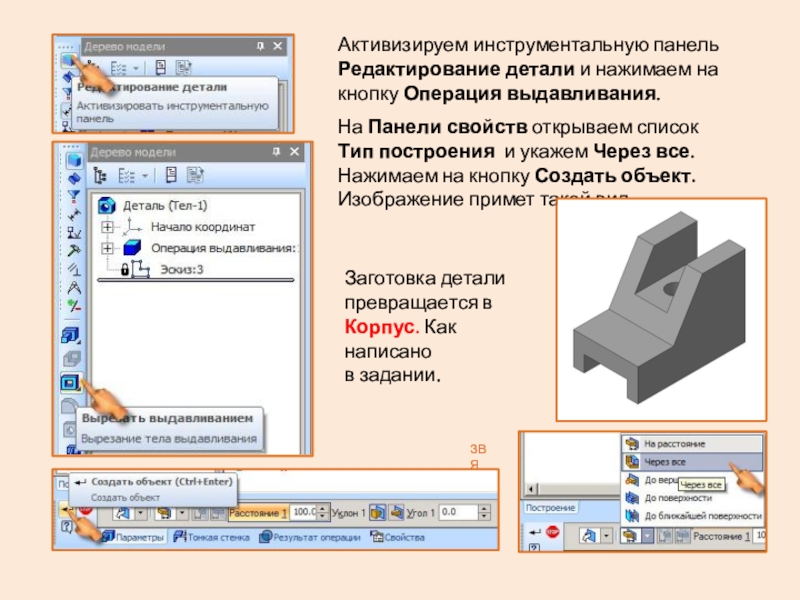

Заготовка детали
превращается в
Корпус. Как написано
в задании.
