Презентация, доклад поМДК. 01.03: Эксплуатация и ремонт электрооборудования промышленных и гражданских зданий Ремонт измерительных трансформаторов

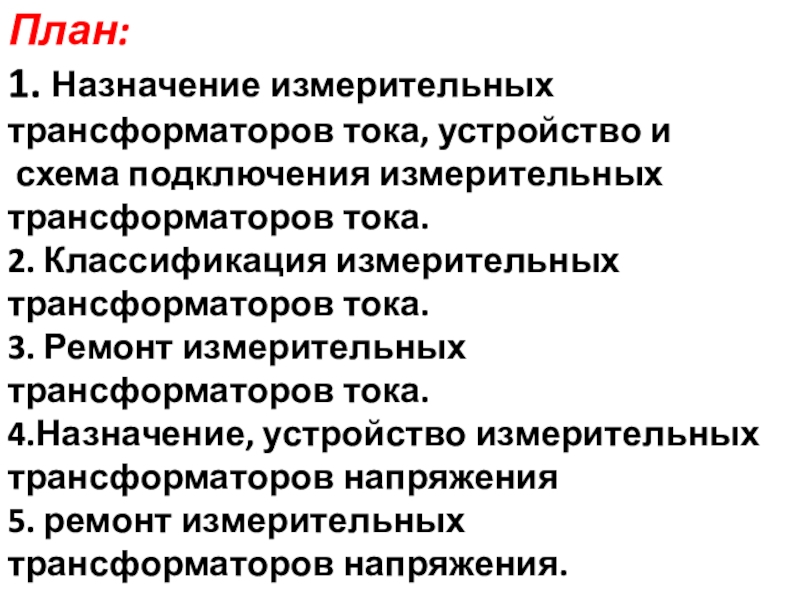

трансформаторов тока. 2. Классификация измерительных трансформаторов тока. 3. Ремонт измерительных трансформаторов тока. 4.Назначение, устройство измерительных трансформаторов напряжения 5. ремонт измерительных трансформаторов напряжения.

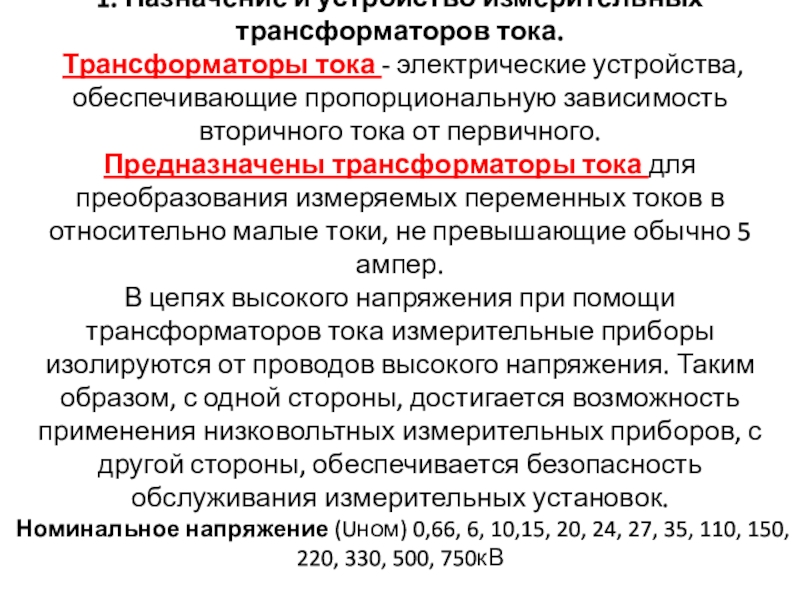

устройства, обеспечивающие пропорциональную зависимость вторичного тока от первичного. Предназначены трансформаторы тока для преобразования измеряемых переменных токов в относительно малые токи, не превышающие обычно 5 ампер. В цепях высокого напряжения при помощи трансформаторов тока измерительные приборы изолируются от проводов высокого напряжения. Таким образом, с одной стороны, достигается возможность применения низковольтных измерительных приборов, с другой стороны, обеспечивается безопасность обслуживания измерительных установок. Номинальное напряжение (Uном) 0,66, 6, 10,15, 20, 24, 27, 35, 110, 150, 220, 330, 500, 750кВ

напряжений:
для питания токовых катушек измерительных приборов
реле защиты и автоматики

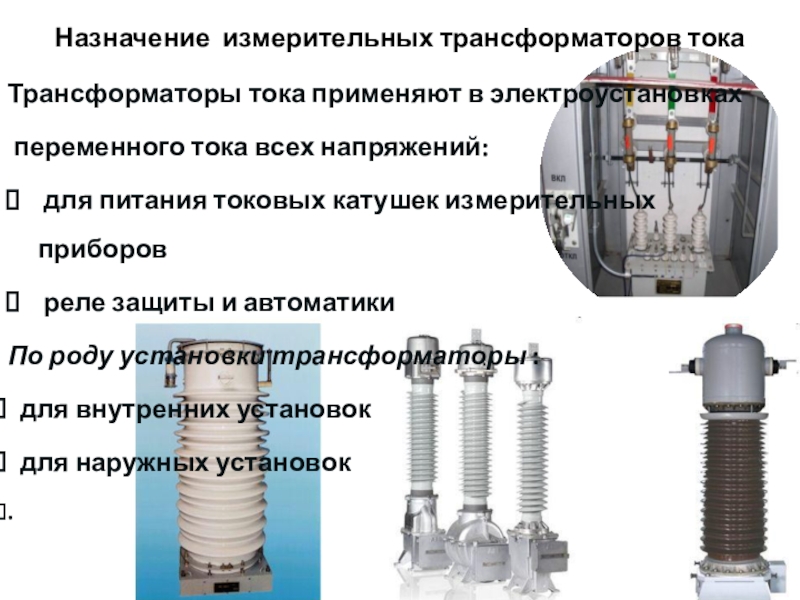

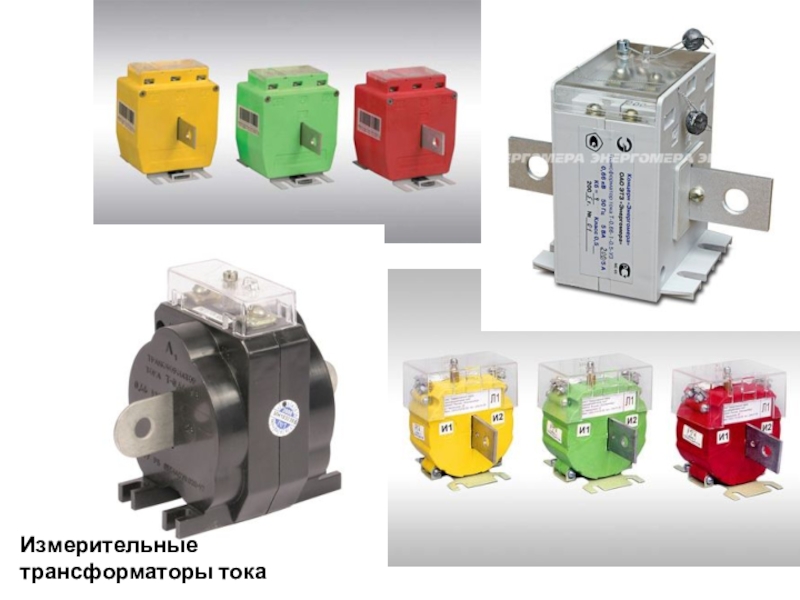

По роду установки трансформаторы :
для внутренних установок
для наружных установок
.

трансформаторы с одним сердечником
с несколькими сердечниками.

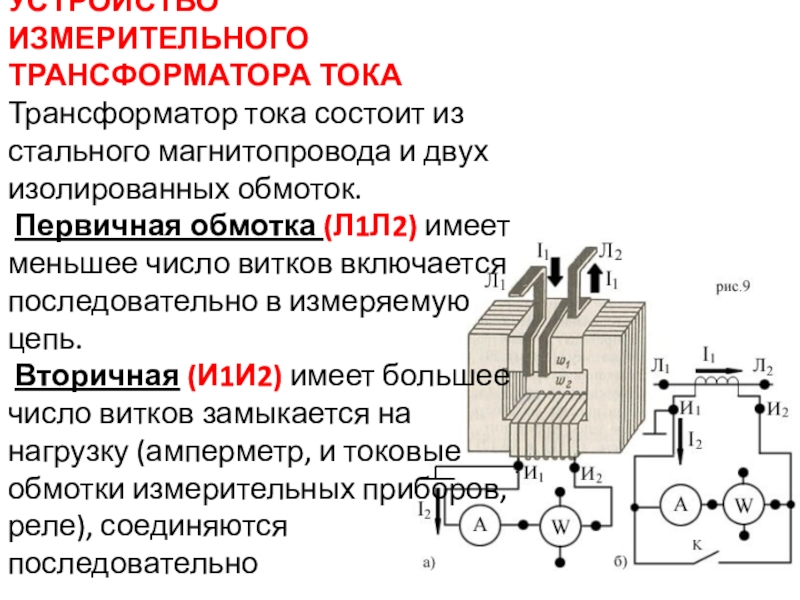

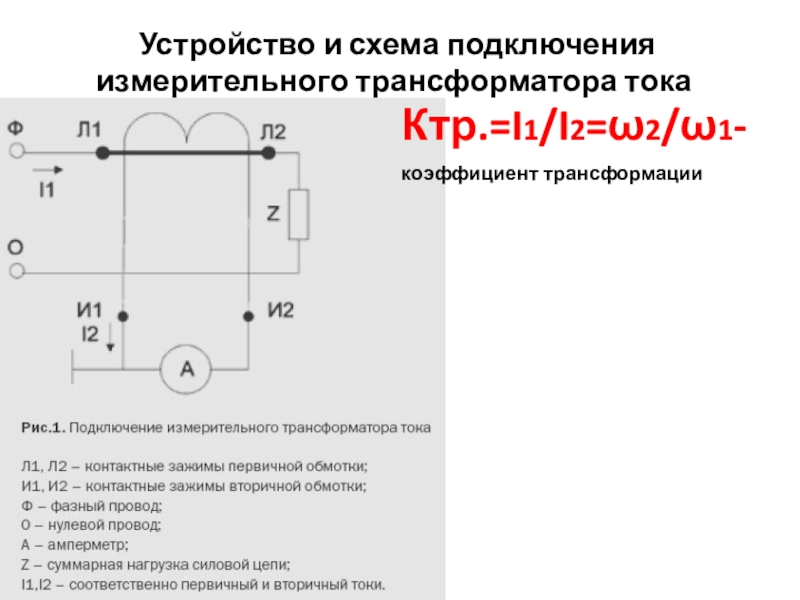

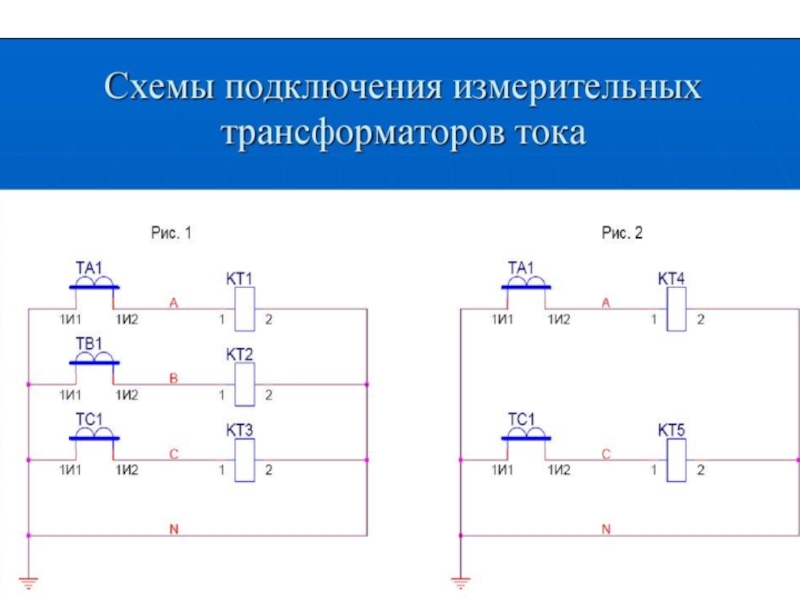

двух изолированных обмоток. Первичная обмотка (Л1Л2) имеет меньшее число витков включается последовательно в измеряемую цепь. Вторичная (И1И2) имеет большее число витков замыкается на нагрузку (амперметр, и токовые обмотки измерительных приборов, реле), соединяются последовательно

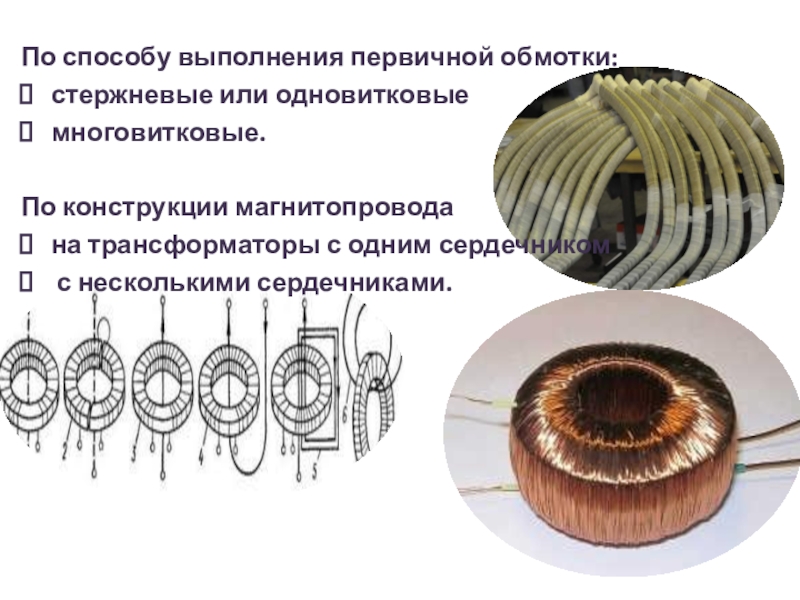

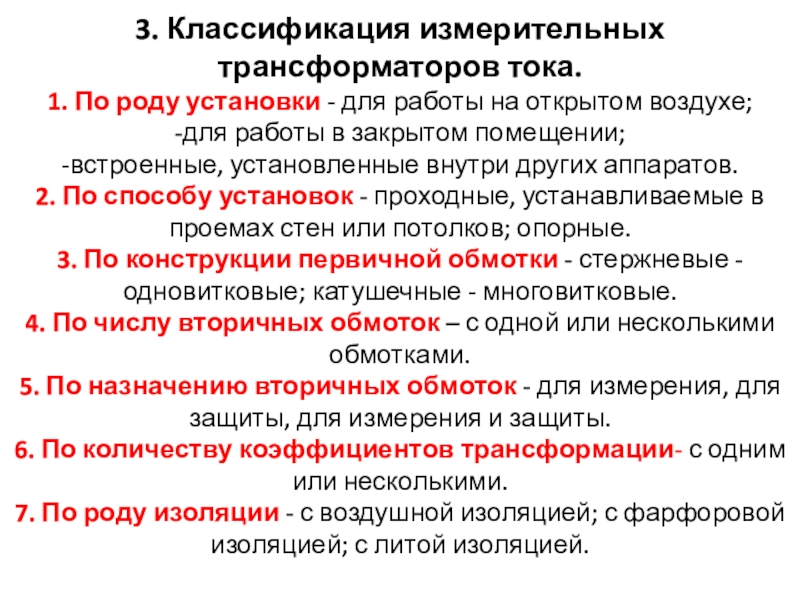

работы на открытом воздухе; -для работы в закрытом помещении; -встроенные, установленные внутри других аппаратов. 2. По способу установок - проходные, устанавливаемые в проемах стен или потолков; опорные. 3. По конструкции первичной обмотки - стержневые - одновитковые; катушечные - многовитковые. 4. По числу вторичных обмоток – с одной или несколькими обмотками. 5. По назначению вторичных обмоток - для измерения, для защиты, для измерения и защиты. 6. По количеству коэффициентов трансформации- с одним или несколькими. 7. По роду изоляции - с воздушной изоляцией; с фарфоровой изоляцией; с литой изоляцией.

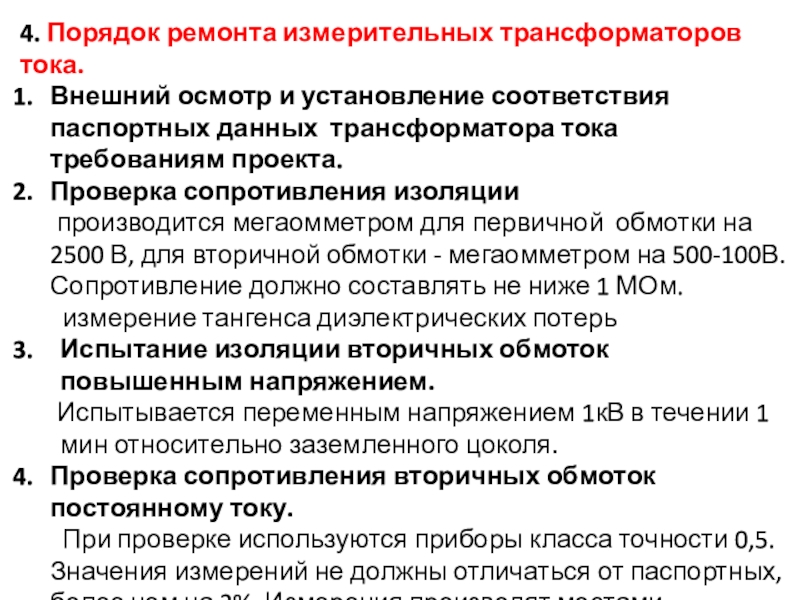

данных трансформатора тока требованиям проекта.
Проверка сопротивления изоляции
производится мегаомметром для первичной обмотки на 2500 В, для вторичной обмотки - мегаомметром на 500-100В. Сопротивление должно составлять не ниже 1 МОм.
измерение тангенса диэлектрических потерь
Испытание изоляции вторичных обмоток повышенным напряжением.
Испытывается переменным напряжением 1кВ в течении 1 мин относительно заземленного цоколя.
Проверка сопротивления вторичных обмоток постоянному току.
При проверке используются приборы класса точности 0,5. Значения измерений не должны отличаться от паспортных, более чем на 2%. Измерения производят мостами постоянного тока или комбинированными приборами.

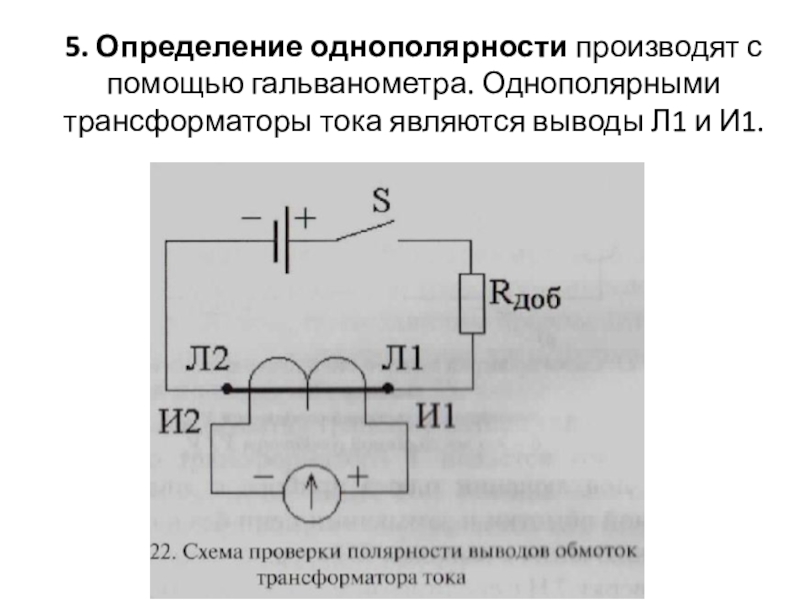

выводы Л1 и И1.

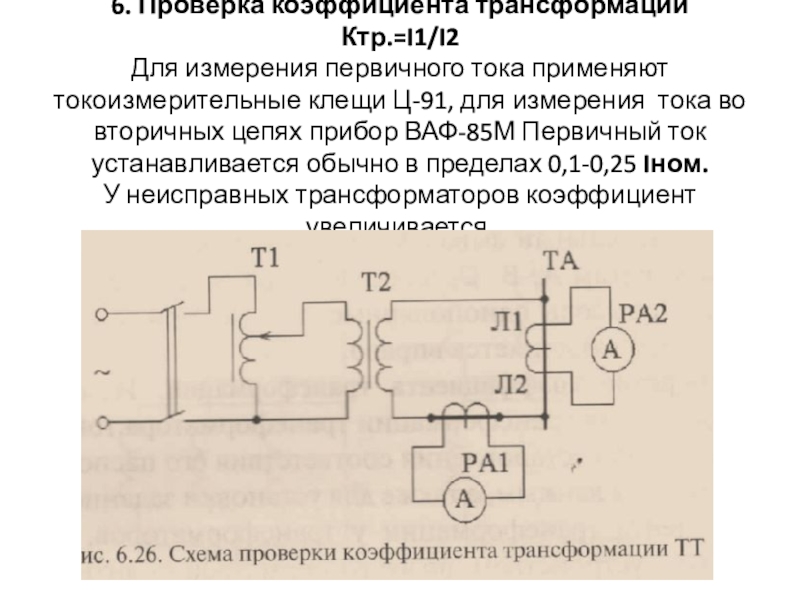

Ц-91, для измерения тока во вторичных цепях прибор ВАФ-85М Первичный ток устанавливается обычно в пределах 0,1-0,25 Iном. У неисправных трансформаторов коэффициент увеличивается.

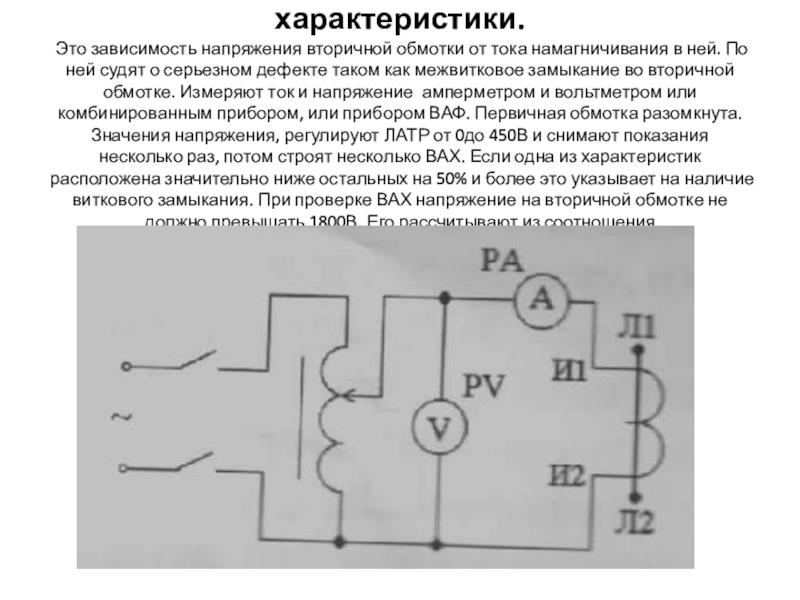

от тока намагничивания в ней. По ней судят о серьезном дефекте таком как межвитковое замыкание во вторичной обмотке. Измеряют ток и напряжение амперметром и вольтметром или комбинированным прибором, или прибором ВАФ. Первичная обмотка разомкнута. Значения напряжения, регулируют ЛАТР от 0до 450В и снимают показания несколько раз, потом строят несколько ВАХ. Если одна из характеристик расположена значительно ниже остальных на 50% и более это указывает на наличие виткового замыкания. При проверке ВАХ напряжение на вторичной обмотке не должно превышать 1800В. Его рассчитывают из соотношения U2= 1,11· U1·(W1/W2)

питания напряженческих катушек измерительных приборов и реле защиты.

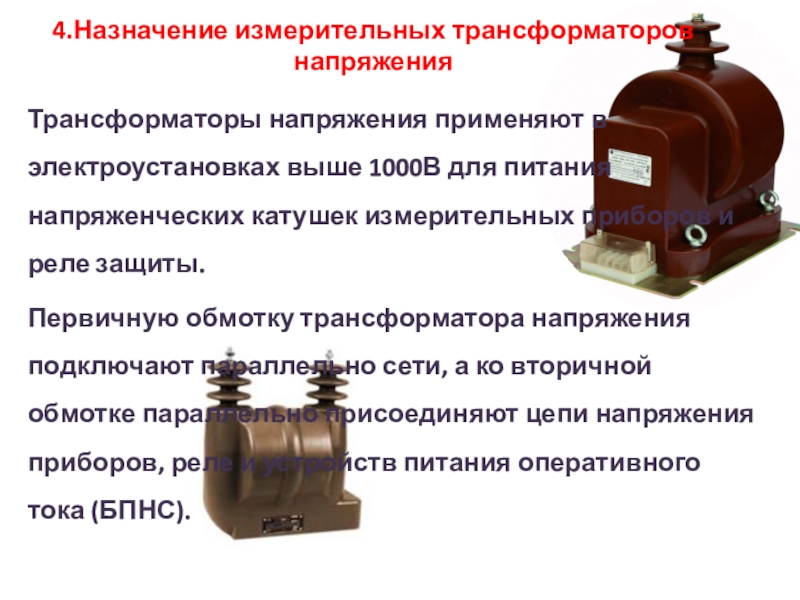

Первичную обмотку трансформатора напряжения  подключают параллельно сети, а ко вторичной обмотке параллельно присоединяют цепи напряжения приборов, реле и устройств питания оперативного тока (БПНС).

которого заземлен.

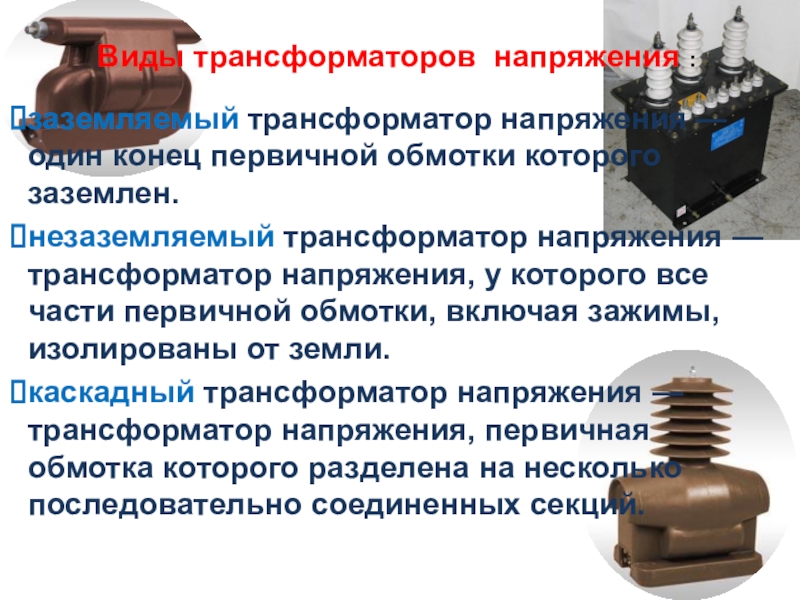

незаземляемый трансформатор напряжения — трансформатор напряжения, у которого все части первичной обмотки, включая зажимы, изолированы от земли.
каскадный трансформатор напряжения — трансформатор напряжения, первичная обмотка которого разделена на несколько последовательно соединенных секций.

вторичную обмотку

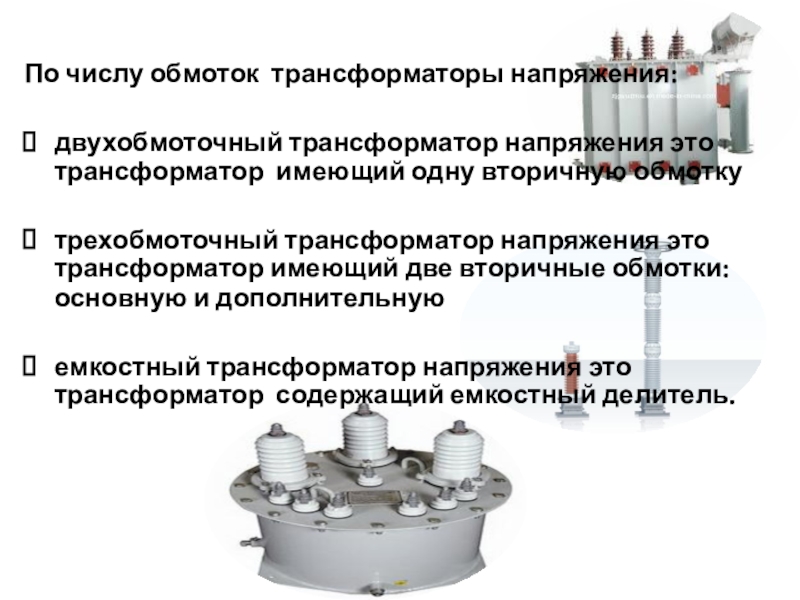

трехобмоточный трансформатор напряжения это трансформатор имеющий две вторичные обмотки: основную и дополнительную

емкостный трансформатор напряжения это трансформатор содержащий емкостный делитель.

для подъёма

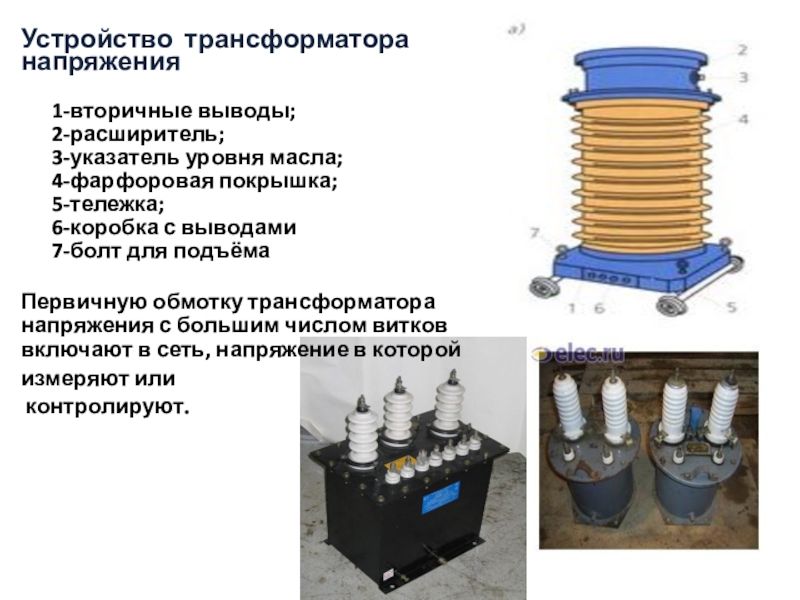

Первичную обмотку трансформатора напряжения с большим числом витков включают в сеть, напряжение в которой
измеряют или
контролируют.

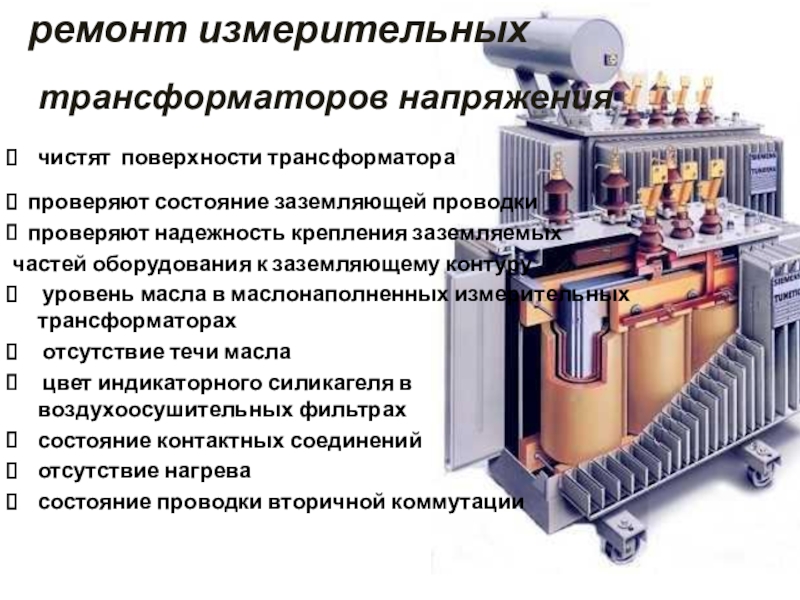

проверяют надежность крепления заземляемых
частей оборудования к заземляющему контуру
уровень масла в маслонаполненных измерительных трансформаторах
отсутствие течи масла
цвет индикаторного силикагеля в воздухоосушительных фильтрах
состояние контактных соединений
отсутствие нагрева
состояние проводки вторичной коммутации

стекол

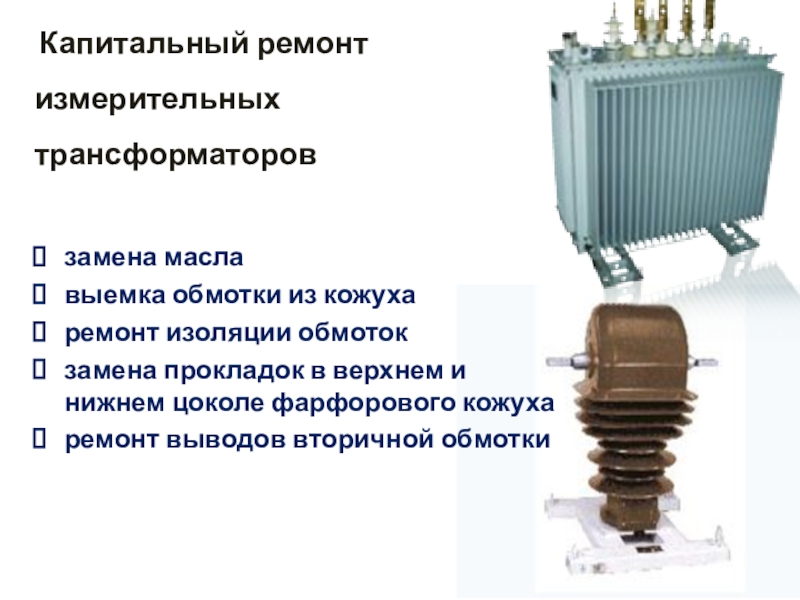

доливка масла
проверка и протяжка контактных соединений
подкачка элегаза

обмоток

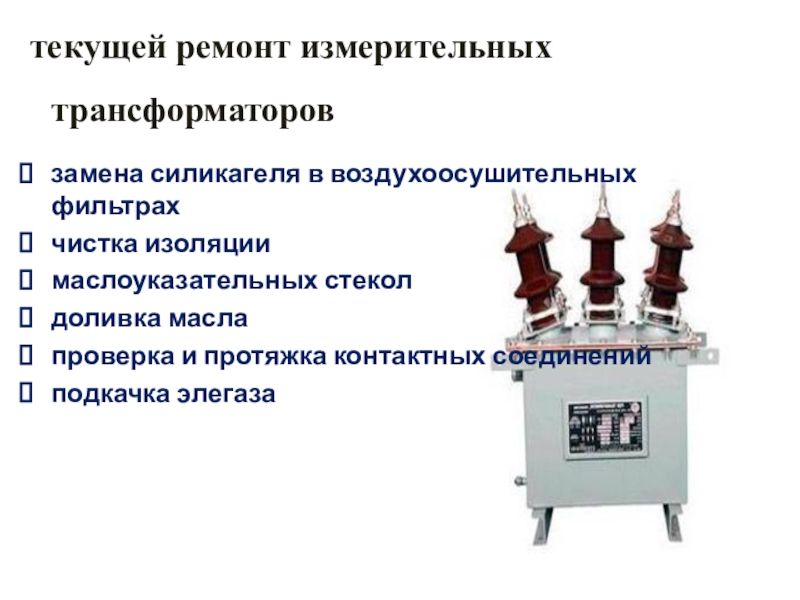

замена прокладок в верхнем и нижнем цоколе фарфорового кожуха
ремонт выводов вторичной обмотки
