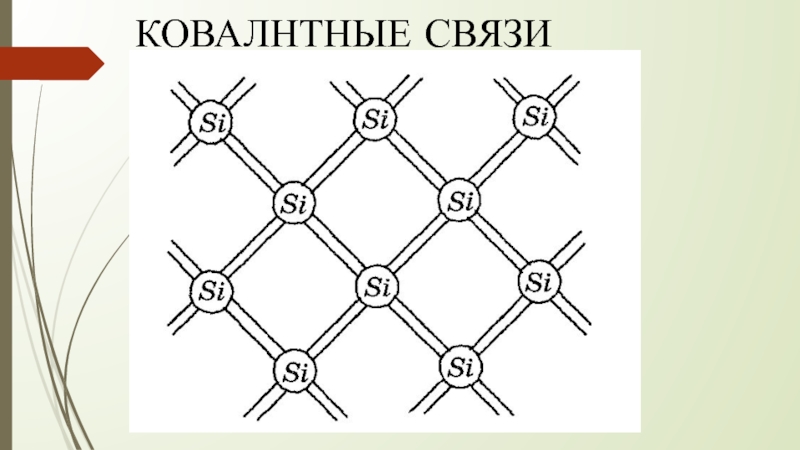

- 6. КОВАЛНТНЫЕ СВЯЗИ

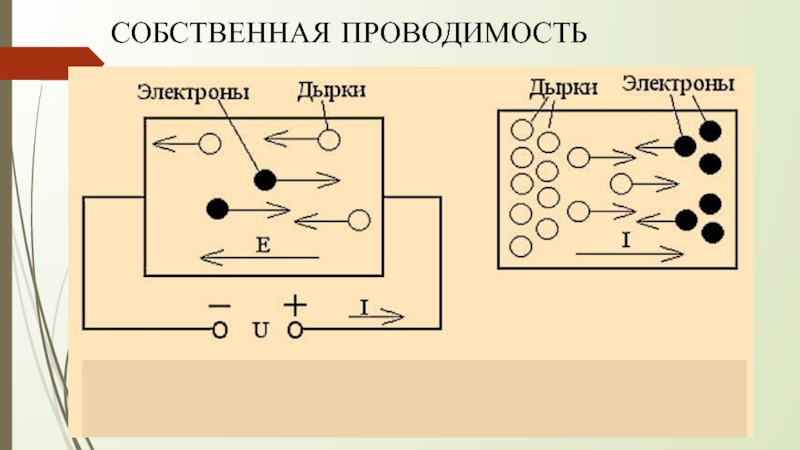

- 7. СОБСТВЕННАЯ ПРОВОДИМОСТЬ НАЗЫВАЕТСЯ ЭЛЕКТРОННО- ДЫРОЧНОЙ
- 8. СОБСТВЕННАЯ ПРОВОДИМОСТЬ
- 9. Последовательное заполнение свободной связи электронами эквивалентно движению дырки в направлении, противоположном движению электронов.
- 10. Легирование - это добавление примесей в полупроводниковые
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15

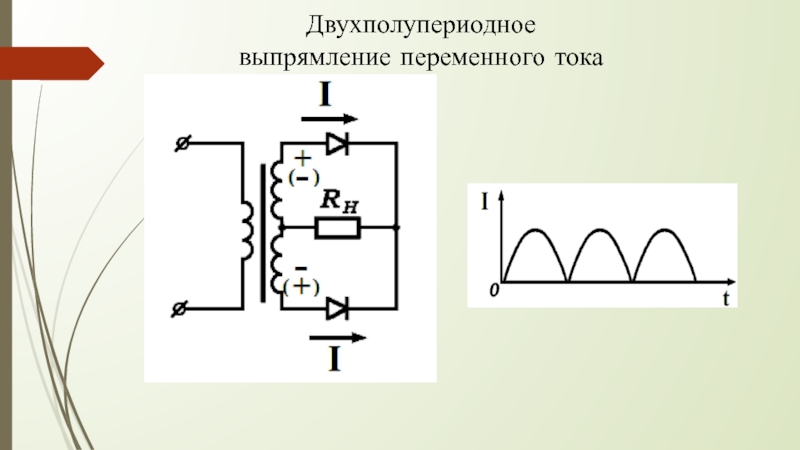

- 16. Двухполупериодное выпрямление переменного тока
ЭЛЕКТРОНИКА Наука о взаимодействии электронов с электромагнитными полями. Наука о методах создания электронных приборов и устройств для преобразования электромагнитной энергии, в основном для приема, передачи, обработки и хранения

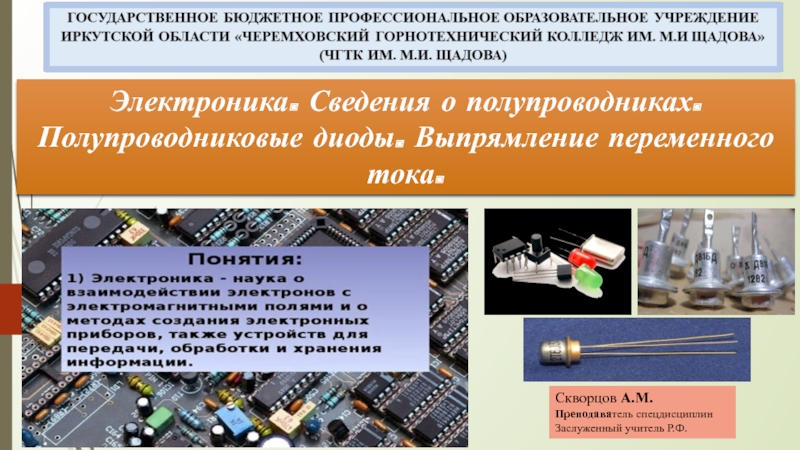

Слайд 1Электроника. Сведения о полупроводниках. Полупроводниковые диоды. Выпрямление переменного тока.
Скворцов А.М.
Преподаватель спецдисциплин
Заслуженный учитель Р.Ф.
Слайд 2

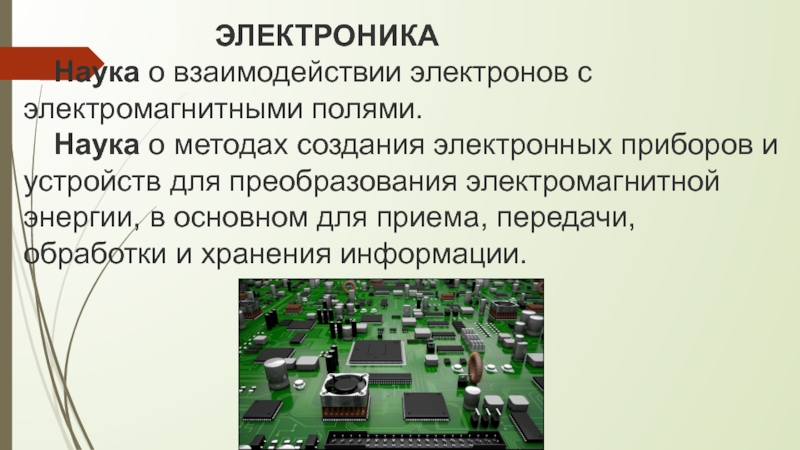

ЭЛЕКТРОНИКА
Наука о взаимодействии электронов с электромагнитными полями.
Наука о методах создания электронных приборов и устройств для преобразования электромагнитной энергии, в основном для приема, передачи, обработки и хранения информации.
Наука о взаимодействии электронов с электромагнитными полями.
Наука о методах создания электронных приборов и устройств для преобразования электромагнитной энергии, в основном для приема, передачи, обработки и хранения информации.

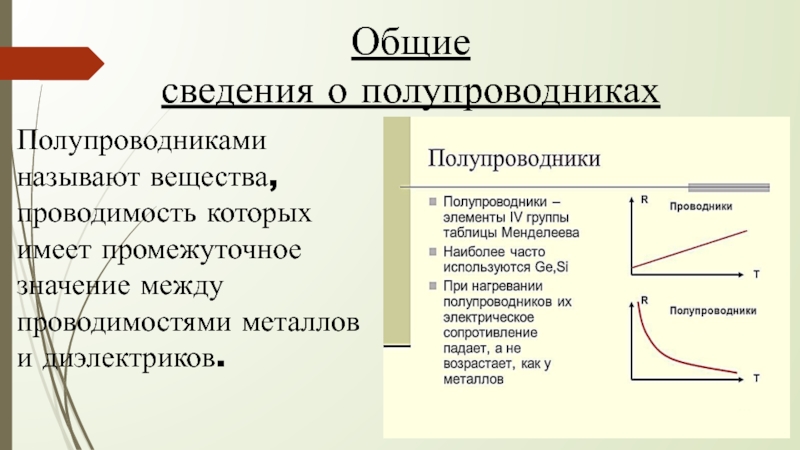

Слайд 3Общие
сведения о полупроводниках

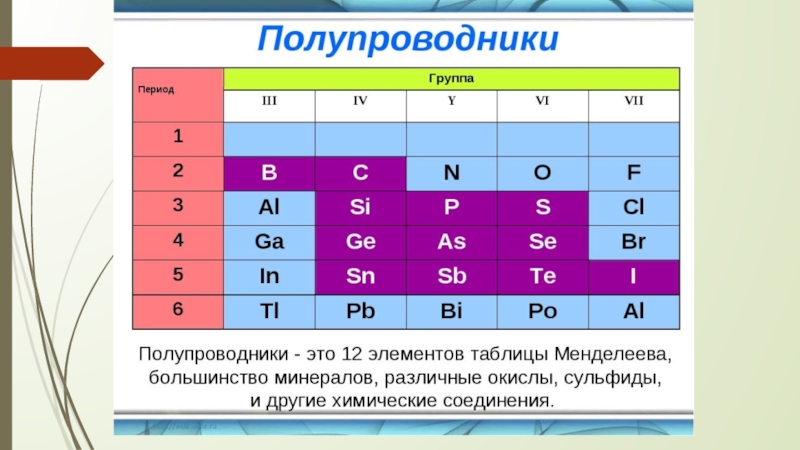

Полупроводниками называют вещества,
проводимость которых имеет промежуточное
значение между проводимостями металлов и диэлектриков.
Слайд 5Рассмотрим
подробнее образование электронов
проводимости в полупроводниках на примере кремния.
Атом
кремния имеет порядковый номер Z = 14 в периодической системе
Менделеева.
Поэтому в состав его атома входят 14 электронов. Однако только четыре из них находятся на внешней оболочке и являются слабо связанными.
Эти электроны называются валентными.
Атомы кремния способны объединять свои валентные электроны с другими атомами кремния с помощью так называемой ковалентной связи
Менделеева.
Поэтому в состав его атома входят 14 электронов. Однако только четыре из них находятся на внешней оболочке и являются слабо связанными.
Эти электроны называются валентными.
Атомы кремния способны объединять свои валентные электроны с другими атомами кремния с помощью так называемой ковалентной связи
Атомы кремния способны объединять свои
валентные электроны с другими атомами кремния с помощью так называемой ковалентной связи. При этом валентные электроны совместно используются
различными атомами, что приводит к образованию кристалла.

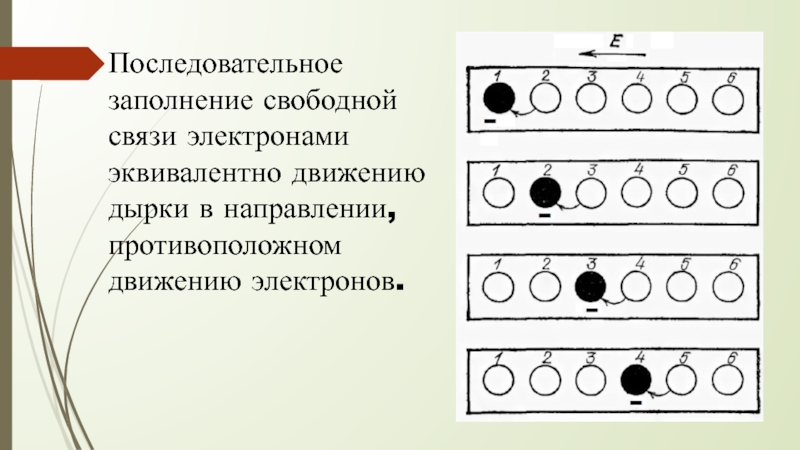

Слайд 9Последовательное заполнение свободной связи электронами
эквивалентно движению дырки в направлении,
противоположном
движению электронов.
Слайд 10Легирование
- это добавление примесей в полупроводниковые материалы.
Используются два типа
примесей.
Примеси первого типа - пятивалентные - состоят из атомов с пятью валентными электронами, например, мышьяк и сурьма.
Примеси второго типа - трехвалентные - состоят из атомов с тремя валентными электронами, например, индий и галлий.
Примеси первого типа - пятивалентные - состоят из атомов с пятью валентными электронами, например, мышьяк и сурьма.
Примеси второго типа - трехвалентные - состоят из атомов с тремя валентными электронами, например, индий и галлий.
