Презентация, доклад по заземляющим устройствам

Глазкова Евгения Алексеевна

2012 г.

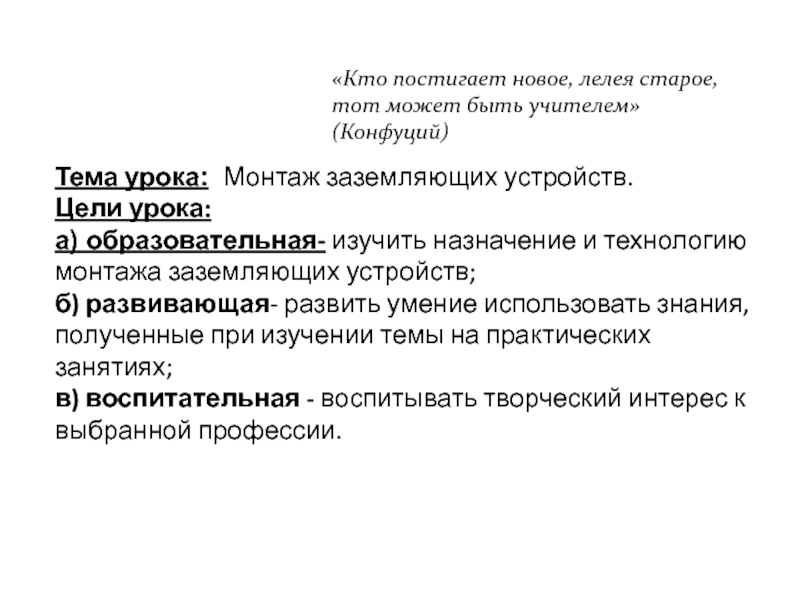

технологию монтажа заземляющих устройств; б) развивающая- развить умение использовать знания, полученные при изучении темы на практических занятиях; в) воспитательная - воспитывать творческий интерес к выбранной профессии.

«Кто постигает новое, лелея старое, тот может быть учителем» (Конфуций)

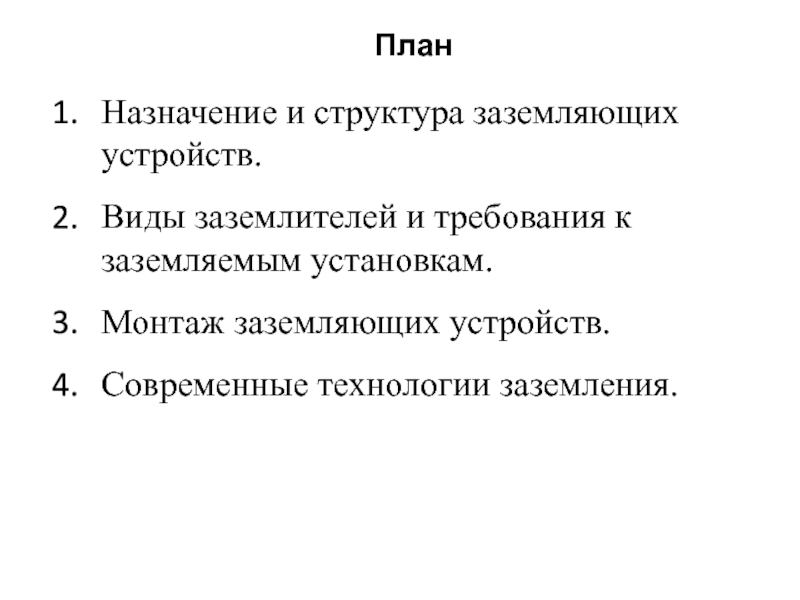

заземляющих устройств.

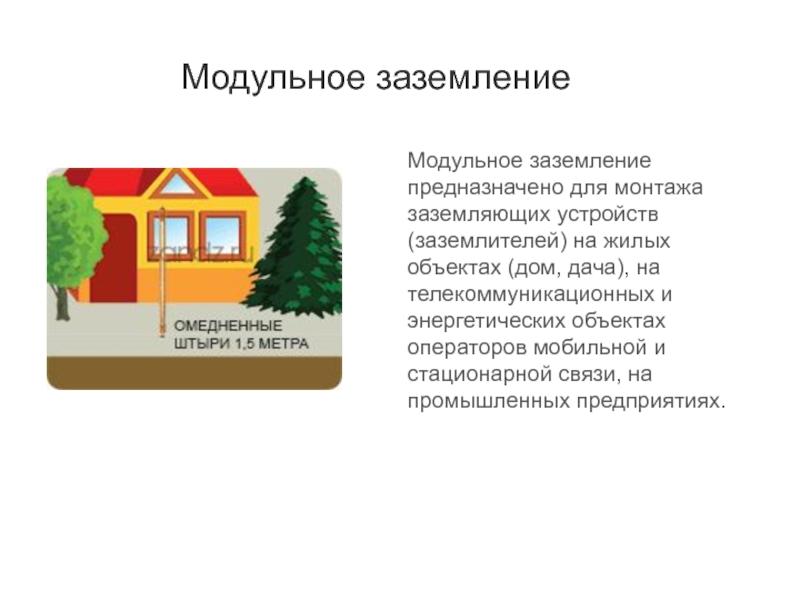

Современные технологии заземления.

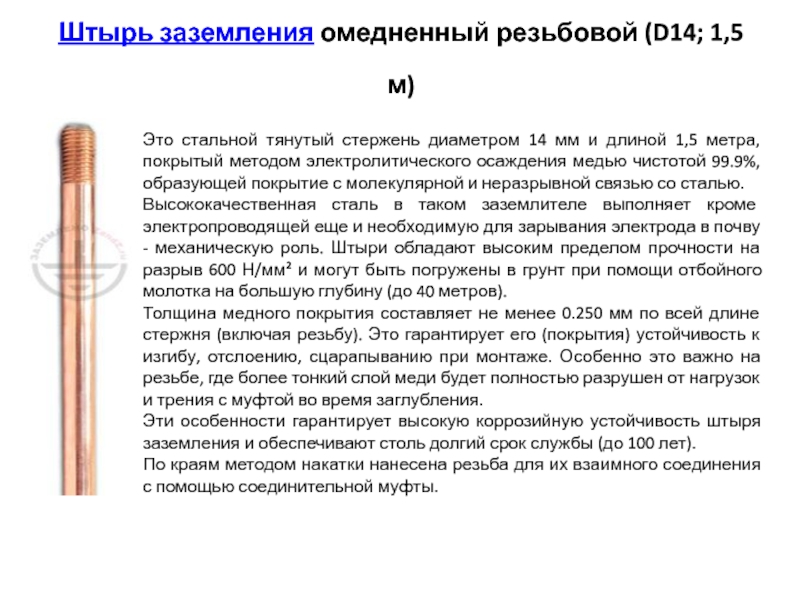

14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью.
Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву - механическую роль. Штыри обладают высоким пределом прочности на разрыв 600 Н/мм² и могут быть погружены в грунт при помощи отбойного молотка на большую глубину (до 40 метров).
Толщина медного покрытия составляет не менее 0.250 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Особенно это важно на резьбе, где более тонкий слой меди будет полностью разрушен от нагрузок и трения с муфтой во время заглубления.
Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет).
По краям методом накатки нанесена резьба для их взаимного соединения с помощью соединительной муфты.

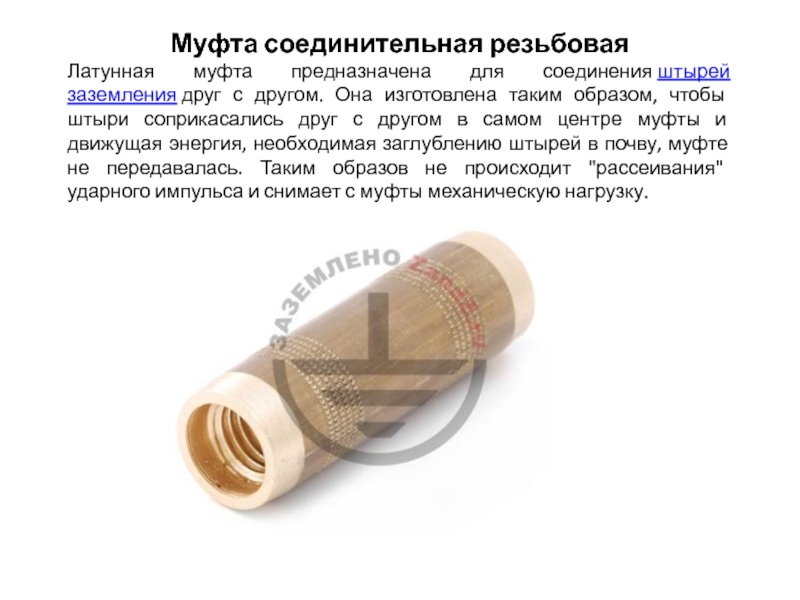

изготовлена таким образом, чтобы штыри соприкасались друг с другом в самом центре муфты и движущая энергия, необходимая заглублению штырей в почву, муфте не передавалась. Таким образов не происходит "рассеивания" ударного импульса и снимает с муфты механическую нагрузку.

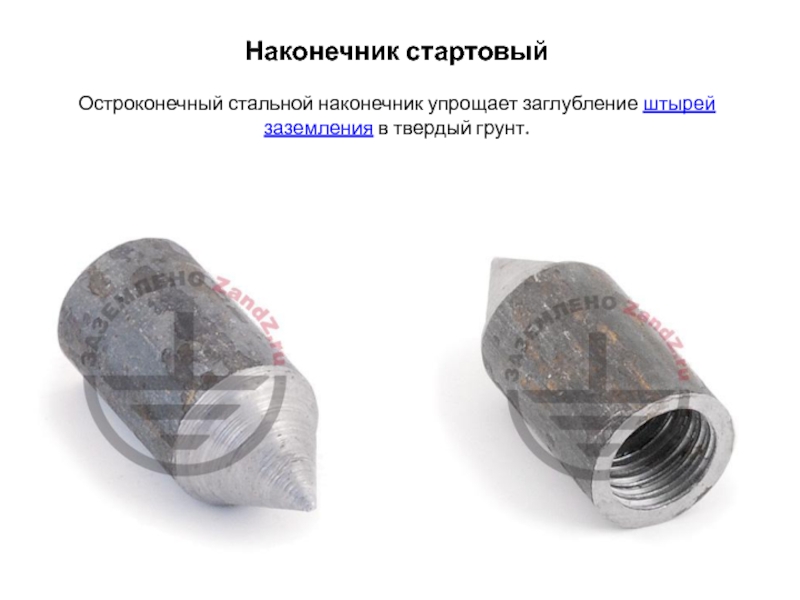

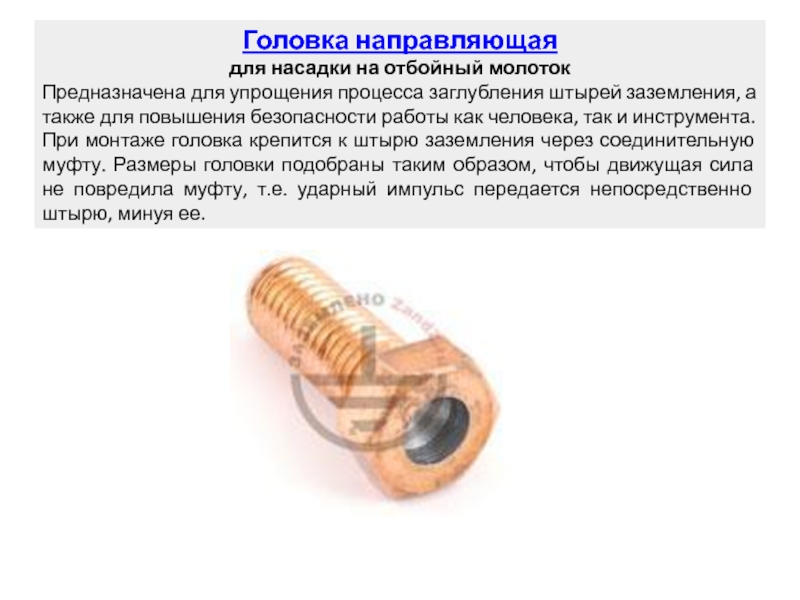

заземления, а также для повышения безопасности работы как человека, так и инструмента.При монтаже головка крепится к штырю заземления через соединительную муфту. Размеры головки подобраны таким образом, чтобы движущая сила не повредила муфту, т.е. ударный импульс передается непосредственно штырю, минуя ее.

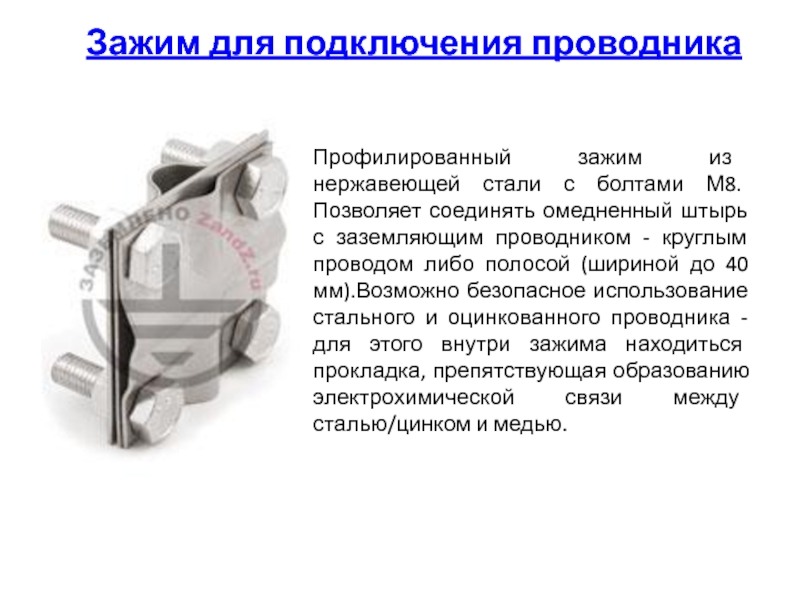

штырь с заземляющим проводником - круглым проводом либо полосой (шириной до 40 мм).Возможно безопасное использование стального и оцинкованного проводника - для этого внутри зажима находиться прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

Зажим для подключения проводника

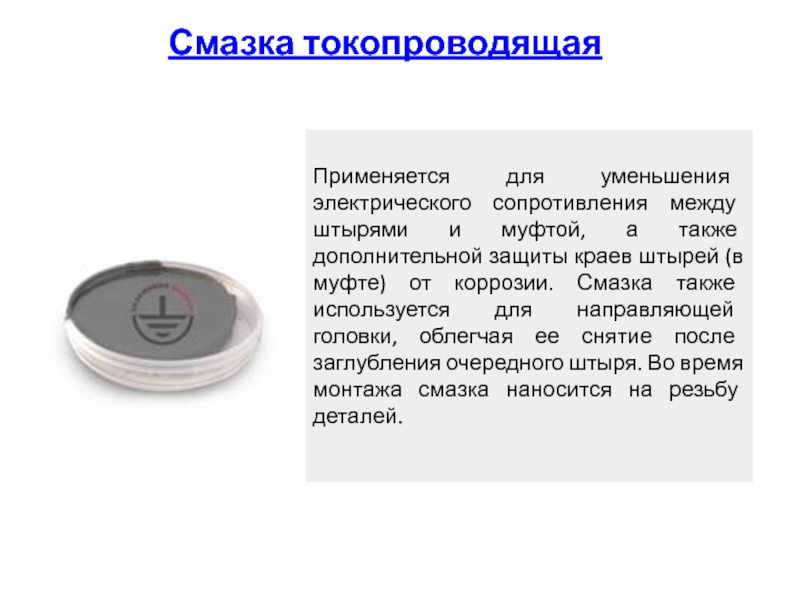

дополнительной защиты краев штырей (в муфте) от коррозии. Смазка также используется для направляющей головки, облегчая ее снятие после заглубления очередного штыря. Во время монтажа смазка наносится на резьбу деталей.

Смазка токопроводящая

на основе насыщенного нефтяного углеводорода (петролатум) и инертного кремниесодержащего наполнителя. Остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается.

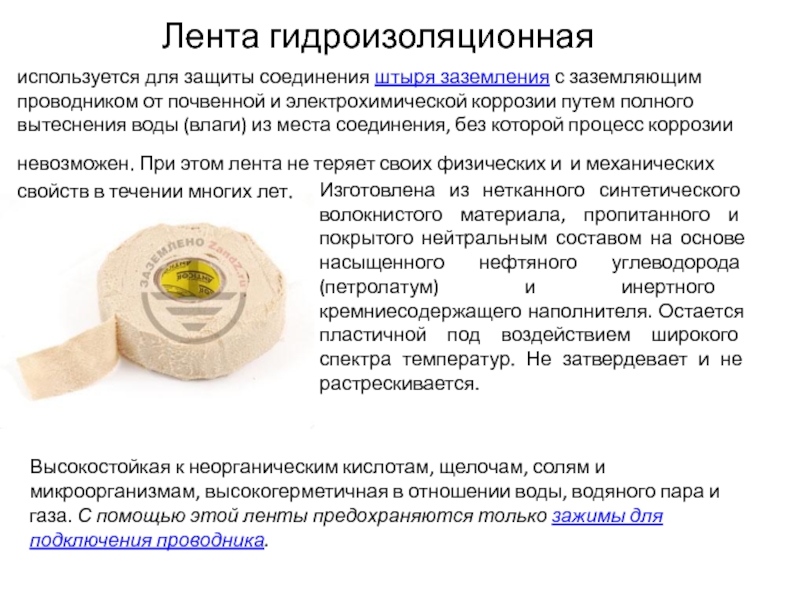

Лента гидроизоляционная

используется для защиты соединения штыря заземления с заземляющим проводником от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и и механических свойств в течении многих лет.

Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высокогерметичная в отношении воды, водяного пара и газа. С помощью этой ленты предохраняются только зажимы для подключения проводника.

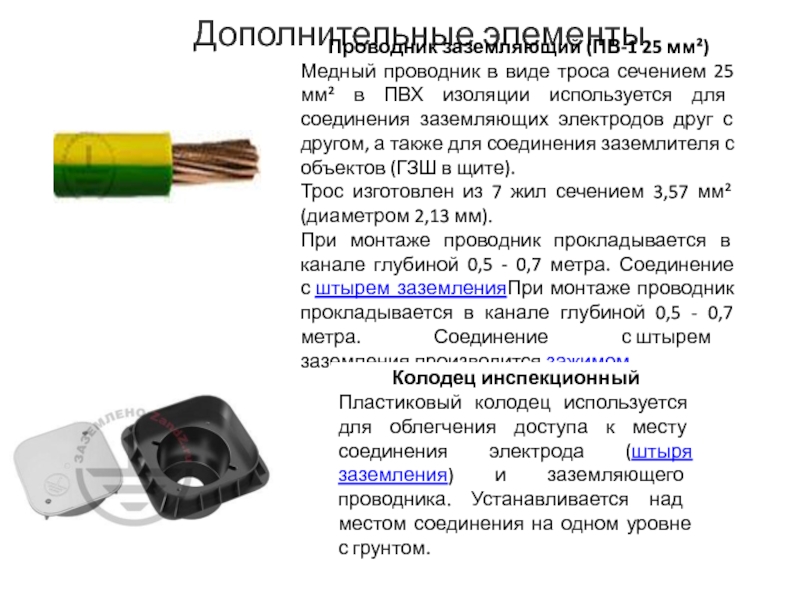

25 мм² в ПВХ изоляции используется для соединения заземляющих электродов друг с другом, а также для соединения заземлителя с объектов (ГЗШ в щите).
Трос изготовлен из 7 жил сечением 3,57 мм² (диаметром 2,13 мм).
При монтаже проводник прокладывается в канале глубиной 0,5 - 0,7 метра. Соединение с штырем заземленияПри монтаже проводник прокладывается в канале глубиной 0,5 - 0,7 метра. Соединение с штырем заземления производится зажимом.

Колодец инспекционный
Пластиковый колодец используется для облегчения доступа к месту соединения электрода (штыря заземления) и заземляющего проводника. Устанавливается над местом соединения на одном уровне с грунтом.

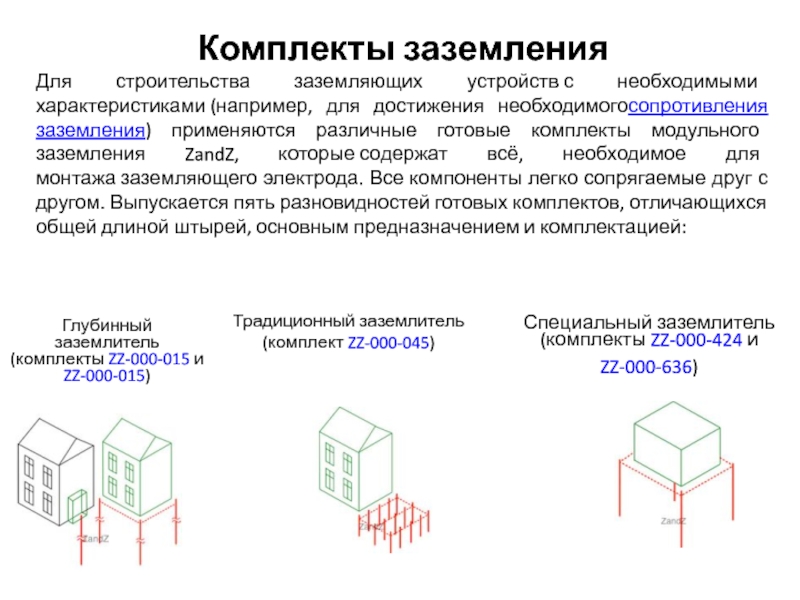

применяются различные готовые комплекты модульного заземления ZandZ, которые содержат всё, необходимое для монтажа заземляющего электрода. Все компоненты легко сопрягаемые друг с другом. Выпускается пять разновидностей готовых комплектов, отличающихся общей длиной штырей, основным предназначением и комплектацией:

Глубинный заземлитель (комплекты ZZ-000-015 и ZZ-000-015)

Традиционный заземлитель
(комплект ZZ-000-045)

Специальный заземлитель (комплекты ZZ-000-424 и
ZZ-000-636)

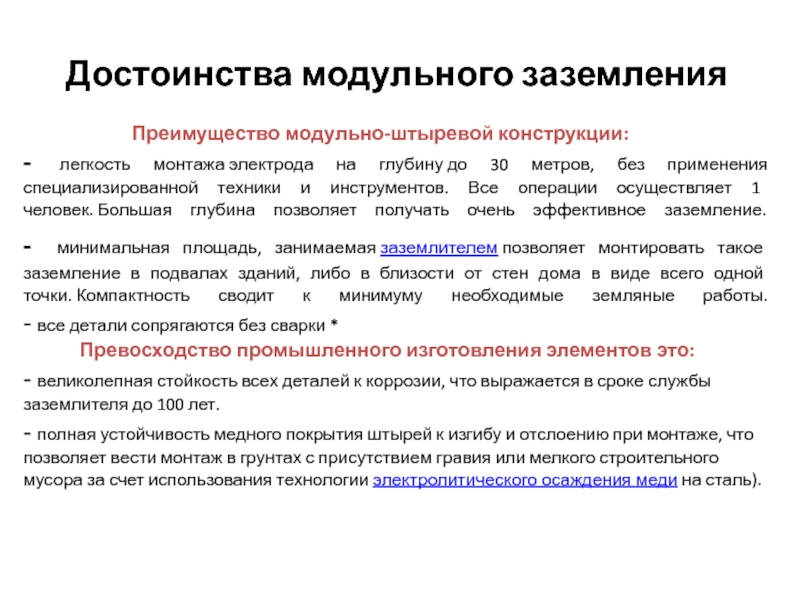

Преимущество модульно-штыревой конструкции:
- легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление. - минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы. - все детали сопрягаются без сварки *
Превосходство промышленного изготовления элементов это:
- великолепная стойкость всех деталей к коррозии, что выражается в сроке службы заземлителя до 100 лет. - полная устойчивость медного покрытия штырей к изгибу и отслоению при монтаже, что позволяет вести монтаж в грунтах с присутствием гравия или мелкого строительного мусора за счет использования технологии электролитического осаждения меди на сталь).

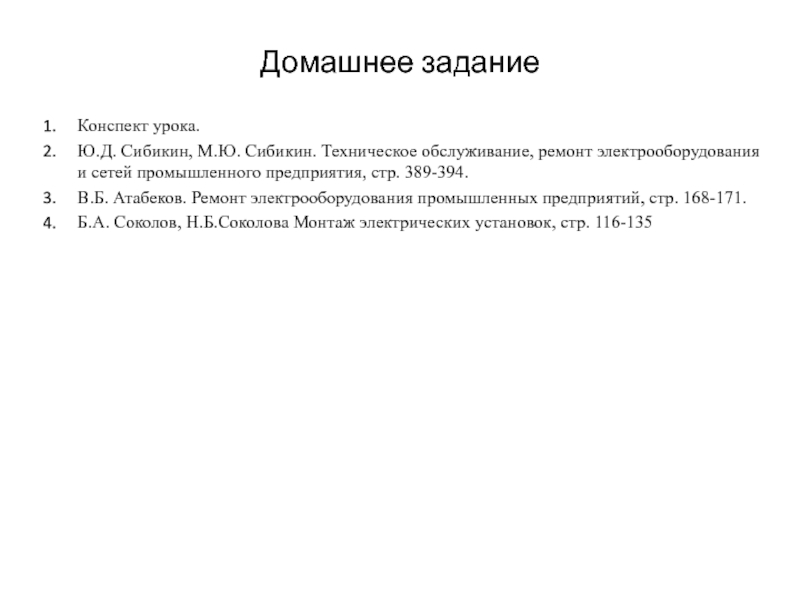

промышленного предприятия, стр. 389-394.
В.Б. Атабеков. Ремонт электрооборудования промышленных предприятий, стр. 168-171.
Б.А. Соколов, Н.Б.Соколова Монтаж электрических установок, стр. 116-135

Домашнее задание
