Презентация, доклад по введению в специальность на тему Теплогенерирующие установки

Государственное профессиональное образовательное учреждение
Таштагольский техникум горных технологий и сферы обслуживания

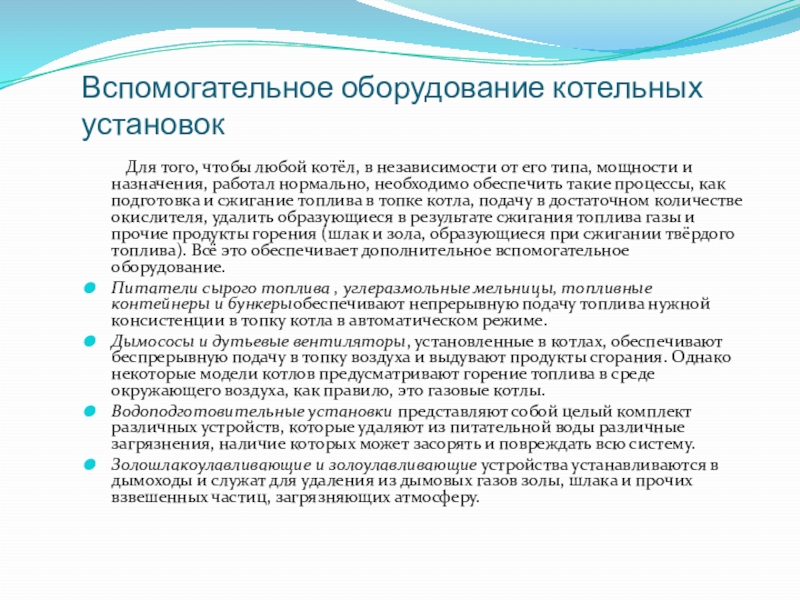

любой котёл, в независимости от его типа, мощности и назначения, работал нормально, необходимо обеспечить такие процессы, как подготовка и сжигание топлива в топке котла, подачу в достаточном количестве окислителя, удалить образующиеся в результате сжигания топлива газы и прочие продукты горения (шлак и зола, образующиеся при сжигании твёрдого топлива). Всё это обеспечивает дополнительное вспомогательное оборудование.
Питатели сырого топлива , углеразмольные мельницы, топливные контейнеры и бункерыобеспечивают непрерывную подачу топлива нужной консистенции в топку котла в автоматическом режиме.
Дымососы и дутьевые вентиляторы, установленные в котлах, обеспечивают беспрерывную подачу в топку воздуха и выдувают продукты сгорания. Однако некоторые модели котлов предусматривают горение топлива в среде окружающего воздуха, как правило, это газовые котлы.
Водоподготовительные установки представляют собой целый комплект различных устройств, которые удаляют из питательной воды различные загрязнения, наличие которых может засорять и повреждать всю систему.
Золошлакоулавливающие и золоулавливающие устройства устанавливаются в дымоходы и служат для удаления из дымовых газов золы, шлака и прочих взвешенных частиц, загрязняющих атмосферу.

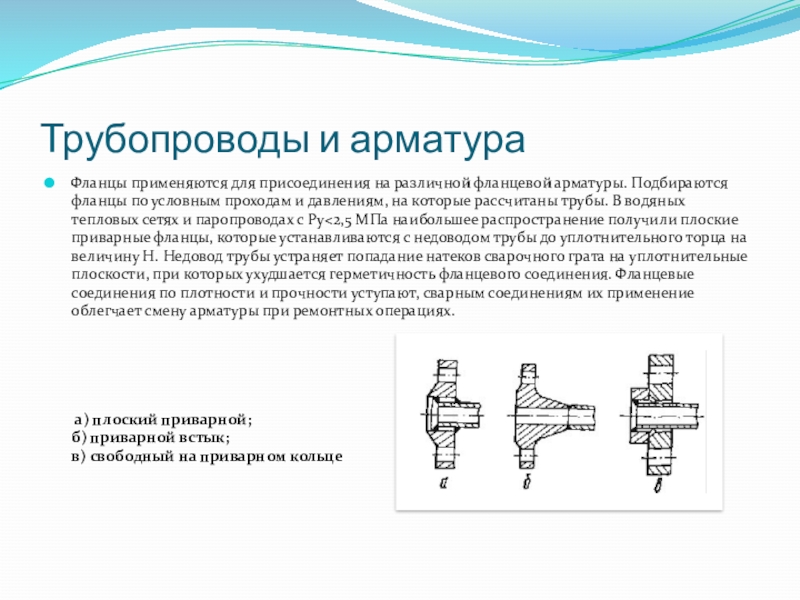

Подбираются фланцы по условным проходам и давлениям, на которые рассчитаны трубы. В водяных тепловых сетях и паропроводах с Ру<2,5 МПа наибольшее распространение получили плоские приварные фланцы, которые устанавливаются с недоводом трубы до уплотнительного торца на величину Н. Недовод трубы устраняет попадание натеков сварочного грата на уплотнительные плоскости, при которых ухудшается герметичность фланцевого соединения. Фланцевые соединения по плотности и прочности уступают, сварным соединениям их применение облегчает смену арматуры при ремонтных операциях.




а) плоский приварной; б) приварной встык; в) свободный на приварном кольце

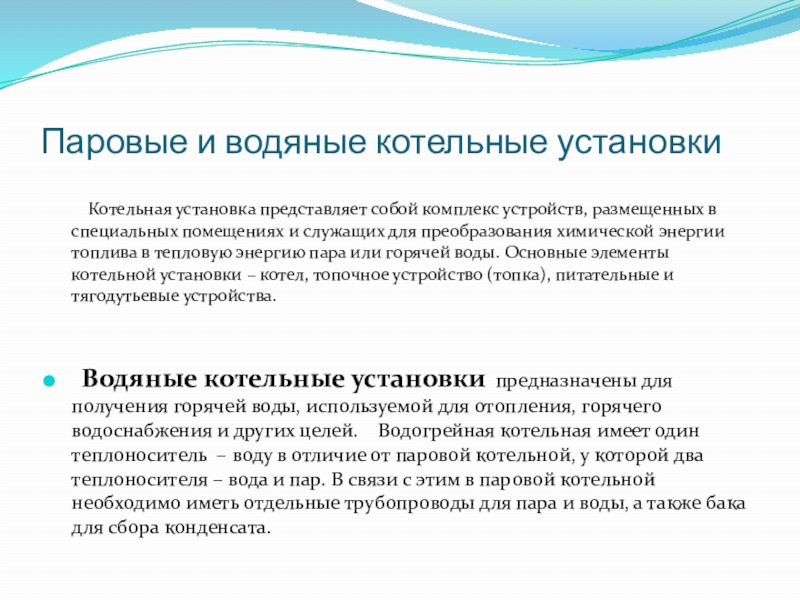

Котельная установка представляет собой комплекс устройств, размещенных в специальных помещениях и служащих для преобразования химической энергии топлива в тепловую энергию пара или горячей воды. Основные элементы котельной установки – котел, топочное устройство (топка), питательные и тягодутьевые устройства.


  Водяные котельные установки  предназначены для получения горячей воды, используемой для отопления, горячего водоснабжения и других целей.    Водогрейная котельная имеет один теплоноситель  – воду в отличие от паровой котельной, у которой два теплоносителя – вода и пар. В связи с этим в паровой котельной необходимо иметь отдельные трубопроводы для пара и воды, а также бака для сбора конденсата.

Газовая установка

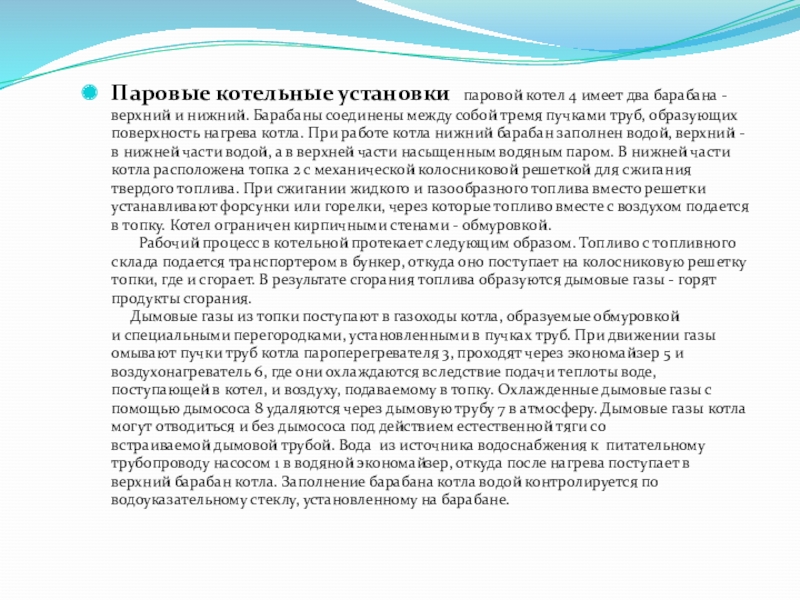

верхний и нижний. Барабаны соединены между собой тремя пучками труб, образующих поверхность нагрева котла. При работе котла нижний барабан заполнен водой, верхний - в нижней части водой, а в верхней части насыщенным водяным паром. В нижней части котла расположена топка 2 с механической колосниковой решеткой для сжигания твердого топлива. При сжигании жидкого и газообразного топлива вместо решетки устанавливают форсунки или горелки, через которые топливо вместе с воздухом подается в топку. Котел ограничен кирпичными стенами - обмуровкой.        Рабочий процесс в котельной протекает следующим образом. Топливо с топливного склада подается транспортером в бункер, откуда оно поступает на колосниковую решетку топки, где и сгорает. В результате сгорания топлива образуются дымовые газы - горят продукты сгорания.      Дымовые газы из топки поступают в газоходы котла, образуемые обмуровкой и специальными перегородками, установленными в пучках труб. При движении газы омывают пучки труб котла пароперегревателя 3, проходят через экономайзер 5 и воздухонагреватель 6, где они охлаждаются вследствие подачи теплоты воде, поступающей в котел, и воздуху, подаваемому в топку. Охлажденные дымовые газы с помощью дымососа 8 удаляются через дымовую трубу 7 в атмосферу. Дымовые газы котла могут отводиться и без дымососа под действием естественной тяги со встраиваемой дымовой трубой. Вода  из источника водоснабжения к  питательному трубопроводу насосом 1 в водяной экономайзер, откуда после нагрева поступает в верхний барабан котла. Заполнение барабана котла водой контролируется по водоуказательному стеклу, установленному на барабане.

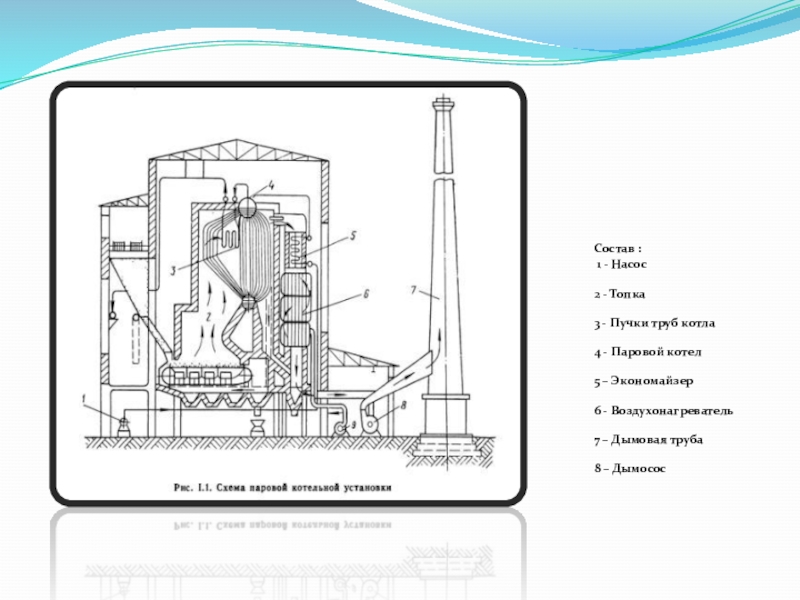

Состав :
1 - Насос
2 - Топка
3 - Пучки труб котла
4 - Паровой котел
5 – Экономайзер
6 - Воздухонагреватель
7 – Дымовая труба
8 – Дымосос

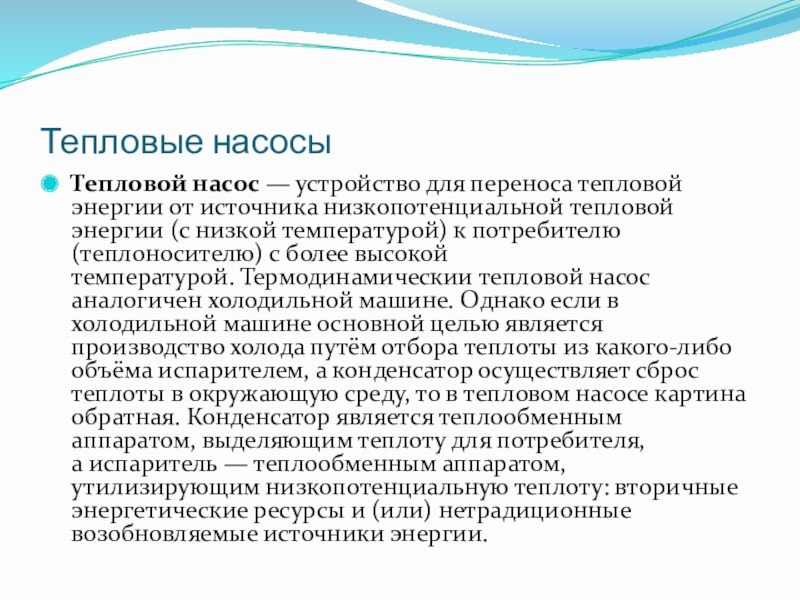

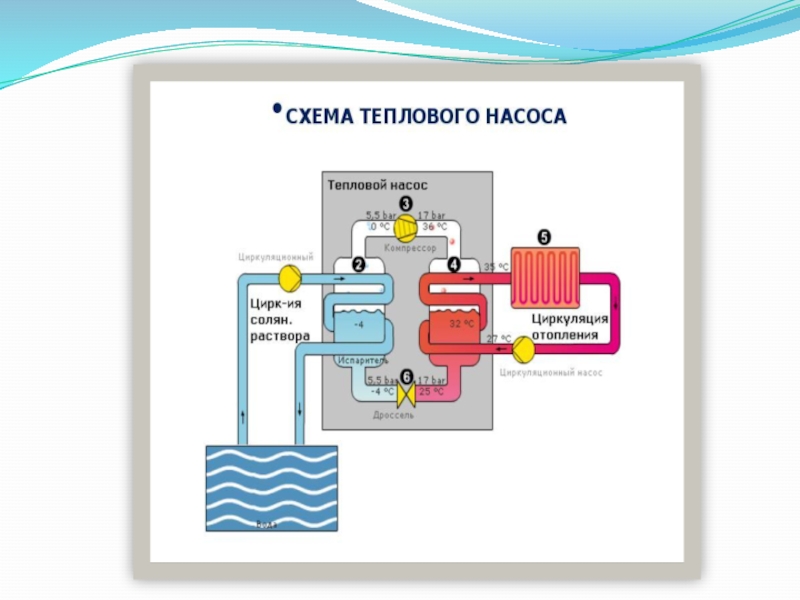

(с низкой температурой) к потребителю (теплоносителю) с более высокой температурой. Термодинамическии тепловой насос аналогичен холодильной машине. Однако если в холодильной машине основной целью является производство холода путём отбора теплоты из какого-либо объёма испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду, то в тепловом насосе картина обратная. Конденсатор является теплообменным аппаратом, выделяющим теплоту для потребителя, а испаритель — теплообменным аппаратом, утилизирующим низкопотенциальную теплоту: вторичные энергетические ресурсы и (или) нетрадиционные возобновляемые источники энергии.

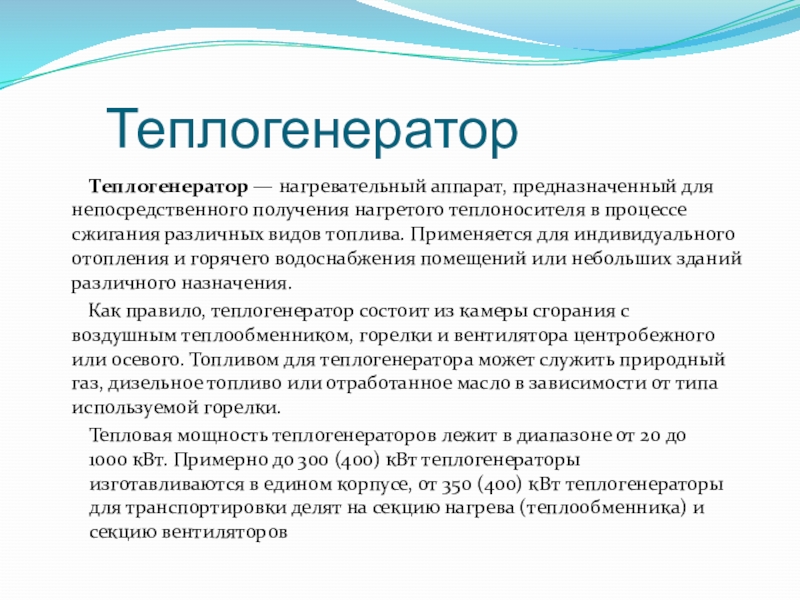

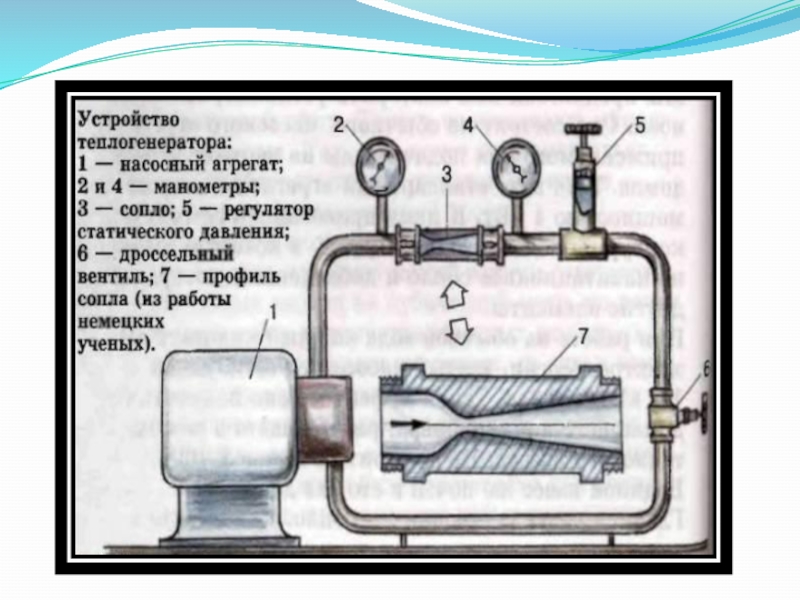

непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.
Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов

Работу выполняли студенты гр.Т-16
Сухов Евгений и Полин Никита
