Презентация, доклад по устройству автомобилей на тему: Система впрыска

Содержание

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА

Слайд 1СПб ГБПОУ «Автодорожный колледж»
Подготовили: Михайлова Т.Н., Суворов А.Г., Сушков А.М.

СПб ГБПОУ «Автодорожный колледж»Подготовили: Михайлова Т.Н., Суворов А.Г., Сушков А.М.

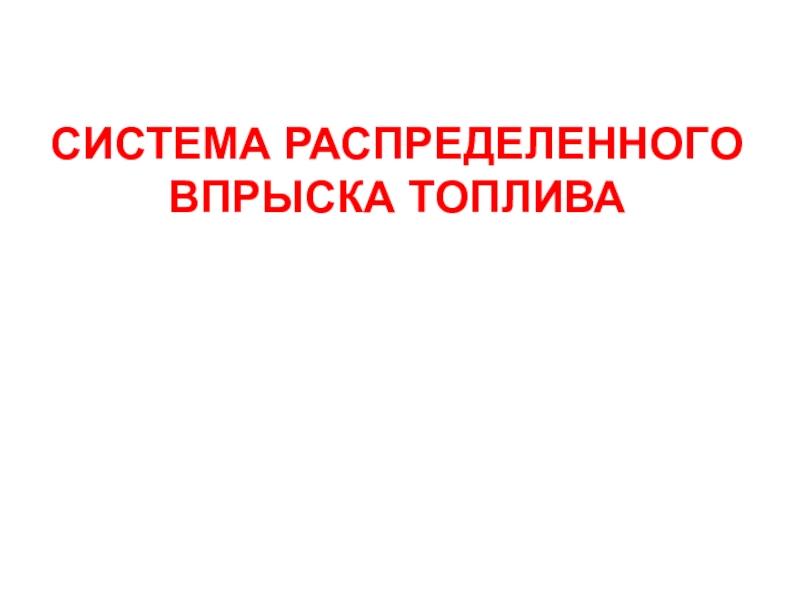

Слайд 2СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА

СИСТЕМА РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА

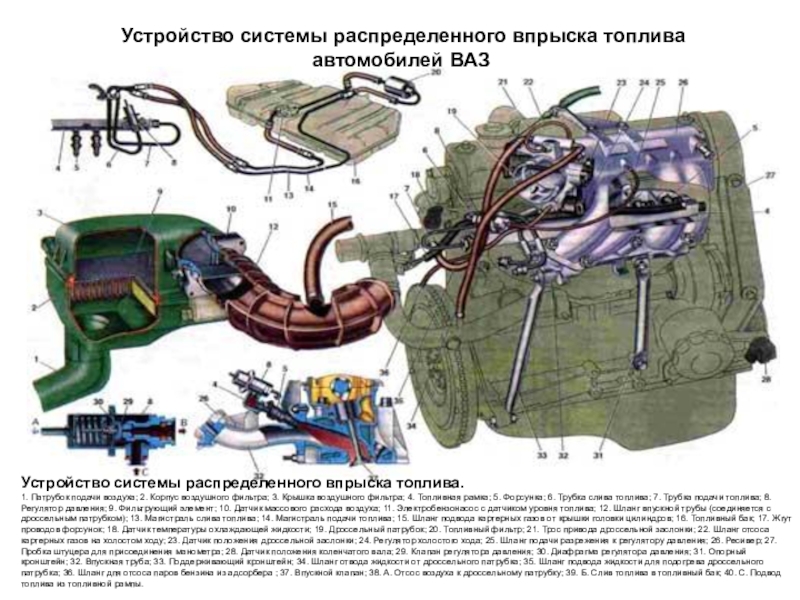

Слайд 3 Устройство системы распределенного впрыска топлива автомобилей ВАЗ


Устройство системы распределенного впрыска

топлива.
1. Патрубок подачи воздуха; 2. Корпус воздушного фильтра; 3. Крышка воздушного фильтра; 4. Топливная рамка; 5. Форсунка; 6. Трубка слива топлива; 7. Трубка подачи топлива; 8. Регулятор давления; 9. Фильтрующий элемент; 10. Датчик массового расхода воздуха; 11. Электробензонасос с датчиком уровня топлива; 12. Шланг впускной трубы (соединяется с дроссельным патрубком); 13. Магистраль слива топлива; 14. Магистраль подачи топлива; 15. Шланг подвода картерных газов от крышки головки цилиндров; 16. Топливный бак; 17. Жгут проводов форсунок; 18. Датчик температуры охлаждающей жидкости; 19. Дроссельный патрубок; 20. Топливный фильтр; 21. Трос привода дроссельной заслонки; 22. Шланг отсоса картерных газов на холостом ходу; 23. Датчик положения дроссельной заслонки; 24. Регулятор холостого хода; 25. Шланг подачи разрежения к регулятору давления; 26. Ресивер; 27. Пробка штуцера для присоединения манометра; 28. Датчик положения коленчатого вала; 29. Клапан регулятора давления; 30. Диафрагма регулятора давления; 31. Опорный кронштейн; 32. Впускная труба; 33. Поддерживающий кронштейн; 34. Шланг отвода жидкости от дроссельного патрубка; 35. Шланг подвода жидкости для подогрева дроссельного патрубка; 36. Шланг дпя отсоса паров бензина из адсорбера ; 37. Впускной клапан; 38. А. Отсос воздуха к дроссельному патрубку; 39. Б. Слив топлива в топливный бак; 40. С. Подвод топлива из топливной рампы.
Устройство системы распределенного впрыска топлива автомобилей ВАЗУстройство системы распределенного впрыска топлива.1. Патрубок подачи воздуха; 2. Корпус

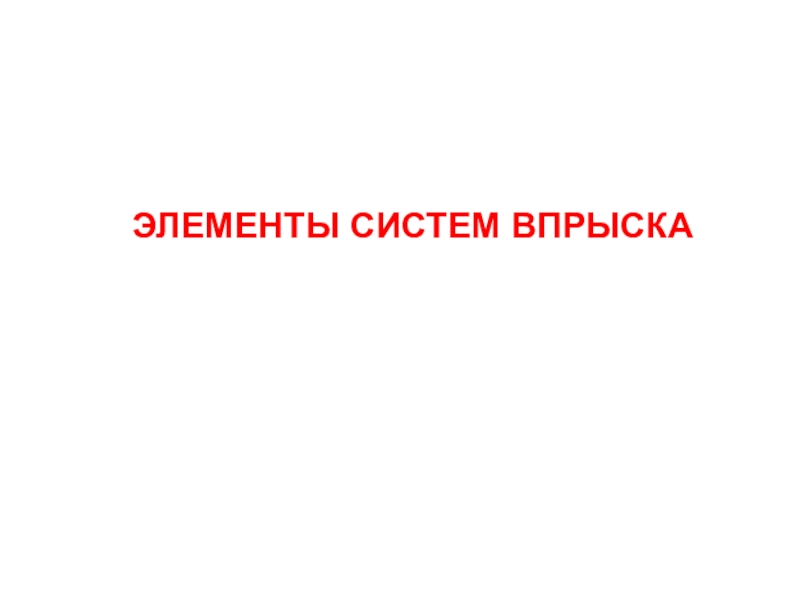

Слайд 4ЭЛЕМЕНТЫ СИСТЕМ ВПРЫСКА

ЭЛЕМЕНТЫ СИСТЕМ ВПРЫСКА

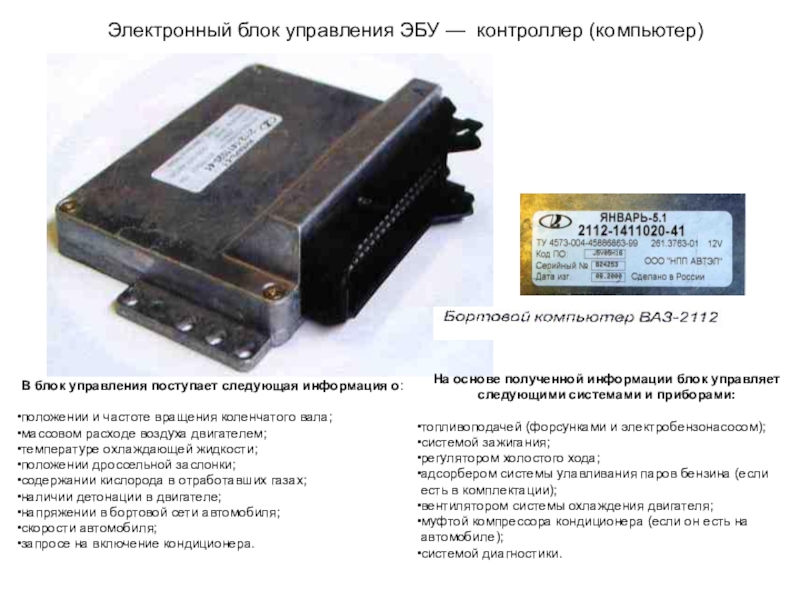

Слайд 5Электронный блок управления ЭБУ — контроллер (компьютер)
В блок управления поступает

следующая информация о:

положении и частоте вращения коленчатого вала;
массовом расходе воздуха двигателем;
температуре охлаждающей жидкости;
положении дроссельной заслонки;
содержании кислорода в отработавших газах;
наличии детонации в двигателе;
напряжении в бортовой сети автомобиля;
скорости автомобиля;
запросе на включение кондиционера.

На основе полученной информации блок управляет следующими системами и приборами:

топливоподачей (форсунками и электробензонасосом);
системой зажигания;
регулятором холостого хода;
адсорбером системы улавливания паров бензина (если есть в комплектации);
вентилятором системы охлаждения двигателя;
муфтой компрессора кондиционера (если он есть на автомобиле);
системой диагностики.

Электронный блок управления ЭБУ — контроллер (компьютер) В блок управления поступает следующая информация о: положении и частоте

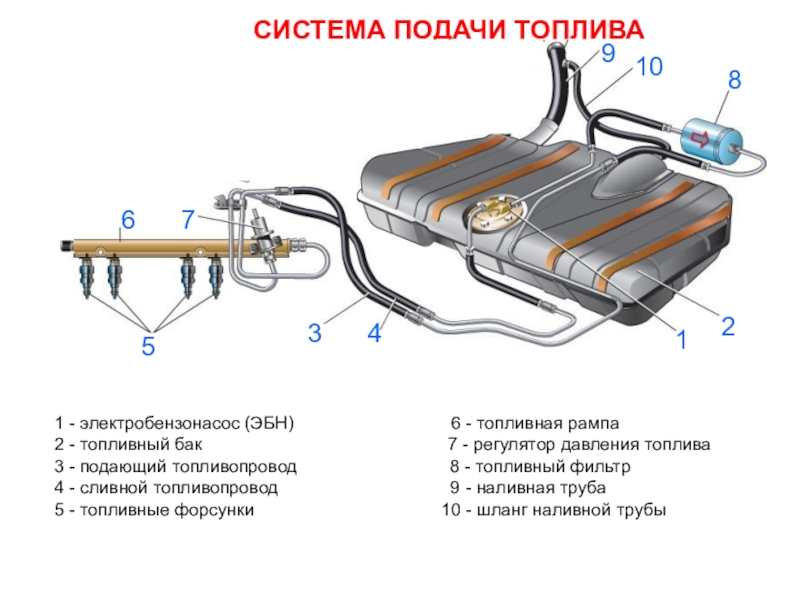

Слайд 6
СИСТЕМА ПОДАЧИ ТОПЛИВА
1 - электробензонасос (ЭБН)

6 - топливная рампа 2 - топливный бак 7 - регулятор давления топлива
3 - подающий топливопровод 8 - топливный фильтр
4 - сливной топливопровод 9 - наливная труба
5 - топливные форсунки 10 - шланг наливной трубы











1

8

7

6

5

4

3

2



10

9

СИСТЕМА ПОДАЧИ ТОПЛИВА 1 - электробензонасос (ЭБН)

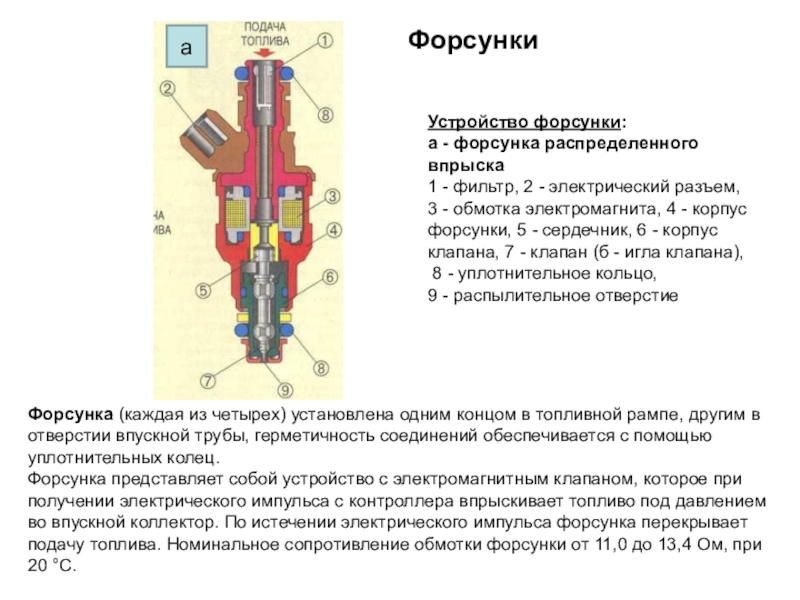

Слайд 7Форсунка (каждая из четырех) установлена одним концом в топливной рампе, другим

в отверстии впускной трубы, герметичность соединений обеспечивается с помощью уплотнительных колец.
Форсунка представляет собой устройство с электромагнитным клапаном, которое при получении электрического импульса с контроллера впрыскивает топливо под давлением во впускной коллектор. По истечении электрического импульса форсунка перекрывает подачу топлива. Номинальное сопротивление обмотки форсунки от 11,0 до 13,4 Ом, при 20 °С.

Форсунки

Устройство форсунки: а - форсунка распределенного впрыска 1 - фильтр, 2 - электрический разъем, 3 - обмотка электромагнита, 4 - корпус форсунки, 5 - сердечник, 6 - корпус клапана, 7 - клапан (б - игла клапана),
8 - уплотнительное кольцо,
9 - распылительное отверстие

а

Форсунка (каждая из четырех) установлена одним концом в топливной рампе, другим в отверстии впускной трубы, герметичность соединений

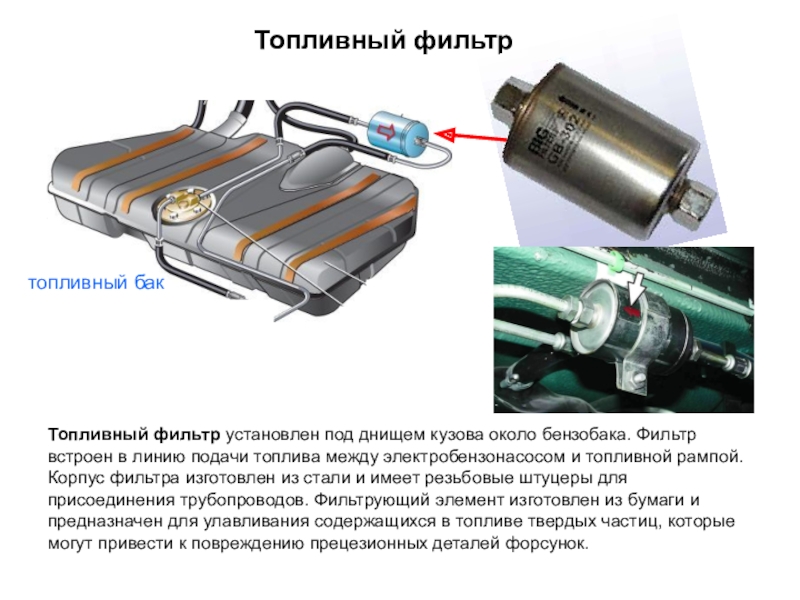

Слайд 8Топливный фильтр установлен под днищем кузова около бензобака. Фильтр встроен в

линию подачи топлива между электробензонасосом и топливной рампой. Корпус фильтра изготовлен из стали и имеет резьбовые штуцеры для присоединения трубопроводов. Фильтрующий элемент изготовлен из бумаги и предназначен для улавливания содержащихся в топливе твердых частиц, которые могут привести к повреждению прецезионных деталей форсунок.

Топливный фильтр










топливный бак

Топливный фильтр установлен под днищем кузова около бензобака. Фильтр встроен в линию подачи топлива между электробензонасосом и

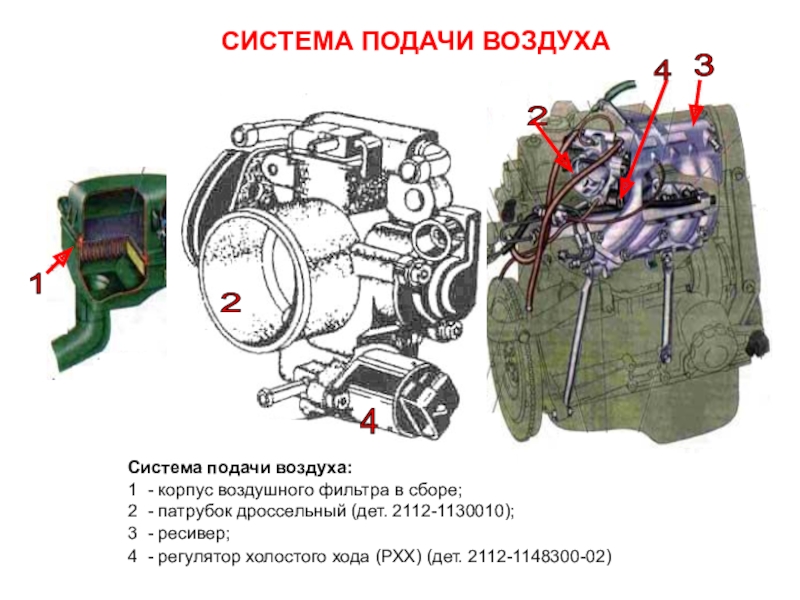

Слайд 9СИСТЕМА ПОДАЧИ ВОЗДУХА
Система подачи воздуха: 1 - корпус воздушного фильтра в

сборе; 2 - патрубок дроссельный (дет. 2112-1130010); 3 - ресивер; 4 - регулятор холостого хода (РХХ) (дет. 2112-1148300-02)

1

3

4




2




2














4

СИСТЕМА ПОДАЧИ ВОЗДУХА Система подачи воздуха: 1 - корпус воздушного фильтра в сборе; 2 - патрубок дроссельный

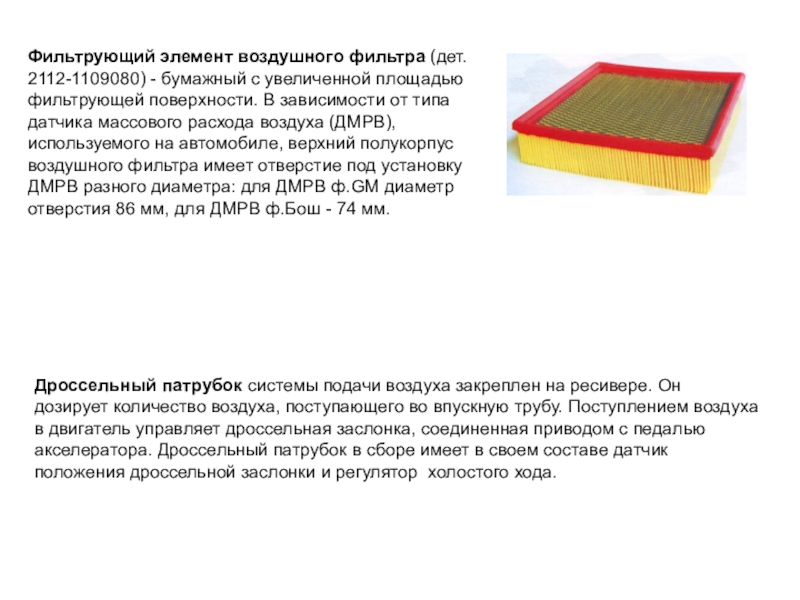

Слайд 10Дроссельный патрубок системы подачи воздуха закреплен на ресивере. Он дозирует количество

воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная приводом с педалью акселератора. Дроссельный патрубок в сборе имеет в своем составе датчик положения дроссельной заслонки и регулятор холостого хода.

Фильтрующий элемент воздушного фильтра (дет. 2112-1109080) - бумажный с увеличенной площадью фильтрующей поверхности. В зависимости от типа датчика массового расхода воздуха (ДМРВ), используемого на автомобиле, верхний полукорпус воздушного фильтра имеет отверстие под установку ДМРВ разного диаметра: для ДМРВ ф.GM диаметр отверстия 86 мм, для ДМРВ ф.Бош - 74 мм.

Дроссельный патрубок системы подачи воздуха закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением

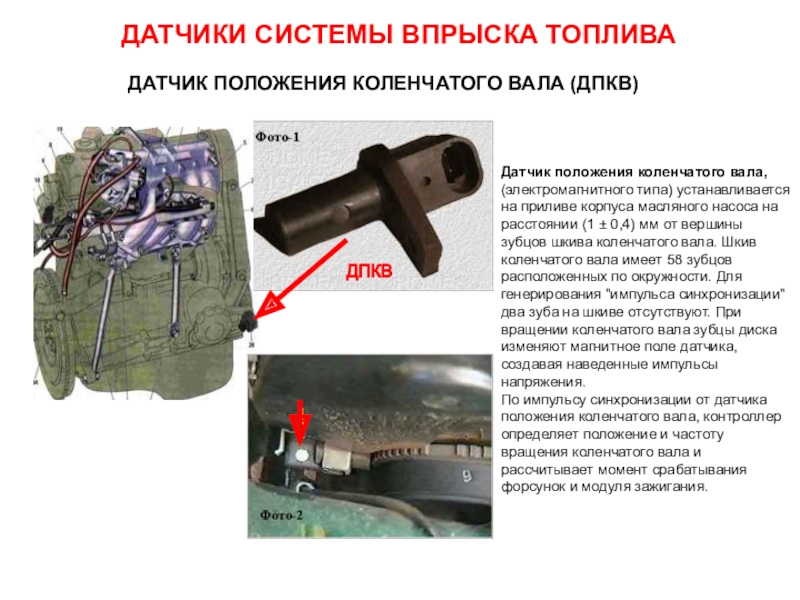

Слайд 11ДАТЧИКИ СИСТЕМЫ ВПРЫСКА ТОПЛИВА
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ)

Датчик положения

коленчатого вала, (электромагнитного типа) устанавливается на приливе корпуса масляного насоса на расстоянии (1 ± 0,4) мм от вершины зубцов шкива коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Для генерирования "импульса синхронизации" два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения.
По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.

ДПКВ

ДАТЧИКИ СИСТЕМЫ ВПРЫСКА ТОПЛИВА ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) Датчик положения коленчатого вала, (электромагнитного типа) устанавливается на

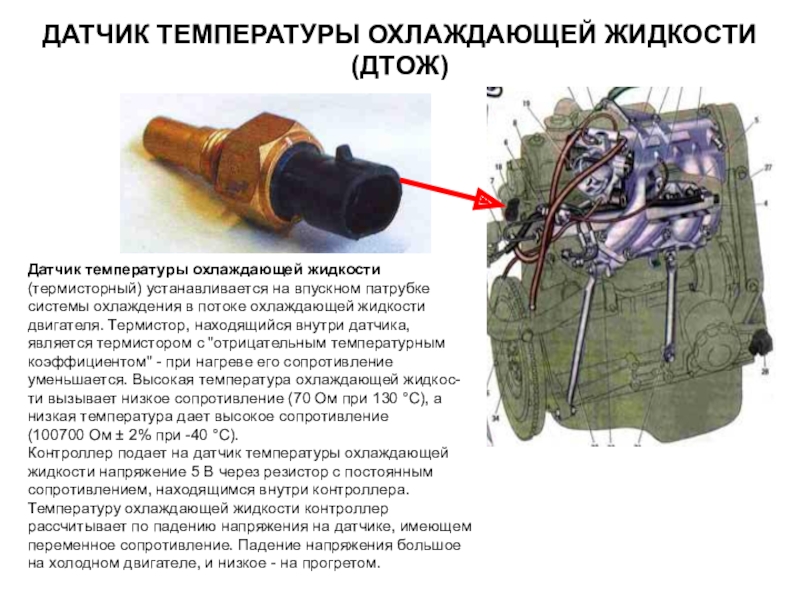

Слайд 12ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДТОЖ)
Датчик температуры охлаждающей жидкости (термисторный) устанавливается на

впускном патрубке системы охлаждения в потоке охлаждающей жидкости двигателя. Термистор, находящийся внутри датчика, является термистором с "отрицательным температурным коэффициентом" - при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкос-ти вызывает низкое сопротивление (70 Ом при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С).
Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое - на прогретом.
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДТОЖ)Датчик температуры охлаждающей жидкости (термисторный) устанавливается на впускном патрубке системы охлаждения в потоке

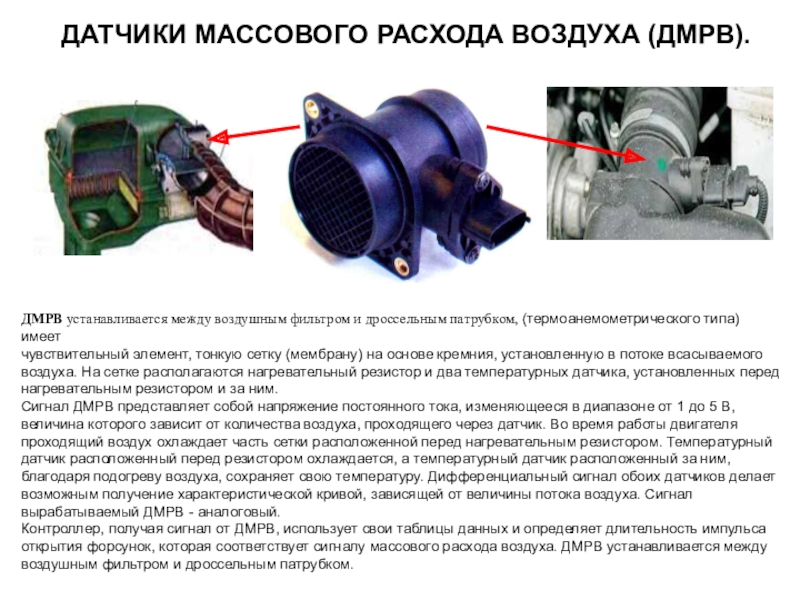

Слайд 13ДАТЧИКИ МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ).
ДМРВ устанавливается между воздушным фильтром и дроссельным

патрубком, (термоанемометрического типа) имеет
чувствительный элемент, тонкую сетку (мембрану) на основе кремния, установленную в потоке всасываемого воздуха. На сетке располагаются нагревательный резистор и два температурных датчика, установленных перед нагревательным резистором и за ним.
Сигнал ДМРВ представляет собой напряжение постоянного тока, изменяющееся в диапазоне от 1 до 5 В, величина которого зависит от количества воздуха, проходящего через датчик. Во время работы двигателя проходящий воздух охлаждает часть сетки расположенной перед нагревательным резистором. Температурный датчик расположенный перед резистором охлаждается, а температурный датчик расположенный за ним, благодаря подогреву воздуха, сохраняет свою температуру. Дифференциальный сигнал обоих датчиков делает возможным получение характеристической кривой, зависящей от величины потока воздуха. Сигнал вырабатываемый ДМРВ - аналоговый.
Контроллер, получая сигнал от ДМРВ, использует свои таблицы данных и определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха. ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.




ДАТЧИКИ МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ).ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком, (термоанемометрического типа) имеет чувствительный элемент,

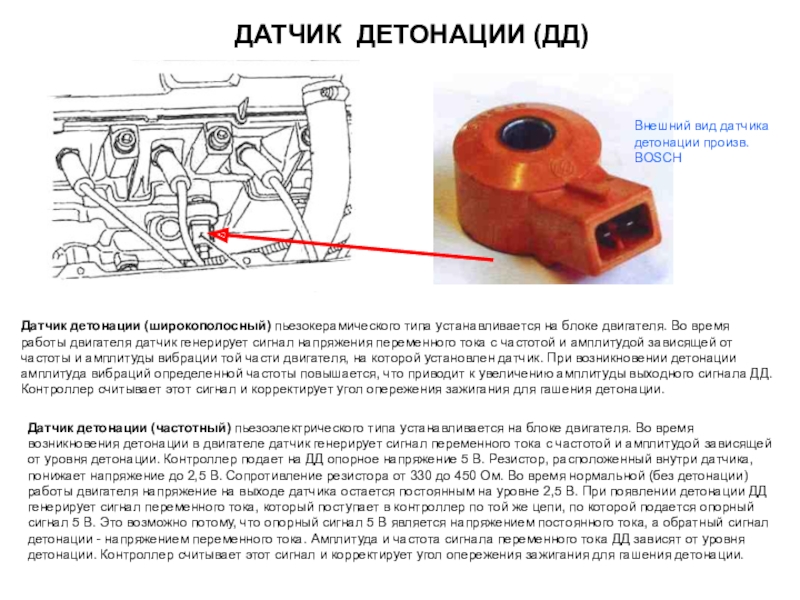

Слайд 14ДАТЧИК ДЕТОНАЦИИ (ДД)


Датчик детонации (широкополосный) пьезокерамического типа устанавливается на блоке

двигателя. Во время работы двигателя датчик генерирует сигнал напряжения переменного тока с частотой и амплитудой зависящей от частоты и амплитуды вибрации той части двигателя, на которой установлен датчик. При возникновении детонации амплитуда вибраций определенной частоты повышается, что приводит к увеличению амплитуды выходного сигнала ДД. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.

Датчик детонации (частотный) пьезоэлектрического типа устанавливается на блоке двигателя. Во время возникновения детонации в двигателе датчик генерирует сигнал переменного тока с частотой и амплитудой зависящей от уровня детонации. Контроллер подает на ДД опорное напряжение 5 В. Резистор, расположенный внутри датчика, понижает напряжение до 2,5 В. Сопротивление резистора от 330 до 450 Ом. Во время нормальной (без детонации) работы двигателя напряжение на выходе датчика остается постоянным на уровне 2,5 В. При появлении детонации ДД генерирует сигнал переменного тока, который поступает в контроллер по той же цепи, по которой подается опорный сигнал 5 В. Это возможно потому, что опорный сигнал 5 В является напряжением постоянного тока, а обратный сигнал детонации - напряжением переменного тока. Амплитуда и частота сигнала переменного тока ДД зависят от уровня детонации. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.

Внешний вид датчика детонации произв. BOSCH

ДАТЧИК ДЕТОНАЦИИ (ДД) Датчик детонации (широкополосный) пьезокерамического типа устанавливается на блоке двигателя. Во время работы двигателя датчик

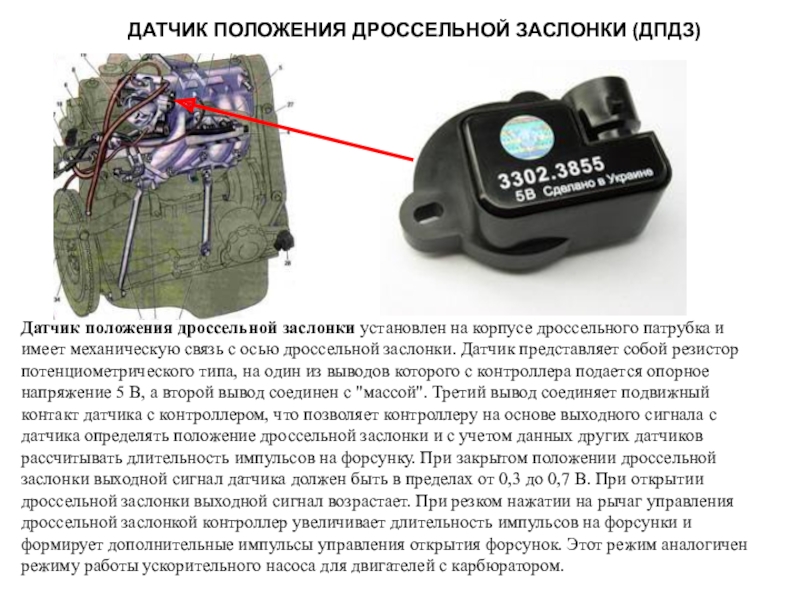

Слайд 15ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДПДЗ)

Датчик положения дроссельной заслонки установлен на

корпусе дроссельного патрубка и имеет механическую связь с осью дроссельной заслонки. Датчик представляет собой резистор потенциометрического типа, на один из выводов которого с контроллера подается опорное напряжение 5 В, а второй вывод соединен с "массой". Третий вывод соединяет подвижный контакт датчика с контроллером, что позволяет контроллеру на основе выходного сигнала с датчика определять положение дроссельной заслонки и с учетом данных других датчиков рассчитывать длительность импульсов на форсунку. При закрытом положении дроссельной заслонки выходной сигнал датчика должен быть в пределах от 0,3 до 0,7 В. При открытии дроссельной заслонки выходной сигнал возрастает. При резком нажатии на рычаг управления дроссельной заслонкой контроллер увеличивает длительность импульсов на форсунки и формирует дополнительные импульсы управления открытия форсунок. Этот режим аналогичен режиму работы ускорительного насоса для двигателей с карбюратором.
ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДПДЗ) Датчик положения дроссельной заслонки установлен на корпусе дроссельного патрубка и имеет механическую

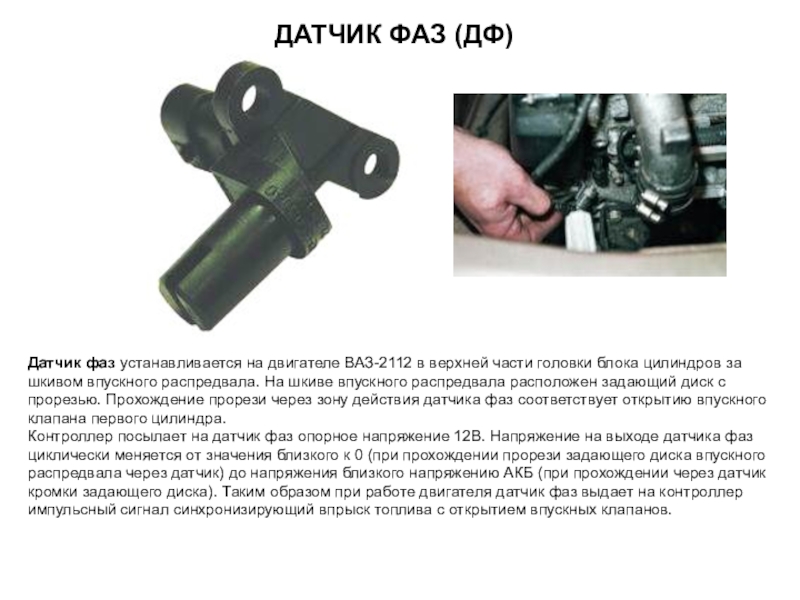

Слайд 16ДАТЧИК ФАЗ (ДФ)

Датчик фаз устанавливается на двигателе ВАЗ-2112 в верхней

части головки блока цилиндров за шкивом впускного распредвала. На шкиве впускного распредвала расположен задающий диск с прорезью. Прохождение прорези через зону действия датчика фаз соответствует открытию впускного клапана первого цилиндра.
Контроллер посылает на датчик фаз опорное напряжение 12В. Напряжение на выходе датчика фаз циклически меняется от значения близкого к 0 (при прохождении прорези задающего диска впускного распредвала через датчик) до напряжения близкого напряжению АКБ (при прохождении через датчик кромки задающего диска). Таким образом при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов.
ДАТЧИК ФАЗ (ДФ) Датчик фаз устанавливается на двигателе ВАЗ-2112 в верхней части головки блока цилиндров за шкивом
