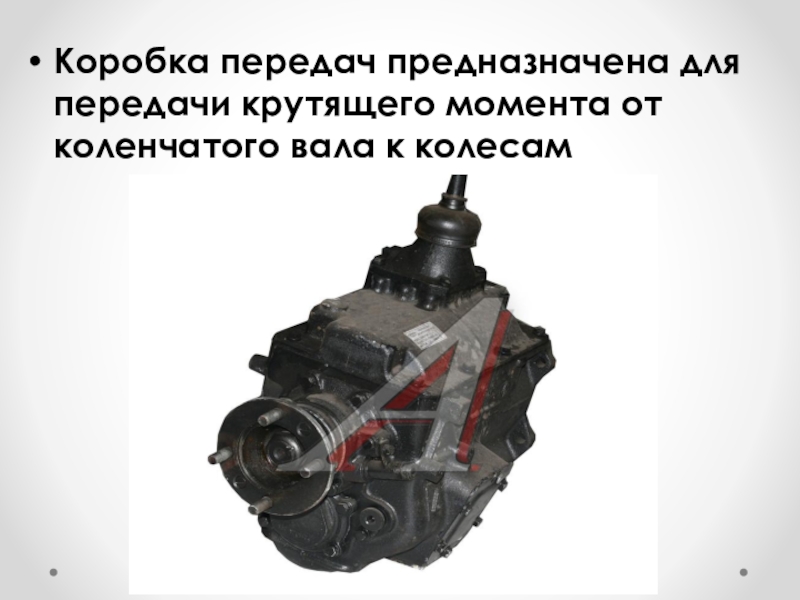

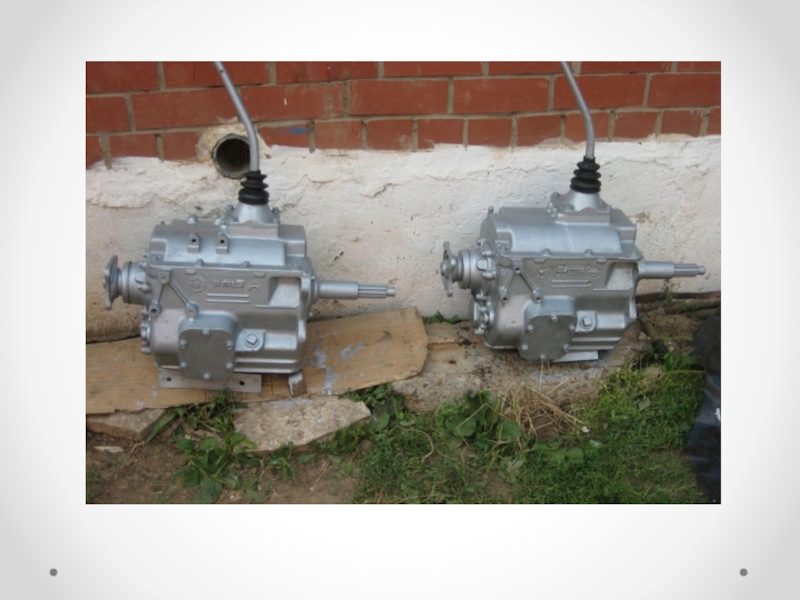

Презентация, доклад по УД Технические средства автотранспорта Устройство КПП ЗИЛ-130

колесам

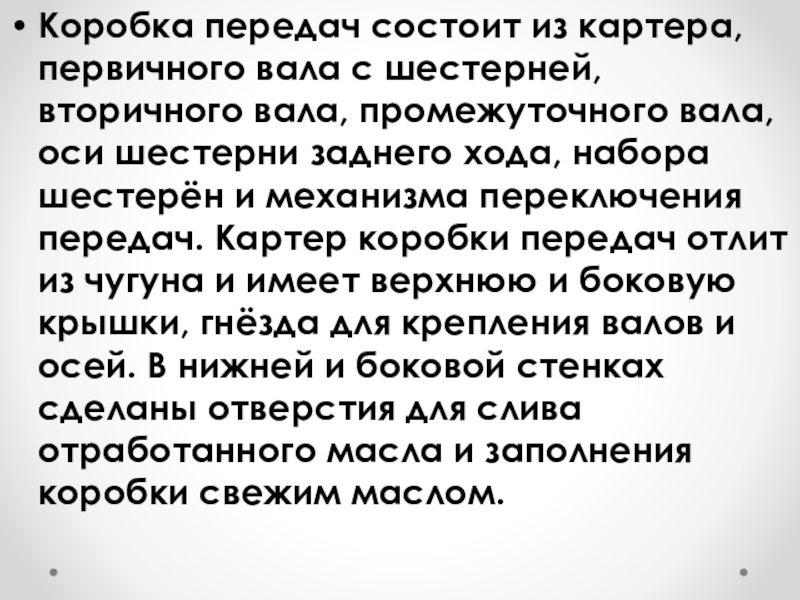

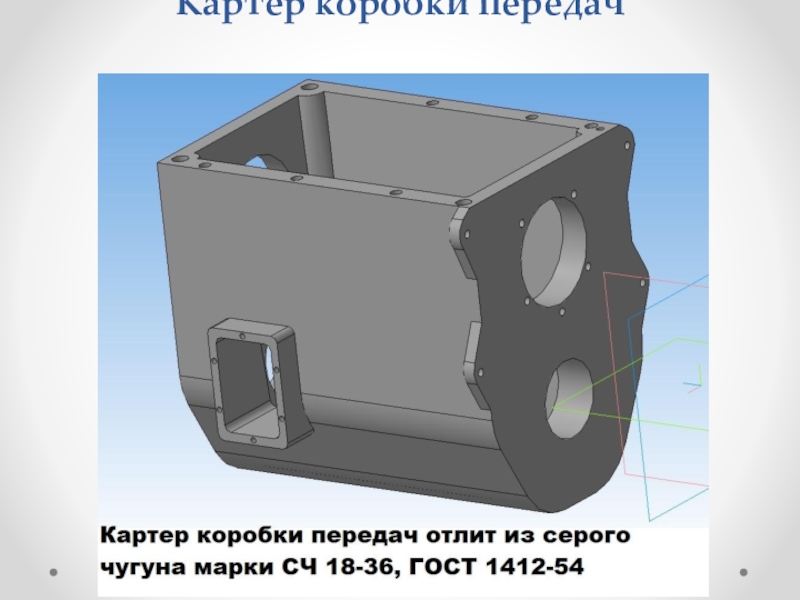

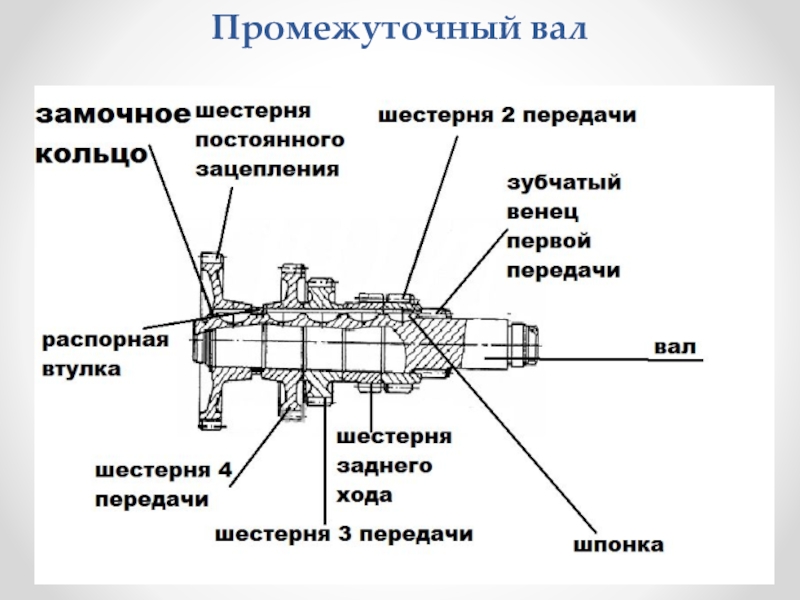

промежуточного вала, оси шестерни заднего хода, набора шестерён и механизма переключения передач. Картер коробки передач отлит из чугуна и имеет верхнюю и боковую крышки, гнёзда для крепления валов и осей. В нижней и боковой стенках сделаны отверстия для слива отработанного масла и заполнения коробки свежим маслом.

и венцом. Передним концом первичный вал установлен на подшипнике в выточке коленчатого вала, а задним в гнезде передней стенки картера. Установка первичного вала выполнена так, что только ведущая шестерня и венец помещены внутри картера, а на выступающей из коробки шлицованной части вала установлена ступица ведомого диска сцепления.

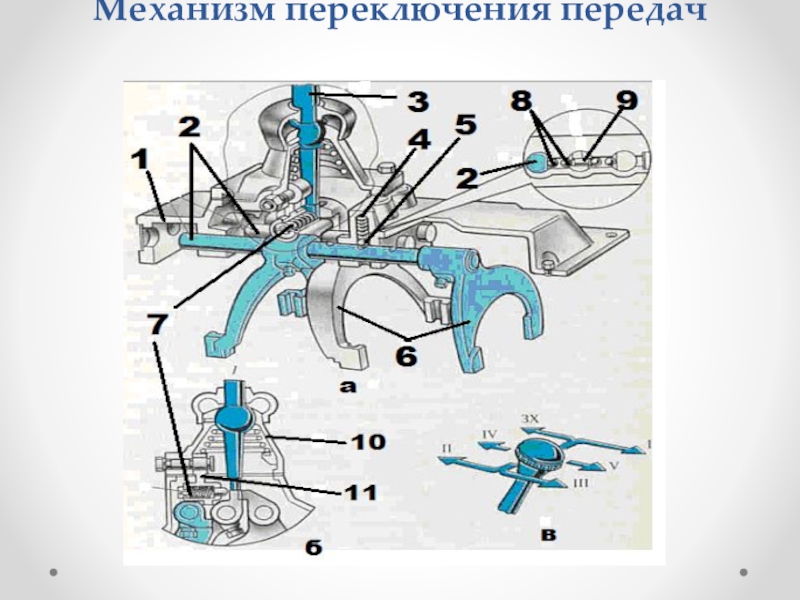

схема переключения рычага передач, 1 – крышка, 2 – ползуны, 3 – рычаг переключения передач, 4 – пружина фиксатора, 5 – шарик фиксатора передачи, 6 – вилки, 7 – предохранитель включения заднего хода, 8 – шарики замка, 9 – штифт замка, 10 – корпус рычага, 11 – промежуточный рычаг включения первой передачи и заднего хода, I-V – передачи, 3Х – задний ход.

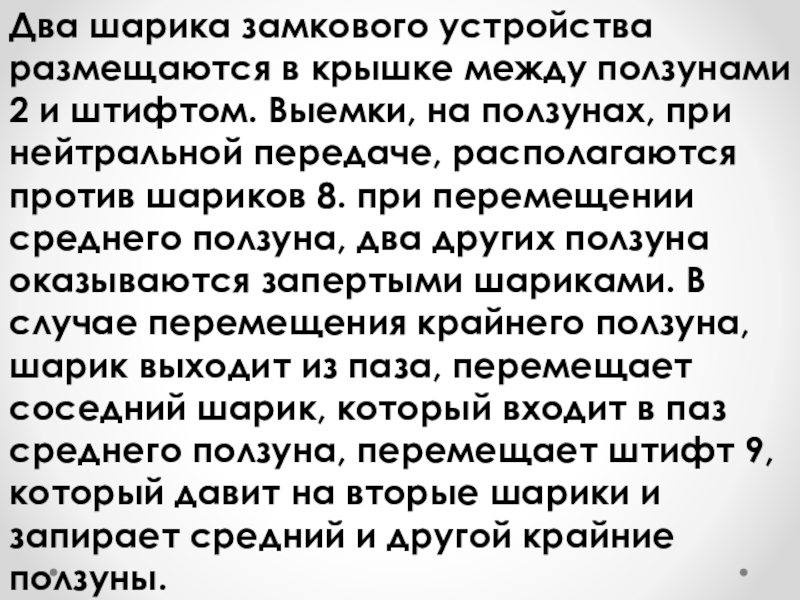

штифтом. Выемки, на ползунах, при нейтральной передаче, располагаются против шариков 8. при перемещении среднего ползуна, два других ползуна оказываются запертыми шариками. В случае перемещения крайнего ползуна, шарик выходит из паза, перемещает соседний шарик, который входит в паз среднего ползуна, перемещает штифт 9, который давит на вторые шарики и запирает средний и другой крайние ползуны.

шарика 5. При включении передачи шарик под действием силы пружины входит в углубление ползуна 2 и препятствует его передвижению при включенной передаче.
Такое замковое устройство механизма переключения передач предотвращает одновременное включение двух передач.

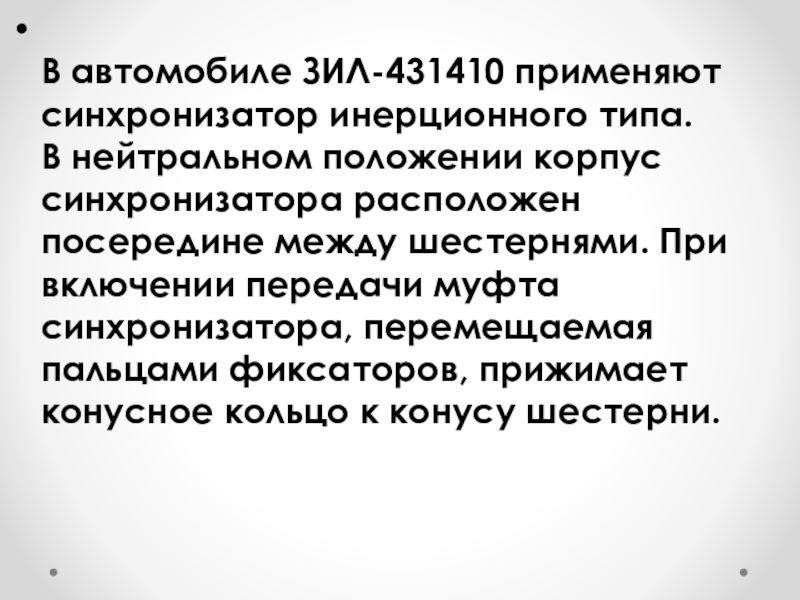

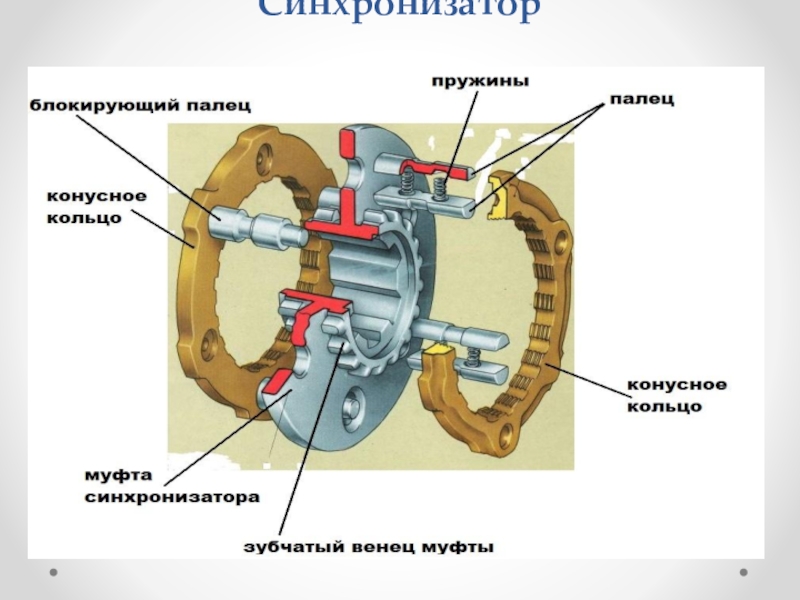

расположен посередине между шестернями. При включении передачи муфта синхронизатора, перемещаемая пальцами фиксаторов, прижимает конусное кольцо к конусу шестерни.

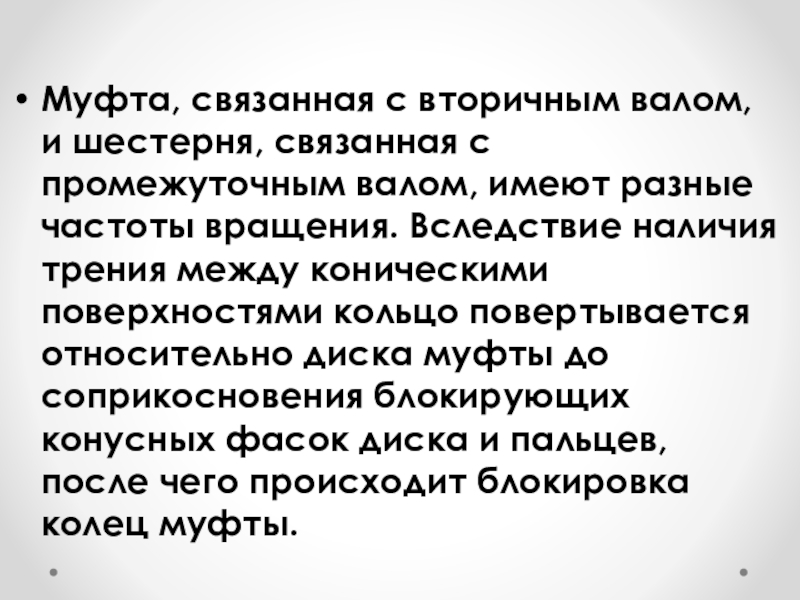

имеют разные частоты вращения. Вследствие наличия трения между коническими поверхностями кольцо повертывается относительно диска муфты до соприкосновения блокирующих конусных фасок диска и пальцев, после чего происходит блокировка колец муфты.

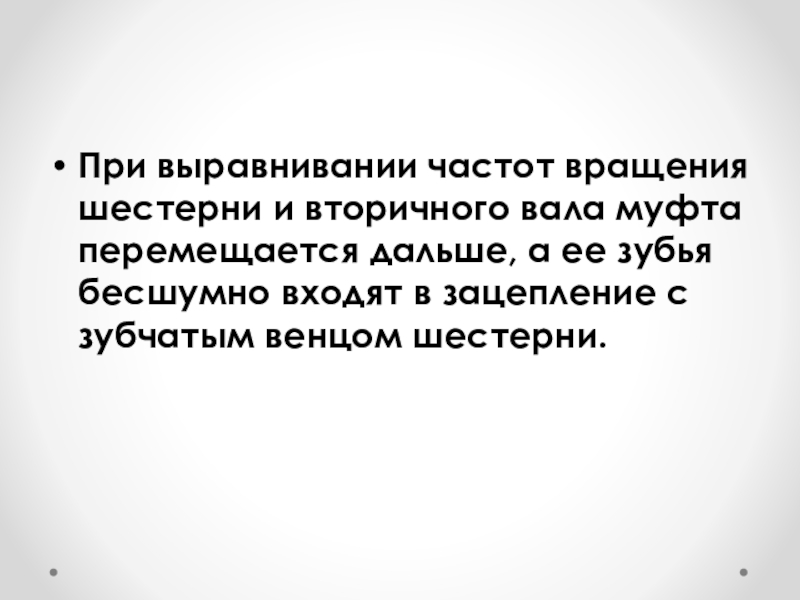

а ее зубья бесшумно входят в зацепление с зубчатым венцом шестерни.

перемещаясь по шлицам, войдет в зацепление с шестерней I передачи на промежуточном валу. Крутящий момент будет передаваться от первичного вала через шестерни постоянного зацепления и далее на вторичный вал.

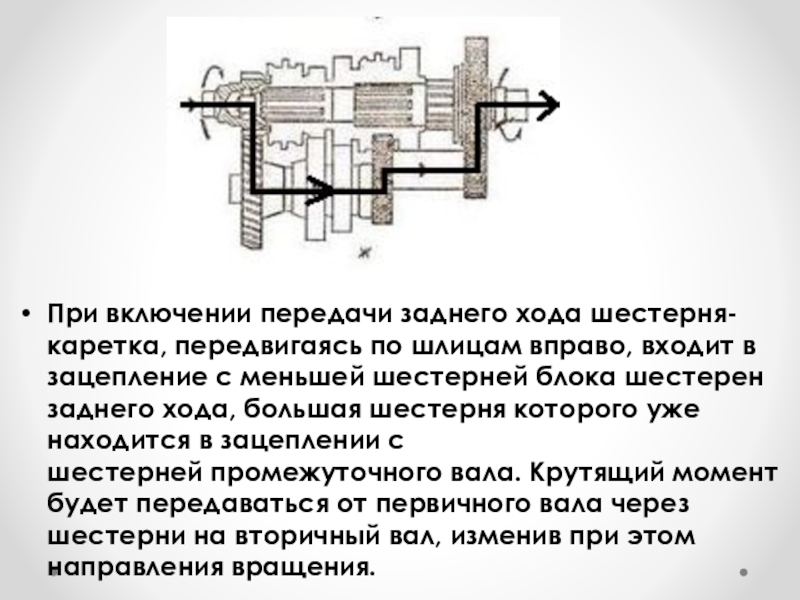

в зацепление с меньшей шестерней блока шестерен заднего хода, большая шестерня которого уже находится в зацеплении с шестерней промежуточного вала. Крутящий момент будет передаваться от первичного вала через шестерни на вторичный вал, изменив при этом направления вращения.

IV передачи и, передвигаясь, входит в зацепление с внутренними зубьями, выполненными на шестерне первичного вала, и соединяет первичный и вторичный валы в единый вал, который и передает крутящий момент непосредственно на карданную передачу автомобиля.
