Презентация, доклад по УД Технические средства автотранспорта Общее устройство ДВС

работу

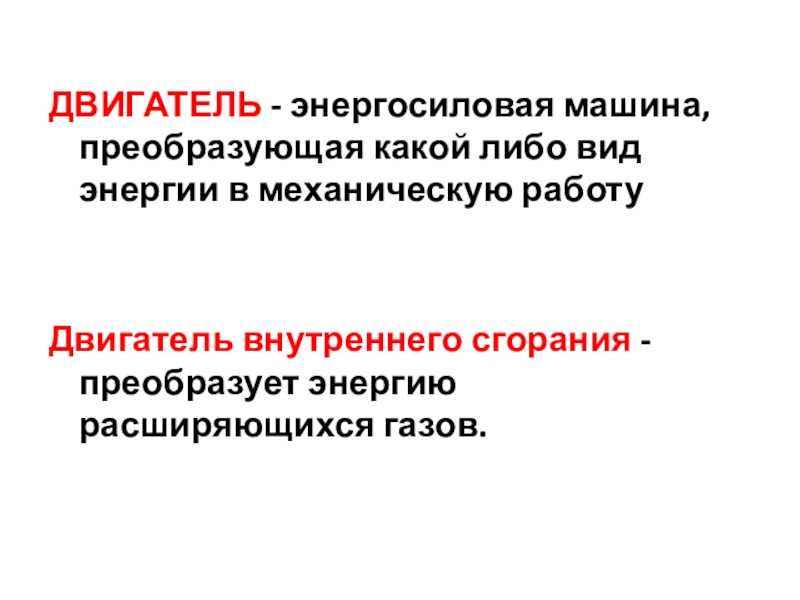

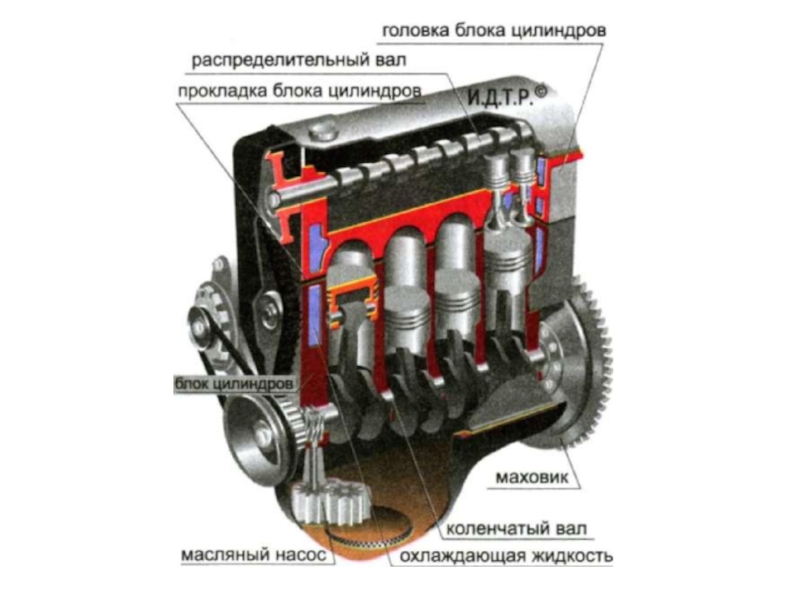

Двигатель внутреннего сгорания - преобразует энергию расширяющихся газов.

смесеобразования

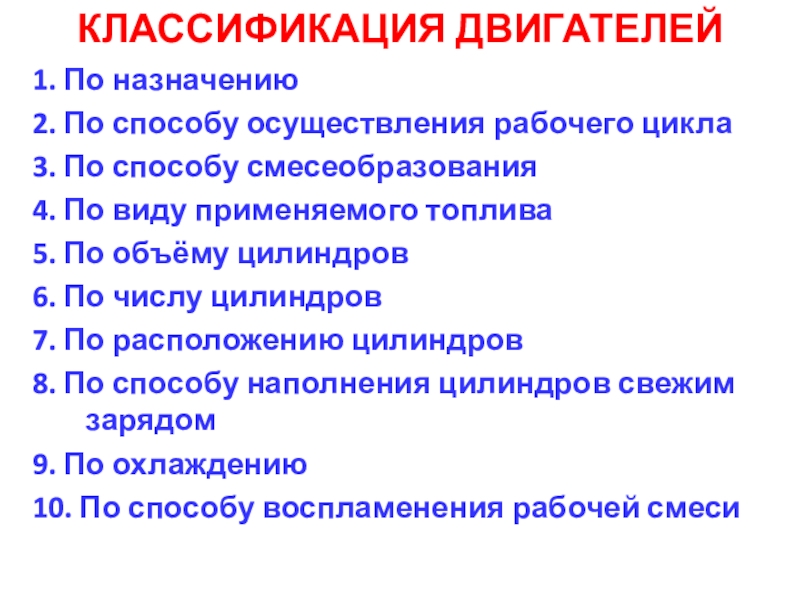

4. По виду применяемого топлива
5. По объёму цилиндров
6. По числу цилиндров

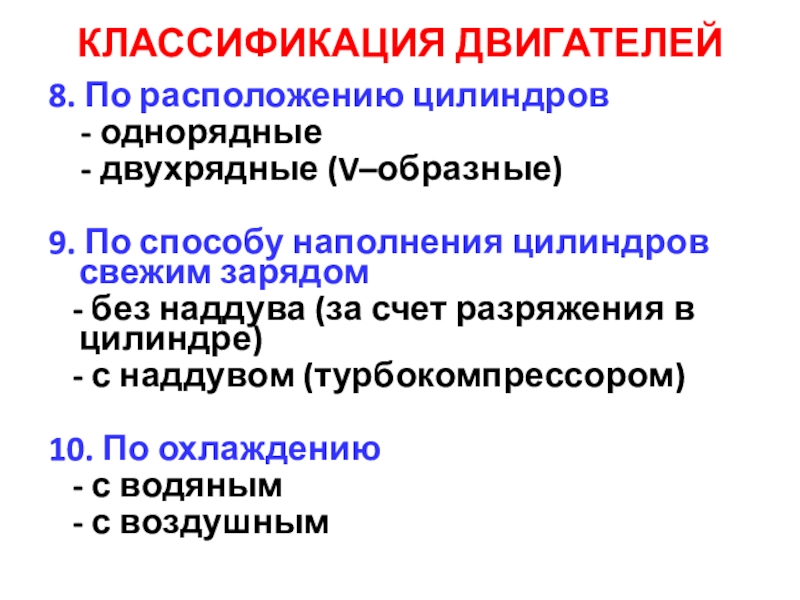

7. По расположению цилиндров
8. По способу наполнения цилиндров свежим зарядом
9. По охлаждению
10. По способу воспламенения рабочей смеси

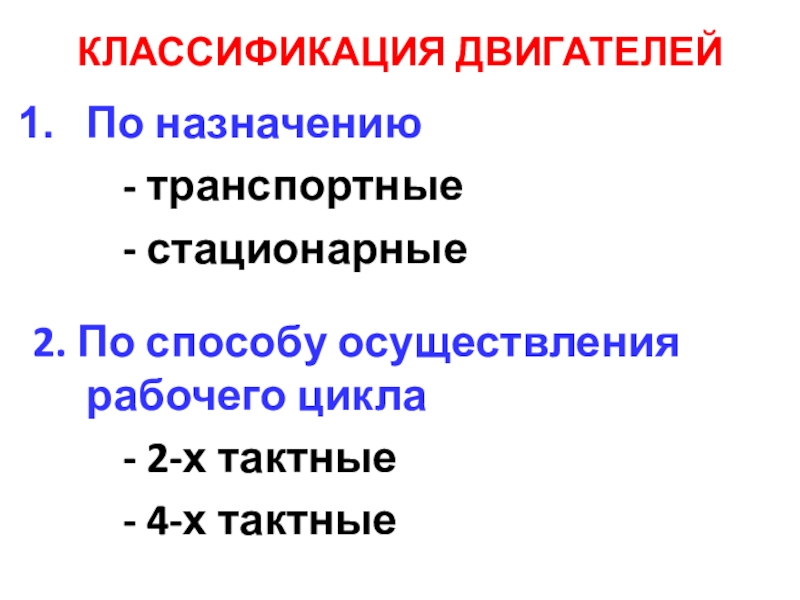

- стационарные

2. По способу осуществления рабочего цикла
- 2-х тактные
- 4-х тактные

- с внутренним смесеобразованием (дизель)

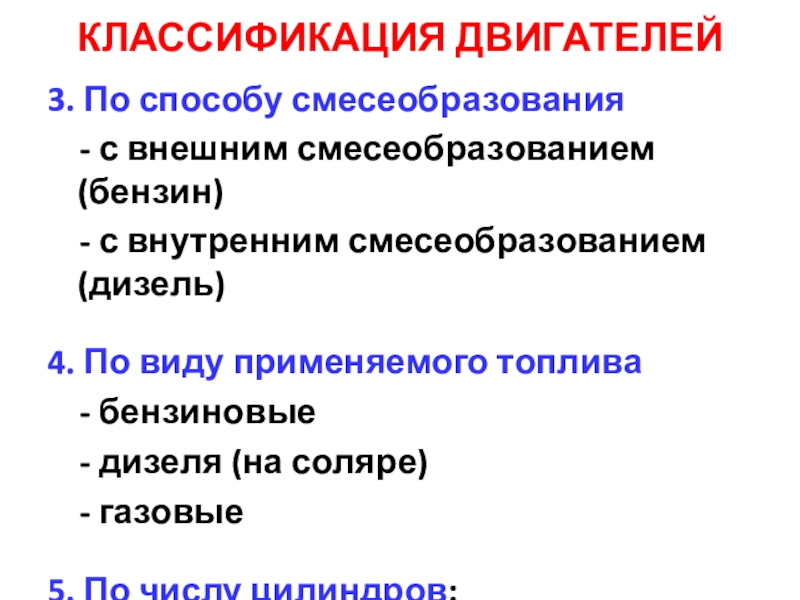

4. По виду применяемого топлива
- бензиновые
- дизеля (на соляре)
- газовые

5. По числу цилиндров:
2, 4, 6, 8 и т.д.

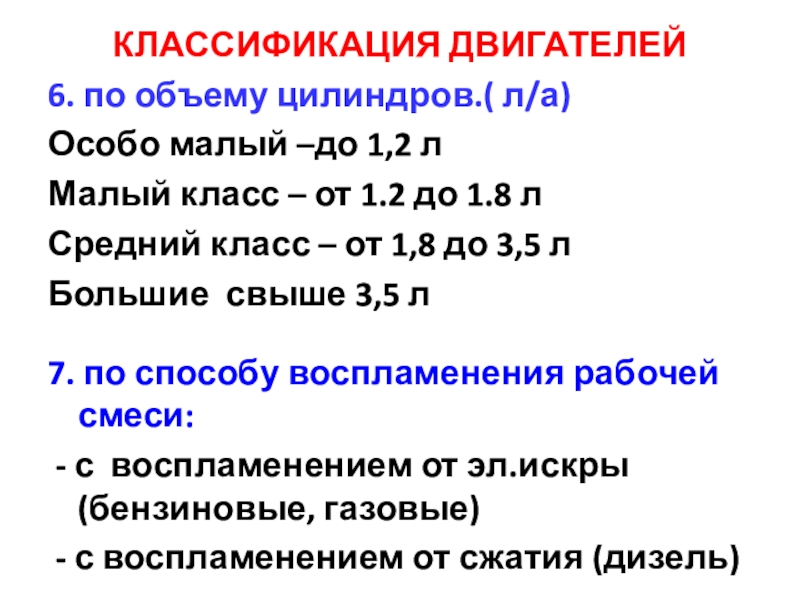

– от 1.2 до 1.8 л
Средний класс – от 1,8 до 3,5 л
Большие свыше 3,5 л

7. по способу воспламенения рабочей смеси:
- с воспламенением от эл.искры (бензиновые, газовые)
- с воспламенением от сжатия (дизель)

двухрядные (V–образные)

9. По способу наполнения цилиндров свежим зарядом
- без наддува (за счет разряжения в цилиндре)
- с наддувом (турбокомпрессором)

10. По охлаждению
- с водяным
- с воздушным

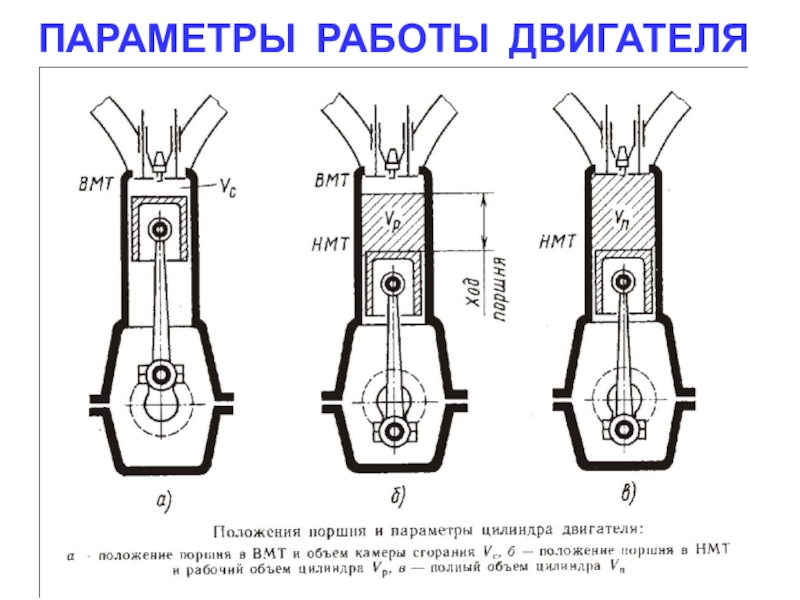

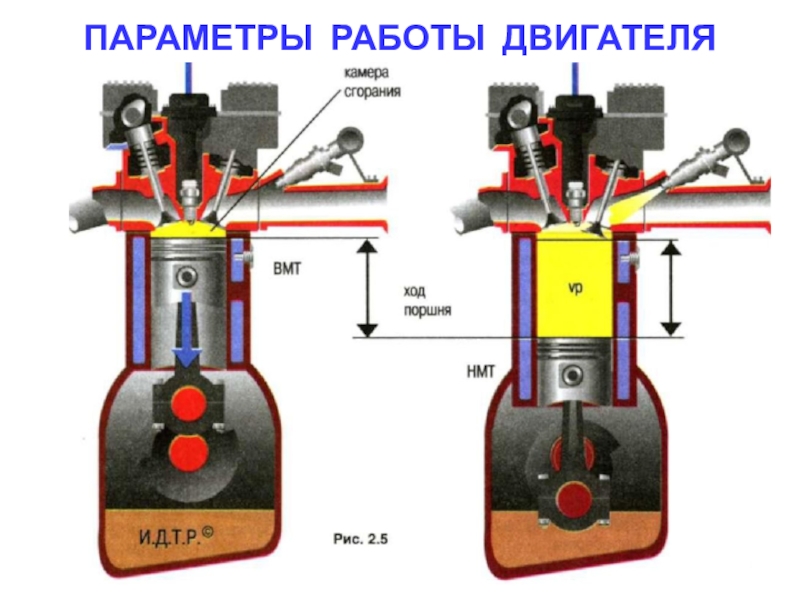

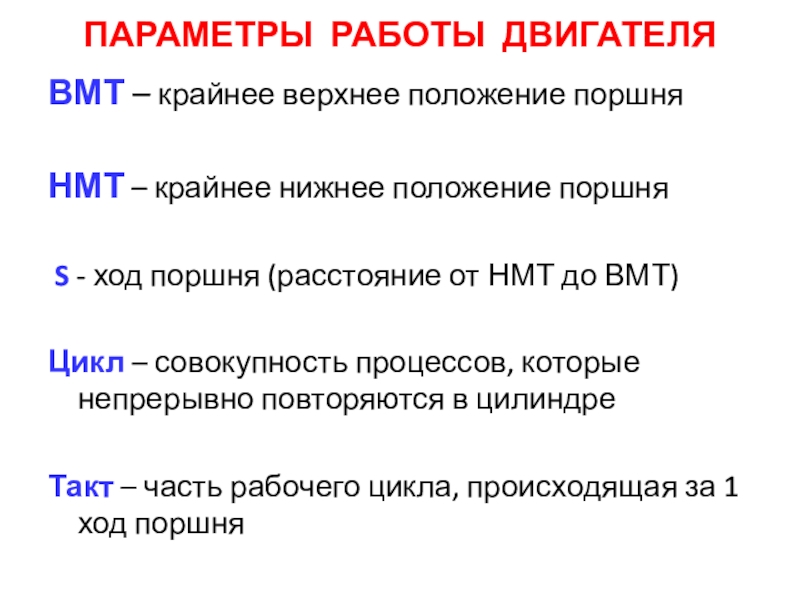

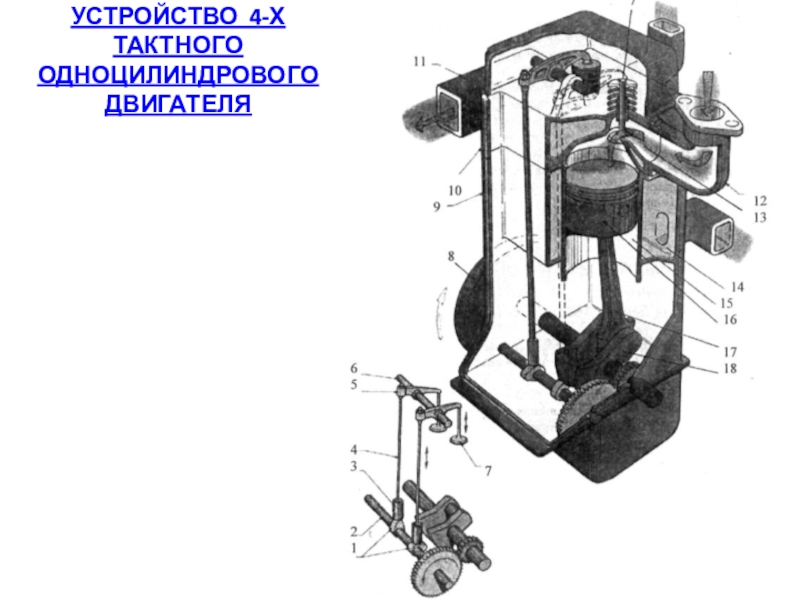

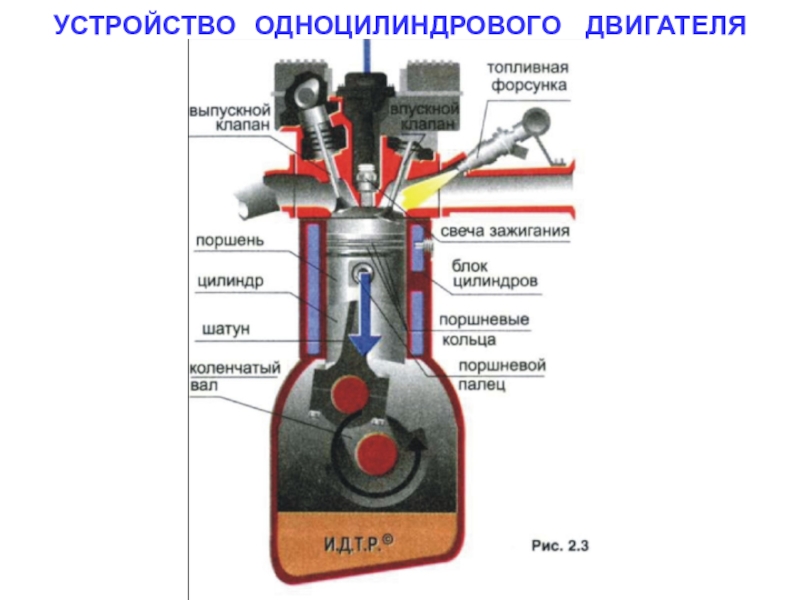

положение поршня

S - ход поршня (расстояние от НМТ до ВМТ)

Цикл – совокупность процессов, которые непрерывно повторяются в цилиндре

Такт – часть рабочего цикла, происходящая за 1 ход поршня

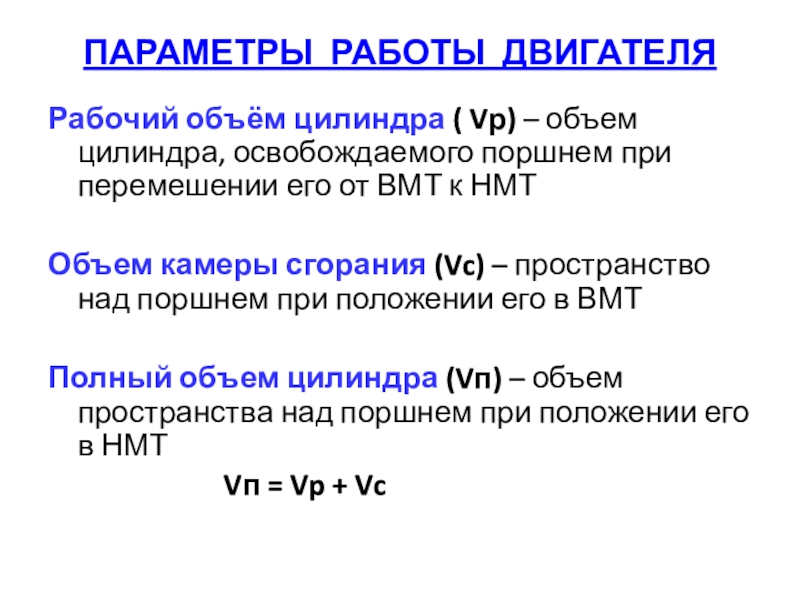

поршнем при перемешении его от ВМТ к НМТ

Объем камеры сгорания (Vc) – пространство над поршнем при положении его в ВМТ

Полный объем цилиндра (Vп) – объем пространства над поршнем при положении его в НМТ
Vп = Vp + Vc

= Vp i где i – число цилиндров

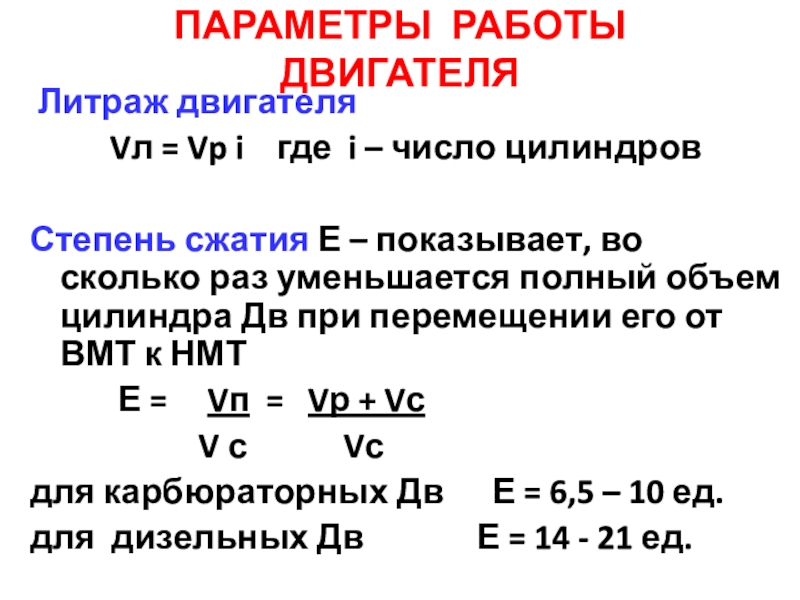

Степень сжатия Е – показывает, во сколько раз уменьшается полный объем цилиндра Дв при перемещении его от ВМТ к НМТ
Е = Vп = Vр + Vс
V с Vс
для карбюраторных Дв Е = 6,5 – 10 ед.
для дизельных Дв Е = 14 - 21 ед.

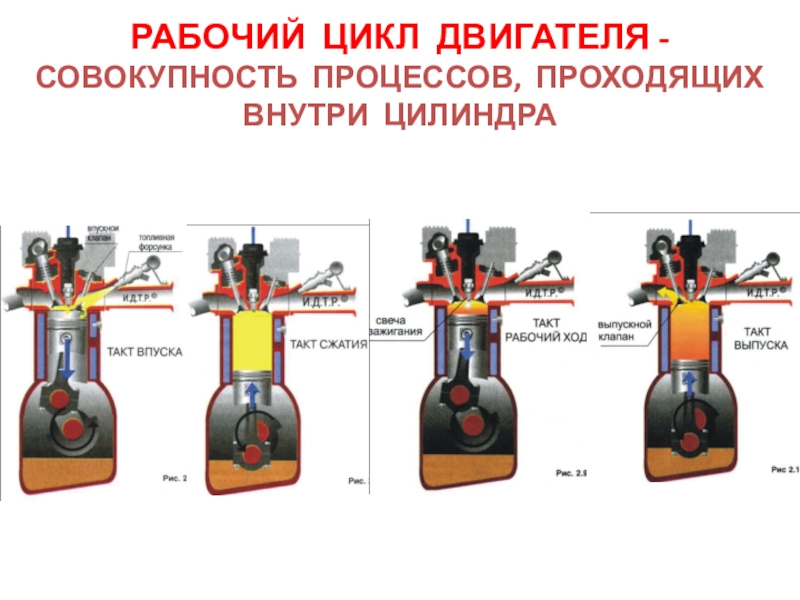

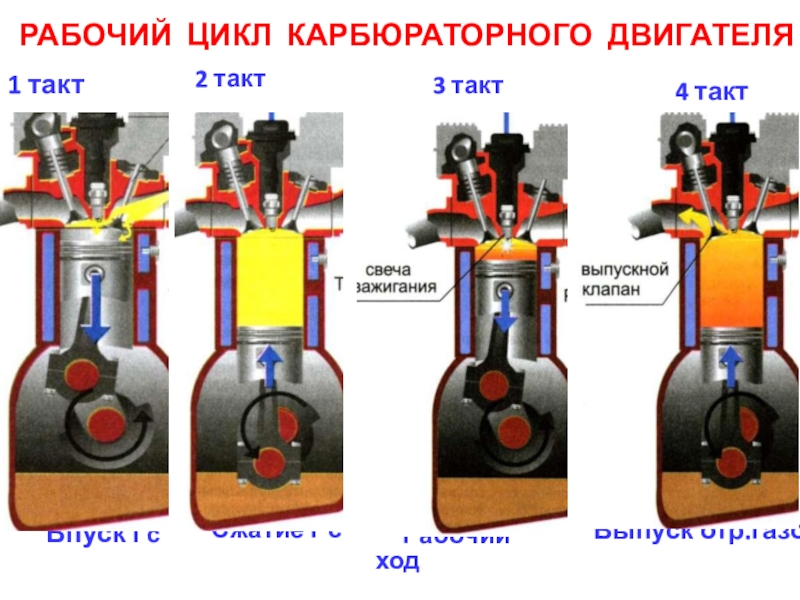

впускной
клапан
















Впуск Гс

3 такт













Рабочий ход

2 такт













Сжатие Рс

4 такт








Выпуск отр.газов

Выпуск отр.газов

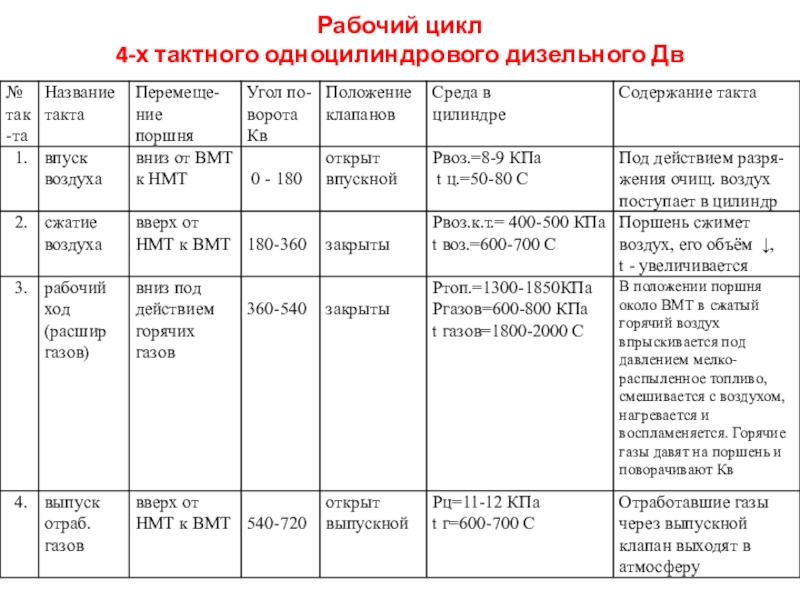

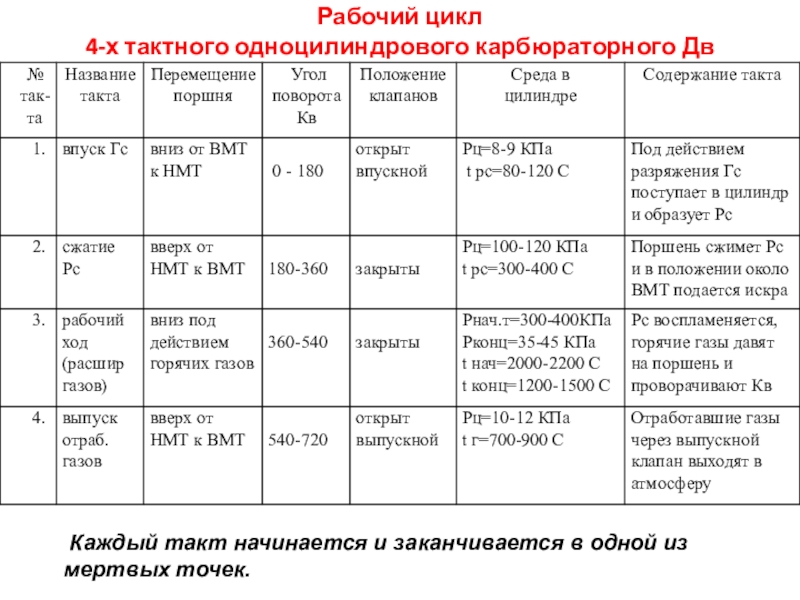

такт начинается и заканчивается в одной из
мертвых точек.

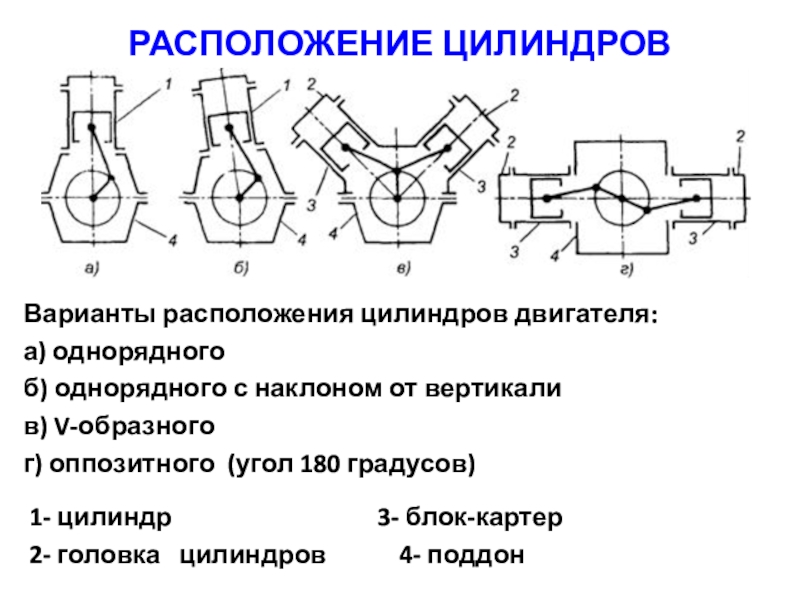

в) V-образного
г) оппозитного (угол 180 градусов)

1- цилиндр 3- блок-картер
2- головка цилиндров 4- поддон

Дв

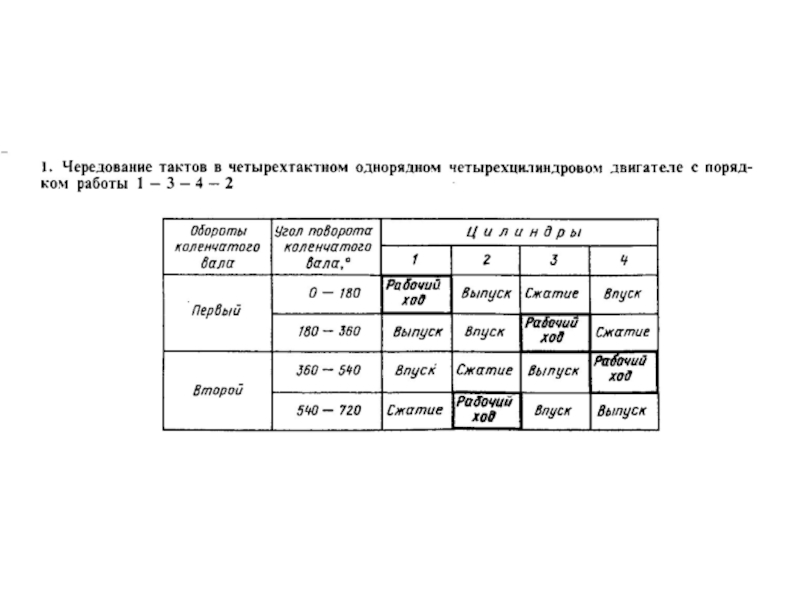

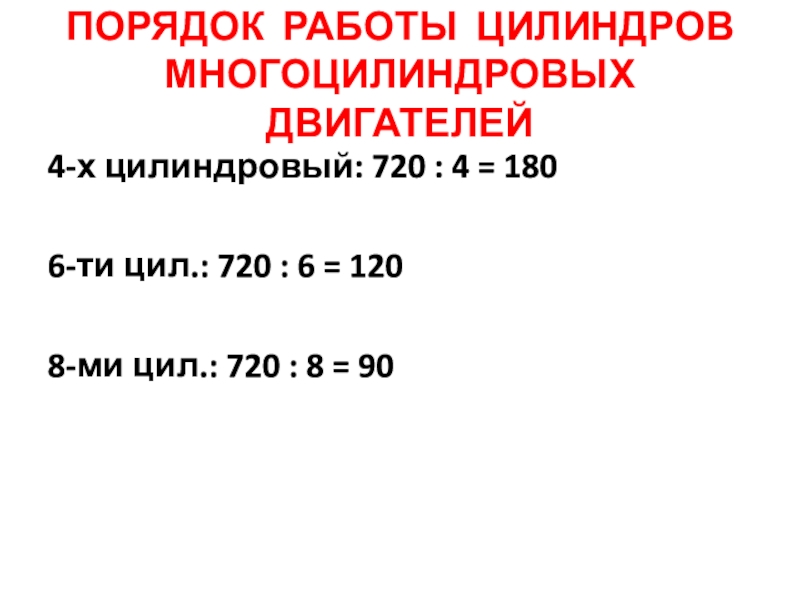

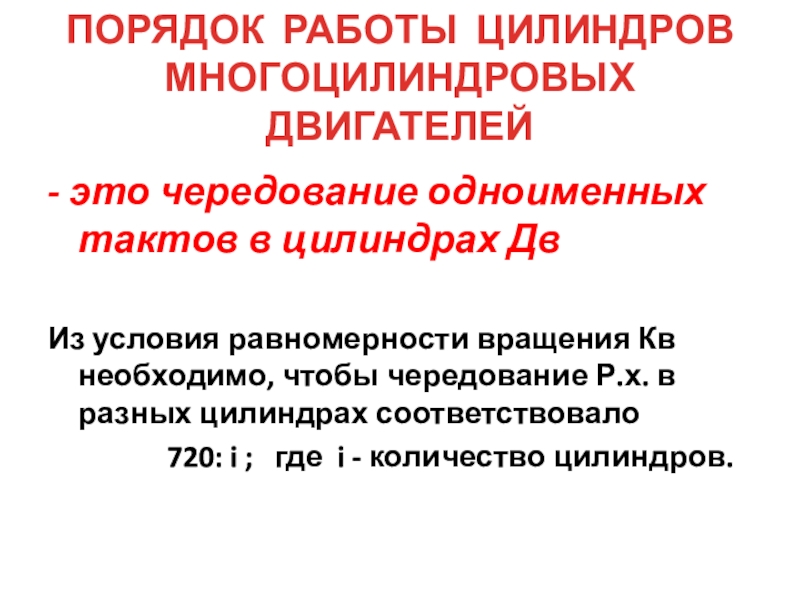

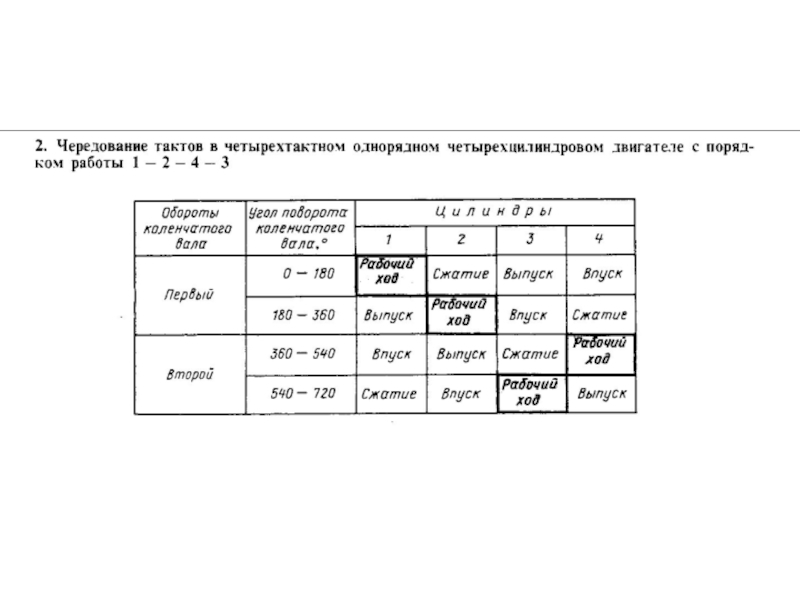

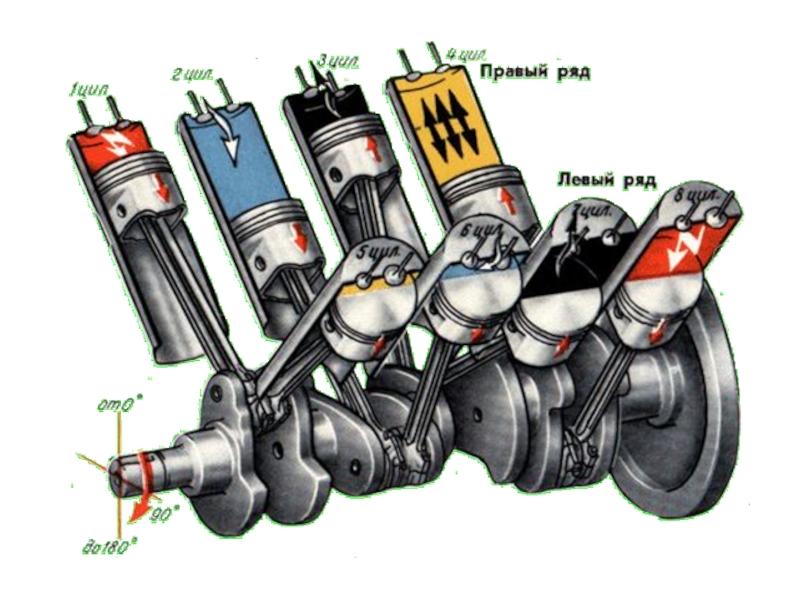

Из условия равномерности вращения Кв необходимо, чтобы чередование Р.х. в разных цилиндрах соответствовало
720: i ; где i - количество цилиндров.

6-ти цил.: 720 : 6 = 120

8-ми цил.: 720 : 8 = 90

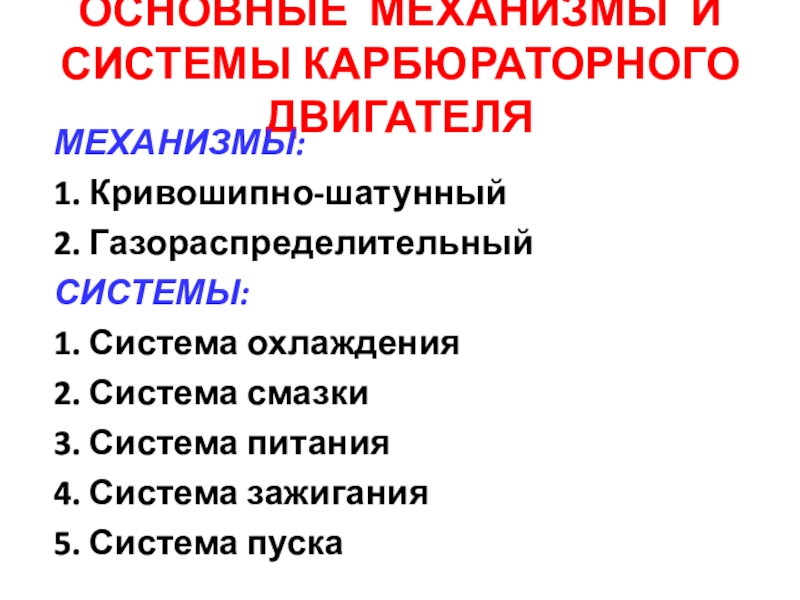

2. Газораспределительный
СИСТЕМЫ:
1. Система охлаждения
2. Система смазки
3. Система питания
4. Система зажигания
5. Система пуска
