Презентация, доклад по учебной практике ПМ.02 Проведение наладки контрольно-измерительных приборов и автоматики на тему: Техническое обслуживание, наладка и монтаж датчика давления Метран 150-СD

Содержание

НАЛАДКА ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ «МЕТРАН-150CD»

Слайд 1Презентация на тему: «Техническое обслуживание, монтаж и наладка датчика давления Метран-150CD»
Город Россошь

Воронежская область
2016 год.
Презентация на тему: «Техническое обслуживание, монтаж и наладка датчика давления Метран-150CD»Город Россошь Воронежская область 2016 год.

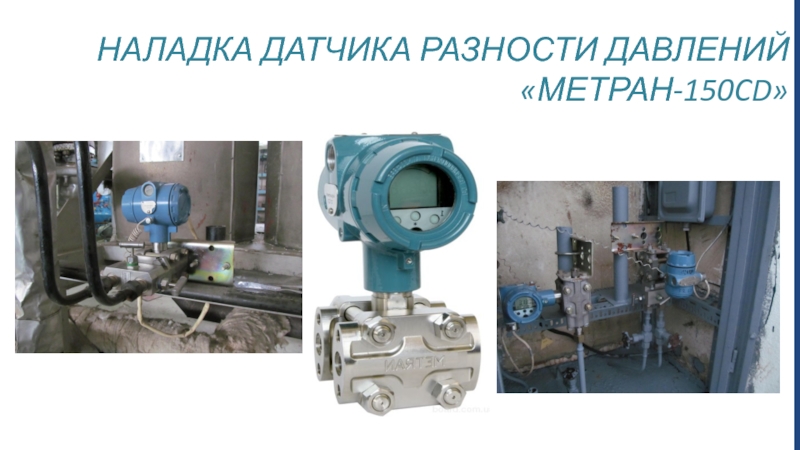

Слайд 2НАЛАДКА ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ «МЕТРАН-150CD»

НАЛАДКА ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ «МЕТРАН-150CD»

Слайд 3НАЗНАЧЕНИЕ
Датчик давления Метран-150CD предназначен для работы в системах автоматического контроля, регулирования

и управления технологическими процессами и обеспечивает непрерывное преобразование измеряемой величины разности давлений в унифицированный токовый выходной сигнал (0-5, 0-20, 4-20 мА) дистанционной передачи и цифровой сигнал на базе HART-протокола.
НАЗНАЧЕНИЕДатчик давления Метран-150CD предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивает

Слайд 4Измеряемые среды: жидкости, нефтепродукты, пар, газ, газовые смеси;
Выходные сигналы: 0-5 мА,

4-20 мА с HART-протоколом;
Диапазоны измеряемых давлений: минимальный 0,025 кПа;
максимальный 10 Мпа;
Основная приведенная погрешность: ±0,075%;
Класс точности: 0,25;
Дополнительная температурная погрешность: ±0,05%/10°С;
Перенастройка диапазонов измерений: 50:1;
Взрывозащищенное исполнение вида : «искробезопасная цепь»
«взрывонепроницаемая оболочка»
Потребляемая мощность, не более: 0,5 ВА для датчиков с выходным сигналом 0-5 мА;
0,8 ВА для датчиков с выходным сигналом 4-20 мА;
Датчики устойчивы к воздействию атмосферного давления: от 84,0 до 106,7 кПа;
Датчики устойчивы к воздействию температуры окружающего воздуха в рабочем диапазоне:
- от минус 40˚С до плюс 80˚С;
- от минус 20˚С до плюс 80˚С;
- от минус 55˚С до плюс 80˚С – для кода LT;
Средний срок службы: 12 лет
20 лет для опции ML.
Гарантийный срок эксплуатации : 3 года

ТЕХНИЧЕСКИЕ ДАННЫЕ ДАТЧИКА

Измеряемые среды: жидкости, нефтепродукты, пар, газ, газовые смеси;Выходные сигналы: 0-5 мА, 4-20 мА с HART-протоколом;Диапазоны измеряемых давлений:

Слайд 5Предельно допускаемое рабочие избыточное давление для датчиков разности давлений и гидростатического

давления «Метран-150CD»
Предельно допускаемое рабочие избыточное давление для датчиков разности давлений и гидростатического давления «Метран-150CD»

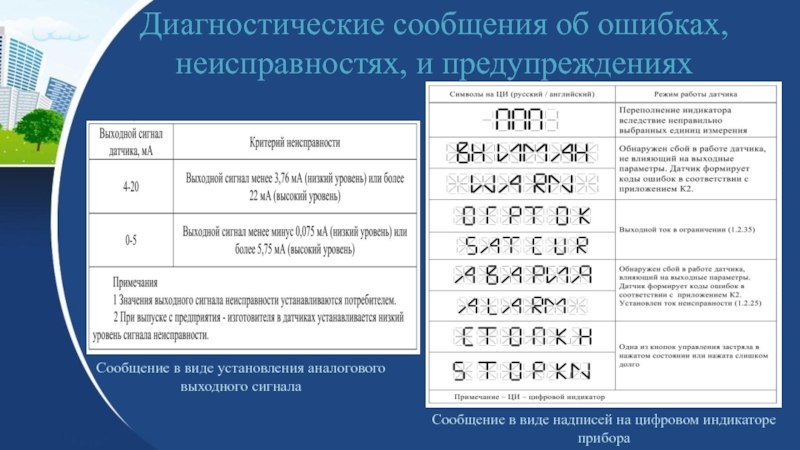

Слайд 6Диагностические сообщения об ошибках, неисправностях, и предупреждениях
Сообщение в виде установления

аналогового выходного сигнала

Сообщение в виде надписей на цифровом индикаторе прибора

Диагностические сообщения об ошибках, неисправностях, и предупреждениях Сообщение в виде установления аналогового выходного сигналаСообщение в виде надписей

Слайд 7Устройство и работа датчика разности давлений «Метран-150CD»
Рис.1
Измерительный блок датчика модели 150CD

состоит из корпуса 1 и емкостной измерительной ячейки 2. Емкостная ячейка изолирована механически, электрически и термически от технологической измеряемой среды и окружающей среды. Измеряемое давление передается через разделительные мембраны 3 и разделительную жидкость 4 к измерительной мембране 5, расположенной в центре емкостной ячейки. Воздействие давления вызывает изменение положения измерительной мембраны. Изменение положения мембраны приводит к появлению разности емкостей между измерительной мембраной и пластинами конденсатора 6, расположенным по обеим сторонам от измерительной мембраны. Разность емкостей измеряется АЦП, преобразуется электронным преобразователем в соответствующий выходной сигнал.
Устройство и работа датчика разности давлений «Метран-150CD» Рис.1Измерительный блок датчика модели 150CD состоит из корпуса 1 и

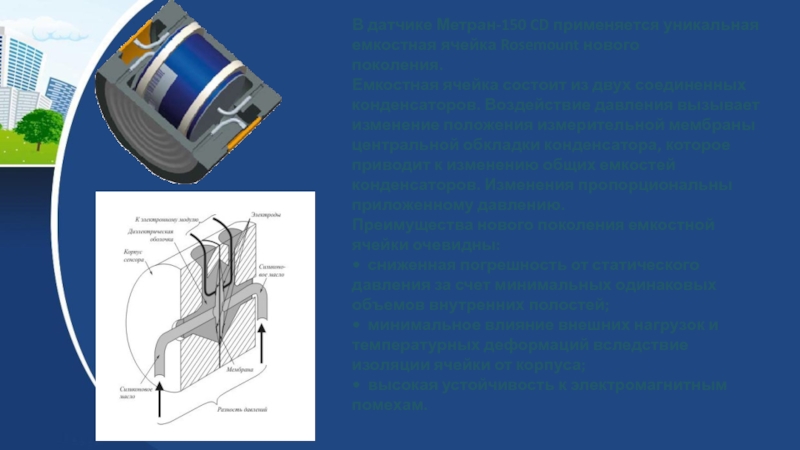

Слайд 8В датчике Метран-150 CD применяется уникальная емкостная ячейка Rosemount нового поколения.

Емкостная ячейка состоит из двух соединенных конденсаторов. Воздействие давления вызывает изменение положения измерительной мембраны центральной обкладки конденсатора, которое приводит к изменению общих емкостей конденсаторов. Изменения пропорциональны приложенному давлению. Преимущества нового поколения емкостной ячейки очевидны: • сниженная погрешность от статического давления за счет минимальных одинаковых объемов внутренних полостей; • минимальное влияние внешних нагрузок и температурных деформаций вследствие изоляции ячейки от корпуса; • высокая устойчивость к электромагнитным помехам.
В датчике Метран-150 CD применяется уникальная  емкостная ячейка Rosemount нового  поколения.  Емкостная ячейка состоит

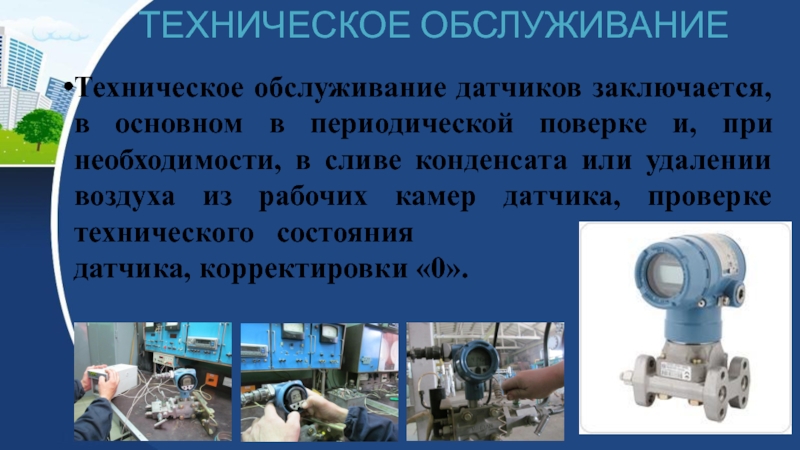

Слайд 9ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание датчиков заключается, в основном в периодической поверке и,

при необходимости, в сливе конденсата или удалении воздуха из рабочих камер датчика, проверке технического состояния
датчика, корректировки «0».
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕТехническое обслуживание датчиков заключается, в основном в периодической поверке и, при необходимости, в сливе конденсата или

Слайд 10Основные неисправности и методы их устранения

Основные неисправности и методы их устранения

Слайд 11МОНТАЖ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ «МЕТРАН-150CD»

МОНТАЖ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ «МЕТРАН-150CD»

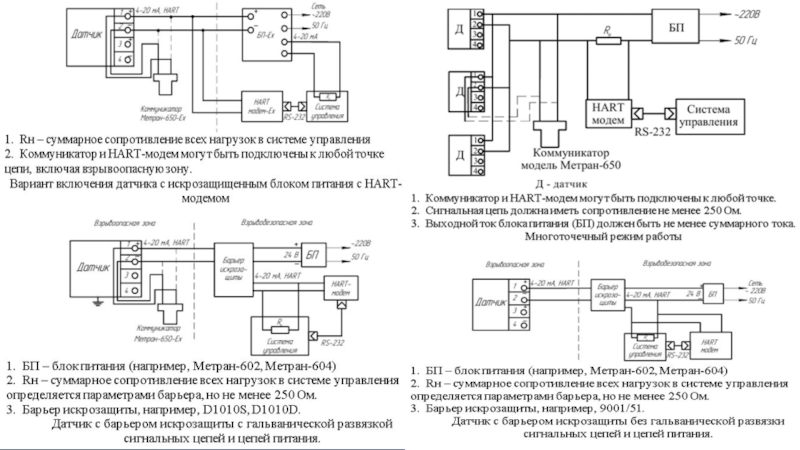

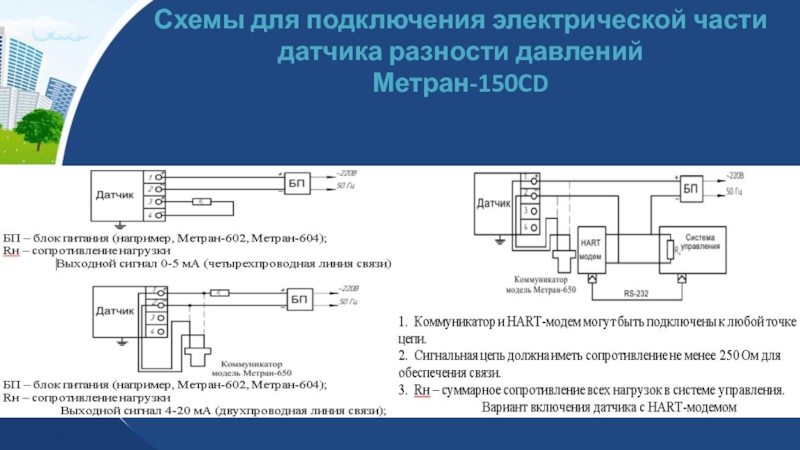

Слайд 12Схемы для подключения электрической части датчика разности давлений
Метран-150CD

Схемы для подключения электрической части датчика разности давлений Метран-150CD

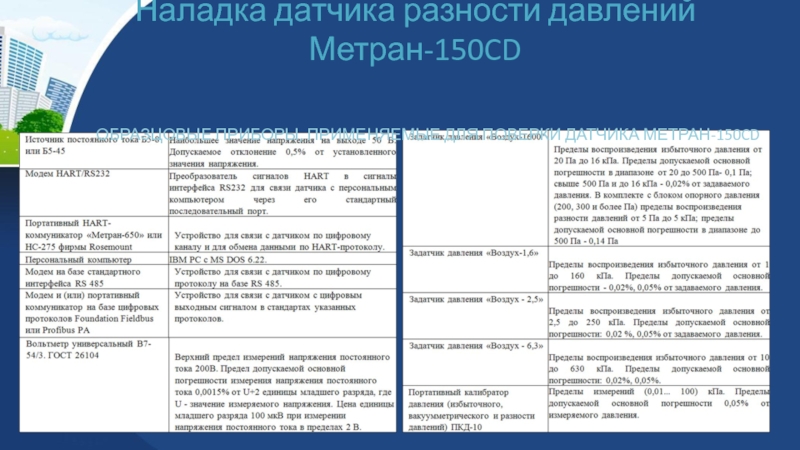

Слайд 14Наладка датчика разности давлений Метран-150CD

ОБРАЗЦОВЫЕ ПРИБОРЫ, ПРИМЕНЯЕМЫЕ ДЛЯ ПОВЕРКИ ДАТЧИКА МЕТРАН-150CD
Наладка датчика разности давлений Метран-150CD

Слайд 15СХЕМА ПОВЕРКИ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ МЕТРАН-150CD

СХЕМА ПОВЕРКИ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ МЕТРАН-150CD

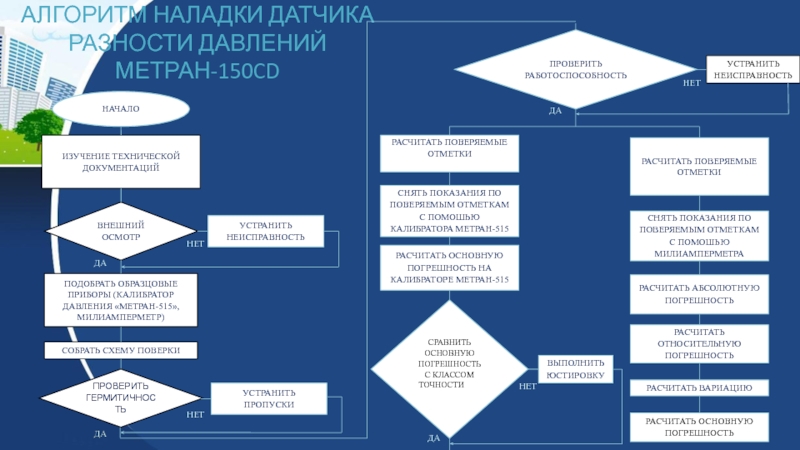

Слайд 16АЛГОРИТМ НАЛАДКИ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ МЕТРАН-150CD
НАЧАЛО
ИЗУЧЕНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИЙ
ПОДОБРАТЬ ОБРАЗЦОВЫЕ ПРИБОРЫ (КАЛИБРАТОР

ДАВЛЕНИЯ «МЕТРАН-515», МИЛИАМПЕРМЕТР)

СОБРАТЬ СХЕМУ ПОВЕРКИ

ВНЕШНИЙ ОСМОТР

УСТРАНИТЬ НЕИСПРАВНОСТЬ

РАСЧИТАТЬ ПОВЕРЯЕМЫЕ ОТМЕТКИ

СНЯТЬ ПОКАЗАНИЯ ПО ПОВЕРЯЕМЫМ ОТМЕТКАМ С ПОМОШЬЮ КАЛИБРАТОРА МЕТРАН-515

СНЯТЬ ПОКАЗАНИЯ ПО ПОВЕРЯЕМЫМ ОТМЕТКАМ С ПОМОШЬЮ МИЛИАМПЕРМЕТРА

РАСЧИТАТЬ АБСОЛЮТНУЮ ПОГРЕШНОСТЬ

РАСЧИТАТЬ ОТНОСИТЕЛЬНУЮ ПОГРЕШНОСТЬ

РАСЧИТАТЬ ВАРИАЦИЮ

РАСЧИТАТЬ ОСНОВНУЮ ПОГРЕШНОСТЬ

ВЫПОЛНИТЬ ЮСТИРОВКУ

ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ

УСТРАНИТЬ НЕИСПРАВНОСТЬ

РАСЧИТАТЬ ПОВЕРЯЕМЫЕ ОТМЕТКИ


СРАВНИТЬ ОСНОВНУЮ ПОГРЕШНОСТЬС КЛАССОМ ТОЧНОСТИТОЧНОСТИ

РАСЧИТАТЬ ОСНОВНУЮ ПОГРЕШНОСТЬ НА КАЛИБРАТОРЕ МЕТРАН-515

НЕТ

ДА

НЕТ

ДА

НЕТ

ДА

ПРОВЕРИТЬ ГЕРМИТИЧНОСТЬ

УСТРАНИТЬ ПРОПУСКИ

ДА

НЕТ

ДА

АЛГОРИТМ НАЛАДКИ ДАТЧИКА РАЗНОСТИ ДАВЛЕНИЙ  МЕТРАН-150CDНАЧАЛОИЗУЧЕНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИЙПОДОБРАТЬ ОБРАЗЦОВЫЕ ПРИБОРЫ (КАЛИБРАТОР ДАВЛЕНИЯ «МЕТРАН-515», МИЛИАМПЕРМЕТР)СОБРАТЬ СХЕМУ ПОВЕРКИВНЕШНИЙ

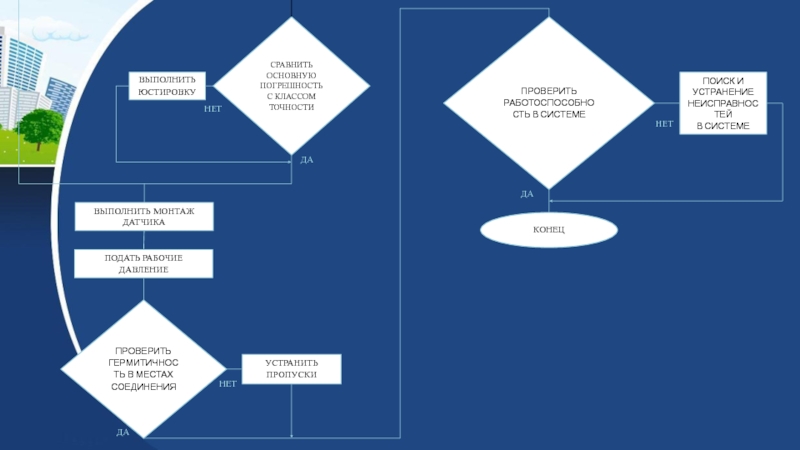

Слайд 17СРАВНИТЬ ОСНОВНУЮ ПОГРЕШНОСТЬ С КЛАССОМ ТОЧНОСТИ
ВЫПОЛНИТЬ ЮСТИРОВКУ
ПОДАТЬ РАБОЧИЕ ДАВЛЕНИЕ
ВЫПОЛНИТЬ МОНТАЖ ДАТЧИКА
УСТРАНИТЬ

ПРОПУСКИ

ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ В СИСТЕМЕ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
В СИСТЕМЕ

КОНЕЦ

ПРОВЕРИТЬ ГЕРМИТИЧНОСТЬ В МЕСТАХ СОЕДИНЕНИЯ

НЕТ

ДА

НЕТ

ДА

НЕТ

ДА

СРАВНИТЬ ОСНОВНУЮ ПОГРЕШНОСТЬ С КЛАССОМ ТОЧНОСТИВЫПОЛНИТЬ ЮСТИРОВКУПОДАТЬ РАБОЧИЕ ДАВЛЕНИЕВЫПОЛНИТЬ МОНТАЖ ДАТЧИКАУСТРАНИТЬ ПРОПУСКИПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ В СИСТЕМЕПОИСК И УСТРАНЕНИЕ

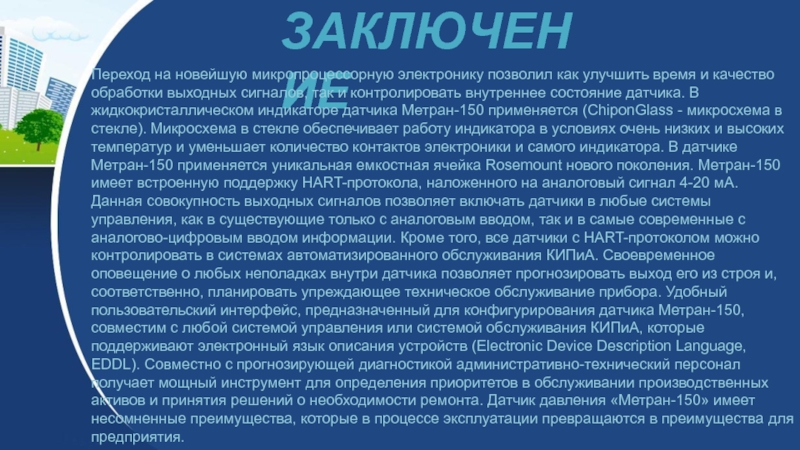

Слайд 18ЗАКЛЮЧЕНИЕ
Переход на новейшую микропроцессорную электронику позволил как улучшить время и качество

обработки выходных сигналов, так и контролировать внутреннее состояние датчика. В жидкокристаллическом индикаторе датчика Метран-150 применяется (ChiponGlass - микросхема в стекле). Микросхема в стекле обеспечивает работу индикатора в условиях очень низких и высоких температур и уменьшает количество контактов электроники и самого индикатора. В датчике Метран-150 применяется уникальная емкостная ячейка Rosemount нового поколения. Метран-150 имеет встроенную поддержку HART-протокола, наложенного на аналоговый сигнал 4-20 мА. Данная совокупность выходных сигналов позволяет включать датчики в любые системы управления, как в существующие только с аналоговым вводом, так и в самые современные с аналогово-цифровым вводом информации. Кроме того, все датчики с HART-протоколом можно контролировать в системах автоматизированного обслуживания КИПиА. Своевременное оповещение о любых неполадках внутри датчика позволяет прогнозировать выход его из строя и, соответственно, планировать упреждающее техническое обслуживание прибора. Удобный пользовательский интерфейс, предназначенный для конфигурирования датчика Метран-150, совместим с любой системой управления или системой обслуживания КИПиА, которые поддерживают электронный язык описания устройств (Electronic Device Description Language, EDDL). Совместно с прогнозирующей диагностикой административно-технический персонал получает мощный инструмент для определения приоритетов в обслуживании производственных активов и принятия решений о необходимости ремонта. Датчик давления «Метран-150» имеет несомненные преимущества, которые в процессе эксплуатации превращаются в преимущества для предприятия.
ЗАКЛЮЧЕНИЕПереход на новейшую микропроцессорную электронику позволил как улучшить время и качество обработки выходных сигналов, так и контролировать
