Презентация, доклад по учебной практике на тему магнитные пускатели
Содержание
- 1. Презентация по учебной практике на тему магнитные пускатели
- 2. Цель урока: Познакомить обучающихся с магнитными пускателями

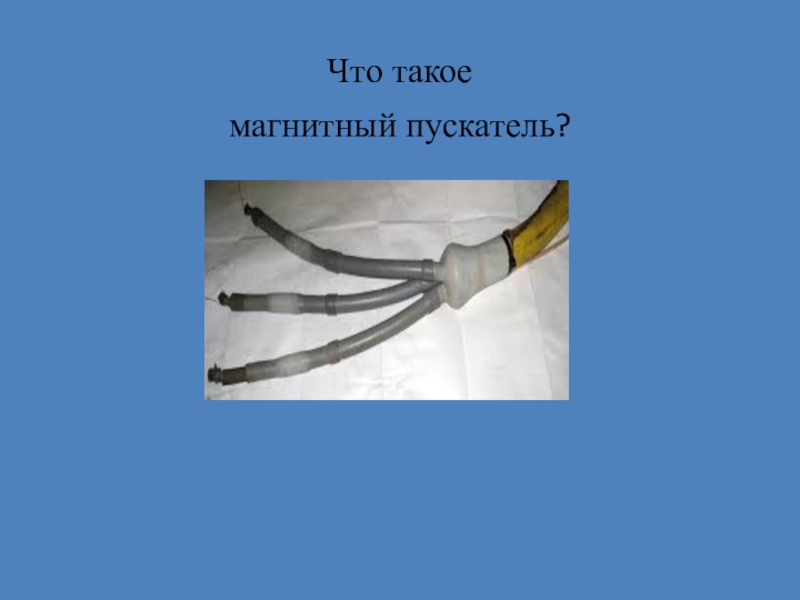

- 3. Что такое магнитный пускатель?
- 4. Магнитный пускатель - электромеханическое устройство представляющее собой нормально
- 5. Слайд 5
- 6. Устройство магнитного пускателяМагнитный
- 7. Катушка магнитного пускателяЭлектромагнитная катушка предназначена для
- 8. Дополнительный блок контактов магнитного пускателяДополнительный блок контактов
- 9. Тепловое реле магнитного пускателяТепловое реле защищает
- 10. Одним из основных применений магнитных пускателей является

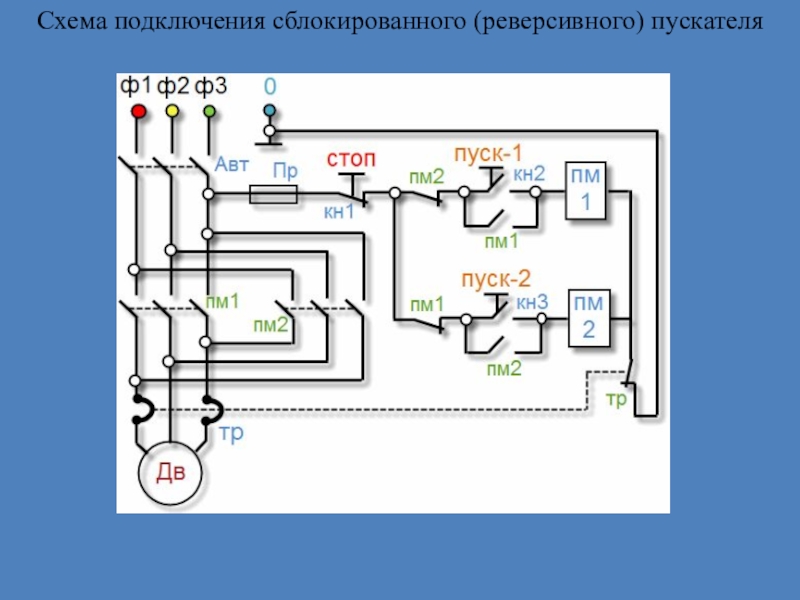

- 11. Схема подключения сблокированного (реверсивного) пускателя
Цель урока: Познакомить обучающихся с магнитными пускателями

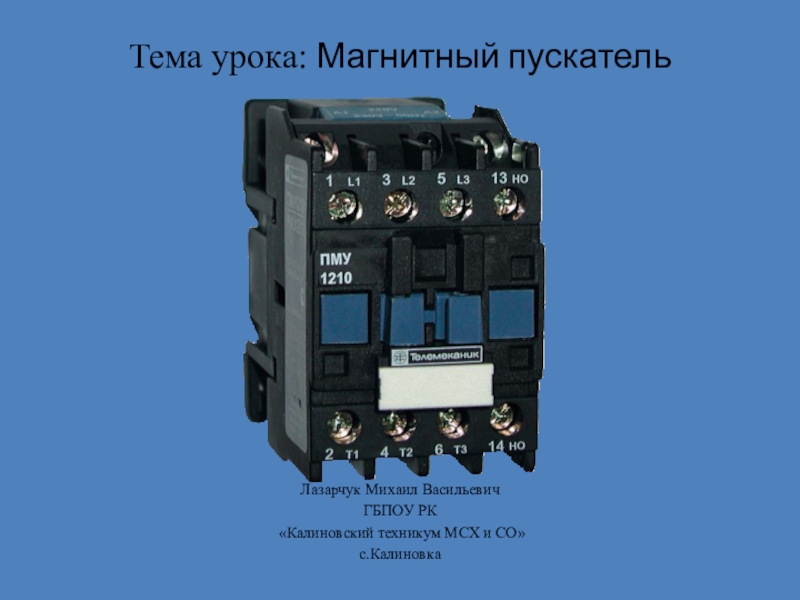

Слайд 1Тема урока: Магнитный пускатель
Лазарчук Михаил Васильевич
ГБПОУ РК
«Калиновский техникум МСХ и

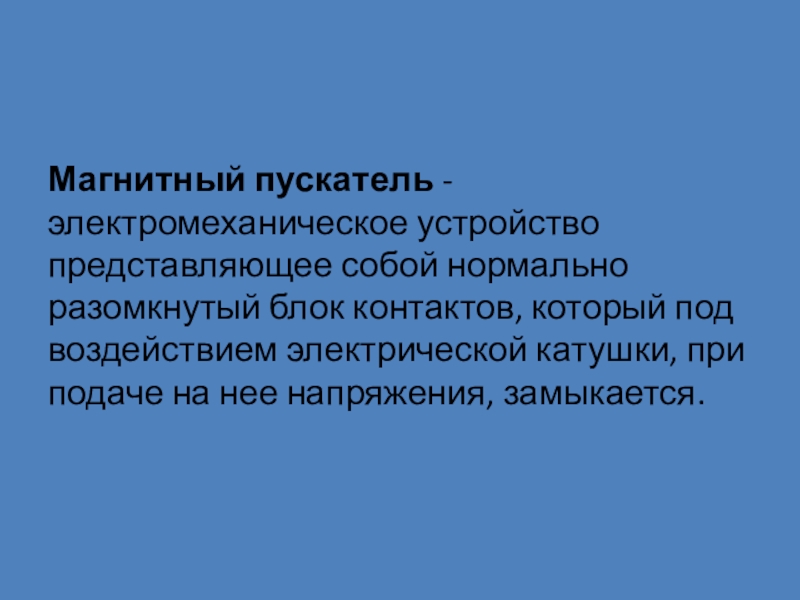

Слайд 4Магнитный пускатель - электромеханическое устройство представляющее собой нормально разомкнутый блок контактов, который
под воздействием электрической катушки, при подаче на нее напряжения, замыкается.

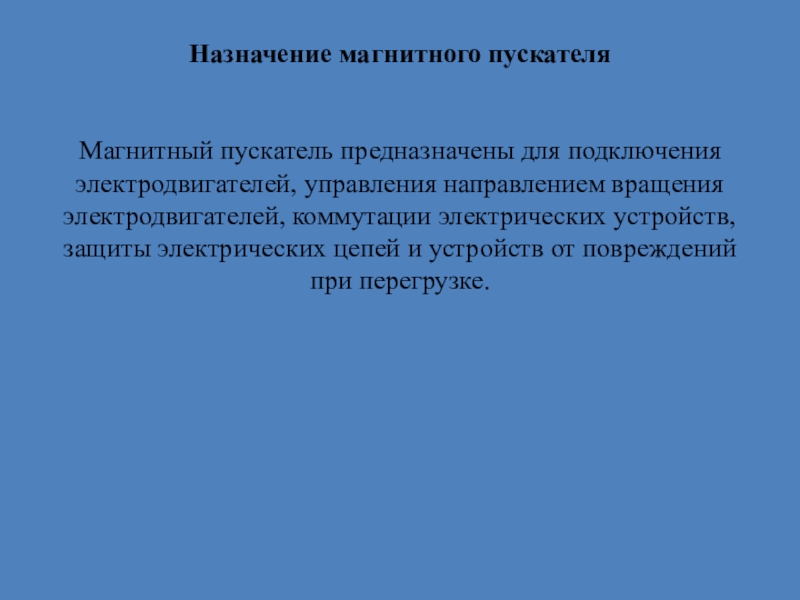

Слайд 5 Назначение магнитного пускателя Магнитный пускатель предназначены для подключения электродвигателей, управления направлением вращения
электродвигателей, коммутации электрических устройств, защиты электрических цепей и устройств от повреждений при перегрузке.

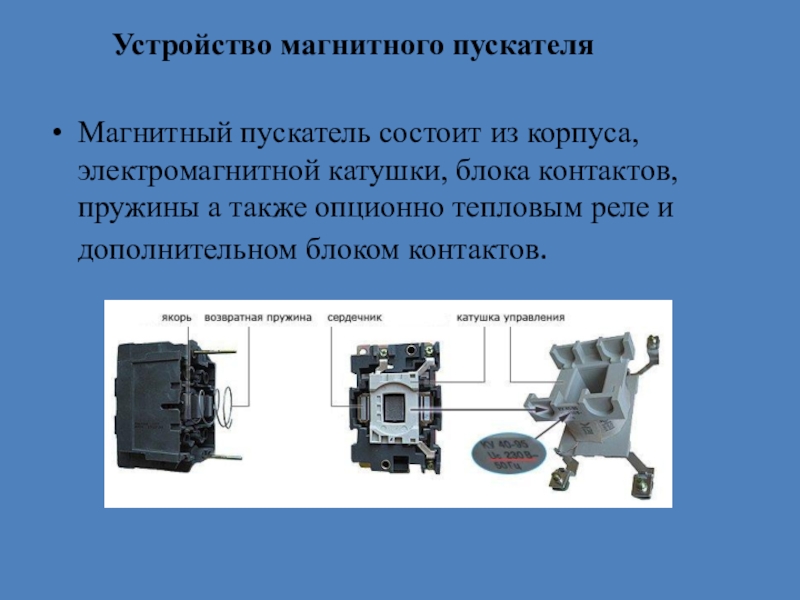

Слайд 6 Устройство магнитного пускателя
Магнитный пускатель состоит из корпуса,
электромагнитной катушки, блока контактов, пружины а также опционно тепловым реле и дополнительном блоком контактов.
Слайд 7

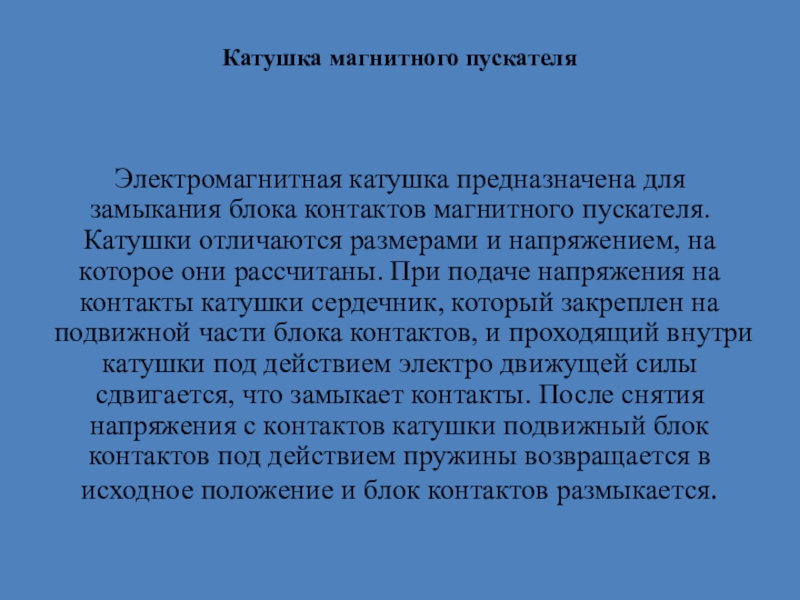

Катушка магнитного пускателя
Электромагнитная катушка предназначена для замыкания блока контактов магнитного
пускателя. Катушки отличаются размерами и напряжением, на которое они рассчитаны. При подаче напряжения на контакты катушки сердечник, который закреплен на подвижной части блока контактов, и проходящий внутри катушки под действием электро движущей силы сдвигается, что замыкает контакты. После снятия напряжения с контактов катушки подвижный блок контактов под действием пружины возвращается в исходное положение и блок контактов размыкается.

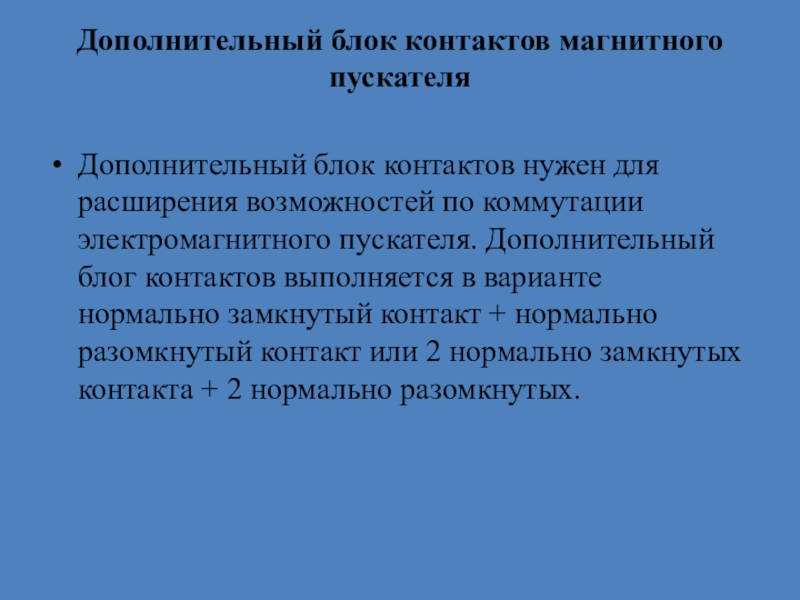

Слайд 8Дополнительный блок контактов магнитного пускателя
Дополнительный блок контактов нужен для расширения возможностей
по коммутации электромагнитного пускателя. Дополнительный блог контактов выполняется в варианте нормально замкнутый контакт + нормально разомкнутый контакт или 2 нормально замкнутых контакта + 2 нормально разомкнутых.
Слайд 9

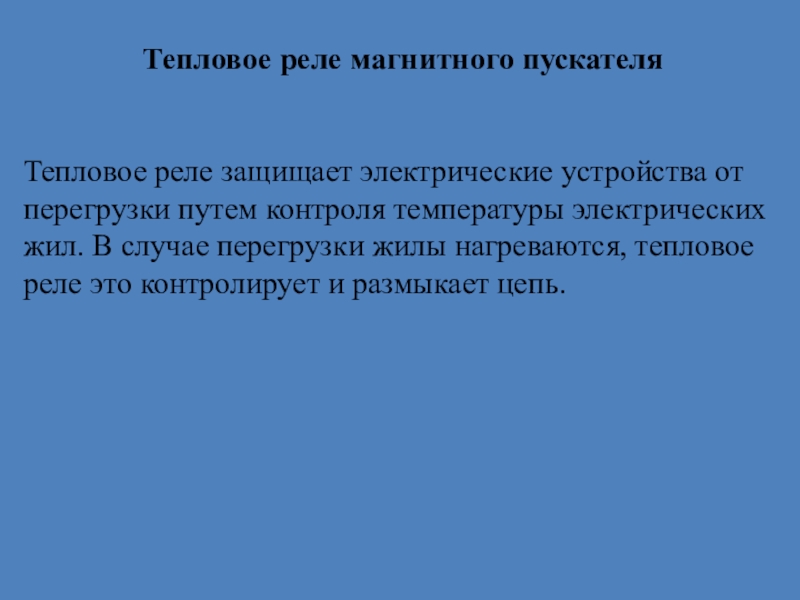

Тепловое реле магнитного пускателя
Тепловое реле защищает электрические устройства от перегрузки
путем контроля температуры электрических жил. В случае перегрузки жилы нагреваются, тепловое реле это контролирует и размыкает цепь.

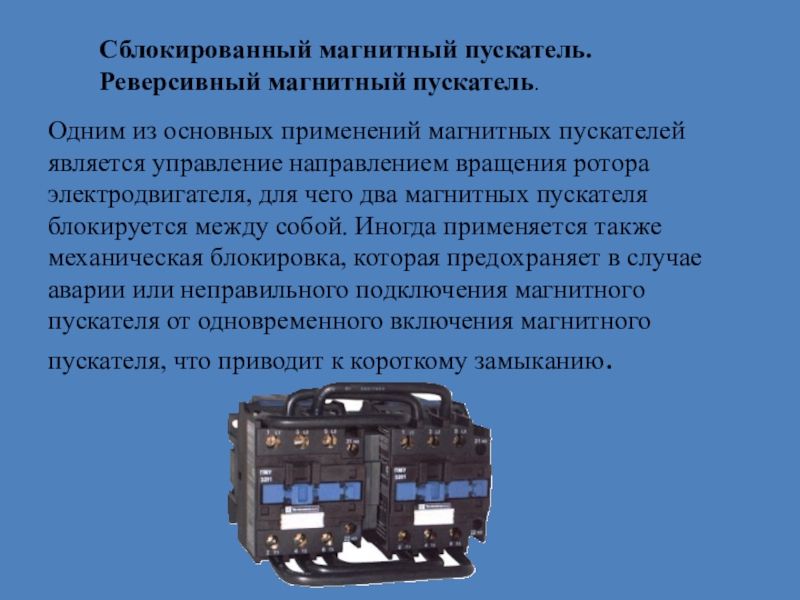

Слайд 10
Одним из основных применений магнитных пускателей является управление направлением вращения ротора
электродвигателя, для чего два магнитных пускателя блокируется между собой. Иногда применяется также механическая блокировка, которая предохраняет в случае аварии или неправильного подключения магнитного пускателя от одновременного включения магнитного пускателя, что приводит к короткому замыканию.
Сблокированный магнитный пускатель. Реверсивный магнитный пускатель.
