Презентация, доклад по учебной практике

Юн Бен Ги

2018
пгт. Шахтерск

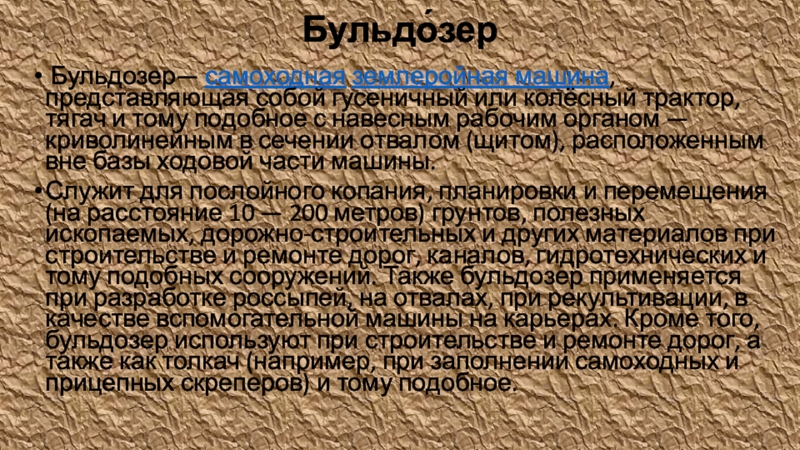

с навесным рабочим органом — криволинейным в сечении отвалом (щитом), расположенным вне базы ходовой части машины.
Служит для послойного копания, планировки и перемещения (на расстояние 10 — 200 метров) грунтов, полезных ископаемых, дорожно-строительных и других материалов при строительстве и ремонте дорог, каналов, гидротехнических и тому подобных сооружений. Также бульдозер применяется при разработке россыпей, на отвалах, при рекультивации, в качестве вспомогательной машины на карьерах. Кроме того, бульдозер используют при строительстве и ремонте дорог, а также как толкач (например, при заполнении самоходных и прицепных скреперов) и тому подобное.

силе, способной сдвинуть большую массу. В 1929 году появился именно первый бульдозер — огромная и шумная машина. Они были сделаны на базе тракторов путём монтажа спереди металлического щита; в отличие от бульдозера, тракторы появились намного раньше, в XIX веке, и были паровыми. Так, в Англии уже в 1830-х годах локомобили работали на сельхозработах (даже тогдашние несовершенные тракторы могли соперничать с 15-30 лошадьми каждый). Во второй половине XIX века на полях Великобритании работало уже около двух тысяч таких машин.

сыпучих материалов
снятие плодородного поверхностного слоя грунта при подготовке строительных площадок
перемещение грунта в зону действия одноковшового экскаватора при погрузке его в транспортное средство или отвал
разработка неглубоких каналов с транспортированием грунта в отвал
зачистка пологих откосов
сооружение насыпей из резервов
планировочные работы при зачистке оснований под фундаменты зданий и сооружений и планировке площадей и трасс

из выемок
разработка грунта на косогорах
обратная засыпка траншей и пазух фундаментов
разравнивание грунта в отвалах
перемещение сыпучих материалов
подготовительные работы для валки отдельных деревьев, срезки кустарника, корчевка пней, удаление камней, расчистка поверхностей от мусора и снега
вскрышные работы
использование в качестве толкачей (например, скреперов) и тягачей

основных видов землеройно-транспортных и вспомогательных работ в различных грунтовых и климатических условиях)

специальные

(применяются для выполнения целевых работ в специфических грунтовых или технологических условиях. К последним относятся бульдозеры-толкачи, подземные и подводные бульдозеры)

малогабаритные (класс до 0,9)

легкие (классов 1,4...4)

средние (классов 6... 15)

тяжелые (классов 25...35)

сверхтяжелые (класса
свыше 35)

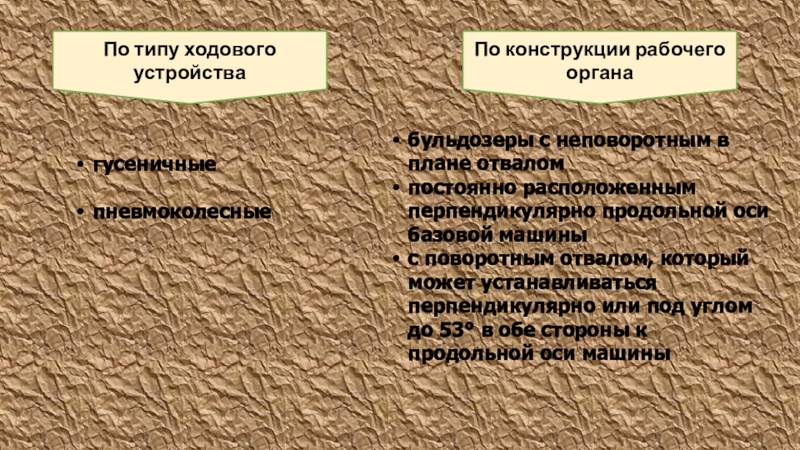

плане отвалом
постоянно расположенным перпендикулярно продольной оси базовой машины
с поворотным отвалом, который может устанавливаться перпендикулярно или под углом до 53° в обе стороны к продольной оси машины

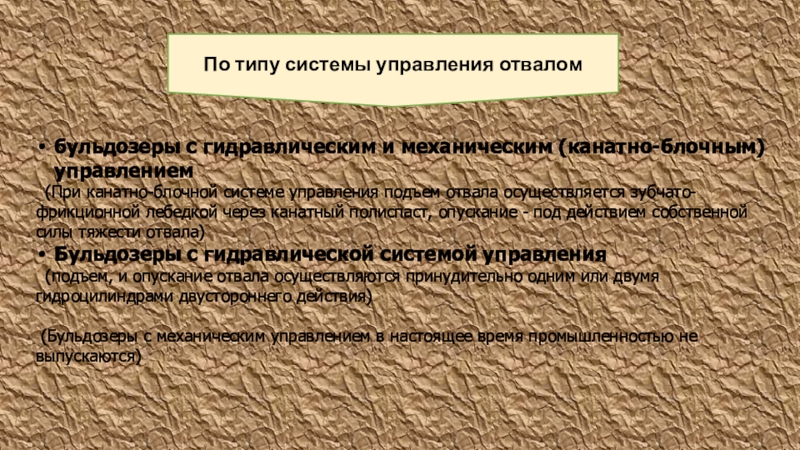

(При канатно-блочной системе управления подъем отвала осуществляется зубчато-фрикционной лебедкой через канатный полиспаст, опускание - под действием собственной силы тяжести отвала)
Бульдозеры с гидравлической системой управления
(подъем, и опускание отвала осуществляются принудительно одним или двумя гидроцилиндрами двустороннего действия)

(Бульдозеры с механическим управлением в настоящее время промышленностью не выпускаются)

колесный тягач), включающее отвал с ножами, толкающее устройство в виде брусьев или рамы и систему управления отвалом

Основные типы бульдозерных отвалов: 1 - прямой поворотный; 2 - прямой неповоротный; 3 - полусферический; 4 - сферический; 5 – сферический для сыпучих материалов; 6 - с толкающей плитой

ширина — до 7400 мм, высота — до 3250 мм
высота с козырьком — 2300 мм
подъём отвала — 1780 мм
заглубление отвала — 800 мм
расстояние перемещения породы — до 200 м
мощность двигателя — до 603 кВт
масса — до 155 тонн

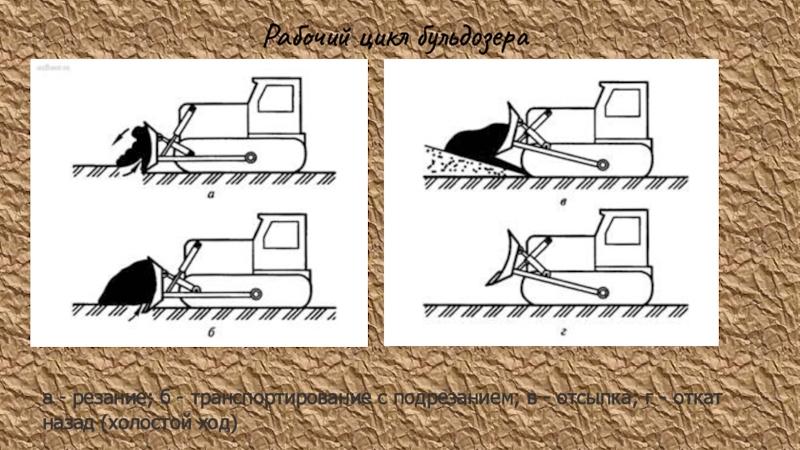

- отсыпка; г - откат назад (холостой ход)

- с неповоротным отвалом; в - поперечный перекос отвала
