Презентация, доклад по теме:Методы расчёта сложных цепей постоянного тока
Содержание
- 1. Презентация по теме:Методы расчёта сложных цепей постоянного тока
- 2. ВетвьУзелКонтурМесто соединения нескольких проводниковЗамкнутый путь проходящий по
- 3. ВетвьУзелКонтурМесто соединения нескольких проводниковЗамкнутый путь проходящий по

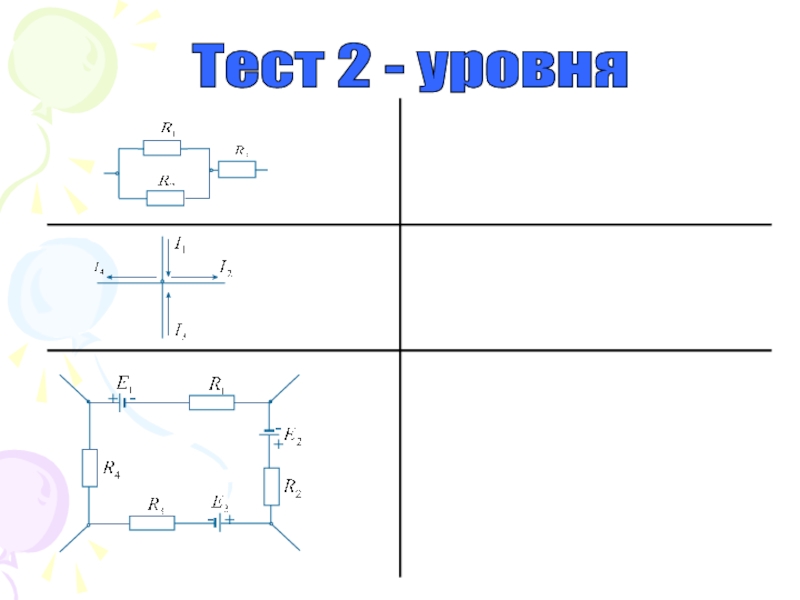

- 4. Тест 2 - уровня

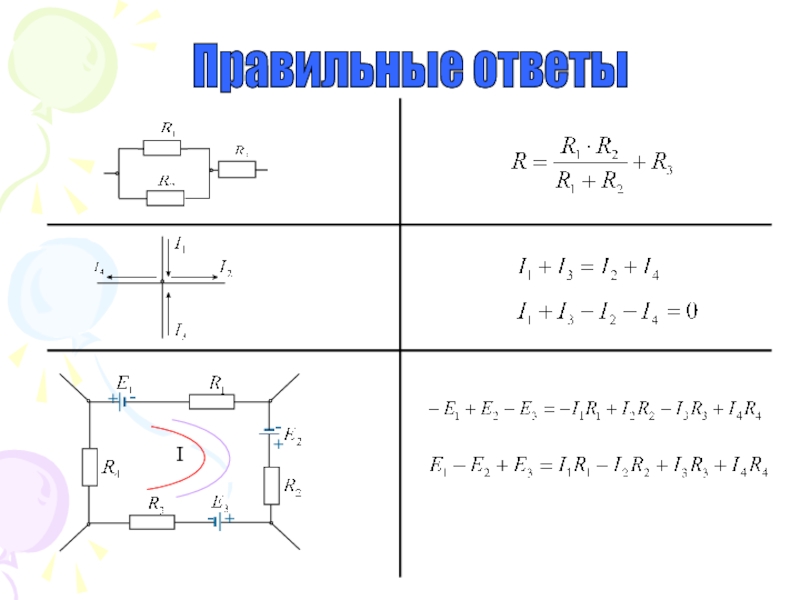

- 5. Правильные ответы
- 6. Метод наложения- может применяться для сложных электрических цепей с несколькими источниками ЭДС
- 7. Порядок расчета1) Сложную цепь заменяют элементарными цепями,

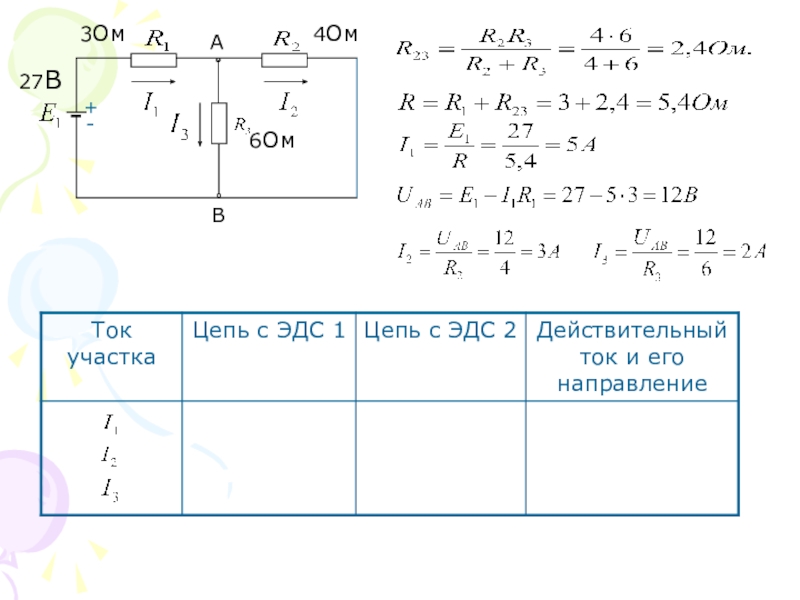

- 8. Слайд 8

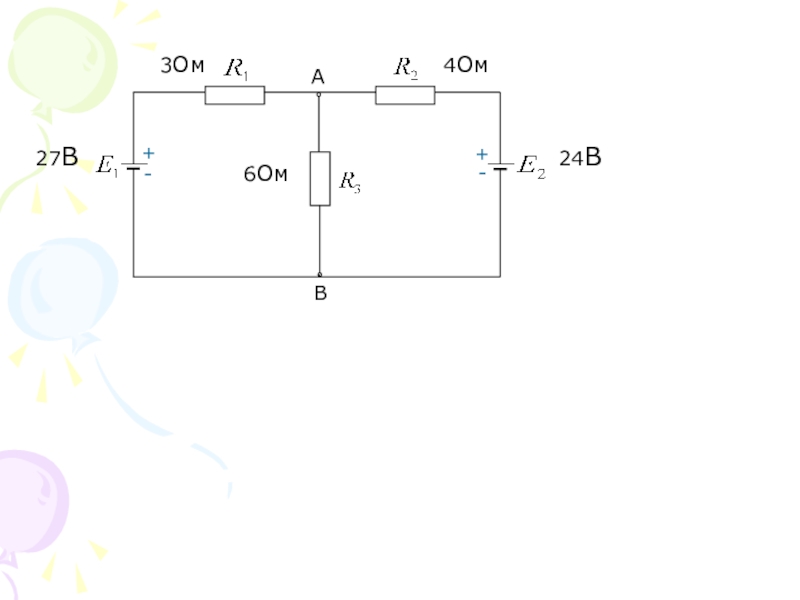

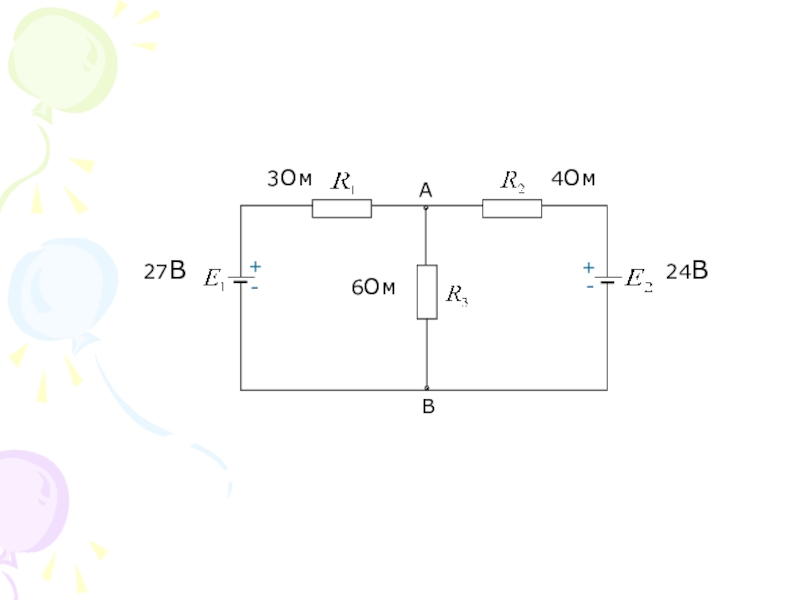

- 9. 27В3Ом4Ом6Ом

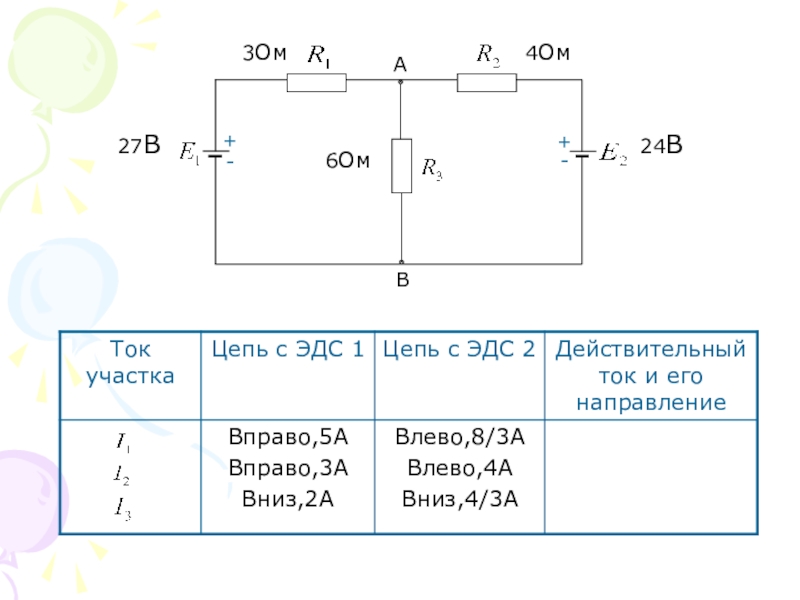

- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Метод контурных токов-может применяться для сложных электрических цепей содержащих более двух узловE1R1R2R5R3R4E2
- 14. Порядок расчетаВ сложной цепи выделяют простые контуры;Расставляют
- 15. R1E1R3R2R4E2R514В20В2Ом3Ом4Ом2Ом6ОмIIIIIIIII
- 16. R1E1R3R2R4E2R514В20В2Ом3Ом4Ом2Ом6ОмIIIIIIIIIE1=IIR1+ IIR2-IIIR20=IIIR2-IIR2+IIIR4-IIIIR4+IIIR3E2=IIIIR5+IIIIR4-IIIR4 ∑E=∑I*R
- 17. R1E1R3R2R4E2R514В20В2Ом3Ом4Ом2Ом6ОмIIIIIIIII14=2II+3II-3III0=3III-3II+2III-2IIII+4III20=6IIII+2IIII-2III14=5II-3III0=9III-3II-2IIII20=8IIII-2III42=15II-9III*3*50=45III-15II-10IIII+42=36III-10IIII/210=4IIII-2;42=36III-10IIII*5*250=20IIII-5III84=72III-20IIII+134=67III ;III=134/67=2A0=45III-15II-10IIII10+2=4III ;IIII=12/4=3A14=5II-6;20=5II ;II=20/5=4A
- 18. Метод узлового напряжения-применяется для электрических цепей содержащих
- 19. Порядок расчетаРазобьем цепь на простые контура.Пользуясь 2-ым

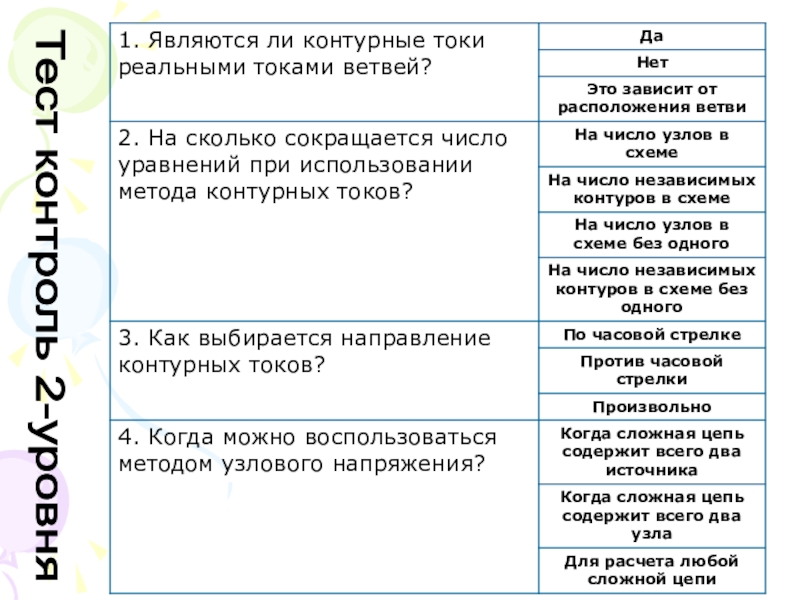

- 20. Тест контроль 2-уровня

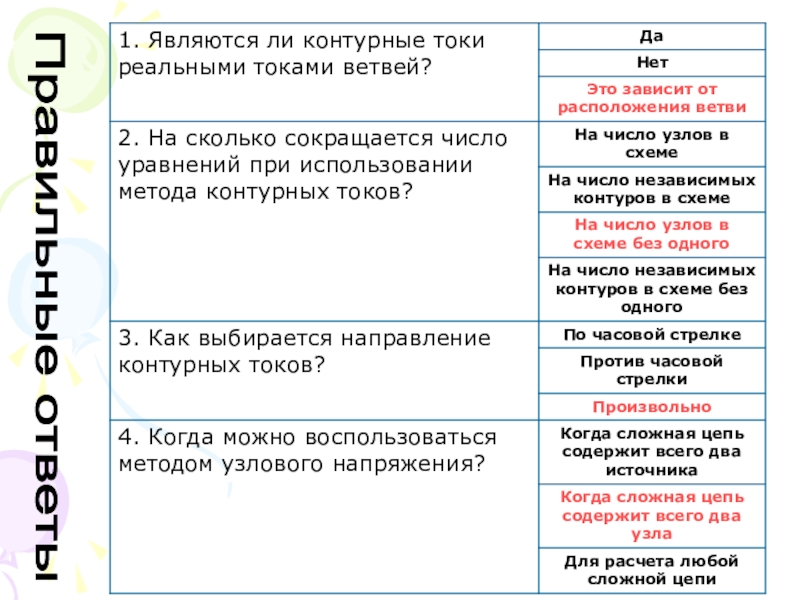

- 21. Правильные ответы
ВетвьУзелКонтурМесто соединения нескольких проводниковЗамкнутый путь проходящий по нескольким участкам цепиУчасток цепи вдоль которого проходит один и тот же токТест 1 - уровня
Слайд 1Тема:
Методы расчета сложных электрических цепей постоянного тока.
Цель:
Ознакомиться с методами расчета сложных

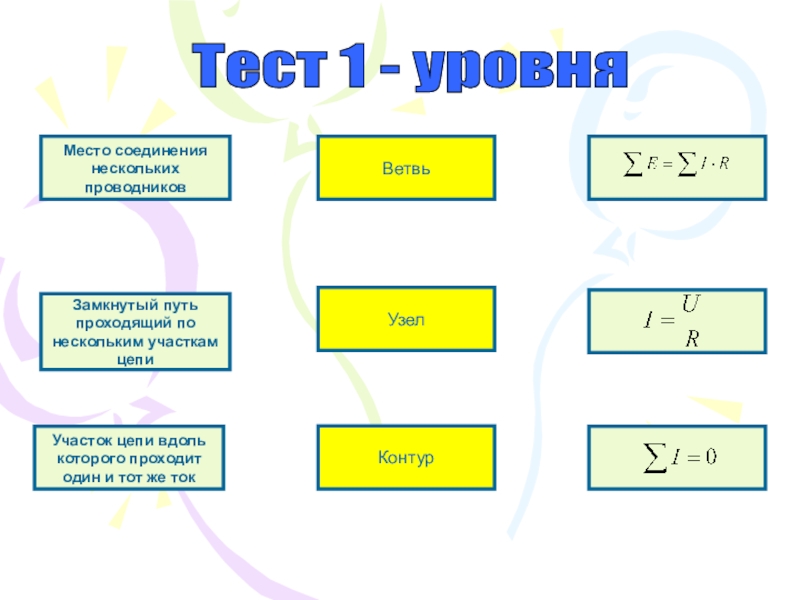

Слайд 2Ветвь
Узел
Контур
Место соединения
нескольких
проводников
Замкнутый путь
проходящий по
нескольким участкам
цепи
Участок цепи
вдоль
которого проходит
один и тот же ток
которого проходит
один и тот же ток
Тест 1 - уровня
Слайд 3Ветвь
Узел
Контур
Место соединения
нескольких
проводников
Замкнутый путь
проходящий по
нескольким участкам
цепи
Участок цепи
вдоль
которого проходит
один и тот же ток
которого проходит
один и тот же ток

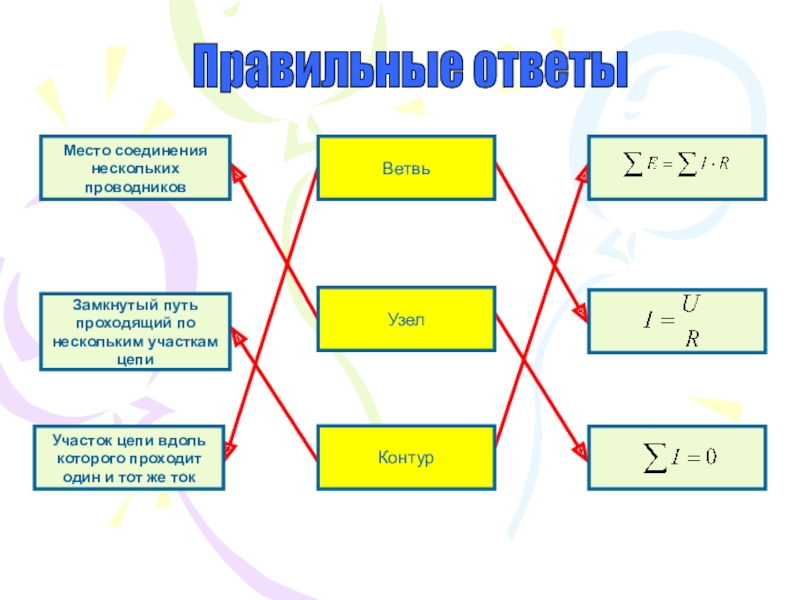

Правильные ответы

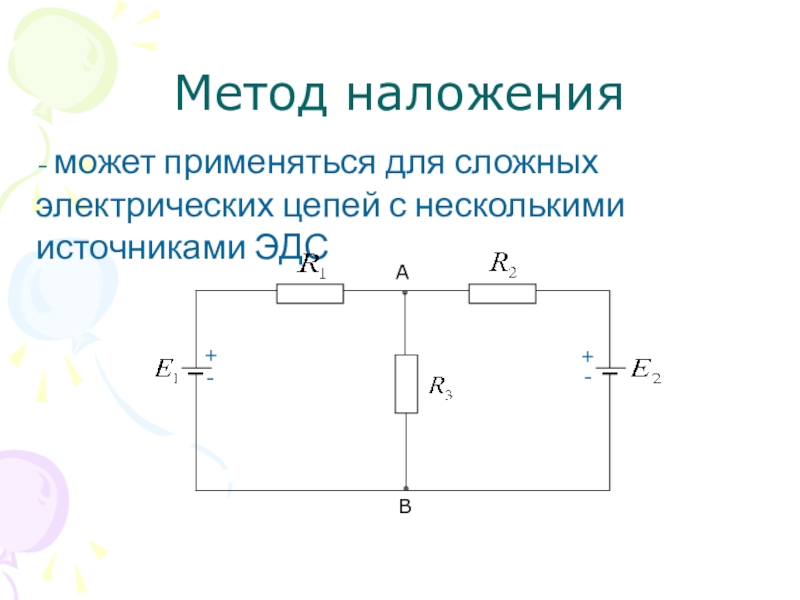

Слайд 6Метод наложения
- может применяться для сложных электрических цепей с несколькими источниками
ЭДС

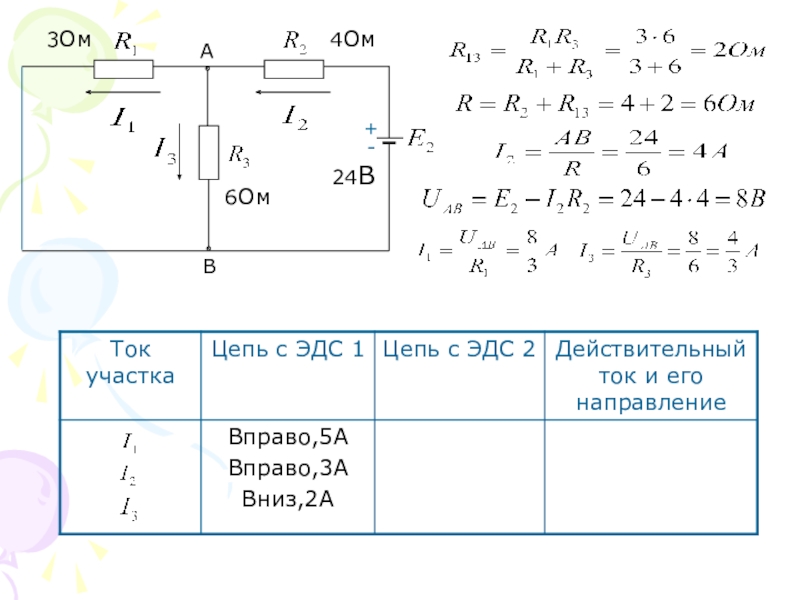

Слайд 7Порядок расчета
1) Сложную цепь заменяют элементарными цепями, каждая из
которых имеет
один источник ЭДС.
2) Рассчитывают элементарные цепи, определяя величины и
направления токов в каждой ветви (находят общее сопротивление R, общий ток по формуле In=En/R, токи на участках по формуле In=UAB/Rn);
3) Находит действительные токи в сложной цепи, как
алгебраическую сумму соответствующих токов элементарных
цепей.
2) Рассчитывают элементарные цепи, определяя величины и
направления токов в каждой ветви (находят общее сопротивление R, общий ток по формуле In=En/R, токи на участках по формуле In=UAB/Rn);
3) Находит действительные токи в сложной цепи, как
алгебраическую сумму соответствующих токов элементарных
цепей.

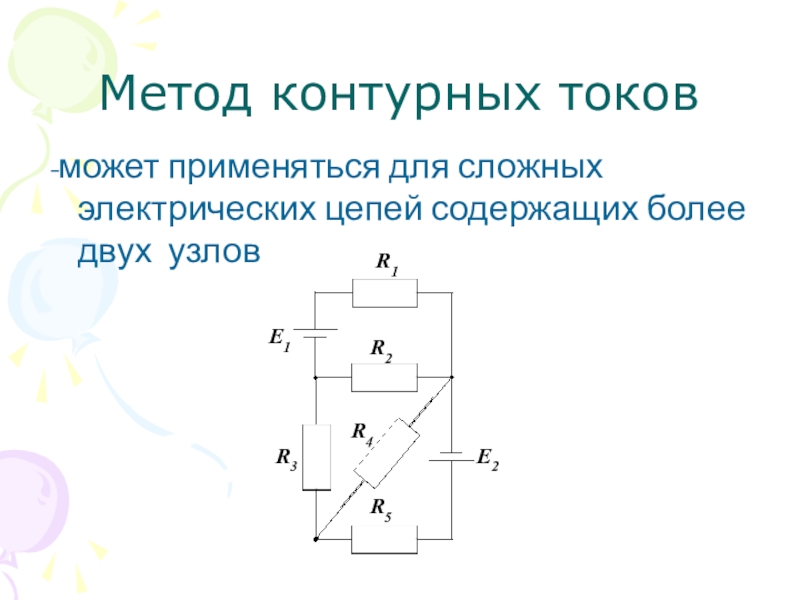

Слайд 13Метод контурных токов
-может применяться для сложных электрических цепей содержащих более двух
узлов
E1
R1
R2
R5
R3
R4
E2

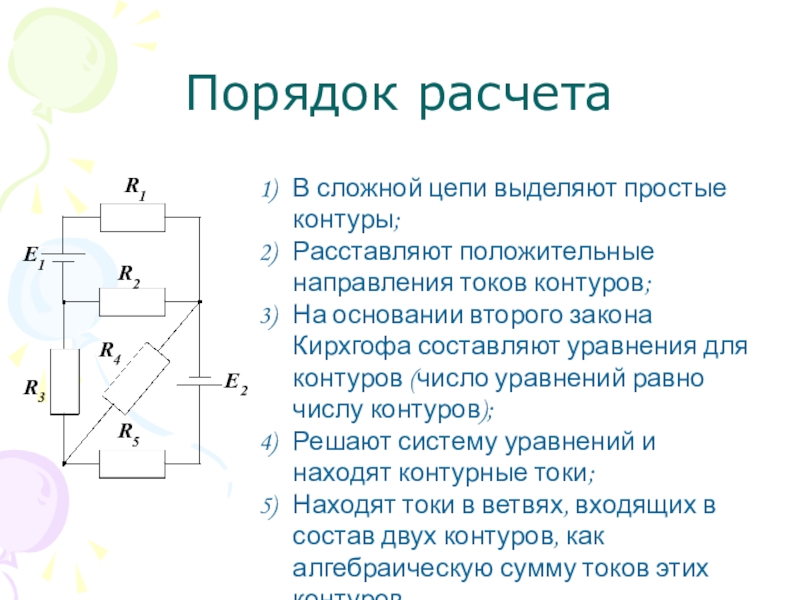

Слайд 14Порядок расчета
В сложной цепи выделяют простые контуры;
Расставляют положительные направления токов контуров;
На
основании второго закона Кирхгофа составляют уравнения для контуров (число уравнений равно числу контуров);
Решают систему уравнений и находят контурные токи;
Находят токи в ветвях, входящих в состав двух контуров, как алгебраическую сумму токов этих контуров.
Решают систему уравнений и находят контурные токи;
Находят токи в ветвях, входящих в состав двух контуров, как алгебраическую сумму токов этих контуров.
E2
R1
E1
R3
R4
R5
R2

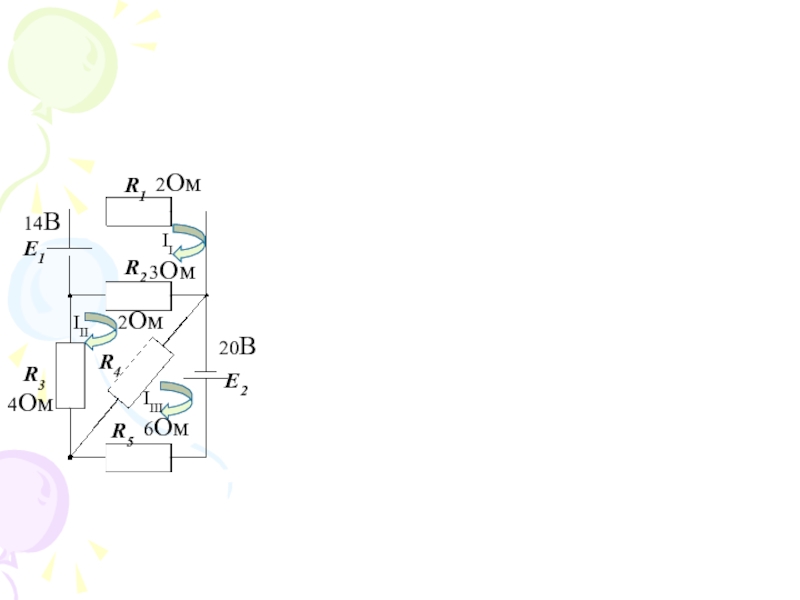

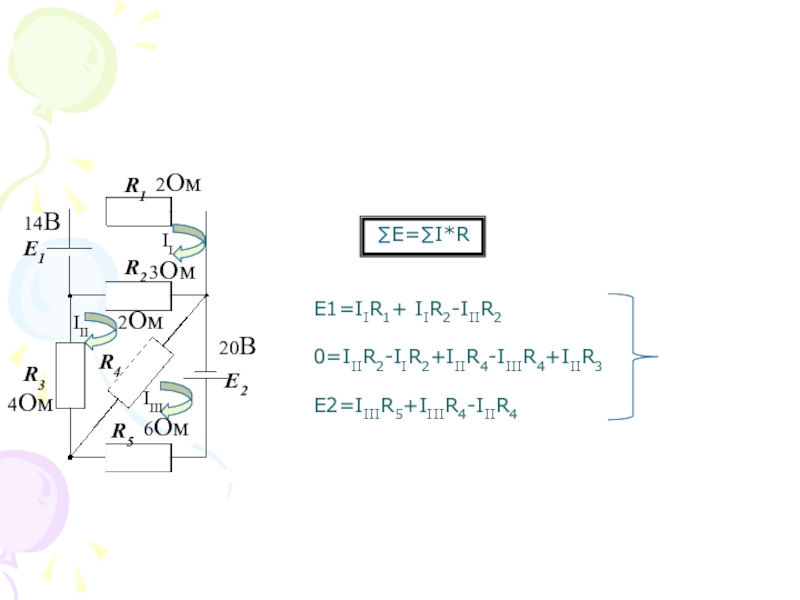

Слайд 16R1
E1
R3
R2
R4
E2
R5
14В
20В
2Ом
3Ом
4Ом
2Ом
6Ом
II
III
IIII
E1=IIR1+ IIR2-IIIR2
0=IIIR2-IIR2+IIIR4-IIIIR4+IIIR3
E2=IIIIR5+IIIIR4-IIIR4
∑E=∑I*R

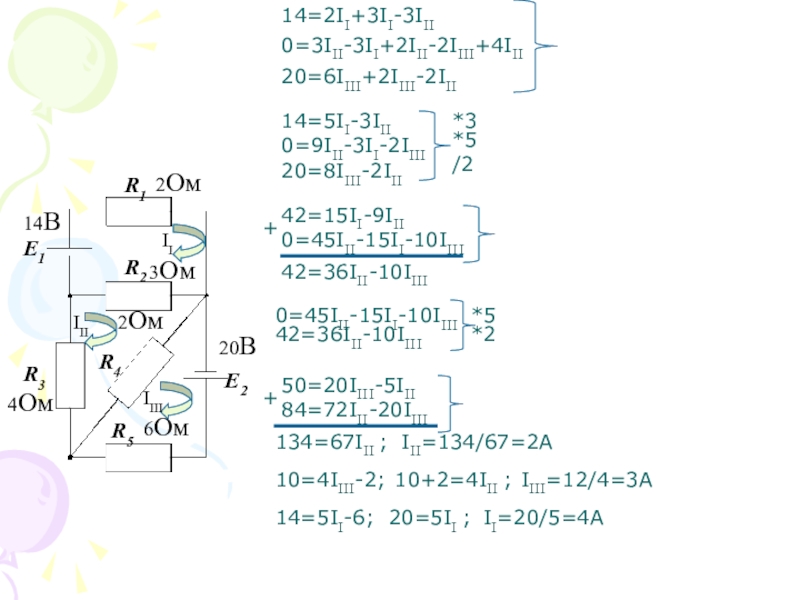

Слайд 17R1
E1
R3
R2
R4
E2
R5
14В
20В
2Ом
3Ом
4Ом
2Ом
6Ом
II
III
IIII
14=2II+3II-3III
0=3III-3II+2III-2IIII+4III
20=6IIII+2IIII-2III
14=5II-3III
0=9III-3II-2IIII
20=8IIII-2III
42=15II-9III
*3
*5
0=45III-15II-10IIII
+
42=36III-10IIII
/2
10=4IIII-2;
42=36III-10IIII
*5
*2
50=20IIII-5III
84=72III-20IIII
+
134=67III ;
III=134/67=2A
0=45III-15II-10IIII
10+2=4III ;
IIII=12/4=3A
14=5II-6;
20=5II ;
II=20/5=4A

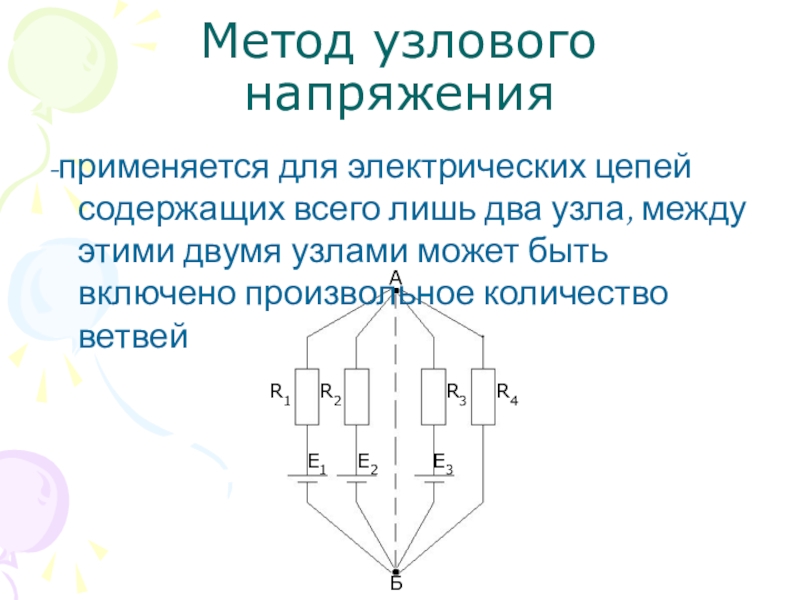

Слайд 18Метод узлового напряжения
-применяется для электрических цепей содержащих всего лишь два узла,
между этими двумя узлами может быть включено произвольное количество ветвей
A
Б
R1
R2
R3
R4
E1
E2
E3

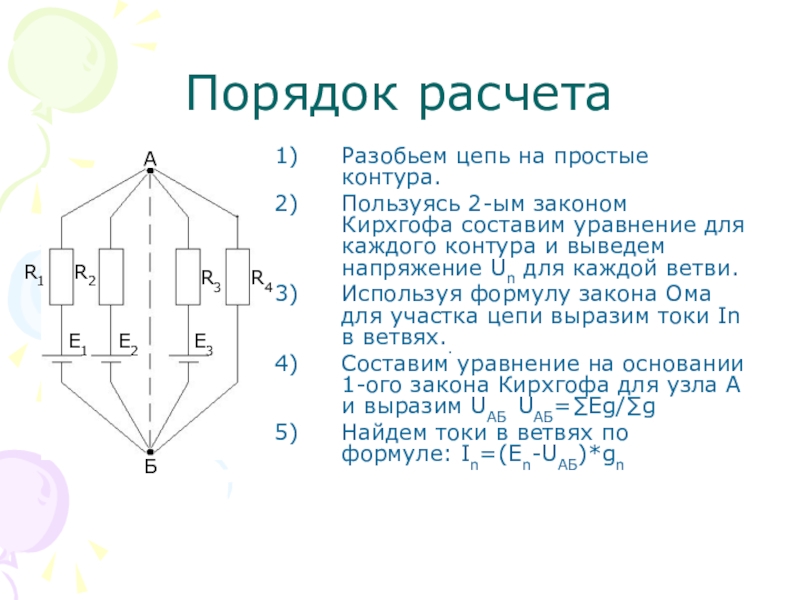

Слайд 19Порядок расчета
Разобьем цепь на простые контура.
Пользуясь 2-ым законом Кирхгофа составим уравнение
для каждого контура и выведем напряжение Un для каждой ветви.
Используя формулу закона Ома для участка цепи выразим токи In в ветвях..
Составим уравнение на основании 1-ого закона Кирхгофа для узла А и выразим UАБ UАБ=∑Eg/∑g
Найдем токи в ветвях по формуле: In=(En-UАБ)*gn
Используя формулу закона Ома для участка цепи выразим токи In в ветвях..
Составим уравнение на основании 1-ого закона Кирхгофа для узла А и выразим UАБ UАБ=∑Eg/∑g
Найдем токи в ветвях по формуле: In=(En-UАБ)*gn
A
Б
R1
R2
R3
R4
E1
E2
E3
