Презентация, доклад по теме Введение. Общие сведения о геодезии

Содержание

Преподаватель ГБОУ СПО «Трубчевский политехнический техникум» Хохлова Ольга ВикторовнаПрезентация по дисциплине «Основы геодезии» Тема «Введение. Общие сведения о геодезии»

Слайд 1

Слайд 2Преподаватель ГБОУ СПО «Трубчевский политехнический техникум»
Хохлова Ольга Викторовна
Презентация по дисциплине

«Основы геодезии» Тема «Введение. Общие сведения о геодезии»
Преподаватель ГБОУ СПО «Трубчевский политехнический техникум» Хохлова Ольга ВикторовнаПрезентация по дисциплине «Основы геодезии» Тема «Введение. Общие сведения

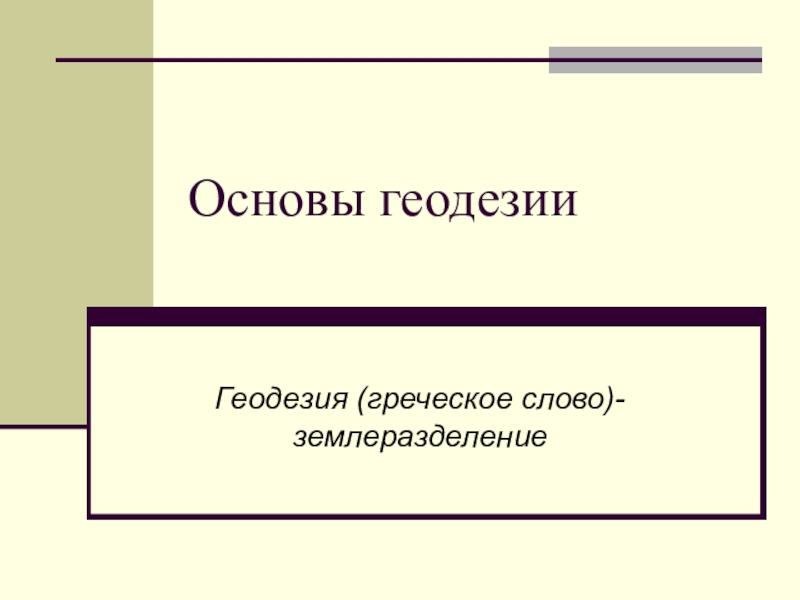

Слайд 3Основы геодезии
Геодезия (греческое слово)- землеразделение

Основы геодезииГеодезия (греческое слово)- землеразделение

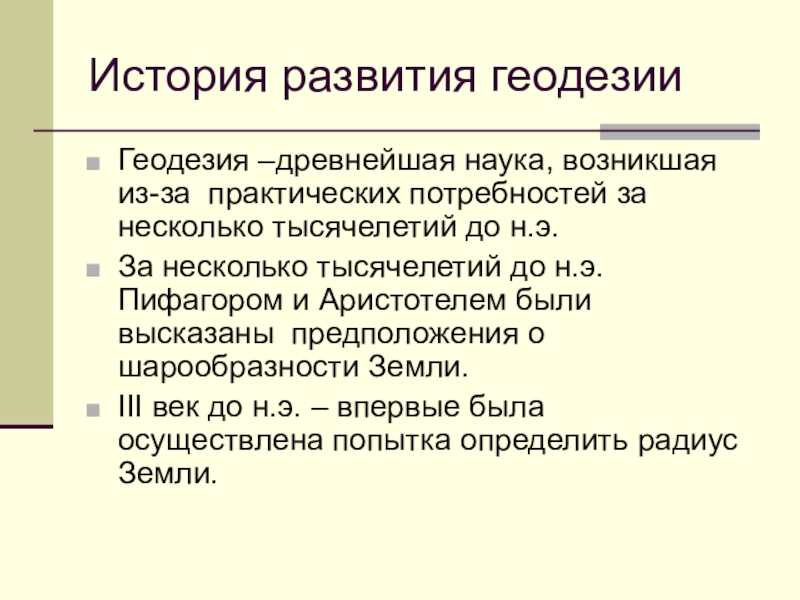

Слайд 4История развития геодезии
Геодезия –древнейшая наука, возникшая из-за практических потребностей за несколько

тысячелетий до н.э.
За несколько тысячелетий до н.э. Пифагором и Аристотелем были высказаны предположения о шарообразности Земли.
III век до н.э. – впервые была осуществлена попытка определить радиус Земли.
История развития геодезииГеодезия –древнейшая наука, возникшая из-за практических потребностей за несколько тысячелетий до н.э.За несколько тысячелетий до

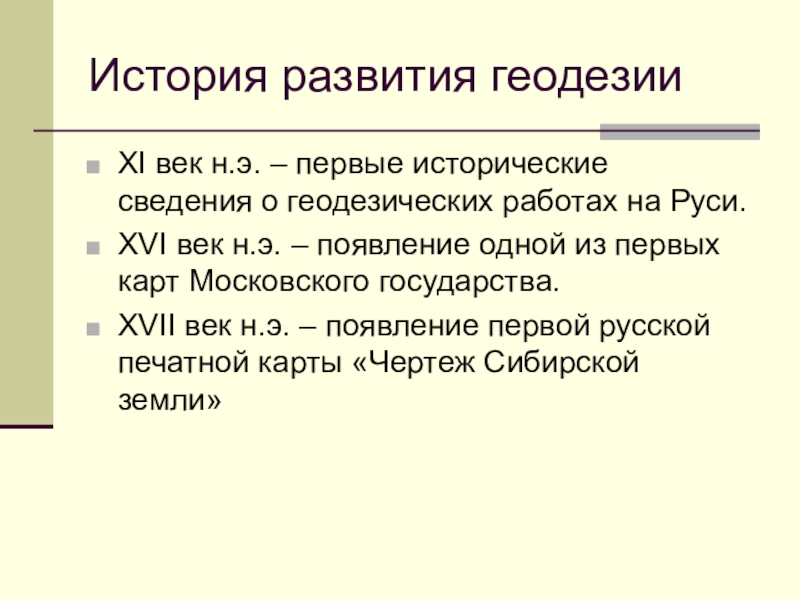

Слайд 5История развития геодезии
XI век н.э. – первые исторические сведения о геодезических

работах на Руси.
XVI век н.э. – появление одной из первых карт Московского государства.
XVII век н.э. – появление первой русской печатной карты «Чертеж Сибирской земли»


История развития геодезииXI век н.э. – первые исторические сведения о геодезических работах на Руси.XVI век н.э. –

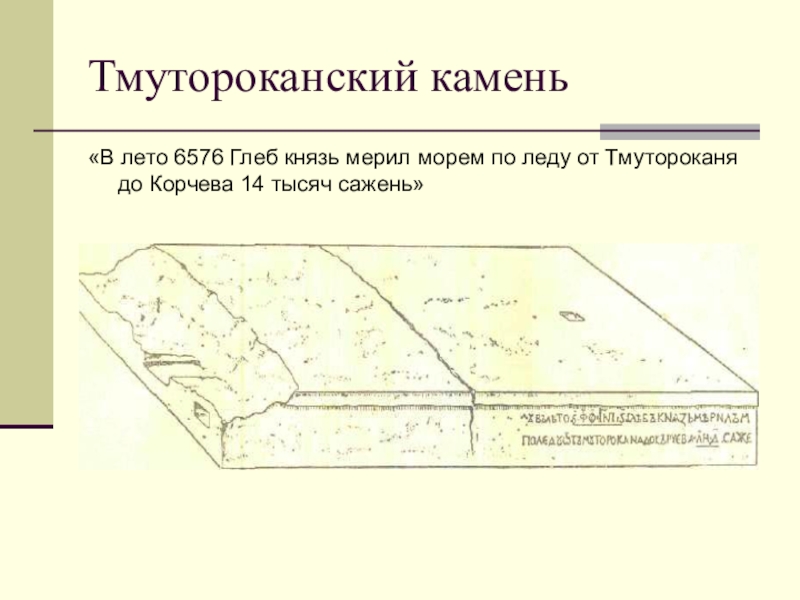

Слайд 6Тмутороканский камень
«В лето 6576 Глеб князь мерил морем по леду от

Тмутороканя до Корчева 14 тысяч сажень»
Тмутороканский камень«В лето 6576 Глеб князь мерил морем по леду от Тмутороканя до Корчева 14 тысяч сажень»

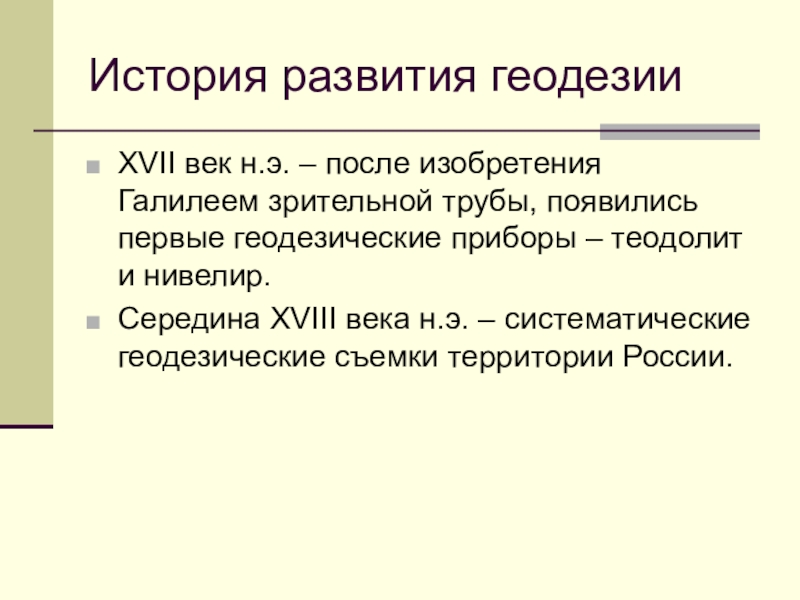

Слайд 7История развития геодезии
XVII век н.э. – после изобретения Галилеем зрительной трубы,

появились первые геодезические приборы – теодолит и нивелир.
Середина XVIII века н.э. – систематические геодезические съемки территории России.
История развития геодезииXVII век н.э. – после изобретения Галилеем зрительной трубы, появились первые геодезические приборы – теодолит

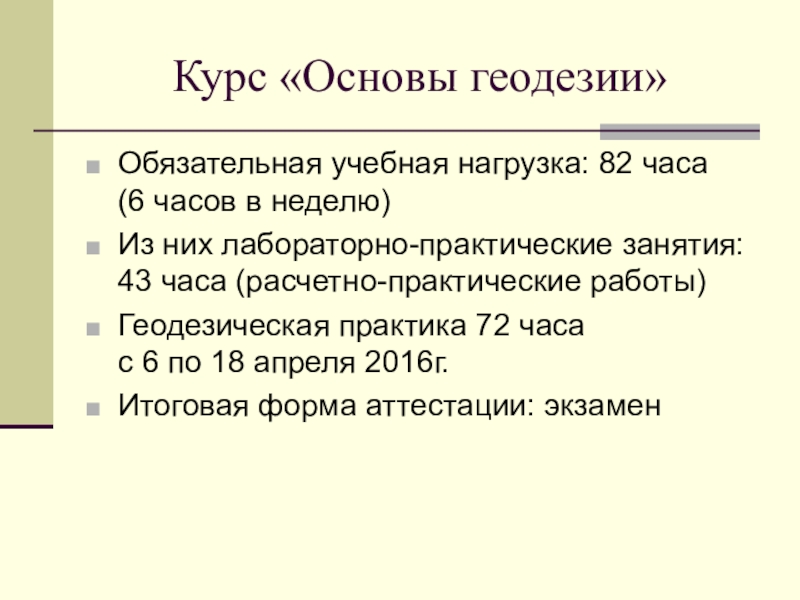

Слайд 8Курс «Основы геодезии»
Обязательная учебная нагрузка: 82 часа (6 часов в неделю)
Из

них лабораторно-практические занятия: 43 часа (расчетно-практические работы)
Геодезическая практика 72 часа с 6 по 18 апреля 2016г.
Итоговая форма аттестации: экзамен
Курс «Основы геодезии»Обязательная учебная нагрузка: 82 часа (6 часов в неделю)Из них лабораторно-практические занятия: 43 часа (расчетно-практические

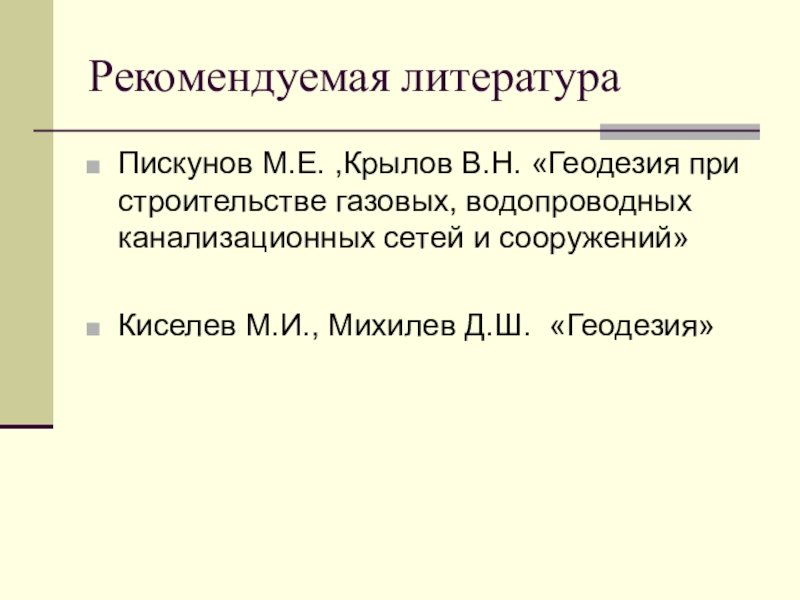

Слайд 9Рекомендуемая литература
Пискунов М.Е. ,Крылов В.Н. «Геодезия при строительстве газовых, водопроводных канализационных

сетей и сооружений»

Киселев М.И., Михилев Д.Ш. «Геодезия»
Рекомендуемая литератураПискунов М.Е. ,Крылов В.Н. «Геодезия при строительстве газовых, водопроводных канализационных сетей и сооружений»Киселев М.И., Михилев Д.Ш.

Слайд 10Задачи дисциплины «Основы геодезии»
Овладеть приемами работы с теодолитом и нивелиром.
Получить понятия

о выполнении основных видах съемок Земной поверхности.
Научиться свободно читать графические материалы: карты, планы, профили, схемы.
Уметь при помощи графических материалов выносить необходимые данные проекта в натуру.
Задачи дисциплины «Основы геодезии»Овладеть приемами работы с теодолитом и нивелиром.Получить понятия о выполнении основных видах съемок Земной

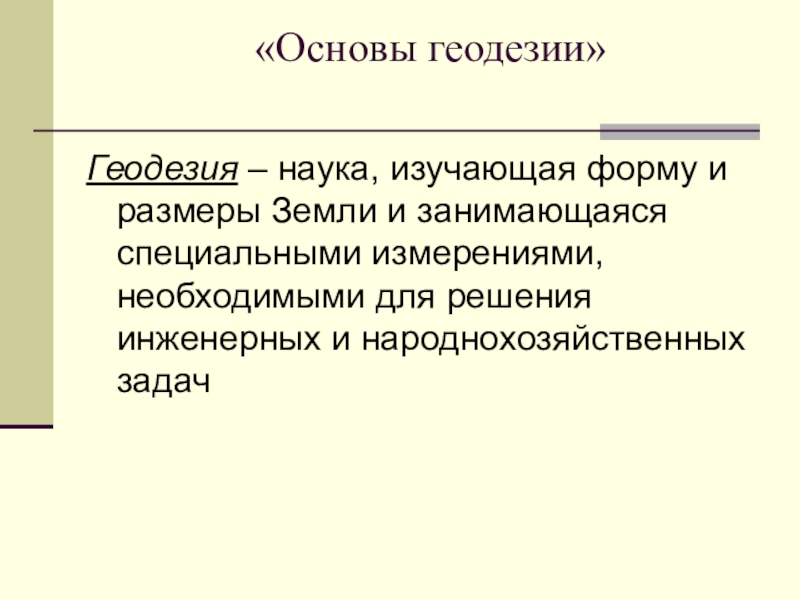

Слайд 11 «Основы геодезии»
Геодезия – наука, изучающая форму и размеры Земли

и занимающаяся специальными измерениями, необходимыми для решения инженерных и народнохозяйственных задач
«Основы геодезии» Геодезия – наука, изучающая форму и размеры Земли и занимающаяся специальными измерениями, необходимыми

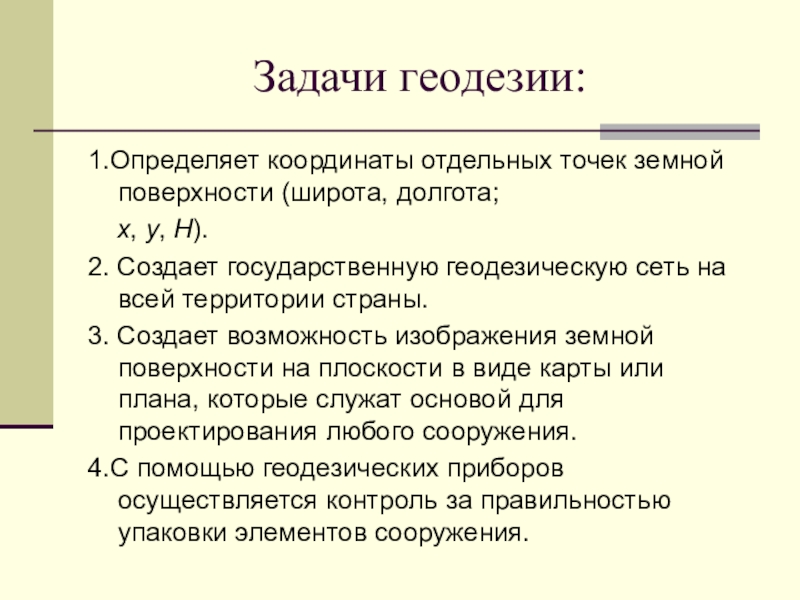

Слайд 12Задачи геодезии:
1.Определяет координаты отдельных точек земной поверхности (широта, долгота;

х, у, Н).
2. Создает государственную геодезическую сеть на всей территории страны.
3. Создает возможность изображения земной поверхности на плоскости в виде карты или плана, которые служат основой для проектирования любого сооружения.
4.С помощью геодезических приборов осуществляется контроль за правильностью упаковки элементов сооружения.
Задачи геодезии:1.Определяет координаты отдельных точек земной поверхности (широта, долгота; х, у, Н).2. Создает государственную геодезическую

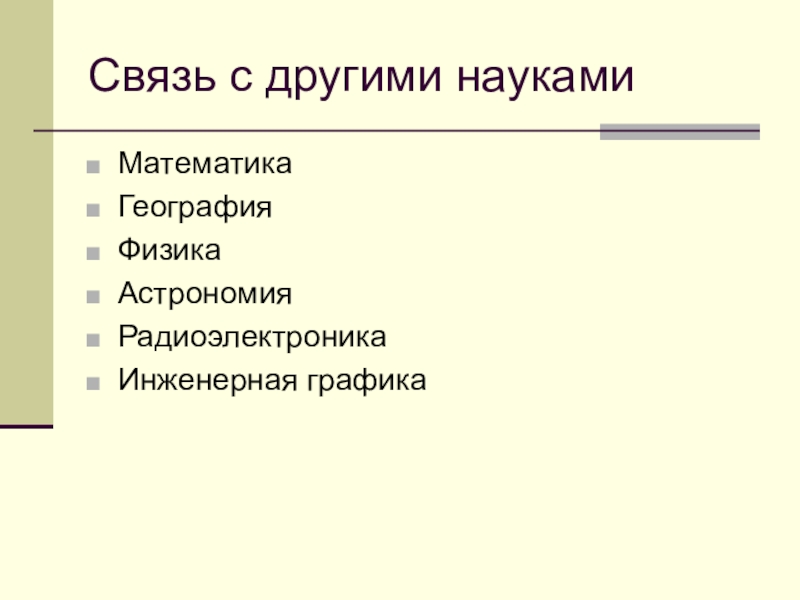

Слайд 14Связь с другими науками
Математика
География
Физика
Астрономия
Радиоэлектроника
Инженерная графика

Связь с другими наукамиМатематикаГеографияФизикаАстрономияРадиоэлектроникаИнженерная графика

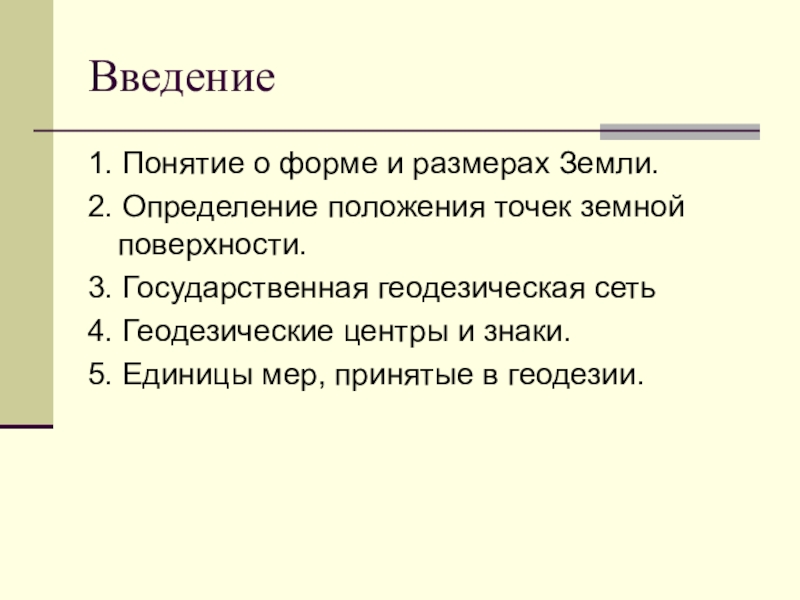

Слайд 15Введение
1. Понятие о форме и размерах Земли.
2. Определение положения точек земной

поверхности.
3. Государственная геодезическая сеть
4. Геодезические центры и знаки.
5. Единицы мер, принятые в геодезии.


Введение1. Понятие о форме и размерах Земли.2. Определение положения точек земной поверхности.3. Государственная геодезическая сеть4. Геодезические центры

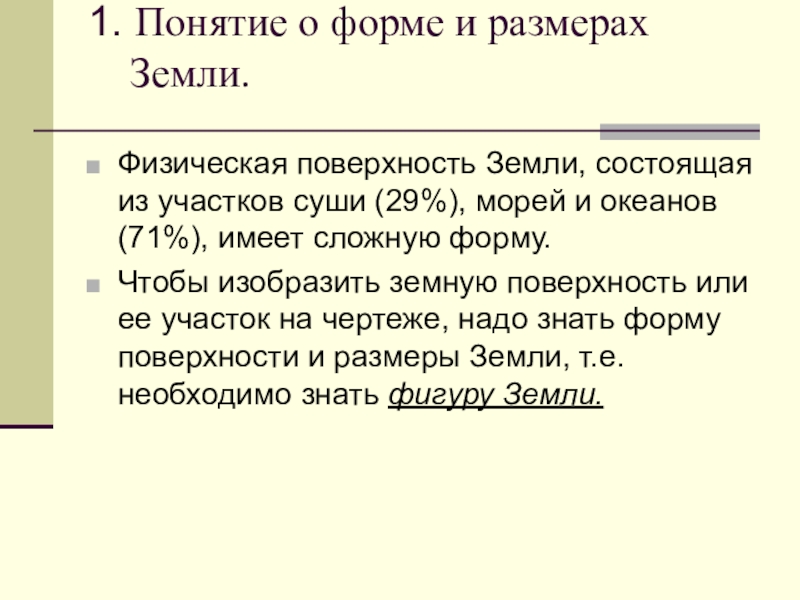

Слайд 161. Понятие о форме и размерах Земли.
Физическая поверхность

Земли, состоящая из участков суши (29%), морей и океанов (71%), имеет сложную форму.
Чтобы изобразить земную поверхность или ее участок на чертеже, надо знать форму поверхности и размеры Земли, т.е. необходимо знать фигуру Земли.
1. Понятие о форме и размерах Земли. Физическая поверхность Земли, состоящая из участков

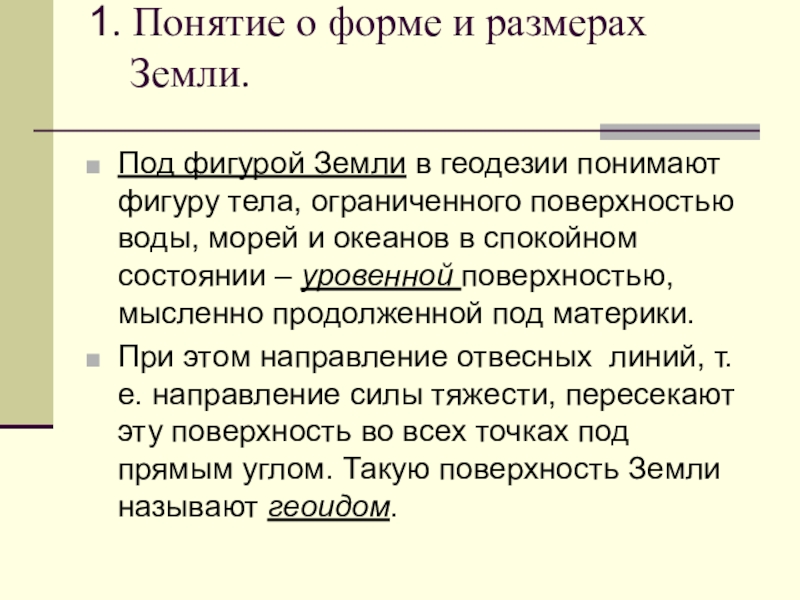

Слайд 171. Понятие о форме и размерах Земли.
Под фигурой

Земли в геодезии понимают фигуру тела, ограниченного поверхностью воды, морей и океанов в спокойном состоянии – уровенной поверхностью, мысленно продолженной под материки.
При этом направление отвесных линий, т.е. направление силы тяжести, пересекают эту поверхность во всех точках под прямым углом. Такую поверхность Земли называют геоидом.

1. Понятие о форме и размерах Земли. Под фигурой Земли в геодезии понимают

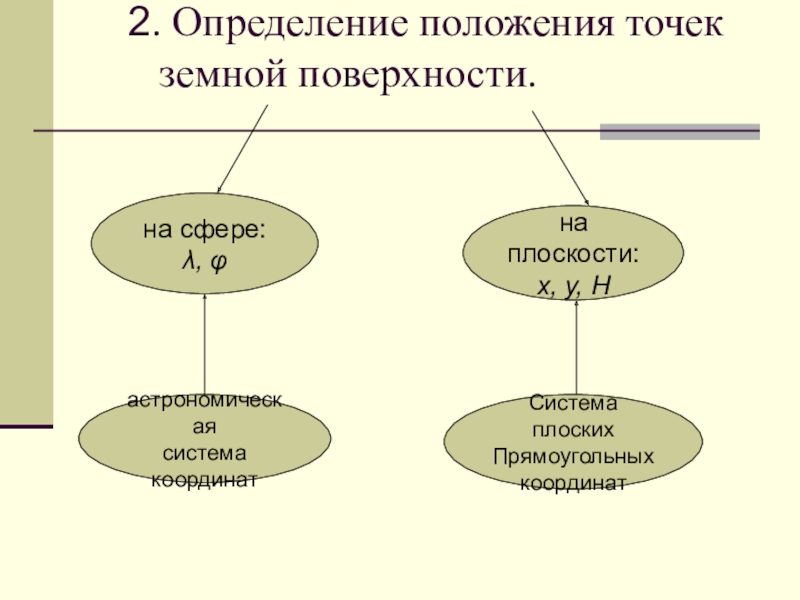

Слайд 182. Определение положения точек земной поверхности.
на сфере:
λ, φ
на плоскости:
х,

у, Н

астрономическая
система координат

Система плоских
Прямоугольных
координат

2. Определение положения точек земной поверхности. на сфере:λ, φна плоскости:х, у, Настрономическая система координатСистема

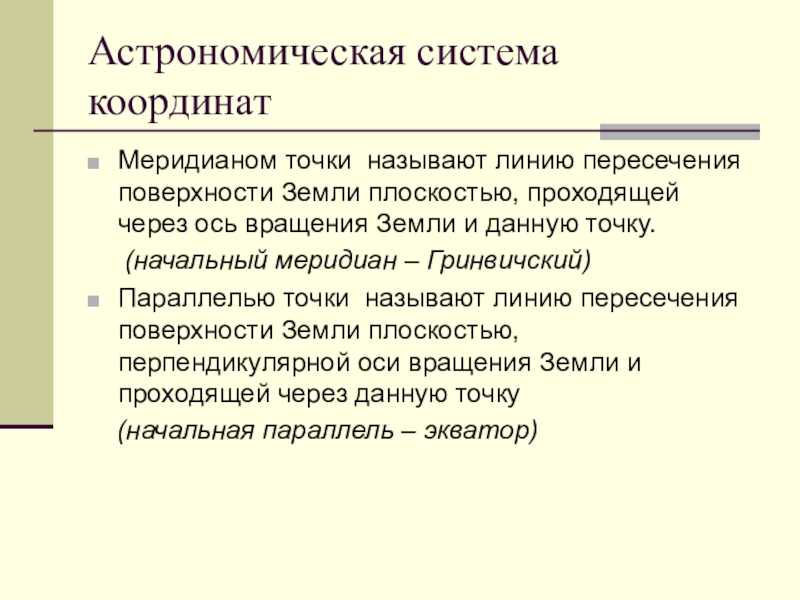

Слайд 19Астрономическая система координат
Меридианом точки называют линию пересечения поверхности Земли плоскостью, проходящей

через ось вращения Земли и данную точку.
(начальный меридиан – Гринвичский)
Параллелью точки называют линию пересечения поверхности Земли плоскостью, перпендикулярной оси вращения Земли и проходящей через данную точку
(начальная параллель – экватор)
Астрономическая система координатМеридианом точки называют линию пересечения поверхности Земли плоскостью, проходящей через ось вращения Земли и данную

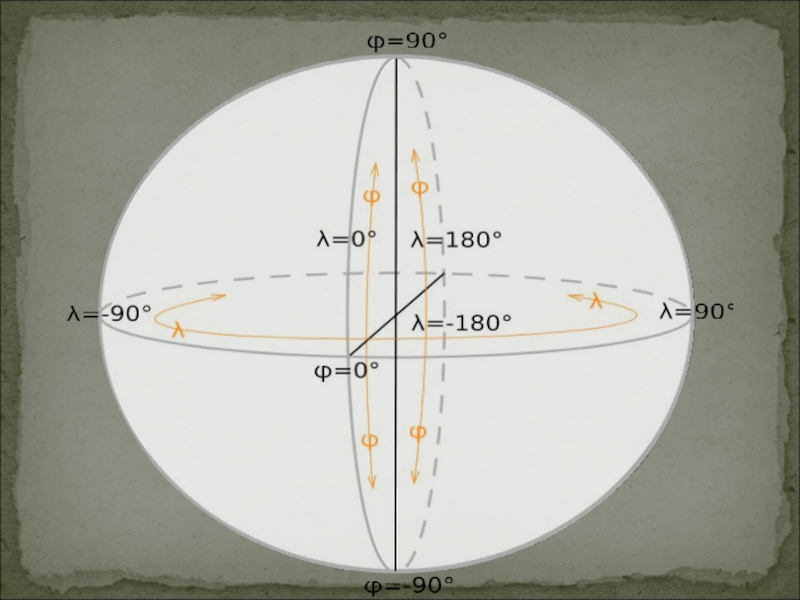

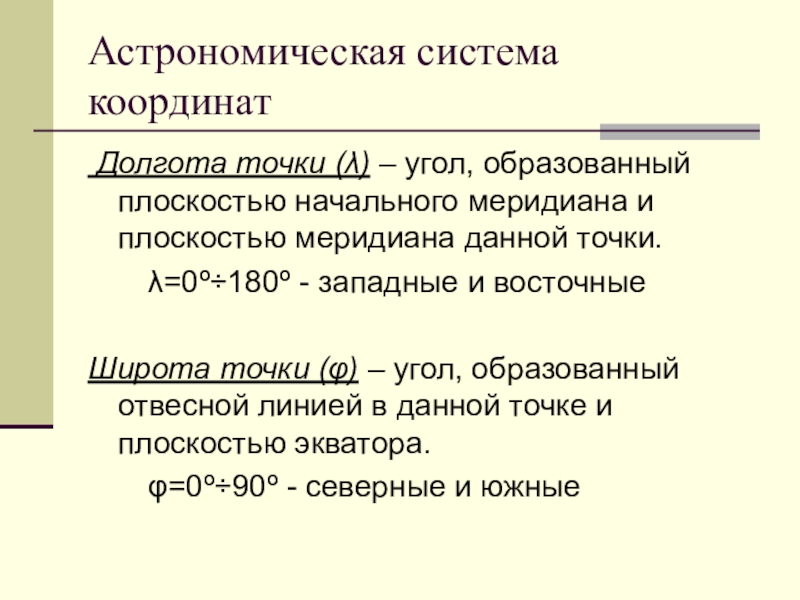

Слайд 20Астрономическая система координат
Долгота точки (λ) – угол, образованный плоскостью начального

меридиана и плоскостью меридиана данной точки.
λ=0º÷180º - западные и восточные

Широта точки (φ) – угол, образованный отвесной линией в данной точке и плоскостью экватора.
φ=0º÷90º - северные и южные
Астрономическая система координат Долгота точки (λ) – угол, образованный плоскостью начального меридиана и плоскостью меридиана данной точки.

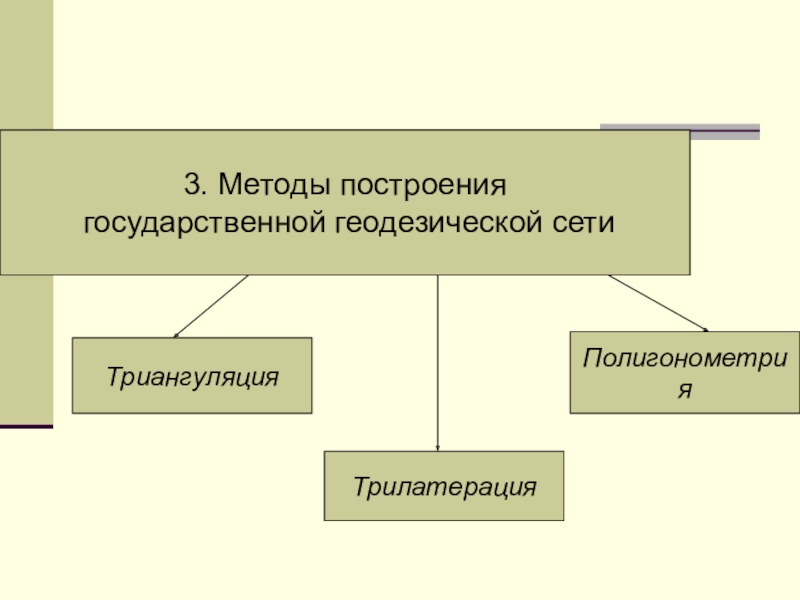

Слайд 22
3. Методы построения
государственной геодезической сети
Триангуляция
Трилатерация
Полигонометрия

3. Методы построения государственной геодезической сетиТриангуляцияТрилатерацияПолигонометрия

Слайд 23Методы построения Государственной геодезической сети
1. Триангуляция – метод построения геодезической сети

в виде примыкающих друг к другу треугольников, в которых определены их углы и одна из сторон, называемая базис. Все остальные стороны вычисляют по тригонометрическим формулам.

Методы построения Государственной геодезической сети1. Триангуляция – метод построения геодезической сети в виде примыкающих друг к другу

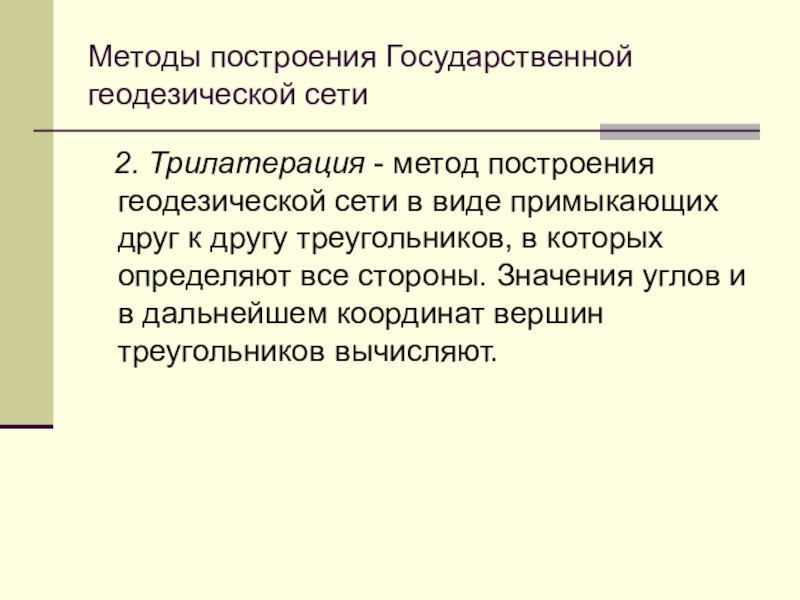

Слайд 24Методы построения Государственной геодезической сети
2. Трилатерация - метод построения

геодезической сети в виде примыкающих друг к другу треугольников, в которых определяют все стороны. Значения углов и в дальнейшем координат вершин треугольников вычисляют.
Методы построения Государственной геодезической сети 2. Трилатерация - метод построения геодезической сети в виде примыкающих друг

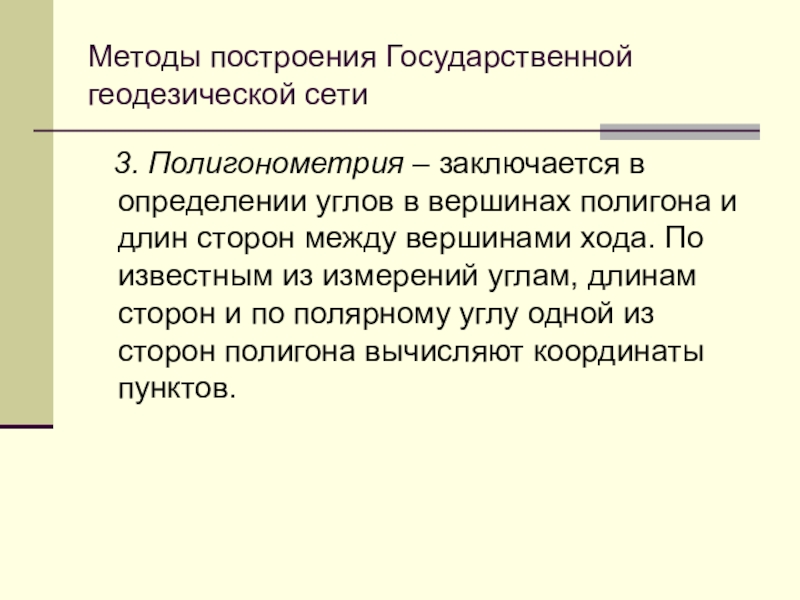

Слайд 25Методы построения Государственной геодезической сети
3. Полигонометрия – заключается в

определении углов в вершинах полигона и длин сторон между вершинами хода. По известным из измерений углам, длинам сторон и по полярному углу одной из сторон полигона вычисляют координаты пунктов.
Методы построения Государственной геодезической сети 3. Полигонометрия – заключается в определении углов в вершинах полигона и

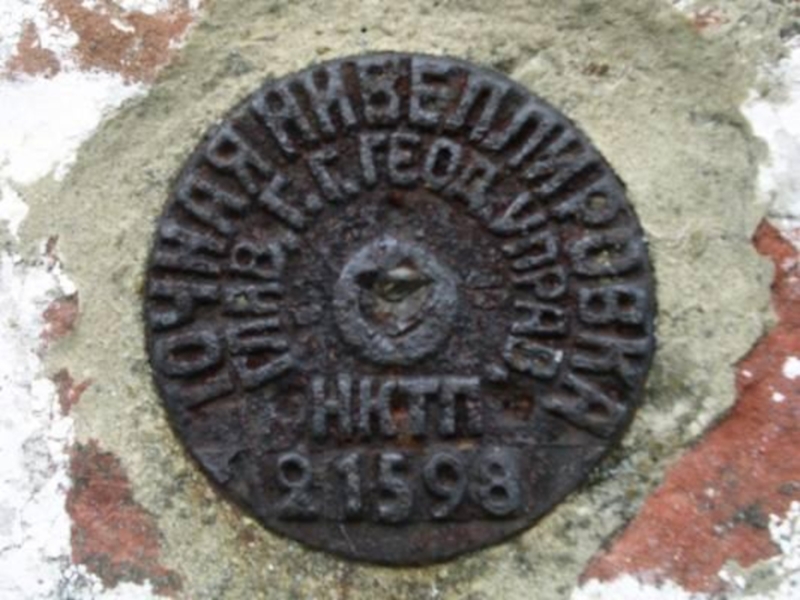

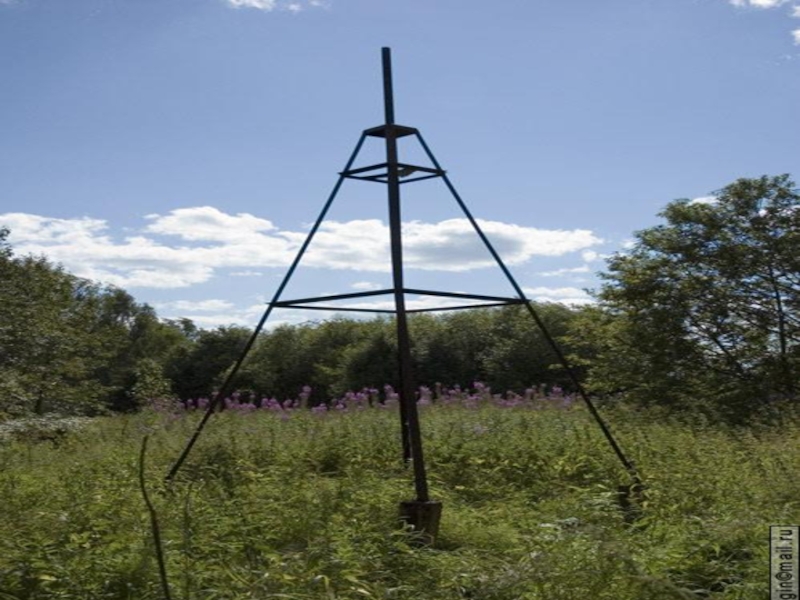

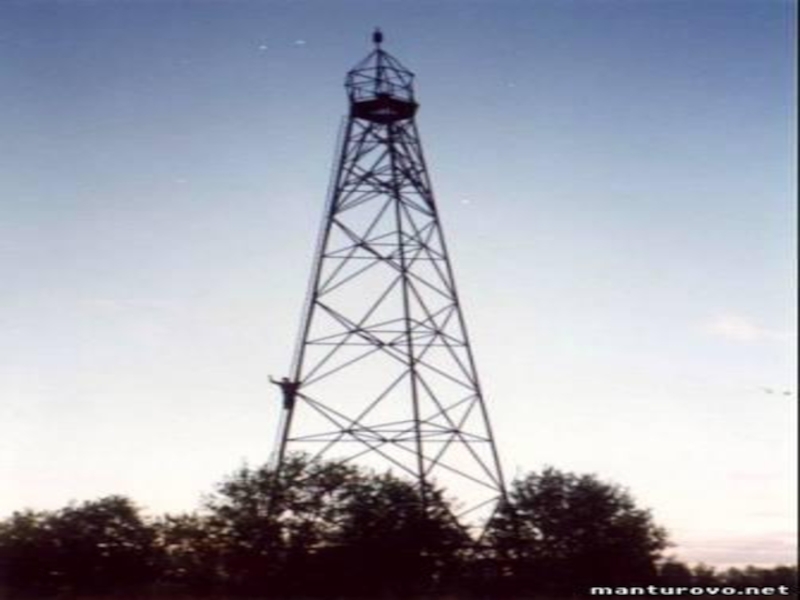

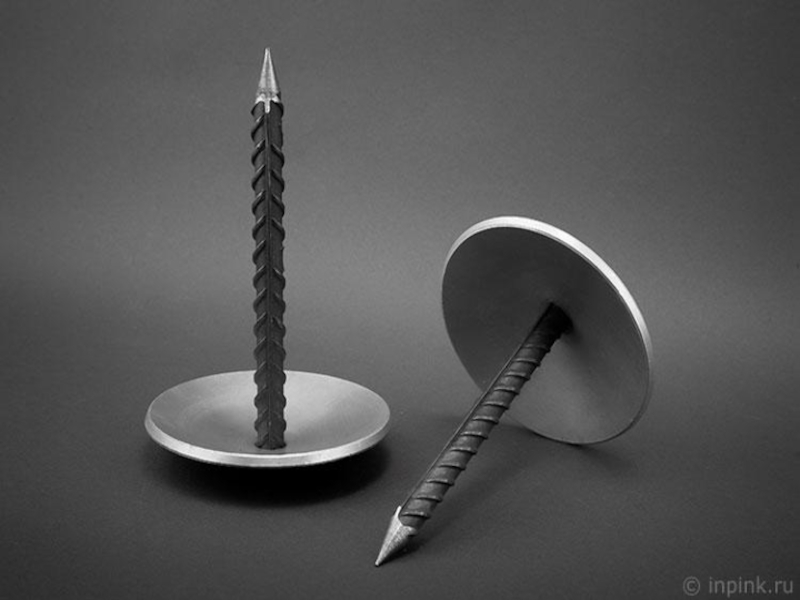

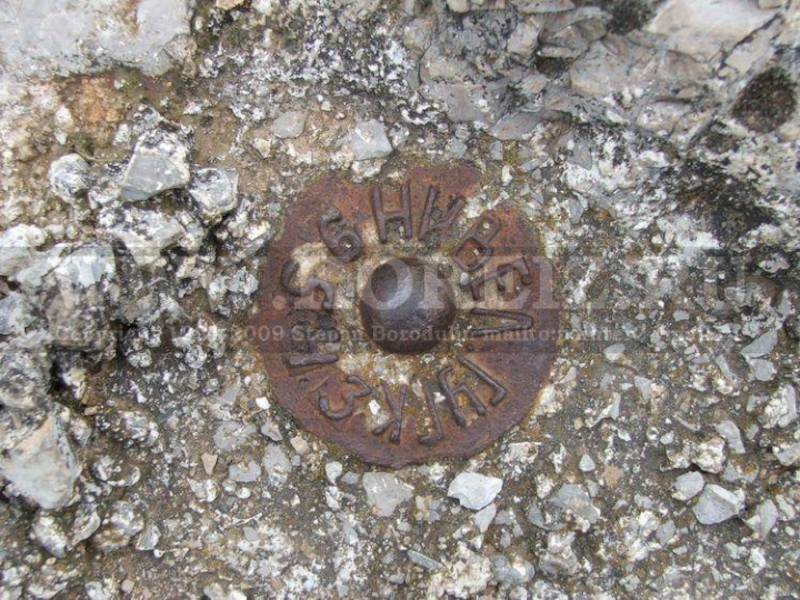

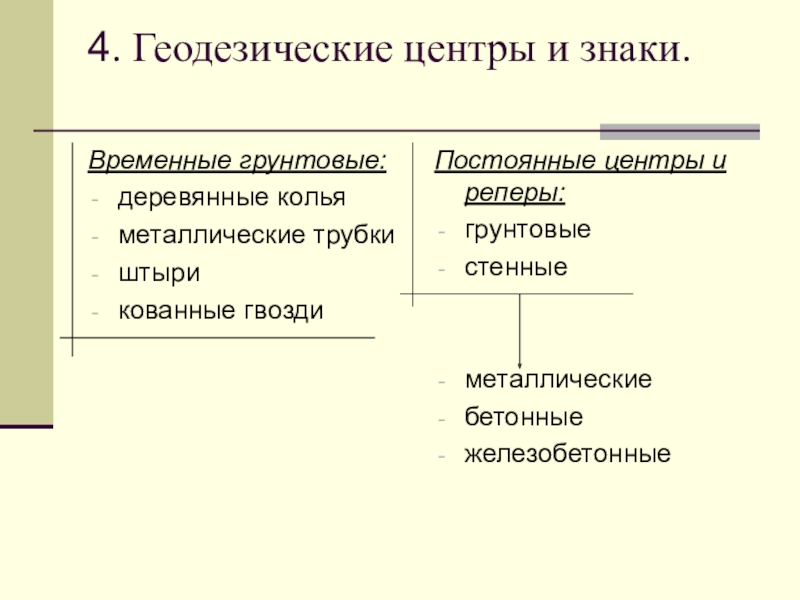

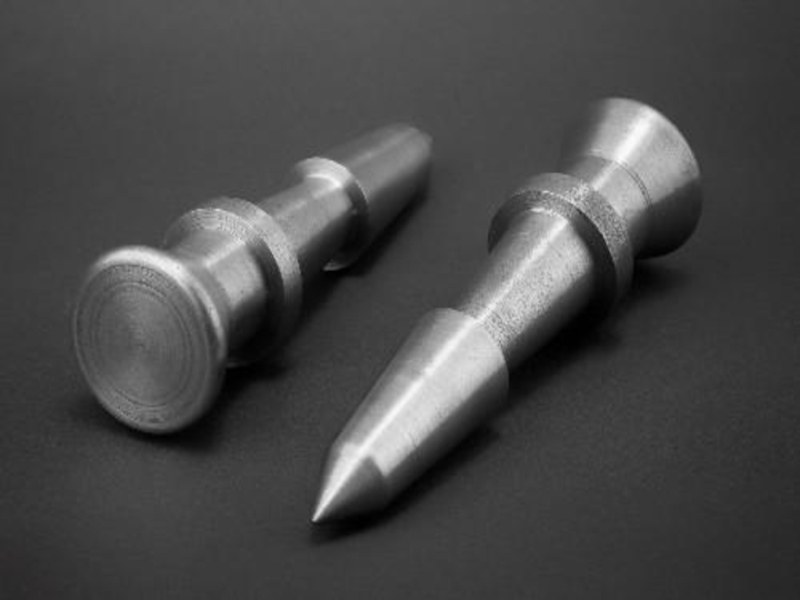

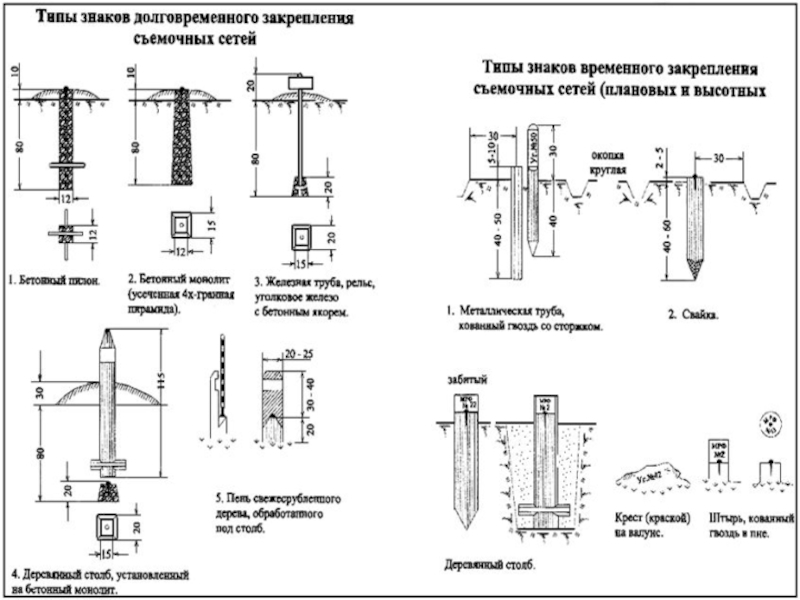

Слайд 264. Геодезические центры и знаки.
Временные грунтовые:
деревянные колья
металлические трубки
штыри
кованные гвозди
Постоянные центры и

реперы:
грунтовые
стенные


металлические
бетонные
железобетонные


4. Геодезические центры и знаки. Временные грунтовые:деревянные кольяметаллические трубкиштырикованные гвоздиПостоянные центры и реперы:грунтовыестенныеметаллическиебетонныежелезобетонные

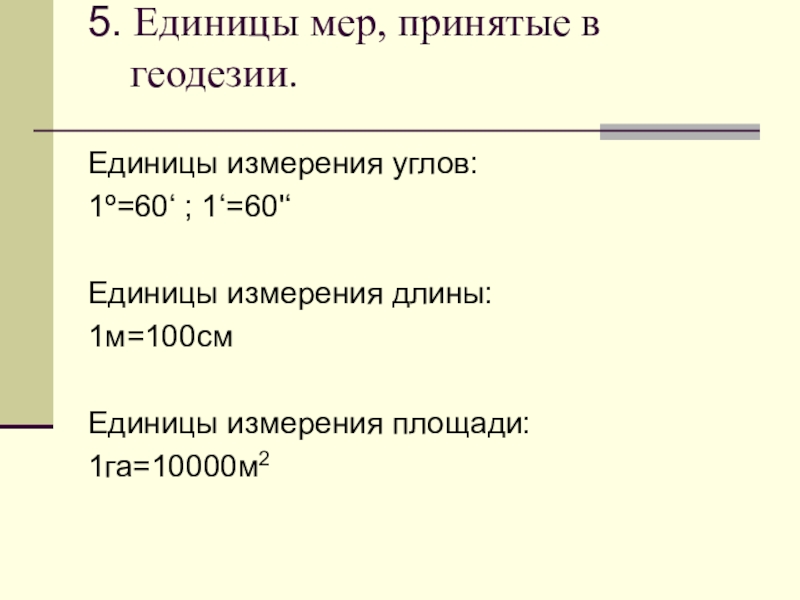

Слайд 365. Единицы мер, принятые в геодезии.
Единицы измерения углов:
1º=60‘ ; 1‘=60'‘

Единицы

измерения длины:
1м=100см

Единицы измерения площади:
1га=10000м2
5. Единицы мер, принятые в геодезии. Единицы измерения углов:1º=60‘ ; 1‘=60'‘Единицы измерения длины:1м=100смЕдиницы измерения площади:1га=10000м2

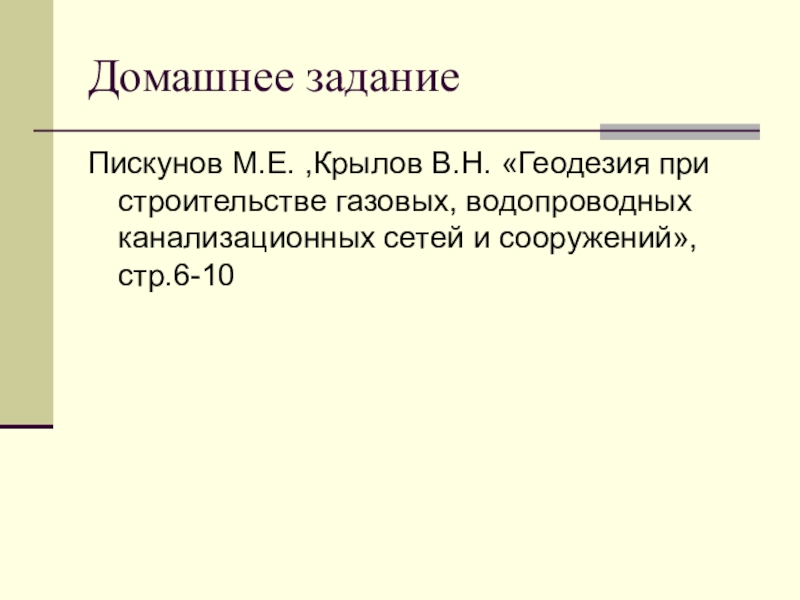

Слайд 37Домашнее задание
Пискунов М.Е. ,Крылов В.Н. «Геодезия при строительстве газовых, водопроводных канализационных

сетей и сооружений», стр.6-10

Домашнее заданиеПискунов М.Е. ,Крылов В.Н. «Геодезия при строительстве газовых, водопроводных канализационных сетей и сооружений», стр.6-10
