Презентация, доклад по теме Токарные резцы
Содержание
- 1. Презентация по теме Токарные резцы
- 2. Оглавление:1. Определение токарных резцов2. Элементы токарного резца3.
- 3. Резец — режущий инструмент с одним прямым,
- 4. Элементы токарного проходного резца: 1 - вспомогательная режущая
- 5. Проходной резецПроходной резец предназначен для точения прямых цилиндрических и конических поверхностей
- 6. Проходной, отогнутый, правыйПроходной, прямой, правыйПроходной, отогнутый, левыйДля
- 7. ПОДРЕЗНОЙ РЕЗЕЦПодрезной резец предназначен для подрезания торцов заготовки и получения угла в 900
- 8. ОТРЕЗНОЙ РЕЗЕЦОтрезной резец предназначен для отрезания заготовкиДля

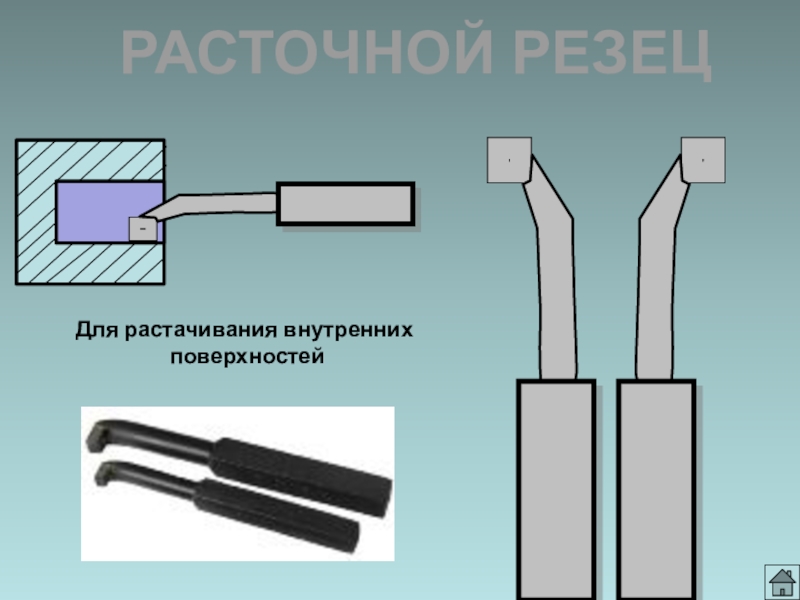

- 9. РАСТОЧНОЙ РЕЗЕЦДля растачивания внутренних поверхностей
- 10. ФАСОННЫЕ РЕЗЕЦЫРезьбовой резецФасонные резцы имеют специальную(фасонную) форму главной режущей кромки

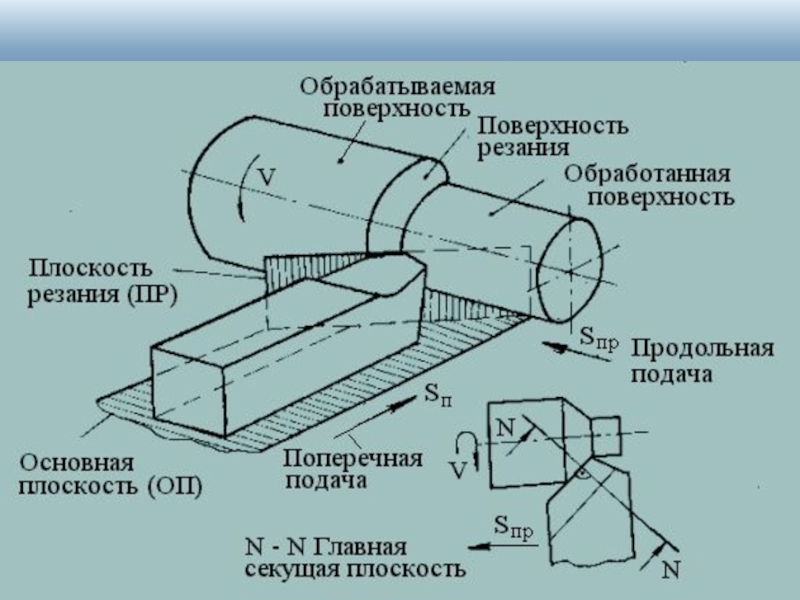

- 11. Слайд 11
- 12. Слайд 12
- 13. Токарные резцы: а— проходной прямой; б— проходной

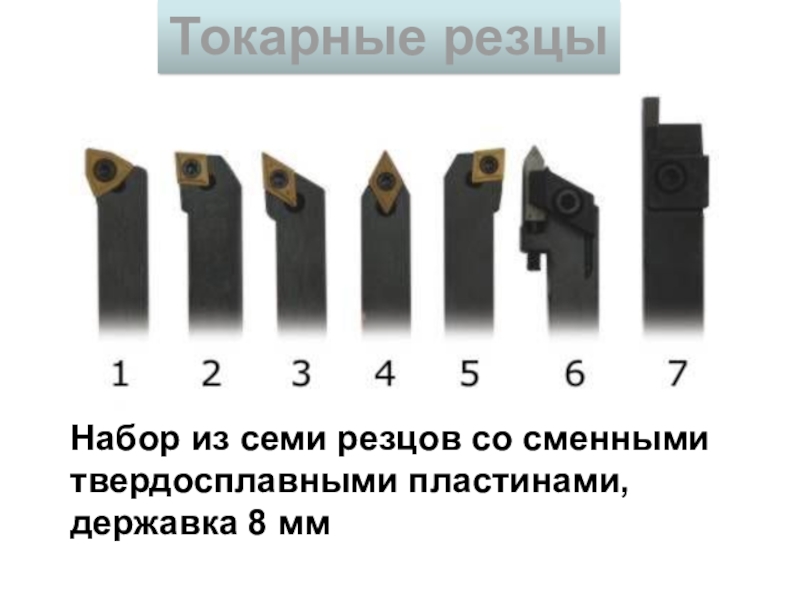

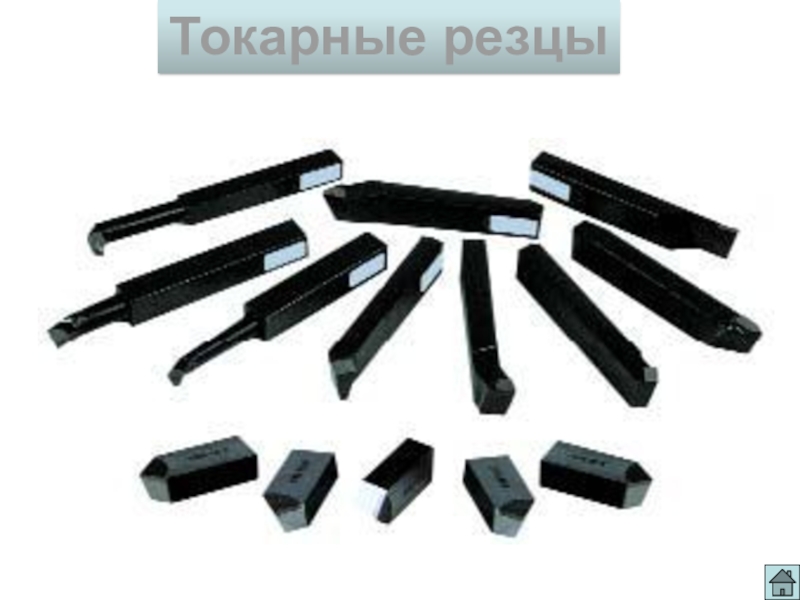

- 14. Набор из семи резцов со сменными твердосплавными пластинами, державка 8 мм Токарные резцы

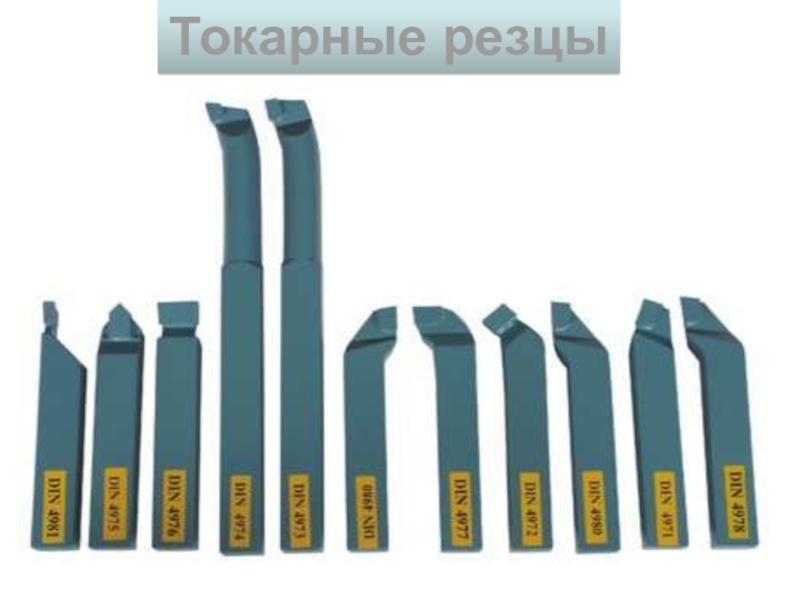

- 15. Токарные резцы
- 16. Токарные резцы
- 17. Токарные резцы
- 18. К О Н Е Ц

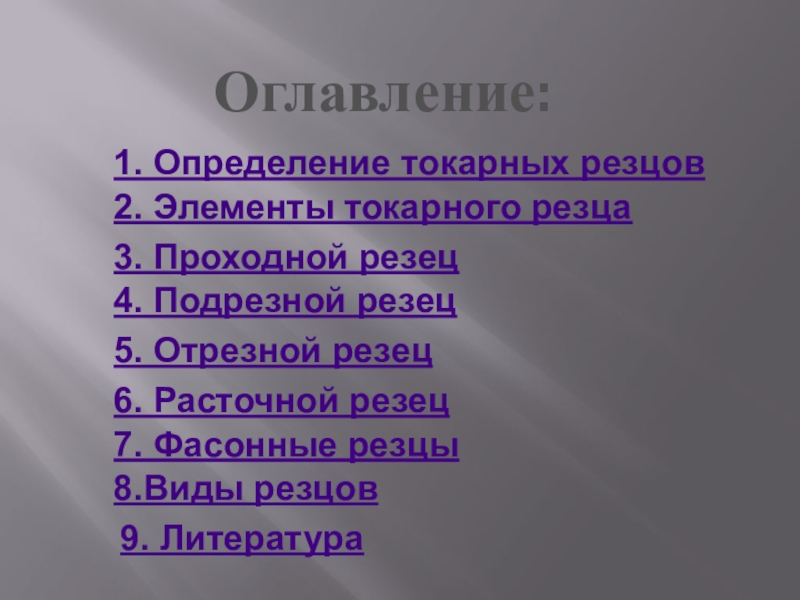

Оглавление:1. Определение токарных резцов2. Элементы токарного резца3. Проходной резец4. Подрезной резец5. Отрезной резец6. Расточной резец7. Фасонные резцы8.Виды резцов9. Литература
Слайд 2Оглавление:
1. Определение токарных резцов
2. Элементы токарного резца
3. Проходной резец
4. Подрезной резец
5.
Отрезной резец
6. Расточной резец
7. Фасонные резцы
8.Виды резцов
9. Литература

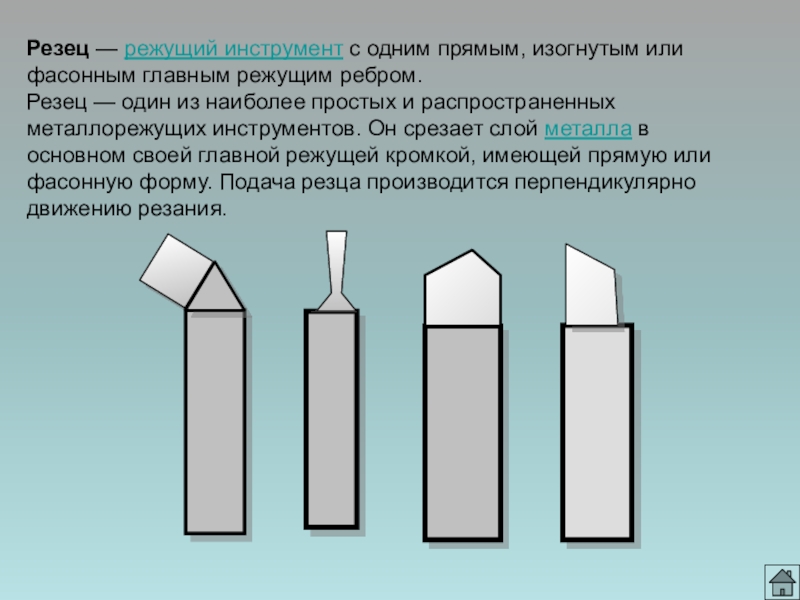

Слайд 3Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным
режущим ребром.
Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.
Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.

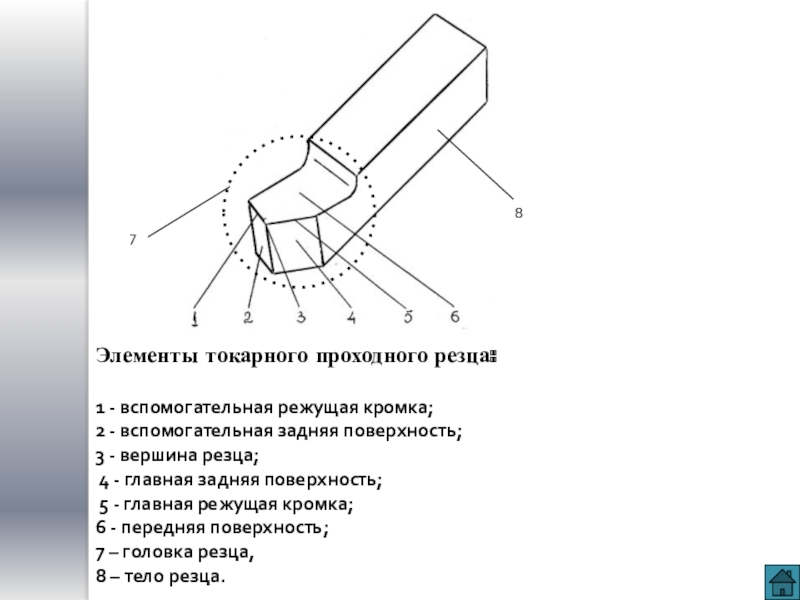

Слайд 4Элементы токарного проходного резца:
1 - вспомогательная режущая кромка;
2 - вспомогательная задняя поверхность;
3 - вершина
резца;
4 - главная задняя поверхность;
5 - главная режущая кромка; 6 - передняя поверхность;
7 – головка резца,
8 – тело резца.
4 - главная задняя поверхность;
5 - главная режущая кромка; 6 - передняя поверхность;
7 – головка резца,
8 – тело резца.
7
8

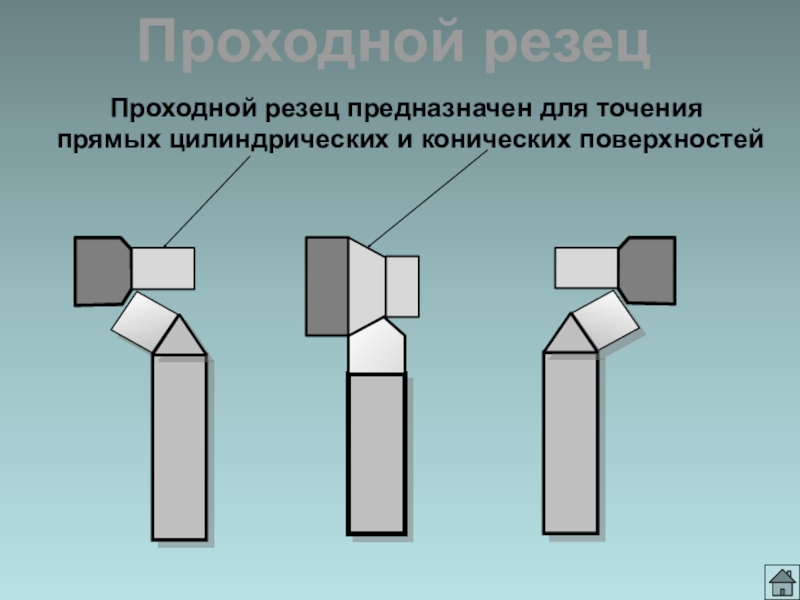

Слайд 5Проходной резец
Проходной резец предназначен для точения
прямых цилиндрических и конических поверхностей

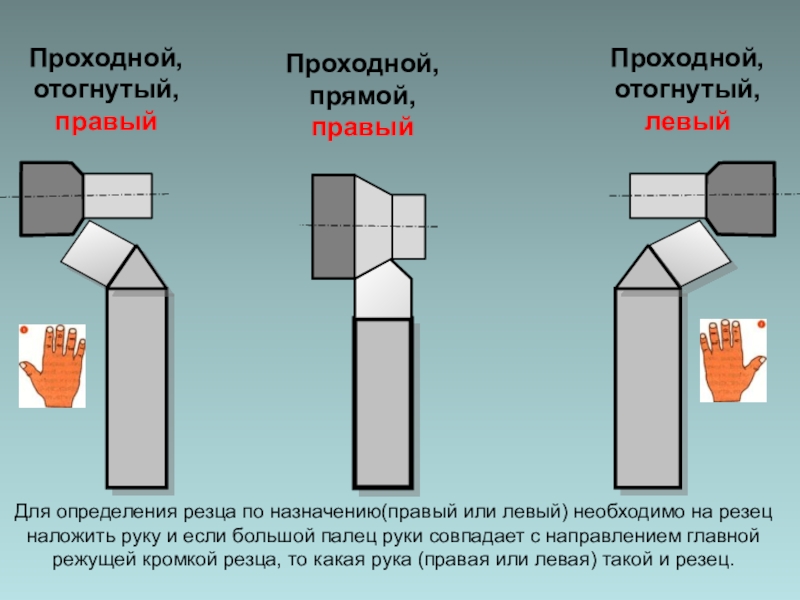

Слайд 6Проходной, отогнутый, правый
Проходной, прямой, правый
Проходной, отогнутый, левый
Для определения резца по назначению(правый
или левый) необходимо на резец наложить руку и если большой палец руки совпадает с направлением главной режущей кромкой резца, то какая рука (правая или левая) такой и резец.

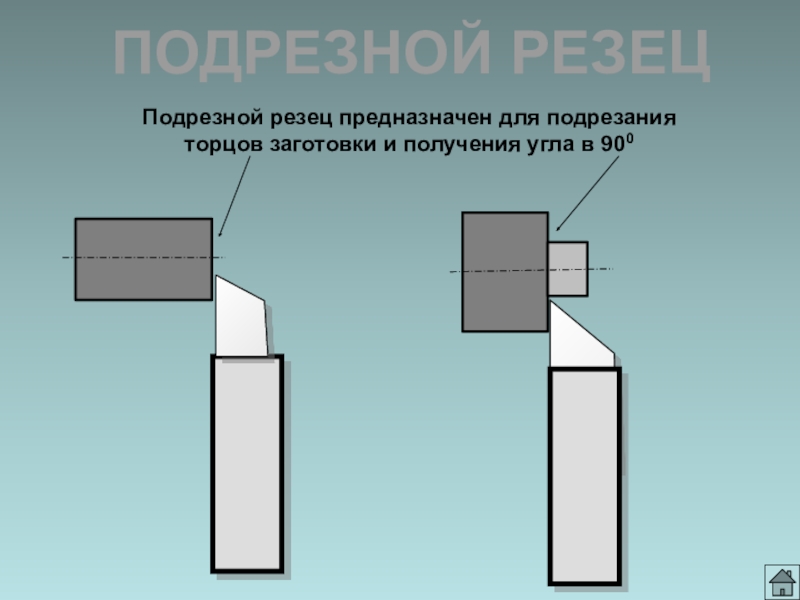

Слайд 7ПОДРЕЗНОЙ РЕЗЕЦ
Подрезной резец предназначен для подрезания
торцов заготовки и получения угла
в 900

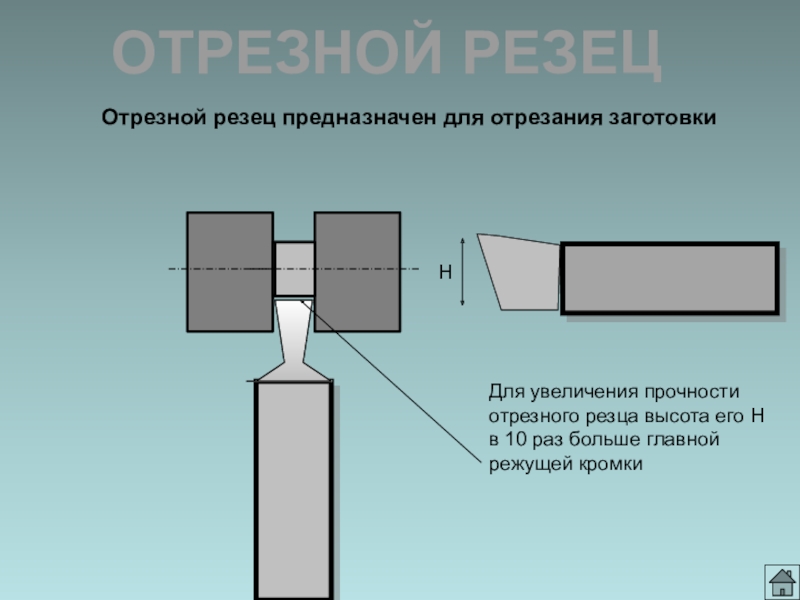

Слайд 8ОТРЕЗНОЙ РЕЗЕЦ
Отрезной резец предназначен для отрезания заготовки
Для увеличения прочности отрезного резца
высота его Н в 10 раз больше главной режущей кромки
Н

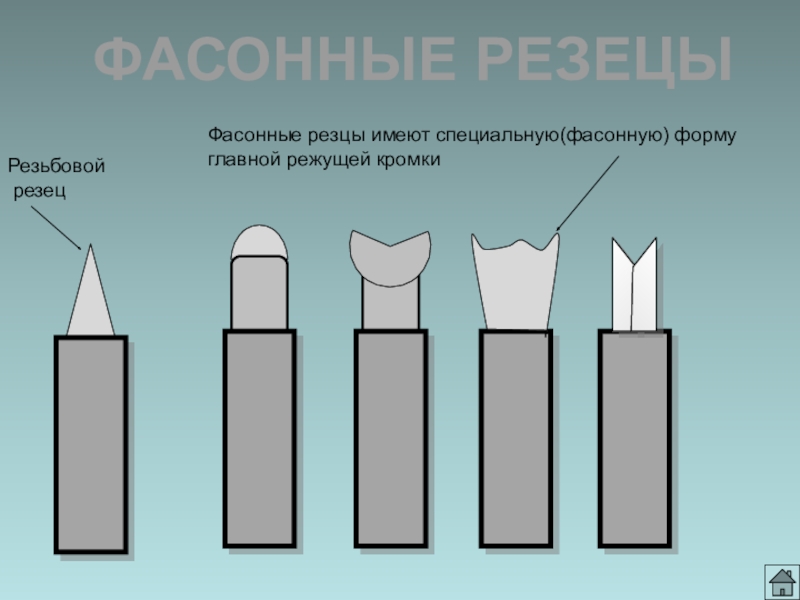

Слайд 10ФАСОННЫЕ РЕЗЕЦЫ
Резьбовой
резец
Фасонные резцы имеют специальную(фасонную) форму главной режущей кромки

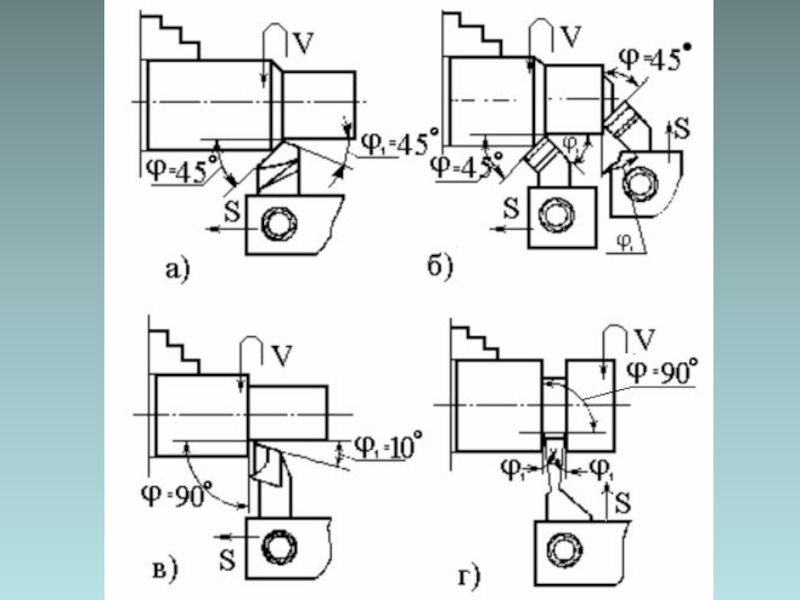

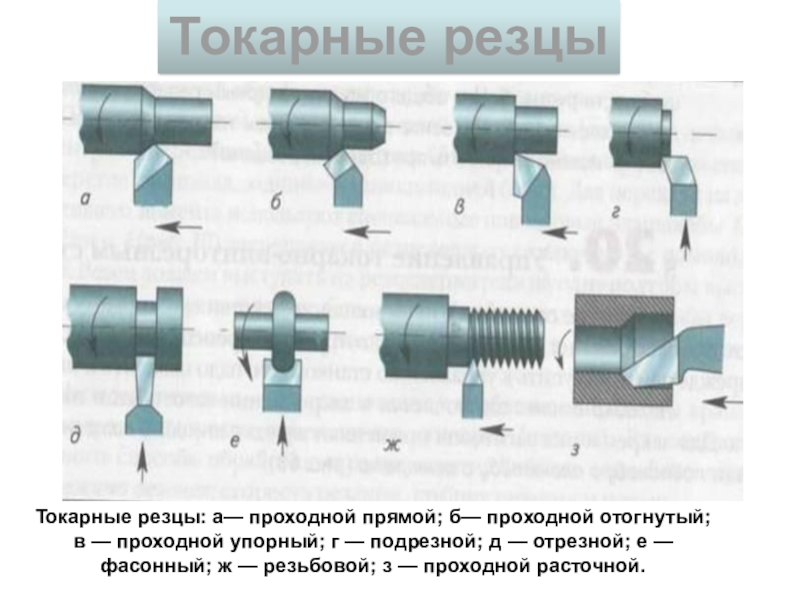

Слайд 13Токарные резцы: а— проходной прямой; б— проходной отогнутый;
в — проходной упорный;
г — подрезной; д — отрезной; е — фасонный; ж — резьбовой; з — проходной расточной.

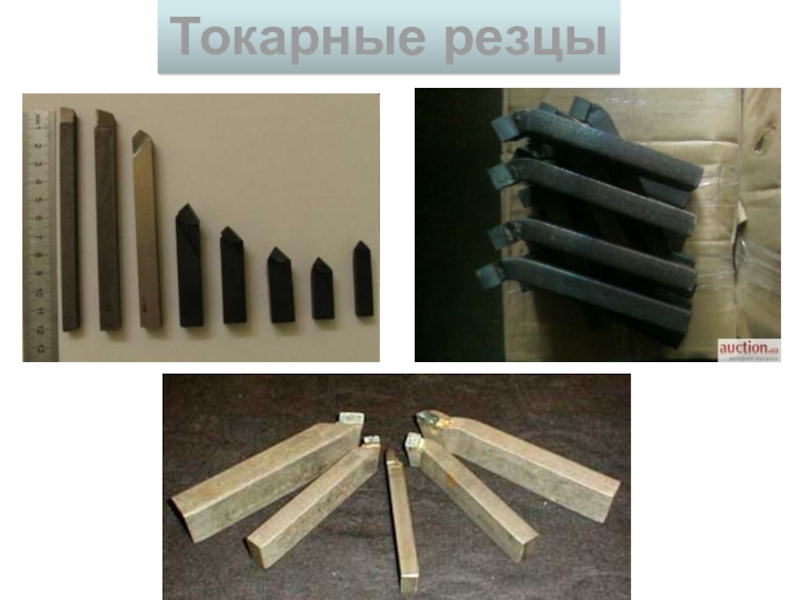

Токарные резцы
