Презентация, доклад по теме Рубка металла

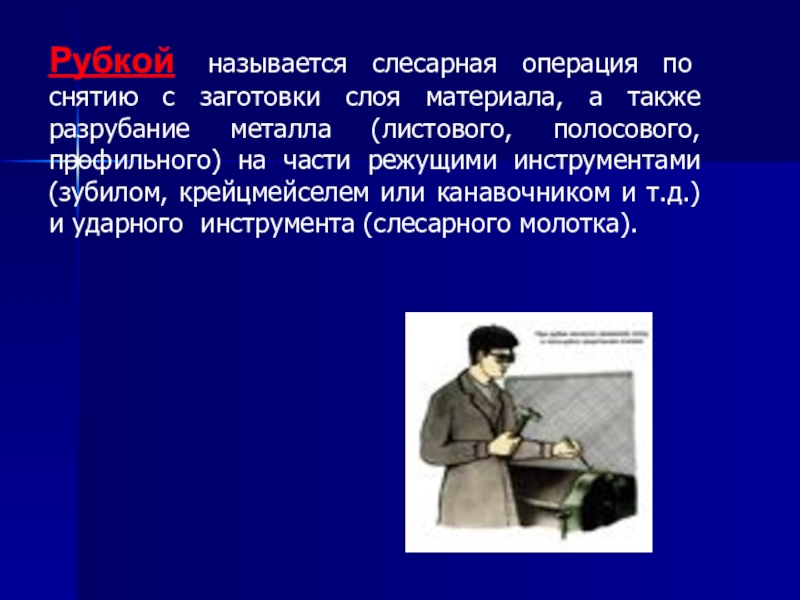

также разрубание металла (листового, полосового, профильного) на части режущими инструментами (зубилом, крейцмейселем или канавочником и т.д.) и ударного  инструмента (слесарного молотка).

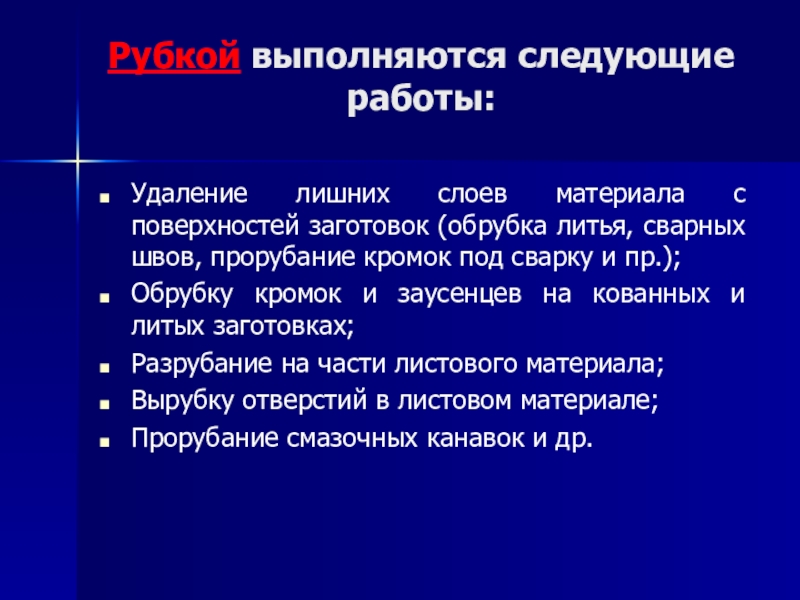

(обрубка литья, сварных швов, прорубание кромок под сварку и пр.);
Обрубку кромок и заусенцев на кованных и литых заготовках;
Разрубание на части листового материала;
Вырубку отверстий в листовом материале;
Прорубание смазочных канавок и др.

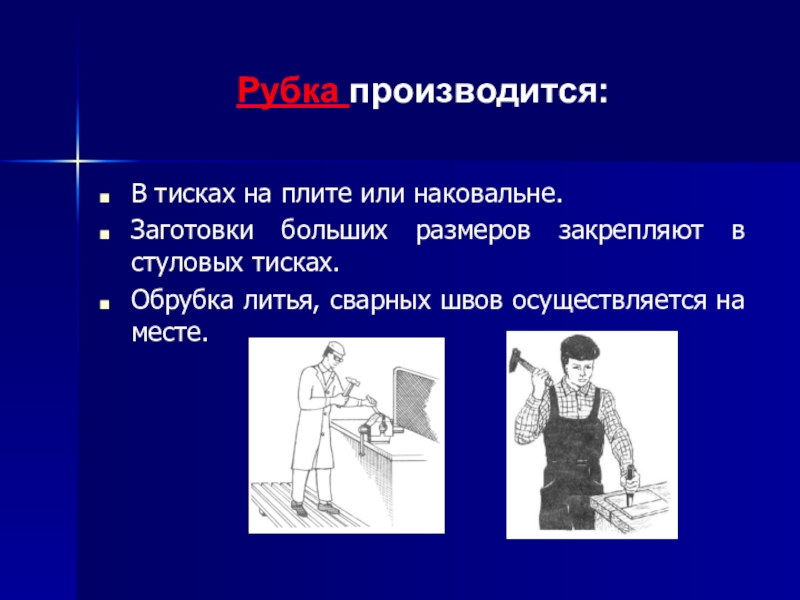

стуловых тисках.
Обрубка литья, сварных швов осуществляется на месте.

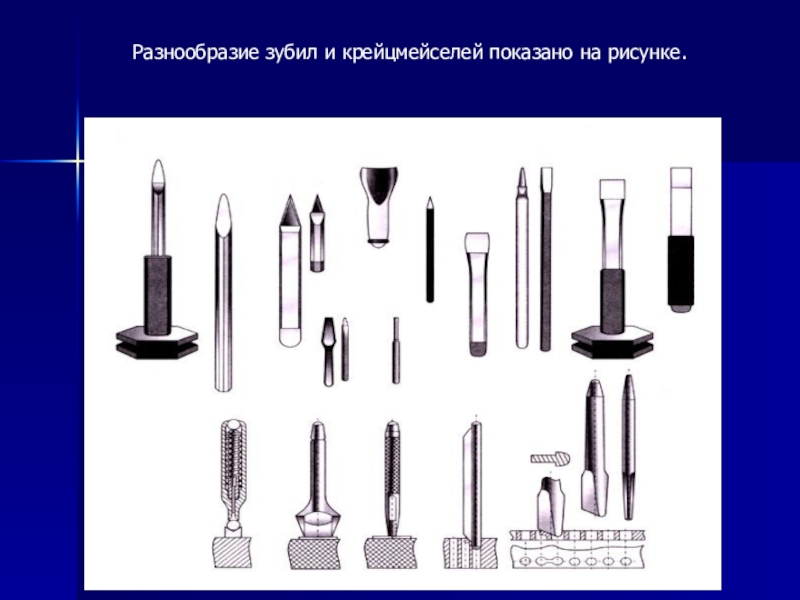

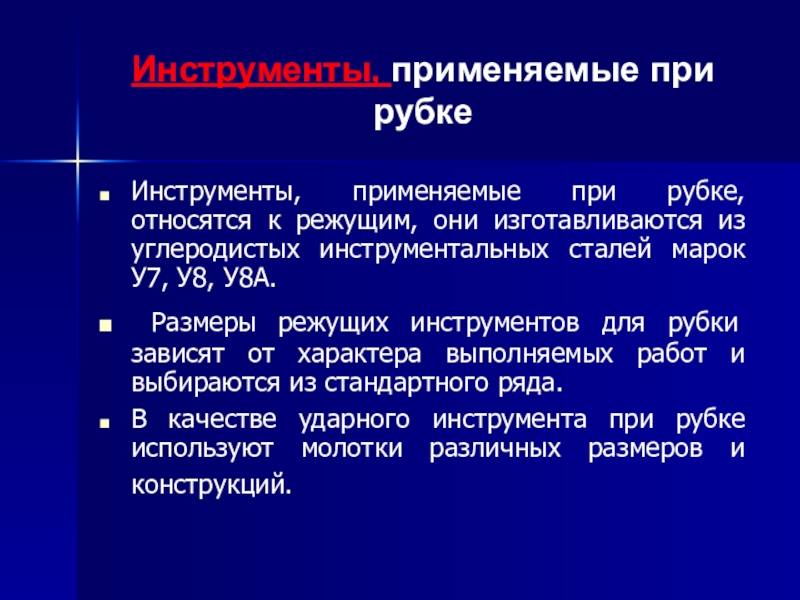

изготавливаются из углеродистых инструментальных сталей марок У7, У8, У8А.
Размеры режущих инструментов для рубки зависят от характера выполняемых работ и выбираются из стандартного ряда.
В качестве ударного инструмента при рубке используют молотки различных размеров и конструкций.

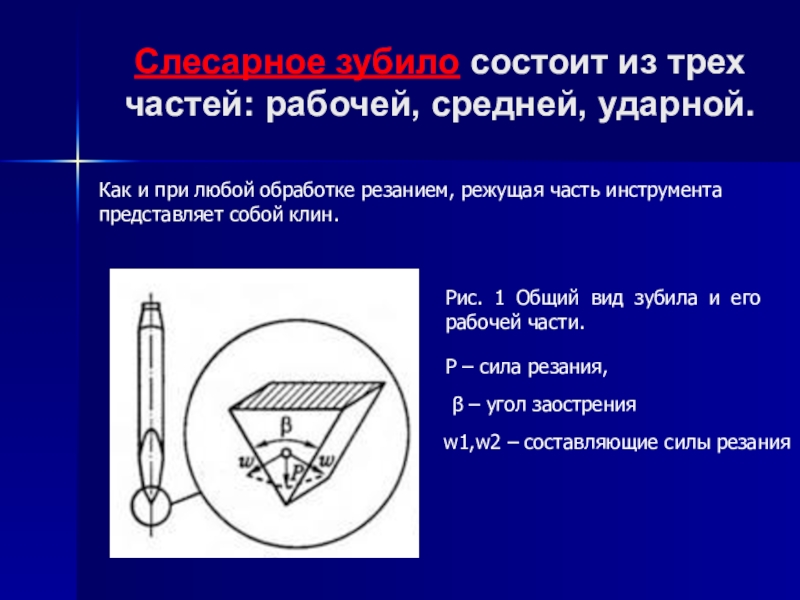

любой обработке резанием, режущая часть инструмента представляет собой клин.

Рис. 1 Общий вид зубила и его рабочей части.

Р – сила резания,

β – угол заострения

w1,w2 – составляющие силы резания

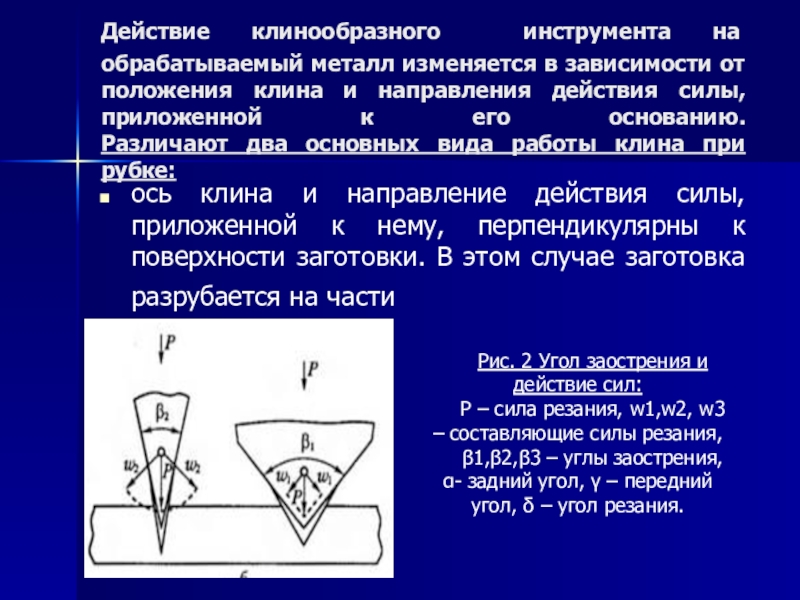

клина и направления действия силы, приложенной к его основанию. Различают два основных вида работы клина при рубке:

ось клина и направление действия силы, приложенной к нему, перпендикулярны к поверхности заготовки. В этом случае заготовка разрубается на части

Рис. 2 Угол заострения и действие сил:
Р – сила резания, w1,w2, w3 – составляющие силы резания,
β1,β2,β3 – углы заострения, α- задний угол, γ – передний угол, δ – угол резания.

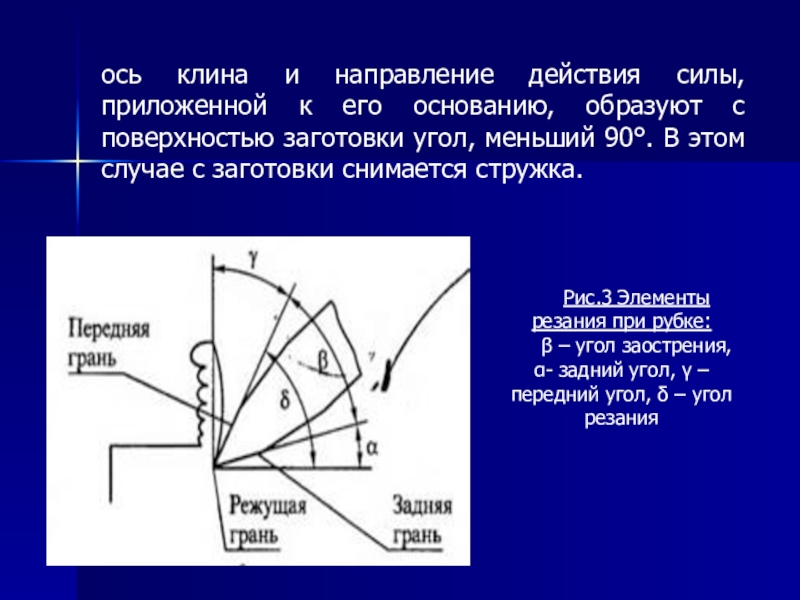

с поверхностью заготовки угол, меньший 90°. В этом случае с заготовки снимается стружка.

Рис.3 Элементы резания при рубке:
β – угол заострения, α- задний угол, γ – передний угол, δ – угол резания

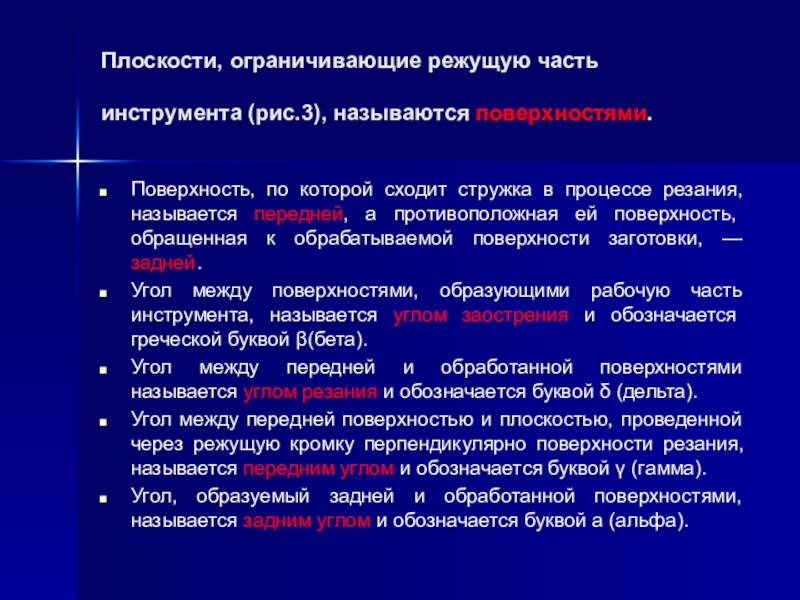

сходит стружка в процессе резания, называется передней, а противоположная ей поверхность, обращенная к обрабатываемой поверхности заготовки, — задней.
Угол между поверхностями, образующими рабочую часть инструмента, называется углом заострения и обозначается греческой буквой β(бета).
Угол между передней и обработанной поверхностями называется углом резания и обозначается буквой δ (дельта).
Угол между передней поверхностью и плоскостью, проведенной через режущую кромку перпендикулярно поверхности резания, называется передним углом и обозначается буквой γ (гамма).
Угол, образуемый задней и обработанной поверхностями, называется задним углом и обозначается буквой а (альфа).

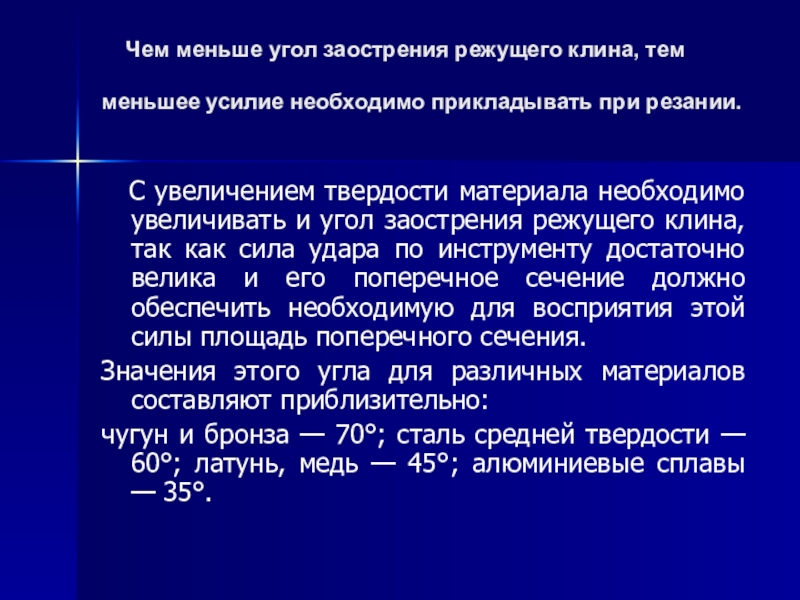

необходимо прикладывать при резании.

С увеличением твердости материала необходимо увеличивать и угол заострения режущего клина, так как сила удара по инструменту достаточно велика и его поперечное сечение должно обеспечить необходимую для восприятия этой силы площадь поперечного сечения.
Значения этого угла для различных материалов составляют приблизительно:
чугун и бронза — 70°; сталь средней твердости — 60°; латунь, медь — 45°; алюминиевые сплавы — 35°.

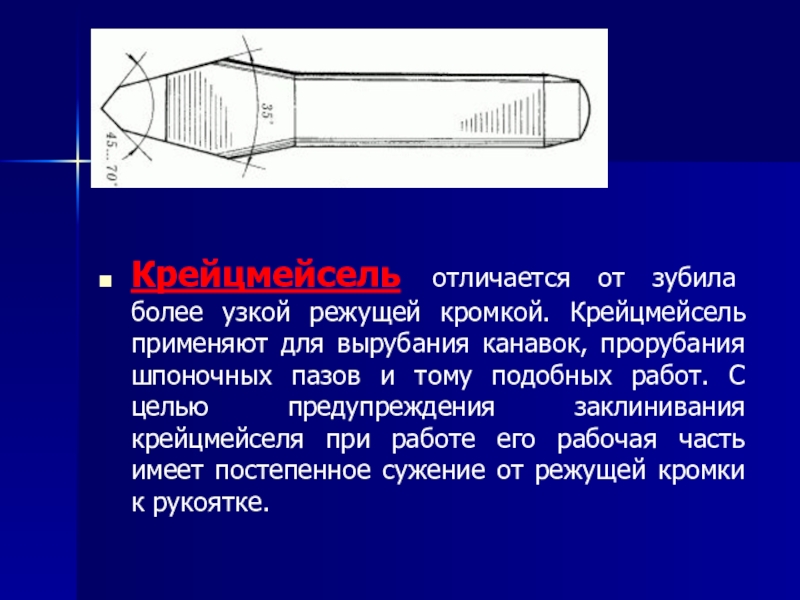

вырубания канавок, прорубания шпоночных пазов и тому подобных работ. С целью предупреждения заклинивания крейцмейселя при работе его рабочая часть имеет постепенное сужение от режущей кромки к рукоятке.

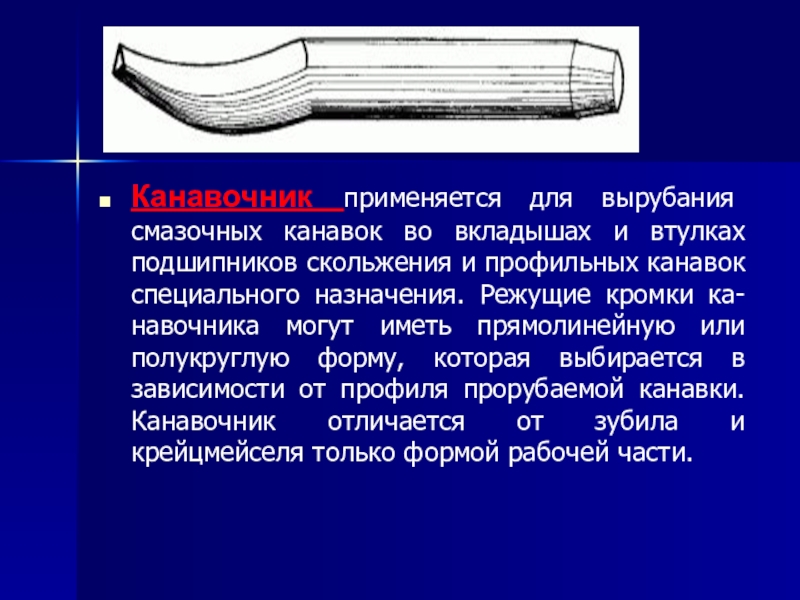

скольжения и профильных канавок специального назначения. Режущие кромки ка- навочника могут иметь прямолинейную или полукруглую форму, которая выбирается в зависимости от профиля прорубаемой канавки. Канавочник отличается от зубила и крейцмейселя только формой рабочей части.

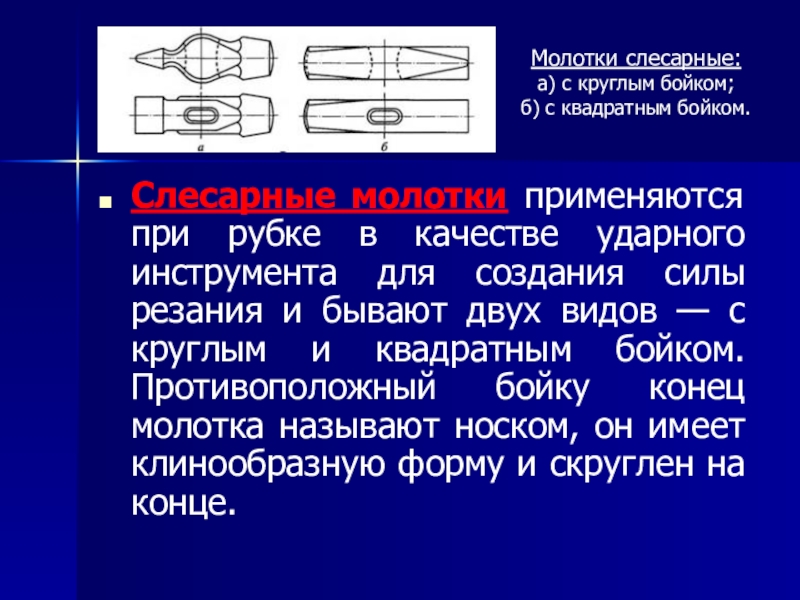

силы резания и бывают двух видов — с круглым и квадратным бойком. Противоположный бойку конец молотка называют носком, он имеет клинообразную форму и скруглен на конце.

Молотки слесарные:
а) с круглым бойком;
б) с квадратным бойком.

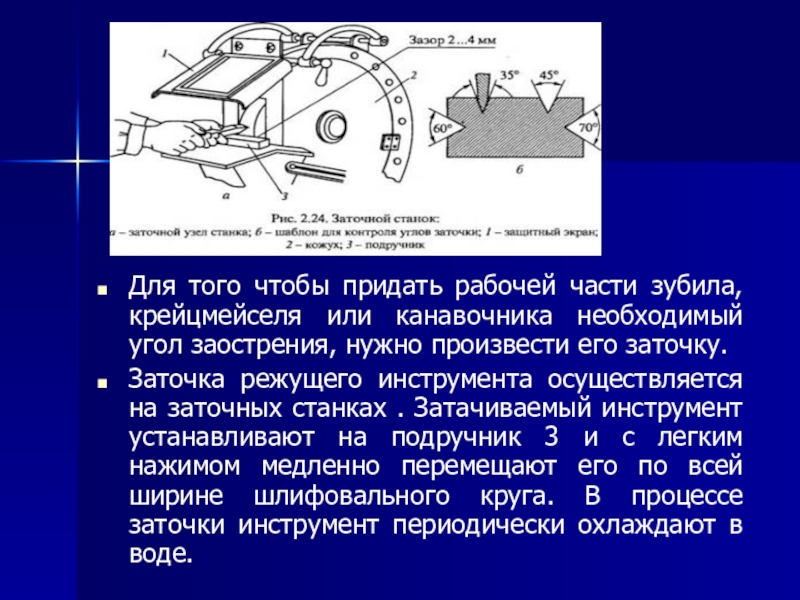

угол заострения, нужно произвести его заточку.
Заточка режущего инструмента осуществляется на заточных станках . Затачиваемый инструмент устанавливают на подручник 3 и с легким нажимом медленно перемещают его по всей ширине шлифовального круга. В процессе заточки инструмент периодически охлаждают в воде.
