Презентация, доклад по теме Разрезы
Содержание
- 1. Презентация по теме Разрезы
- 2. Организационный моментПроверка домашнего заданияСообщение темы и постановка
- 3. Вопросы:Разрез – изображение, полученное при мысленном рассечении
- 4. 3. Какие бывают разрезы по положению секущей
- 5. Фронтальный разрез – секущая плоскость параллельна фронтальной
- 6. Горизонтальный разрез -секущая плоскость, параллельна горизонтальной плоскости36.Какие
- 7. сложный разрез, образованный двумя и
- 8. Секущая плоскость пройдет вдоль ……оси симметрии детали,
- 9. Так как деталь симметрична, то правильнее соединить
- 10. горизонтальный разрез и два местных разреза10. Какой разрез целесообразно применить для данной детали?
- 11. 11. Какой разрез целесообразно применить для данной

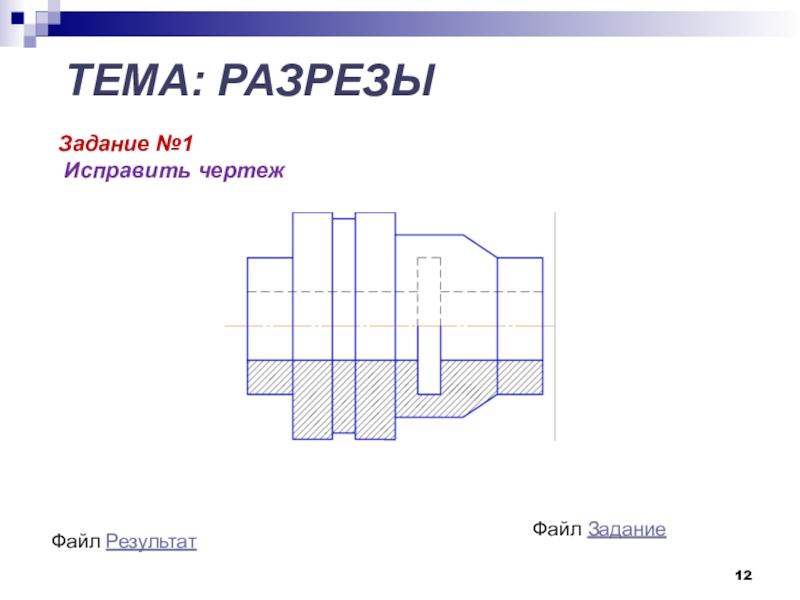

- 12. ТЕМА: РАЗРЕЗЫФайл РезультатФайл ЗаданиеЗадание №1 Исправить чертеж

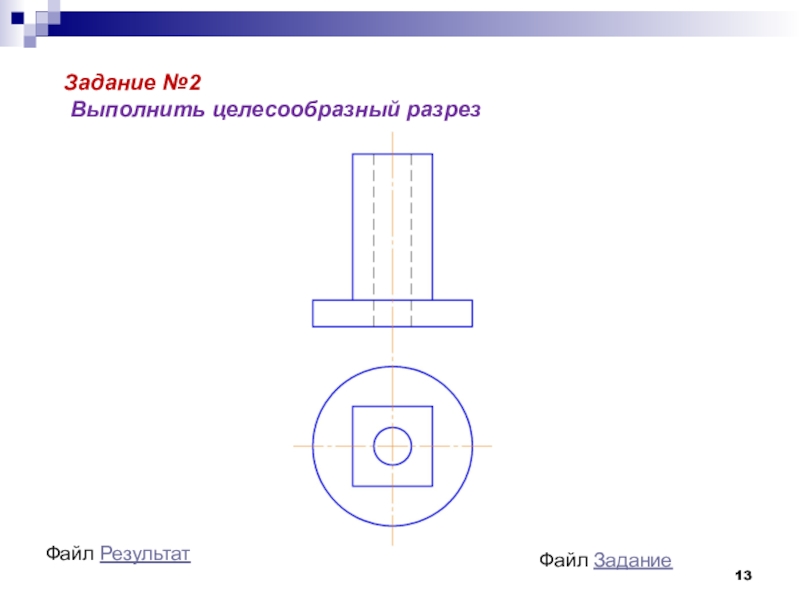

- 13. Файл ЗаданиеФайл РезультатЗадание №2 Выполнить целесообразный разрез

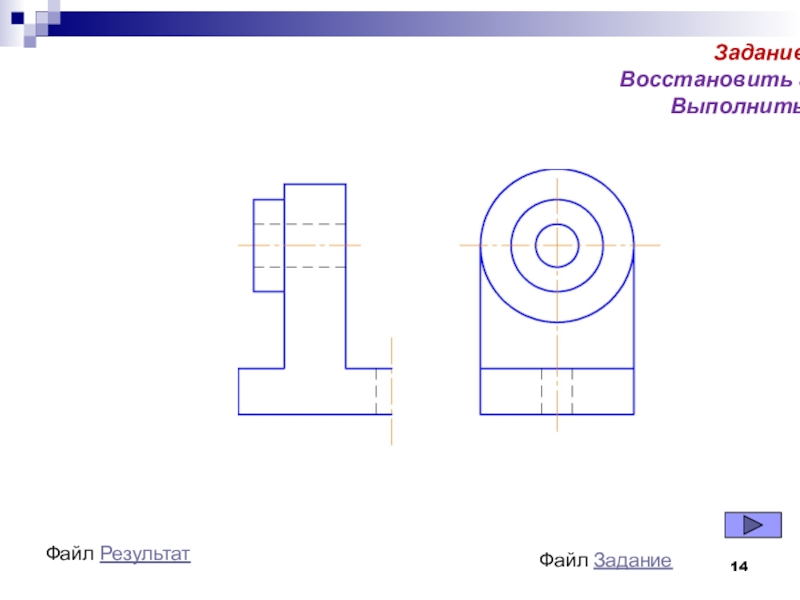

- 14. Задание №3 Восстановить главный вид Выполнить разрезФайл ЗаданиеФайл Результат
- 15. Практическая работа Файл
- 16. СтупенчатыйФайл Корпус (ступенчатый)2. Вставить деталь в чертеж,
- 17. Ломаный2. Вставить деталь в чертеж, оставить необходимые

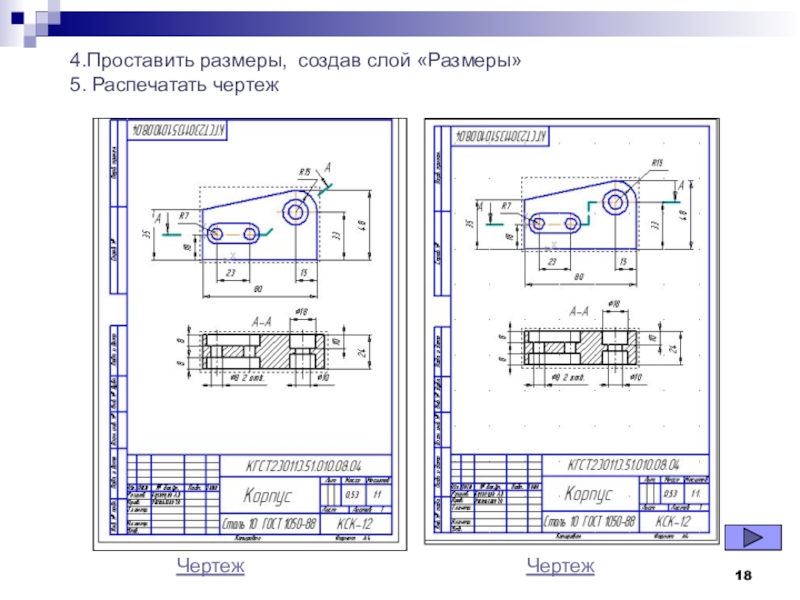

- 18. 4.Проставить размеры, создав слой «Размеры» 5. Распечатать чертежЧертежЧертеж
- 19. ПОДВЕДЕНИЕ ИТОГОВ Сегодня на уроке мы проверили, закрепили
- 20. Создать модель одной детали (Файл «Задание» отправить
Организационный моментПроверка домашнего заданияСообщение темы и постановка целейАктуализация опорных знаний Подведение итоговДомашнее заданиеСтруктура урока:Самостоятельная работа студентов План урока
Слайд 1Тип урока: Закрепления и совершенствования знаний и умений
Форма урока: Практическая работа
Тема
урока: Разрезы
Слайд 2Организационный момент
Проверка домашнего задания
Сообщение темы и постановка целей
Актуализация опорных знаний
Подведение
итогов
Домашнее задание

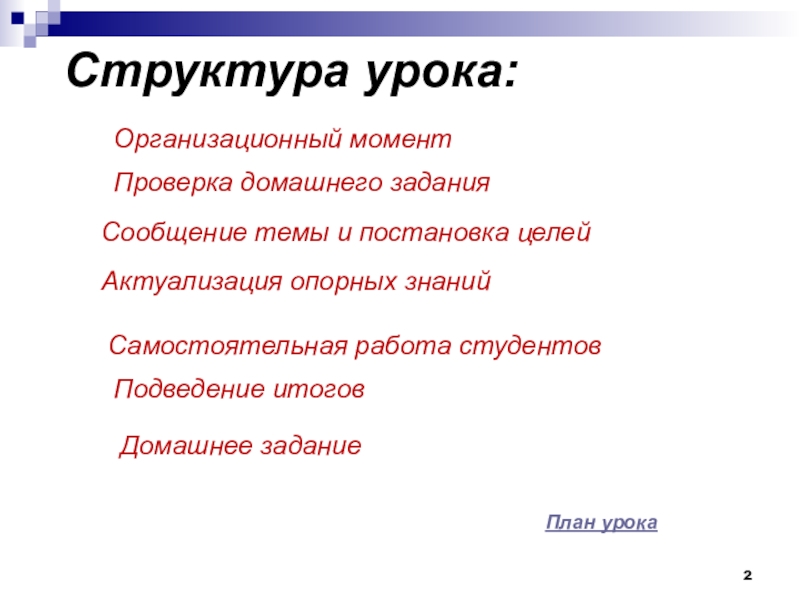

Структура урока:
Самостоятельная работа студентов
План урока
Слайд 3Вопросы:
Разрез – изображение, полученное при мысленном рассечении предмета
секущей плоскостью и
состоящее из изображения фигуры сечения и той
части детали, которая расположена за секущей плоскостью
части детали, которая расположена за секущей плоскостью

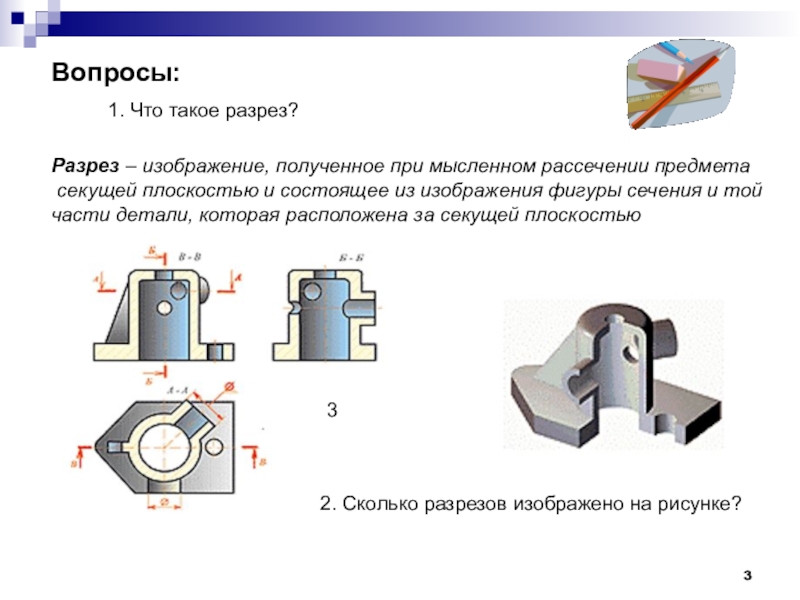

1. Что такое разрез?
2. Сколько разрезов изображено на рисунке?
3

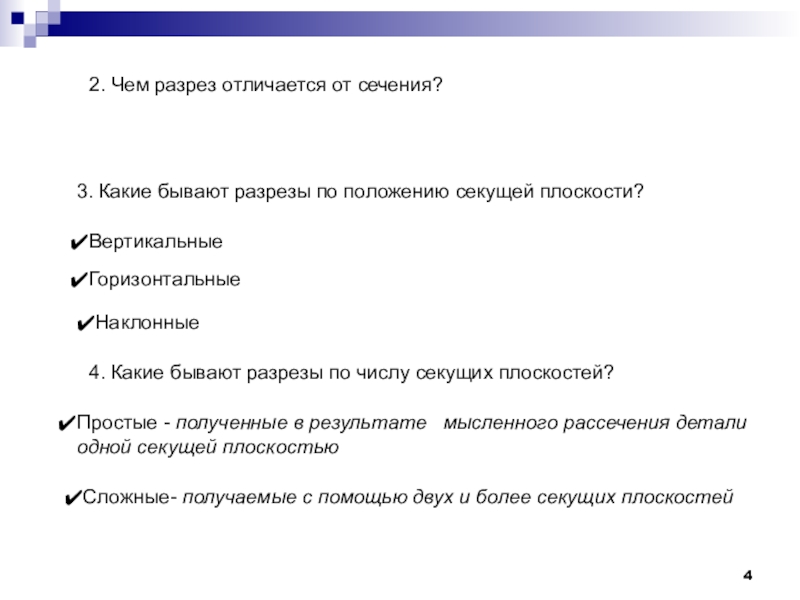

Слайд 43. Какие бывают разрезы по положению секущей плоскости?
2. Чем разрез отличается
от сечения?
Вертикальные
Горизонтальные
Наклонные
4. Какие бывают разрезы по числу секущих плоскостей?
Простые - полученные в результате мысленного рассечения детали одной секущей плоскостью
Сложные- получаемые с помощью двух и более секущих плоскостей

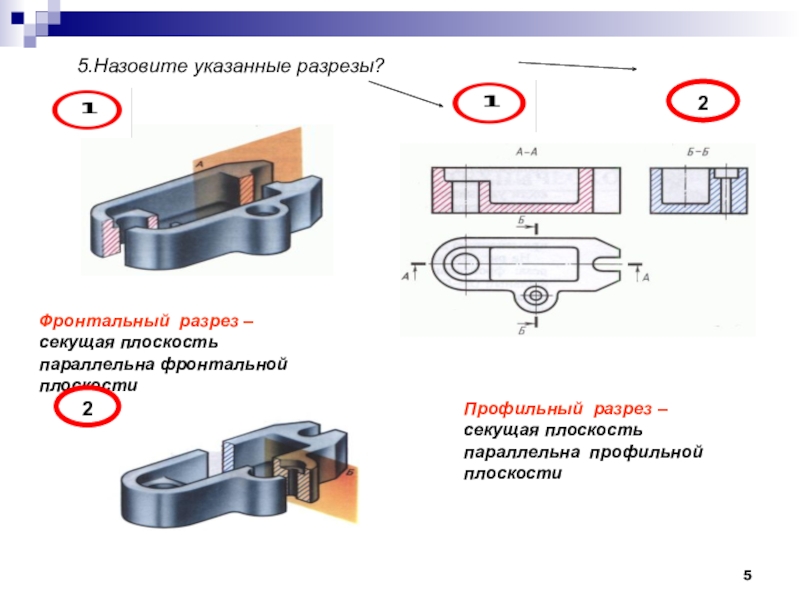

Слайд 5Фронтальный разрез – секущая плоскость параллельна фронтальной плоскости
2
Профильный разрез – секущая
плоскость параллельна профильной плоскости
2
5.Назовите указанные разрезы?
Слайд 6
Горизонтальный разрез -секущая плоскость, параллельна горизонтальной плоскости
3
6.Какие разрезы изображены на рисунке?
4
Ломаный
разрез - сложный разрез, образованный пересекающимися плоскостями
Слайд 7 сложный разрез, образованный двумя и более параллельными секущими плоскостями
Ступенчатый
горизонтальный разрез, образованный двумя секущими плоскостями и 2 местных разреза
Ступенчатый разрез - это
7. Дайте определение ступенчатого разреза?
8. Какие разрезы изображены?
Слайд 8Секущая плоскость пройдет вдоль …
…оси симметрии детали, параллельно фронтальной плоскости проекций
9.
Какой разрез целесообразно применить для данной детали?
Фронтальный

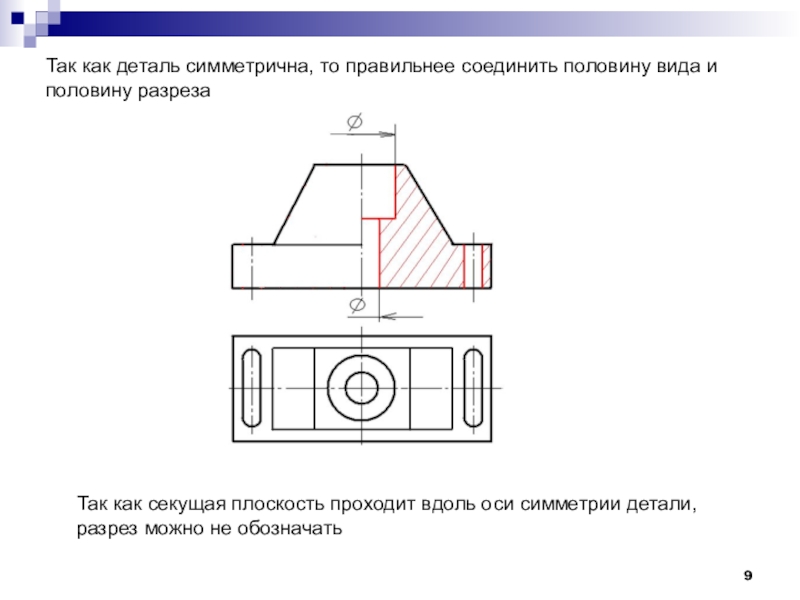

Слайд 9Так как деталь симметрична, то правильнее соединить половину вида и половину
разреза
Так как секущая плоскость проходит вдоль оси симметрии детали, разрез можно не обозначать

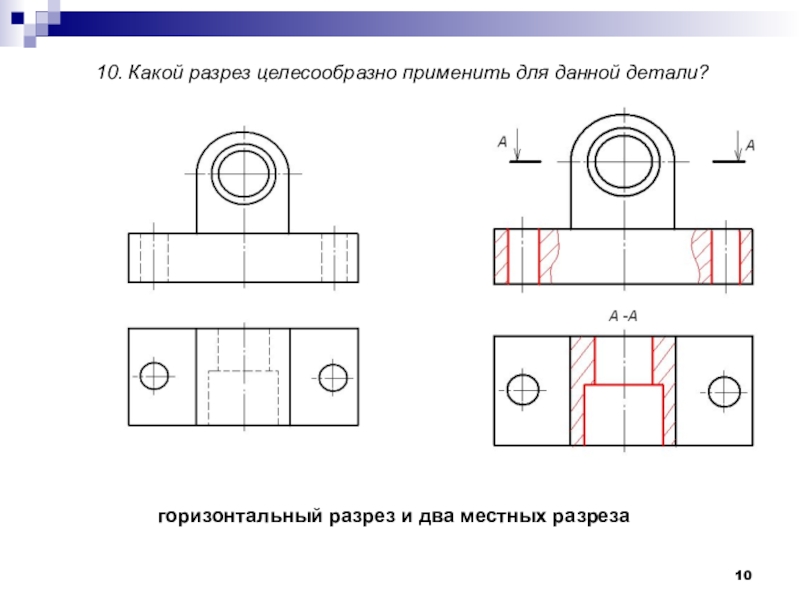

Слайд 10горизонтальный разрез и два местных разреза
10. Какой разрез целесообразно применить для
данной детали?

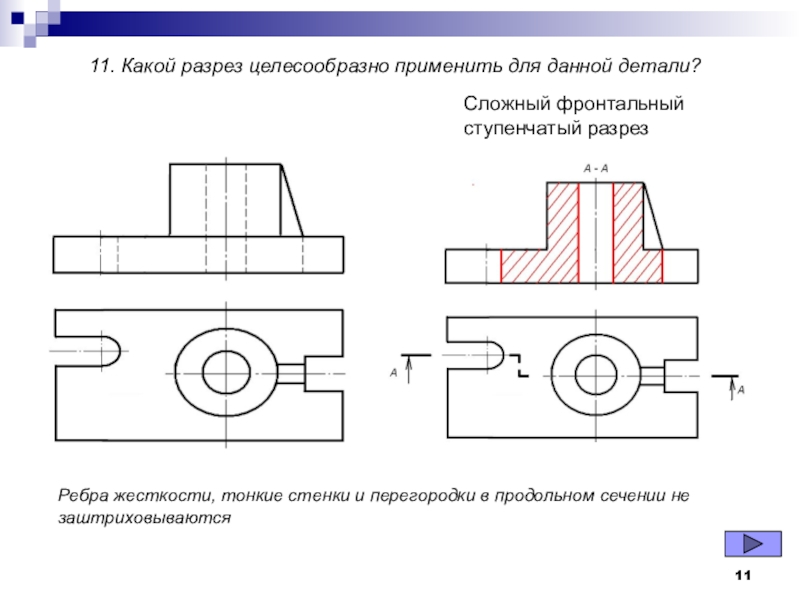

Слайд 1111. Какой разрез целесообразно применить для данной детали?
Сложный фронтальный ступенчатый
разрез
Ребра жесткости, тонкие стенки и перегородки в продольном сечении не заштриховываются
Слайд 15
Практическая работа
Файл Корпус

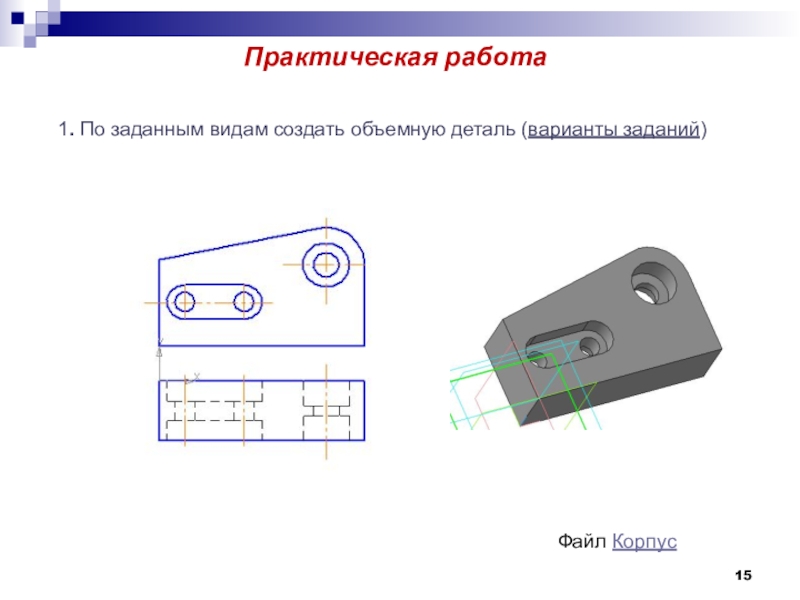

1. По заданным видам создать объемную деталь
(варианты заданий)
Слайд 16Ступенчатый
Файл Корпус (ступенчатый)
2. Вставить деталь в чертеж, оставить необходимые виды, дающее
полное представление о конфигурации детали
3. Выполнить необходимый разрез
3. Выполнить необходимый разрез

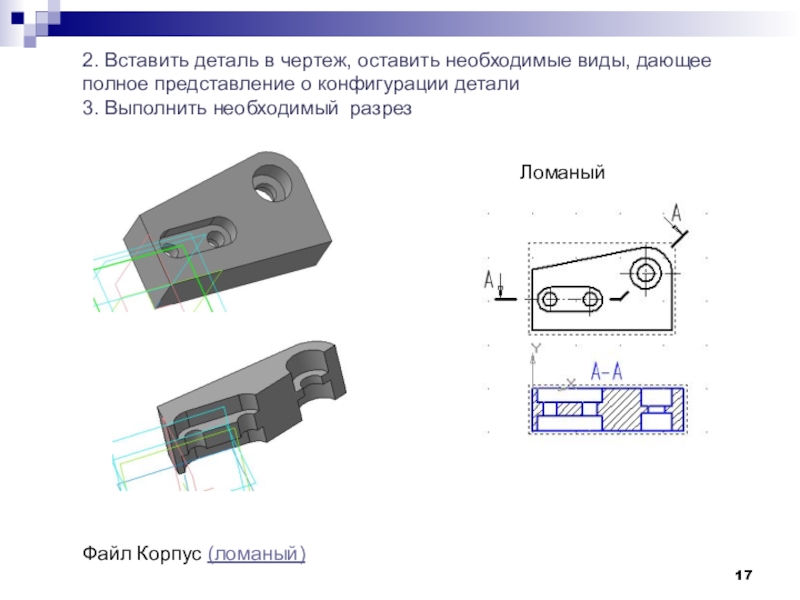

Слайд 17Ломаный
2. Вставить деталь в чертеж, оставить необходимые виды, дающее полное представление
о конфигурации детали
3. Выполнить необходимый разрез
3. Выполнить необходимый разрез
Файл Корпус (ломаный)

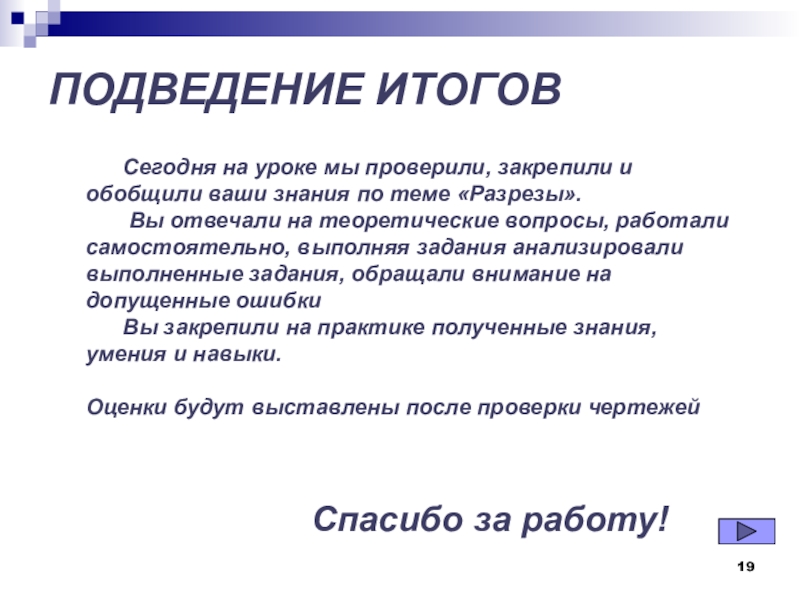

Слайд 19ПОДВЕДЕНИЕ ИТОГОВ
Сегодня на уроке мы проверили, закрепили и обобщили ваши знания
по теме «Разрезы».
Вы отвечали на теоретические вопросы, работали самостоятельно, выполняя задания анализировали выполненные задания, обращали внимание на допущенные ошибки
Вы закрепили на практике полученные знания, умения и навыки.
Оценки будут выставлены после проверки чертежей
Вы отвечали на теоретические вопросы, работали самостоятельно, выполняя задания анализировали выполненные задания, обращали внимание на допущенные ошибки
Вы закрепили на практике полученные знания, умения и навыки.
Оценки будут выставлены после проверки чертежей
Спасибо за работу!
Слайд 20

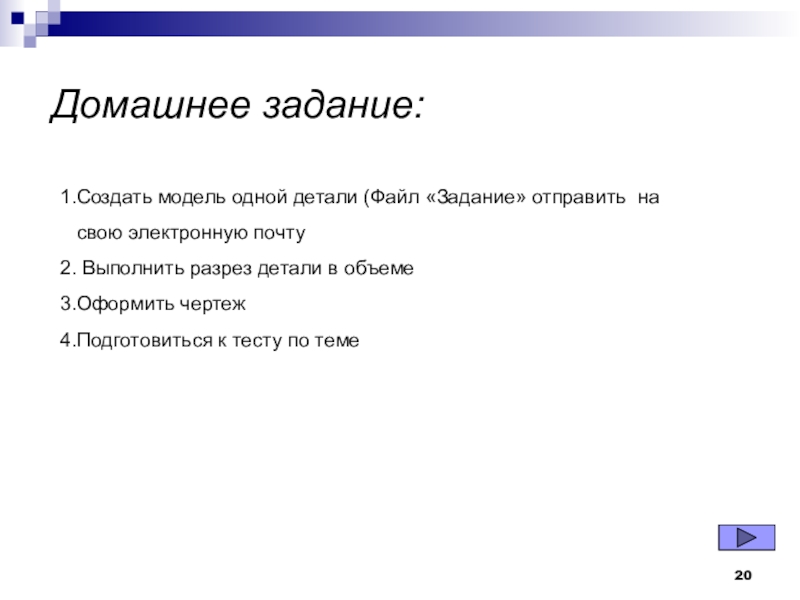

Создать модель одной детали (Файл «Задание» отправить на свою электронную почту
Выполнить разрез детали в объеме
Оформить чертеж
Подготовиться к тесту по теме
Домашнее задание:
