Презентация, доклад по теме Прямоугольное проецирование
Содержание
- 1. Презентация по теме Прямоугольное проецирование
- 2. 08/31/2020Чертеж, представленный тремя проекциями или видами, дает
- 3. 08/31/2020ПРОВЕРЬ СЕБЯ!ЗАДАНИЕ 1В1____________- это изображение
- 4. 08/31/2020ПРОВЕРЬ СЕБЯ!!!ЗАДАНИЕ 2 – назови проекции12334В1 – рис 1,3В2 – рис 2,4
- 5. 08/31/2020РАЗБУДИТЕ МОЗГ!Задание 3 ? Знак замени названием
- 6. 08/31/2020ВЫПОЛНИТЕ ЧЕРТЕЖ ГЛАВНОГО ВИДАНАНЕСИТЕ РАЗМЕРНЫЕ ЛИНИИ2 ВАРИАНТ1 ВАРИАНТ3 ВАРИАНТ

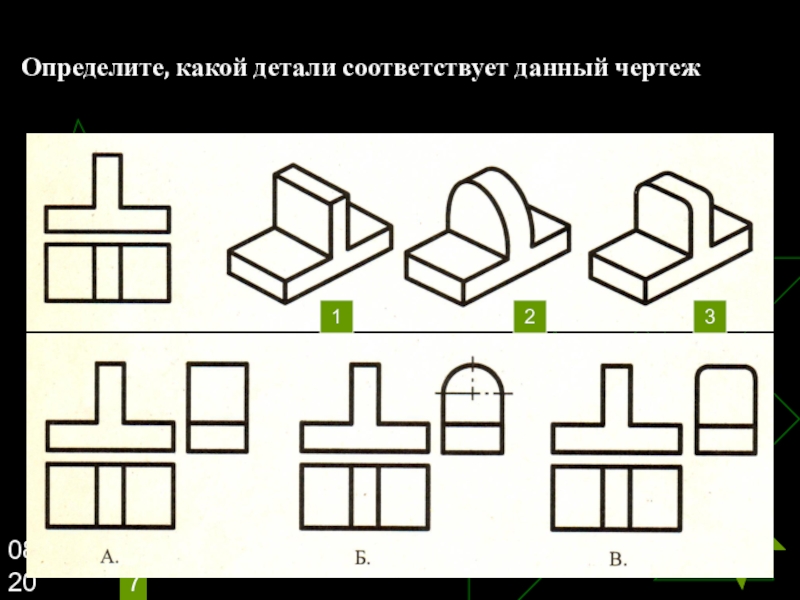

- 7. 08/31/2020Определите, какой детали соответствует данный чертеж123
- 8. 08/31/2020ПРАВИЛА ВЫПОЛНЕНИЯ 3 ВИДОВВнимательно ознакомиться с
- 9. 08/31/20203. Выделить на листе соответствующую площадь для
- 10. 08/31/2020
- 11. 08/31/20206. Обвести чертеж линиями требуемой толщины (ГОСТ
- 12. 08/31/2020ВЫПОЛНИТЕ 3 ВИДА

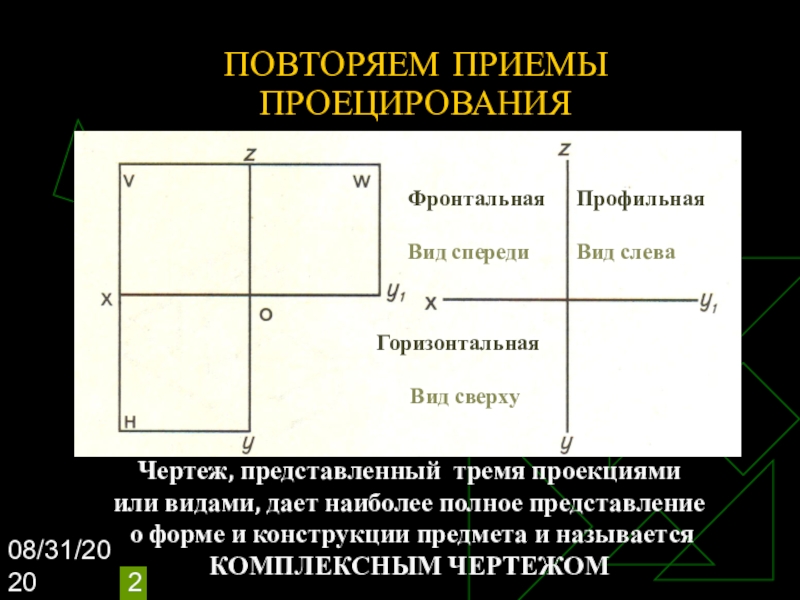

08/31/2020Чертеж, представленный тремя проекциями или видами, дает наиболее полное представление о форме и конструкции предмета и называетсяКОМПЛЕКСНЫМ ЧЕРТЕЖОМ ФронтальнаяВид спередиПрофильнаяВид слеваГоризонтальная Вид сверхуПОВТОРЯЕМ ПРИЕМЫ ПРОЕЦИРОВАНИЯ
Слайд 208/31/2020
Чертеж, представленный тремя проекциями
или видами, дает наиболее полное представление
о
форме и конструкции предмета и называется
КОМПЛЕКСНЫМ ЧЕРТЕЖОМ
КОМПЛЕКСНЫМ ЧЕРТЕЖОМ
Фронтальная
Вид спереди
Профильная
Вид слева
Горизонтальная
Вид сверху
ПОВТОРЯЕМ ПРИЕМЫ ПРОЕЦИРОВАНИЯ
Слайд 308/31/2020

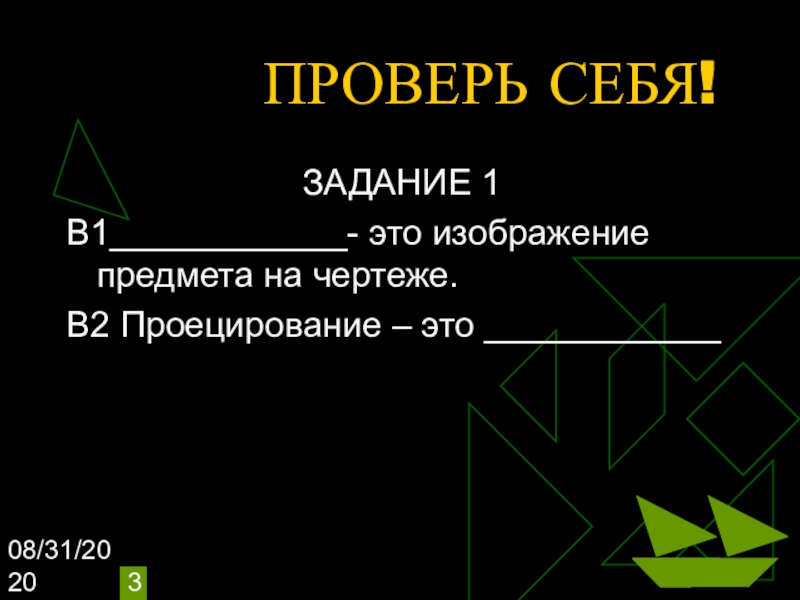

ПРОВЕРЬ СЕБЯ!
ЗАДАНИЕ 1
В1____________- это изображение
предмета на чертеже.
В2 Проецирование – это ____________
В2 Проецирование – это ____________
Слайд 508/31/2020
РАЗБУДИТЕ МОЗГ!
Задание 3 ? Знак замени названием
вида
?
?
?
3а. Продолжите мысль – видом называется
3б . Местным видом называют… параграф 5.
Слайд 808/31/2020
ПРАВИЛА ВЫПОЛНЕНИЯ
3 ВИДОВ
Внимательно ознакомиться с конструкцией детали по ее наглядному
изображению.
2. Выбрать главное изображение. Деталь располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
2. Выбрать главное изображение. Деталь располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
Слайд 908/31/2020

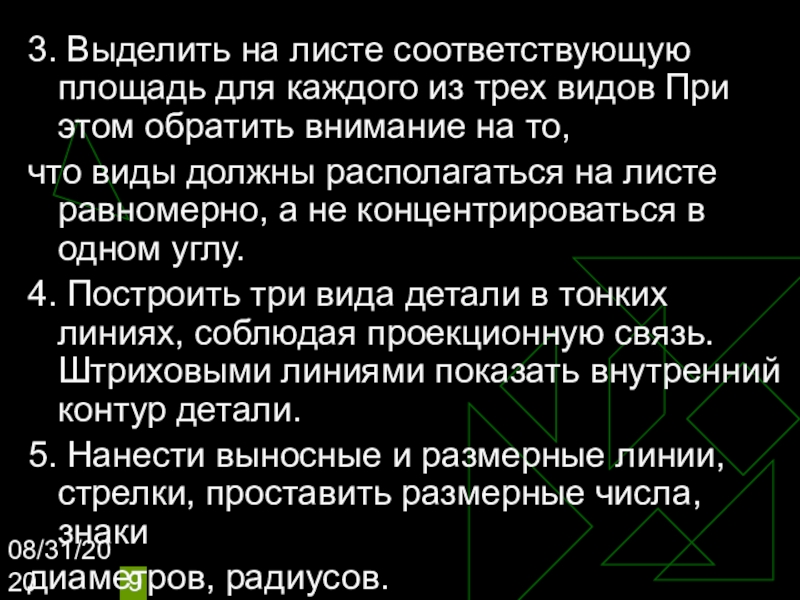

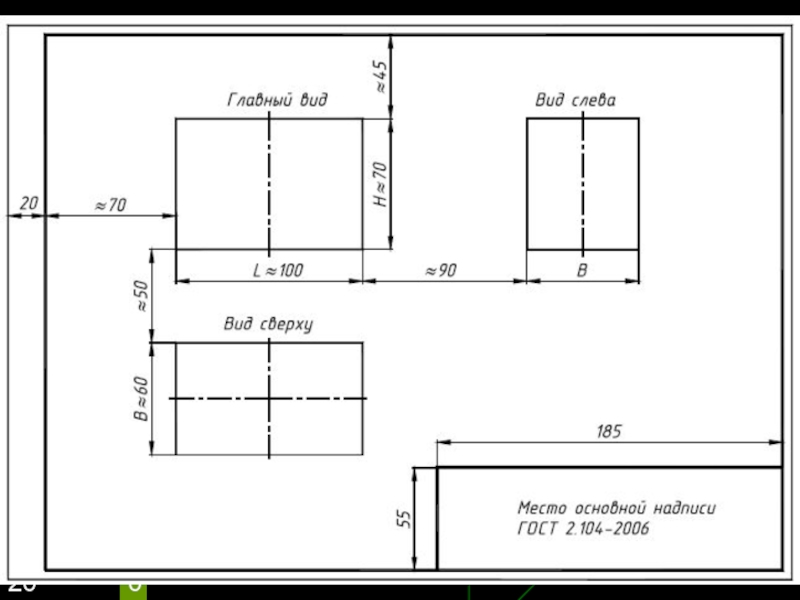

3. Выделить на листе соответствующую площадь для каждого из трех видов
При этом обратить внимание на то,
что виды должны располагаться на листе равномерно, а не концентрироваться в одном углу.
4. Построить три вида детали в тонких линиях, соблюдая проекционную связь. Штриховыми линиями показать внутренний контур детали.
5. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знаки
диаметров, радиусов.
что виды должны располагаться на листе равномерно, а не концентрироваться в одном углу.
4. Построить три вида детали в тонких линиях, соблюдая проекционную связь. Штриховыми линиями показать внутренний контур детали.
5. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знаки
диаметров, радиусов.
Слайд 1108/31/2020

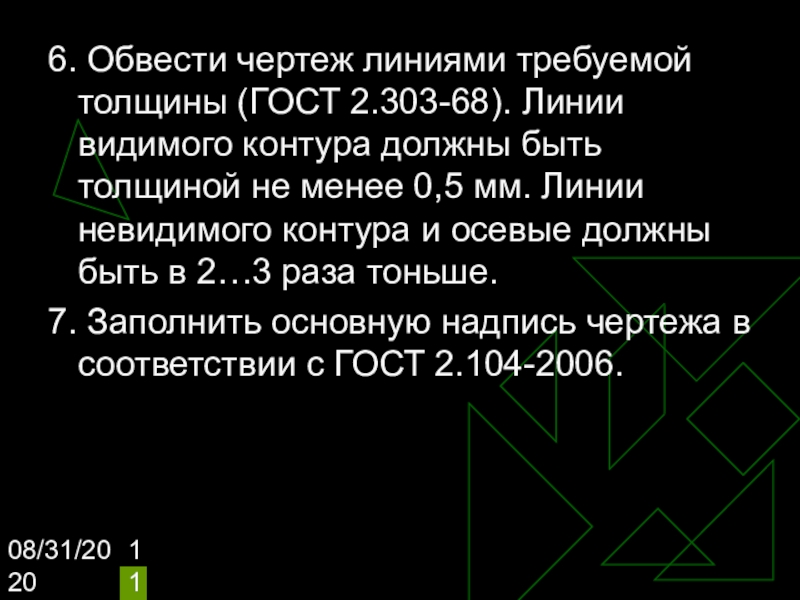

6. Обвести чертеж линиями требуемой толщины (ГОСТ 2.303-68). Линии видимого контура
должны быть толщиной не менее 0,5 мм. Линии невидимого контура и осевые должны быть в 2…3 раза тоньше.
7. Заполнить основную надпись чертежа в соответствии с ГОСТ 2.104-2006.
7. Заполнить основную надпись чертежа в соответствии с ГОСТ 2.104-2006.
