Презентация, доклад по теме Позиционные регуляторы

Автоматические регуляторы, регулирующий орган которых может занимать ограниченное число определенных положений, называются позиционными. Чаще всего применяют двух- и трех-позиционные регуляторы. Затвор регулирующего органа двухпозиционного регулятора может занимать только два положения – открытое или закрытое. Перемещение регулирующего

Слайд 1Позиционные регуляторы

Позиционные регуляторы

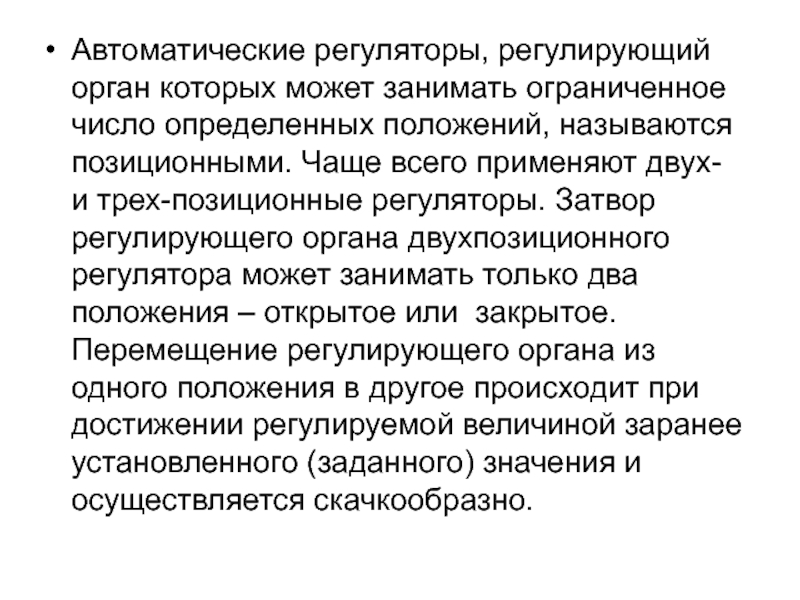

Слайд 2Автоматические регуляторы, регулирующий орган которых может занимать ограниченное число определенных положений,

называются позиционными. Чаще всего применяют двух- и трех-позиционные регуляторы. Затвор регулирующего органа двухпозиционного регулятора может занимать только два положения – открытое или закрытое. Перемещение регулирующего органа из одного положения в другое происходит при достижении регулируемой величиной заранее установленного (заданного) значения и осуществляется скачкообразно.
Автоматические регуляторы, регулирующий орган которых может занимать ограниченное число определенных положений, называются позиционными. Чаще всего применяют двух-

Слайд 3Регулирующий орган трехпозиционных регуляторов кроме двух крайних имеет еще одно среднее

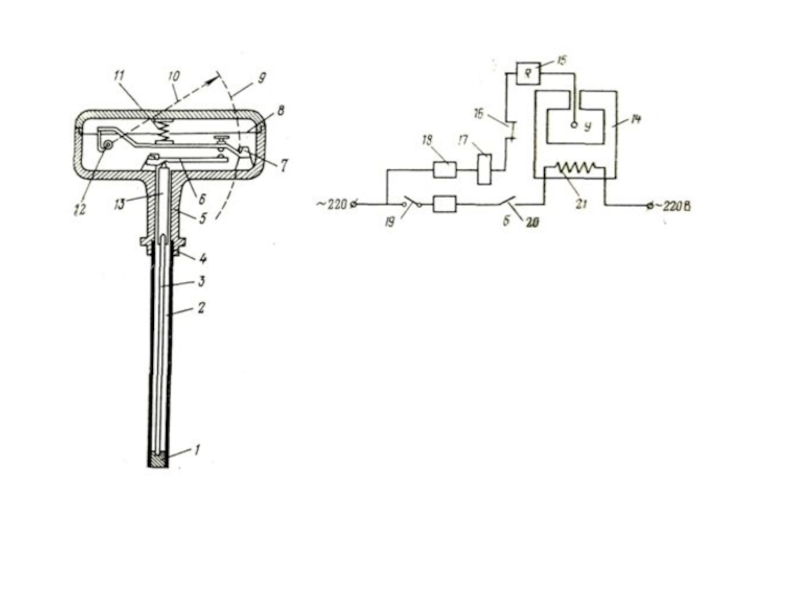

положение, что способствует более плавному изменению управляемой величины. Примером двухпозиционного регулятора может служить дилатометрический термометр с контактной системой. Термометр состоит из трубки 2, изготовленной из металла с большим коэффициентом линейного расширения (медь, латунь, алюминий, сталь) и стержня 3, изготовленного из материала с малым коэффициентом линейного расширения (кварц, фарфор, инвар). Стержень 3 опирается на пробку 1в трубке 2, которая ввернута
Регулирующий орган трехпозиционных регуляторов кроме двух крайних имеет еще одно среднее положение, что способствует более плавному изменению

Слайд 5

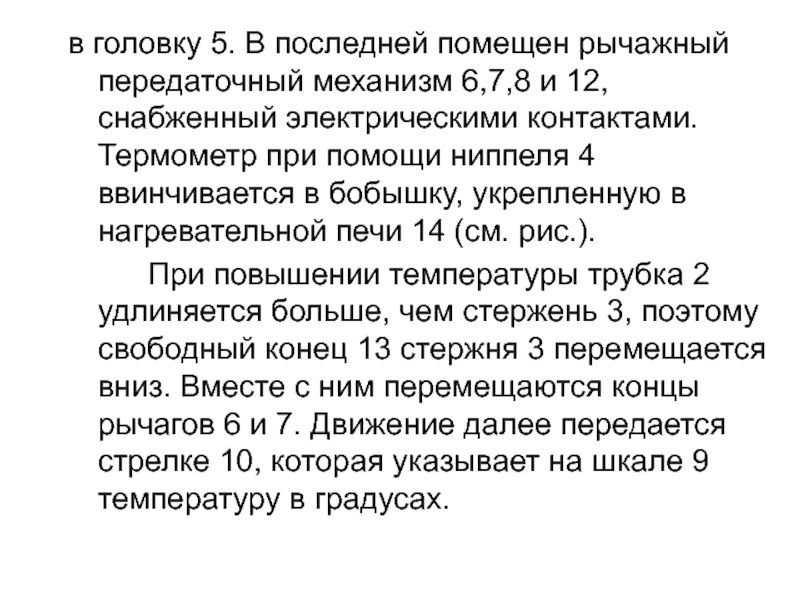

в головку 5. В последней помещен рычажный передаточный механизм 6,7,8 и

12, снабженный электрическими контактами. Термометр при помощи ниппеля 4 ввинчивается в бобышку, укрепленную в нагревательной печи 14 (см. рис.).
При повышении температуры трубка 2 удлиняется больше, чем стержень 3, поэтому свободный конец 13 стержня 3 перемещается вниз. Вместе с ним перемещаются концы рычагов 6 и 7. Движение далее передается стрелке 10, которая указывает на шкале 9 температуру в градусах.

в головку 5. В последней помещен рычажный передаточный механизм 6,7,8 и 12, снабженный электрическими контактами. Термометр при

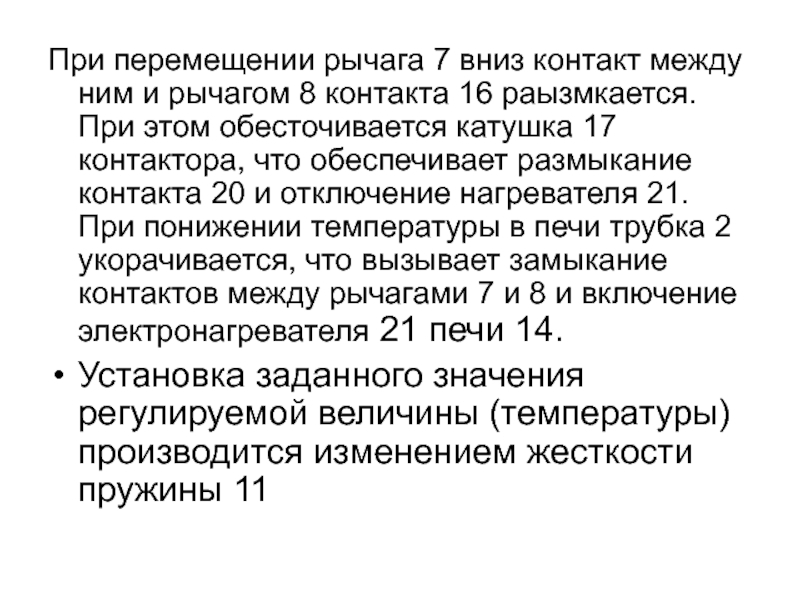

Слайд 6При перемещении рычага 7 вниз контакт между ним и рычагом 8

контакта 16 раызмкается. При этом обесточивается катушка 17 контактора, что обеспечивает размыкание контакта 20 и отключение нагревателя 21. При понижении температуры в печи трубка 2 укорачивается, что вызывает замыкание контактов между рычагами 7 и 8 и включение электронагревателя 21 печи 14.
Установка заданного значения регулируемой величины (температуры) производится изменением жесткости пружины 11
При перемещении рычага 7 вниз контакт между ним и рычагом 8 контакта 16 раызмкается. При этом обесточивается
