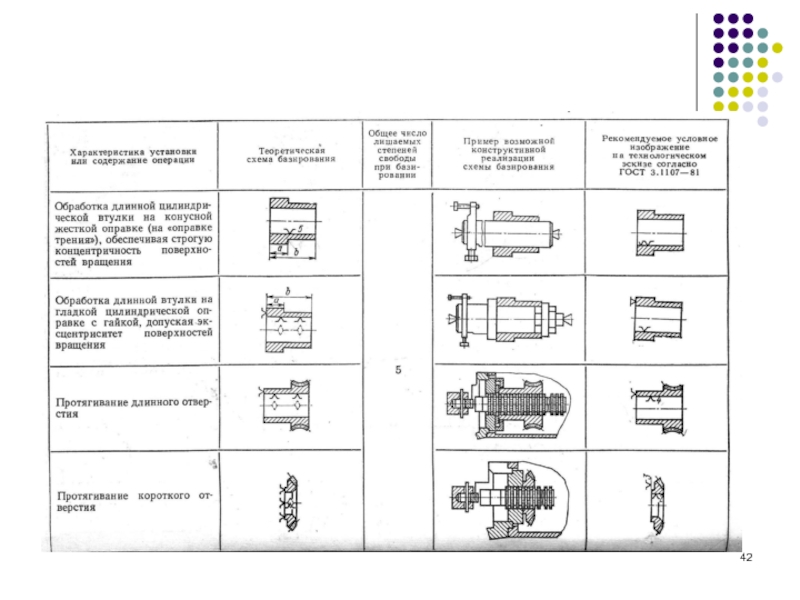

- 36. Распространенные схемы установки заготовок
- 37. Установка вала в трехкулачковом самоцентрирующем патроне Схема установки Теоретическая схема базирования
- 38. Установка диска в трехкулачковом самоцентрирующем патроне Схема установки Теоретическая схема базирования
- 39. Установка втулки на цилиндрической оправке (с зазором)Схема установки Теоретическая схема базирования 4
- 40. Слайд 40

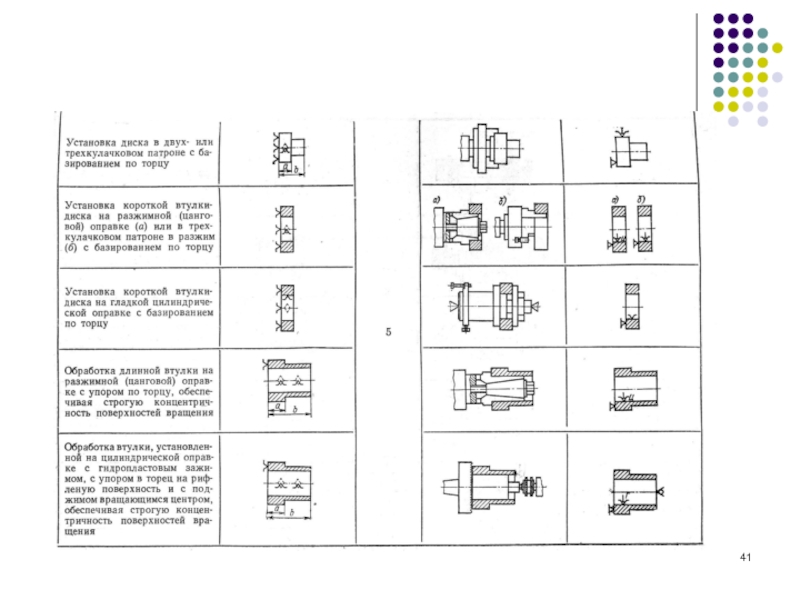

- 41. Слайд 41
- 42. Слайд 42

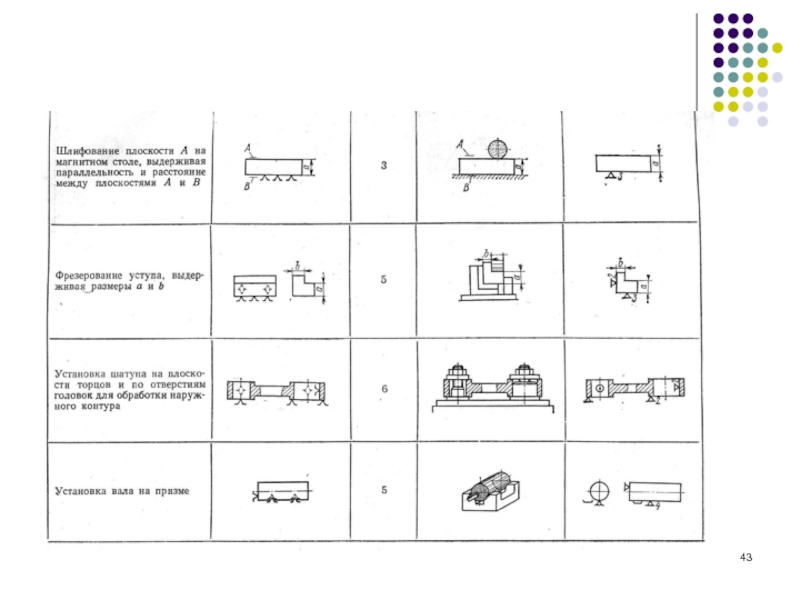

- 43. Слайд 43

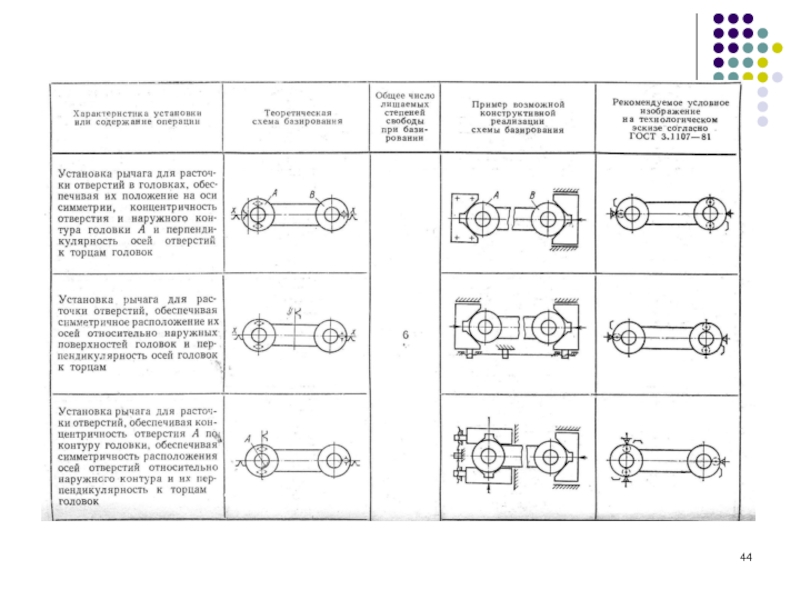

- 44. Слайд 44

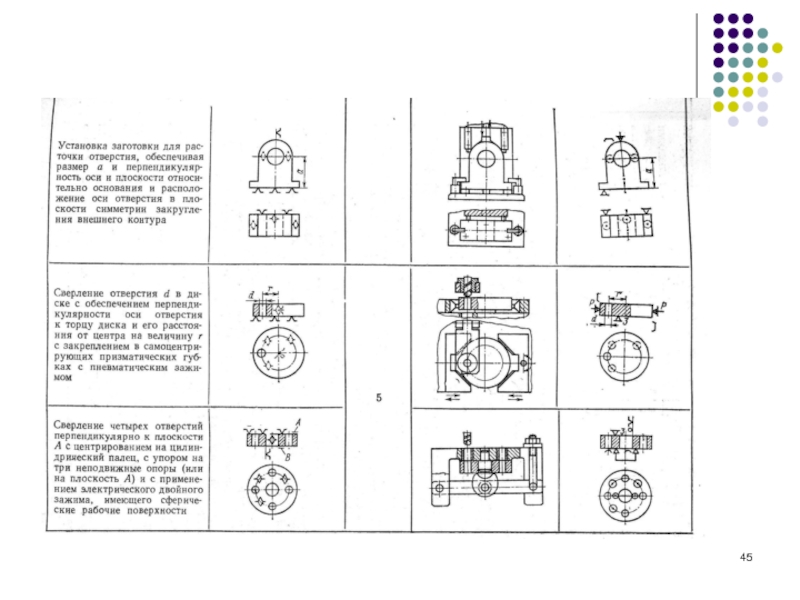

- 45. Слайд 45
- 46. Принципы базирования
- 47. Принцип совмещения базВ качестве технологических баз следует
- 48. Принцип постоянства базПри разработке технологического процесса в
- 49. Правило шести точекЧтобы все элементы детали заняли
Базированиепридание заготовке или изделию требуемого положения относительно выбранной системы координат.Требуемое положение твердого тела относительно выбранной системы координат достигается наложением геометрических или кинематических связей.
Слайд 1Основные положения теории базирования
ОГБОУ СПО «Ульяновский авиационный колледж»
Парменова Ольга Борисовна, преподаватель

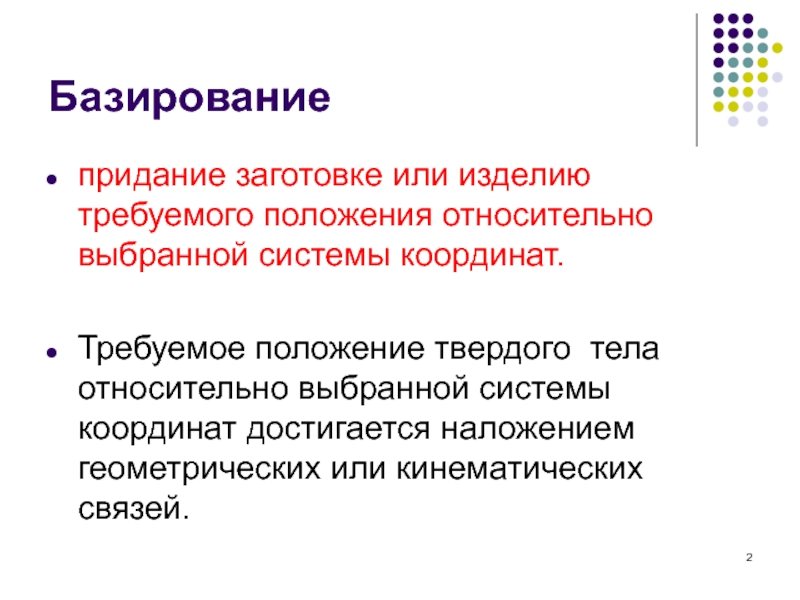

Слайд 2Базирование
придание заготовке или изделию требуемого положения относительно выбранной системы координат.

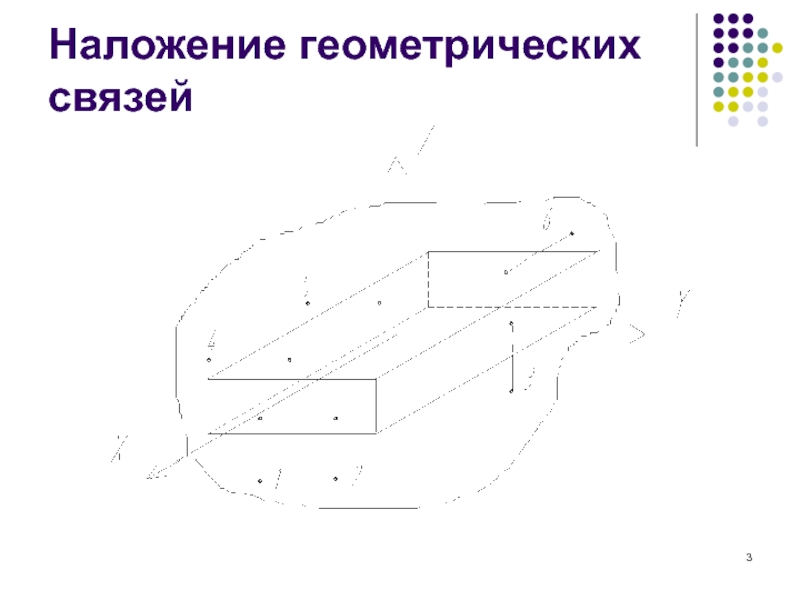

Требуемое положение
твердого тела относительно выбранной системы координат достигается наложением геометрических или кинематических связей.

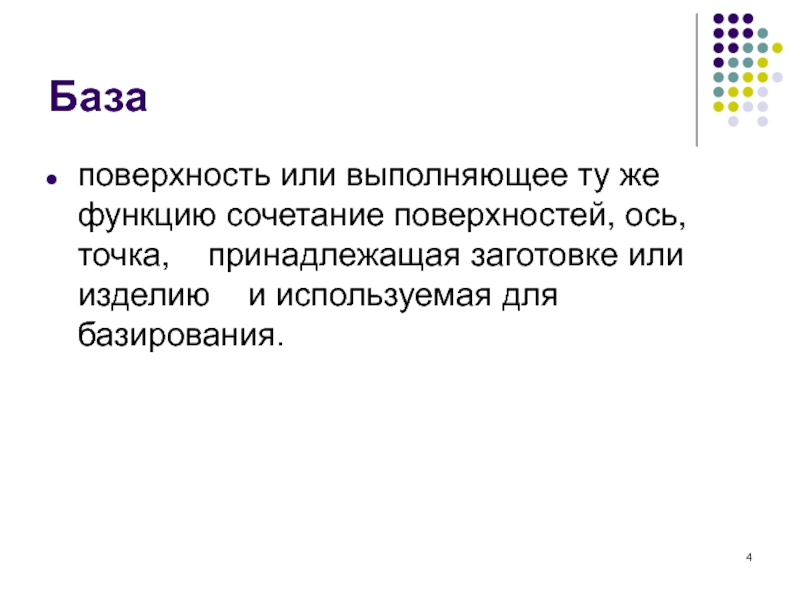

Слайд 4База
поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая
заготовке или изделию и используемая для базирования.

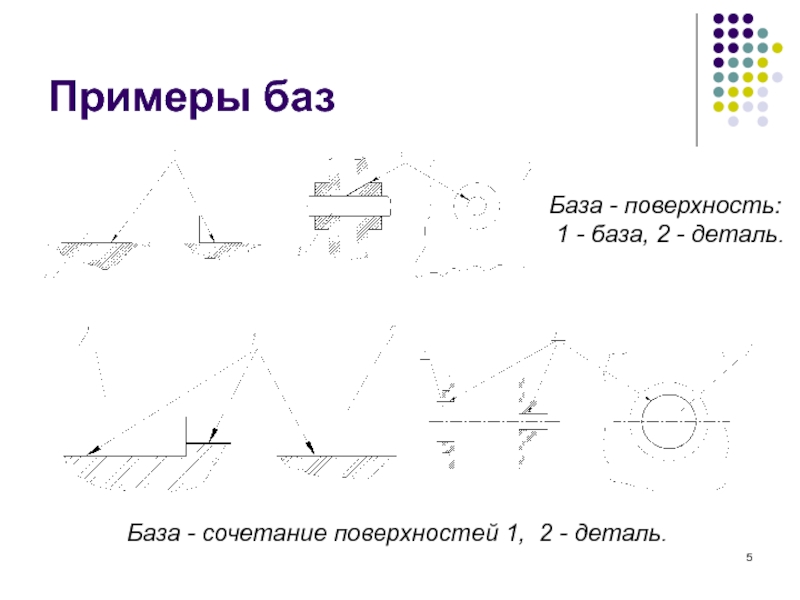

Слайд 5Примеры баз
База - поверхность:
1 - база, 2 - деталь.
База
- сочетание поверхностей 1, 2 - деталь.

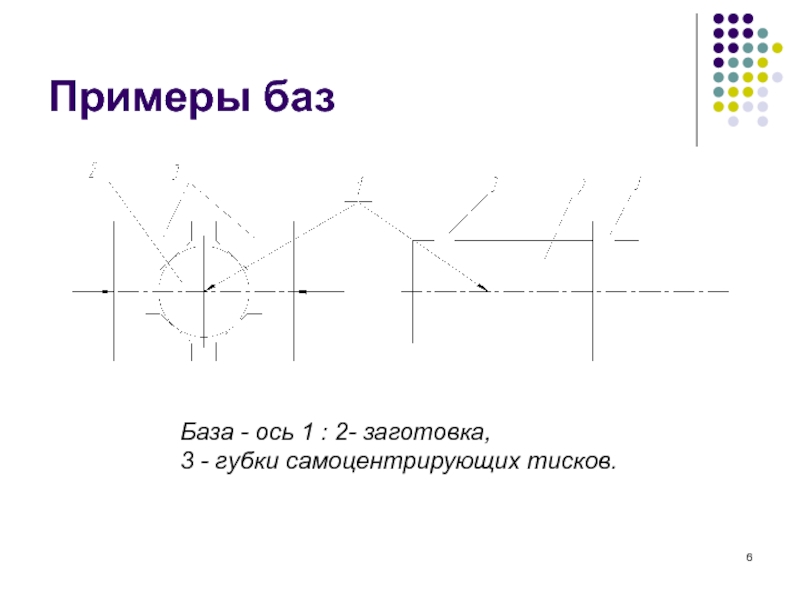

Слайд 7Примеры баз

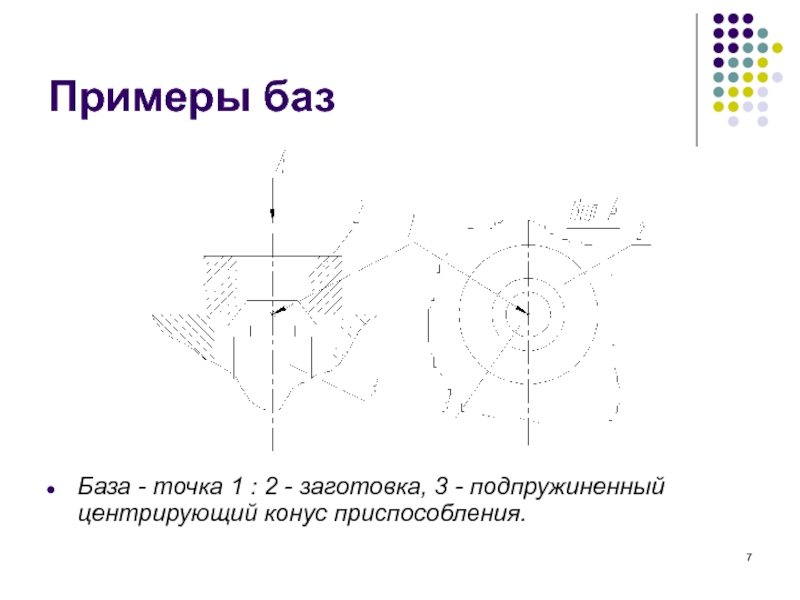

База - точка 1 : 2 - заготовка, 3 -
подпружиненный центрирующий конус приспособления.

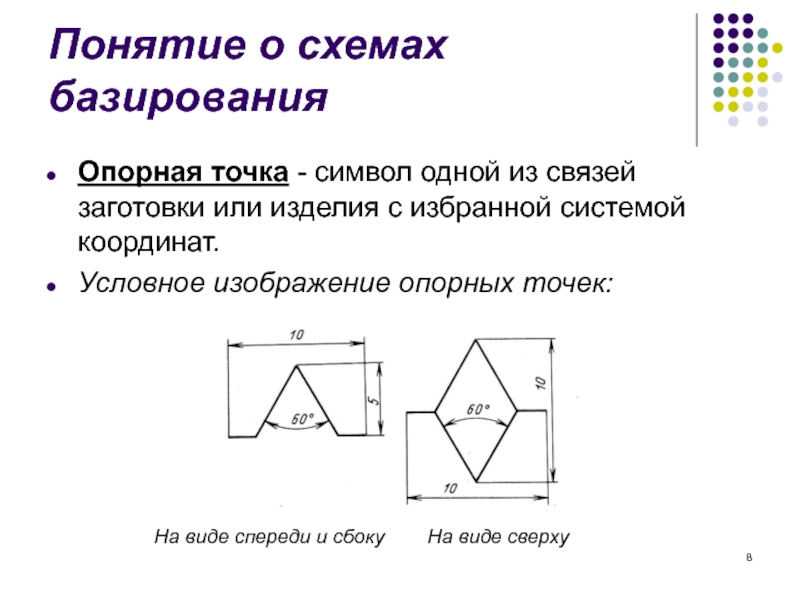

Слайд 8Понятие о схемах базирования
Опорная точка - символ одной из связей заготовки
или изделия с избранной системой координат.
Условное изображение опорных точек:
Условное изображение опорных точек:
На виде спереди и сбоку На виде сверху

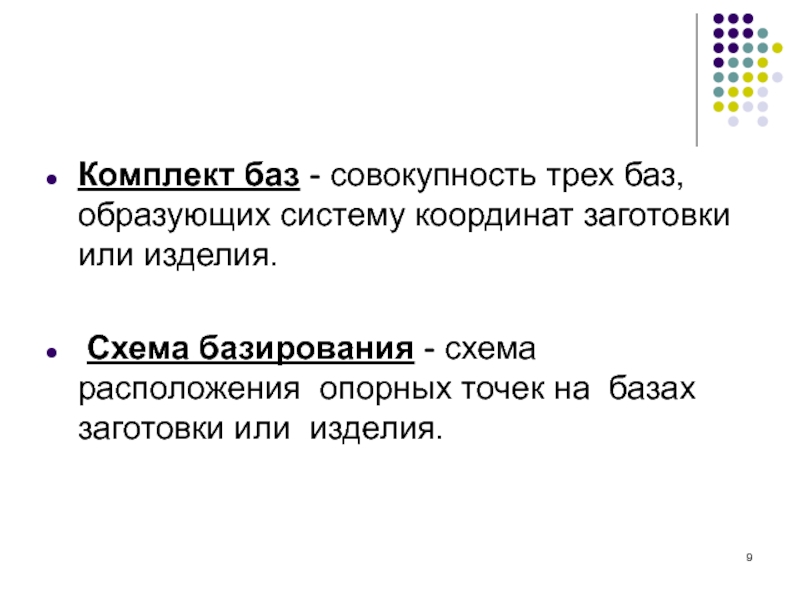

Слайд 9Комплект баз - совокупность трех баз, образующих систему координат заготовки или
изделия.
Схема базирования - схема расположения опорных точек на базах заготовки или изделия.
Схема базирования - схема расположения опорных точек на базах заготовки или изделия.

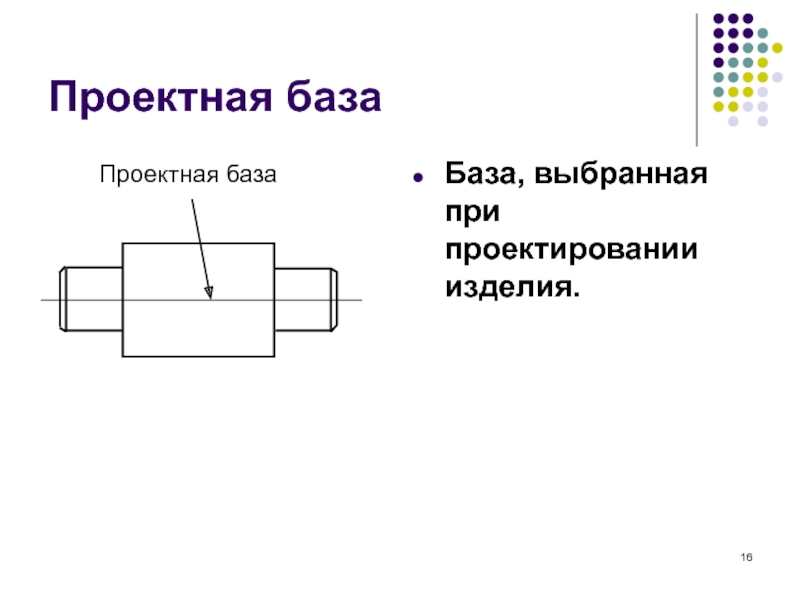

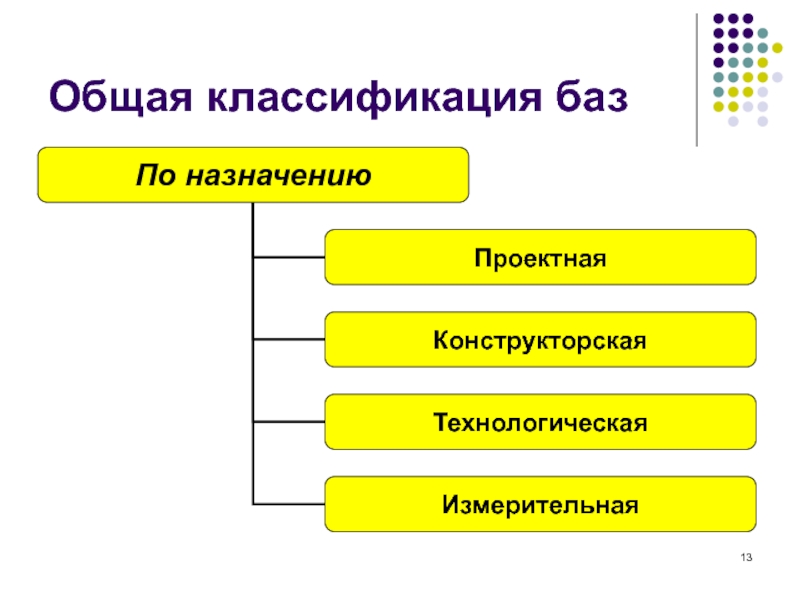

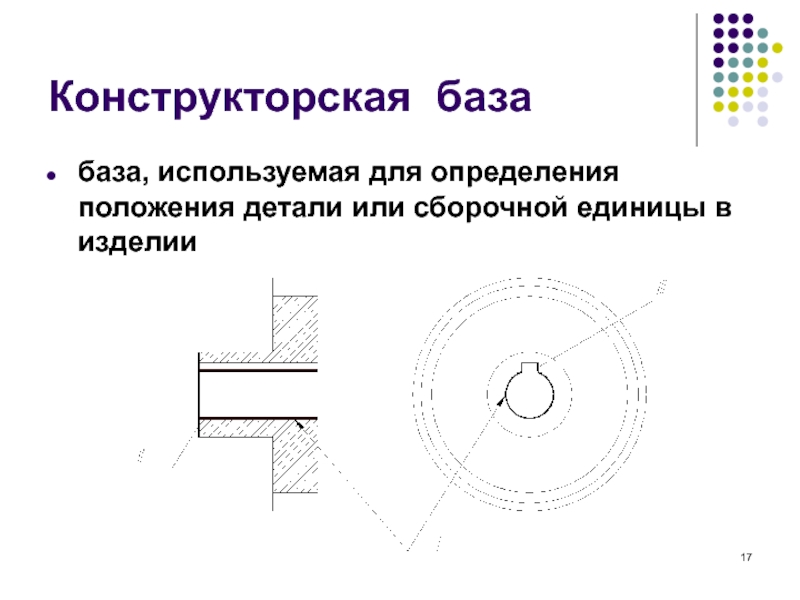

Слайд 17Конструкторская база
база, используемая для определения положения детали или сборочной единицы в
изделии
Слайд 18Измерительная база
база, от которой выполняют отсчет размера.

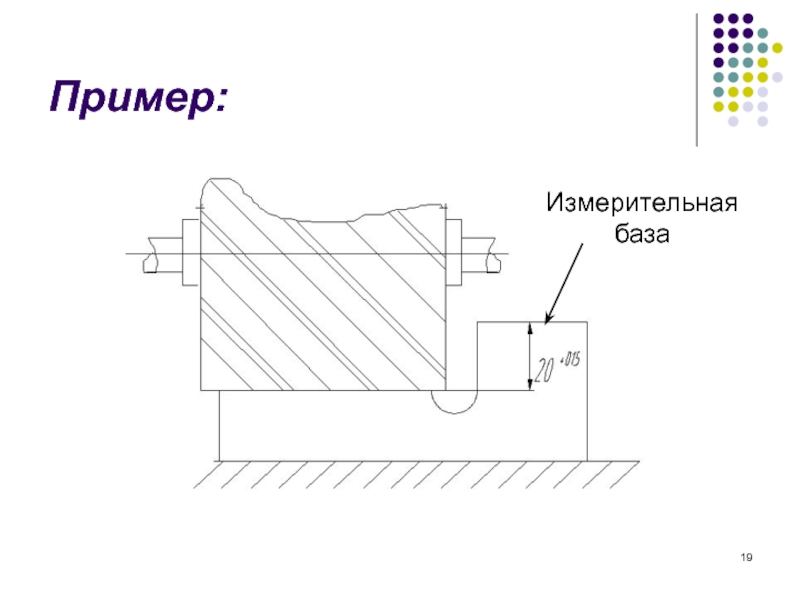

Пример:
1 – стойка;
2 – деталь;
3
– индикатор.
А – измерительная база.
А – измерительная база.

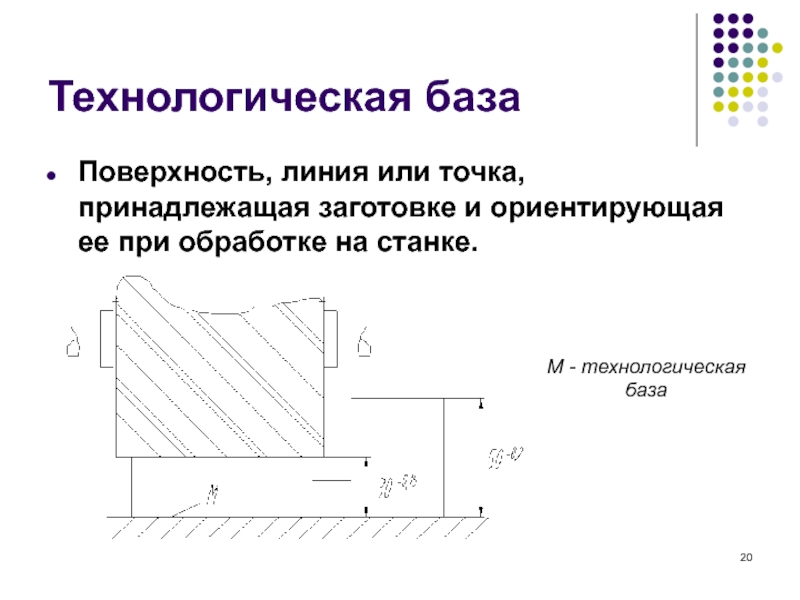

Слайд 20Технологическая база
Поверхность, линия или точка, принадлежащая заготовке и ориентирующая ее при
обработке на станке.
М - технологическая
база

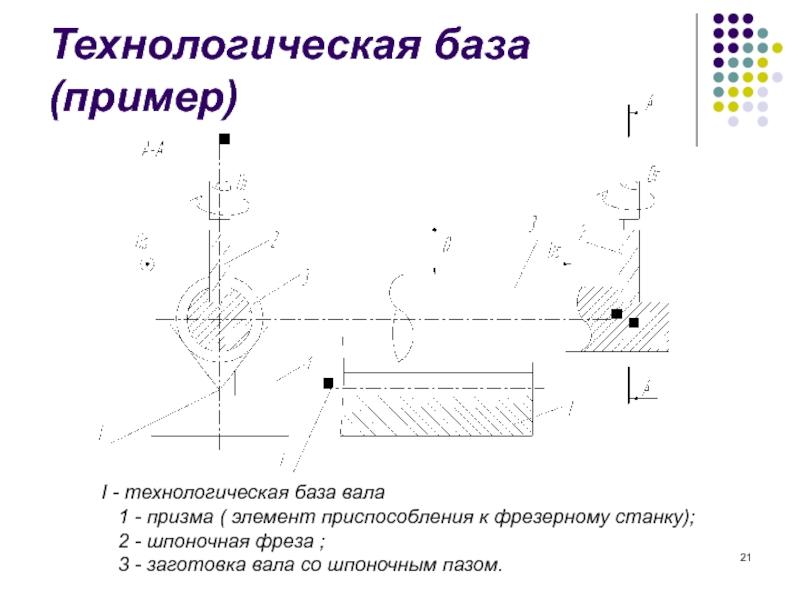

Слайд 21Технологическая база (пример)
I - технологическая база вала
1 - призма
( элемент приспособления к фрезерному станку);
2 - шпоночная фреза ;
3 - заготовка вала со шпоночным пазом.
2 - шпоночная фреза ;
3 - заготовка вала со шпоночным пазом.

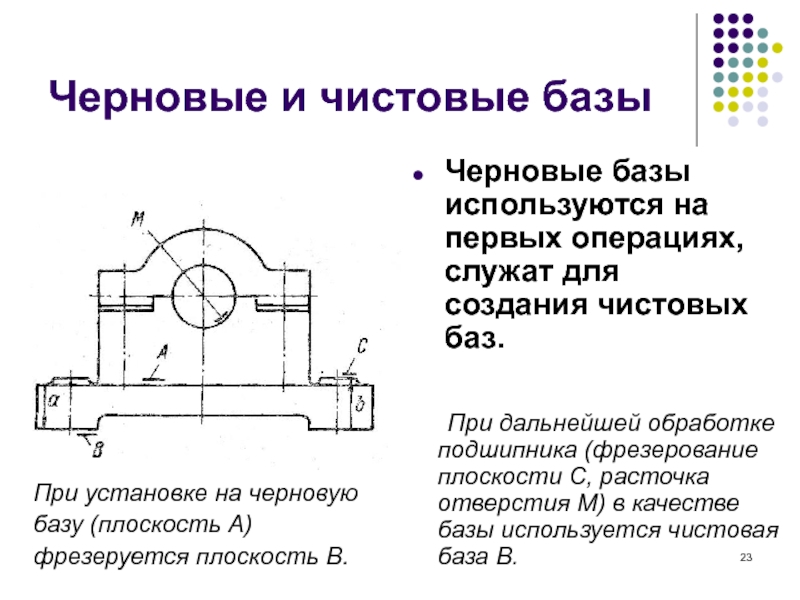

Слайд 23Черновые и чистовые базы
Черновые базы используются на первых операциях, служат для
создания чистовых баз.
При дальнейшей обработке подшипника (фрезерование плоскости С, расточка отверстия М) в качестве базы используется чистовая база В.
При установке на черновую
базу (плоскость А)
фрезеруется плоскость В.

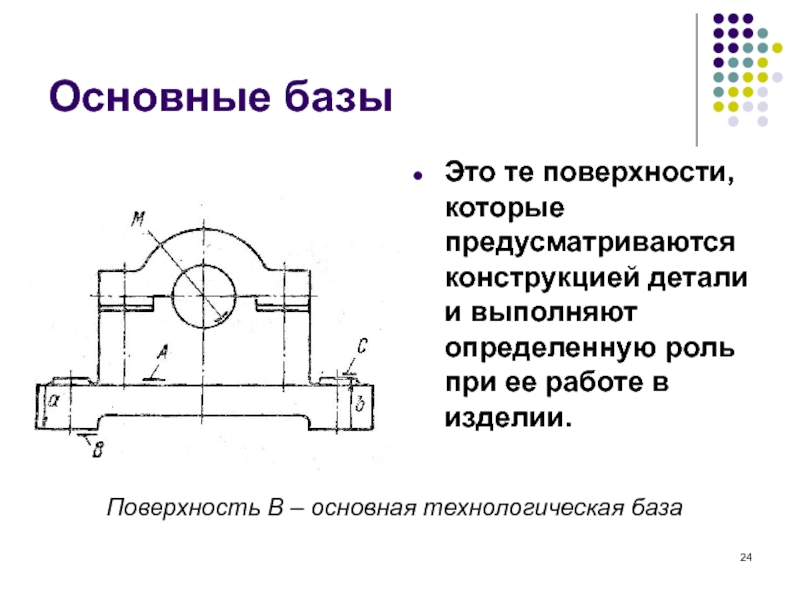

Слайд 24Основные базы
Это те поверхности, которые предусматриваются конструкцией детали и выполняют определенную
роль при ее работе в изделии.
Поверхность В – основная технологическая база

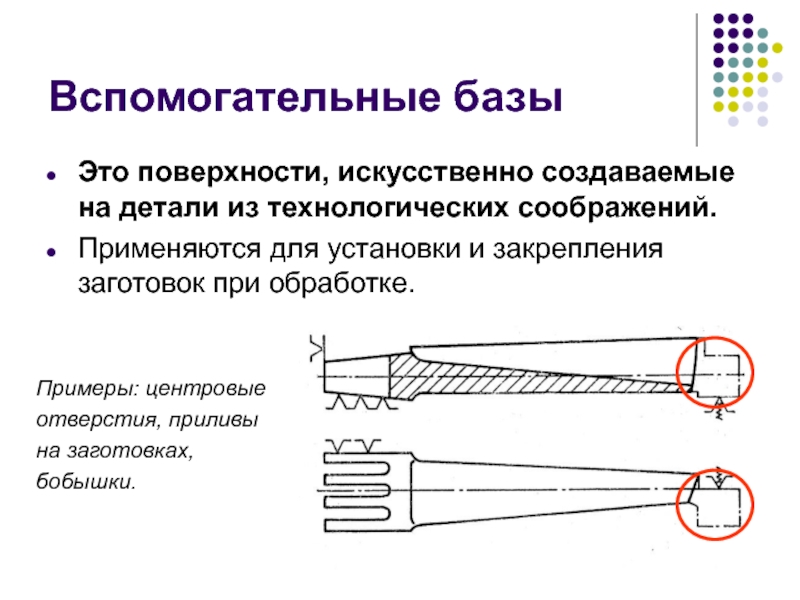

Слайд 25Вспомогательные базы
Это поверхности, искусственно создаваемые на детали из технологических соображений.
Применяются
для установки и закрепления заготовок при обработке.
Примеры: центровые
отверстия, приливы
на заготовках,
бобышки.

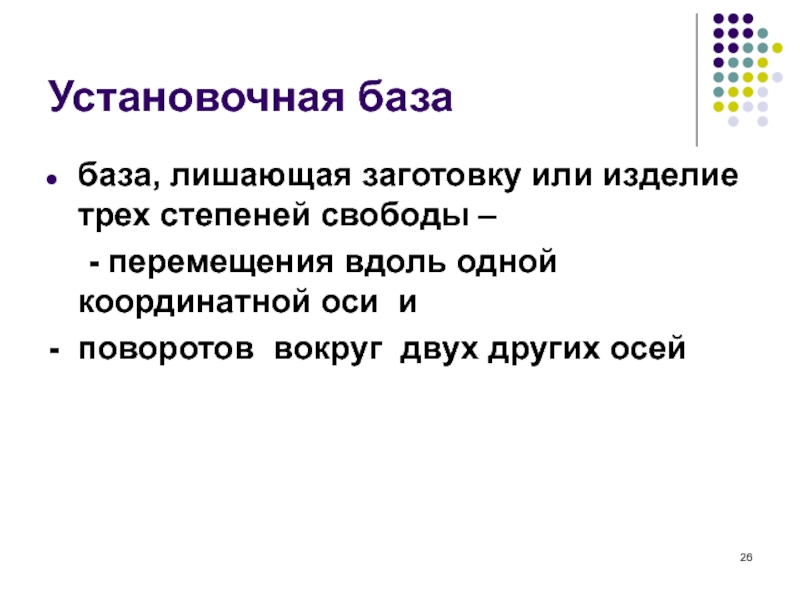

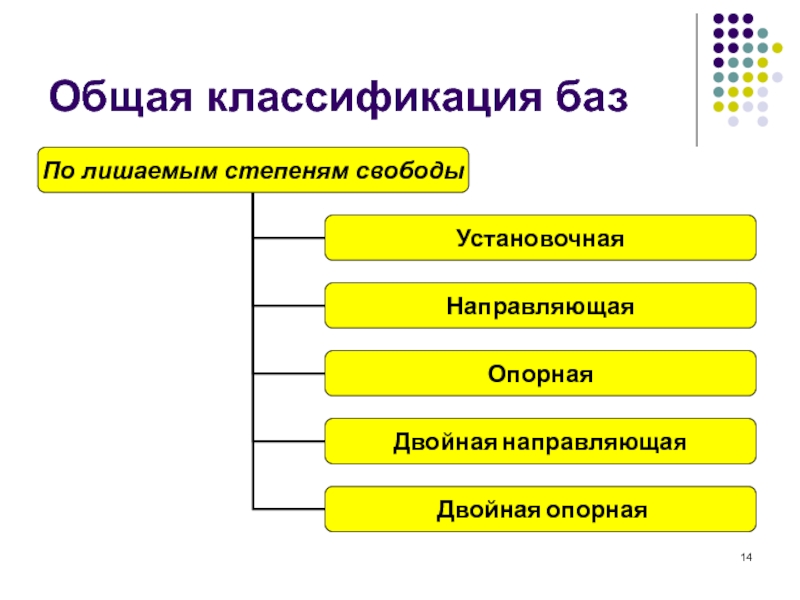

Слайд 26Установочная база
база, лишающая заготовку или изделие трех степеней свободы –
-
перемещения вдоль одной координатной оси и
- поворотов вокруг двух других осей
- поворотов вокруг двух других осей

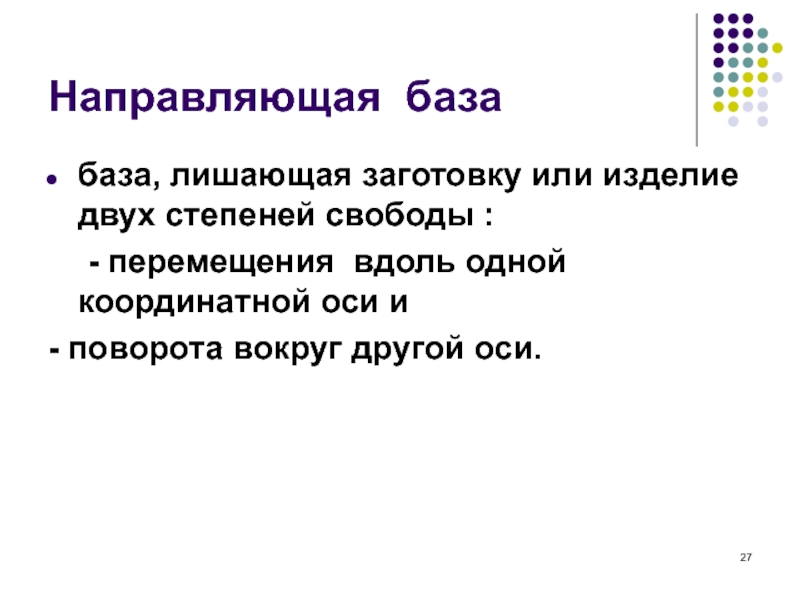

Слайд 27Направляющая база
база, лишающая заготовку или изделие двух степеней свободы :
-
перемещения вдоль одной координатной оси и
- поворота вокруг другой оси.
- поворота вокруг другой оси.

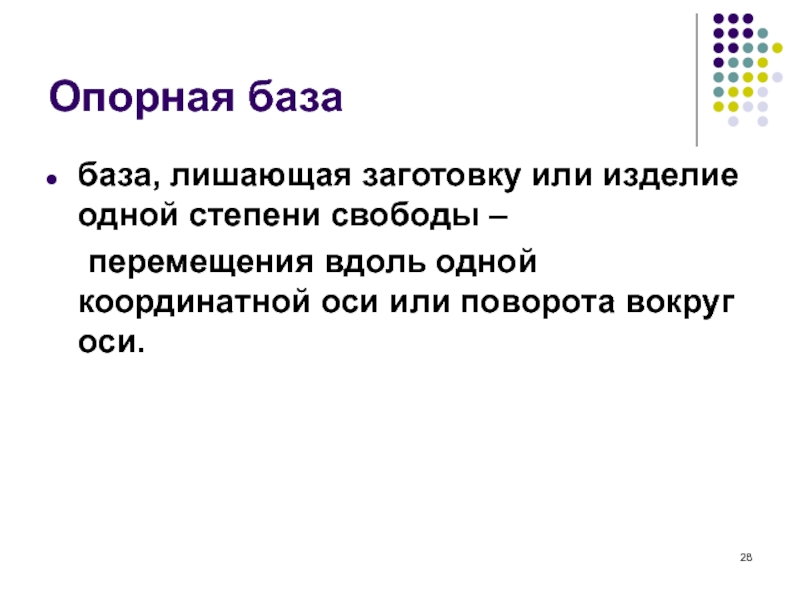

Слайд 28Опорная база
база, лишающая заготовку или изделие одной степени свободы –
перемещения
вдоль одной координатной оси или поворота вокруг оси.

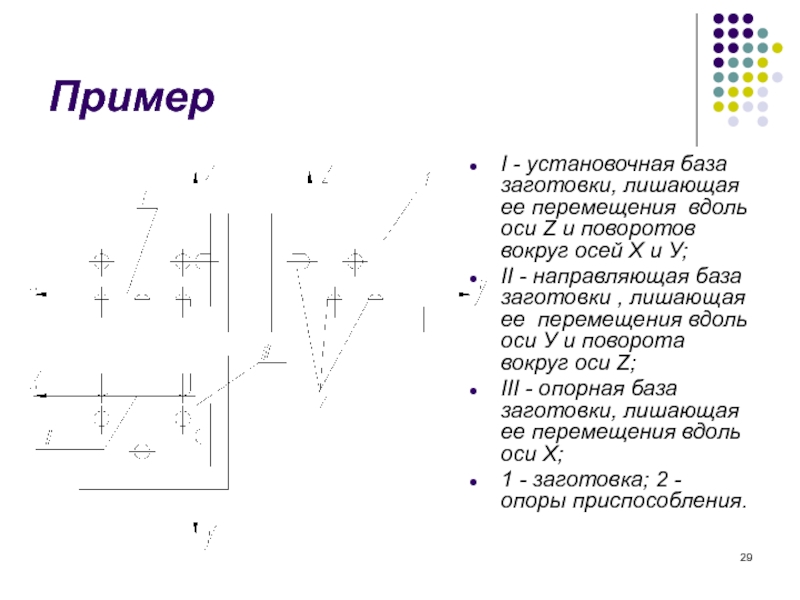

Слайд 29Пример
I - установочная база заготовки, лишающая ее перемещения вдоль оси Z
и поворотов вокруг осей Х и У;
II - направляющая база заготовки , лишающая ее перемещения вдоль оси У и поворота вокруг оси Z;
III - опорная база заготовки, лишающая ее перемещения вдоль оси X;
1 - заготовка; 2 - опоры приспособления.
II - направляющая база заготовки , лишающая ее перемещения вдоль оси У и поворота вокруг оси Z;
III - опорная база заготовки, лишающая ее перемещения вдоль оси X;
1 - заготовка; 2 - опоры приспособления.

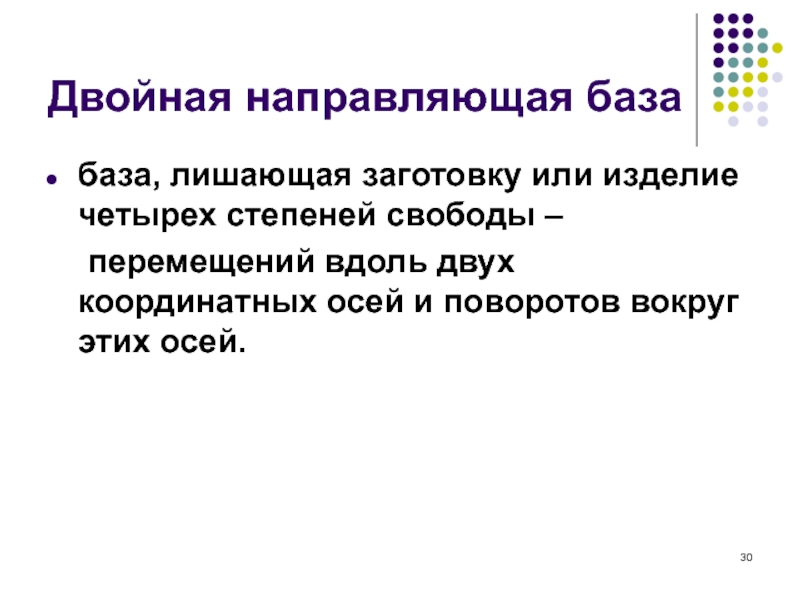

Слайд 30Двойная направляющая база
база, лишающая заготовку или изделие четырех степеней свободы –
перемещений
вдоль двух координатных осей и поворотов вокруг этих осей.

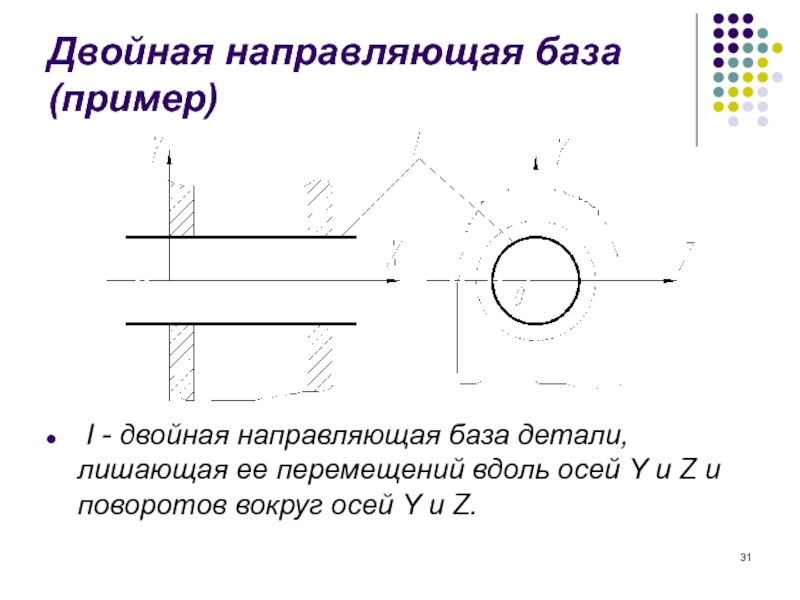

Слайд 31Двойная направляющая база (пример)
I - двойная направляющая база детали, лишающая
ее перемещений вдоль осей Y и Z и поворотов вокруг осей Y и Z.

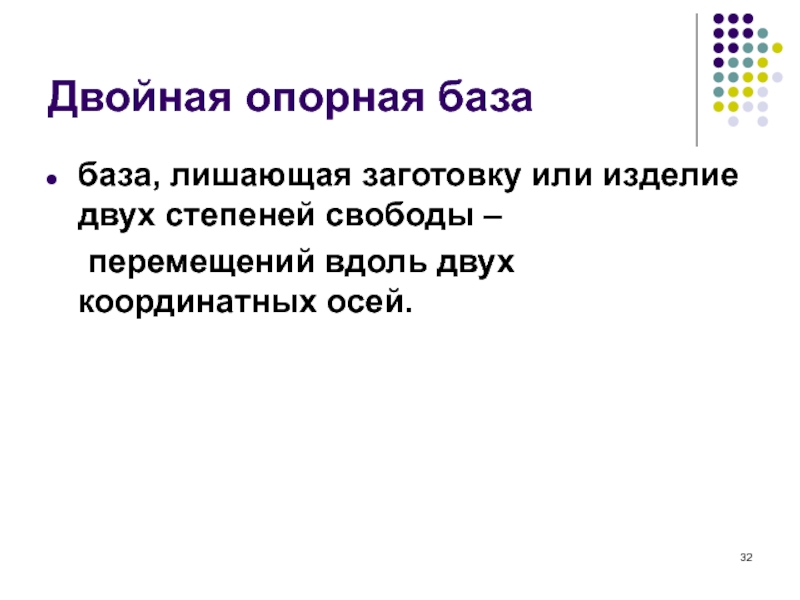

Слайд 32Двойная опорная база
база, лишающая заготовку или изделие двух степеней свободы –
перемещений вдоль двух координатных осей.

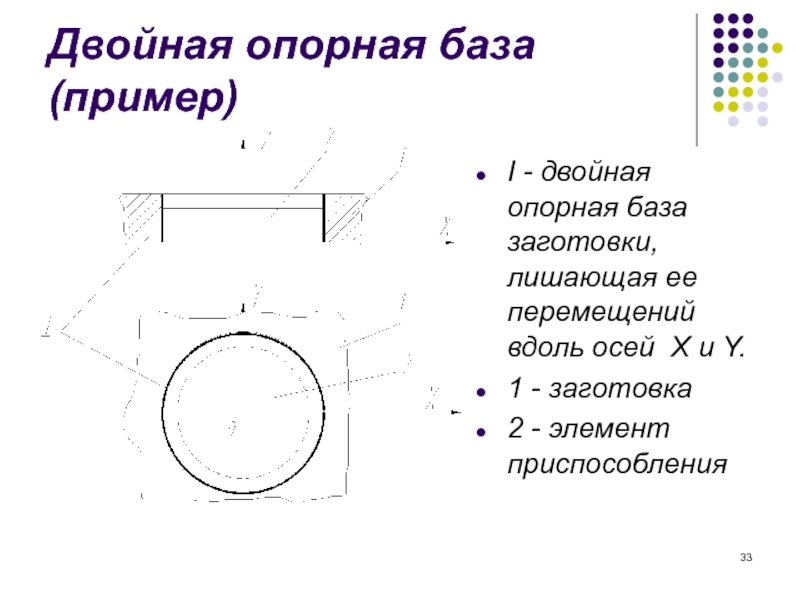

Слайд 33Двойная опорная база (пример)
I - двойная опорная база заготовки, лишающая ее
перемещений вдоль осей X и Y.
1 - заготовка
2 - элемент приспособления
1 - заготовка
2 - элемент приспособления

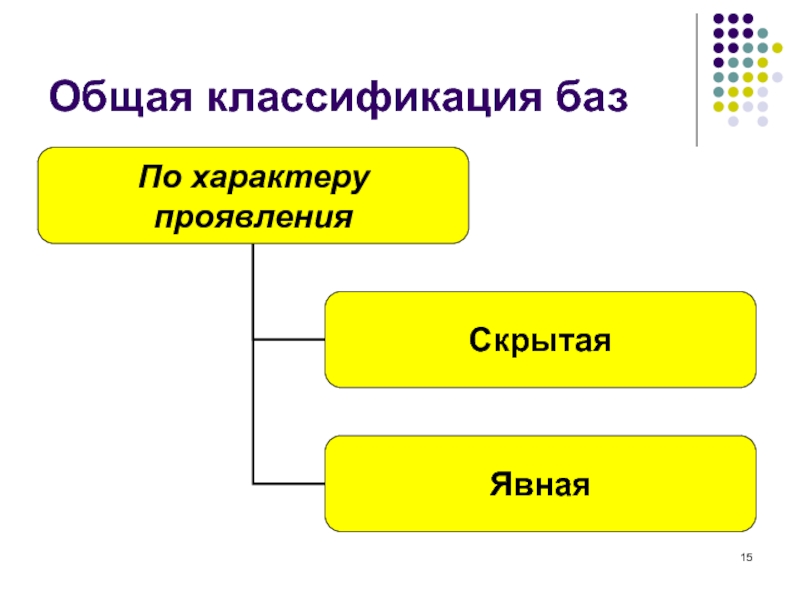

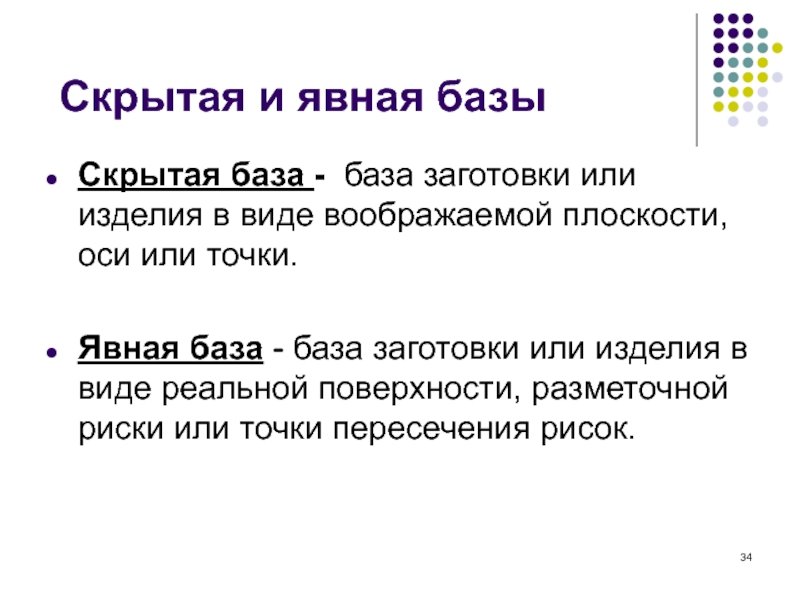

Слайд 34 Скрытая и явная базы
Скрытая база - база заготовки или изделия
в виде воображаемой плоскости, оси или точки.
Явная база - база заготовки или изделия в виде реальной поверхности, разметочной риски или точки пересечения рисок.
Явная база - база заготовки или изделия в виде реальной поверхности, разметочной риски или точки пересечения рисок.

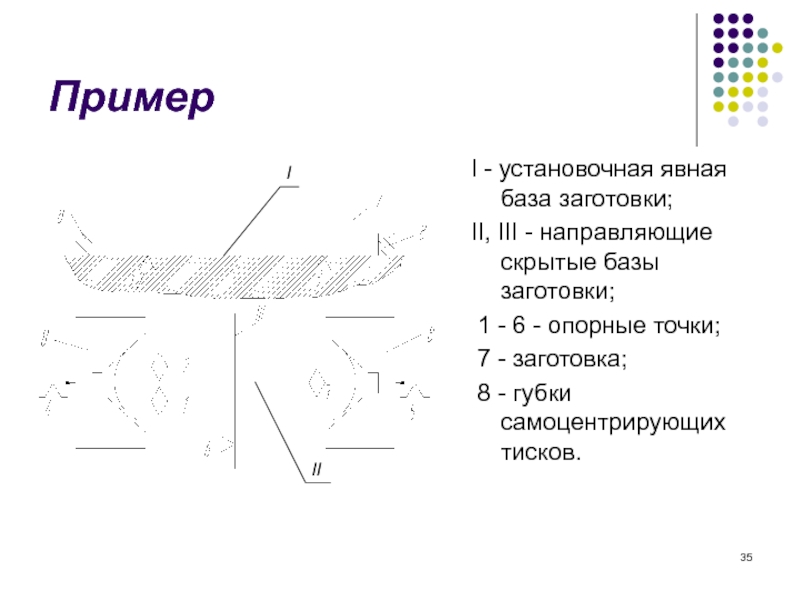

Слайд 35Пример
I - установочная явная база заготовки;
II, III - направляющие скрытые
базы заготовки;
1 - 6 - опорные точки;
7 - заготовка;
8 - губки самоцентрирующих тисков.
1 - 6 - опорные точки;
7 - заготовка;
8 - губки самоцентрирующих тисков.
I
II

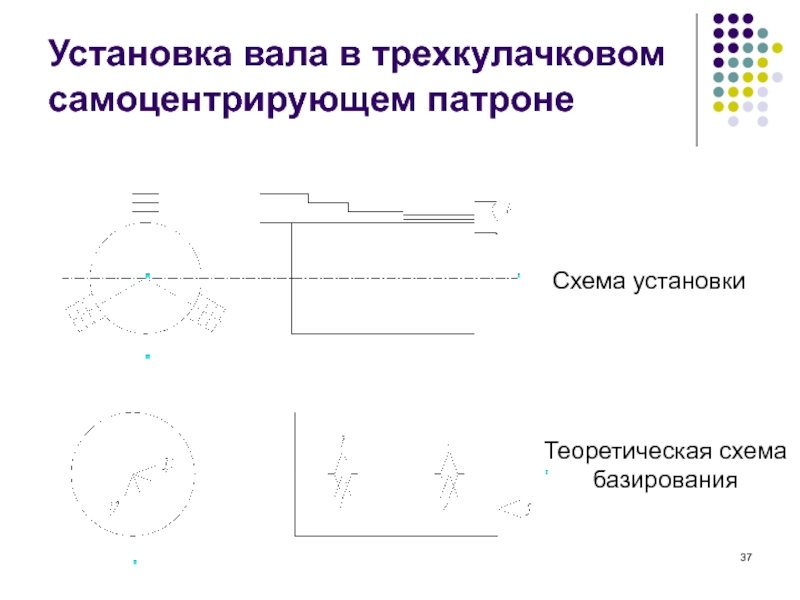

Слайд 37Установка вала в трехкулачковом самоцентрирующем патроне
Схема установки
Теоретическая схема
базирования

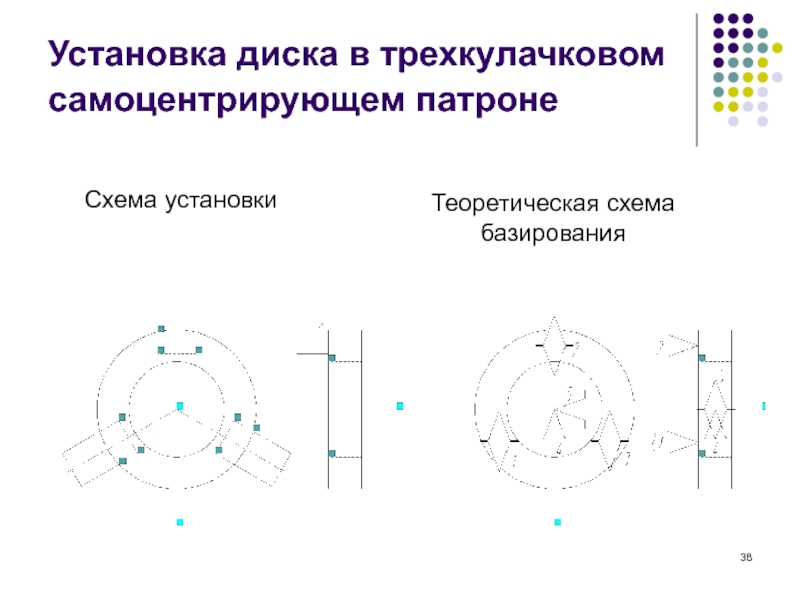

Слайд 38Установка диска в трехкулачковом самоцентрирующем патроне
Схема установки
Теоретическая схема
базирования

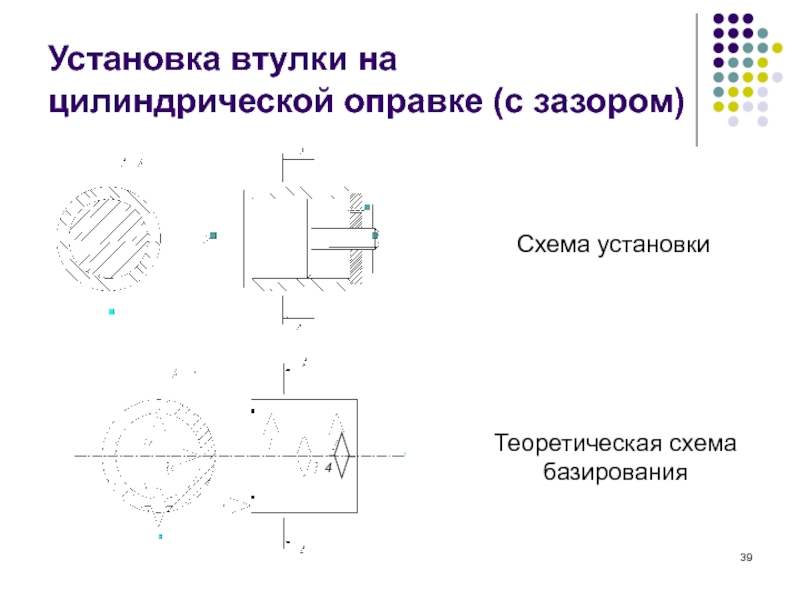

Слайд 39Установка втулки на цилиндрической оправке (с зазором)
Схема установки
Теоретическая схема
базирования
4

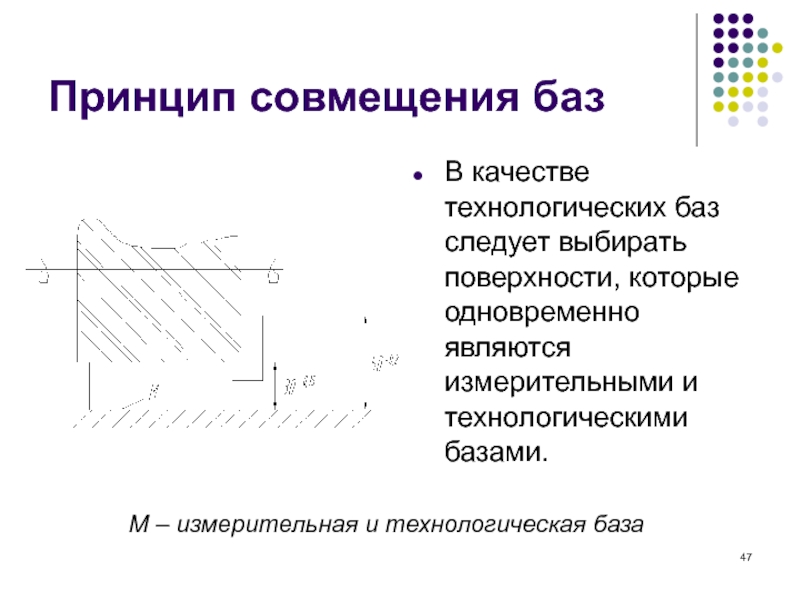

Слайд 47Принцип совмещения баз
В качестве технологических баз следует выбирать поверхности, которые одновременно
являются измерительными и технологическими базами.
М – измерительная и технологическая база

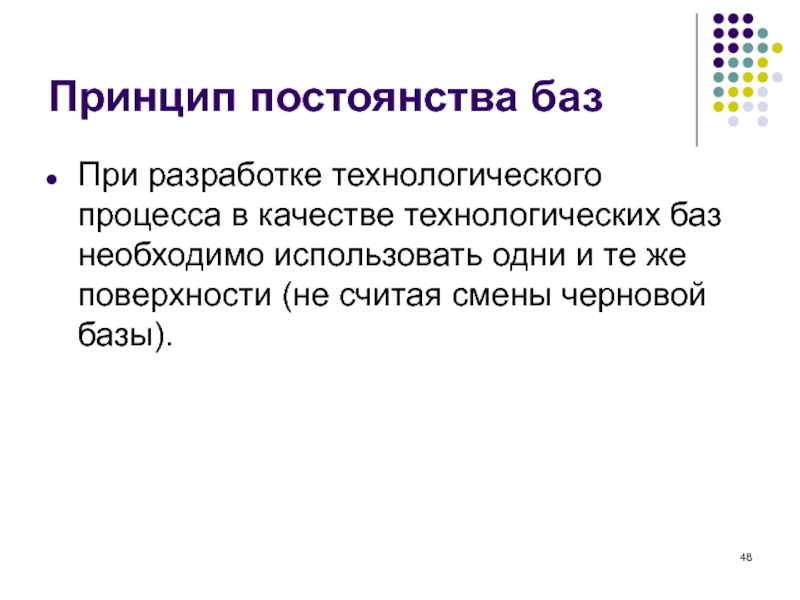

Слайд 48Принцип постоянства баз
При разработке технологического процесса в качестве технологических баз необходимо
использовать одни и те же поверхности (не считая смены черновой базы).

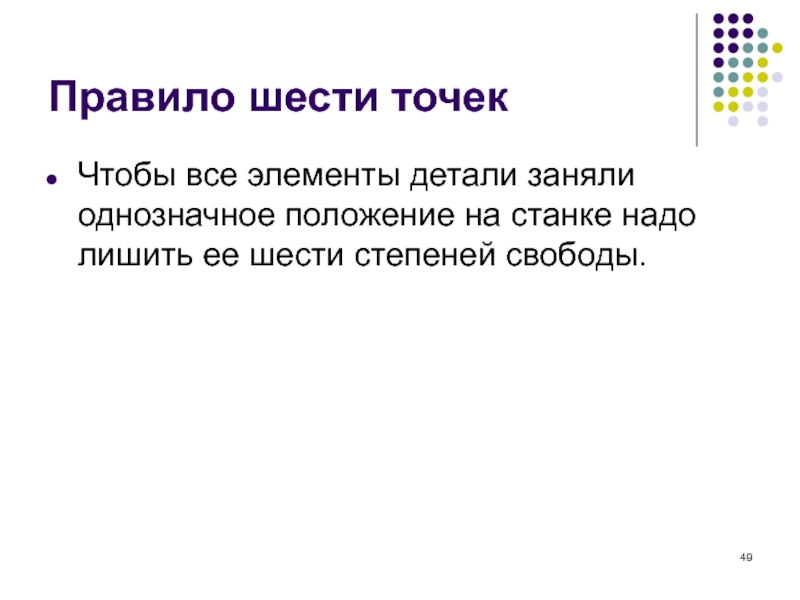

Слайд 49Правило шести точек
Чтобы все элементы детали заняли однозначное положение на станке
надо лишить ее шести степеней свободы.
