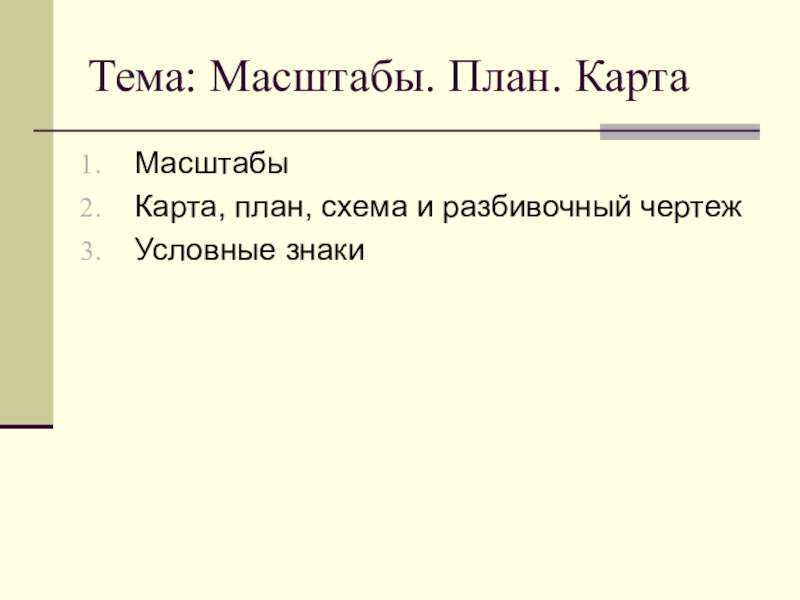

Тема: Масштабы. План. КартаМасштабыКарта, план, схема и разбивочный чертежУсловные знаки

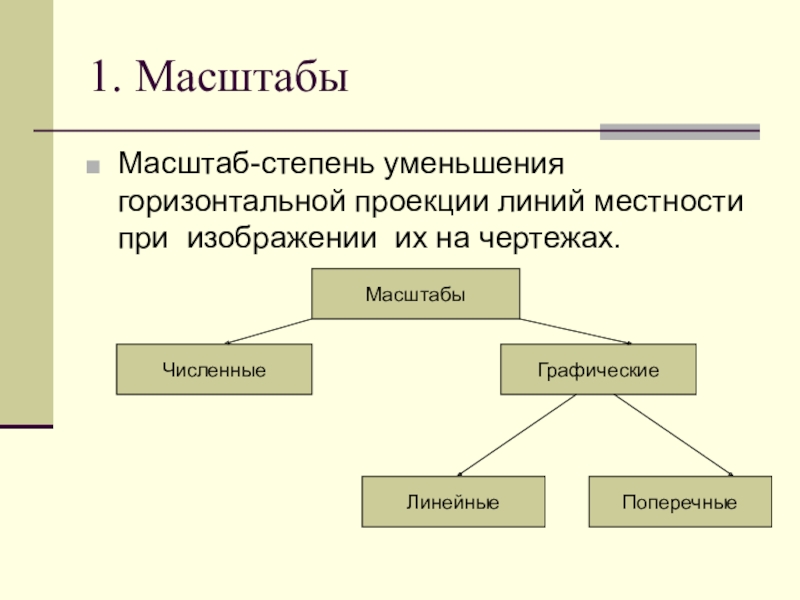

Слайд 31. Масштабы
Масштаб-степень уменьшения горизонтальной проекции линий местности при изображении их на
чертежах.
Масштабы
Численные
Графические
Линейные
Поперечные

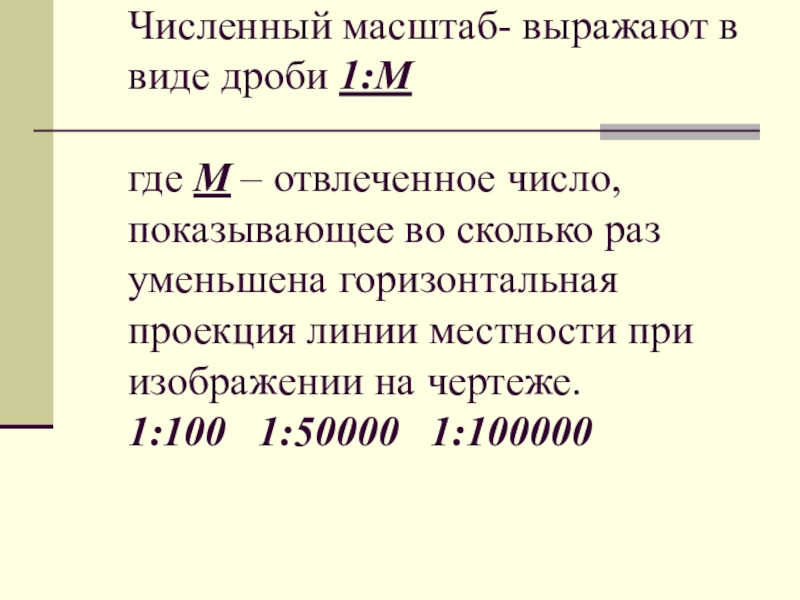

Слайд 4 Численный масштаб- выражают в виде дроби 1:М где М – отвлеченное число,
показывающее во сколько раз уменьшена горизонтальная проекция линии местности при изображении на чертеже.
1:100 1:50000 1:100000

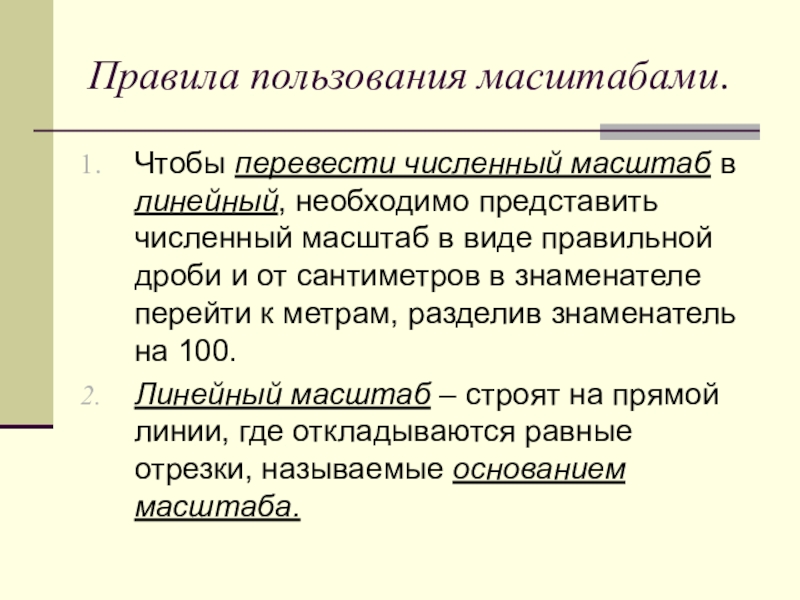

Слайд 5Правила пользования масштабами.
Чтобы перевести численный масштаб в линейный, необходимо представить численный
масштаб в виде правильной дроби и от сантиметров в знаменателе перейти к метрам, разделив знаменатель на 100.
Линейный масштаб – строят на прямой линии, где откладываются равные отрезки, называемые основанием масштаба.
Линейный масштаб – строят на прямой линии, где откладываются равные отрезки, называемые основанием масштаба.

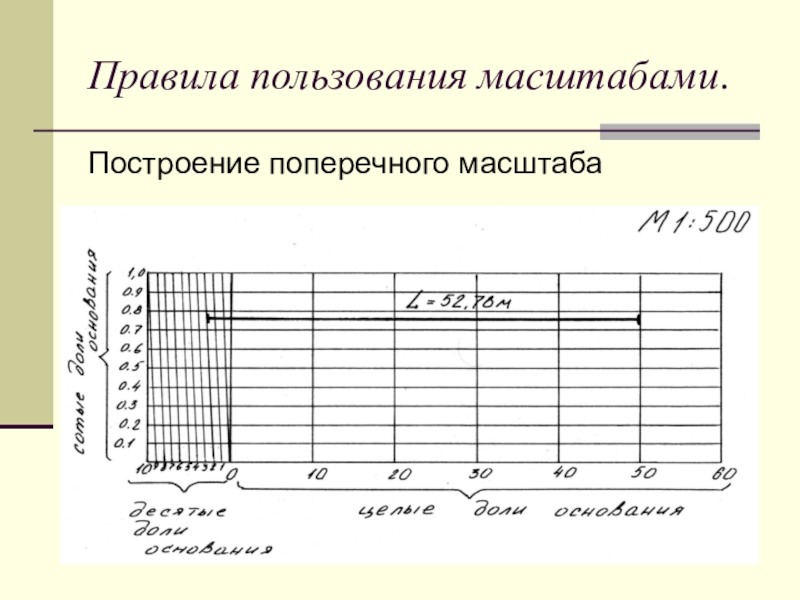

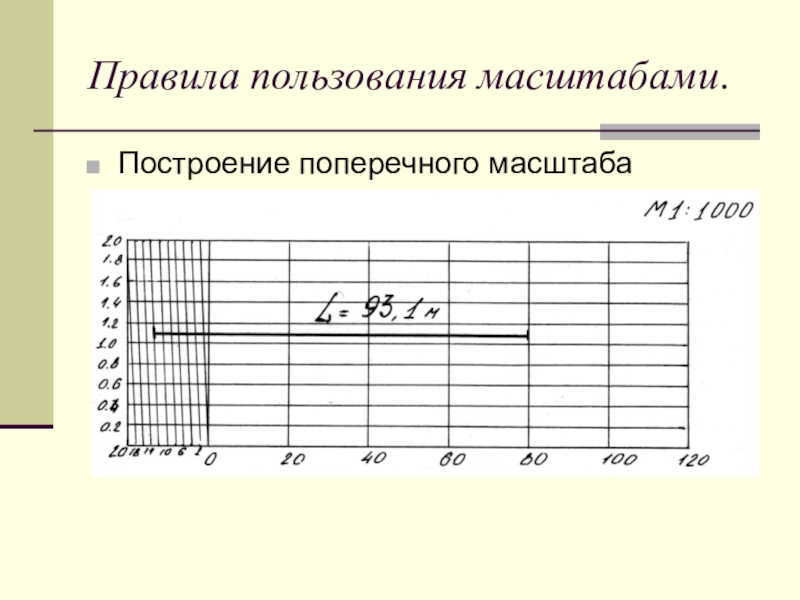

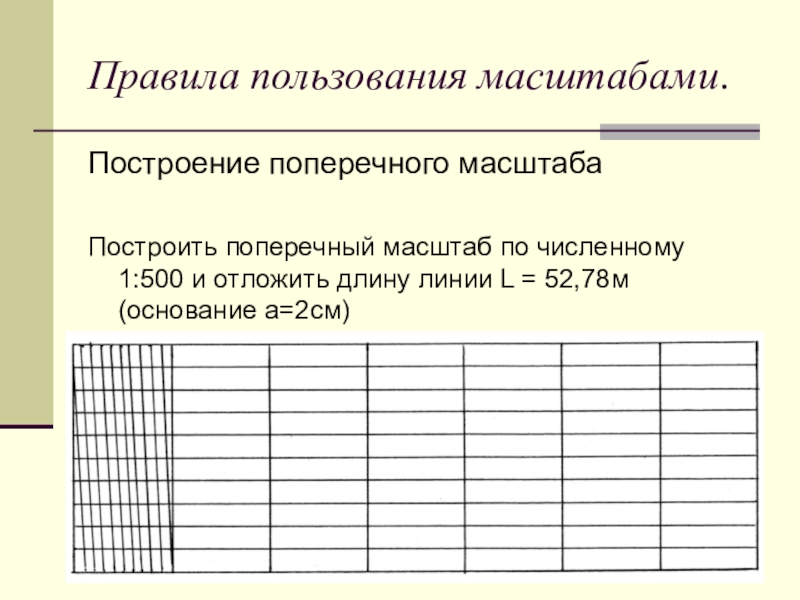

Слайд 6Правила пользования масштабами.
Построение поперечного масштаба
Построить поперечный масштаб по численному 1:500 и
отложить длину линии L = 52,78м (основание а=2см)
Слайд 10Правила пользования масштабами.
3. Для перевода линейного масштаба в численный достаточно метры
перевести в сантиметры и записать в виде правильной дроби.
4. Для сравнения масштабов между собой необходимо разделить больший знаменатель на меньший.
Крупнее тот масштаб, у которого знаменатель меньше.
4. Для сравнения масштабов между собой необходимо разделить больший знаменатель на меньший.
Крупнее тот масштаб, у которого знаменатель меньше.

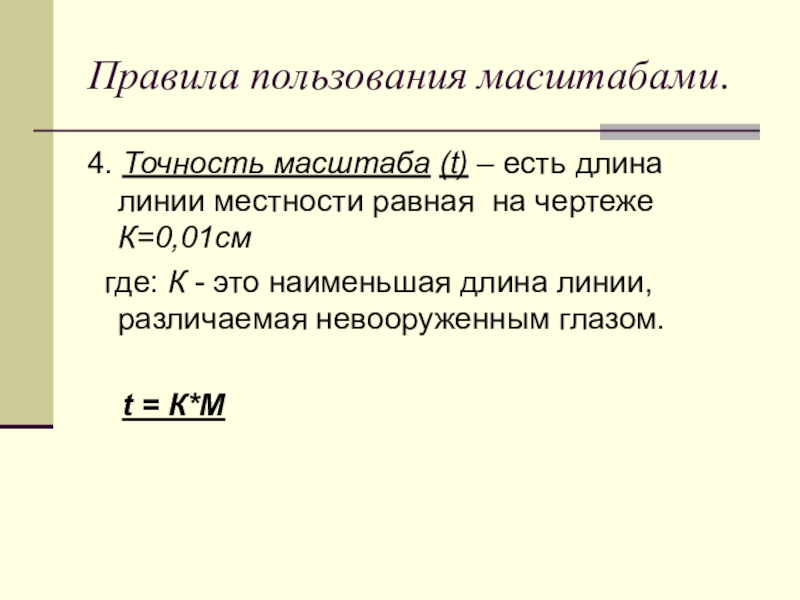

Слайд 11Правила пользования масштабами.
4. Точность масштаба (t) – есть длина линии местности
равная на чертеже К=0,01см
где: К - это наименьшая длина линии, различаемая невооруженным глазом.
t = К*М
где: К - это наименьшая длина линии, различаемая невооруженным глазом.
t = К*М

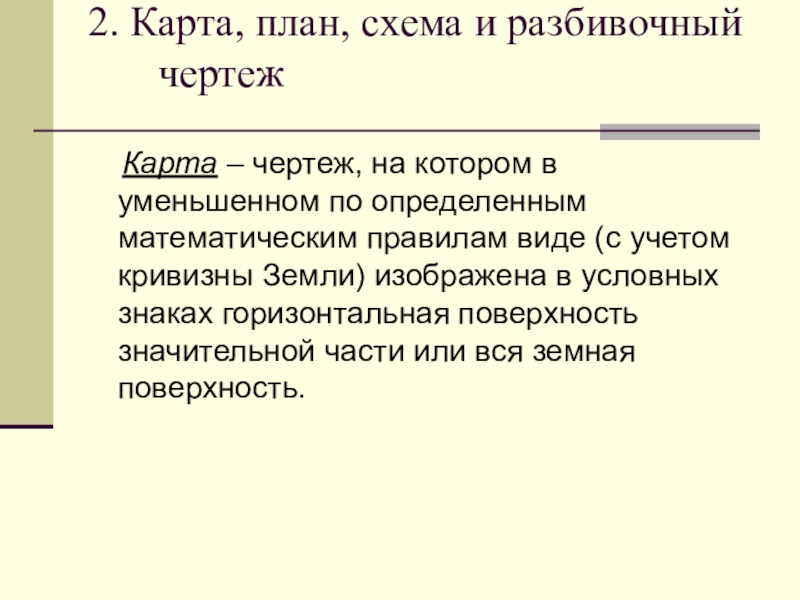

Слайд 122. Карта, план, схема и разбивочный чертеж

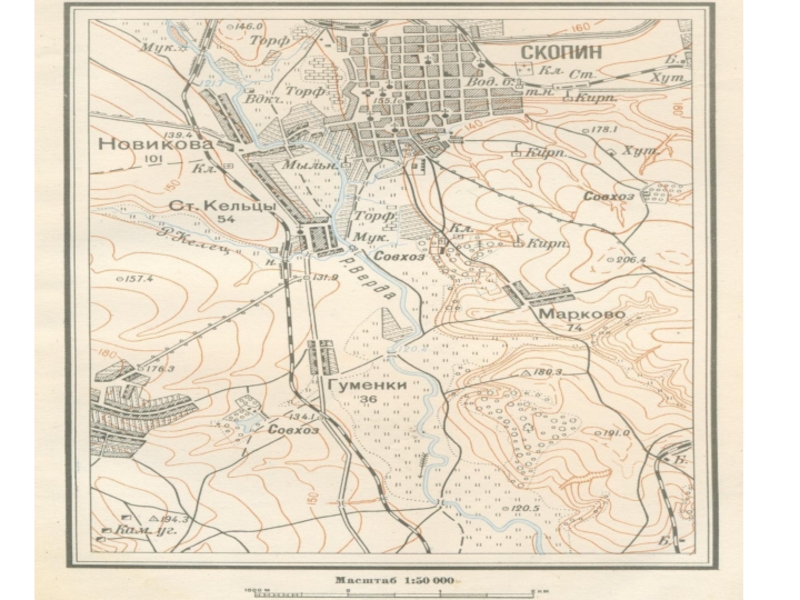

Карта – чертеж,
на котором в уменьшенном по определенным математическим правилам виде (с учетом кривизны Земли) изображена в условных знаках горизонтальная поверхность значительной части или вся земная поверхность.

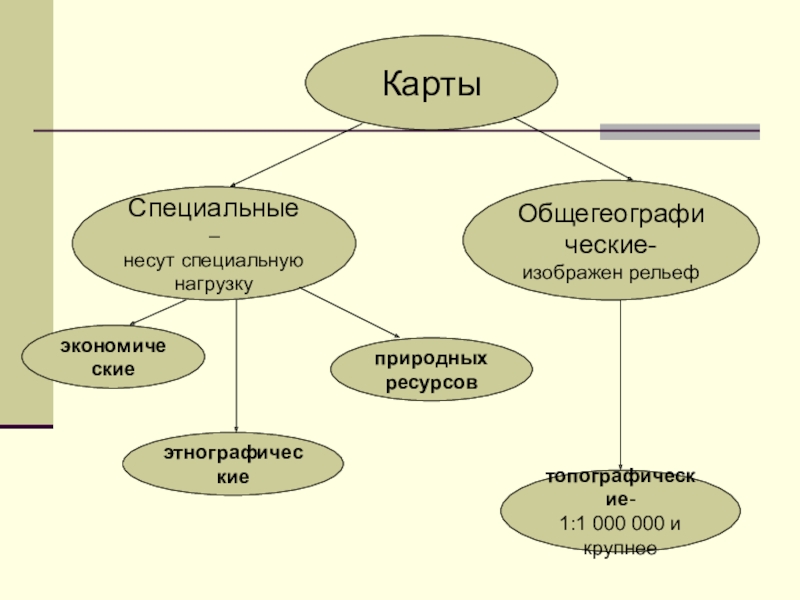

Слайд 13Карты
Специальные –
несут специальную
нагрузку
Общегеографические-
изображен рельеф
экономические
этнографические
природных
ресурсов
топографические-
1:1 000 000 и крупнее

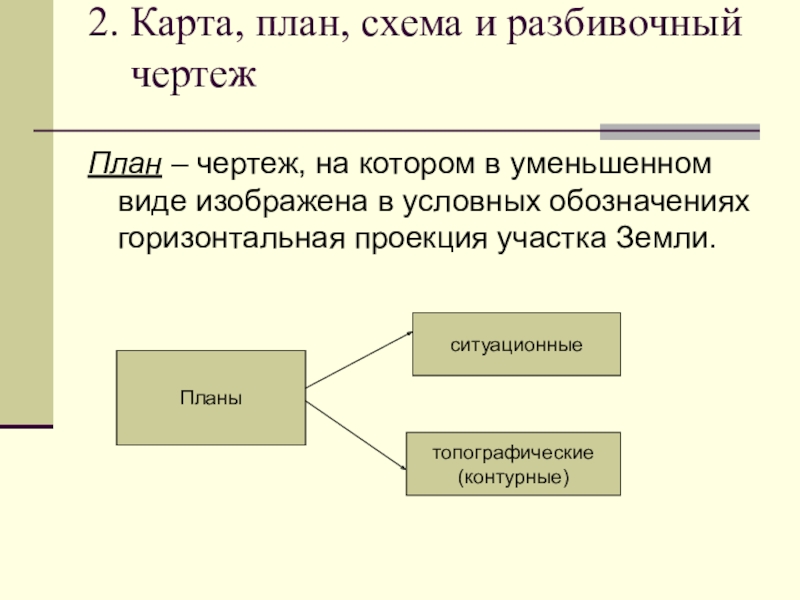

Слайд 162. Карта, план, схема и разбивочный
чертеж

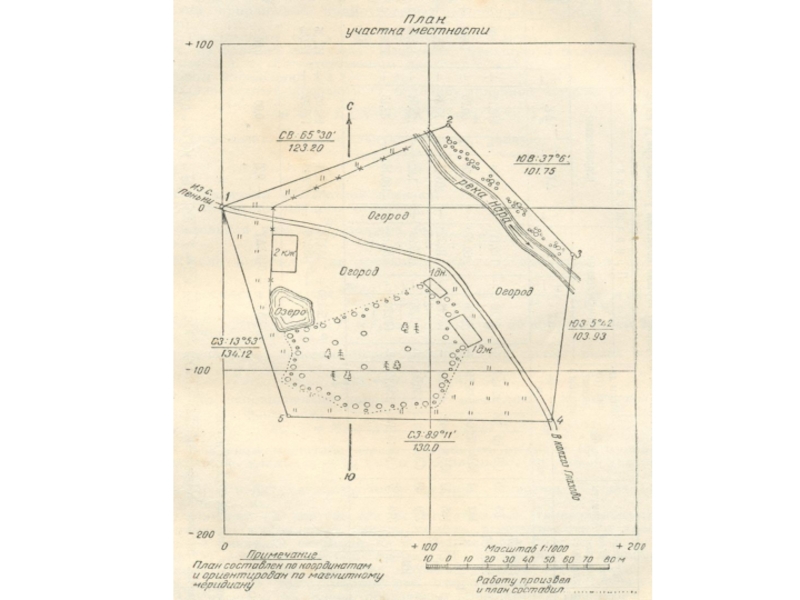

План – чертеж,
на котором в уменьшенном виде изображена в условных обозначениях горизонтальная проекция участка Земли.
Планы
ситуационные
топографические
(контурные)

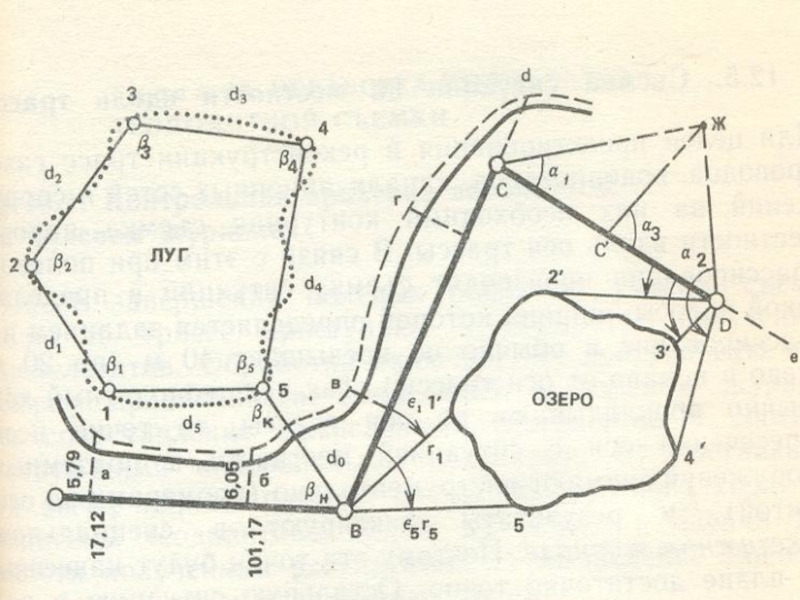

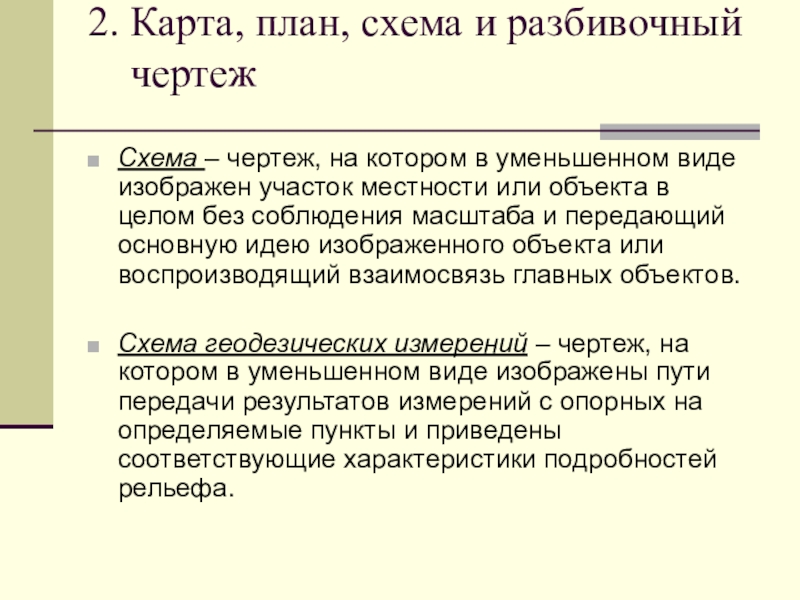

Слайд 182. Карта, план, схема и разбивочный
чертеж
Схема – чертеж, на
котором в уменьшенном виде изображен участок местности или объекта в целом без соблюдения масштаба и передающий основную идею изображенного объекта или воспроизводящий взаимосвязь главных объектов.
Схема геодезических измерений – чертеж, на котором в уменьшенном виде изображены пути передачи результатов измерений с опорных на определяемые пункты и приведены соответствующие характеристики подробностей рельефа.
Схема геодезических измерений – чертеж, на котором в уменьшенном виде изображены пути передачи результатов измерений с опорных на определяемые пункты и приведены соответствующие характеристики подробностей рельефа.

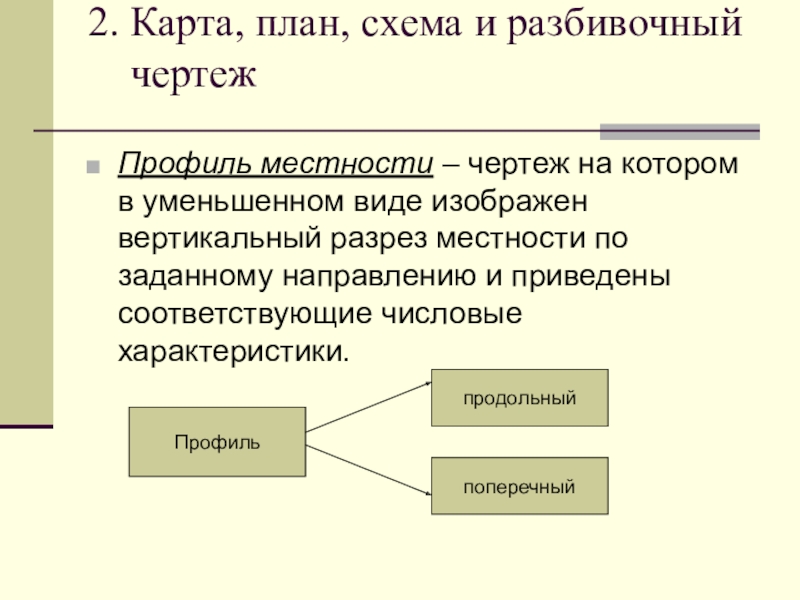

Слайд 202. Карта, план, схема и разбивочный
чертеж

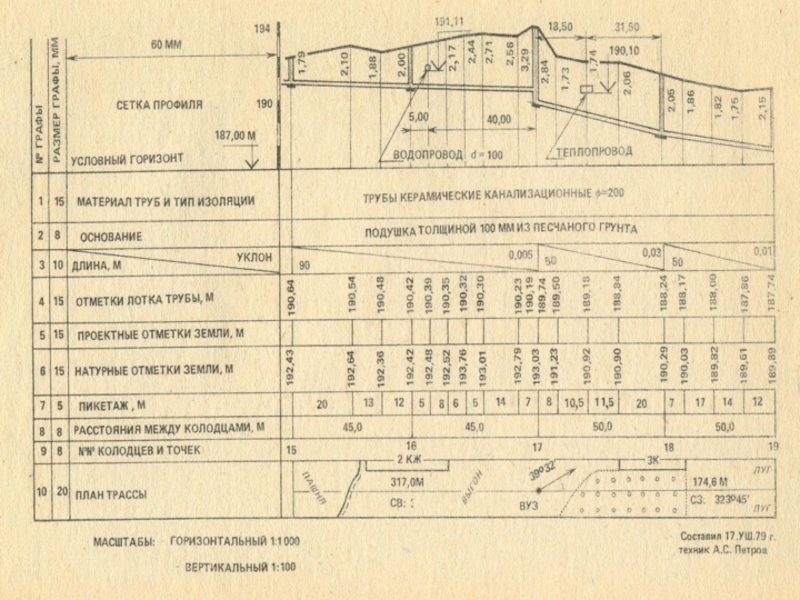

Профиль местности – чертеж
на котором в уменьшенном виде изображен вертикальный разрез местности по заданному направлению и приведены соответствующие числовые характеристики.
Профиль
продольный
поперечный

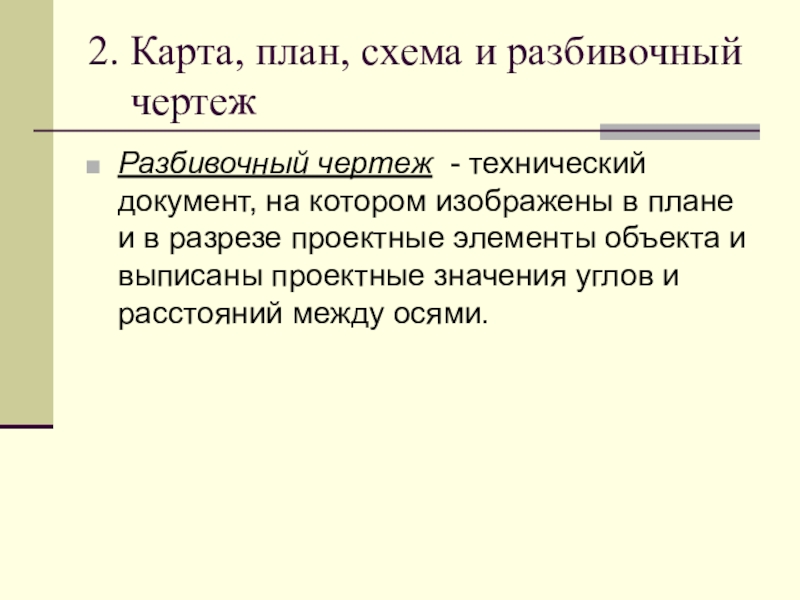

Слайд 222. Карта, план, схема и разбивочный
чертеж
Разбивочный чертеж - технический
документ, на котором изображены в плане и в разрезе проектные элементы объекта и выписаны проектные значения углов и расстояний между осями.

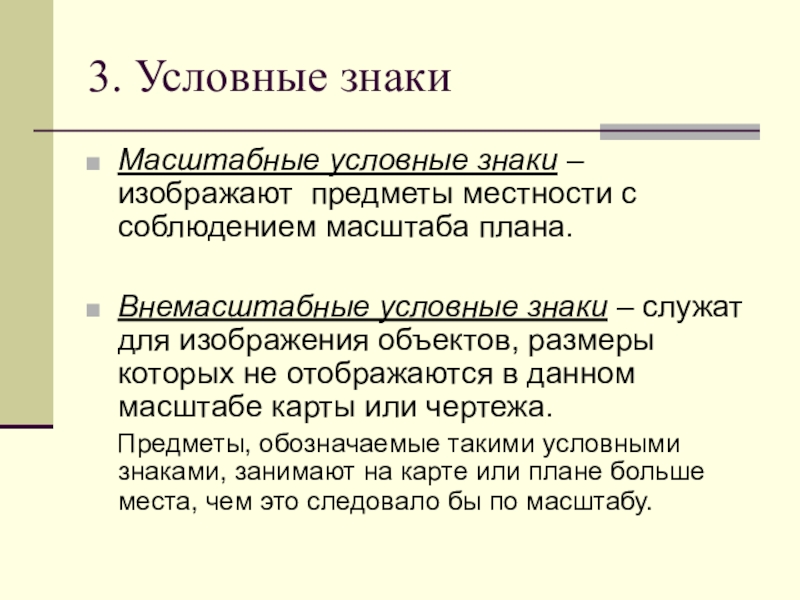

Слайд 233. Условные знаки
Масштабные условные знаки – изображают предметы местности с соблюдением
масштаба плана.
Внемасштабные условные знаки – служат для изображения объектов, размеры которых не отображаются в данном масштабе карты или чертежа.
Предметы, обозначаемые такими условными знаками, занимают на карте или плане больше места, чем это следовало бы по масштабу.
Внемасштабные условные знаки – служат для изображения объектов, размеры которых не отображаются в данном масштабе карты или чертежа.
Предметы, обозначаемые такими условными знаками, занимают на карте или плане больше места, чем это следовало бы по масштабу.
