Презентация, доклад по теме Магнетизм
Содержание
- 1. Презентация по теме Магнетизм
- 2. Содержание:МагнетизмМагнитное поле электрического тока.Проводник с током в
- 3. Магнетизм — это особое проявление движения
- 4. Непрерывное движение электронов в любом веществе можно рассматривать как внутримолекулярные токи, возбуждающие магнитное поле.

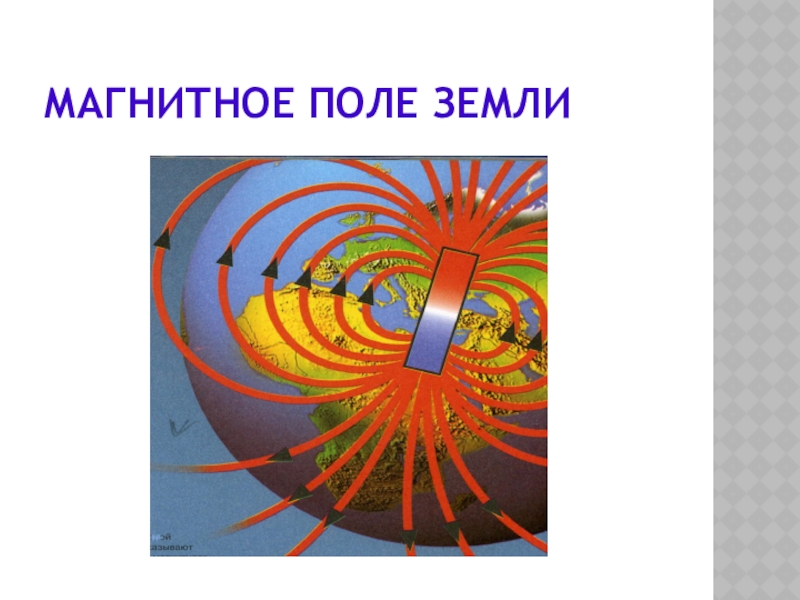

- 5. Магнитное поле Земли
- 6. Любая магнитная линия не имеет ни
- 7. При расположении двух магнитов на некотором расстоянии

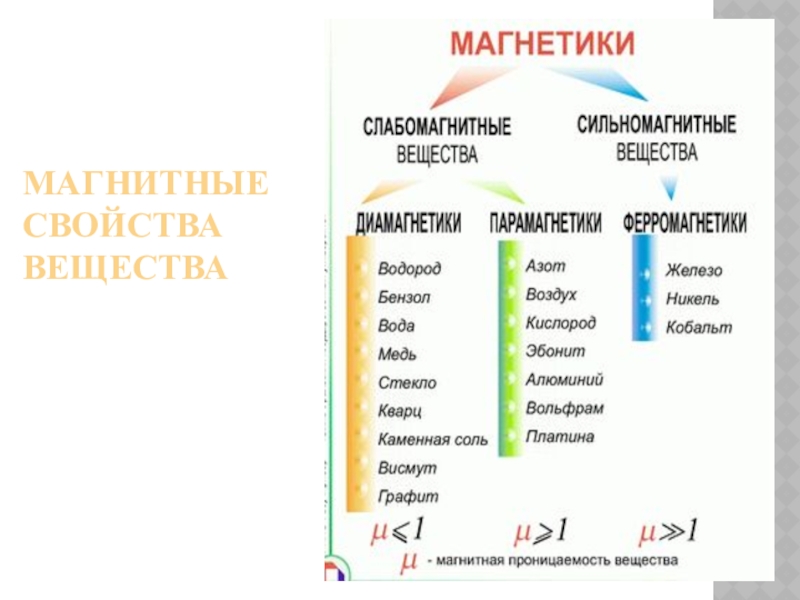

- 8. Магнитные свойства вещества

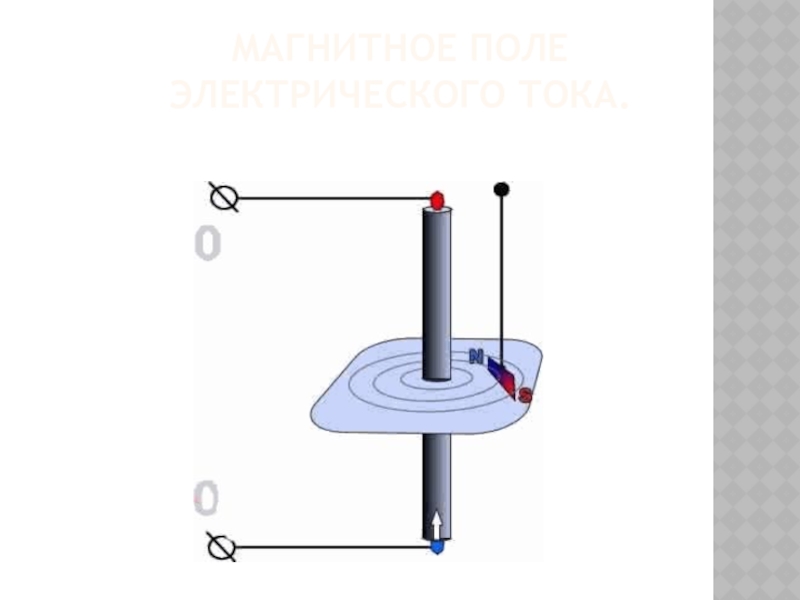

- 9. Магнитное поле электрического тока.
- 10. Слайд 10
- 11. Проволока, согнутая спирально и состоящая из

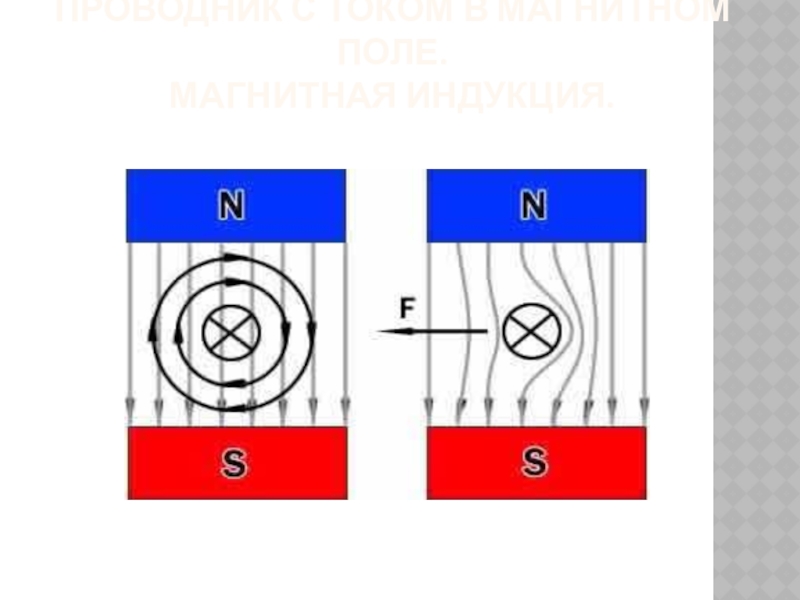

- 12. Проводник с током в магнитном поле. Магнитная индукция.
- 13. Всегда всё уходящее на изображениях обозначается крестом, а направленное на смотрящего - точкой.
- 14. Для определения направления движения проводника в магнитном поле можно пользоваться правилом левой руки:
- 15. Слайд 15
- 16. Н- Напряженность магнитного поля, является векторной
- 17. Магнитный потокПроизведение магнитной индукции на величину какой-либо
- 18. Закон полного тока Свойство тока возбуждать магнитное

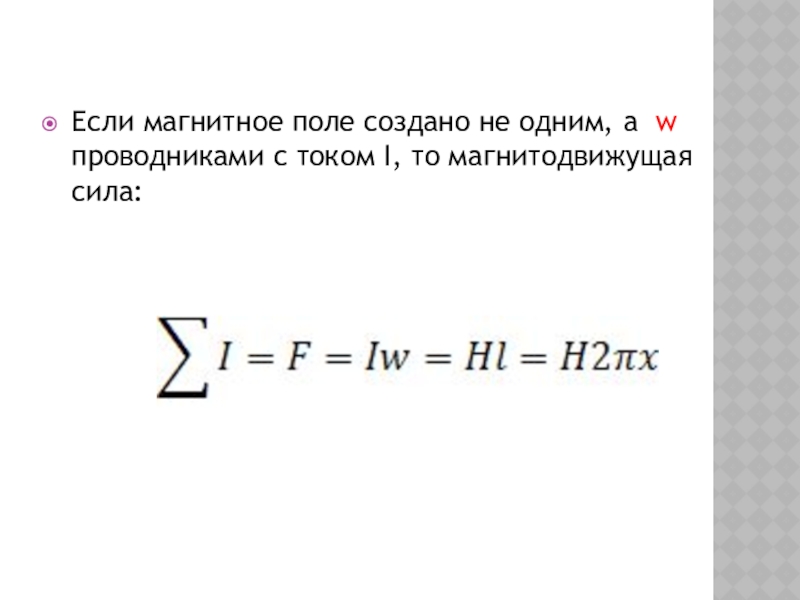

- 19. Если магнитное поле создано не одним, a w проводниками с током I, то магнитодвижущая сила:
- 20. Если магнитное поле возбуждается током I, проходящим
- 21. Магнитная проницаемость. Магнитный поток. Число, показывающее, во
- 22. Слайд 22
- 23. Взаимодействие проводников с токамиЕсли два или несколько

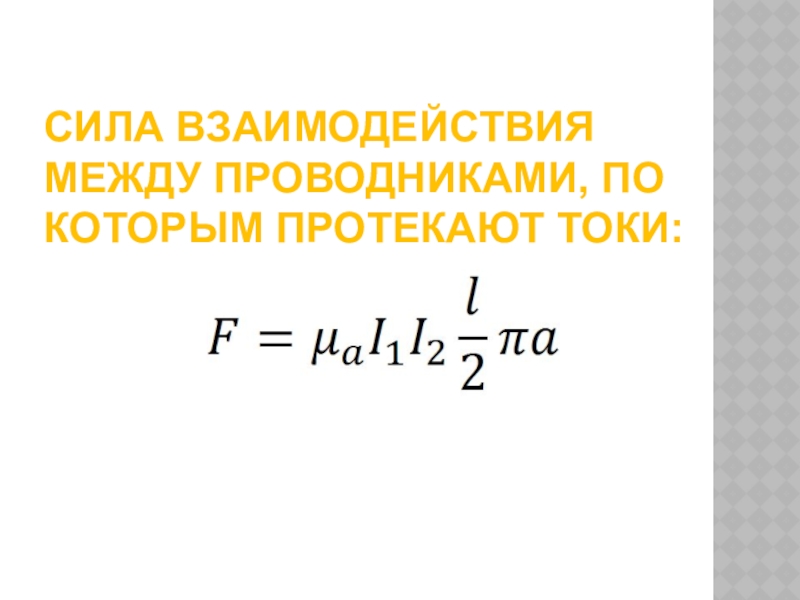

- 24. Сила взаимодействия между проводниками, по которым протекают токи:
- 25. Слайд 25
- 26. Ферромагнитные материалы имеют большую магнитную проницаемость и обладают свойством намагничиваться. Гистерезис

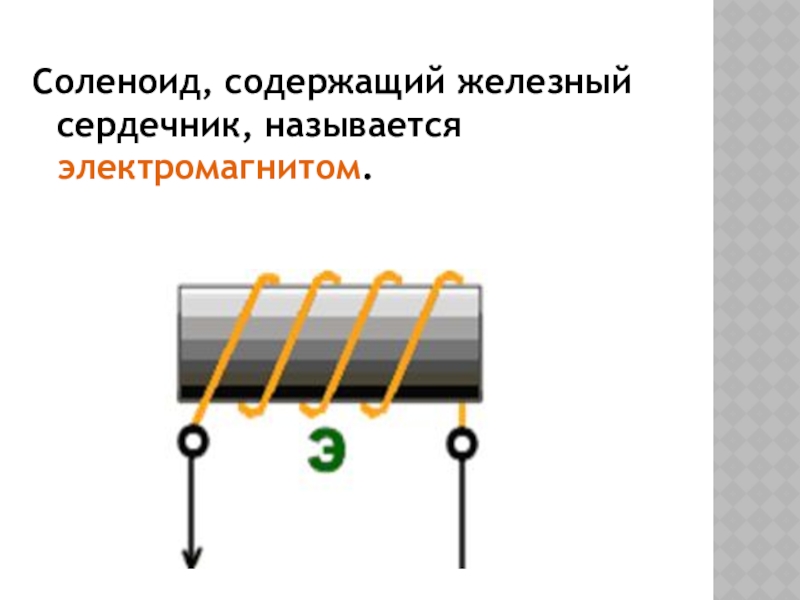

- 27. Соленоид, содержащий железный сердечник, называется электромагнитом.

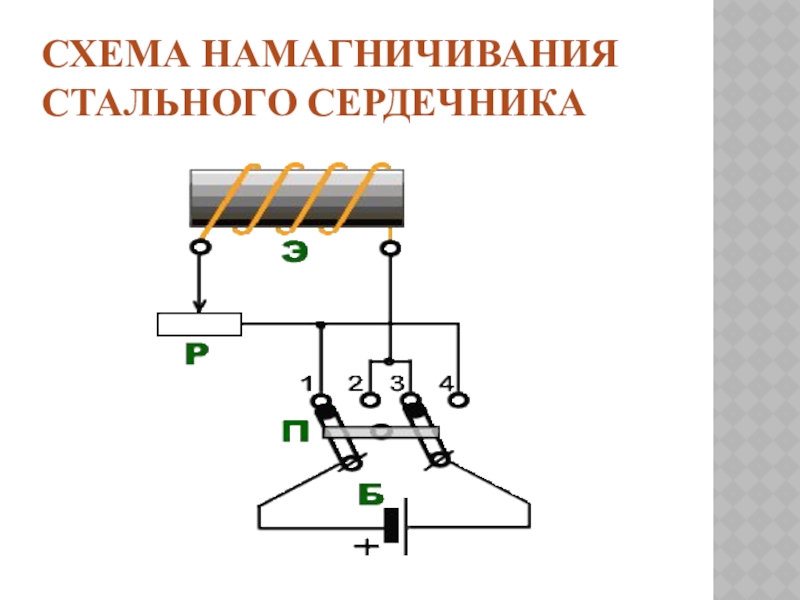

- 28. Схема намагничивания стального сердечника
- 29. Петля гистерезисаОтставание уменьшения магнитной индукции от уменьшения напряженности магнитного поля называется ГИСТЕРЕЗИСОМ.
- 30. ЭлектромагнитыСвойство электрического тока создавать магнитное поле широко

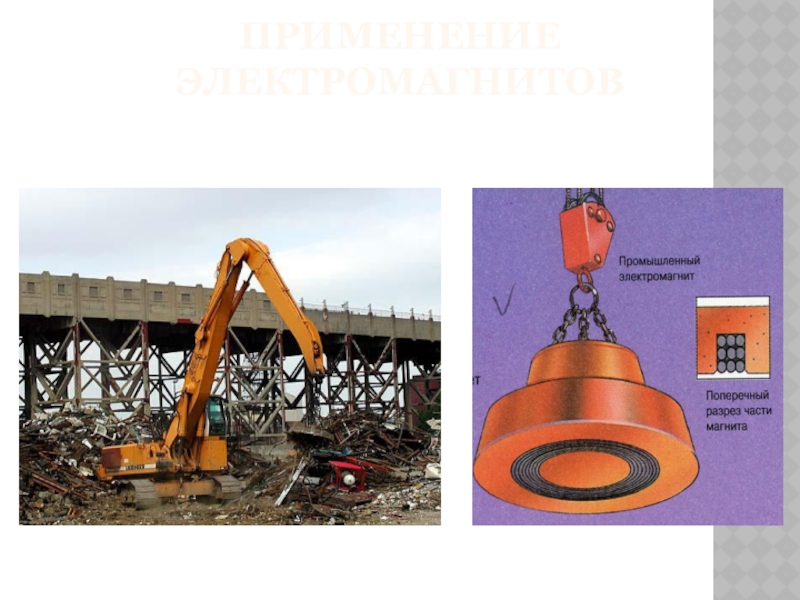

- 31. Применение электромагнитов
- 32. Поезд на магнитной подушке
- 33. Электромагниты нашли широкое применение в подъемных и
- 34. История открытия Электромагнитной индукцииВ 1820 г Эрстед обнаружил действие проводника с током на магнитную стрелку.
- 35. «Превратить магнетизм в электричество…»Английский физик Майкл

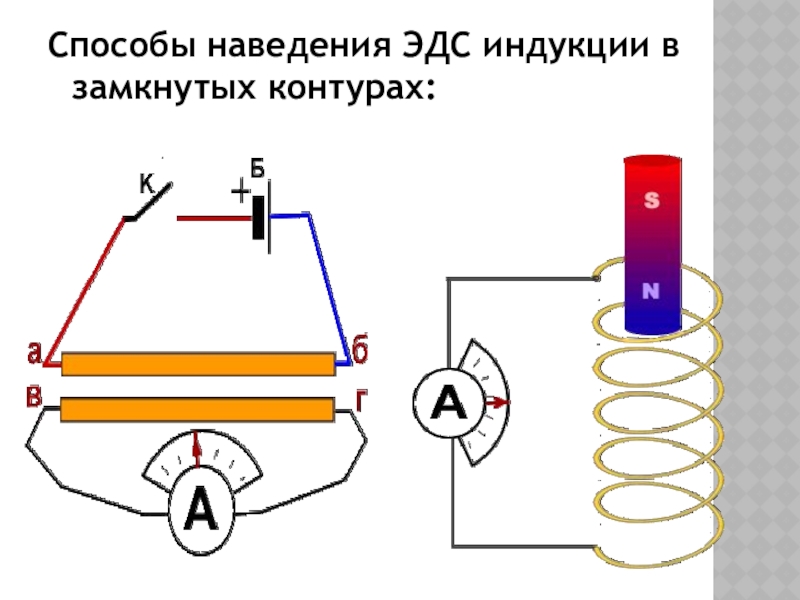

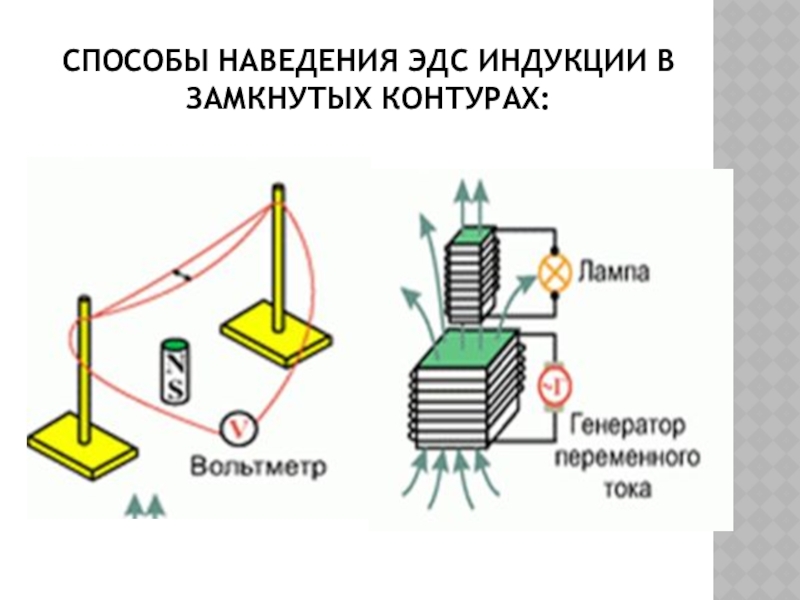

- 36. Способы наведения ЭДС индукции в замкнутых контурах:
- 37. Способы наведения ЭДС индукции в замкнутых контурах:
- 38. Выполнение условия возникновения ЭМИ – изменение магнитного
- 39. Электрические токи, возникающие при изменение магнитного потока
- 40. Правило Ленца: знак «-» (минус) указывает
- 41. Движение контура в постоянном магнитном полеИндукционный ток
- 42. Сила, действующая на заряженную частицу, движущуюся в магнитном поле, называется силой Лоренца.
- 43. Т.к. сила Лоренца перпендикулярна скорости частицы,
- 44. Направление ЭДС индукции в проводнике, перемещающемся в магнитном поле, определяется по правилу правой руки:
- 45. Изменение во времени магнитного поля, в котором

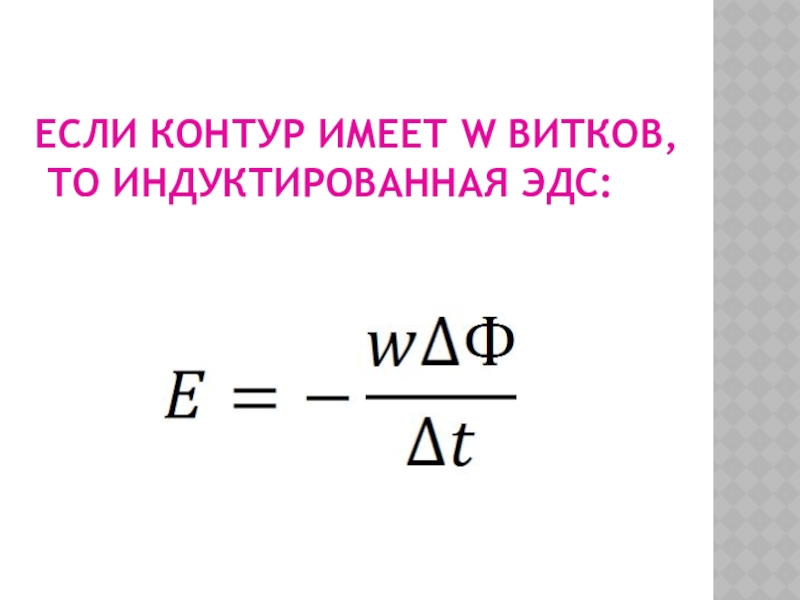

- 46. Если контур имеет w витков, то индуктированная ЭДС:
- 47. Если проводник перемещается в магнитном поле в
- 48. Значение ЭМИ для физики
- 49. Вихревые токи. Индукционные токи возникающие не только
- 50. Во избежание потерь на вихревые токи сердечники

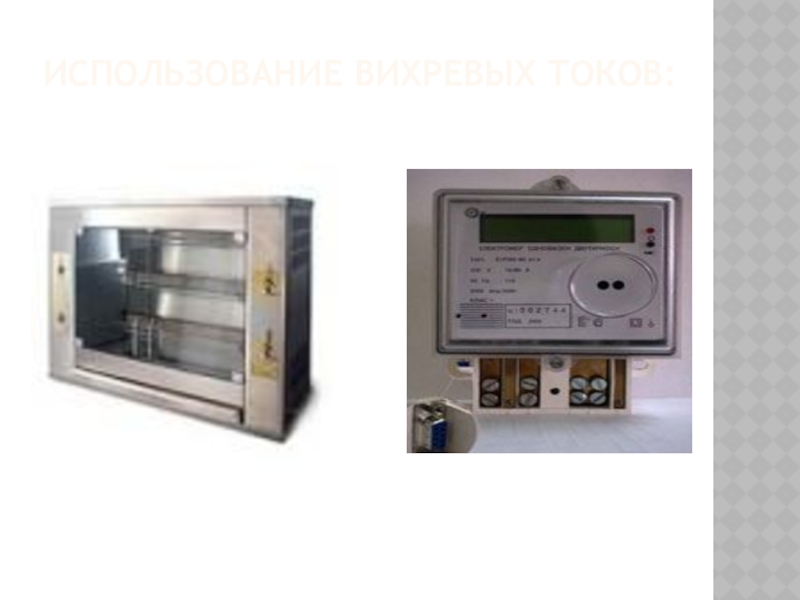

- 51. Использование вихревых токов:

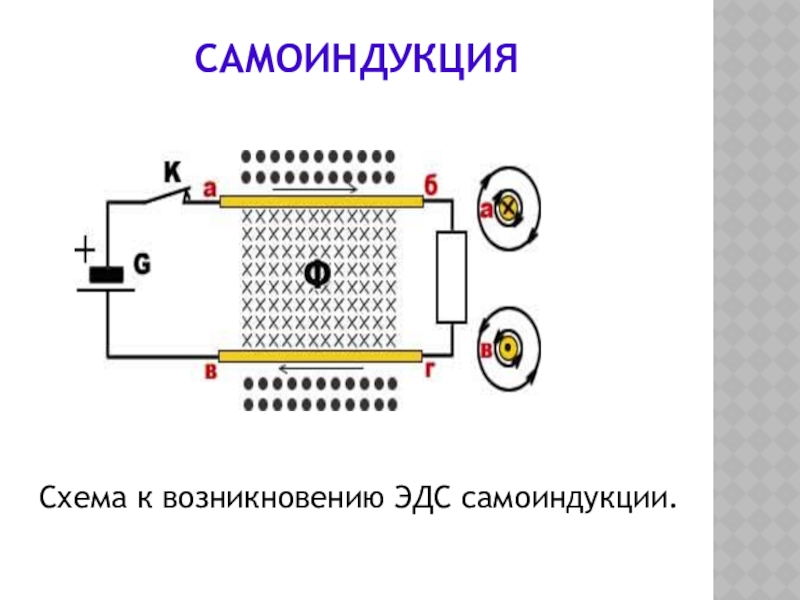

- 52. Самоиндукция Схема к возникновению ЭДС самоиндукции.
- 53. Чтобы устранить самоиндукцию, проволоку, применяемую для изготовления
- 54. Явление самоиндукции присуще не только обмоткам, но
- 55. Ф=LI или L= Ф/I.
- 56. Энергия магнитного поля При включении этой
- 57. График, показывающий нарастание тока в цепи с индуктивностью, и условное обозначение такой цепи.

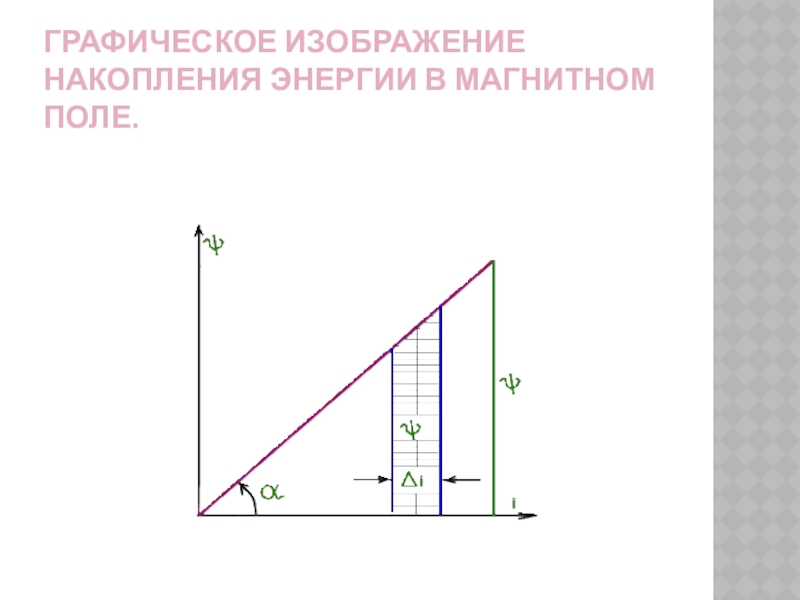

- 58. Графическое изображение накопления энергии в магнитном поле.

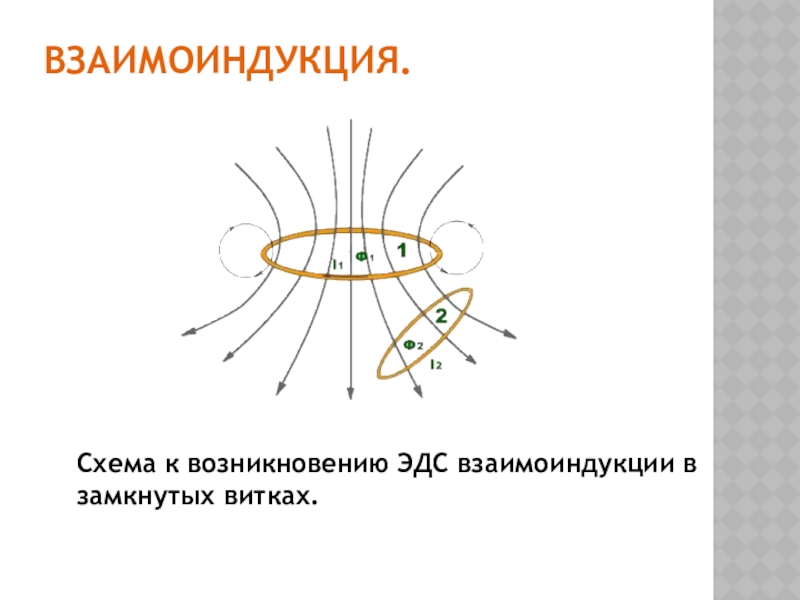

- 59. Взаимоиндукция. Схема к возникновению ЭДС взаимоиндукции в замкнутых витках.
- 60. Возникновение ЭДС взаимоиндукции объясняется тем, что контур
- 61. Контрольные вопросы:1. Как убедиться в том, что
- 62. 1. От чего зависит направление силы, действующей

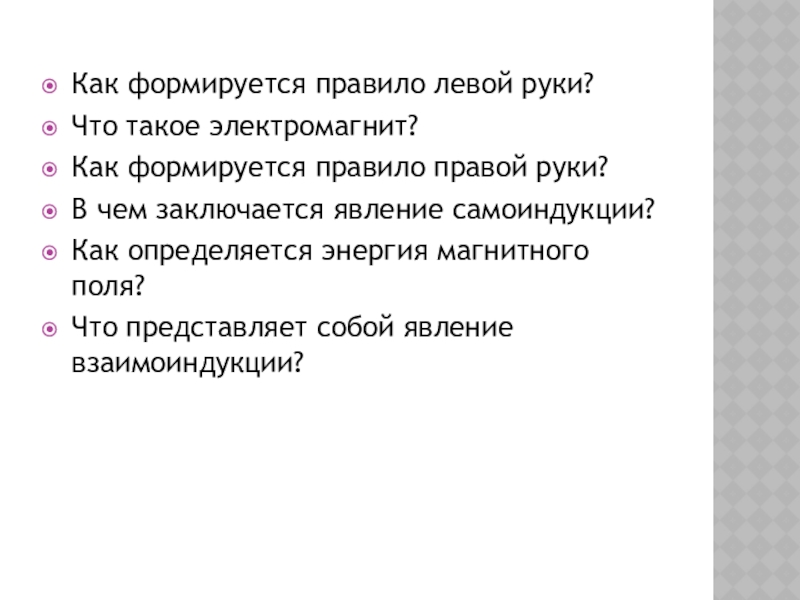

- 63. Как формируется правило левой руки?Что такое электромагнит?Как
Содержание:МагнетизмМагнитное поле электрического тока.Проводник с током в магнитном поле. Магнитная индукция. Напряженность магнитного поля. Закон полного токаМагнитная проницаемость. Магнитный поток. Взаимодействие проводников с токами Гистерезис. ЭлектромагнитыЭлектромагнитная индукция. Вихревые токиСамоиндукция Энергия магнитного поля

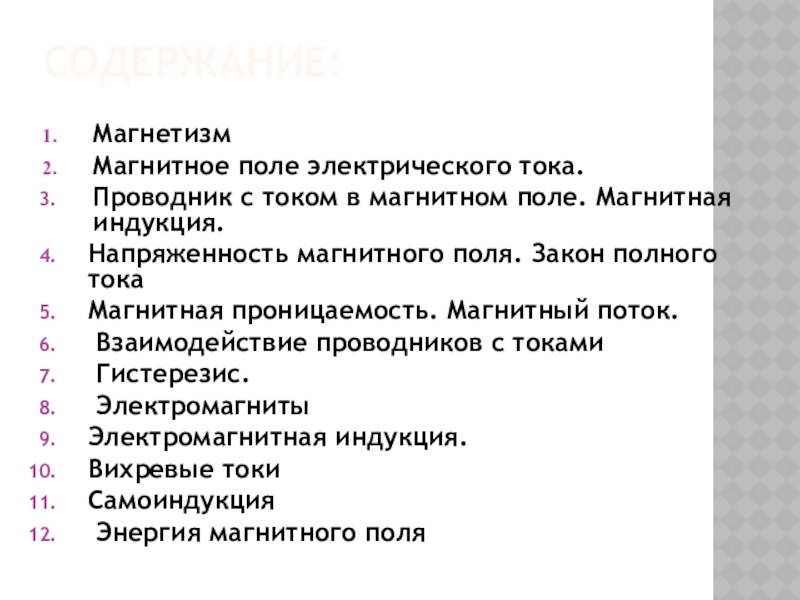

Слайд 2Содержание:
Магнетизм
Магнитное поле электрического тока.
Проводник с током в магнитном поле. Магнитная индукция.
Напряженность магнитного поля. Закон полного тока
Магнитная проницаемость. Магнитный поток.
Взаимодействие проводников с токами
Гистерезис.
Электромагниты
Электромагнитная индукция.
Вихревые токи
Самоиндукция
Энергия магнитного поля
Слайд 3 Магнетизм — это особое проявление движения электрических зарядов внутри атомов и
молекул, которое проявляется в том, что некоторые тела способны притягивать к себе и удерживать частицы железа, никеля и других металлов. Эти тела называются магнитными.

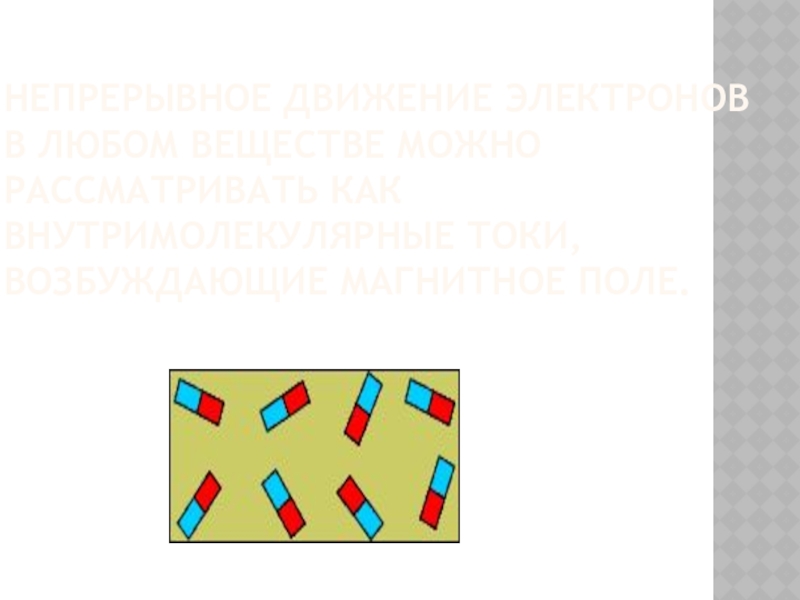

Слайд 4Непрерывное движение электронов в любом веществе можно рассматривать как внутримолекулярные токи, возбуждающие
магнитное поле.

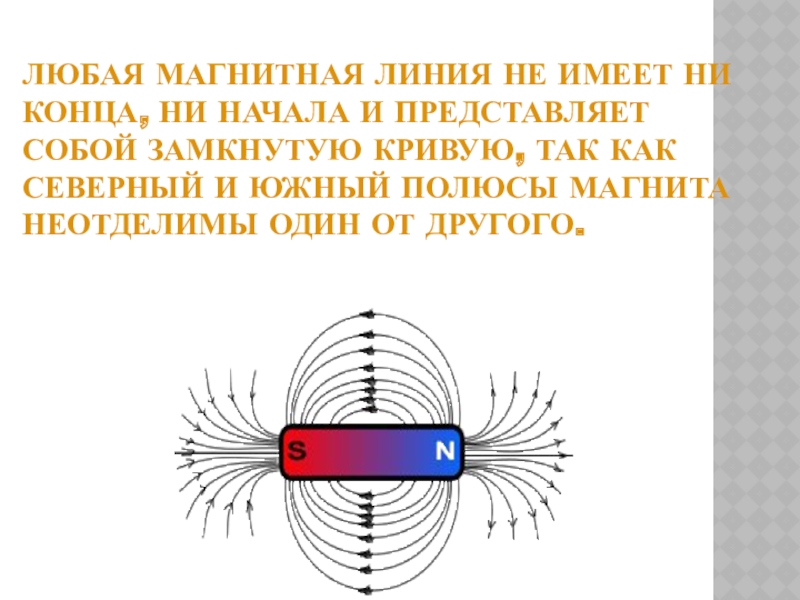

Слайд 6 Любая магнитная линия не имеет ни конца, ни начала и представляет
собой замкнутую кривую, так как северный и южный полюсы магнита неотделимы один от другого.

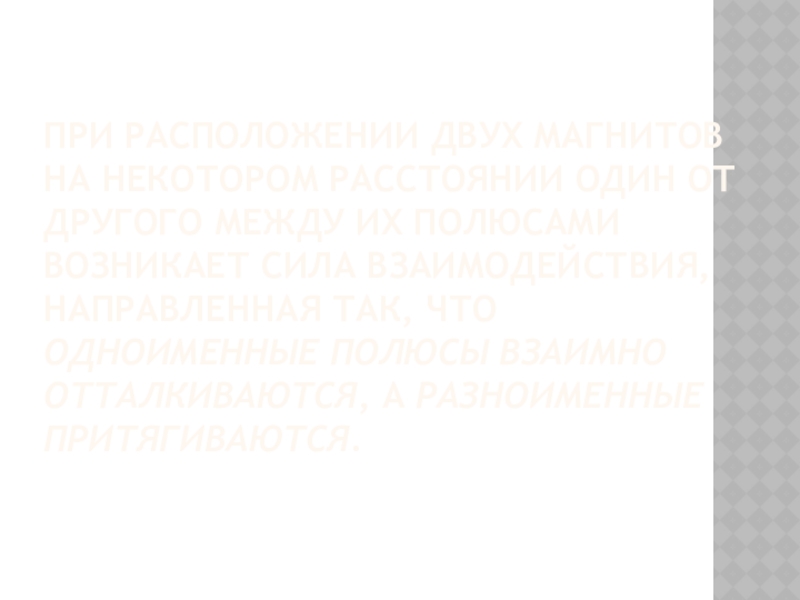

Слайд 7При расположении двух магнитов на некотором расстоянии один от другого между
их полюсами возникает сила взаимодействия, направленная так, что одноименные полюсы взаимно отталкиваются, а разноименные притягиваются.
Слайд 10

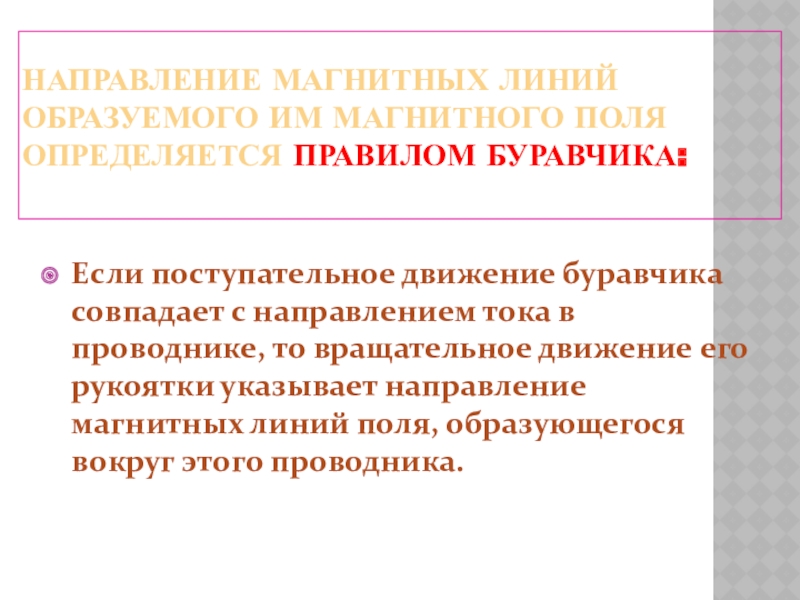

Направление магнитных линий образуемого им магнитного поля определяется правилом буравчика:
Если поступательное
движение буравчика совпадает с направлением тока в проводнике, то вращательное движение его рукоятки указывает направление магнитных линий поля, образующегося вокруг этого проводника.

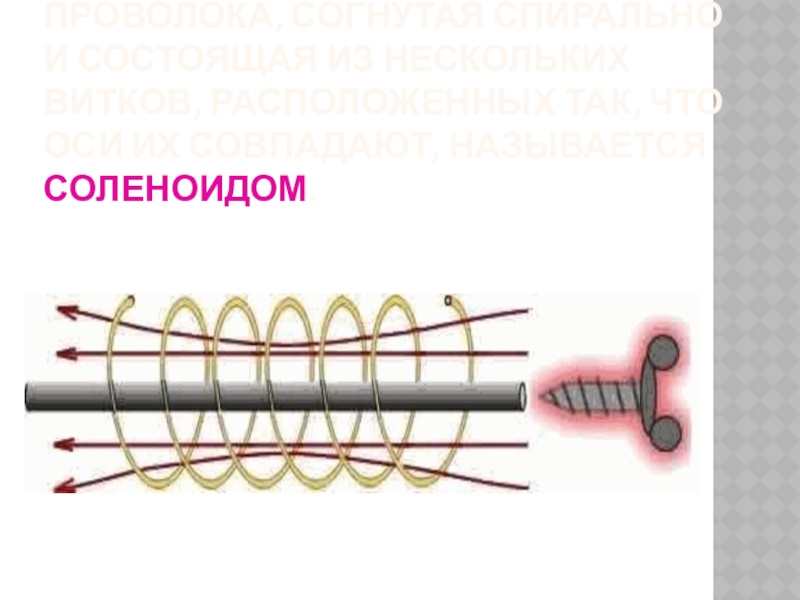

Слайд 11 Проволока, согнутая спирально и состоящая из нескольких витков, расположенных так, что
оси их совпадают, называется соленоидом.

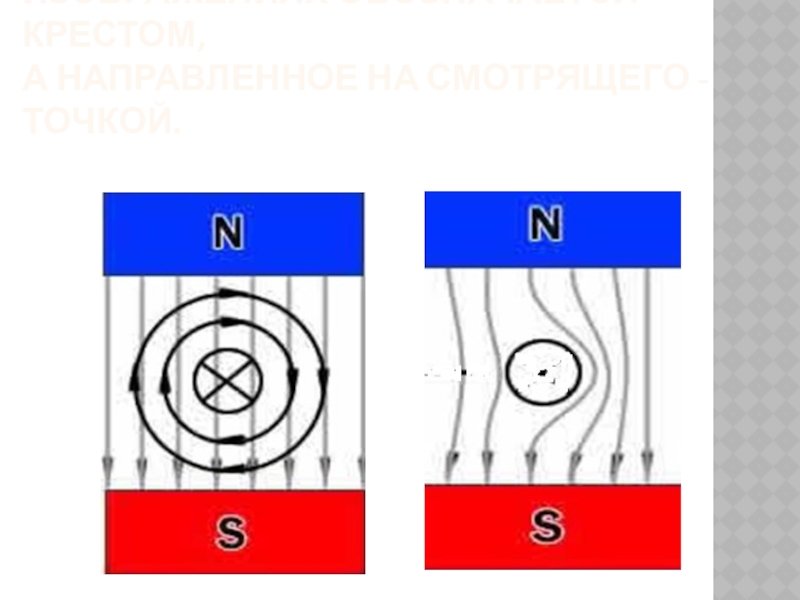

Слайд 13 Всегда всё уходящее на изображениях обозначается крестом, а направленное на смотрящего -
точкой.

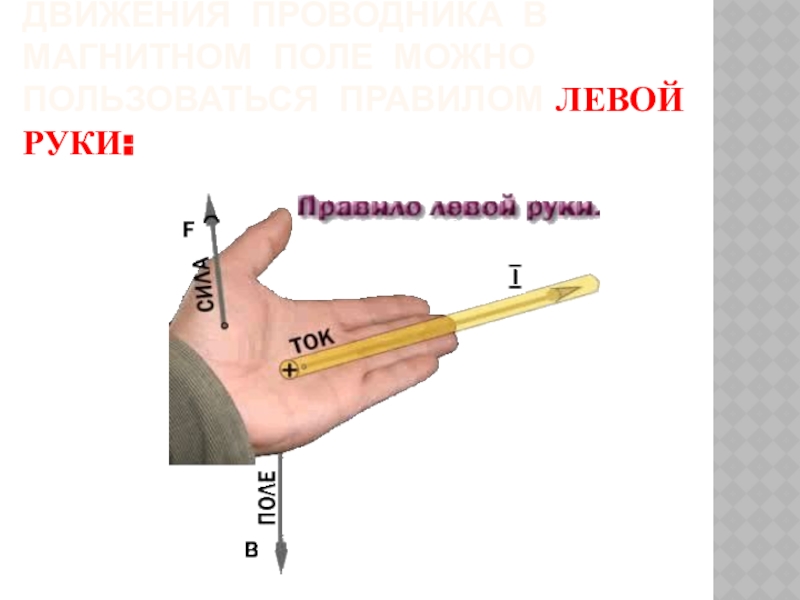

Слайд 14Для определения направления движения проводника в магнитном поле можно пользоваться правилом
левой руки:

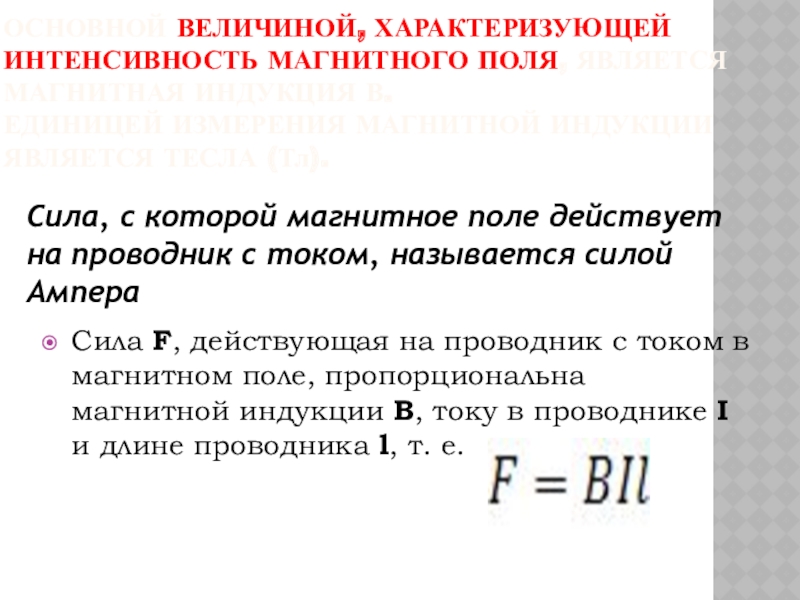

Слайд 15 Основной величиной, характеризующей интенсивность магнитного поля, является магнитная индукция В. Единицей
измерения магнитной индукции является Тесла (Тл).
Сила F, действующая на проводник с током в магнитном поле, пропорциональна магнитной индукции В, току в проводнике I и длине проводника l, т. е.
Сила, с которой магнитное поле действует на проводник с током, называется силой Ампера
Слайд 16
Н- Напряженность магнитного поля, является векторной величиной.
Н- векторная величина, которая зависит
от свойств среды и определяется только токами в проводниках, создающим магнитное поле
(где l — длина магнитной линии), измеряется в амперах на метр (А/м).
(где l — длина магнитной линии), измеряется в амперах на метр (А/м).

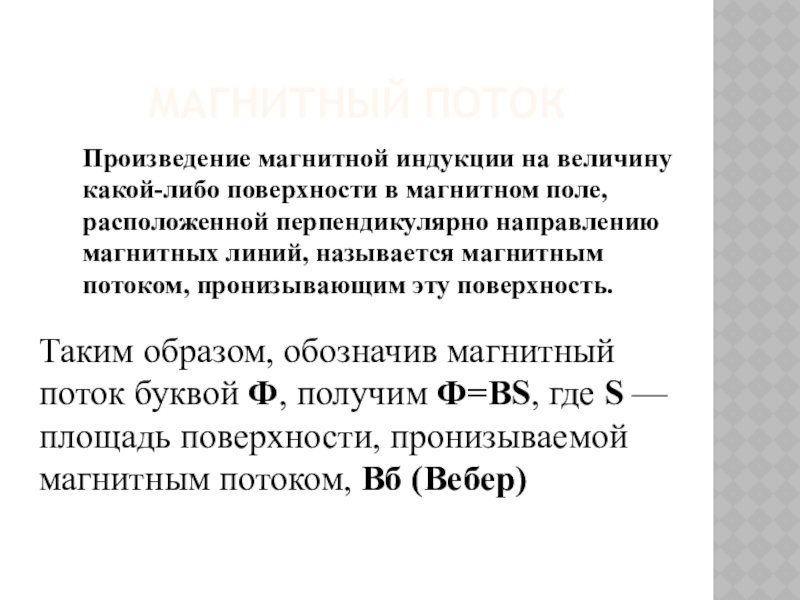

Слайд 17Магнитный поток
Произведение магнитной индукции на величину какой-либо поверхности в магнитном поле,
расположенной перпендикулярно направлению магнитных линий, называется магнитным потоком, пронизывающим эту поверхность.
Таким образом, обозначив магнитный поток буквой Ф, получим Ф=ВS, где S — площадь поверхности, пронизываемой магнитным потоком, Вб (Вебер)

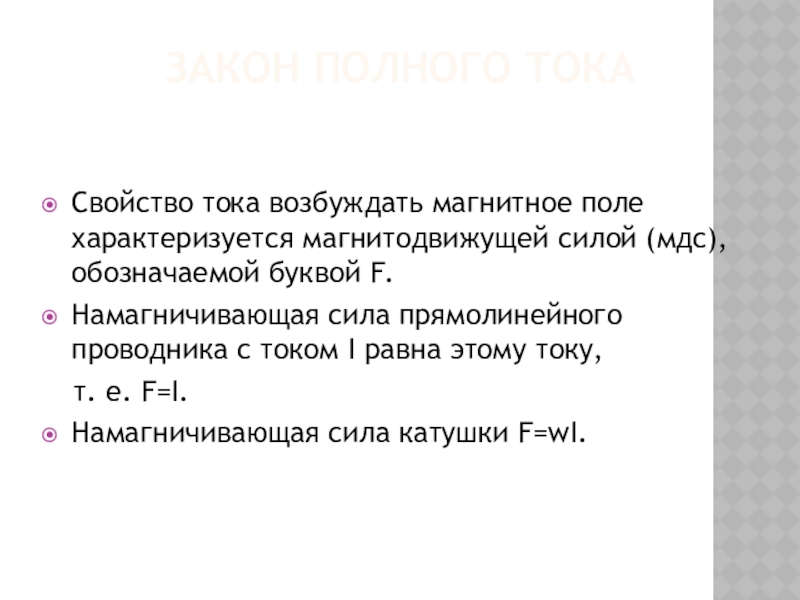

Слайд 18Закон полного тока
Свойство тока возбуждать магнитное поле характеризуется магнитодвижущей силой (мдс),
обозначаемой буквой F.
Намагничивающая сила прямолинейного проводника с током I равна этому току,
т. е. F=I.
Намагничивающая сила катушки F=wI.
Намагничивающая сила прямолинейного проводника с током I равна этому току,
т. е. F=I.
Намагничивающая сила катушки F=wI.

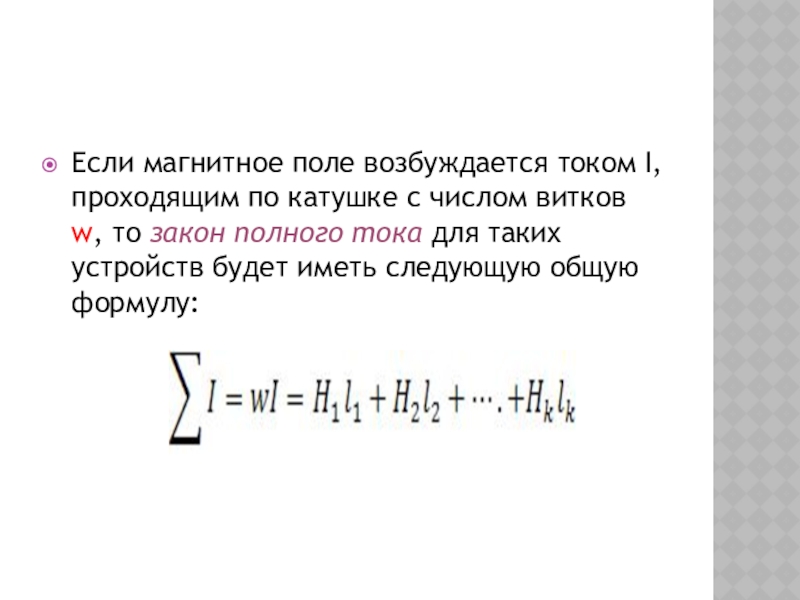

Слайд 20Если магнитное поле возбуждается током I, проходящим по катушке с числом
витков w, то закон полного тока для таких устройств будет иметь следующую общую формулу:
Слайд 21Магнитная проницаемость. Магнитный поток.
Число, показывающее, во сколько раз абсолютная магнитная проницаемость
данной среды больше магнитной постоянной , называется относительной магнитной проницаемостью или сокращенно магнитной проницаемостью,
т. е.
т. е.

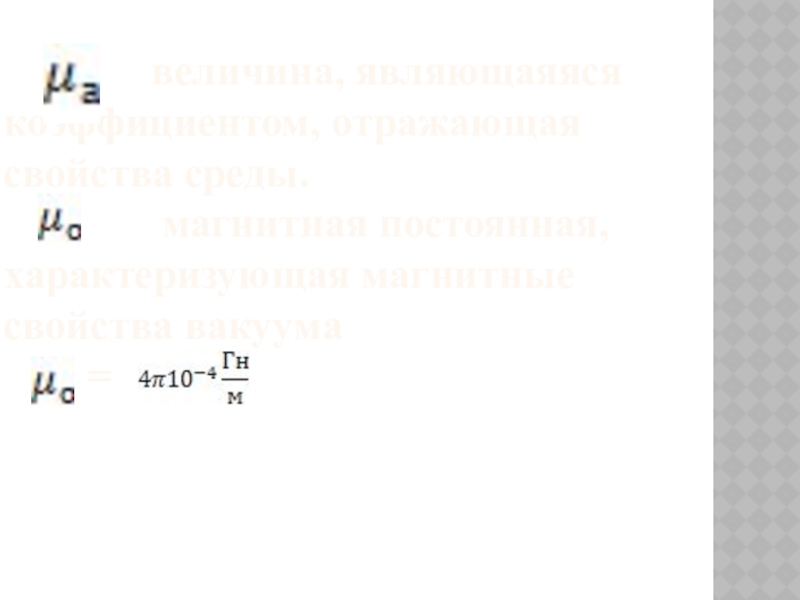

Слайд 22 величина, являющаяяся коэффициентом, отражающая
свойства среды.
магнитная постоянная, характеризующая магнитные свойства вакуума
=

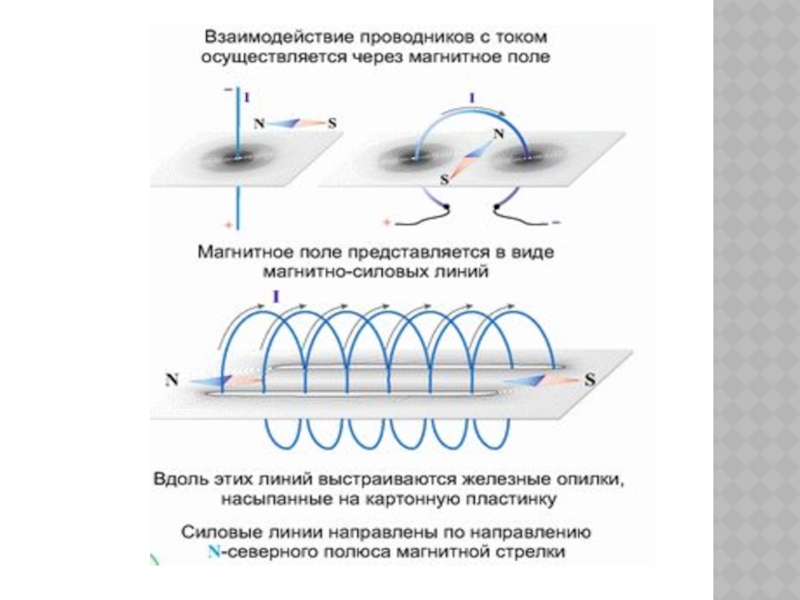

Слайд 23Взаимодействие проводников с токами
Если два или несколько проводников, по которым проходят
электрические токи, расположить параллельно, то эти проводники в зависимости от направлений токов в них будут взаимно притягиваться или отталкиваться.

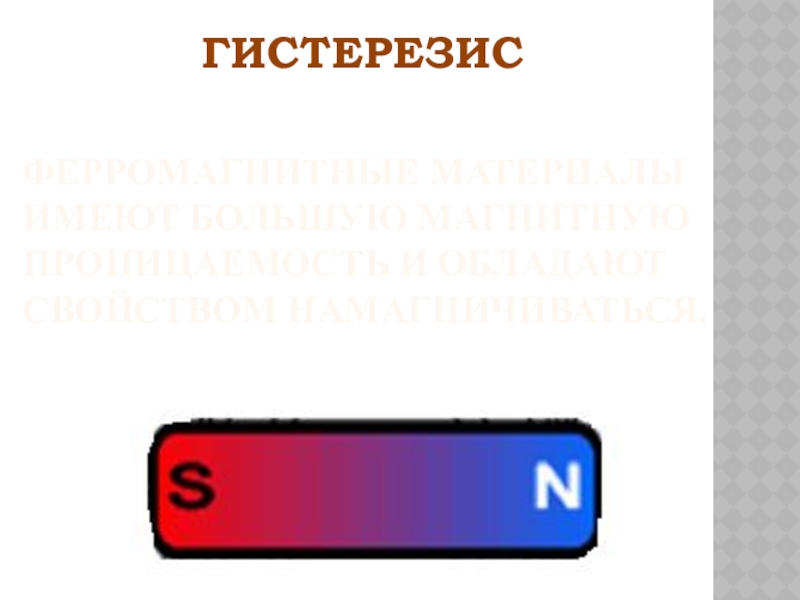

Слайд 26Ферромагнитные материалы имеют большую магнитную проницаемость и обладают свойством намагничиваться.
Гистерезис

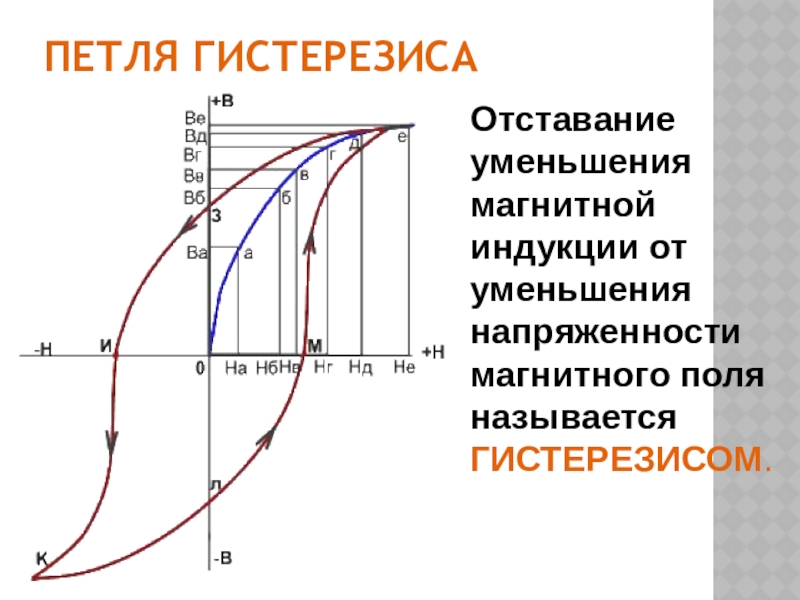

Слайд 29Петля гистерезиса
Отставание уменьшения магнитной индукции от уменьшения напряженности магнитного поля называется
ГИСТЕРЕЗИСОМ.

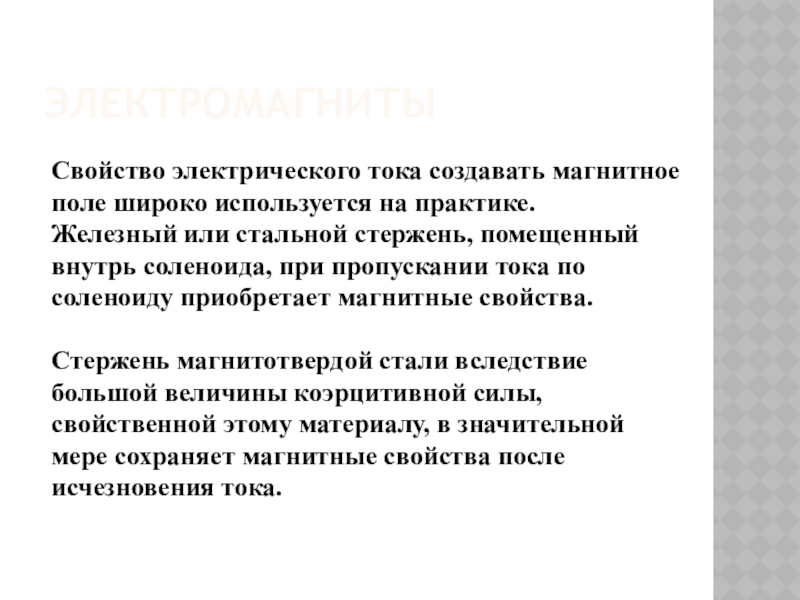

Слайд 30Электромагниты
Свойство электрического тока создавать магнитное поле широко используется на практике.
Железный или
стальной стержень, помещенный внутрь соленоида, при пропускании тока по соленоиду приобретает магнитные свойства.
Стержень магнитотвердой стали вследствие большой величины коэрцитивной силы, свойственной этому материалу, в значительной мере сохраняет магнитные свойства после исчезновения тока.

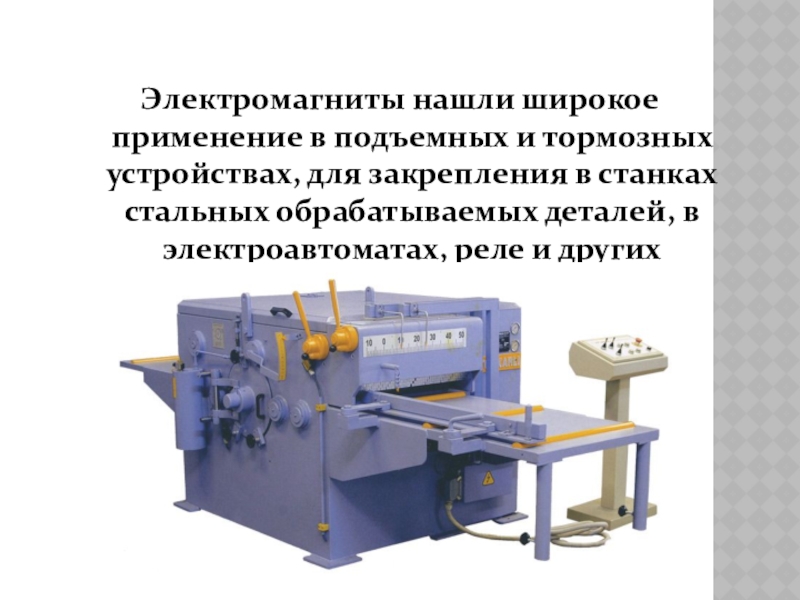

Слайд 33
Электромагниты нашли широкое применение в подъемных и тормозных устройствах, для закрепления
в станках стальных обрабатываемых деталей, в электроавтоматах, реле и других устройствах.

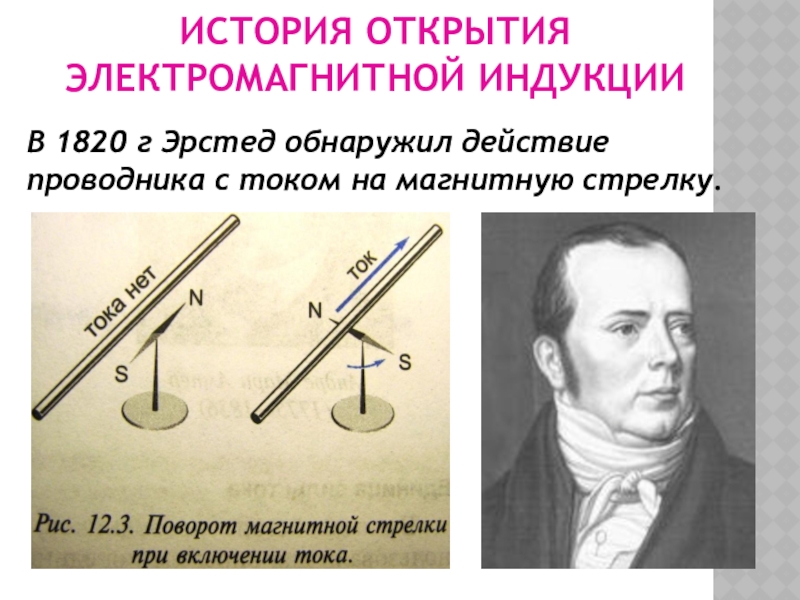

Слайд 34История открытия Электромагнитной индукции
В 1820 г Эрстед обнаружил действие проводника с
током на магнитную стрелку.
Слайд 35«Превратить магнетизм
в электричество…»
Английский физик Майкл Фарадей, узнав об опытах Эрстеда,
поставил перед собой задачу – «превратить магнетизм в электричество». Решал эту задачу в течение 10 лет – с 1821 по 1831 г. Фарадей доказал, что магнитное поле может порождать электрический ток.

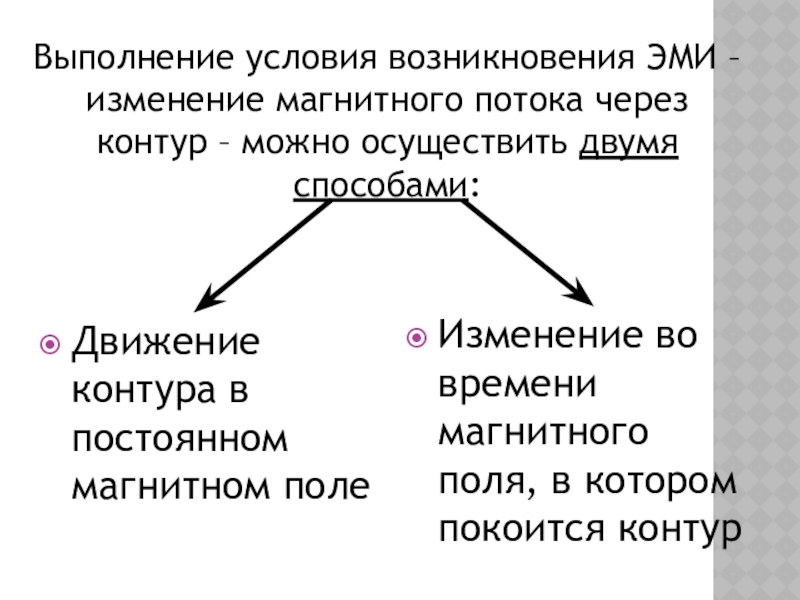

Слайд 38Выполнение условия возникновения ЭМИ – изменение магнитного потока через контур –
можно осуществить двумя способами:
Движение контура в постоянном магнитном поле
Изменение во времени магнитного поля, в котором покоится контур

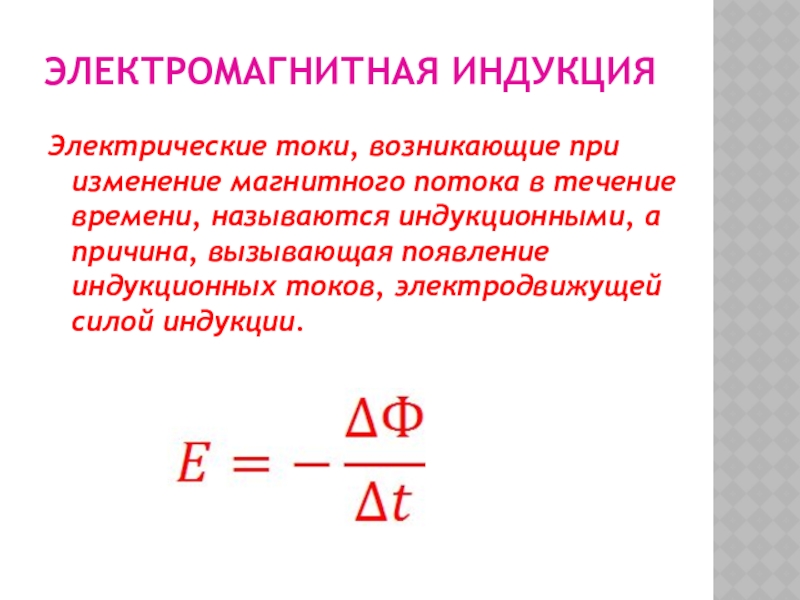

Слайд 39Электрические токи, возникающие при изменение магнитного потока в течение времени, называются
индукционными, а причина, вызывающая появление индукционных токов, электродвижущей силой индукции.
Электромагнитная индукция

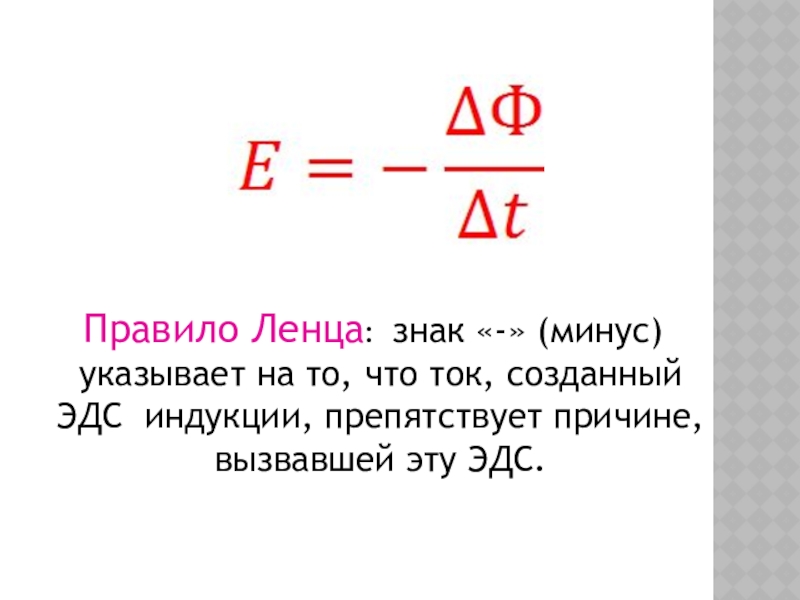

Слайд 40 Правило Ленца: знак «-» (минус) указывает на то, что ток,
созданный ЭДС индукции, препятствует причине, вызвавшей эту ЭДС.

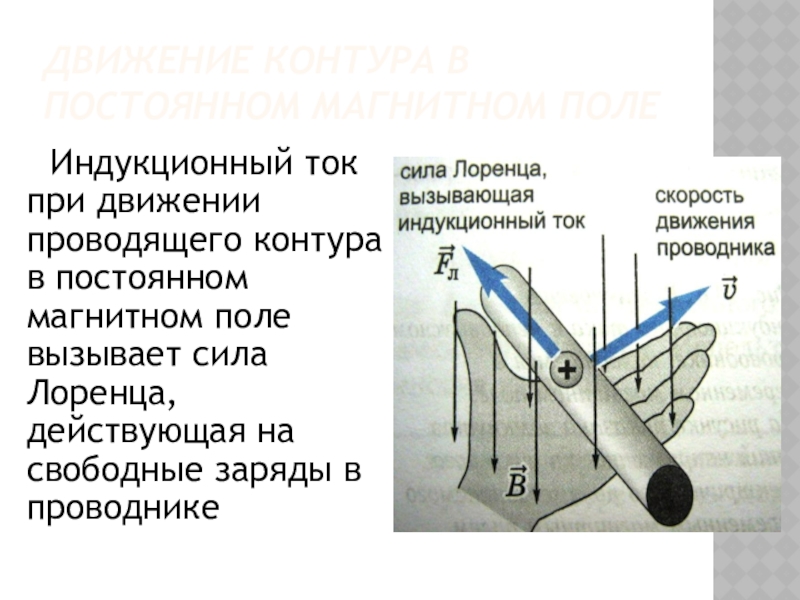

Слайд 41Движение контура в постоянном магнитном поле
Индукционный ток при движении проводящего контура
в постоянном магнитном поле вызывает сила Лоренца, действующая на свободные заряды в проводнике

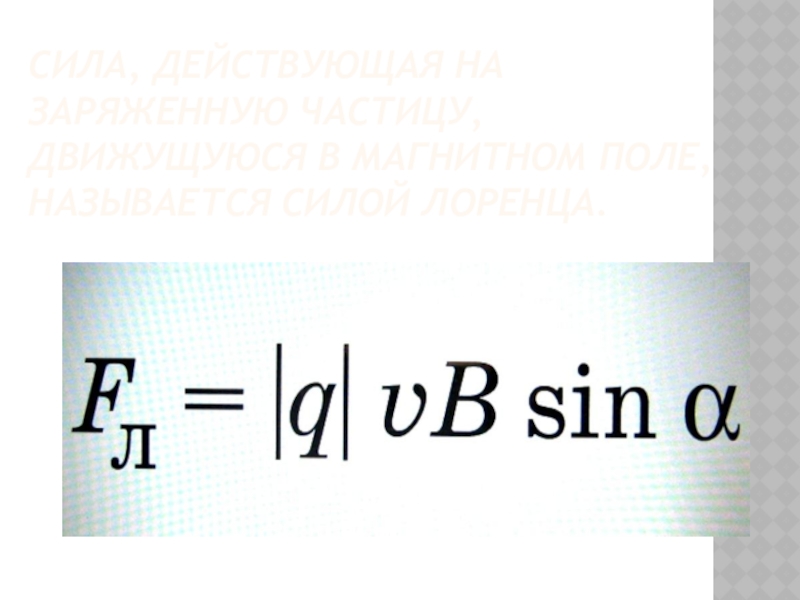

Слайд 42Сила, действующая на заряженную частицу, движущуюся в магнитном поле, называется силой
Лоренца.

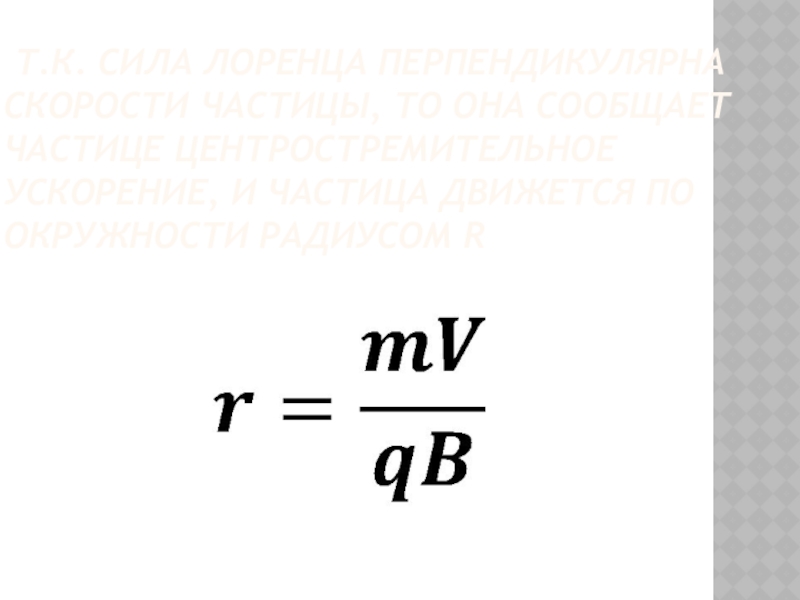

Слайд 43 Т.к. сила Лоренца перпендикулярна скорости частицы, то она сообщает частице
центростремительное ускорение, и частица движется по окружности радиусом r

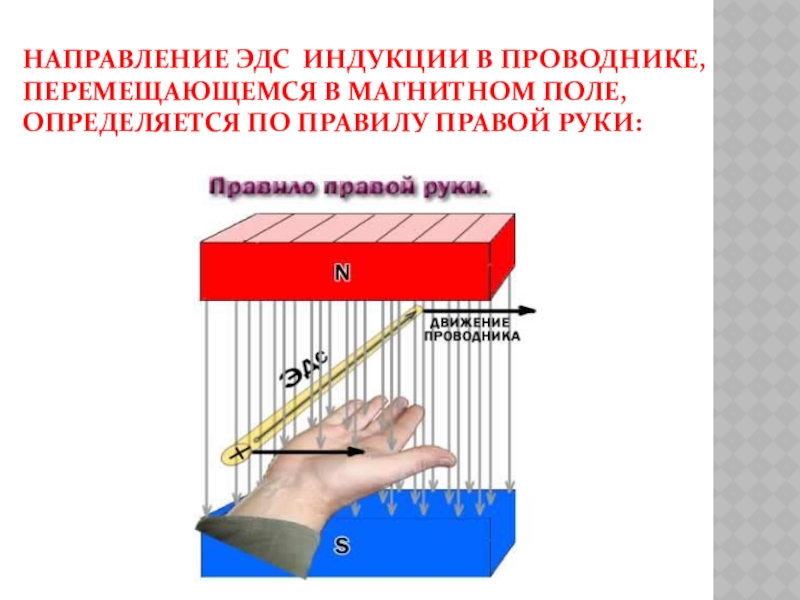

Слайд 44Направление ЭДС индукции в проводнике, перемещающемся в магнитном поле, определяется по
правилу правой руки:

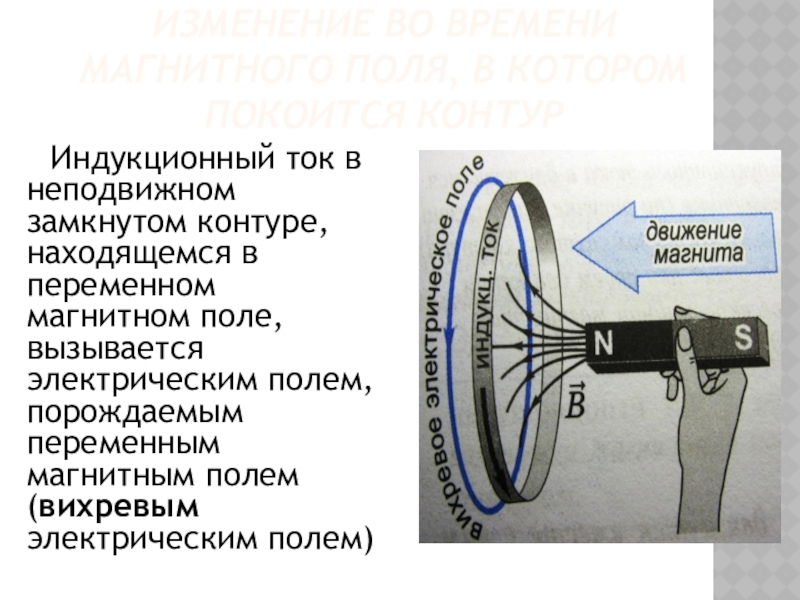

Слайд 45Изменение во времени магнитного поля, в котором покоится контур
Индукционный ток в
неподвижном замкнутом контуре, находящемся в переменном магнитном поле, вызывается электрическим полем, порождаемым переменным магнитным полем (вихревым электрическим полем)

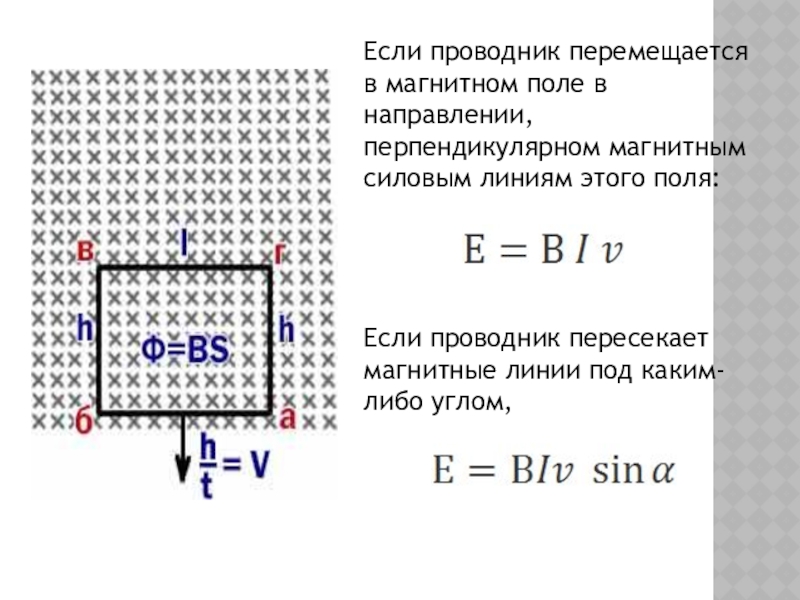

Слайд 47Если проводник перемещается в магнитном поле в направлении, перпендикулярном магнитным силовым
линиям этого поля:
Если проводник пересекает магнитные линии под каким-либо углом,
Если проводник пересекает магнитные линии под каким-либо углом,
Слайд 48 Значение ЭМИ для физики
и техники
На явлении ЭМИ основано
действие генераторов электрического тока на всех электростанциях Земли.
Немецкий физик Генрих Гельмгольц сказал: «Пока люди будут пользоваться благами электричества, они будут помнить имя Фарадея».
Немецкий физик Генрих Гельмгольц сказал: «Пока люди будут пользоваться благами электричества, они будут помнить имя Фарадея».

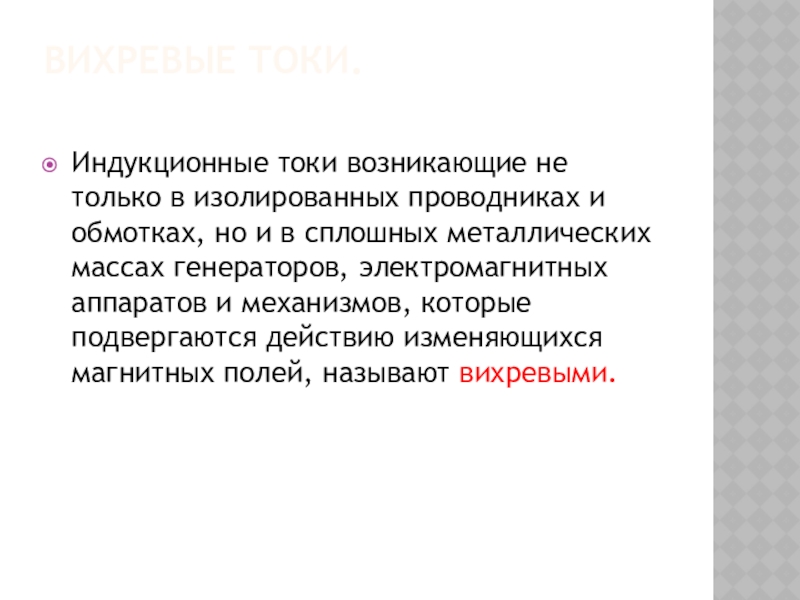

Слайд 49Вихревые токи.
Индукционные токи возникающие не только в изолированных проводниках и обмотках,
но и в сплошных металлических массах генераторов, электромагнитных аппаратов и механизмов, которые подвергаются действию изменяющихся магнитных полей, называют вихревыми.

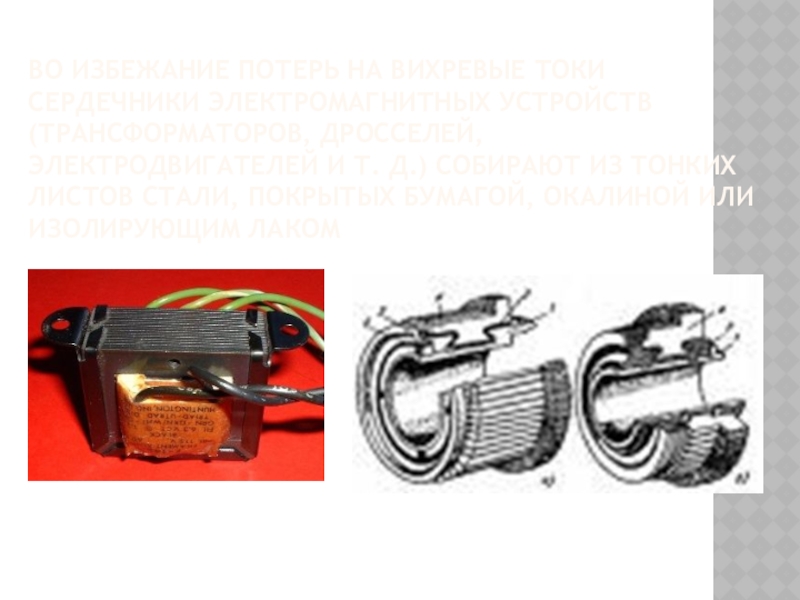

Слайд 50Во избежание потерь на вихревые токи сердечники электромагнитных устройств (трансформаторов, дросселей,
электродвигателей и т. д.) собирают из тонких листов стали, покрытых бумагой, окалиной или изолирующим лаком

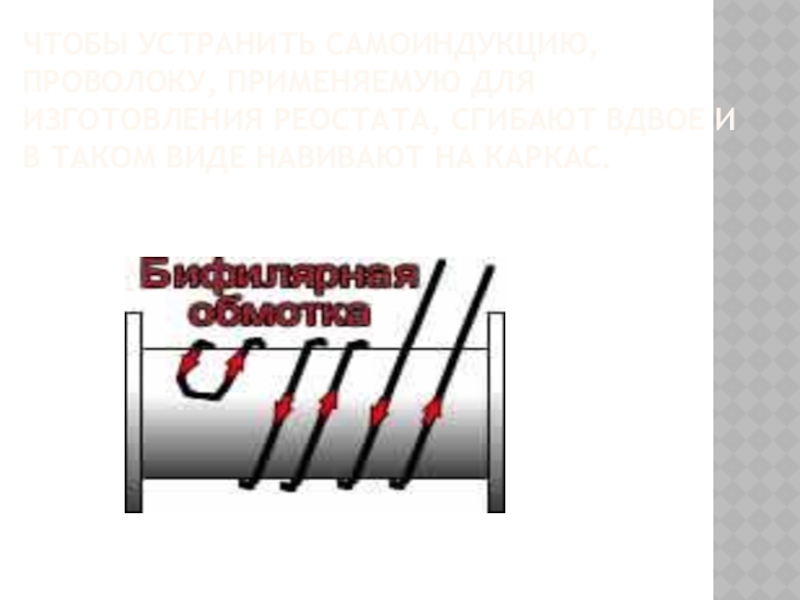

Слайд 53Чтобы устранить самоиндукцию, проволоку, применяемую для изготовления реостата, сгибают вдвое и
в таком виде навивают на каркас.

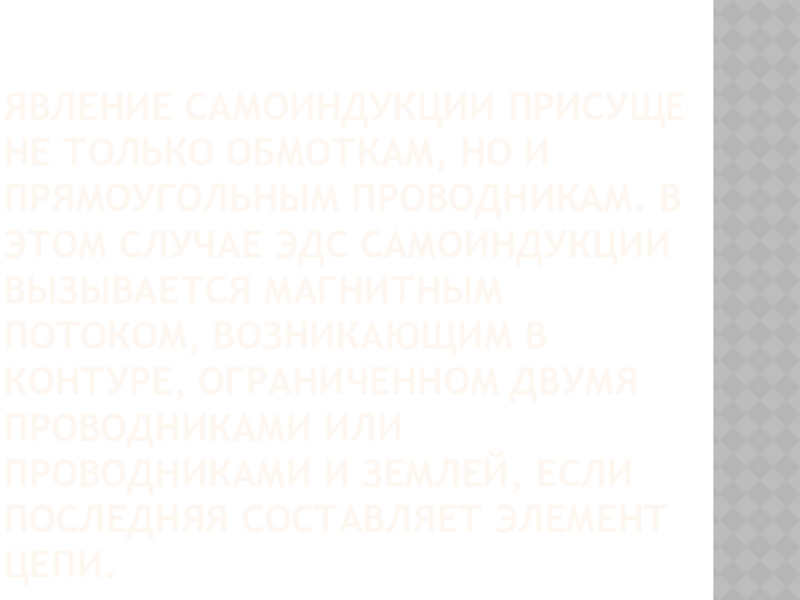

Слайд 54Явление самоиндукции присуще не только обмоткам, но и прямоугольным проводникам. В
этом случае ЭДС самоиндукции вызывается магнитным потоком, возникающим в контуре, ограниченном двумя проводниками или проводниками и землей, если последняя составляет элемент цепи.

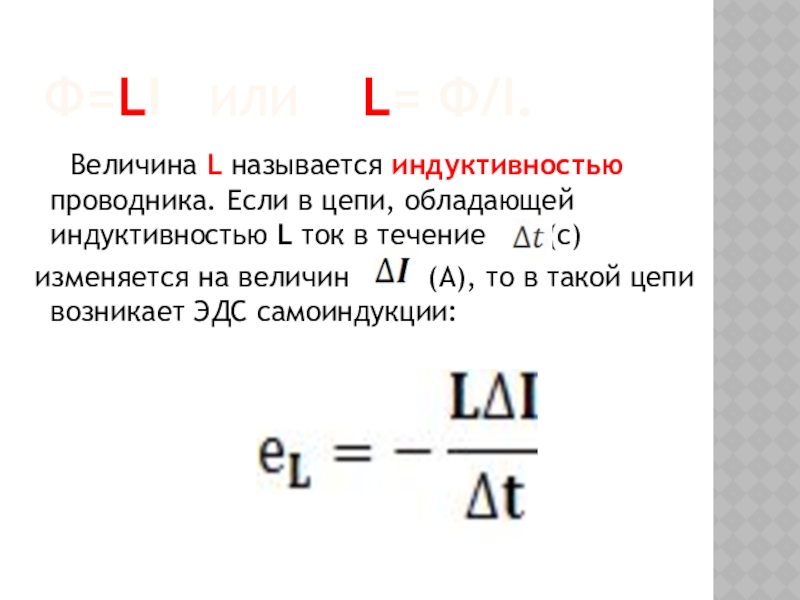

Слайд 55Ф=LI или L= Ф/I.
Величина L
называется индуктивностью проводника. Если в цепи, обладающей индуктивностью L ток в течение (с)
изменяется на величин (А), то в такой цепи возникает ЭДС самоиндукции:
изменяется на величин (А), то в такой цепи возникает ЭДС самоиндукции:
Слайд 56
Энергия магнитного поля
При включении этой цепи, ток не сразу достигает установившегося
значения. При постепенном возрастании тока в окружающем пространстве возникает магнитное поле и в нем происходит накопление части энергии, израсходованной источником тока.

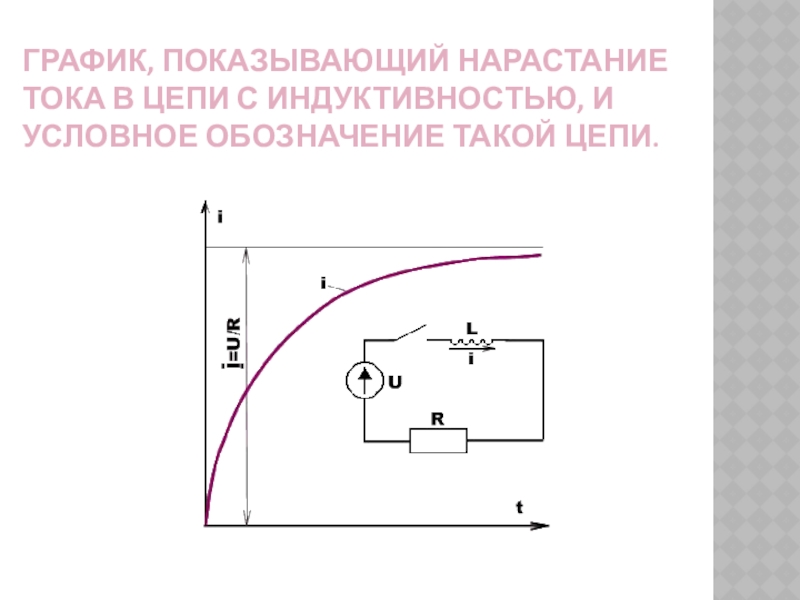

Слайд 57 График, показывающий нарастание тока в цепи с индуктивностью, и условное обозначение
такой цепи.

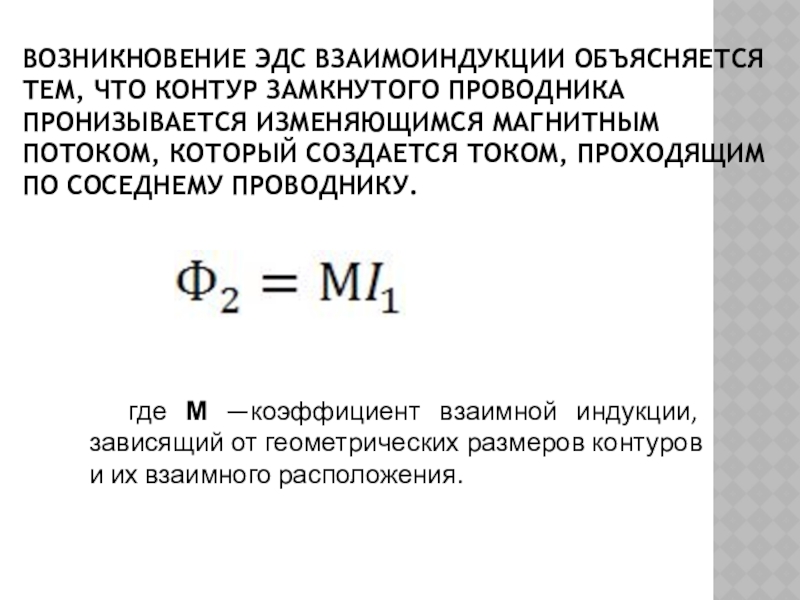

Слайд 60Возникновение ЭДС взаимоиндукции объясняется тем, что контур замкнутого проводника пронизывается изменяющимся
магнитным потоком, который создается током, проходящим по соседнему проводнику.
где М —коэффициент взаимной индукции, зависящий от геометрических размеров контуров и их взаимного расположения.

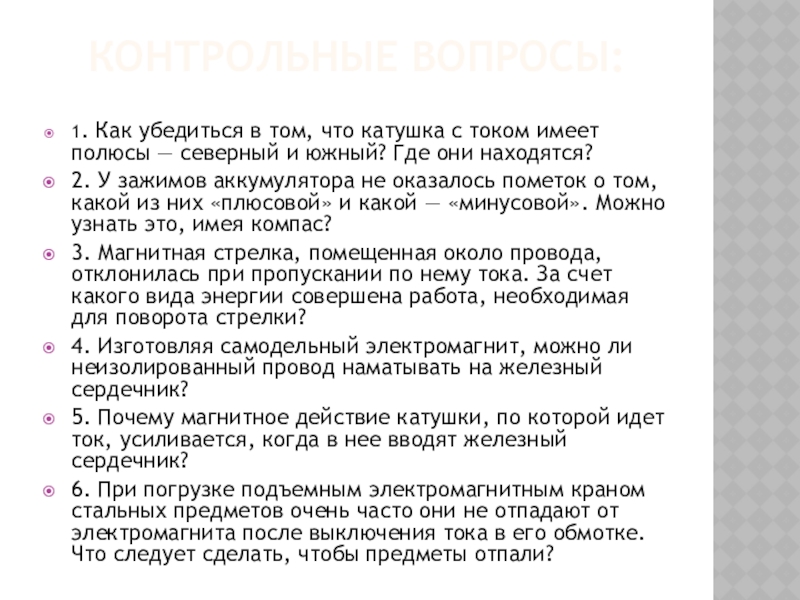

Слайд 61Контрольные вопросы:
1. Как убедиться в том, что катушка с током имеет
полюсы — северный и южный? Где они находятся?
2. У зажимов аккумулятора не оказалось пометок о том, какой из них «плюсовой» и какой — «минусовой». Можно узнать это, имея компас?
3. Магнитная стрелка, помещенная около провода, отклонилась при пропускании по нему тока. За счет какого вида энергии совершена работа, необходимая для поворота стрелки?
4. Изготовляя самодельный электромагнит, можно ли неизолированный провод наматывать на железный сердечник?
5. Почему магнитное действие катушки, по которой идет ток, усиливается, когда в нее вводят железный сердечник?
6. При погрузке подъемным электромагнитным краном стальных предметов очень часто они не отпадают от электромагнита после выключения тока в его обмотке. Что следует сделать, чтобы предметы отпали?
2. У зажимов аккумулятора не оказалось пометок о том, какой из них «плюсовой» и какой — «минусовой». Можно узнать это, имея компас?
3. Магнитная стрелка, помещенная около провода, отклонилась при пропускании по нему тока. За счет какого вида энергии совершена работа, необходимая для поворота стрелки?
4. Изготовляя самодельный электромагнит, можно ли неизолированный провод наматывать на железный сердечник?
5. Почему магнитное действие катушки, по которой идет ток, усиливается, когда в нее вводят железный сердечник?
6. При погрузке подъемным электромагнитным краном стальных предметов очень часто они не отпадают от электромагнита после выключения тока в его обмотке. Что следует сделать, чтобы предметы отпали?
Слайд 621. От чего зависит направление силы, действующей на проводник с током,
находящийся в магнитном поле?
2. Какими способами создается магнитное поле в электродвигателе?
3. Проволочный виток с током вращается в магнитном поле. За счет какой энергии совершается механическая работа по вращению рамки?
4. Как можно показать, что магнитное поле действует на проводник с током?
5. Почему в метро применяют только электрические двигатели, а не тепловые?
6. На какие части рамки не действуют силы со стороны магнитного поля?
2. Какими способами создается магнитное поле в электродвигателе?
3. Проволочный виток с током вращается в магнитном поле. За счет какой энергии совершается механическая работа по вращению рамки?
4. Как можно показать, что магнитное поле действует на проводник с током?
5. Почему в метро применяют только электрические двигатели, а не тепловые?
6. На какие части рамки не действуют силы со стороны магнитного поля?
Слайд 63Как формируется правило левой руки?
Что такое электромагнит?
Как формируется правило правой руки?
В
чем заключается явление самоиндукции?
Как определяется энергия магнитного поля?
Что представляет собой явление взаимоиндукции?
Как определяется энергия магнитного поля?
Что представляет собой явление взаимоиндукции?
