Презентация, доклад по теме Измерение тепловых величин
Содержание
- 1. Презентация по теме Измерение тепловых величин
- 2. Методы измерения температурытепловое расширение жидких, газообразных и

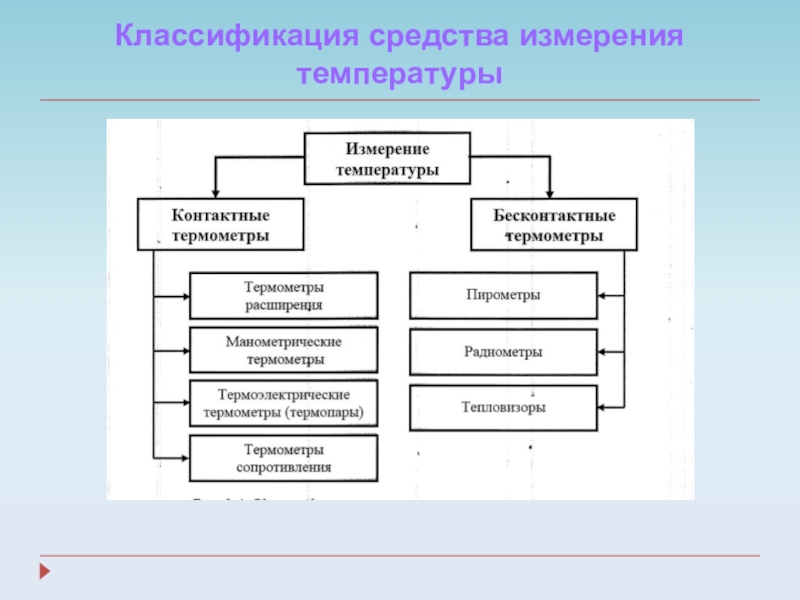

- 3. Классификация средства измерения температуры

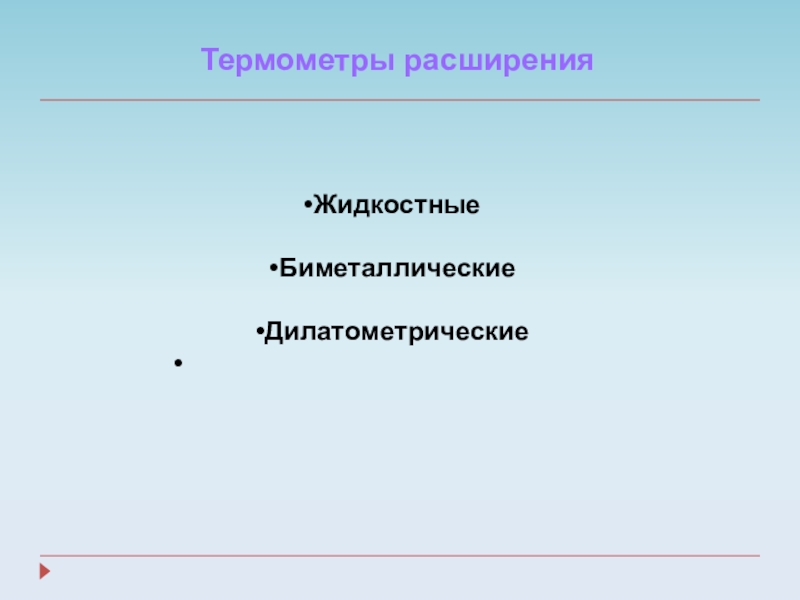

- 4. Термометры расширенияЖидкостныеБиметаллическиеДилатометрические
- 5. Термометры расширенияЖидкостные стеклянные 1 – стеклянная оболочка 2 –
- 6. Манометрические термометры 1 – термобаллон 2 – капилляр 3 –
- 7. Термометры сопротивления1 – чувствительный элемент (тонкая проволока

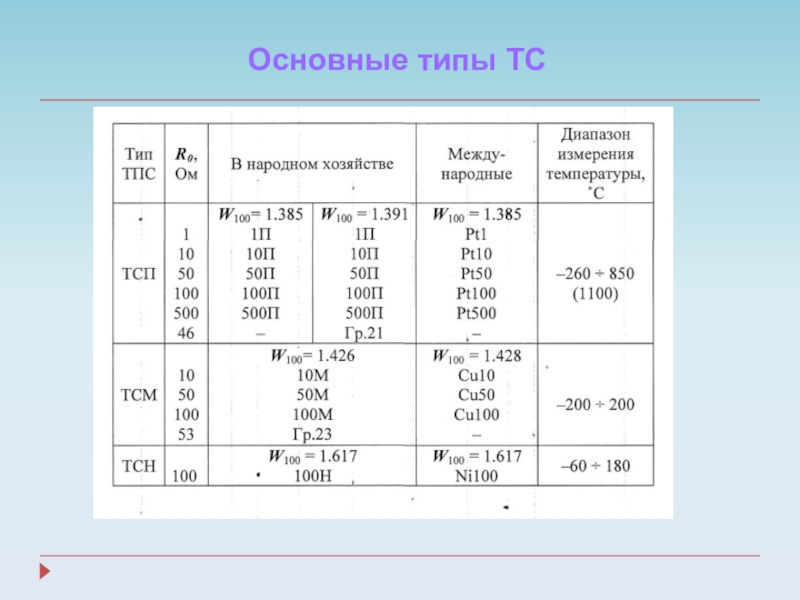

- 8. Основные типы ТС
- 9. Термоэлектрические термометрыа) стандартный1 – защитная гильза;2 –

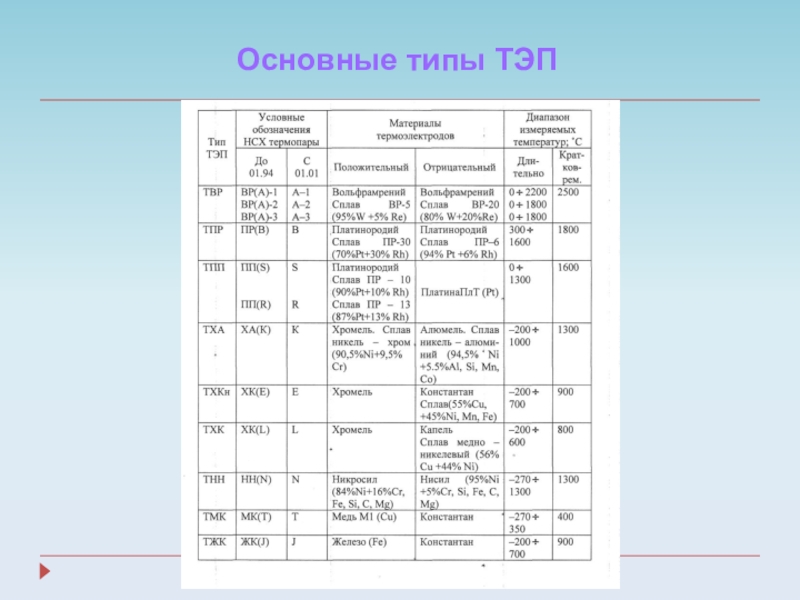

- 10. Основные типы ТЭП
- 11. Схемы включения термометров сопротивленияТрехпроводное (а) и четырехпроводное (б) включение термосопротивлений

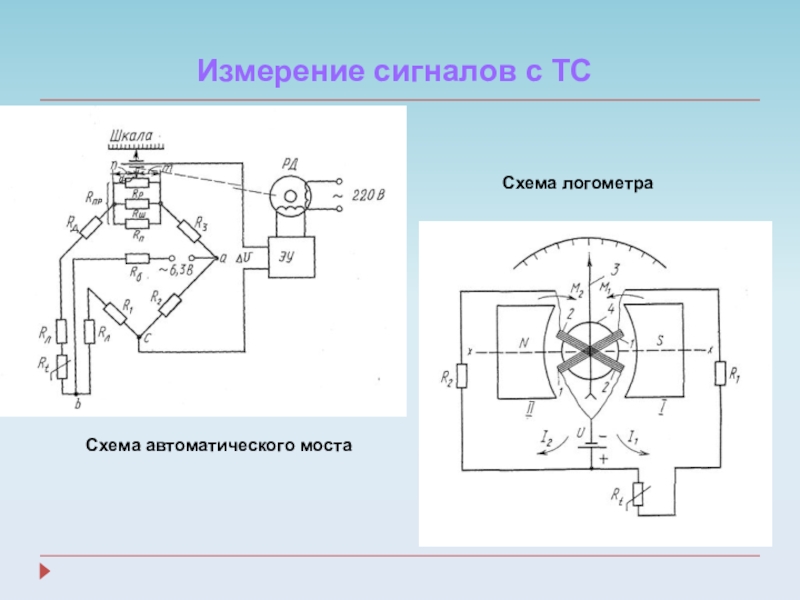

- 12. Измерение сигналов с ТССхема автоматического мостаСхема логометра
- 13. Измерение сигналов с ТССхема нормирующего токового преобразователя
- 14. Измерение сигналов с ТЭПСхема измерительного механизма милливольтметра Принципиальная схема понтенциометра

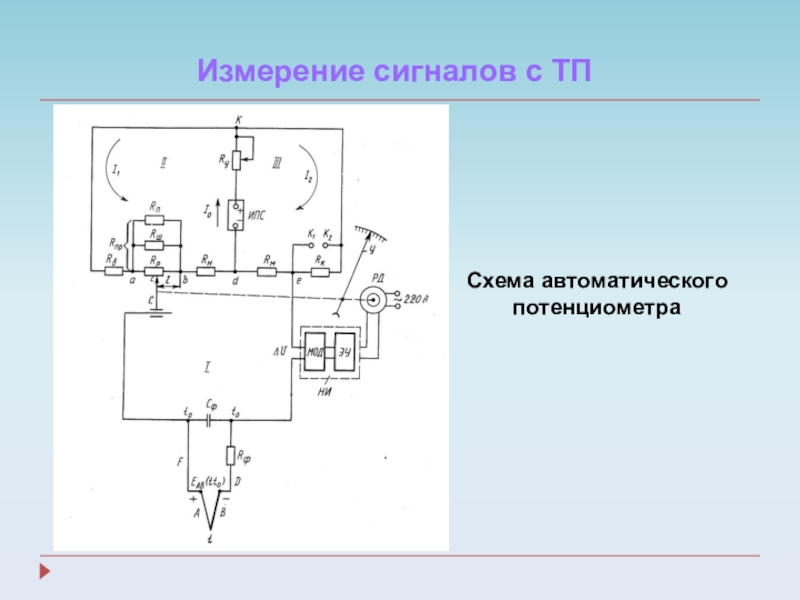

- 15. Измерение сигналов с ТПСхема автоматического потенциометра
- 16. Измерение сигналов с ТПСхема нормирующего токового преобразователя

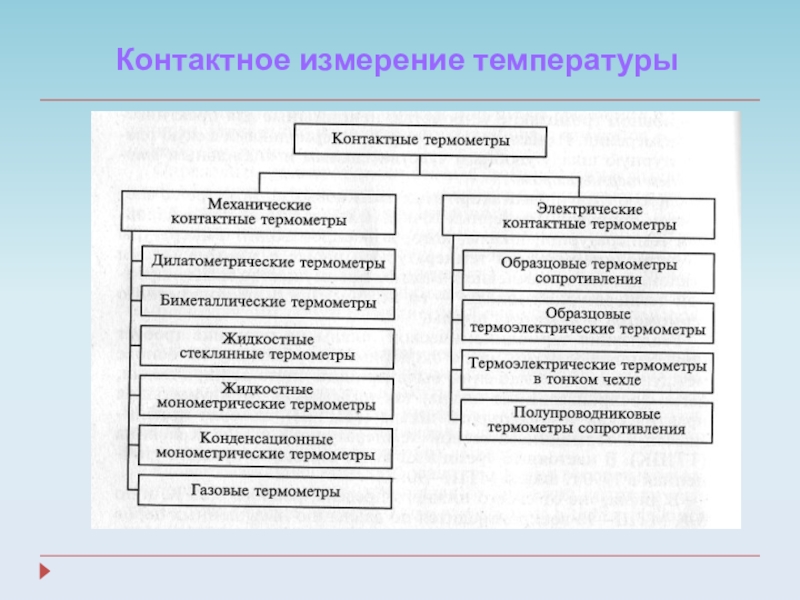

- 17. Контактное измерение температуры

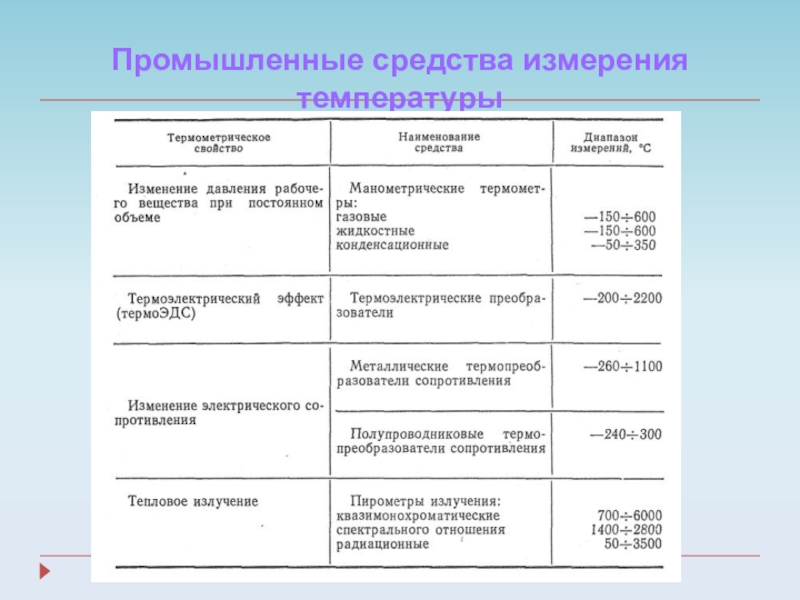

- 18. Промышленные средства измерения температуры
Методы измерения температурытепловое расширение жидких, газообразных и твердых тел – термомеханический эффект изменение давления внутри замкнутого объема при изменении температуры – манометрические изменение электрического сопротивления тел при изменении температуры – терморезисторы термоэлектрический эффект – термопары использование
Слайд 1Средства измерений
Измерение температуры
НИЖНЕВАРТОВСКИЙ НЕФТЯНОЙ ТЕХНИКУМ –
филиал государственного образовательного учреждения
высшего профессионального

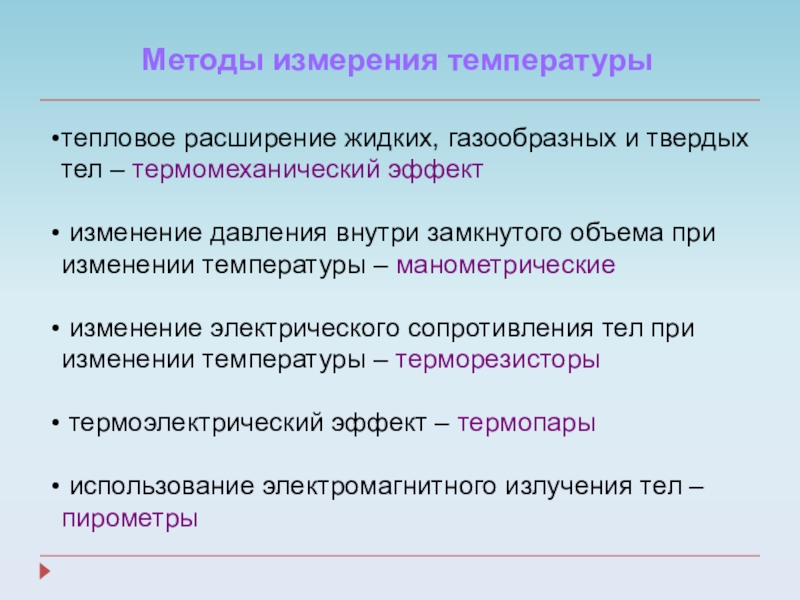

Слайд 2Методы измерения температуры
тепловое расширение жидких, газообразных и твердых тел – термомеханический
эффект
изменение давления внутри замкнутого объема при изменении температуры – манометрические
изменение электрического сопротивления тел при изменении температуры – терморезисторы
термоэлектрический эффект – термопары
использование электромагнитного излучения тел – пирометры
изменение давления внутри замкнутого объема при изменении температуры – манометрические
изменение электрического сопротивления тел при изменении температуры – терморезисторы
термоэлектрический эффект – термопары
использование электромагнитного излучения тел – пирометры

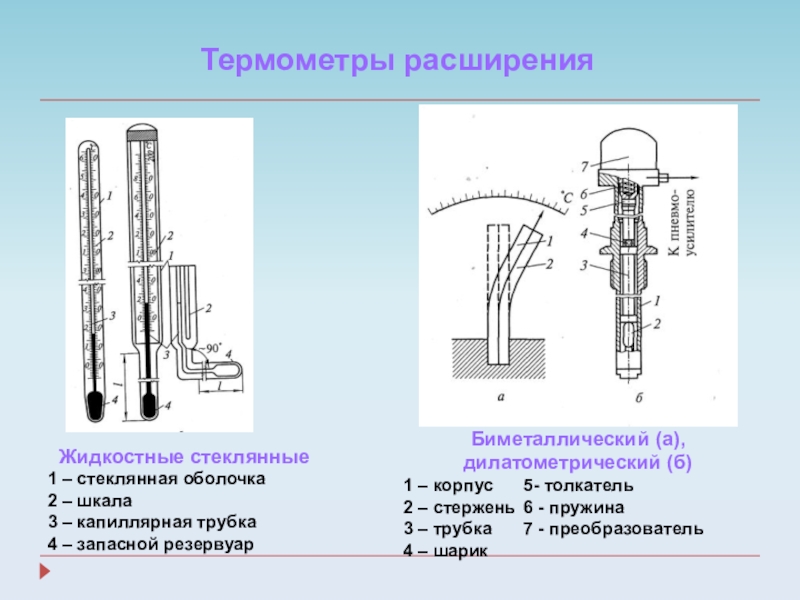

Слайд 5Термометры расширения
Жидкостные стеклянные
1 – стеклянная оболочка
2 – шкала
3 – капиллярная трубка
4
– запасной резервуар
Биметаллический (а),
дилатометрический (б)
1 – корпус 5- толкатель
2 – стержень 6 - пружина
3 – трубка 7 - преобразователь
4 – шарик

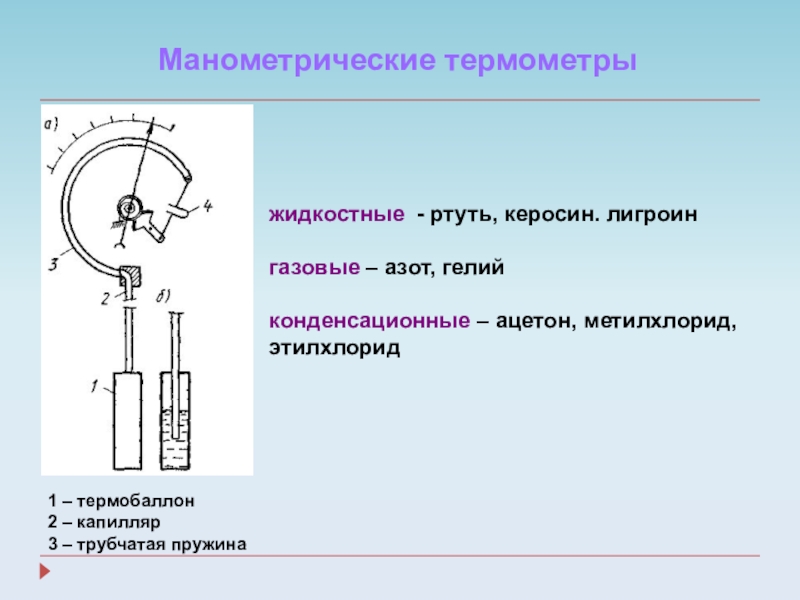

Слайд 6Манометрические термометры
1 – термобаллон
2 – капилляр
3 – трубчатая пружина
жидкостные - ртуть,
керосин. лигроин
газовые – азот, гелий
конденсационные – ацетон, метилхлорид, этилхлорид
газовые – азот, гелий
конденсационные – ацетон, метилхлорид, этилхлорид

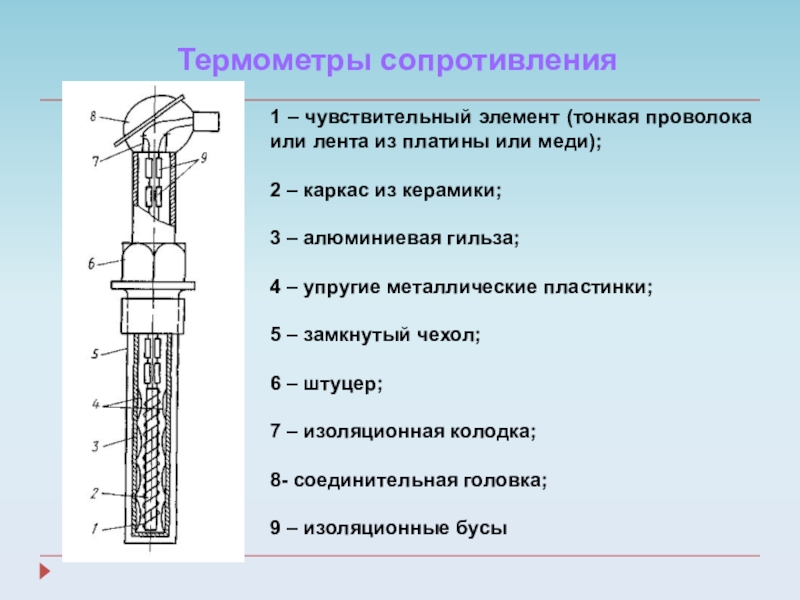

Слайд 7Термометры сопротивления
1 – чувствительный элемент (тонкая проволока или лента из платины
или меди);
2 – каркас из керамики;
3 – алюминиевая гильза;
4 – упругие металлические пластинки;
5 – замкнутый чехол;
6 – штуцер;
7 – изоляционная колодка;
8- соединительная головка;
9 – изоляционные бусы
2 – каркас из керамики;
3 – алюминиевая гильза;
4 – упругие металлические пластинки;
5 – замкнутый чехол;
6 – штуцер;
7 – изоляционная колодка;
8- соединительная головка;
9 – изоляционные бусы

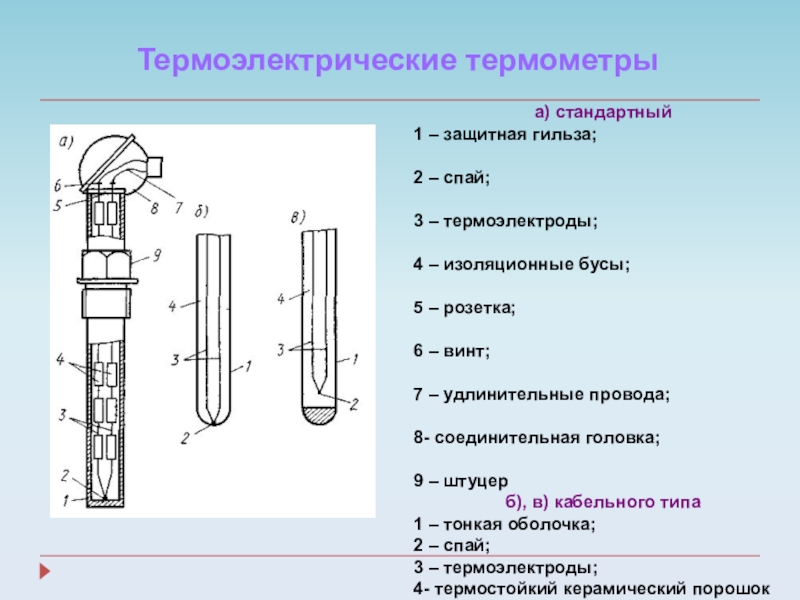

Слайд 9Термоэлектрические термометры
а) стандартный
1 – защитная гильза;
2 – спай;
3 – термоэлектроды;
4 –
изоляционные бусы;
5 – розетка;
6 – винт;
7 – удлинительные провода;
8- соединительная головка;
9 – штуцер
б), в) кабельного типа
1 – тонкая оболочка;
2 – спай;
3 – термоэлектроды;
4- термостойкий керамический порошок
5 – розетка;
6 – винт;
7 – удлинительные провода;
8- соединительная головка;
9 – штуцер
б), в) кабельного типа
1 – тонкая оболочка;
2 – спай;
3 – термоэлектроды;
4- термостойкий керамический порошок

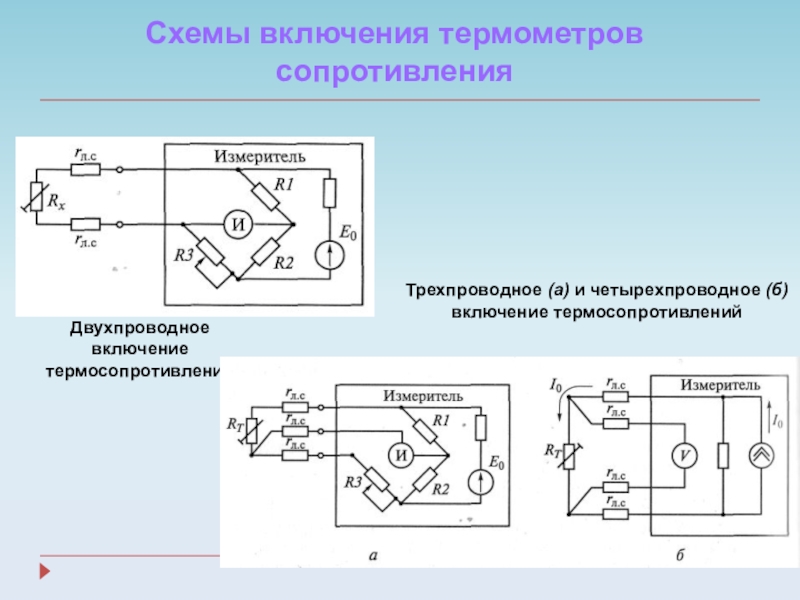

Слайд 11Схемы включения термометров сопротивления
Трехпроводное (а) и четырехпроводное (б) включение термосопротивлений
Слайд 14Измерение сигналов с ТЭП

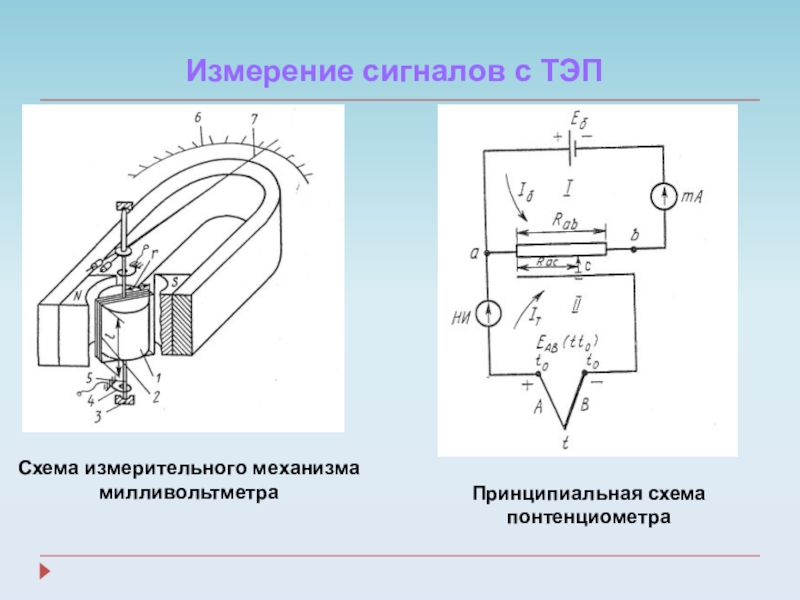

Схема измерительного механизма милливольтметра
Принципиальная схема понтенциометра
