Презентация, доклад по теме: Источники бесперебойного питания

проблем, возникших в результате некорректной работы электрической сети: либо напряжение «скачет», либо дом остается без электроэнергии на неопределенное время. Результатом первого может стать поломка элементов ПК и другого высокотехнологичного оборудования, а результатом второго - потеря данных и некорректная работа оборудования в дальнейшем. Однако существует решение этих проблем – агрегат бесперебойного питания (АБП). Агрегат бесперебойного питания – устройство, использующее энергию аккумуляторных батарей для питания нагрузки в «аварийном» режиме.

Наиболее часто встречающиеся неполадки в электросети:
- исчезновение напряжения,
- повышение напряжения,
- понижение напряжения,
- электромагнитные и радиочастотные помехи,
- высоковольтные импульсы,
- высокочастотные импульсы,
- искажение синусоидальности напряжения

Назначение

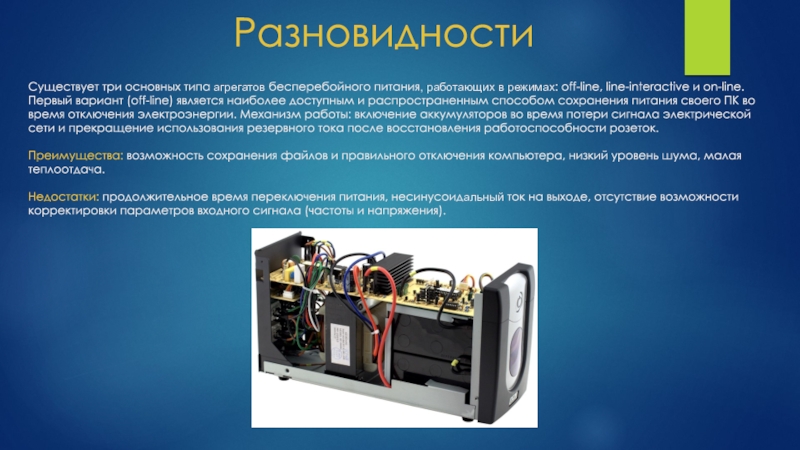

line-interactive и on-line. Первый вариант (off-line) является наиболее доступным и распространенным способом сохранения питания своего ПК во время отключения электроэнергии. Механизм работы: включение аккумуляторов во время потери сигнала электрической сети и прекращение использования резервного тока после восстановления работоспособности розеток. Преимущества: возможность сохранения файлов и правильного отключения компьютера, низкий уровень шума, малая теплоотдача. Недостатки: продолжительное время переключения питания, несинусоидальный ток на выходе, отсутствие возможности корректировки параметров входного сигнала (частоты и напряжения).

Разновидности

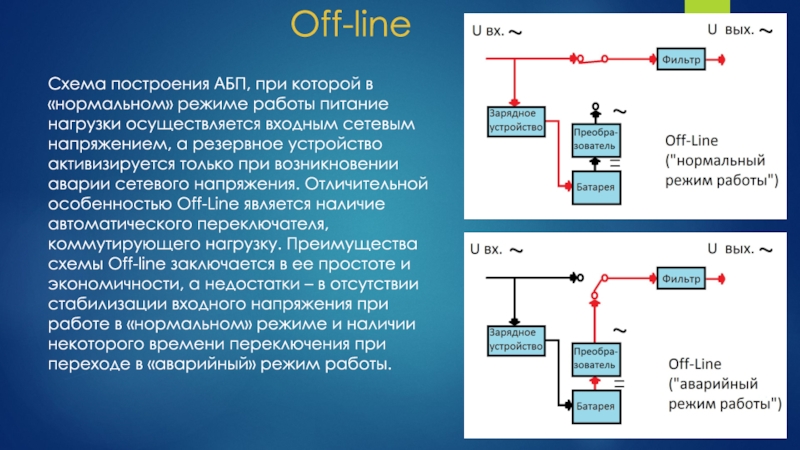

осуществляется входным сетевым напряжением, а резервное устройство активизируется только при возникновении аварии сетевого напряжения. Отличительной особенностью Off-Line является наличие автоматического переключателя, коммутирующего нагрузку. Преимущества схемы Off-line заключается в ее простоте и экономичности, а недостатки – в отсутствии стабилизации входного напряжения при работе в «нормальном» режиме и наличии некоторого времени переключения при переходе в «аварийный» режим работы.

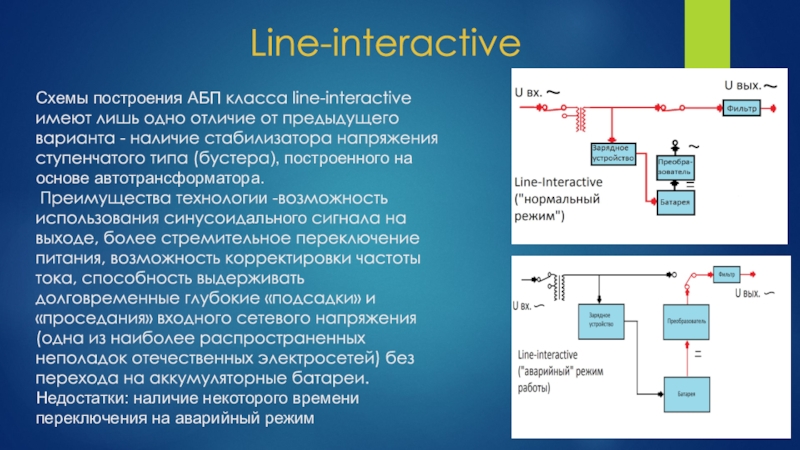

варианта - наличие стабилизатора напряжения ступенчатого типа (бустера), построенного на основе автотрансформатора. Преимущества технологии -возможность использования синусоидального сигнала на выходе, более стремительное переключение питания, возможность корректировки частоты тока, способность выдерживать долговременные глубокие «подсадки» и «проседания» входного сетевого напряжения (одна из наиболее распространенных неполадок отечественных электросетей) без перехода на аккумуляторные батареи. Недостатки: наличие некоторого времени переключения на аварийный режим

Line-interactive

работающих по схеме Line-Interactive. Большинство фирм производителей применяют только повышающий бустер, имеющий одну или несколько ступенек повышения. Однако встречаются модели АБП, оснащенные универсальным регулятором, работающим как на повышение, так и на понижение напряжения. При этом допустимый диапазон изменения входного напряжения без перехода в «автономный» режим работы составляет 220В -27% +22%.

класс бесперебойников, используемый совместно с чувствительными к изменениям токовых характеристик устройствами (серверы, рабочие станции ЛВС). Механизм работы: двойное преобразование входного сигнала (из переменного тока в постоянный, затем наоборот, то есть режим выпрямления, а затем режим инвертирования тока). Преимущества: мгновенное подключение аккумулятора в случае прекращения подачи электроэнергии, регулировка частоты и напряжения, полная фильтрация и сглаживание любых колебаний входного напряжения и высоковольтных импульсов на входе АБП и нулевым временем переключения в «аварийный» режим. Недостатки: дороговизна, повышенная теплоемкость и внушительный уровень шума, наличие дополнительных энергозатрат на двойное преобразование, низкий КПД.

On-line

схеме On-Line применяют режим Bypass (обход). Различают автоматический и ручной режимы Bypass. Автоматический режим предусматривает переход системы в случае перегрузки по входу или неполадках в самой системе. Ручное переключение в режим Bypass предусмотрено для возможности проведения сервисного обслуживания АБП и его замены в «горячем» режиме ,т.е. не прерывая питания критичной нагрузки.

бесперебойности работы электроустановок от нескольких минут до нескольких часов;
Повышение качества электроэнергии (фильтрация и стабилизация напряжения);
Удобство обслуживания ;
возможность перехода на временные схемы электропитания с целью выполнения оперативных переключений в электроустановках
