Слайд 1Газовая сварка стали
Преподаватель ГБУ КО ПОО
Т.В.Евстафиева

Газовая сварка стали Преподаватель ГБУ КО ПООТ.В.Евстафиева

Слайд 2Сварочное пламя
Ацетилено-кислородное -3150

Пропан-бутан-кислородное-2400

Метан-кислородное-2150

Сварочное пламя Ацетилено-кислородное -3150 Пропан-бутан-кислородное-2400 Метан-кислородное-2150

Слайд 3Сварочное пламя

Сварочное пламя

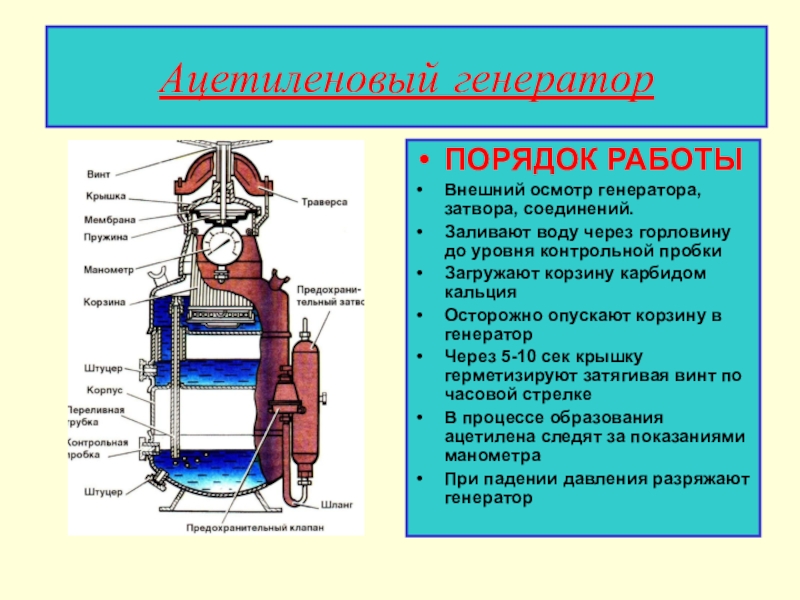

Слайд 4Ацетиленовый генератор
ПОРЯДОК РАБОТЫ
Внешний осмотр генератора, затвора, соединений.
Заливают воду через горловину до

уровня контрольной пробки
Загружают корзину карбидом кальция
Осторожно опускают корзину в генератор
Через 5-10 сек крышку герметизируют затягивая винт по часовой стрелке
В процессе образования ацетилена следят за показаниями манометра
При падении давления разряжают генератор
Ацетиленовый генераторПОРЯДОК РАБОТЫВнешний осмотр генератора, затвора, соединений.Заливают воду через горловину до уровня контрольной пробкиЗагружают корзину карбидом кальцияОсторожно

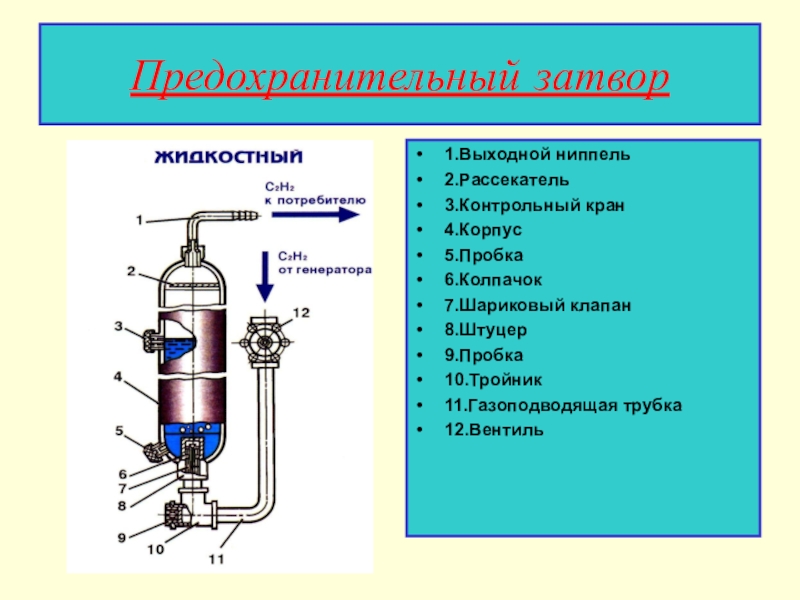

Слайд 5Предохранительный затвор
1.Выходной ниппель
2.Рассекатель
3.Контрольный кран
4.Корпус
5.Пробка
6.Колпачок
7.Шариковый клапан
8.Штуцер
9.Пробка
10.Тройник
11.Газоподводящая трубка
12.Вентиль

Предохранительный затвор1.Выходной ниппель2.Рассекатель3.Контрольный кран4.Корпус5.Пробка6.Колпачок7.Шариковый клапан8.Штуцер9.Пробка10.Тройник11.Газоподводящая трубка12.Вентиль

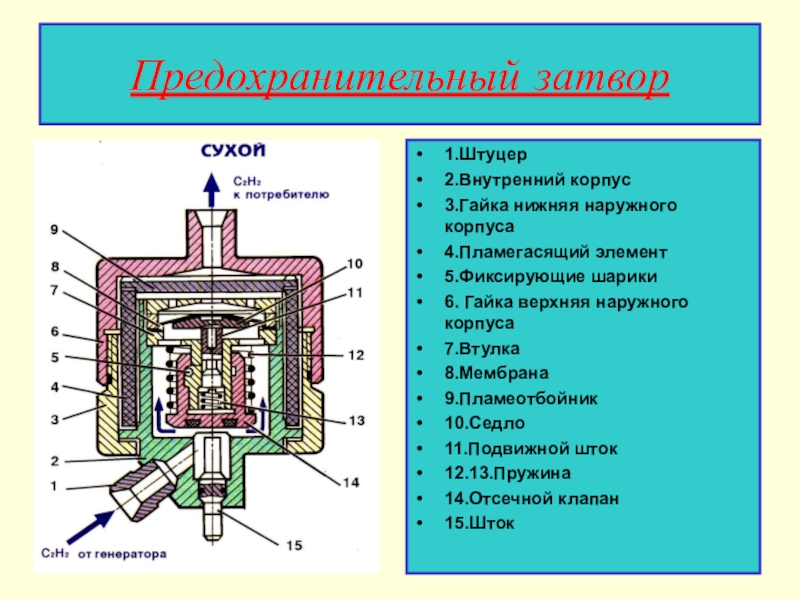

Слайд 6Предохранительный затвор
1.Штуцер
2.Внутренний корпус
3.Гайка нижняя наружного корпуса
4.Пламегасящий элемент
5.Фиксирующие шарики
6. Гайка верхняя наружного

корпуса
7.Втулка
8.Мембрана
9.Пламеотбойник
10.Седло
11.Подвижной шток
12.13.Пружина
14.Отсечной клапан
15.Шток
Предохранительный затвор1.Штуцер2.Внутренний корпус3.Гайка нижняя наружного корпуса4.Пламегасящий элемент5.Фиксирующие шарики6. Гайка верхняя наружного корпуса7.Втулка8.Мембрана9.Пламеотбойник10.Седло11.Подвижной шток12.13.Пружина14.Отсечной клапан15.Шток

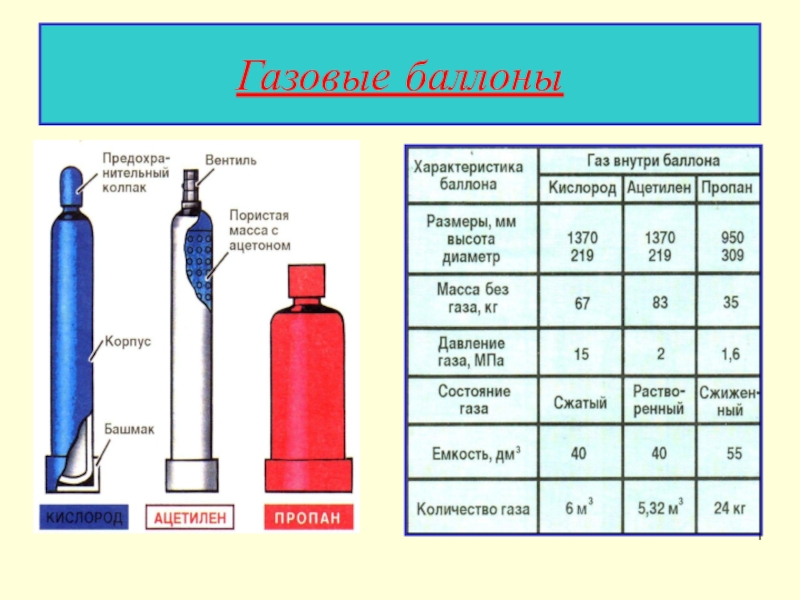

Слайд 7Газовые баллоны

Газовые баллоны

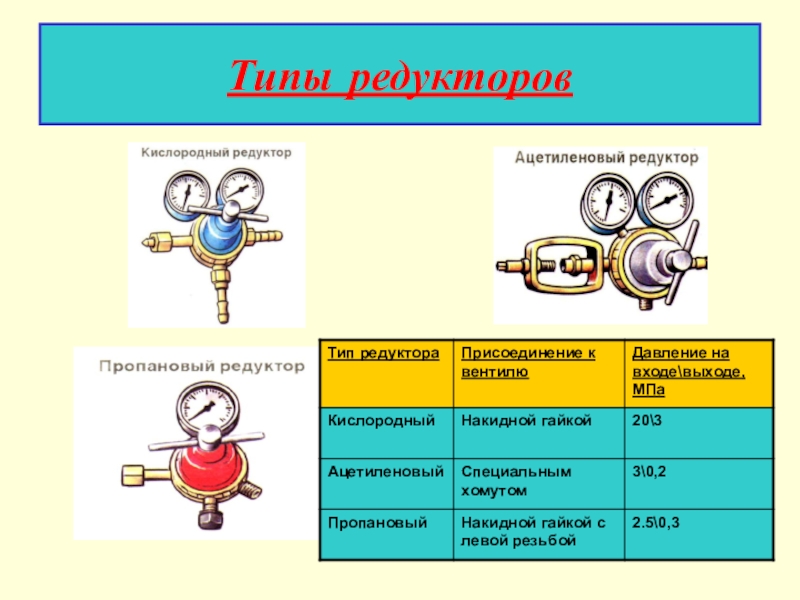

Слайд 8Типы редукторов

Типы редукторов

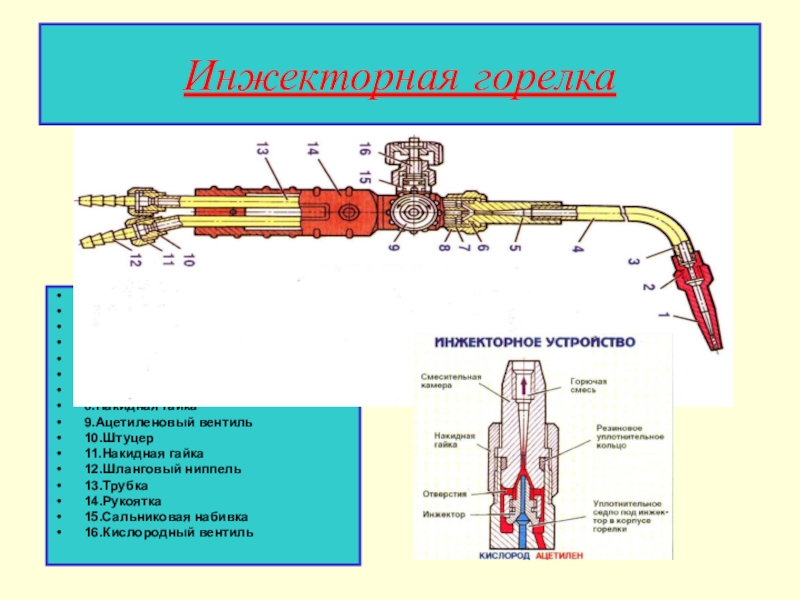

Слайд 9Инжекторная горелка
1.Муншдтук


2.Ниппель мундштука
3.Наконечник
4.Трубчатый мундштук
5.Смесительная камера
6.Резиновое кольцо
7.Инжектор
8.Накидная гайка
9.Ацетиленовый вентиль
10.Штуцер
11.Накидная гайка
12.Шланговый ниппель
13.Трубка
14.Рукоятка
15.Сальниковая набивка
16.Кислородный вентиль
Инжекторная горелка1.Муншдтук 2.Ниппель

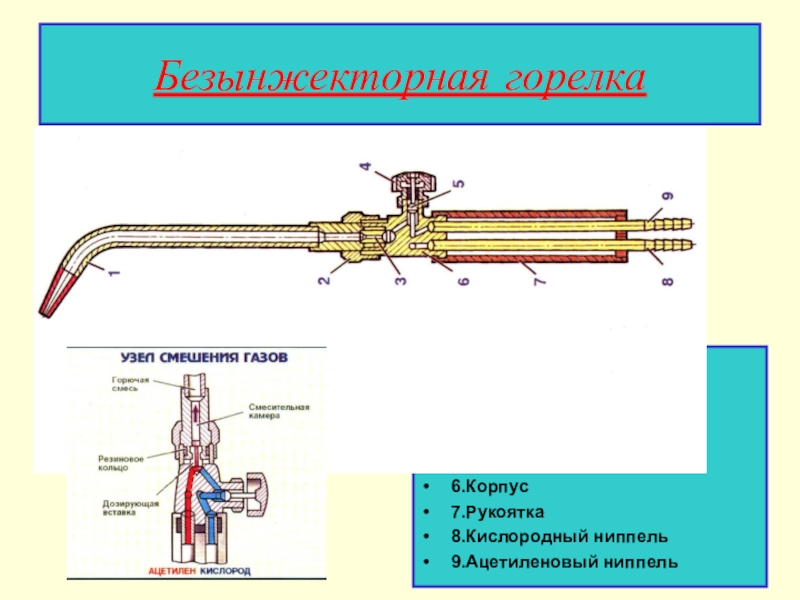

Слайд 10Безынжекторная горелка
1.Наконечник
2.Накидная гайка
3.Дозирующие каналы
4.Вентиль
5.Игольчатый шпиндель
6.Корпус
7.Рукоятка
8.Кислородный ниппель
9.Ацетиленовый ниппель

Безынжекторная горелка1.Наконечник2.Накидная гайка3.Дозирующие каналы4.Вентиль5.Игольчатый шпиндель6.Корпус7.Рукоятка8.Кислородный ниппель9.Ацетиленовый ниппель

Слайд 11Присоединение шлангов
1.Присоединить к штуцеру
горелки шланг

для подачи кислорода.
2.Проверить горелку на разрежение в ацетиленовом канале.
3.Присоединить шланг для подачи ацетилена.
4.Проверить точность и надежность крепления шлангов хомутами.
5.Допускается вместо хомутов закреплять шланги не менее чем в двух местах по длине ниппеля мягкой отожженной проволокой

Проверка горелки перед работой


Перед присоединением
- шланги продуть

Присоединение шлангов 1.Присоединить к штуцеру горелки шланг для подачи кислорода.2.Проверить горелку на разрежение

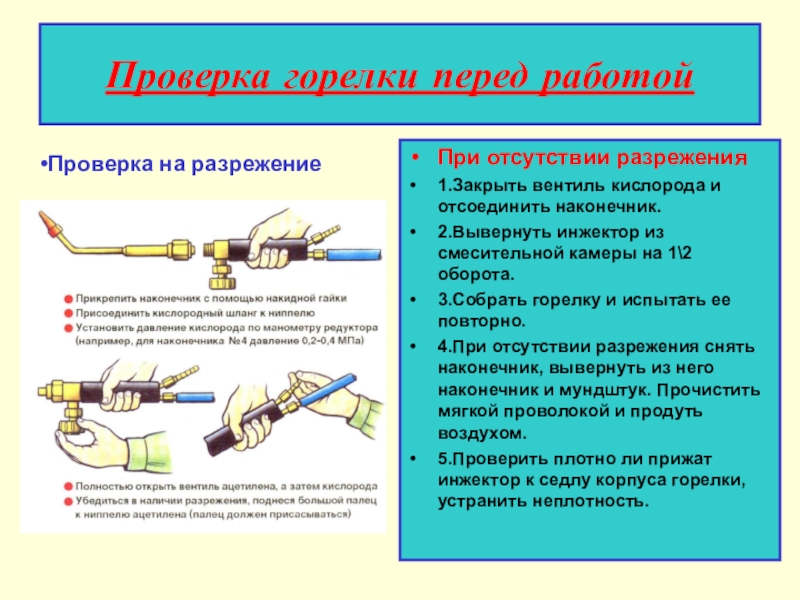

Слайд 12Проверка горелки перед работой
При отсутствии разрежения
1.Закрыть вентиль кислорода и отсоединить наконечник.
2.Вывернуть

инжектор из смесительной камеры на 1\2 оборота.
3.Собрать горелку и испытать ее повторно.
4.При отсутствии разрежения снять наконечник, вывернуть из него наконечник и мундштук. Прочистить мягкой проволокой и продуть воздухом.
5.Проверить плотно ли прижат инжектор к седлу корпуса горелки, устранить неплотность.

Проверка на разрежение

Проверка горелки перед работойПри отсутствии разрежения1.Закрыть вентиль кислорода и отсоединить наконечник.2.Вывернуть инжектор из смесительной камеры на 1\2

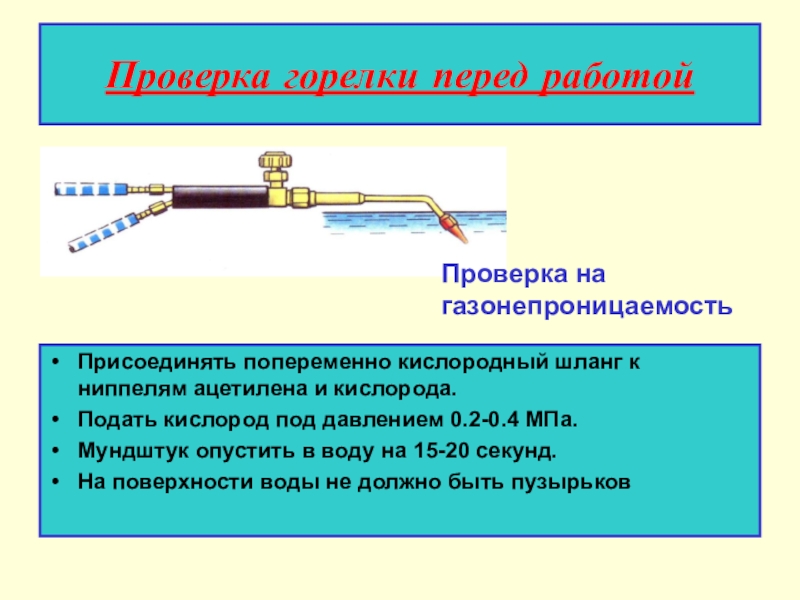

Слайд 13Проверка горелки перед работой
Присоединять попеременно кислородный шланг к ниппелям ацетилена и

кислорода.
Подать кислород под давлением 0.2-0.4 МПа.
Мундштук опустить в воду на 15-20 секунд.
На поверхности воды не должно быть пузырьков

Проверка на
газонепроницаемость

Проверка горелки перед работойПрисоединять попеременно кислородный шланг к ниппелям ацетилена и кислорода.Подать кислород под давлением 0.2-0.4 МПа.Мундштук

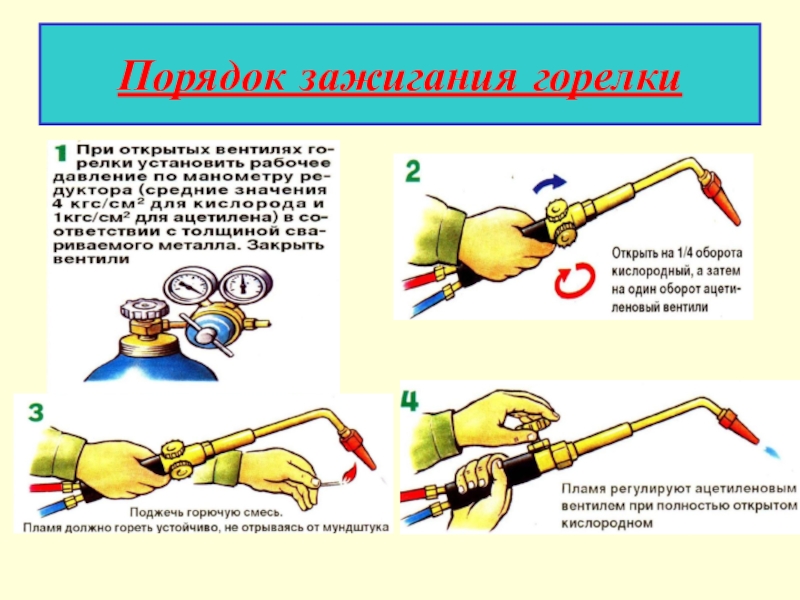

Слайд 14Порядок зажигания горелки

Порядок зажигания горелки

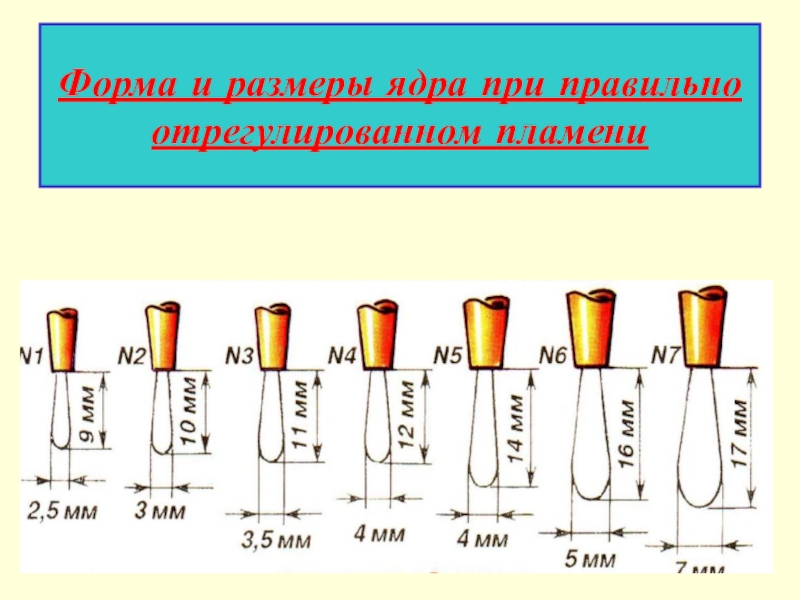

Слайд 15Форма и размеры ядра при правильно отрегулированном пламени

Форма и размеры ядра при правильно отрегулированном пламени

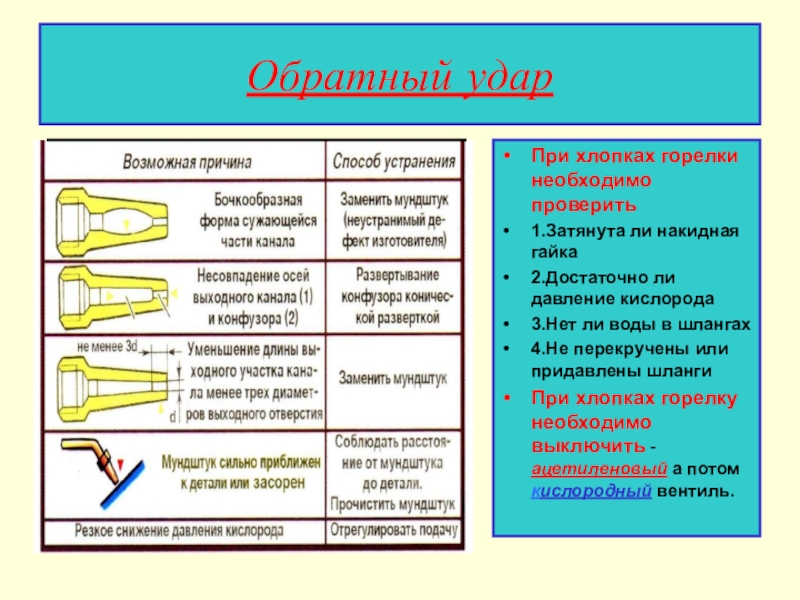

Слайд 16Обратный удар
При хлопках горелки необходимо проверить
1.Затянута ли накидная гайка
2.Достаточно ли давление

кислорода
3.Нет ли воды в шлангах
4.Не перекручены или придавлены шланги
При хлопках горелку необходимо выключить - ацетиленовый а потом кислородный вентиль.


Обратный ударПри хлопках горелки необходимо проверить1.Затянута ли накидная гайка2.Достаточно ли давление кислорода3.Нет ли воды в шлангах4.Не перекручены

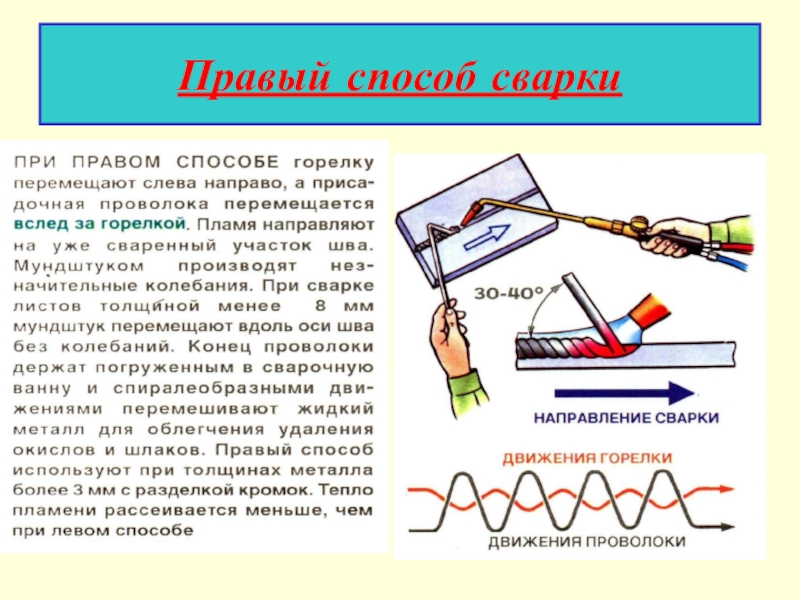

Слайд 17Правый способ сварки

Правый способ сварки

Слайд 18Левый способ сварки

Левый способ сварки

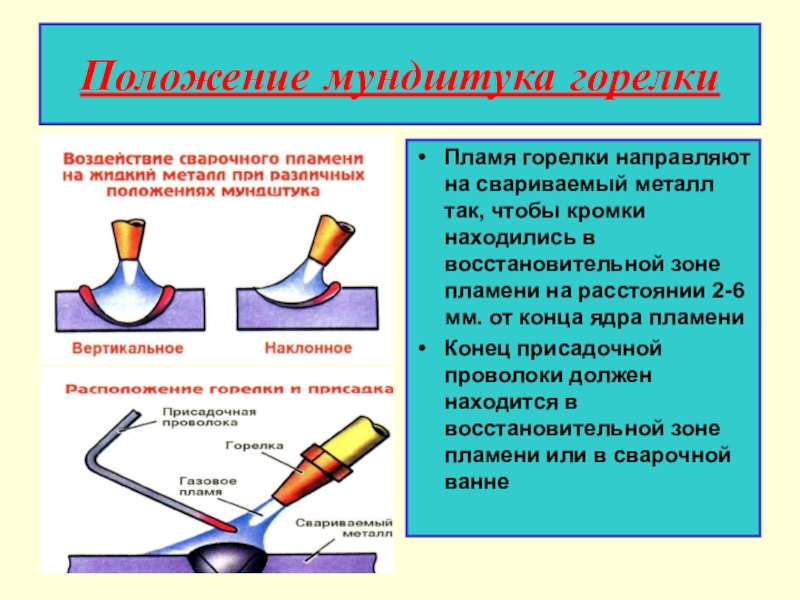

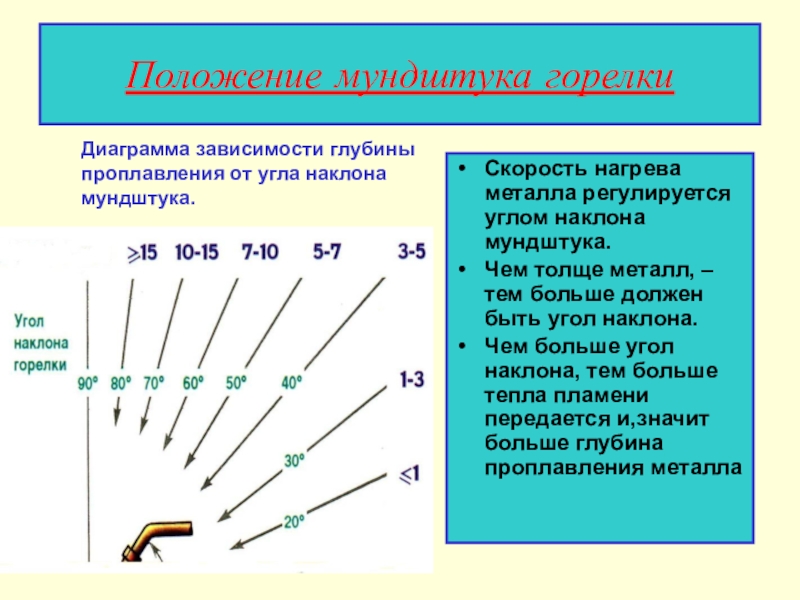

Слайд 19Положение мундштука горелки
Скорость нагрева металла регулируется углом наклона мундштука.
Чем толще металл,

–тем больше должен быть угол наклона.
Чем больше угол наклона, тем больше тепла пламени передается и,значит больше глубина проплавления металла

Диаграмма зависимости глубины
проплавления от угла наклона мундштука.

Положение мундштука горелкиСкорость нагрева металла регулируется углом наклона мундштука.Чем толще металл, –тем больше должен быть угол наклона.Чем

Слайд 20Пламя горелки направляют на свариваемый металл так, чтобы кромки находились в

восстановительной зоне пламени на расстоянии 2-6 мм. от конца ядра пламени
Конец присадочной проволоки должен находится в восстановительной зоне пламени или в сварочной ванне

Положение мундштука горелки

Пламя горелки направляют на свариваемый металл так, чтобы кромки находились в восстановительной зоне пламени на расстоянии 2-6

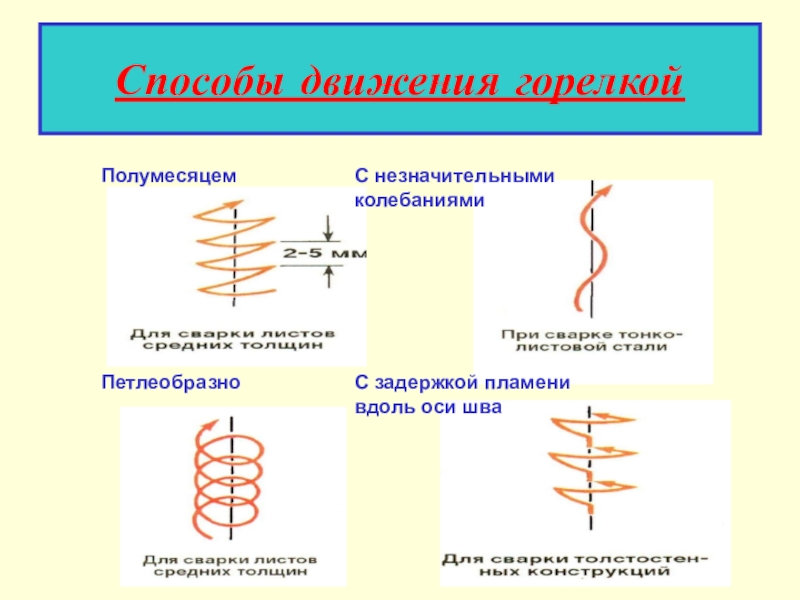

Слайд 21Способы движения горелкой
Полумесяцем
С незначительными колебаниями
Петлеобразно
С задержкой пламени
вдоль оси шва

Способы движения горелкойПолумесяцемС незначительными колебаниямиПетлеобразноС задержкой пламенивдоль оси шва

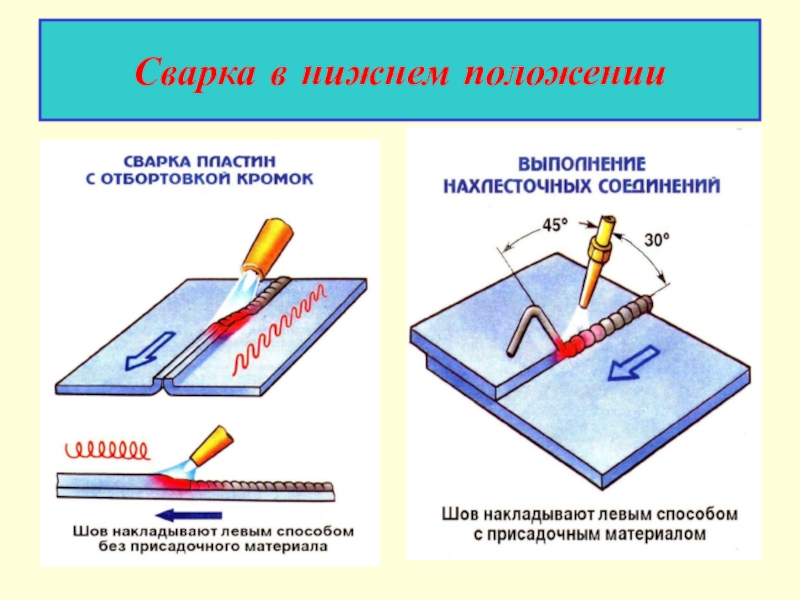

Слайд 22Сварка в нижнем положении

Сварка в нижнем положении

Слайд 23Сварка в вертикальном положении
Газовую сварку сверху вниз выполняют только правым способом.
Газовую

сварку снизу вверх выполняют как левым, так и правым способом.
Объем сварочной ванны мал, поэтому металл от стекания удерживают давлением газов пламени или концом присадочной проволоки погруженной в ванну.

Левый

Левый

Правый

Сварка в вертикальном положенииГазовую сварку сверху вниз выполняют только правым способом.Газовую сварку снизу вверх выполняют как левым,

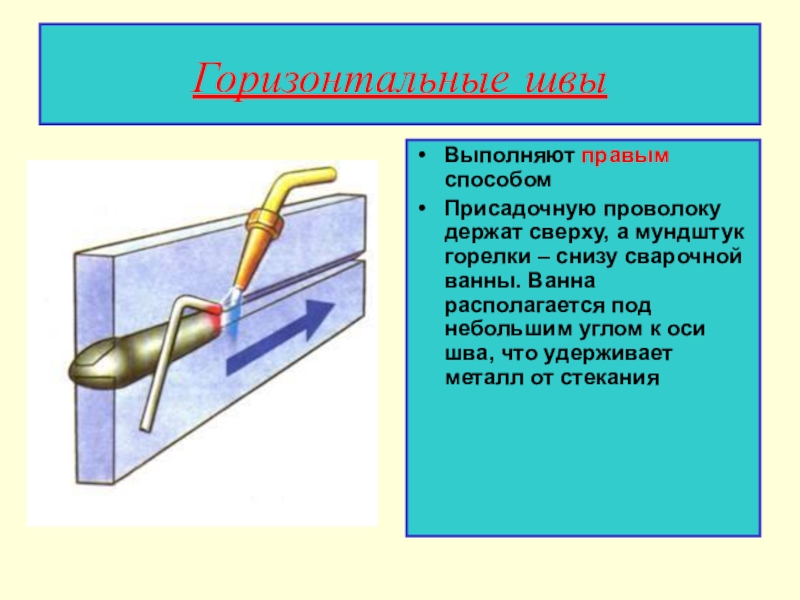

Слайд 24Горизонтальные швы
Выполняют правым способом
Присадочную проволоку держат сверху, а мундштук горелки

– снизу сварочной ванны. Ванна располагается под небольшим углом к оси шва, что удерживает металл от стекания
Горизонтальные швы Выполняют правым способомПрисадочную проволоку держат сверху, а мундштук горелки – снизу сварочной ванны. Ванна располагается

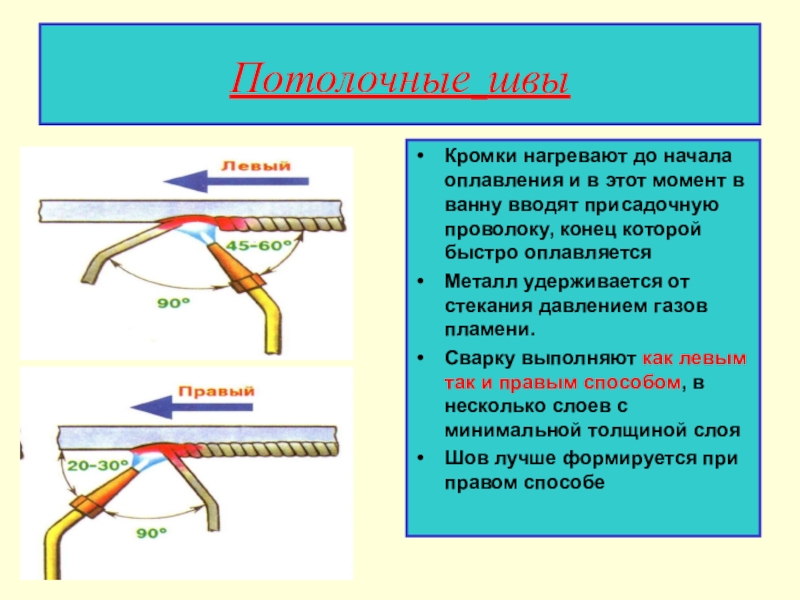

Слайд 25Потолочные швы
Кромки нагревают до начала оплавления и в этот момент в

ванну вводят присадочную проволоку, конец которой быстро оплавляется
Металл удерживается от стекания давлением газов пламени.
Сварку выполняют как левым так и правым способом, в несколько слоев с минимальной толщиной слоя
Шов лучше формируется при правом способе
Потолочные швыКромки нагревают до начала оплавления и в этот момент в ванну вводят присадочную проволоку, конец которой

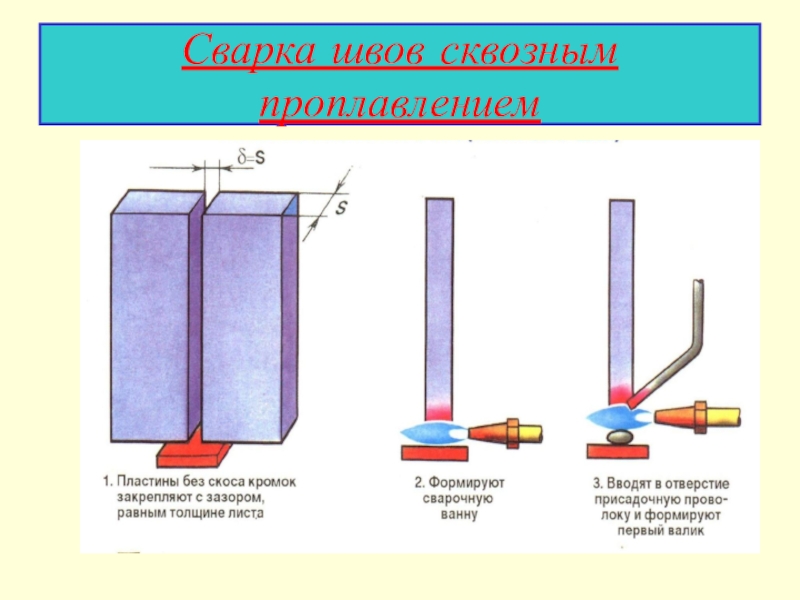

Слайд 26Сварка швов сквозным проплавлением

Сварка швов сквозным проплавлением

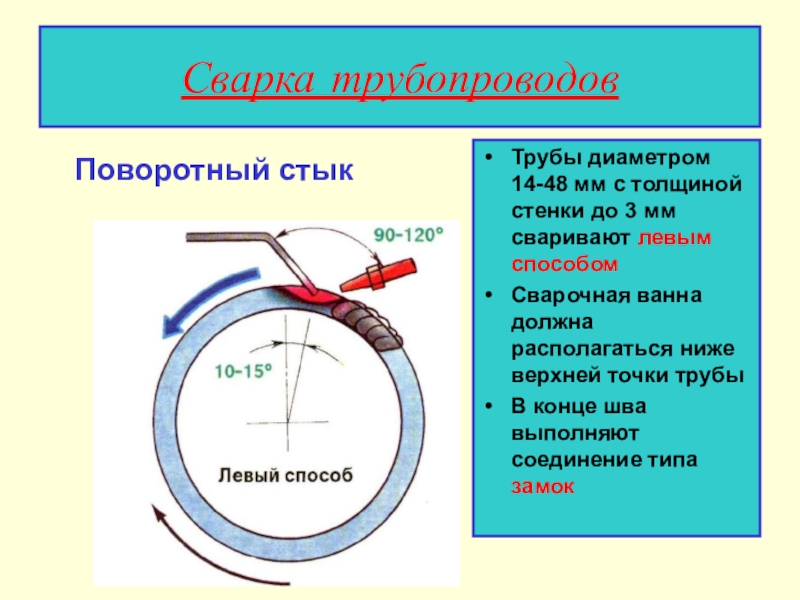

Слайд 27Сварка трубопроводов
Трубы диаметром 14-48 мм с толщиной стенки до 3 мм

сваривают левым способом
Сварочная ванна должна располагаться ниже верхней точки трубы
В конце шва выполняют соединение типа замок

Поворотный стык

Сварка трубопроводовТрубы диаметром 14-48 мм с толщиной стенки до 3 мм сваривают левым способомСварочная ванна должна располагаться

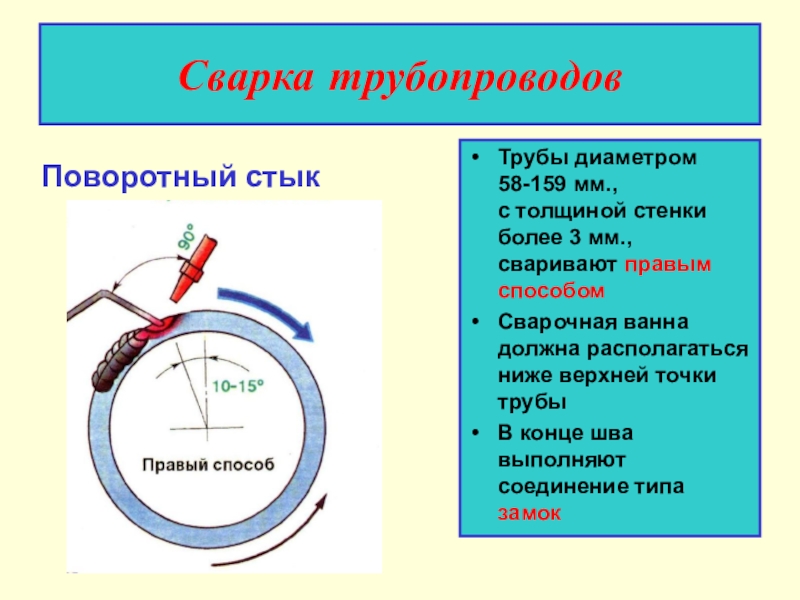

Слайд 28Трубы диаметром 58-159 мм.,

с толщиной стенки более 3 мм., сваривают правым способом
Сварочная ванна должна располагаться ниже верхней точки трубы
В конце шва выполняют соединение типа замок



Сварка трубопроводов

Поворотный стык

Трубы диаметром 58-159 мм.,

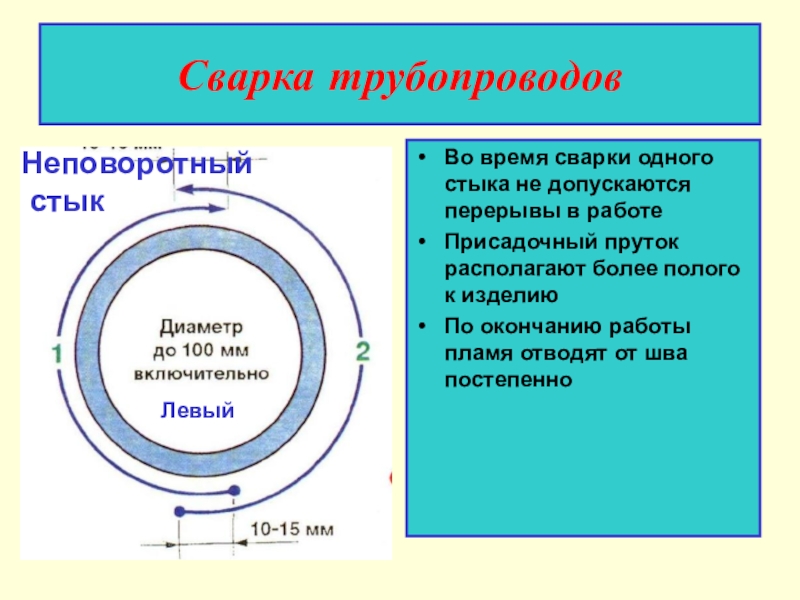

Слайд 29Сварка трубопроводов
Во время сварки одного стыка не допускаются перерывы в работе
Присадочный

пруток располагают более полого к изделию
По окончанию работы пламя отводят от шва постепенно

Неповоротный
стык

Левый

Сварка трубопроводовВо время сварки одного стыка не допускаются перерывы в работеПрисадочный пруток располагают более полого к изделиюПо

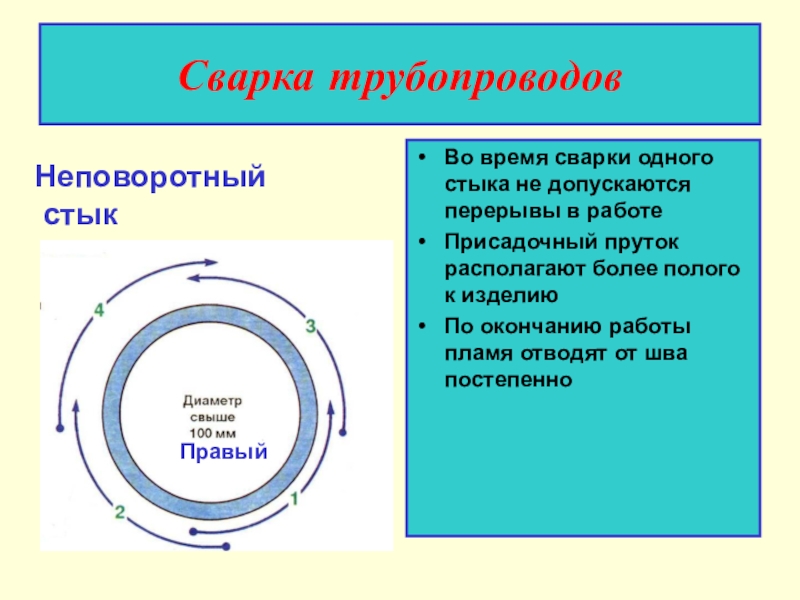

Слайд 30Сварка трубопроводов
Во время сварки одного стыка не допускаются перерывы в работе
Присадочный

пруток располагают более полого к изделию
По окончанию работы пламя отводят от шва постепенно




Неповоротный
стык

Правый

Сварка трубопроводовВо время сварки одного стыка не допускаются перерывы в работеПрисадочный пруток располагают более полого к изделиюПо
