Презентация, доклад по теме: Дуговая резка металла
Содержание
- 1. Презентация по теме: Дуговая резка металла
- 2. ДУГОВАЯ РЕЗКАВ основе процессов дуговой резки лежат
- 3. ДУГОВАЯ РЕЗКАметаллическим электродомугольнымэлектродомвоздушно-дуговаяпод водойв среде защитных газовкислородно-дуговая
- 4. Дуговая резка металлическим электродомметалл в месте реза
- 5. Дуговая резка металлическим электродомНЕДОСТАТКИ: низкая производительность; большой
- 6. Дуговая резка угольным электродомметалл в месте реза
- 7. Дуговая резка угольным электродомНЕДОСТАТКИ: низкая производительность; науглероживание
- 8. Воздушно-дуговая резкаметалл, расплавленный теплотой электрической дуги, затемвыдувается
- 9. Воздушно-дуговая резкаНЕДОСТАТКИ: науглероживание металла на поверхности кромок
- 10. Кислородно-дуговая резканагретый до расплавления электрической дугой металл
- 11. Кислородно-дуговая резкаРАЗДЕЛЯЮТ : углеродистые и легированные стали; чугун;цветные металлыПРЕИМУЩЕСТВА: чистота реза; высокая производительность
- 12. Дуговая резка в среде защитных газовдля резки
- 13. Дуговая подводная резкаметалл в месте реза проплавляют
- 14. схема дуговой резки металлическим электродом

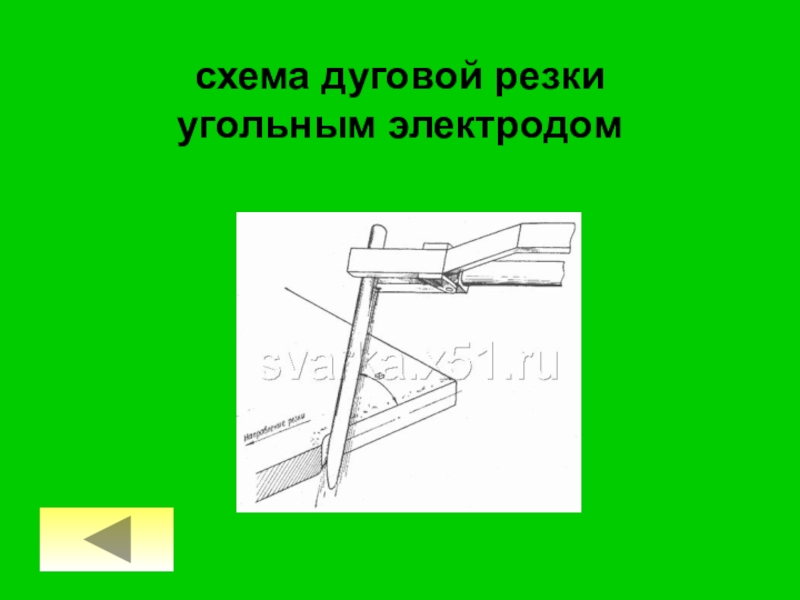

- 15. схема дуговой резки угольным электродом

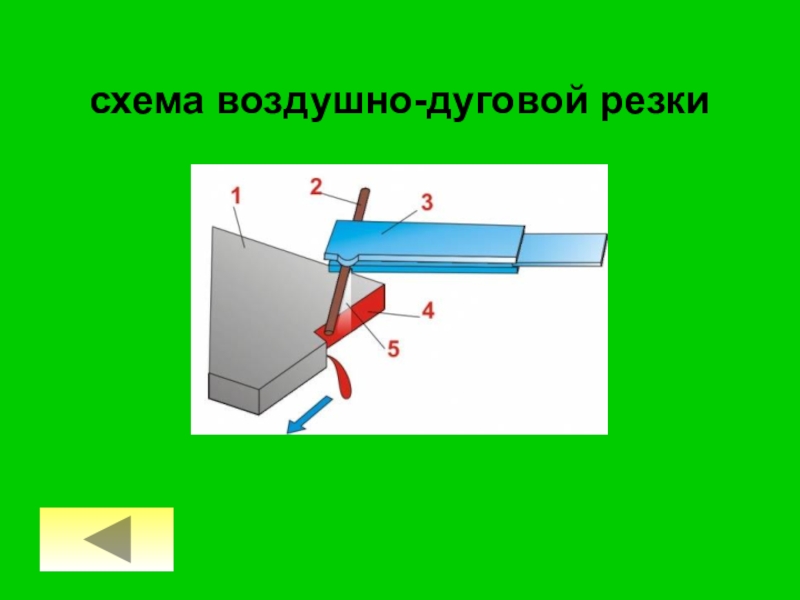

- 16. схема воздушно-дуговой резки
- 17. схема кислородно-дуговой резки

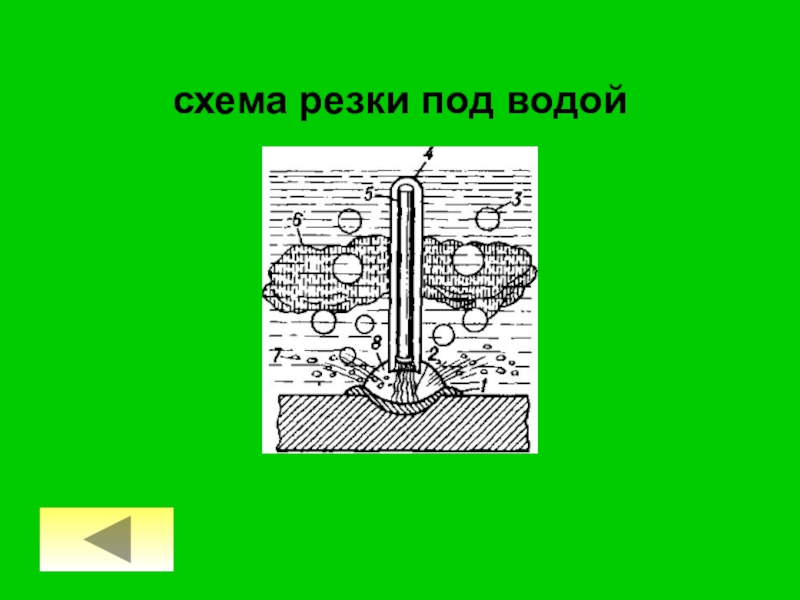

- 18. схема резки под водой
Слайд 2ДУГОВАЯ РЕЗКА
В основе процессов дуговой резки лежат
расплавление металла и удаление
за счет давления дуги или собственной массы,
а в некоторых случаях и дополнительного
давления воздуха
разделительная
поверхностная
разделение
металла на части
для выплавления канавок
в основном металле,
удаления дефектов в сварных
швах, литейных отливках и т.д.

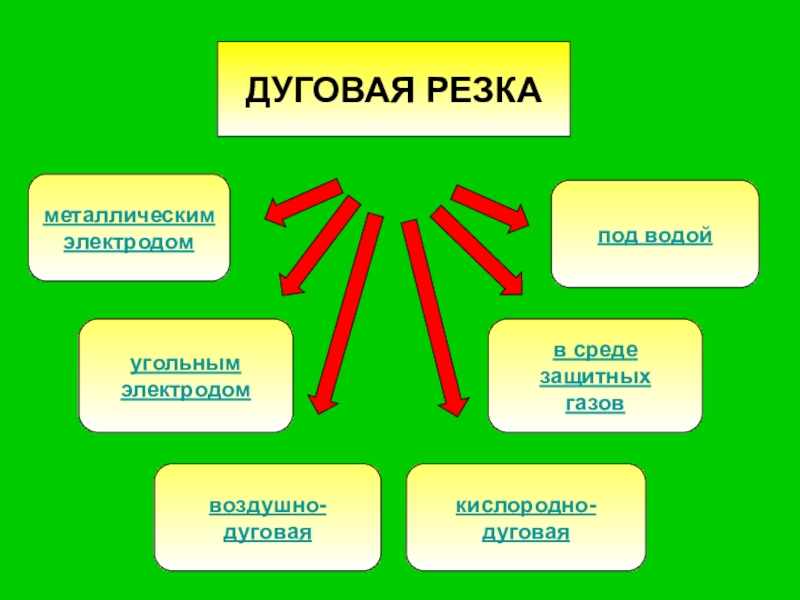

Слайд 3ДУГОВАЯ РЕЗКА
металлическим
электродом
угольным
электродом
воздушно-дуговая
под водой
в среде защитных
газов
кислородно-дуговая

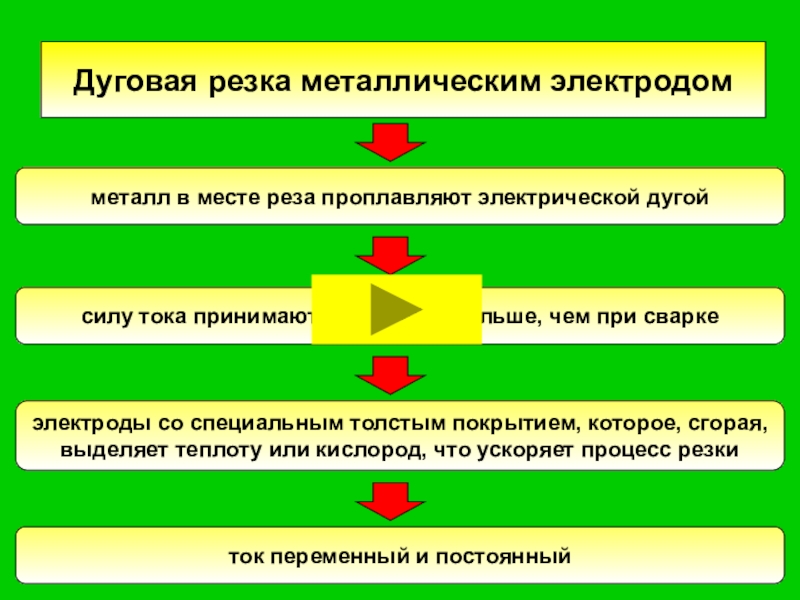

Слайд 4Дуговая резка металлическим электродом
металл в месте реза проплавляют электрической дугой
силу тока
электроды со специальным толстым покрытием, которое, сгорая,
выделяет теплоту или кислород, что ускоряет процесс резки
ток переменный и постоянный

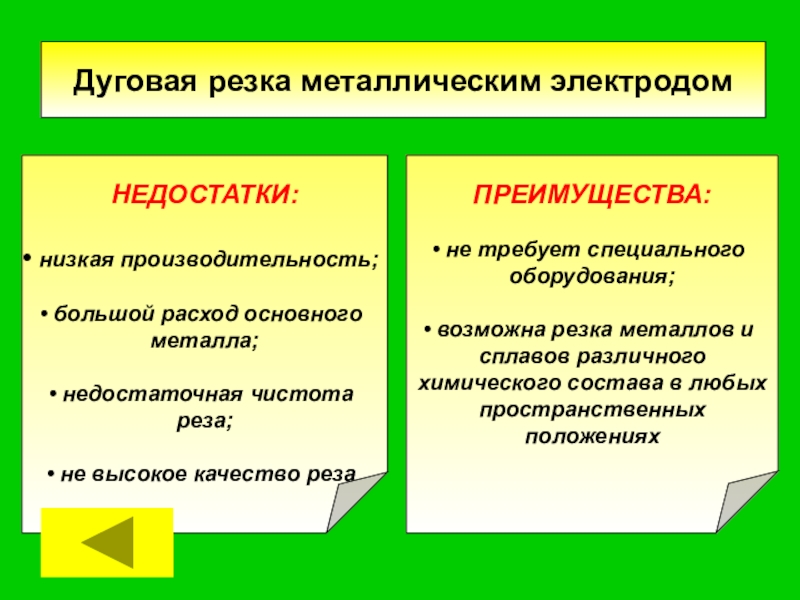

Слайд 5Дуговая резка металлическим электродом
НЕДОСТАТКИ:
низкая производительность;
большой расход основного
металла;
недостаточная
реза;
не высокое качество реза
ПРЕИМУЩЕСТВА:
не требует специального
оборудования;
возможна резка металлов и
сплавов различного
химического состава в любых
пространственных
положениях
Слайд 6Дуговая резка угольным электродом
металл в месте реза проплавляют электрической дугой
силу тока
электроды угольные или графитовые
ток постоянный прямой полярности

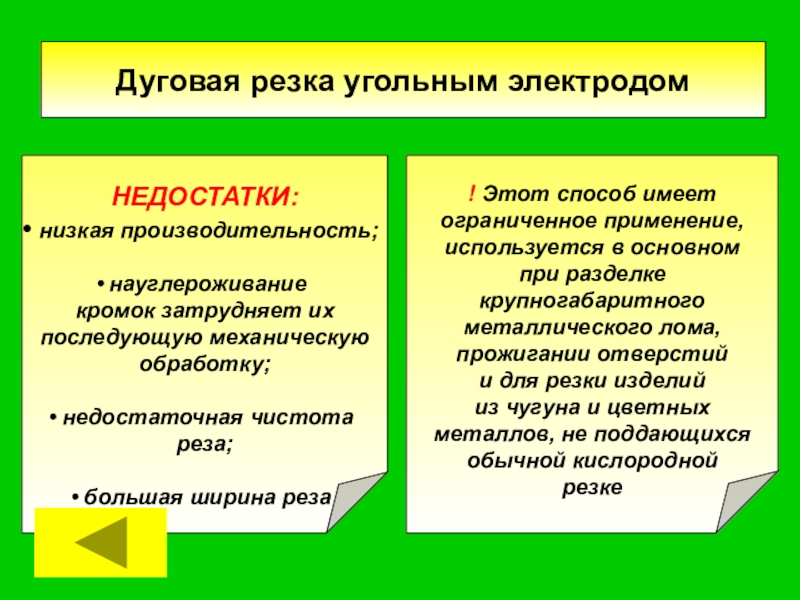

Слайд 7Дуговая резка угольным электродом
НЕДОСТАТКИ:
низкая производительность;
науглероживание
кромок затрудняет их
последующую
обработку;
недостаточная чистота
реза;
большая ширина реза
! Этот способ имеет
ограниченное применение,
используется в основном
при разделке
крупногабаритного
металлического лома,
прожигании отверстий
и для резки изделий
из чугуна и цветных
металлов, не поддающихся
обычной кислородной
резке

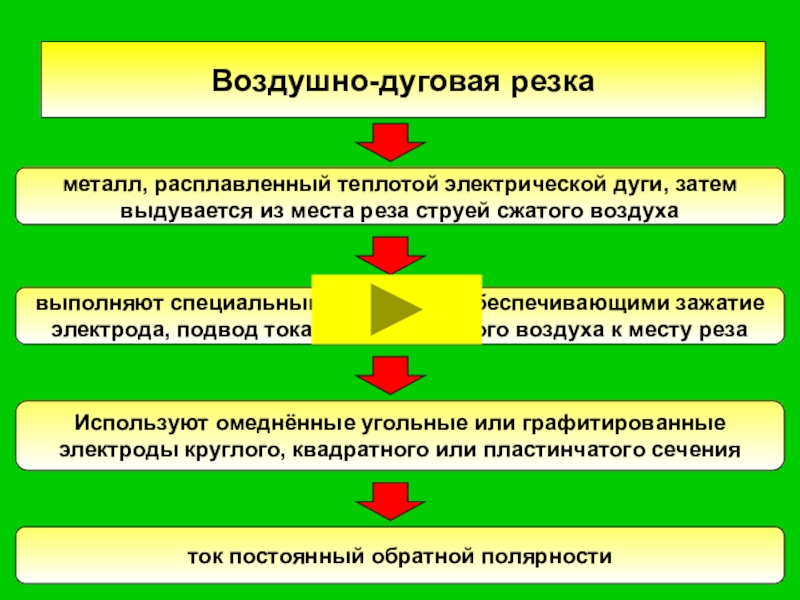

Слайд 8Воздушно-дуговая резка
металл, расплавленный теплотой электрической дуги, затем
выдувается из места реза струей
выполняют специальными резаками, обеспечивающими зажатие
электрода, подвод тока и подачу сжатого воздуха к месту реза
Используют омеднённые угольные или графитированные
электроды круглого, квадратного или пластинчатого сечения
ток постоянный обратной полярности

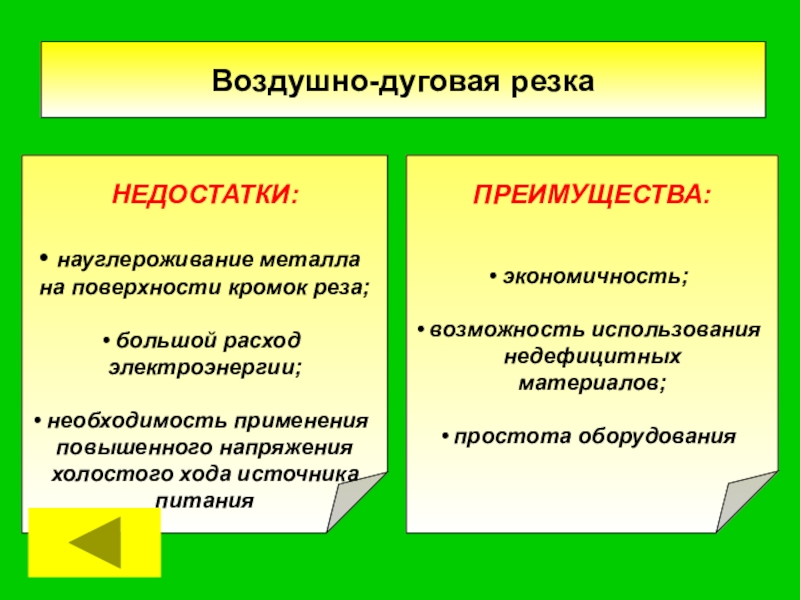

Слайд 9Воздушно-дуговая резка
НЕДОСТАТКИ:
науглероживание металла
на поверхности кромок реза;
большой расход
электроэнергии;
необходимость
повышенного напряжения
холостого хода источника
питания
ПРЕИМУЩЕСТВА:
экономичность;
возможность использования
недефицитных
материалов;
простота оборудования

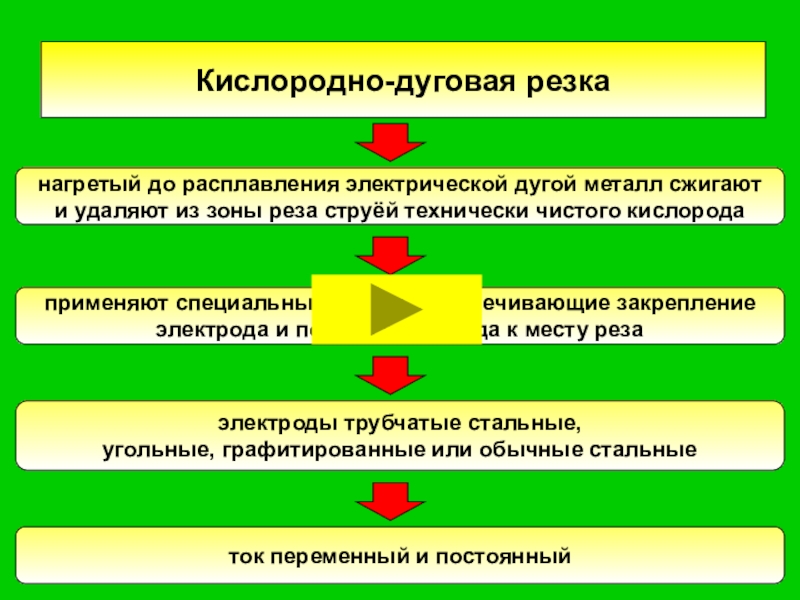

Слайд 10Кислородно-дуговая резка
нагретый до расплавления электрической дугой металл сжигают
и удаляют из
применяют специальные резаки, обеспечивающие закрепление
электрода и подвод кислорода к месту реза
электроды трубчатые стальные,
угольные, графитированные или обычные стальные
ток переменный и постоянный

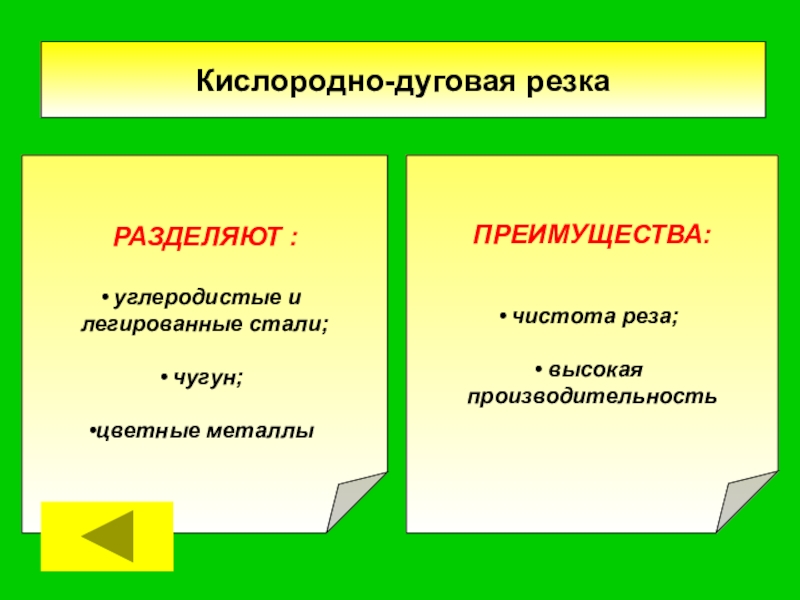

Слайд 11Кислородно-дуговая резка
РАЗДЕЛЯЮТ :
углеродистые и
легированные стали;
чугун;
цветные металлы
ПРЕИМУЩЕСТВА:
чистота реза;
производительность

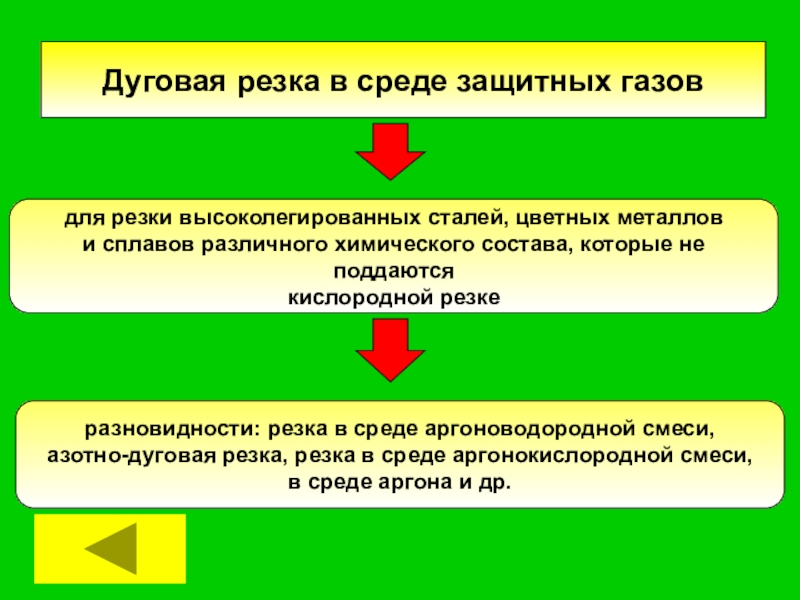

Слайд 12Дуговая резка в среде защитных газов
для резки высоколегированных сталей, цветных металлов
и сплавов различного химического состава, которые не поддаются
кислородной резке
разновидности: резка в среде аргоноводородной смеси,
азотно-дуговая резка, резка в среде аргонокислородной смеси,
в среде аргона и др.

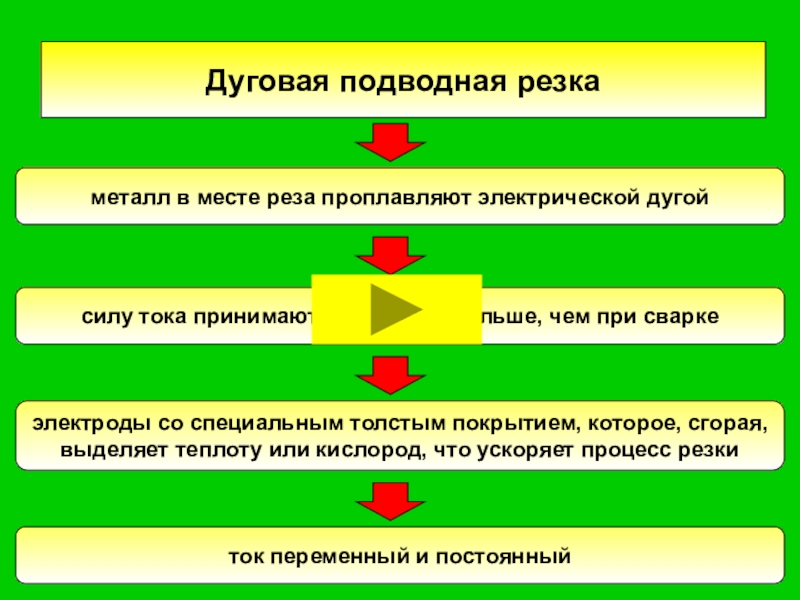

Слайд 13Дуговая подводная резка
металл в месте реза проплавляют электрической дугой
силу тока принимают
электроды со специальным толстым покрытием, которое, сгорая,
выделяет теплоту или кислород, что ускоряет процесс резки
ток переменный и постоянный
