Слайд 1Тема программы. Техническое обслуживание и ремонт ПРА (пускорегулирующей аппаратуры) Тема урока. Автоматические
выключатели: назначение, устройство и ремонт
Цели урока:
а) образовательная-изучить назначение, устройство, принцип действия и ремонт автоматических выключателей;
б) развивающая-развить умение использовать знания, полученные при изучении темы на уроках ПО;
в) воспитательная-воспитывать творческий интерес к выбранной профессии.
Слайд 2План
Назначение и область применения автоматических выключателей
Общие сведения об устройстве автоматических выключателей

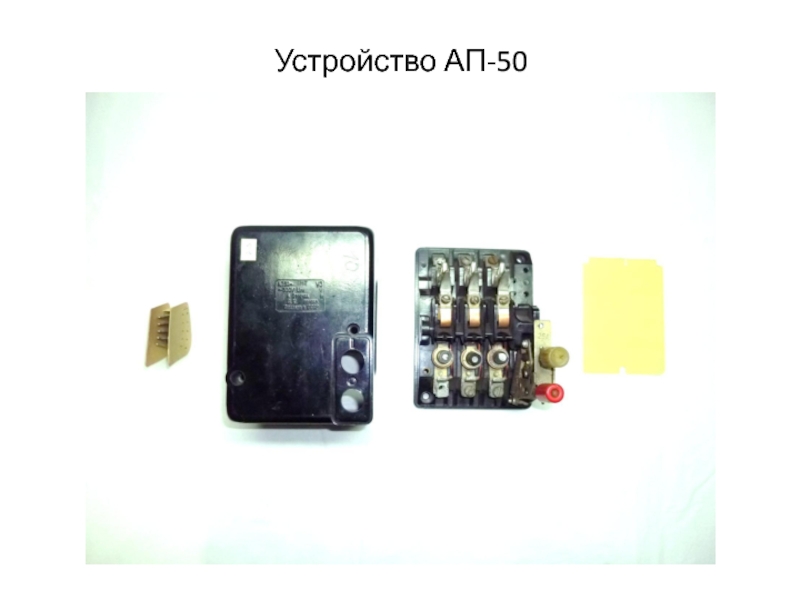

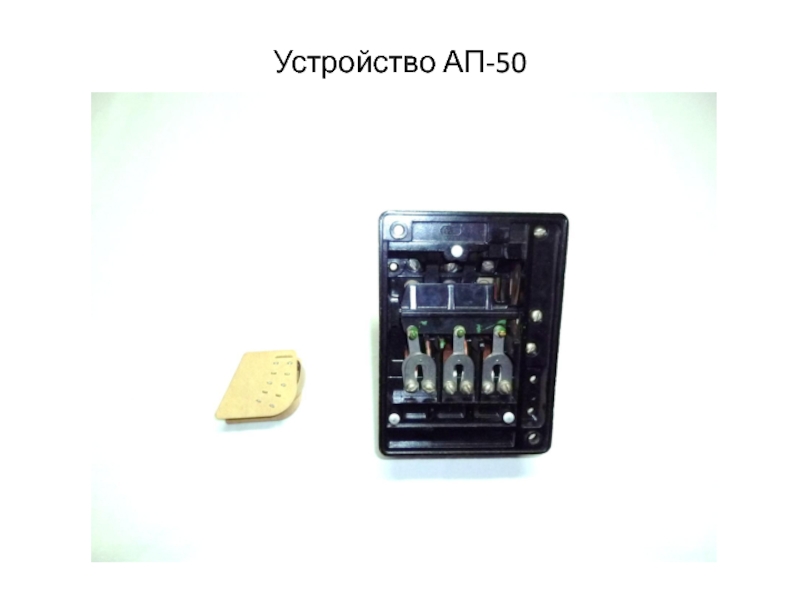

Устройство
и принцип действия автоматического выключателя АП-50
Ремонт автоматических выключателей
Современные модели автоматических выключателей
Ремонт автоматических выключателей
Современные модели автоматических выключателей
Слайд 5Принцип действия АП-50
1 — искрогасительные камеры, 2 — рукоятка, 3 —
максимальное реле, 4 — нулевое реле, 5 — шины, 6, 13 — пружины, 7 — электромагнит, 8 — рычаг, 9, 10 — катушки, 11 — защелка, 12 — тяга, 14—16 — ножи рубильника

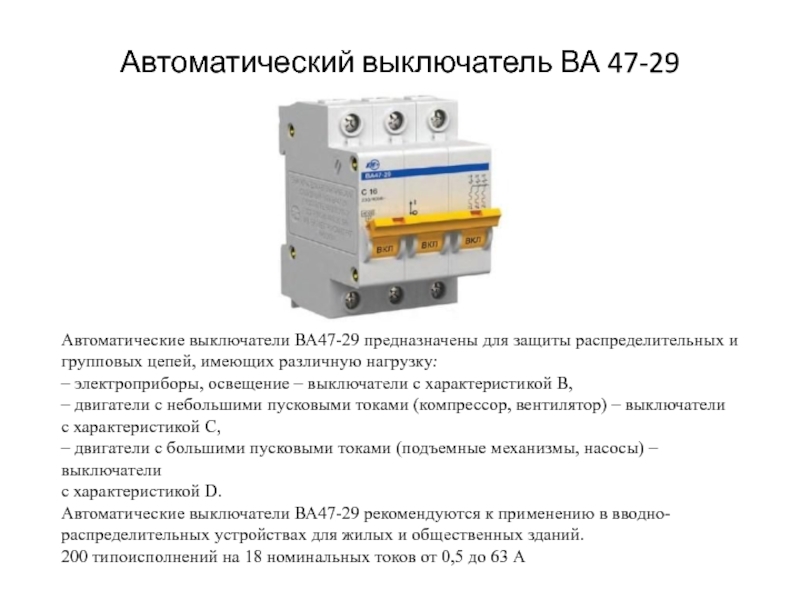

Слайд 6Автоматический выключатель ВА 47-29
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и
групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели
с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели
с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А

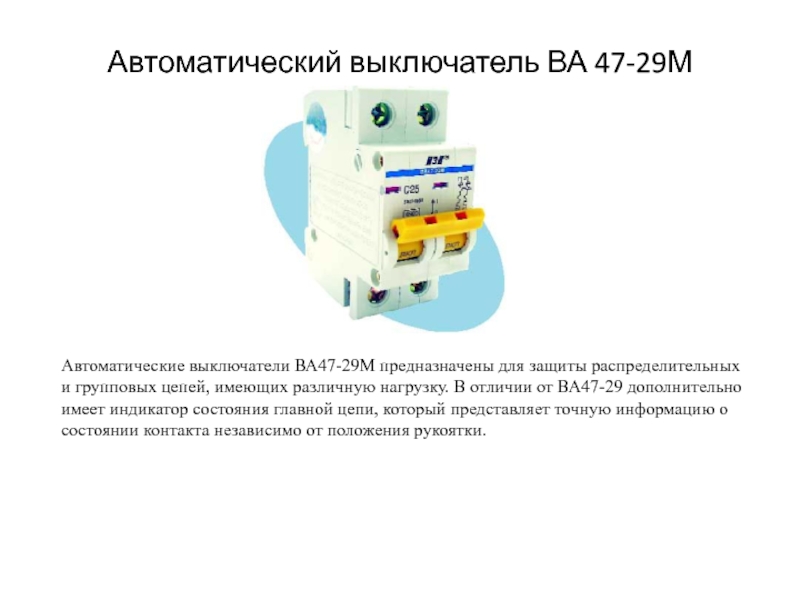

Слайд 7Автоматический выключатель ВА 47-29М
Автоматические выключатели ВА47-29М предназначены для защиты распределительных и
групповых цепей, имеющих различную нагрузку. В отличии от ВА47-29 дополнительно имеет индикатор состояния главной цепи, который представляет точную информацию о состоянии контакта независимо от положения рукоятки.

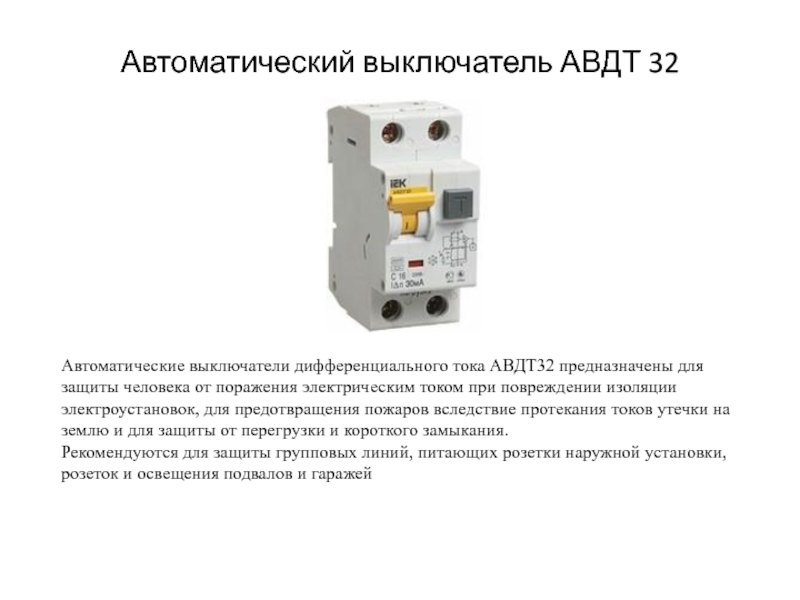

Слайд 8Автоматический выключатель АВДТ 32
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты
человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей

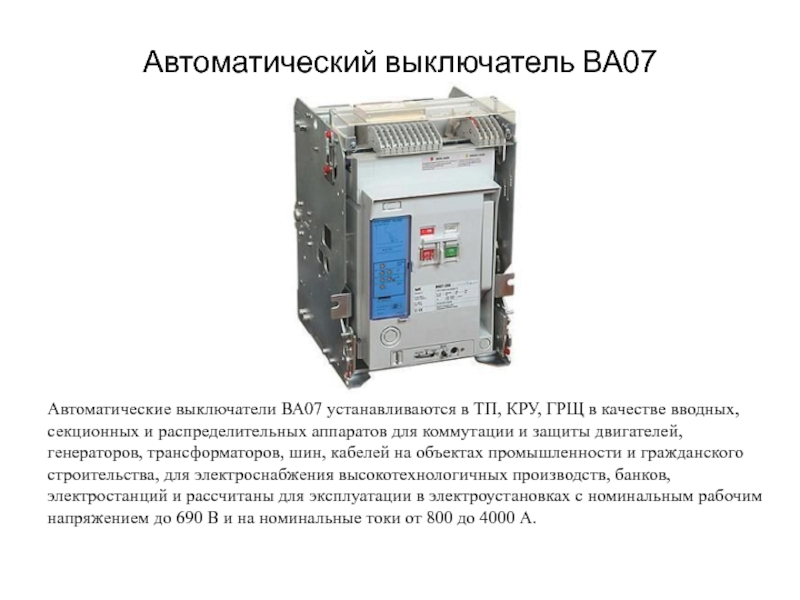

Слайд 9Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных,
секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Автоматический выключатель ВА07

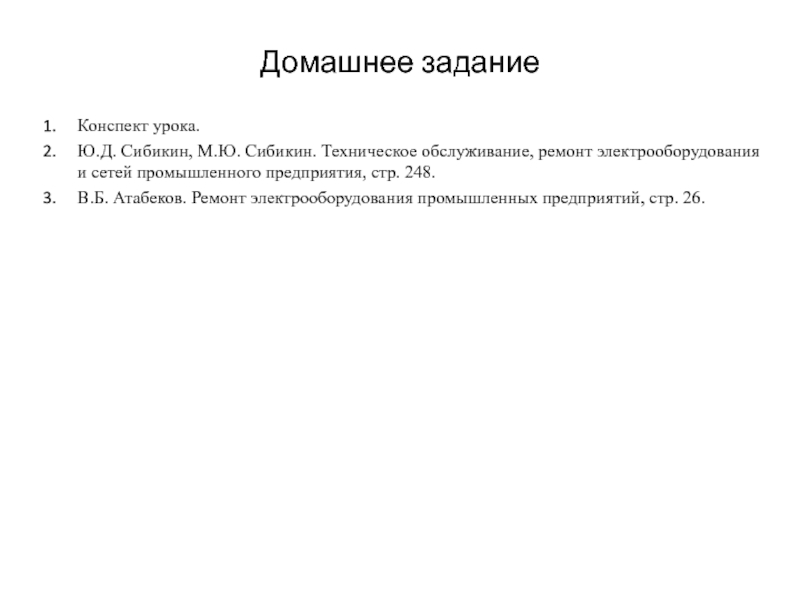

Слайд 10Конспект урока.
Ю.Д. Сибикин, М.Ю. Сибикин. Техническое обслуживание, ремонт электрооборудования и сетей
промышленного предприятия, стр. 248.
В.Б. Атабеков. Ремонт электрооборудования промышленных предприятий, стр. 26.
В.Б. Атабеков. Ремонт электрооборудования промышленных предприятий, стр. 26.
Домашнее задание
