Презентация, доклад по технология обработки на металлорежущих станках
Содержание
- 1. Презентация по технология обработки на металлорежущих станках
- 2. Процесс резания характеризуется определенным режимом. К элементам
- 3. Глубина резания t — величина срезаемого слоя
- 4. При наружном продольном точении глубина резания
- 5. При растачивании (рис. б) глубина резания
- 6. При подрезании глубиной резания является величина срезаемого слоя, измеренная перпендикулярно к обработанному торцу (рис.в).
- 7. При прорезании и отрезании глубина резания равна ширине канавки, образуемой резцом (см. рис. г).
- 8. Подача (точнее, скорость подачи) — величина перемещения
- 9. Скорость резания v — путь, пройденный наиболее
- 10. Если известна скорость резания, допускаемая режущими свойствами
- 11. Что такое скорость резания и как она

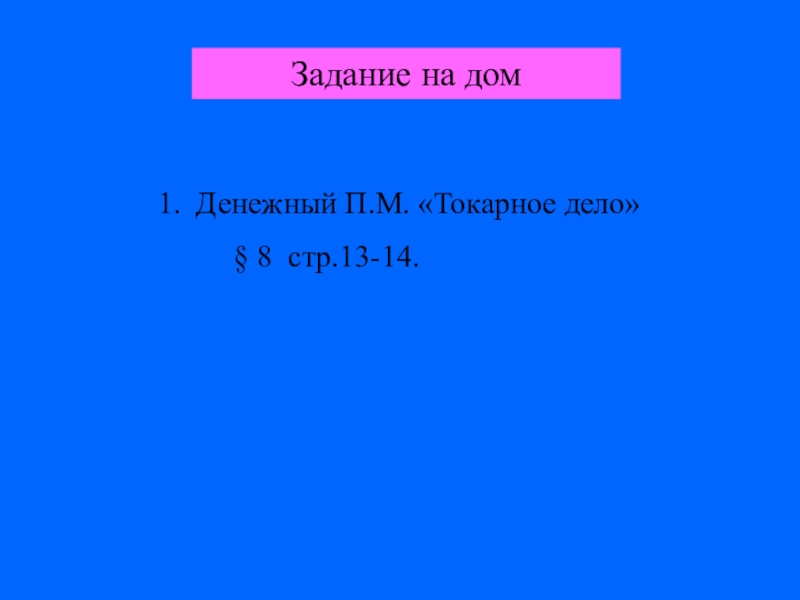

- 12. Задание на домДенежный П.М. «Токарное дело» § 8 стр.13-14.

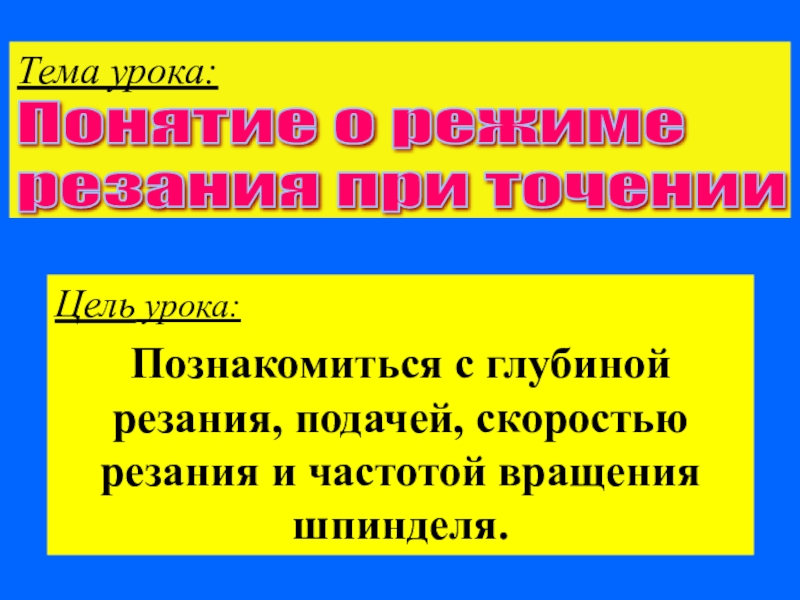

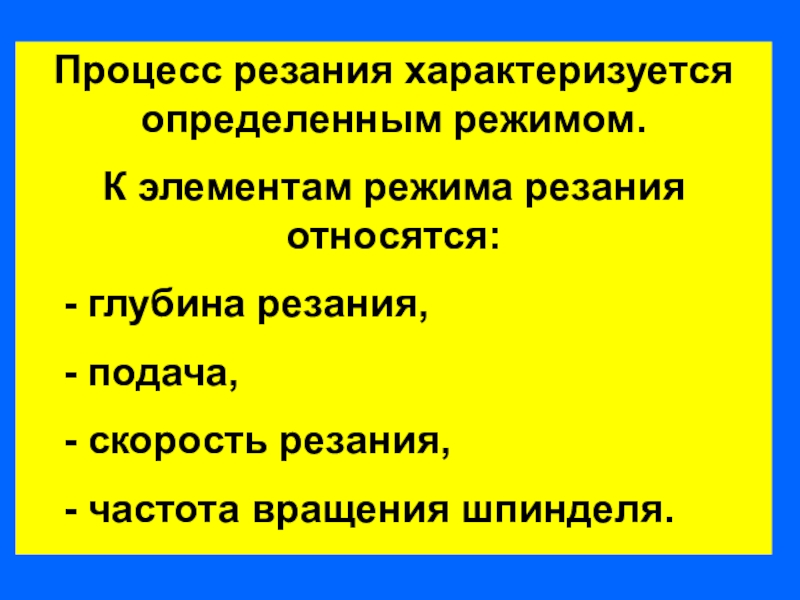

Процесс резания характеризуется определенным режимом. К элементам режима резания относятся: - глубина резания, - подача, - скорость резания, - частота вращения шпинделя.
Слайд 2Процесс резания характеризуется определенным режимом.
К элементам режима резания относятся:
-
глубина резания,
- подача,
- скорость резания,
- частота вращения шпинделя.
- подача,
- скорость резания,
- частота вращения шпинделя.

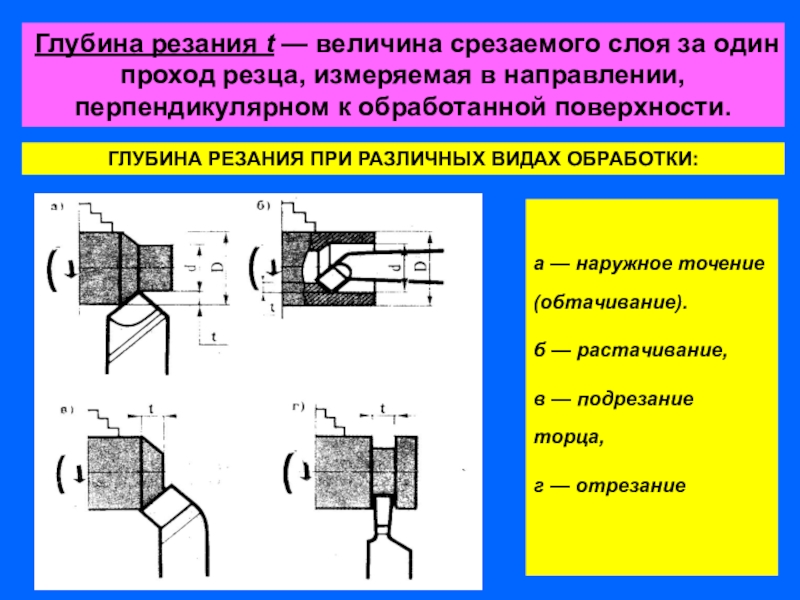

Слайд 3Глубина резания t — величина срезаемого слоя за один проход резца,
измеряемая в направлении, перпендикулярном к обработанной поверхности.
ГЛУБИНА РЕЗАНИЯ ПРИ РАЗЛИЧНЫХ ВИДАХ ОБРАБОТКИ:
а — наружное точение (обтачивание).
б — растачивание,
в — подрезание торца,
г — отрезание

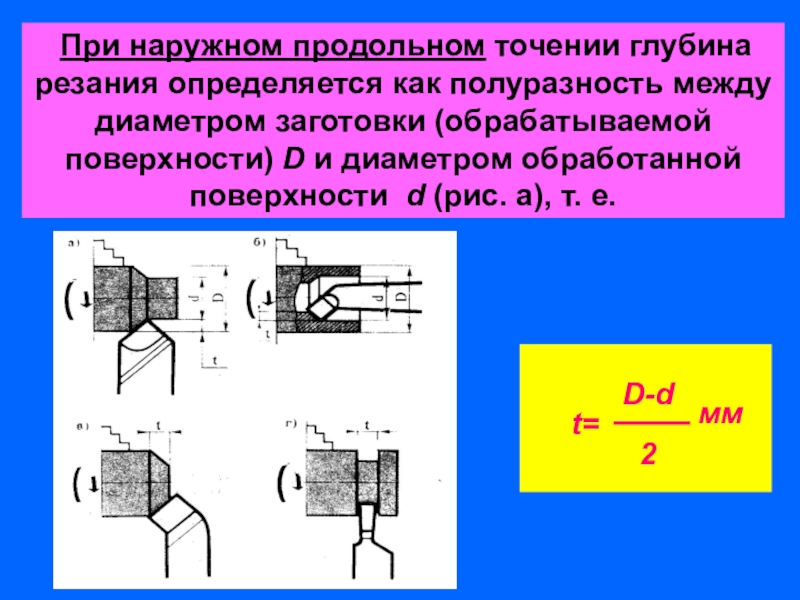

Слайд 4 При наружном продольном точении глубина резания определяется как полуразность между
диаметром заготовки (обрабатываемой поверхности) D и диаметром обработанной поверхности d (рис. а), т. е.

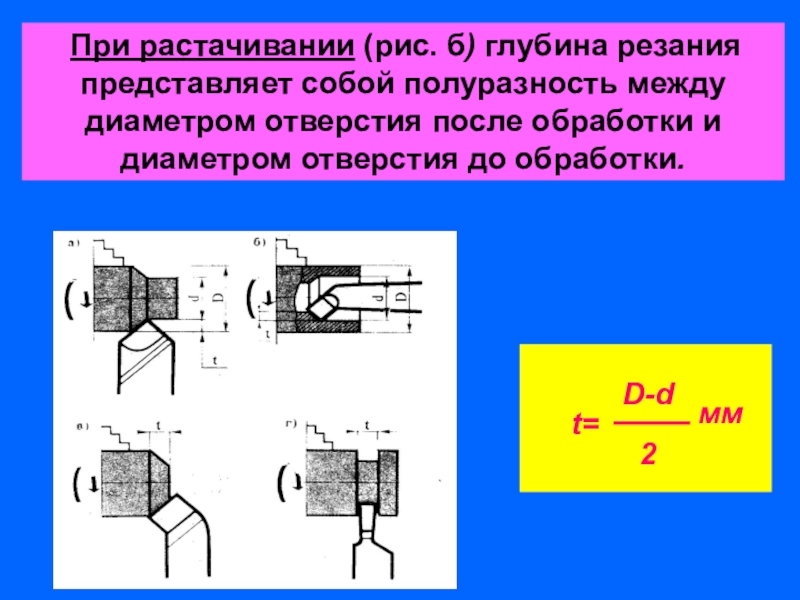

Слайд 5 При растачивании (рис. б) глубина резания представляет собой полуразность между
диаметром отверстия после обработки и диаметром отверстия до обработки.
Слайд 6 При подрезании глубиной резания является величина срезаемого слоя, измеренная перпендикулярно
к обработанному торцу (рис.в).

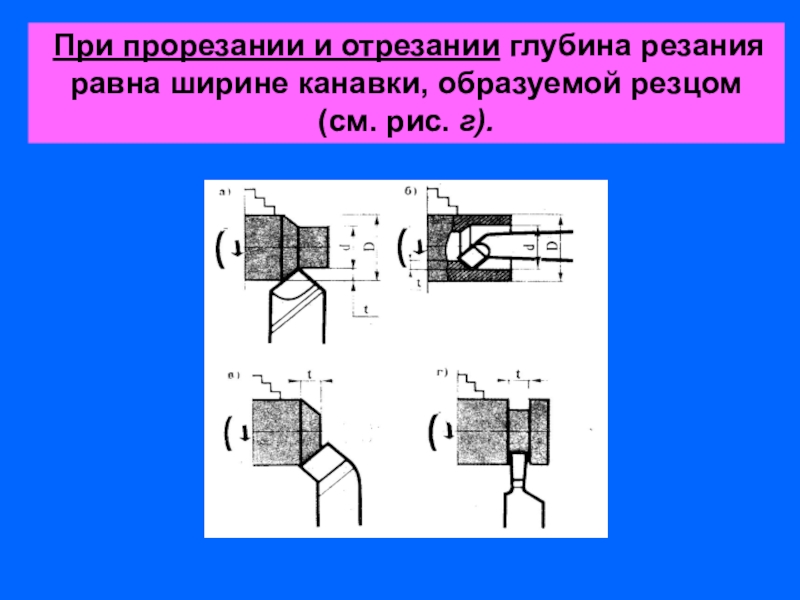

Слайд 7 При прорезании и отрезании глубина резания равна ширине канавки, образуемой
резцом (см. рис. г).

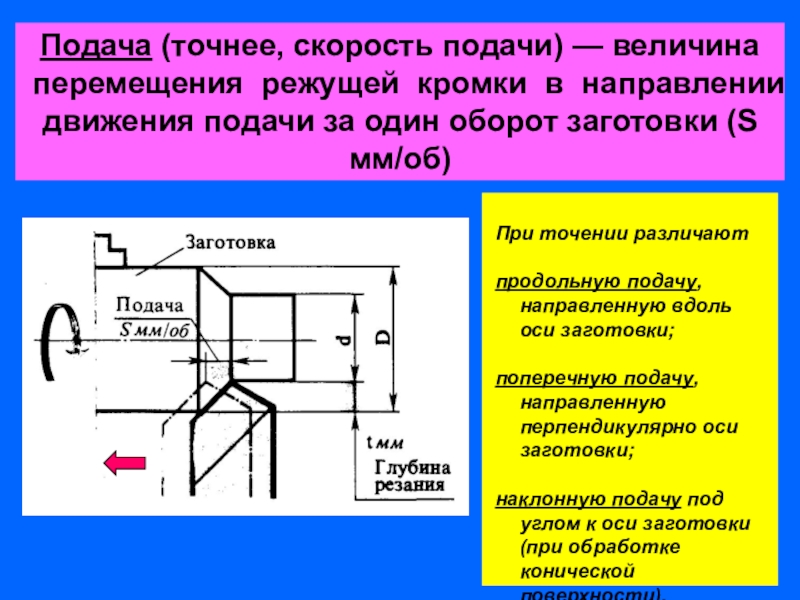

Слайд 8Подача (точнее, скорость подачи) — величина перемещения режущей кромки в направлении
движения подачи за один оборот заготовки (S мм/об)
При точении различают
продольную подачу, направленную вдоль оси заготовки;
поперечную подачу, направленную перпендикулярно оси заготовки;
наклонную подачу под углом к оси заготовки (при обработке конической поверхности).

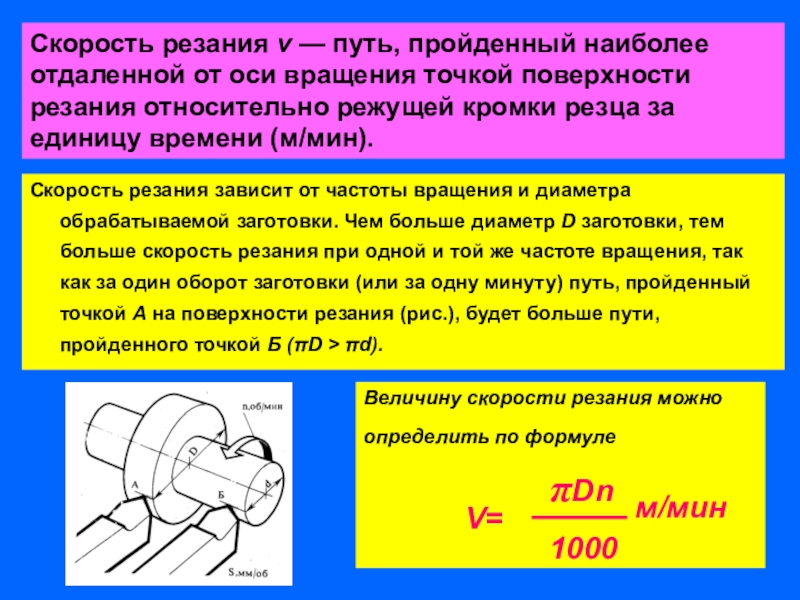

Слайд 9Скорость резания v — путь, пройденный наиболее отдаленной от оси вращения
точкой поверхности резания относительно режущей кромки резца за единицу времени (м/мин).
Скорость резания зависит от частоты вращения и диаметра обрабатываемой заготовки. Чем больше диаметр D заготовки, тем больше скорость резания при одной и той же частоте вращения, так как за один оборот заготовки (или за одну минуту) путь, пройденный точкой А на поверхности резания (рис.), будет больше пути, пройденного точкой Б (πD > πd).
Величину скорости резания можно определить по формуле
Слайд 10Если известна скорость резания, допускаемая режущими свойствами инструмента и диаметр заготовки
D, можно определить требуемую частоту вращения заготовки и настроить на эту частоту шпиндель:

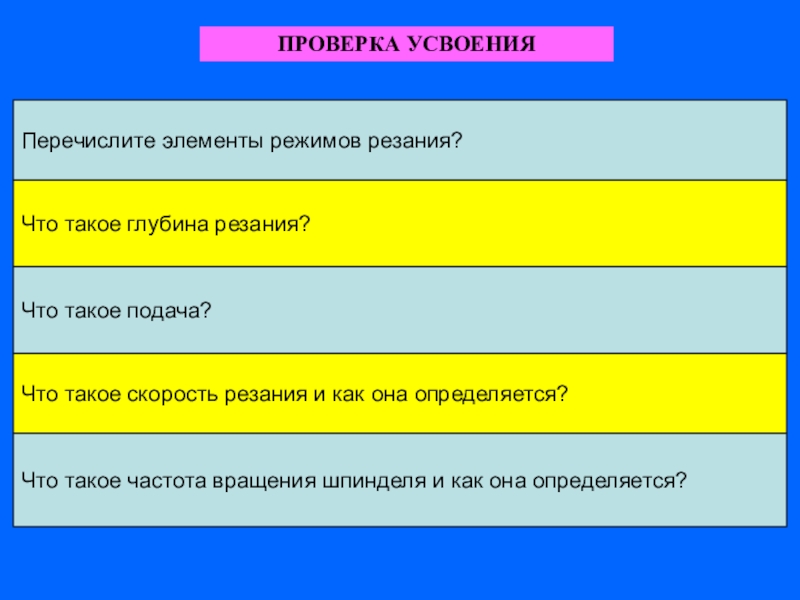

Слайд 11Что такое скорость резания и как она определяется?
Что такое глубина резания?
Что
такое частота вращения шпинделя и как она определяется?
Что такое подача?
Перечислите элементы режимов резания?
ПРОВЕРКА УСВОЕНИЯ
