Сварка алюминияСварка алюминия проводится в защитном газе.На данном производстве это аргон.Сварка производится в полуавтоматическом режиме

Слайд 1Сварка в защитной среде аргона
Сборка спортивного катера на предприятии «Спортсудпром»г.Санкт-Петербург
Автор фото

и сварщик
Дато Немсадзе
Автор презентации: Катечкина З.В.преподаватель 1 категории, ГАПОУ СХТ г.Бугуруслана
Сварка в защитной среде аргонаСборка спортивного катера на предприятии «Спортсудпром»г.Санкт-ПетербургАвтор фото и сварщикДато НемсадзеАвтор презентации: Катечкина З.В.преподаватель

Слайд 2 Сварка алюминия

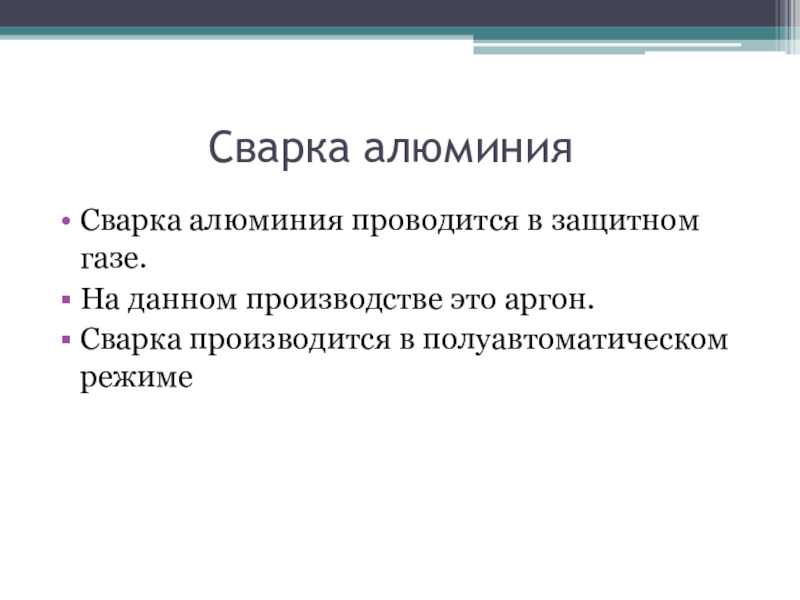

Сварка алюминия проводится в

защитном газе.
На данном производстве это аргон.
Сварка производится в полуавтоматическом режиме
Сварка алюминияСварка алюминия проводится в защитном газе.На данном производстве это аргон.Сварка

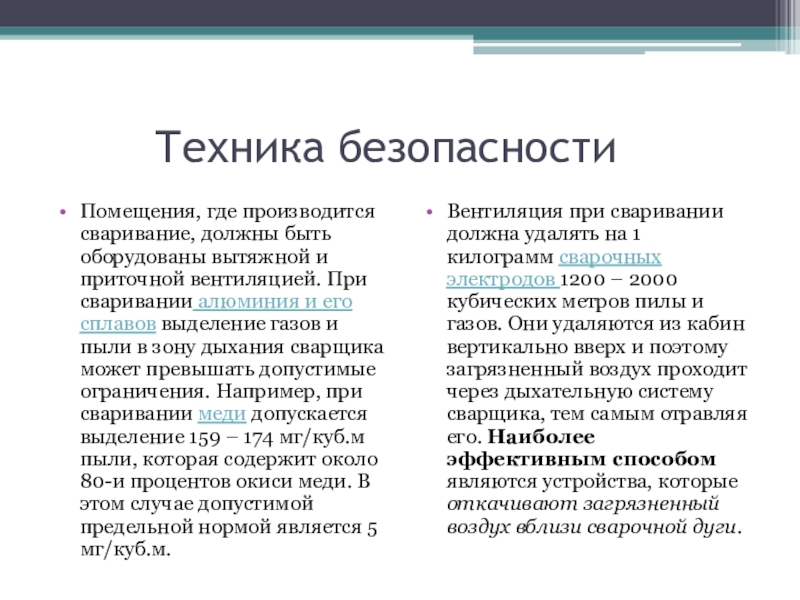

Слайд 3 Техника безопасности
Помещения, где производится сваривание, должны быть

оборудованы вытяжной и приточной вентиляцией. При сваривании алюминия и его сплавов выделение газов и пыли в зону дыхания сварщика может превышать допустимые ограничения. Например, при сваривании меди допускается выделение 159 – 174 мг/куб.м пыли, которая содержит около 80-и процентов окиси меди. В этом случае допустимой предельной нормой является 5 мг/куб.м.

Вентиляция при сваривании должна удалять на 1 килограмм сварочных электродов 1200 – 2000 кубических метров пилы и газов. Они удаляются из кабин вертикально вверх и поэтому загрязненный воздух проходит через дыхательную систему сварщика, тем самым отравляя его. Наиболее эффективным способом являются устройства, которые откачивают загрязненный воздух вблизи сварочной дуги.

Техника безопасностиПомещения, где производится сваривание, должны быть оборудованы вытяжной и приточной вентиляцией. При

Слайд 4Технология аргонодуговой сварки неплавящимся электродом

Аргон практически не вступает в

химические взаимодействия с расплавленным металлом и другими газами в зоне горения дуги. Будучи на 38% тяжелее воздуха, аргон вытесняет его из зоны сварки и надежно изолирует сварочную ванну от контакта с атмосферой



Дуга горит между свариваемым изделием и неплавящимся электродом (обычно из вольфрама). Электрод расположен в горелке, через сопло которой вдувается защитный газ. Присадочный материал подается в зону дуги со стороны и в электрическую цепь не включен.

Технология аргонодуговой сварки   неплавящимся электродом Аргон практически не вступает в химические взаимодействия с расплавленным металлом

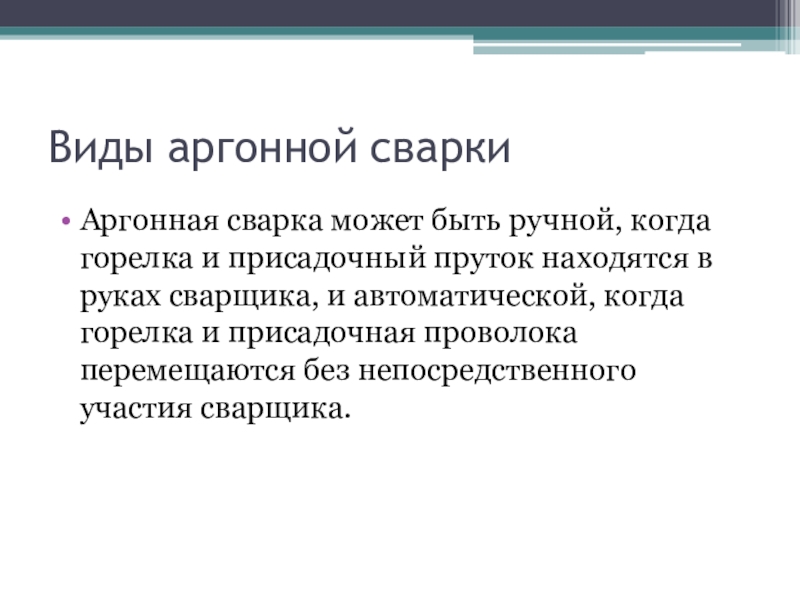

Слайд 5Виды аргонной сварки
Аргонная сварка может быть ручной, когда горелка и присадочный

пруток находятся в руках сварщика, и автоматической, когда горелка и присадочная проволока перемещаются без непосредственного участия сварщика.

электродом достаточно сложно (при аргонной сварке плавящимся электродом после того, как проволока коснется изделия, в зоне дуги появляются пары железа, которые имеют потенциал ионизации в 2,5 раза ниже, чем аргона, что позволяет зажечь дугу). Во-вторых, касание изделия вольфрамовым электродом приводит к его загрязнению и интенсивному оплавлению. Поэтому при аргонной сварке неплавящимся электродом для зажигания дуги параллельно источнику питания подключается устройство, которое называется «осциллятор».

Виды аргонной сваркиАргонная сварка может быть ручной, когда горелка и присадочный пруток находятся в руках сварщика, и

Слайд 6Аргонодуговая сварка неплавящимся электродом, схема процесса

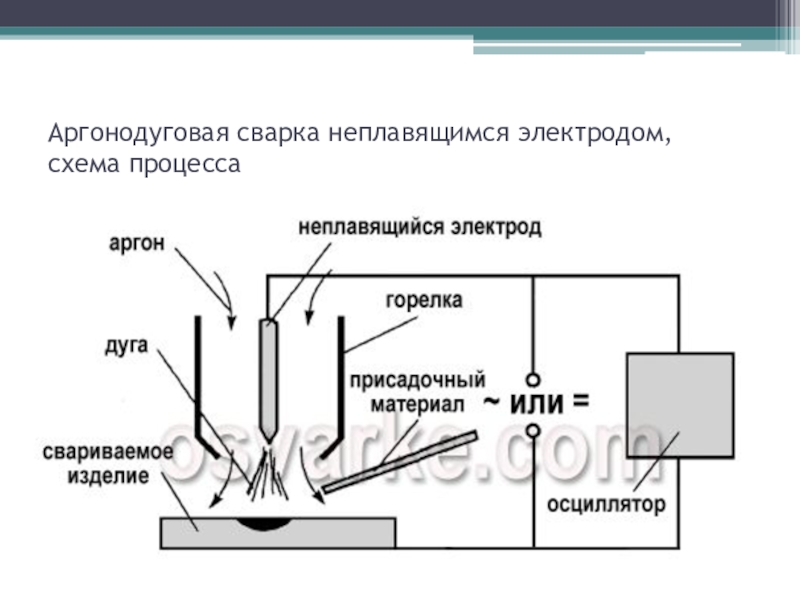

Аргонодуговая сварка неплавящимся электродом, схема процесса

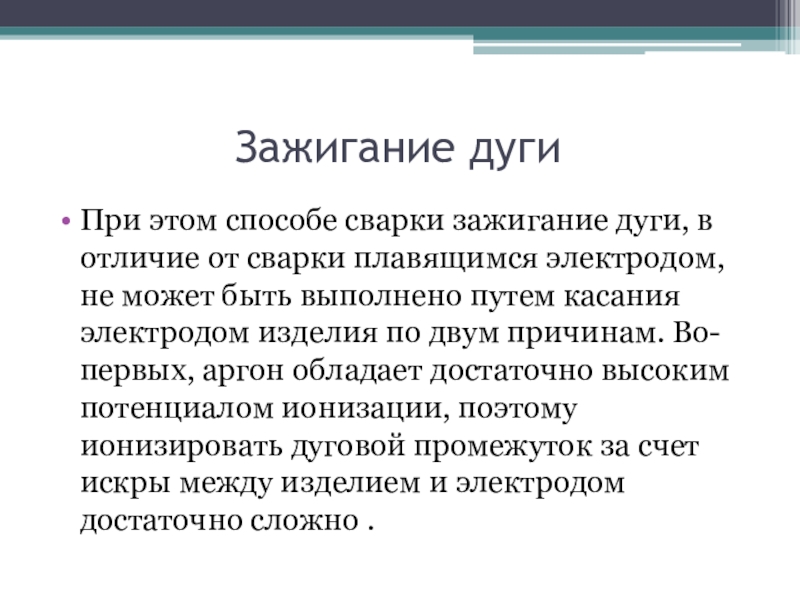

Слайд 7 Зажигание дуги
При этом способе

сварки зажигание дуги, в отличие от сварки плавящимся электродом, не может быть выполнено путем касания электродом изделия по двум причинам. Во-первых, аргон обладает достаточно высоким потенциалом ионизации, поэтому ионизировать дуговой промежуток за счет искры между изделием и электродом достаточно сложно .

Зажигание дугиПри этом способе сварки зажигание дуги, в отличие от

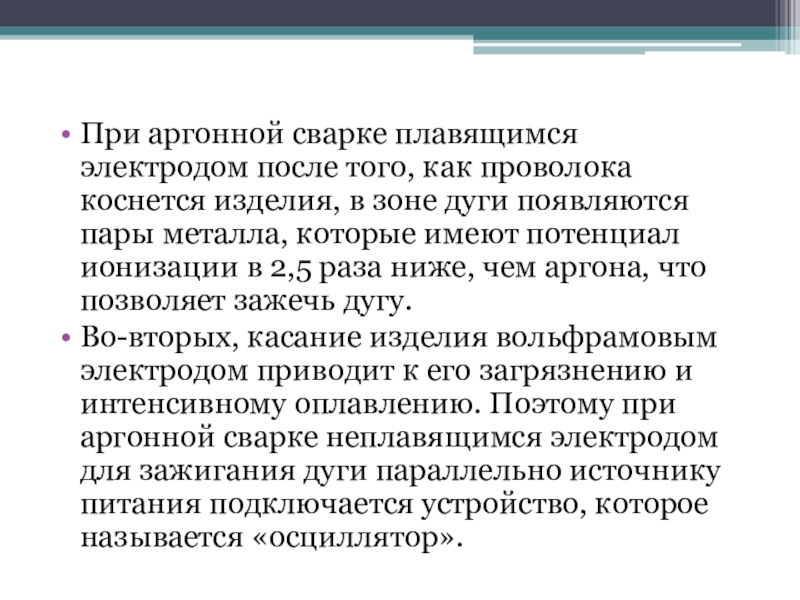

Слайд 8При аргонной сварке плавящимся электродом после того, как проволока коснется изделия,

в зоне дуги появляются пары металла, которые имеют потенциал ионизации в 2,5 раза ниже, чем аргона, что позволяет зажечь дугу.
Во-вторых, касание изделия вольфрамовым электродом приводит к его загрязнению и интенсивному оплавлению. Поэтому при аргонной сварке неплавящимся электродом для зажигания дуги параллельно источнику питания подключается устройство, которое называется «осциллятор».

При аргонной сварке плавящимся электродом после того, как проволока коснется изделия, в зоне дуги появляются пары металла,

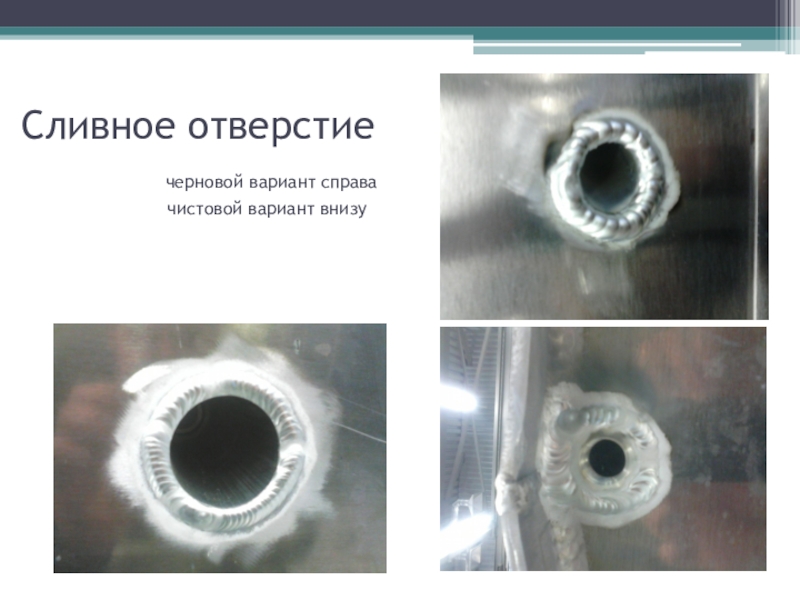

Слайд 9Сливное отверстие черновой вариант справа

чистовой вариант внизу
Сливное отверстие       черновой вариант справа

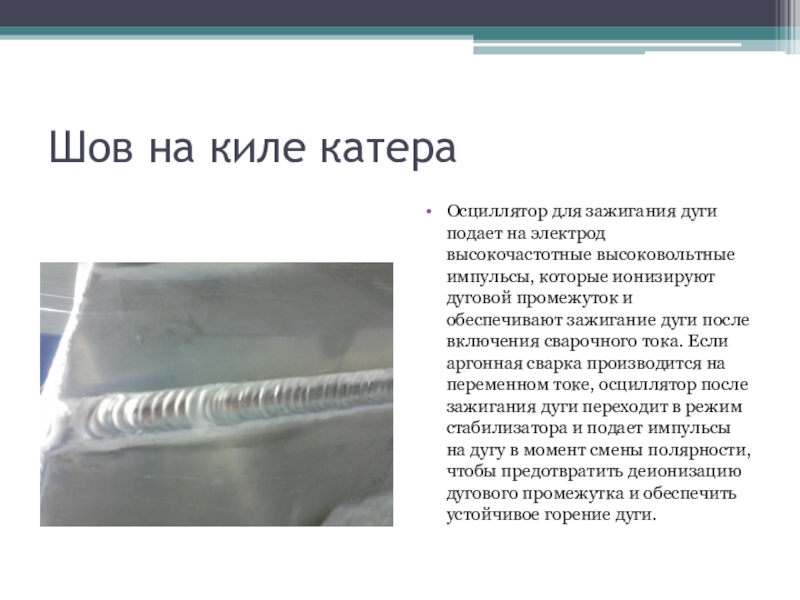

Слайд 10Шов на киле катера
Осциллятор для зажигания дуги подает на электрод высокочастотные

высоковольтные импульсы, которые ионизируют дуговой промежуток и обеспечивают зажигание дуги после включения сварочного тока. Если аргонная сварка производится на переменном токе, осциллятор после зажигания дуги переходит в режим стабилизатора и подает импульсы на дугу в момент смены полярности, чтобы предотвратить деионизацию дугового промежутка и обеспечить устойчивое горение дуги.

Шов на киле катераОсциллятор для зажигания дуги подает на электрод высокочастотные высоковольтные импульсы, которые ионизируют дуговой промежуток

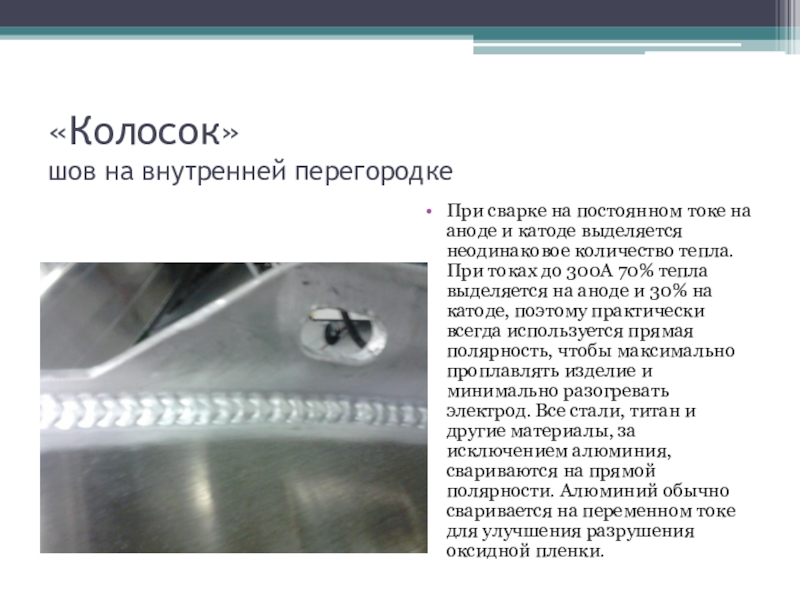

Слайд 11«Колосок» шов на внутренней перегородке
При сварке на постоянном токе на аноде и

катоде выделяется неодинаковое количество тепла. При токах до 300А 70% тепла выделяется на аноде и 30% на катоде, поэтому практически всегда используется прямая полярность, чтобы максимально проплавлять изделие и минимально разогревать электрод. Все стали, титан и другие материалы, за исключением алюминия, свариваются на прямой полярности. Алюминий обычно сваривается на переменном токе для улучшения разрушения оксидной пленки.

«Колосок» шов на внутренней перегородкеПри сварке на постоянном токе на аноде и катоде выделяется неодинаковое количество тепла.

Слайд 12Швы горизонтальные на внутренней перегородке
Для улучшения борьбы с пористостью к аргону иногда

добавляют кислород в количестве 3–5%. При этом защита металла становится более активной. Чистый аргон не защищает металл от загрязнений, влаги и других включений, попавших в зону сварки из свариваемых кромок или присадочного металла. Кислород же, вступая в химические реакции с вредными примесями, обеспечивает их выгорание или превращение в соединения, всплывающие на поверхность сварочной ванны. Это предотвращает пористость.
Швы горизонтальные на внутренней перегородкеДля улучшения борьбы с пористостью к аргону иногда добавляют кислород в количестве 3–5%.

Слайд 13Область применения и преимущества аргонодуговой сварки
Основная область применения аргонодуговой сварки неплавящимся

электродом – соединения из легированных сталей и цветных металлов. При малых толщинах аргонная сварка может выполняться без присадки. Способ сварки обеспечивает хорошее качество и формирование сварных швов, позволяет точно поддерживать глубину проплавления металла, что очень важно при сварке тонкого металла при одностороннем доступе к поверхности изделия. Он получил широкое распространение при сварке неповоротных стыков труб, для чего разработаны различные конструкции сварочных автоматов. В этом виде сварку иногда называют орбитальной. Сварка неплавящимся электродом – один из основных способов соединения титановых и алюминиевых сплавов. Аргоновая сварка плавящимся электродом используется при сварке нержавеющих сталей и алюминия. Однако объем ее применения относительно невелик.

Область применения и преимущества аргонодуговой сваркиОсновная область применения аргонодуговой сварки неплавящимся электродом – соединения из легированных сталей

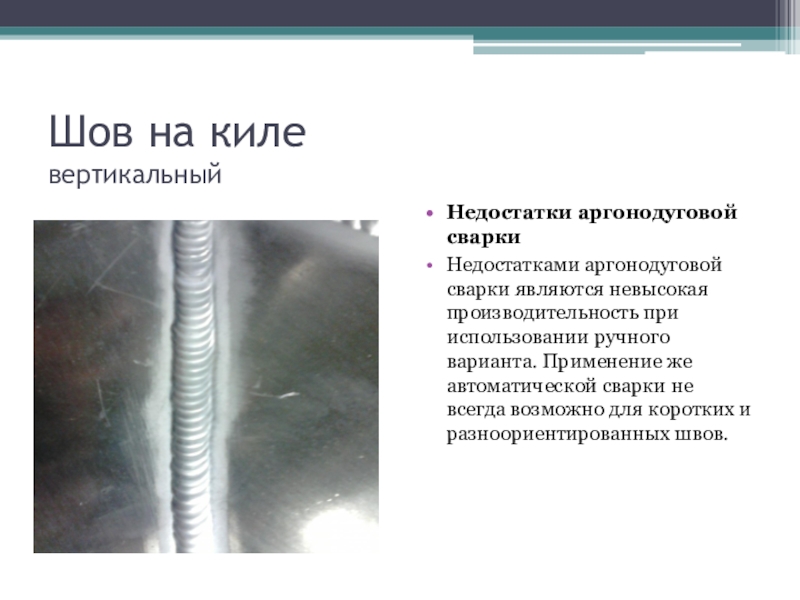

Слайд 14Шов на киле вертикальный
Недостатки аргонодуговой сварки
Недостатками аргонодуговой сварки являются невысокая производительность

при использовании ручного варианта. Применение же автоматической сварки не всегда возможно для коротких и разноориентированных швов.

Шов на киле  вертикальныйНедостатки аргонодуговой сваркиНедостатками аргонодуговой сварки являются невысокая производительность при использовании ручного варианта. Применение

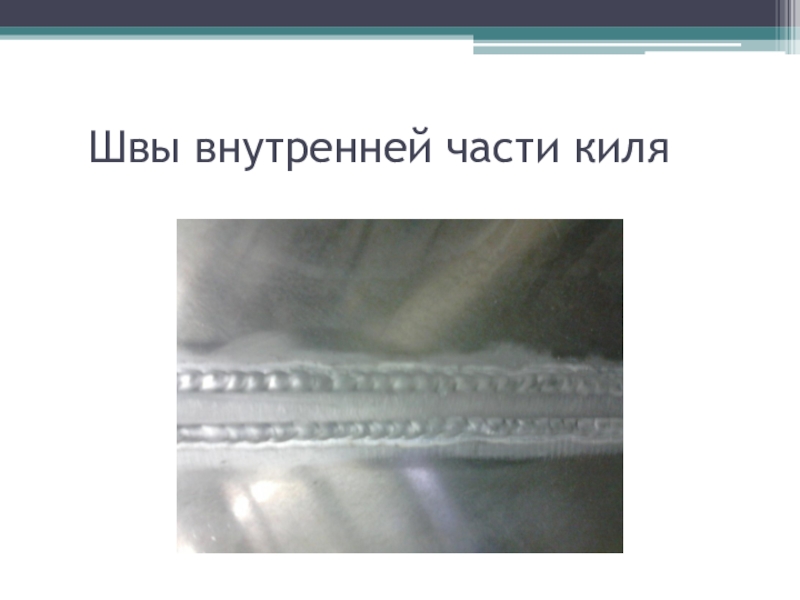

Слайд 15 Швы внутренней части киля

Швы внутренней части киля

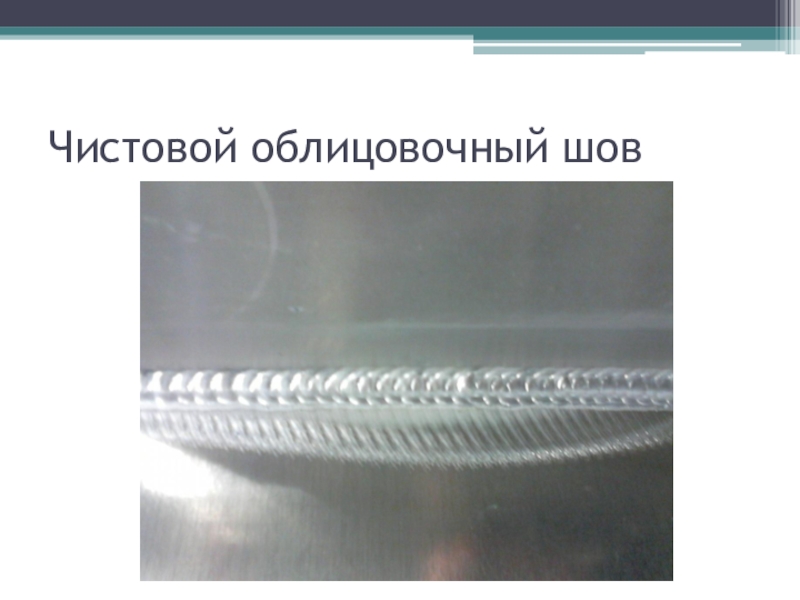

Слайд 16Чистовой облицовочный шов

Чистовой облицовочный шов

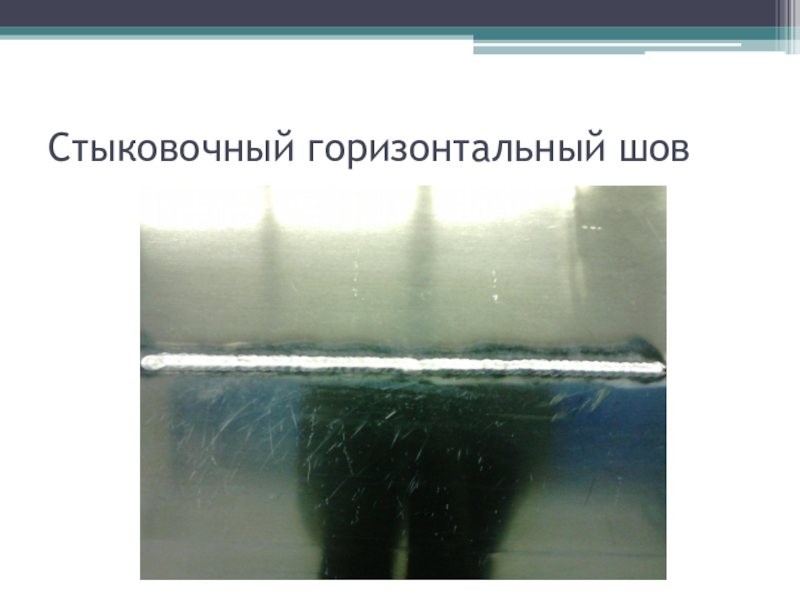

Слайд 17Стыковочный горизонтальный шов

Стыковочный горизонтальный шов

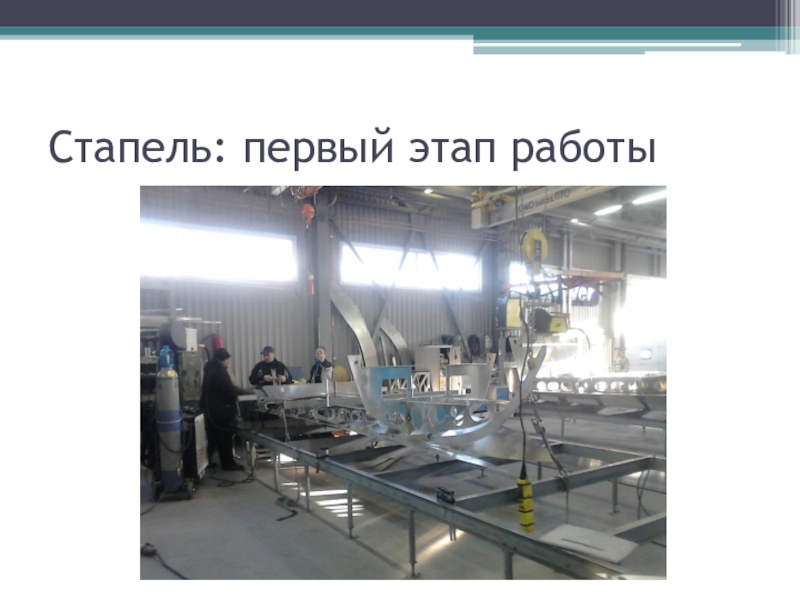

Слайд 18Стапель: первый этап работы

Стапель: первый этап работы

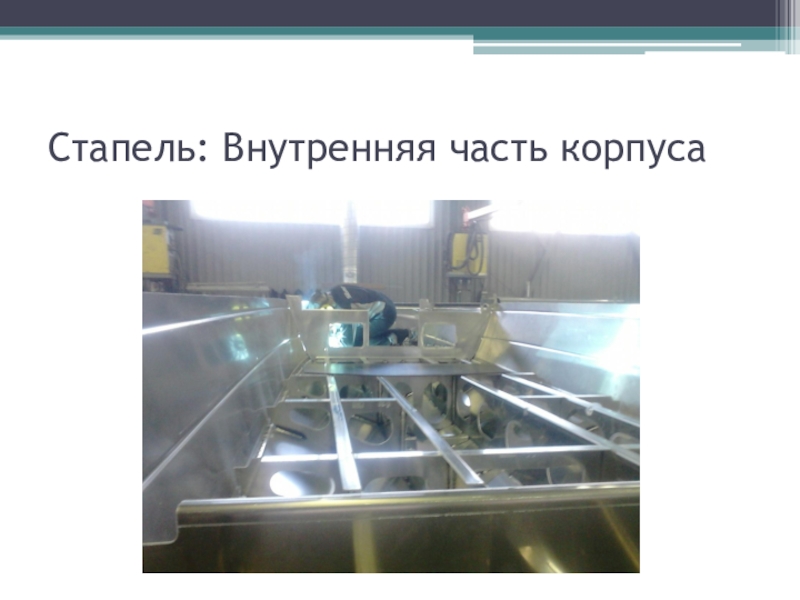

Слайд 19Стапель: Внутренняя часть корпуса

Стапель: Внутренняя часть корпуса

Слайд 20 Левый борт катера

Левый борт катера

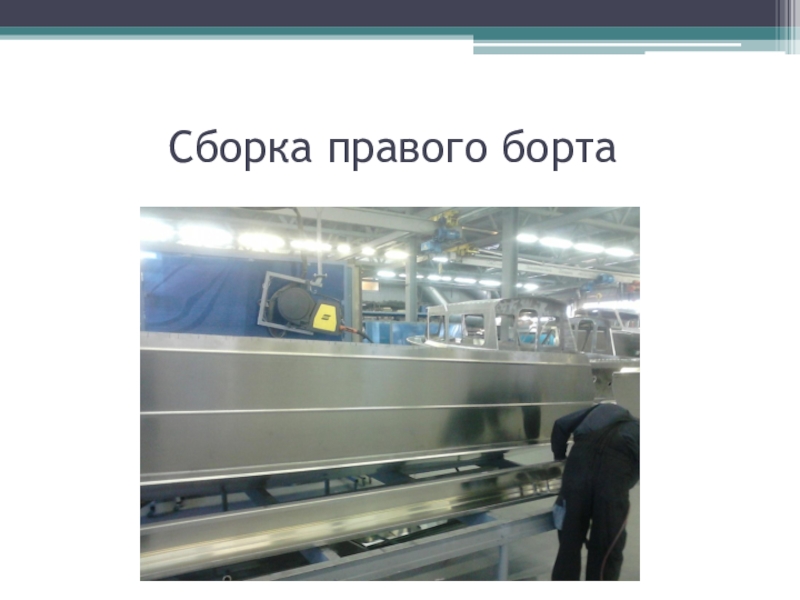

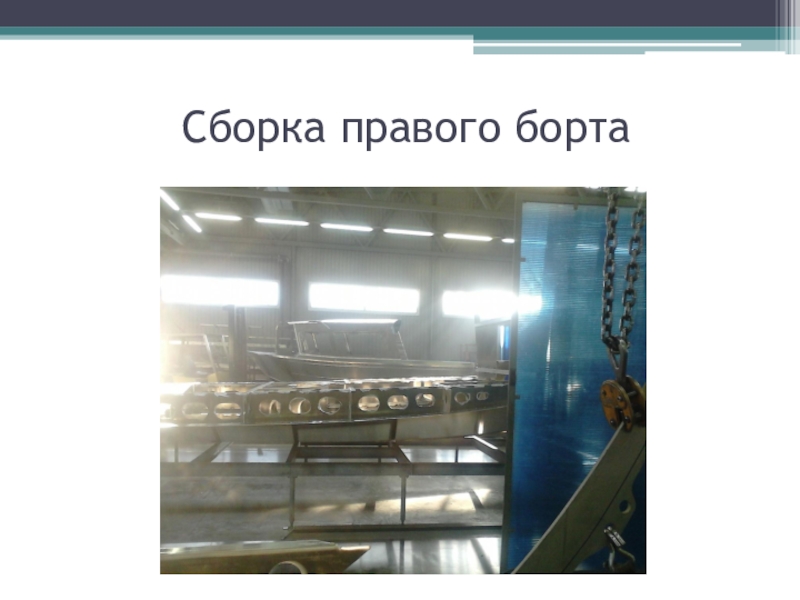

Слайд 21 Сборка правого борта

Сборка правого борта

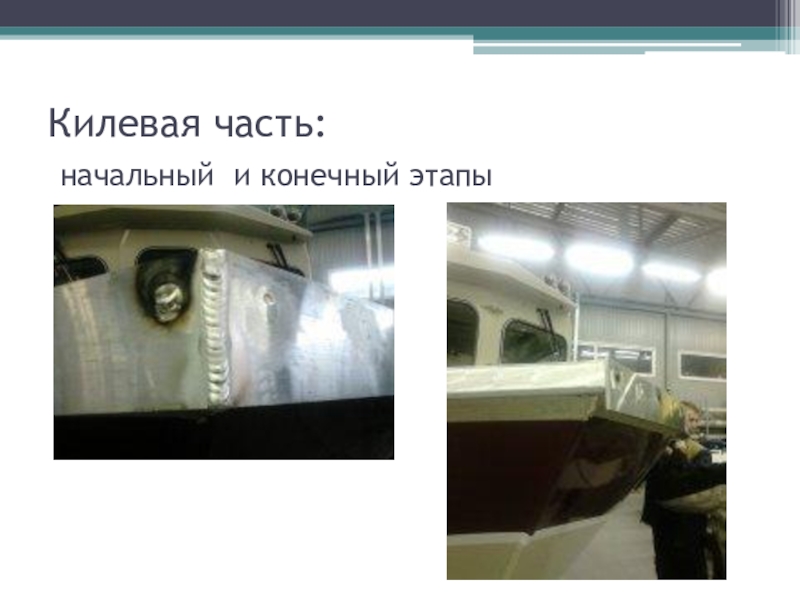

Слайд 22Килевая часть: начальный и конечный этапы

Килевая часть:  начальный и конечный этапы

Слайд 23Сварная клёпка по борту

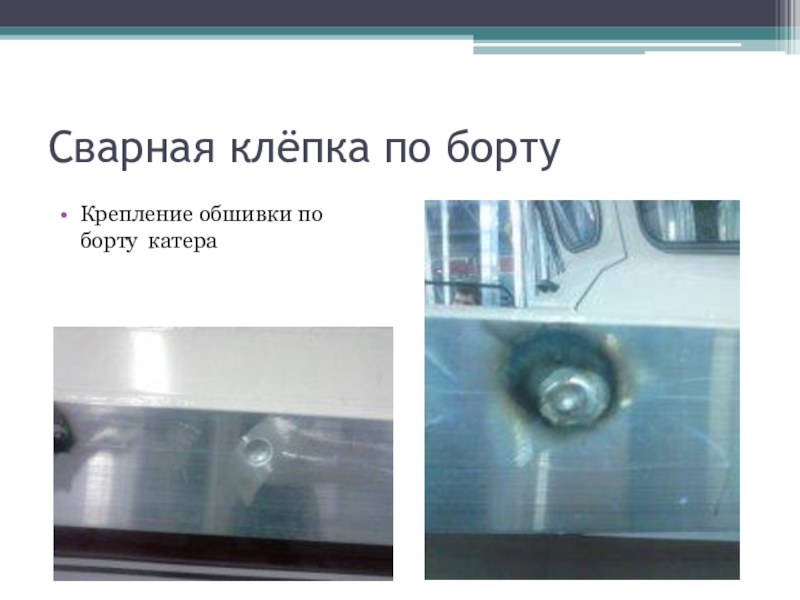

Крепление обшивки по борту катера

Сварная клёпка по бортуКрепление обшивки по борту катера

Слайд 24Технология изготовления сварной клёпки

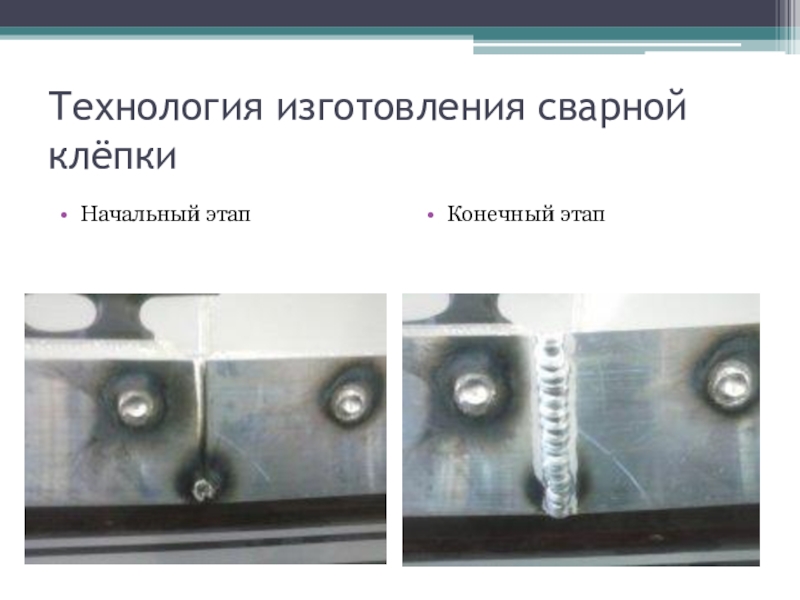

Начальный этап
Конечный этап

Технология изготовления сварной клёпкиНачальный этапКонечный этап

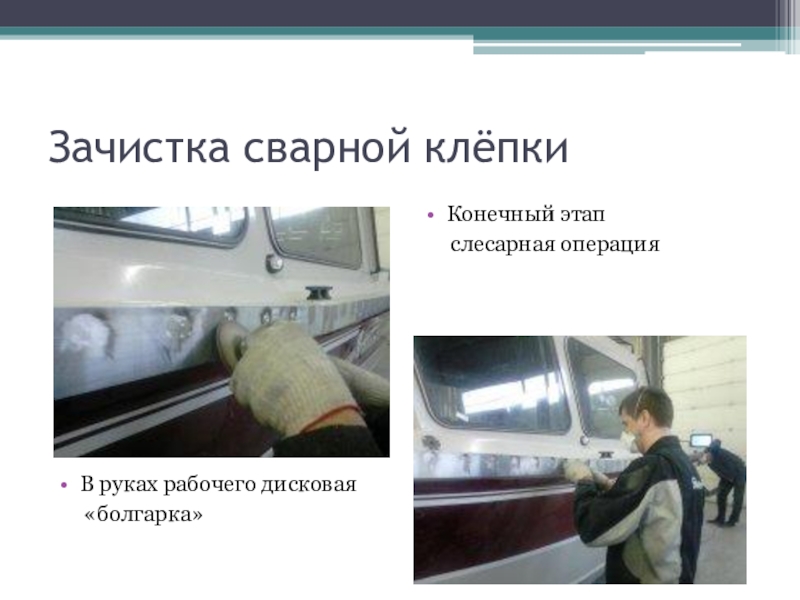

Слайд 25Зачистка сварной клёпки









В руках рабочего дисковая
«болгарка»

Конечный

этап
слесарная операция
Зачистка сварной клёпкиВ руках рабочего дисковая   «болгарка» Конечный этап   слесарная операция

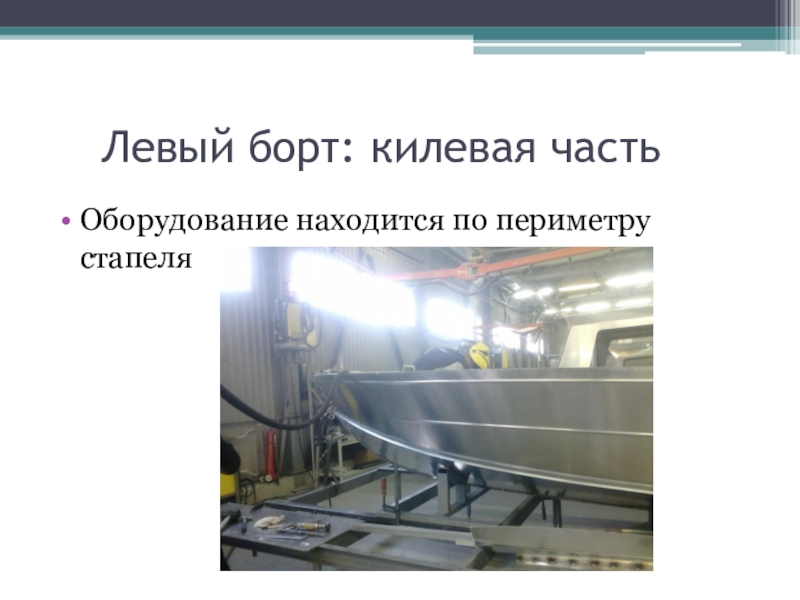

Слайд 26 Левый борт: килевая часть
Оборудование находится по периметру стапеля

Левый борт: килевая частьОборудование находится по периметру стапеля

Слайд 27 Сборка правого борта

Сборка правого борта

Слайд 28 Килевая часть катера

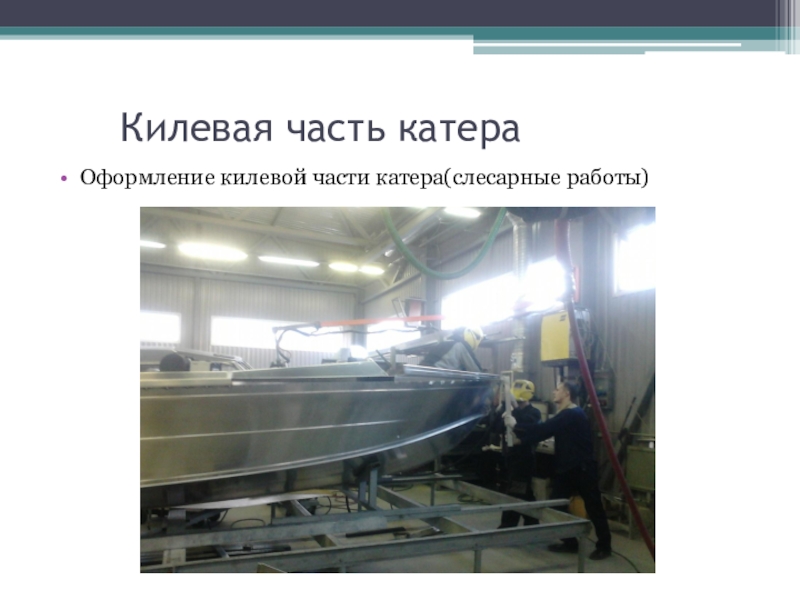

Оформление килевой части катера(слесарные работы)

Килевая часть катераОформление килевой части катера(слесарные работы)

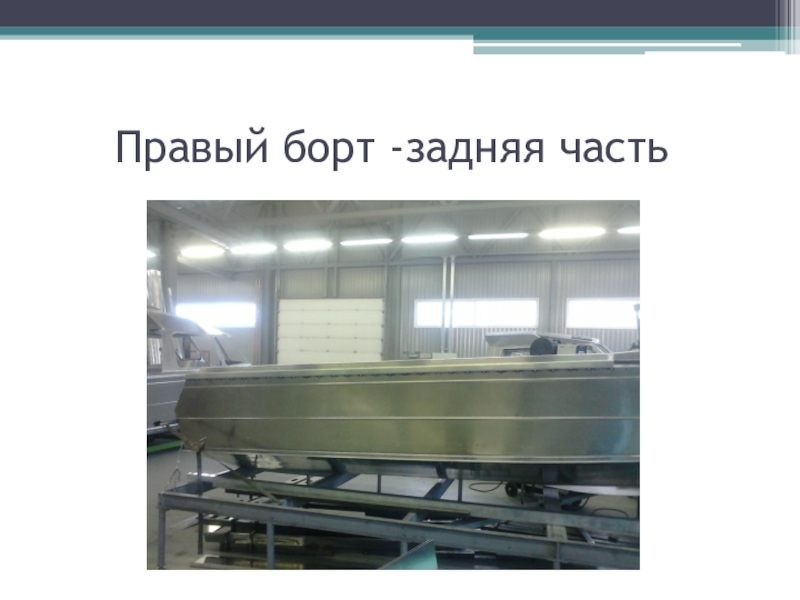

Слайд 29 Правый борт -задняя часть

Правый борт -задняя часть

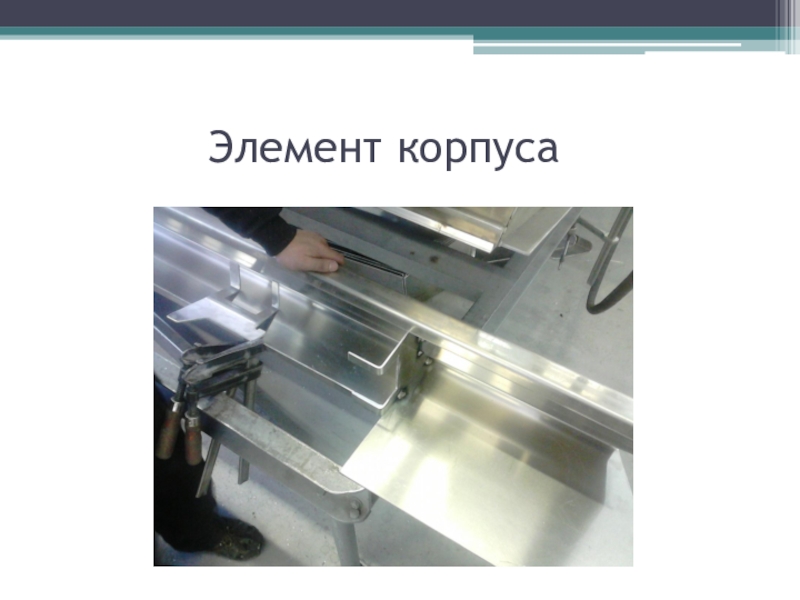

Слайд 30 Элемент корпуса

Элемент корпуса

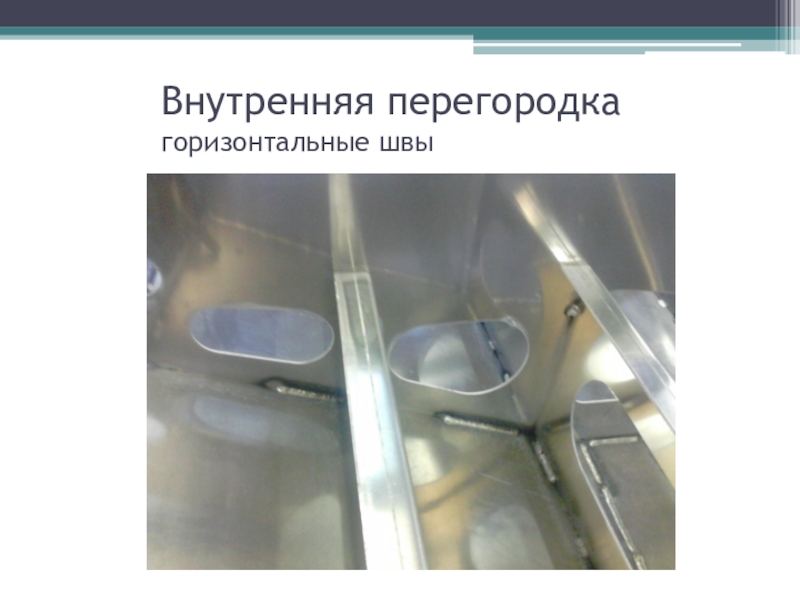

Слайд 31Внутренняя перегородка горизонтальные швы

Внутренняя перегородка горизонтальные швы

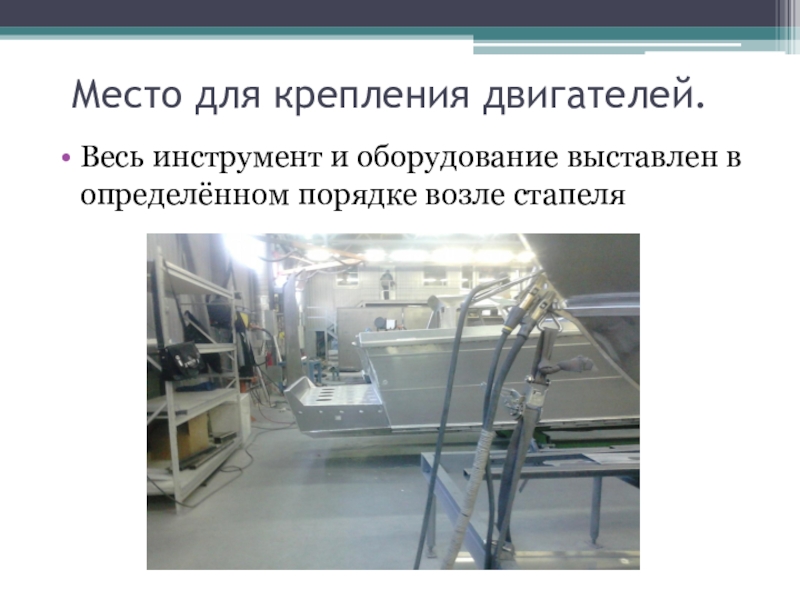

Слайд 32 Место для крепления двигателей.
Весь инструмент и оборудование выставлен в определённом

порядке возле стапеля
Место для крепления двигателей.Весь инструмент и оборудование выставлен в определённом порядке возле стапеля

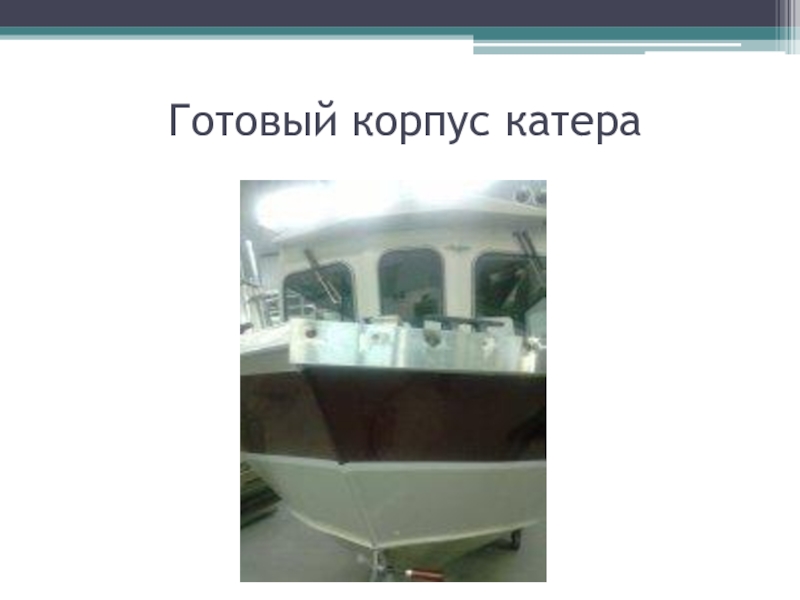

Слайд 33 Готовый корпус катера

Готовый корпус катера

Слайд 34

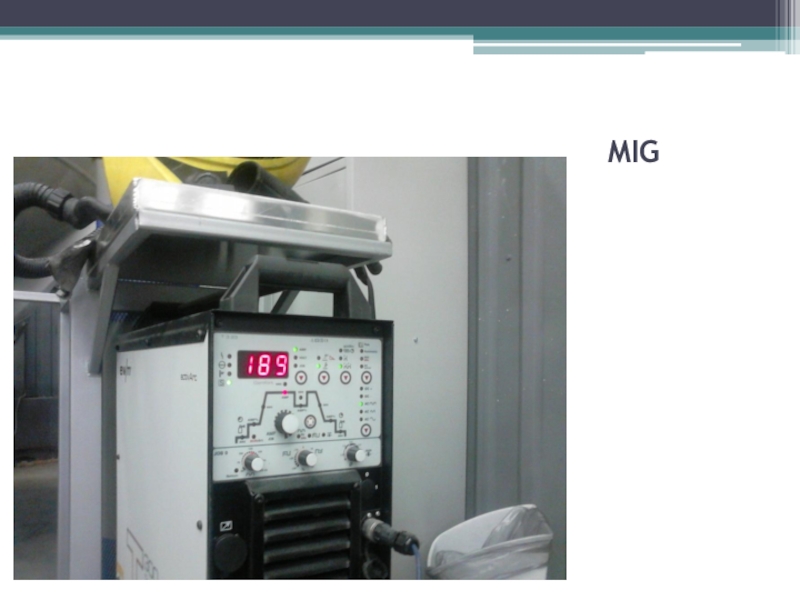

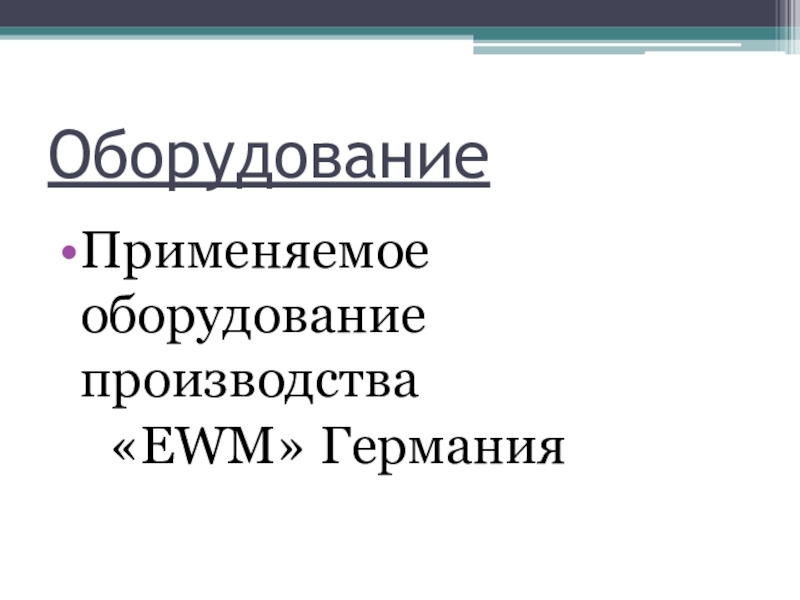

Оборудование

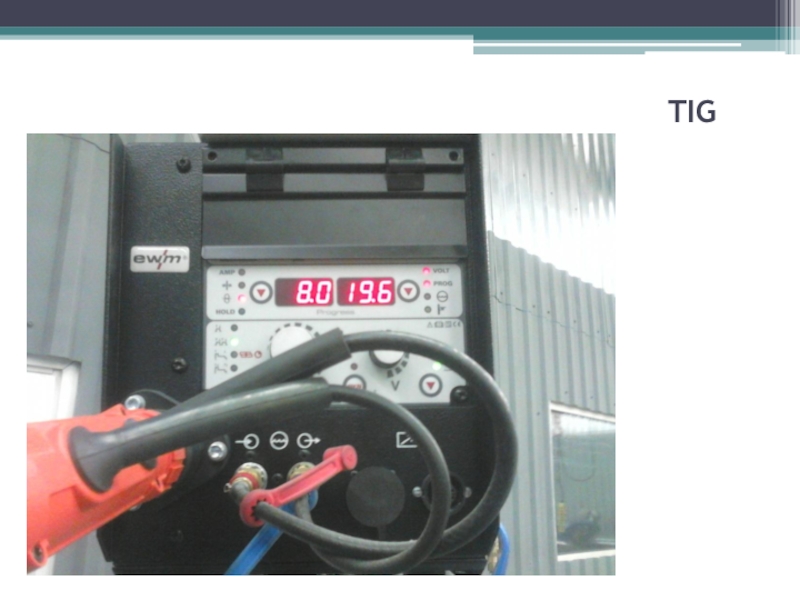

Применяемое оборудование производства
«ЕWM» Германия

ОборудованиеПрименяемое оборудование производства

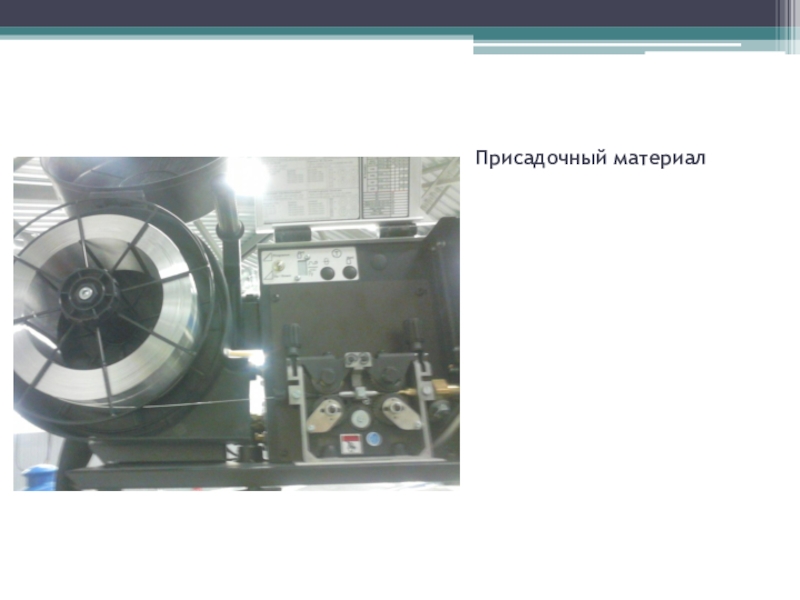

Слайд 35Присадочный материал

Присадочный материал

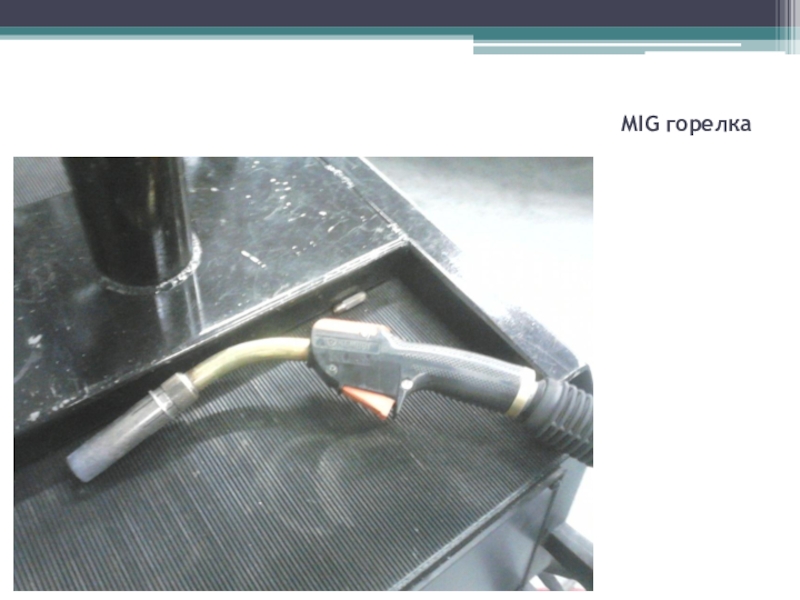

Слайд 36 MIG горелка

MIG горелка

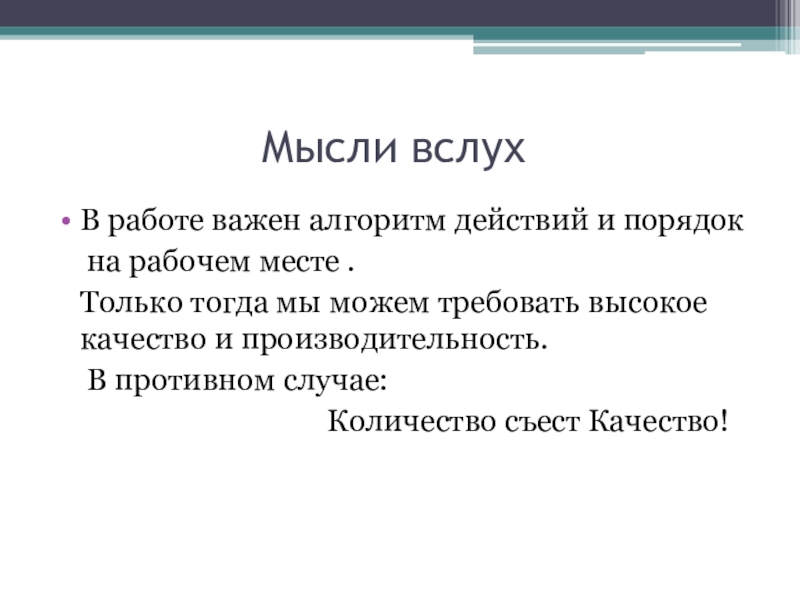

Слайд 40 Мысли вслух
В работе

важен алгоритм действий и порядок
на рабочем месте .
Только тогда мы можем требовать высокое качество и производительность.
В противном случае:
Количество съест Качество!
Мысли вслухВ работе важен алгоритм действий и порядок
