Презентация, доклад по технологии производства сварных конструкций на тему Технология изготовления решетчатых конструкций

Шевчук

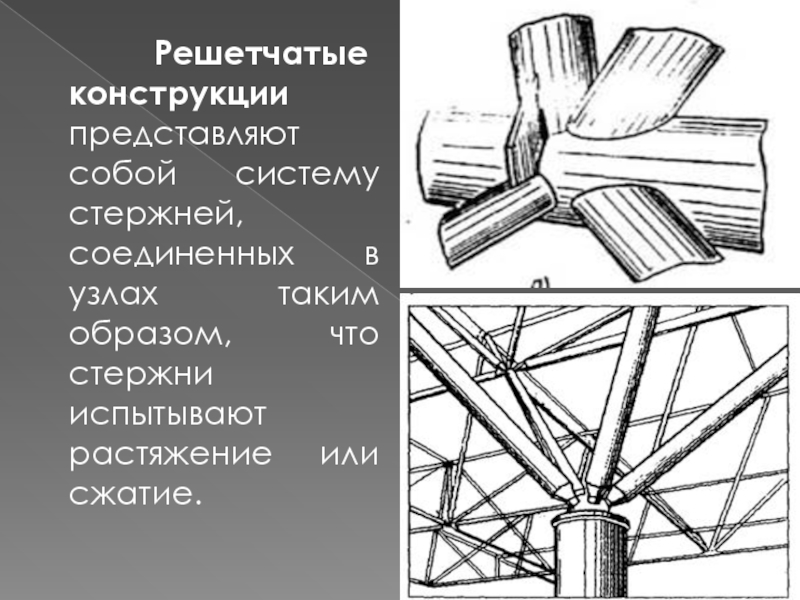

таким образом, что стержни испытывают растяжение или сжатие.

плоскости пространственных решетчатых конструкций, фонари и т. п.) и пространственные конструкции (опоры линии электропередач, решетчатые колонны, мачты, башни и т. п.).

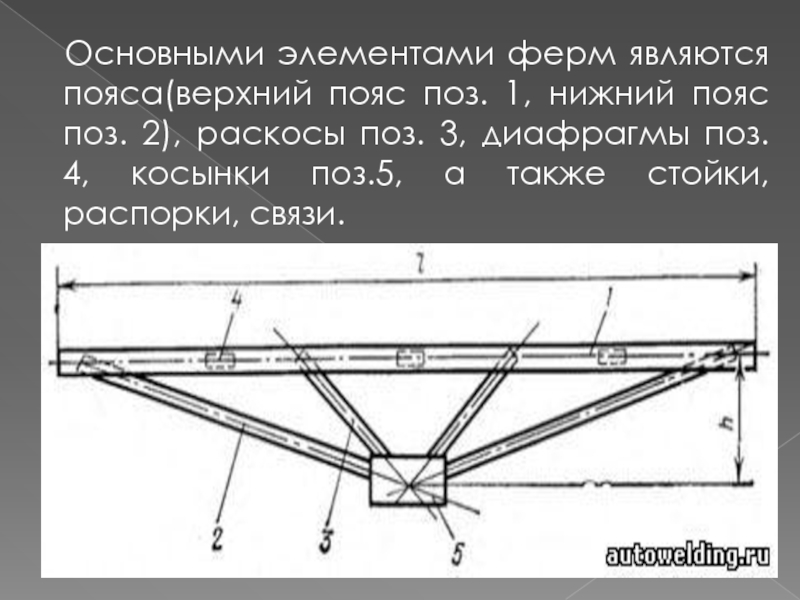

пояс поз. 2), раскосы поз. 3, диафрагмы поз. 4, косынки поз.5, а также стойки, распорки, связи.

в узлах во избежание появления изгибающих моментов, не учтенных расчетом.

стеллаже — она служит копиром.
При сборке детали каждой очередной фермы 2 раскладывают и совмещают с деталями 1 копирной фермы (рис. 1,б).
После скрепления деталей 2 прихватками собранную ферму (пока с односторонними уголками) снимают с копира, укладывают на стеллаже отдельно и ставят на нее недостающие парные уголки 3 (рис. 1,в).
Когда сборка требуемого количества ферм закончена, копирную ферму также дособирают и отправляют на сварку.

становится экономически целесообразным использование кондукторов, смонтированных на базе плиты с Т-образными пазами, состоящей из отдельных секций и оснащенной элементами универсальных сборных сборочных приспособлений (УССП) и кантователей.
