Презентация, доклад по технологии послепечатных процессов

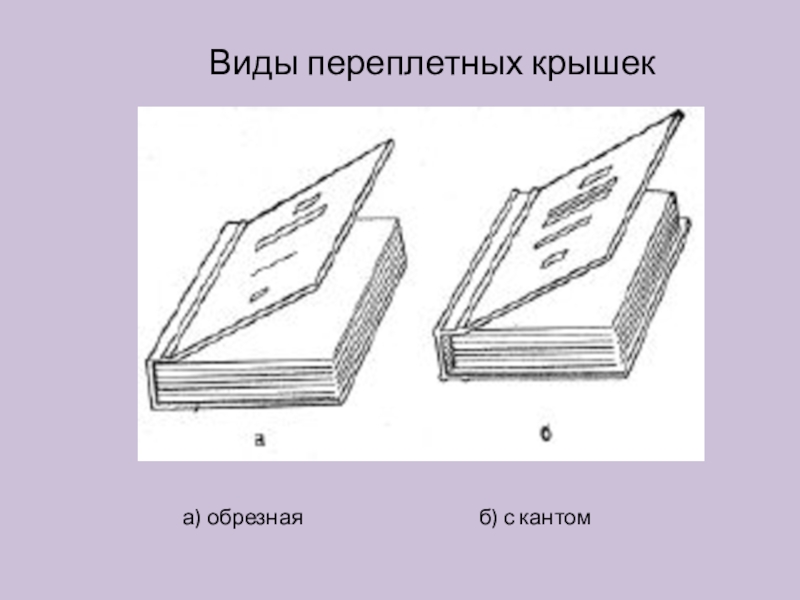

б) с кантом

покрытых бумагой
или тканью.

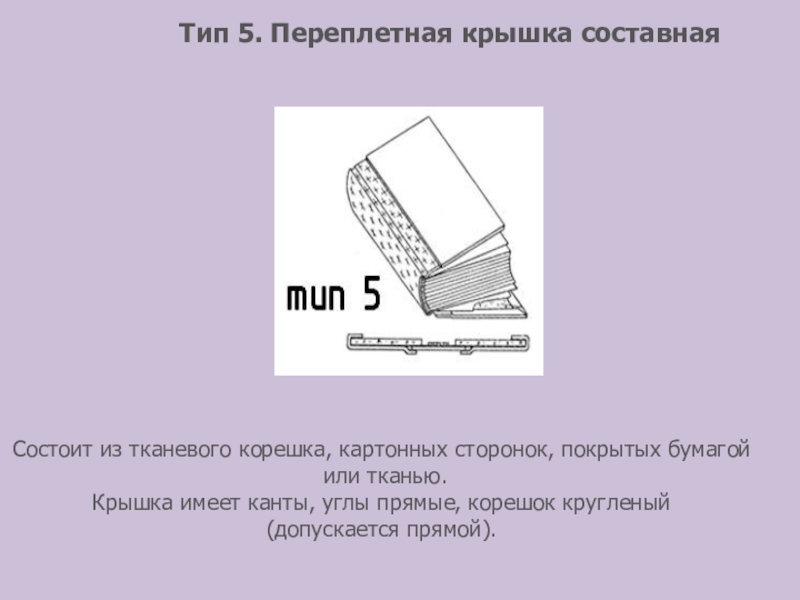

Крышка имеет канты, углы прямые, корешок кругленый
(допускается прямой).

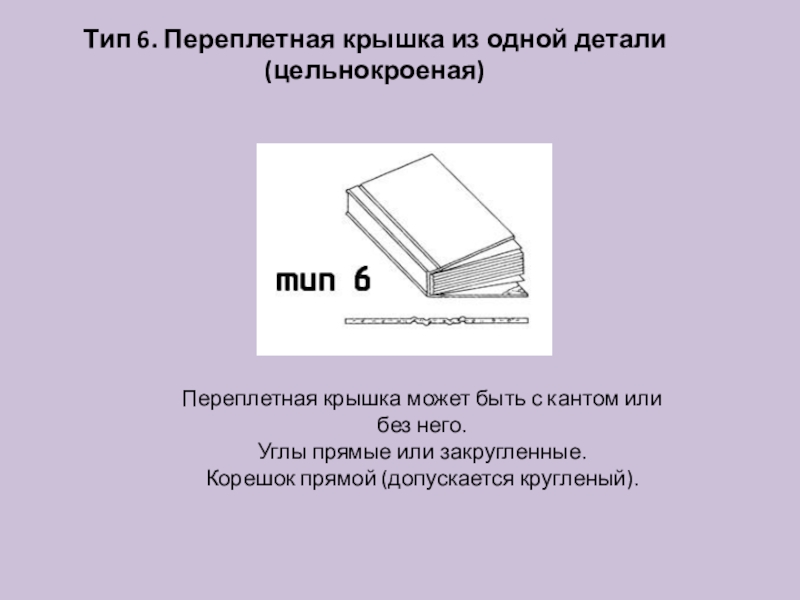

с кантом или без него.
Углы прямые или закругленные.
Корешок прямой (допускается кругленый).

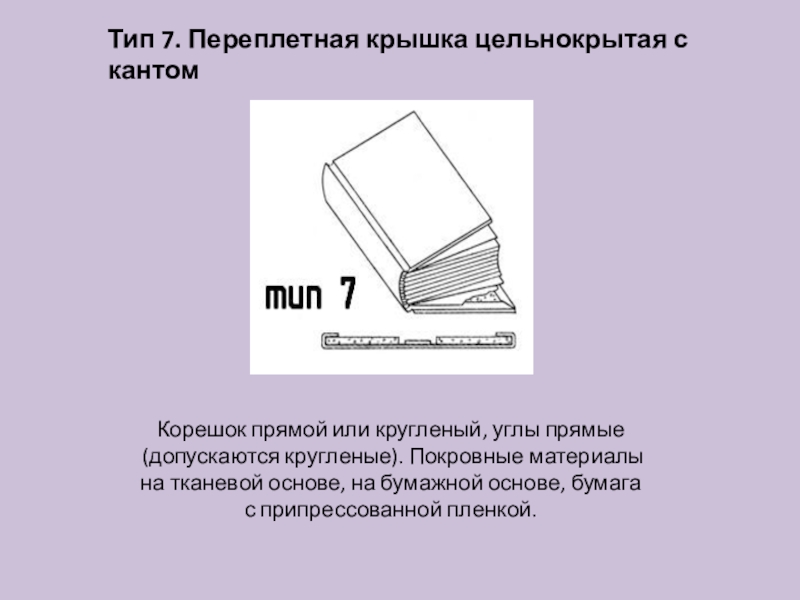

прямые (допускаются кругленые). Покровные материалы на тканевой основе, на бумажной основе, бумага с припрессованной пленкой.

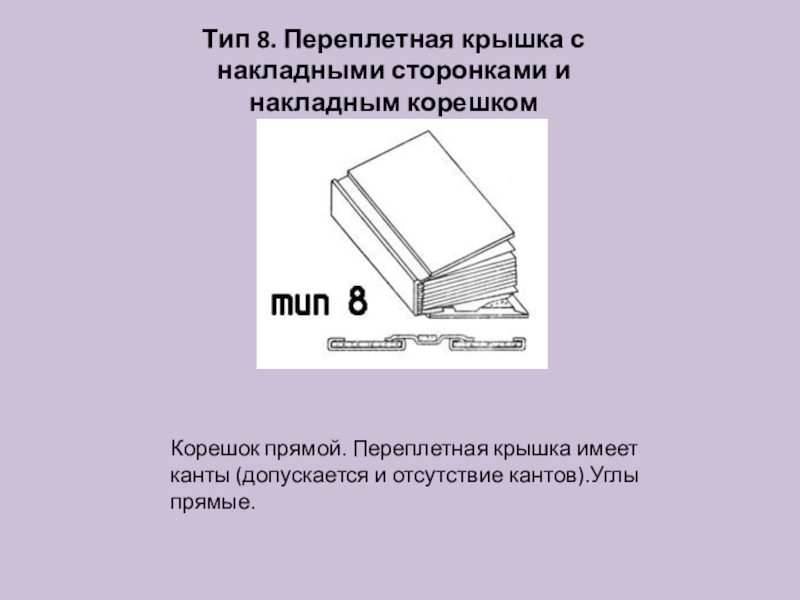

Переплетная крышка имеет канты (допускается и отсутствие кантов).Углы прямые.

имеют канты.
Углы прямые.
Блок обрезают с трёх сторон после окантовки корешка.

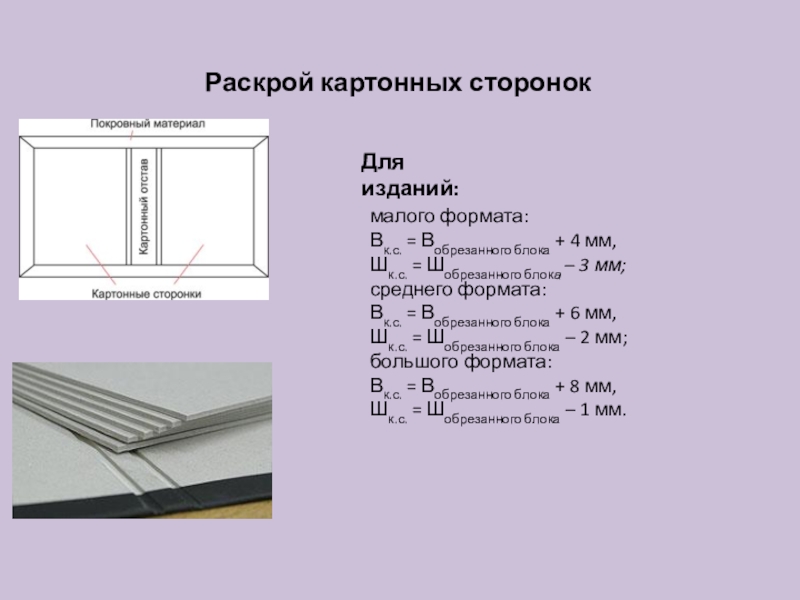

Шобрезанного блока – 3 мм;
среднего формата:
Вк.с. = Вобрезанного блока + 6 мм,
Шк.с. = Шобрезанного блока – 2 мм;
большого формата:
Вк.с. = Вобрезанного блока + 8 мм,
Шк.с. = Шобрезанного блока – 1 мм.

Для изданий:

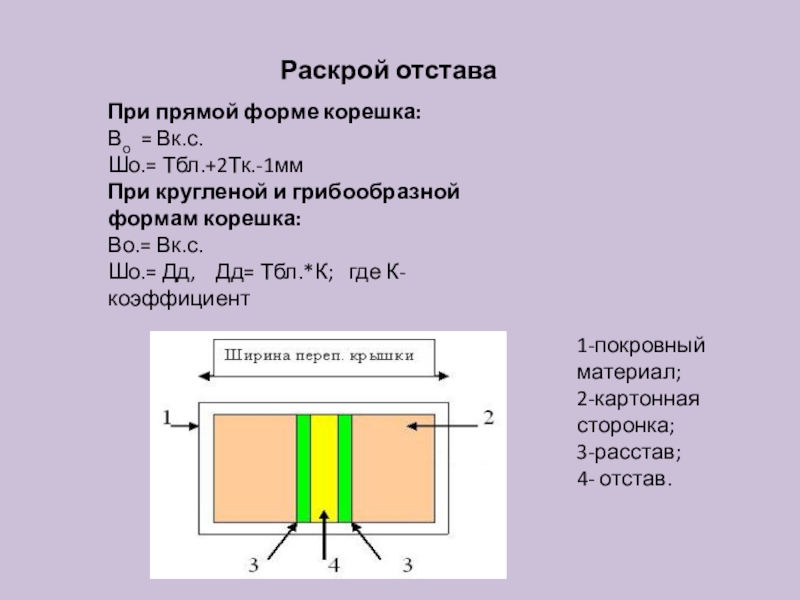

формам корешка:
Во.= Вк.с.
Шо.= Дд, Дд= Тбл.*К; где К- коэффициент

1-покровный материал;
2-картонная сторонка;
3-расстав;
4- отстав.

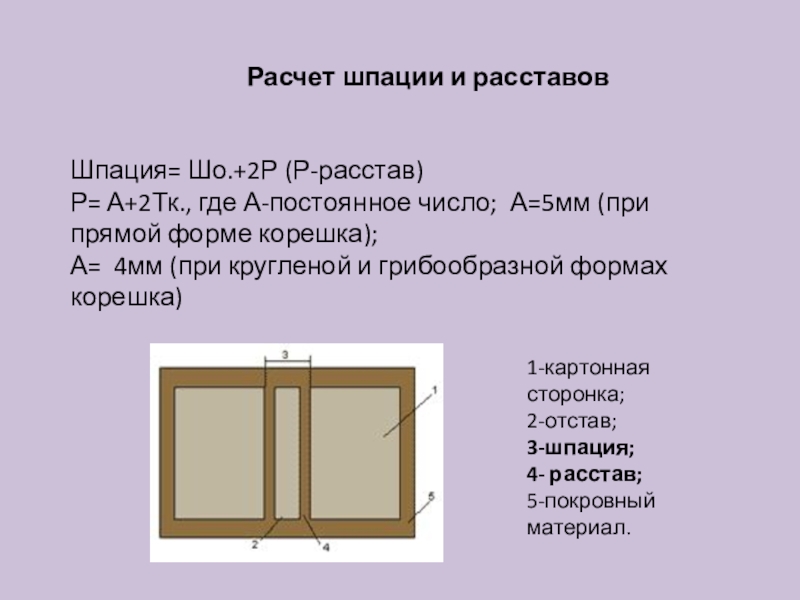

(при прямой форме корешка);
А= 4мм (при кругленой и грибообразной формах корешка)

1-картонная сторонка;
2-отстав;
3-шпация;
4- расстав;
5-покровный материал.

(на загибку ткани)
Ширина тканевой заготовки=2Шк.с.+Шпация+2Тк.+3см (на загибку ткани)

покровному материалу;
загибка верхнего и нижнего клапанов;
загибка передних клапанов.

на тканевый корешок;
- соединение картонных сторонок тканевым корешком;
- наклейка отстава и загибка ткани;
- нанесение клея на бумажную или тканевую заготовку;
наложение заготовки на штуковку;
загибка материала.

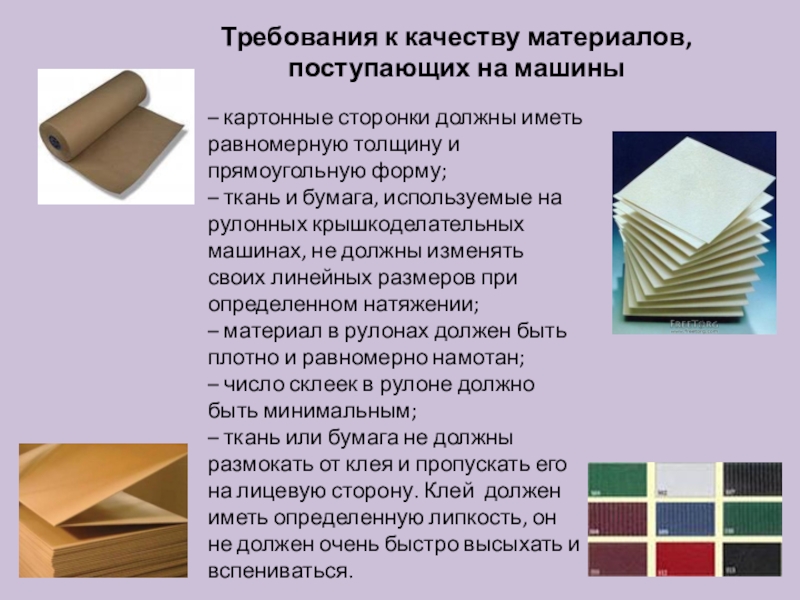

равномерную толщину и прямоугольную форму;
– ткань и бумага, используемые на рулонных крышкоделательных машинах, не должны изменять своих линейных размеров при определенном натяжении;
– материал в рулонах должен быть плотно и равномерно намотан;
– число склеек в рулоне должно быть минимальным;
– ткань или бумага не должны размокать от клея и пропускать его на лицевую сторону. Клей должен иметь определенную липкость, он не должен очень быстро высыхать и вспениваться.

и высокая адгезия
• Клеевая пленка после отвердения должна быть прочной и выдерживать деформацию на растяжение и изгиб
• Пленка должна иметь минимальную деформацию после высыхания
• Вязкость клея должна отвечать требованиям склееваемого материала: клей не должен глубоко проникать в материал и проходить на его оборотную сторону
• Иметь необходимую липкость во избежание сдвига деталей в потоке
• Клей должен ложиться ровным слоем, не образуя нитей.

и высокую скорость затвердения
• Быть нейтральным или слабокислотным с рН от 5 до 9, что исключает пожелтение бумаги, изменение цвета переплетных материалов и обесцвечивание красок на оттиске
• При нанесении клея не должно образовываться пены, которая препятствует равномерному нанесению клея
Рабочая температура дисперсионного клея: 18-25ºC
Желатинового: 55-65ºC

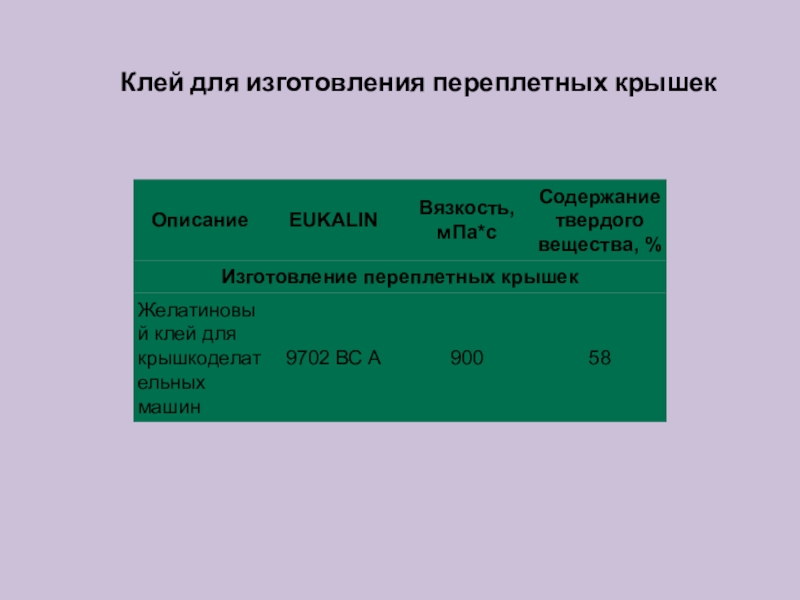

на основе желатина.

• Склейка картонных коробок

Основные преимущества:
• Короткое время схватывания (скорость)
• Высокая адгезия
• Высокая степень смачиваемости
• Нет эффекта стягивания материалов
• Нет эффекта образования пузырей
• Удобная упаковка
• Различные марки

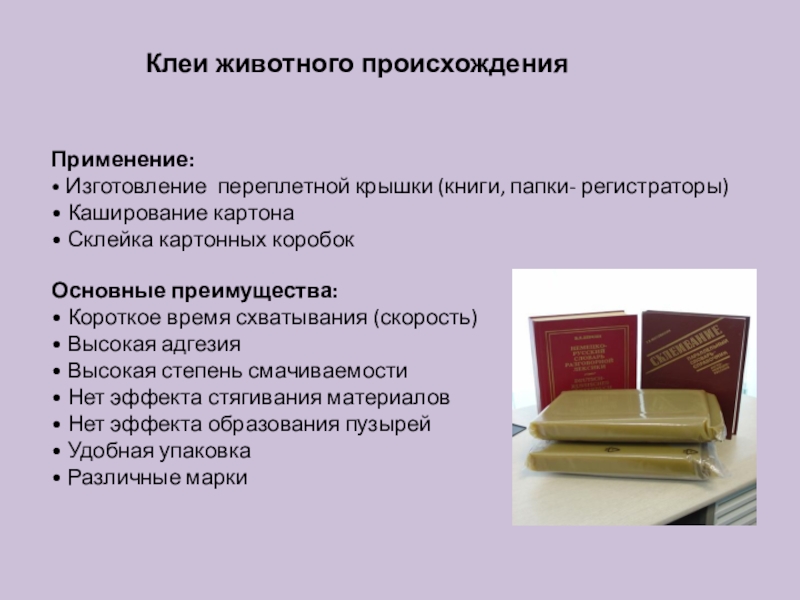

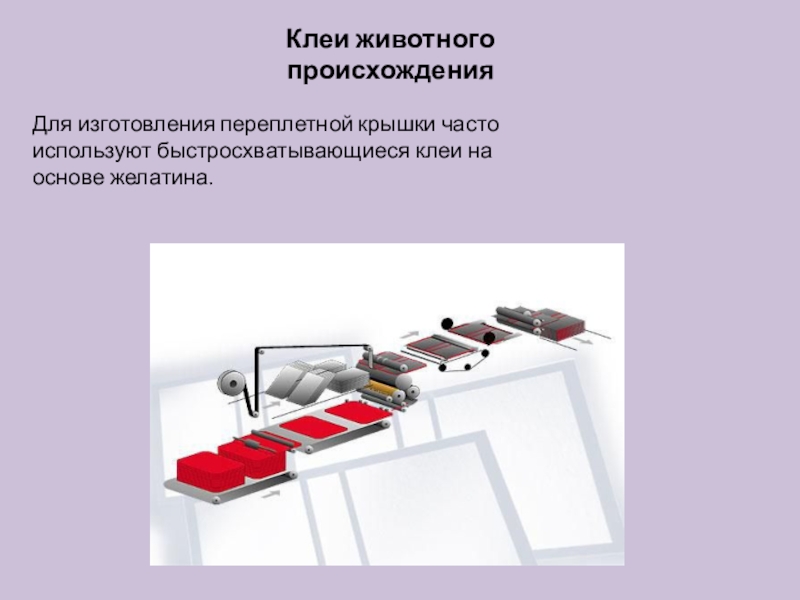

Клеи животного происхождения

применяются на крышкоделательном оборудовании различной производительности (от 12 до 100 циклов/мин), а клей НИР-С1 и НИР-С2 - при изготовлении крышек ручным способом и на станках-полуавтоматах.

Рабочие параметры
рабочая температура составляет 60+5 градусов
расход клея на крышку среднего размера при рациональном использовании 3-3,5 гр
после высыхания клей НИР не вызывает коробления крышки и образования «пузырей»
у клея отсутствует неприятный запах
клей образует эластичную пленку

Клей НИР

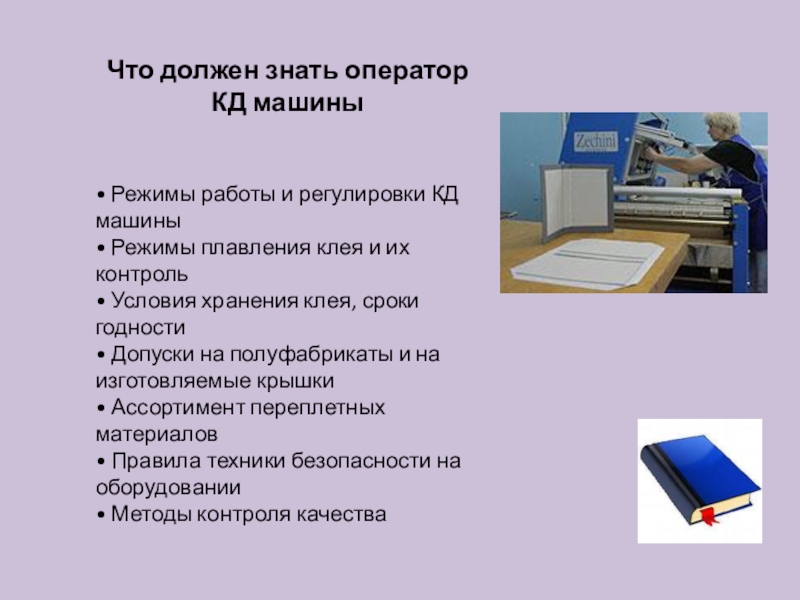

КД машины
• Режимы плавления клея и их контроль
• Условия хранения клея, сроки годности
• Допуски на полуфабрикаты и на изготовляемые крышки
• Ассортимент переплетных материалов
• Правила техники безопасности на оборудовании
• Методы контроля качества

усадки при изменении влагосодержания или старения.

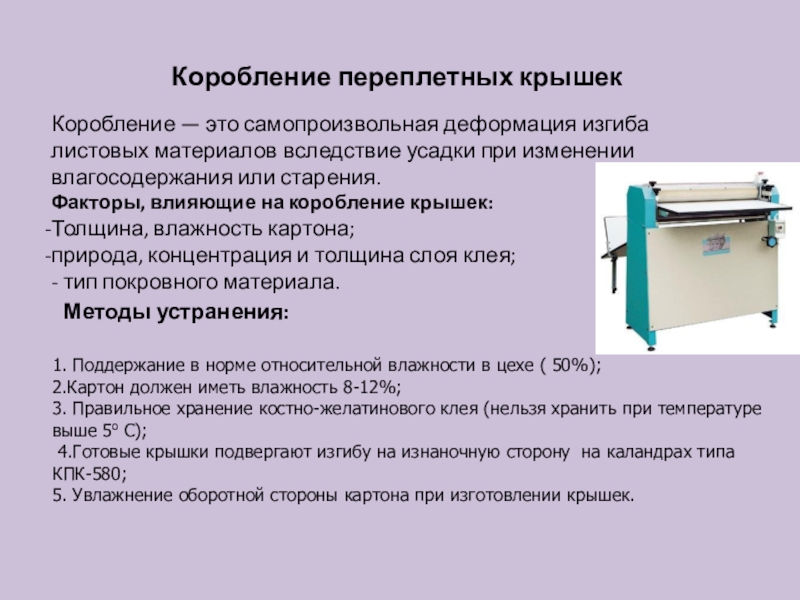

Факторы, влияющие на коробление крышек:
Толщина, влажность картона;
природа, концентрация и толщина слоя клея;
- тип покровного материала.

Методы устранения:

1. Поддержание в норме относительной влажности в цехе ( 50%);
2.Картон должен иметь влажность 8-12%;
3. Правильное хранение костно-желатинового клея (нельзя хранить при температуре выше 5о С);
4.Готовые крышки подвергают изгибу на изнаночную сторону на каландрах типа КПК-580;
5. Увлажнение оборотной стороны картона при изготовлении крышек.

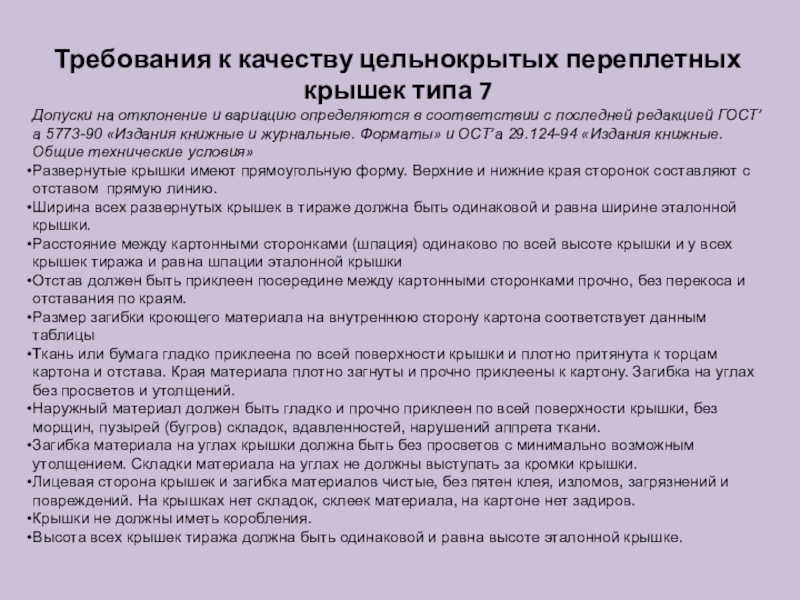

вариацию определяются в соответствии с последней редакцией ГОСТ’а 5773-90 «Издания книжные и журнальные. Форматы» и ОСТ’а 29.124-94 «Издания книжные. Общие технические условия»
Развернутые крышки имеют прямоугольную форму. Верхние и нижние края сторонок составляют с отставом  прямую линию.
Ширина всех развернутых крышек в тираже должна быть одинаковой и равна ширине эталонной крышки.
Расстояние между картонными сторонками (шпация) одинаково по всей высоте крышки и у всех крышек тиража и равна шпации эталонной крышки
Отстав должен быть приклеен посередине между картонными сторонками прочно, без перекоса и отставания по краям.
Размер загибки кроющего материала на внутреннюю сторону картона соответствует данным таблицы
Ткань или бумага гладко приклеена по всей поверхности крышки и плотно притянута к торцам картона и отстава. Края материала плотно загнуты и прочно приклеены к картону. Загибка на углах без просветов и утолщений.
Наружный материал должен быть гладко и прочно приклеен по всей поверхности крышки, без морщин, пузырей (бугров) складок, вдавленностей, нарушений аппрета ткани.
Загибка материала на углах крышки должна быть без просветов с минимально возможным утолщением. Складки материала на углах не должны выступать за кромки крышки.
Лицевая сторона крышек и загибка материалов чистые, без пятен клея, изломов, загрязнений и повреждений. На крышках нет складок, склеек материала, на картоне нет задиров.
Крышки не должны иметь коробления.
Высота всех крышек тиража должна быть одинаковой и равна высоте эталонной крышке.

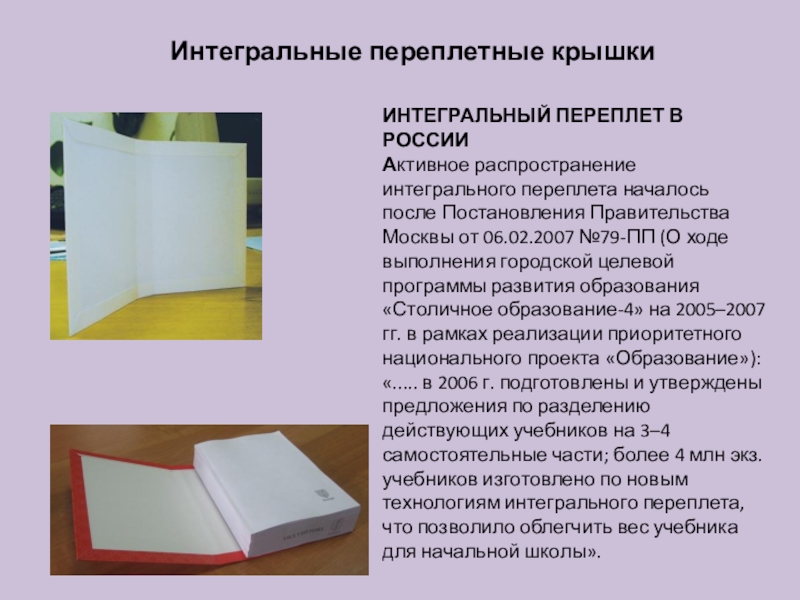

Постановления Правительства Москвы от 06.02.2007 №79-ПП (О ходе выполнения городской целевой программы развития образования «Столичное образование-4» на 2005–2007 гг. в рамках реализации приоритетного национального проекта «Образование»): «..... в 2006 г. подготовлены и утверждены предложения по разделению действующих учебников на 3–4 самостоятельные части; более 4 млн экз. учебников изготовлено по новым технологиям интегрального переплета, что позволило облегчить вес учебника для начальной школы».

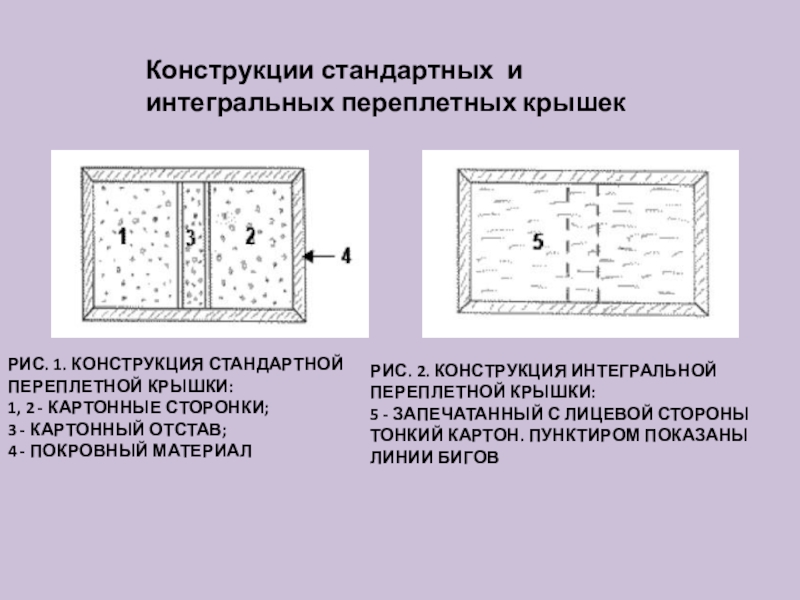

2 - КАРТОННЫЕ СТОРОНКИ;  3 - КАРТОННЫЙ ОТСТАВ;  4 - ПОКРОВНЫЙ МАТЕРИАЛ

РИС. 2. КОНСТРУКЦИЯ ИНТЕГРАЛЬНОЙ ПЕРЕПЛЕТНОЙ КРЫШКИ:  5 - ЗАПЕЧАТАННЫЙ С ЛИЦЕВОЙ СТОРОНЫ ТОНКИЙ КАРТОН. ПУНКТИРОМ ПОКАЗАНЫ ЛИНИИ БИГОВ

ИНТЕГРАЛЬНОГО ПЕРЕПЛЕТА

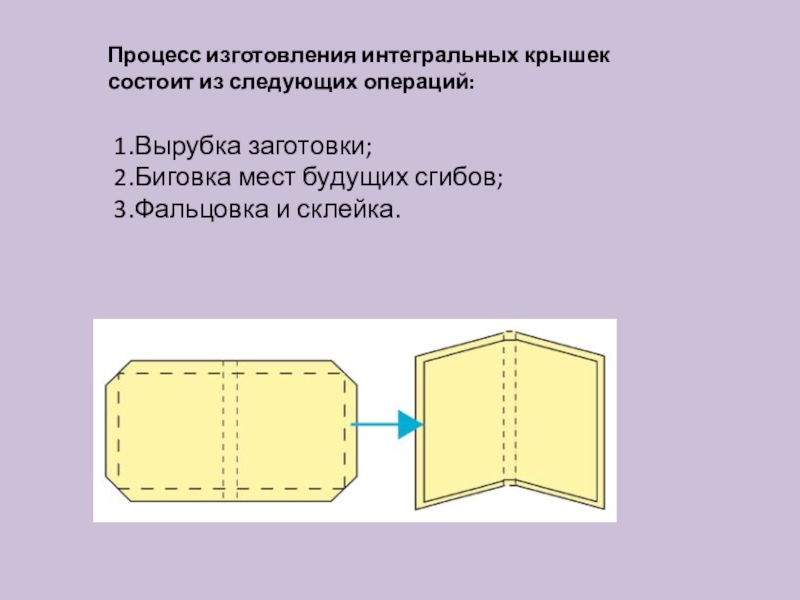

сгибов;
3.Фальцовка и склейка.

двух машинах: штанцевальном (вырубном) аппарате и фальцевально-склеивающей (или биговально-фальцевально-склеивающей) линии.

ФАЛЬЦЕВАЛЬНО-СКЛЕИВАЮЩАЯ ЛИНИЯ FIDIA COMBI-UNICA

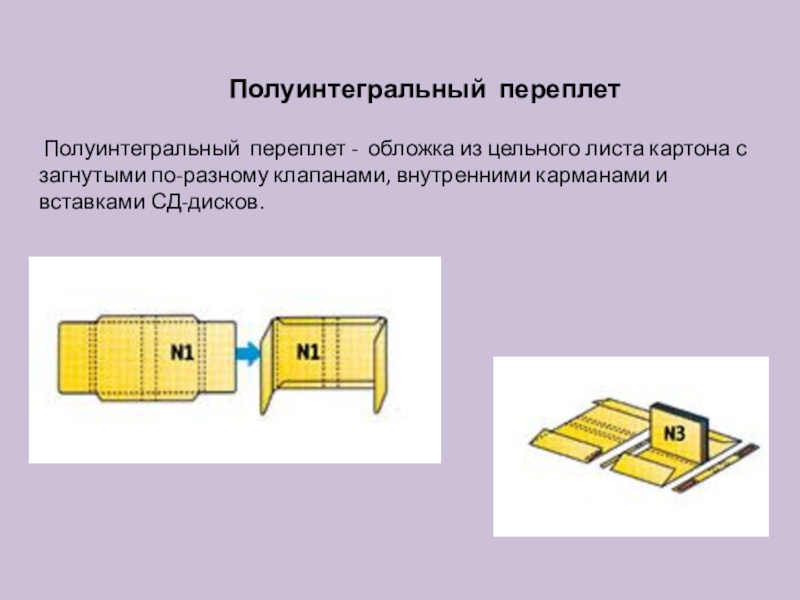

загнутыми по-разному клапанами, внутренними карманами и вставками СД-дисков.
