Презентация, доклад по Технологии машиностроения Токарная обработка

ФГБОУ ВО МО «Университет «Дубна» - Лыткаринский промышленно-гуманитарный колледж

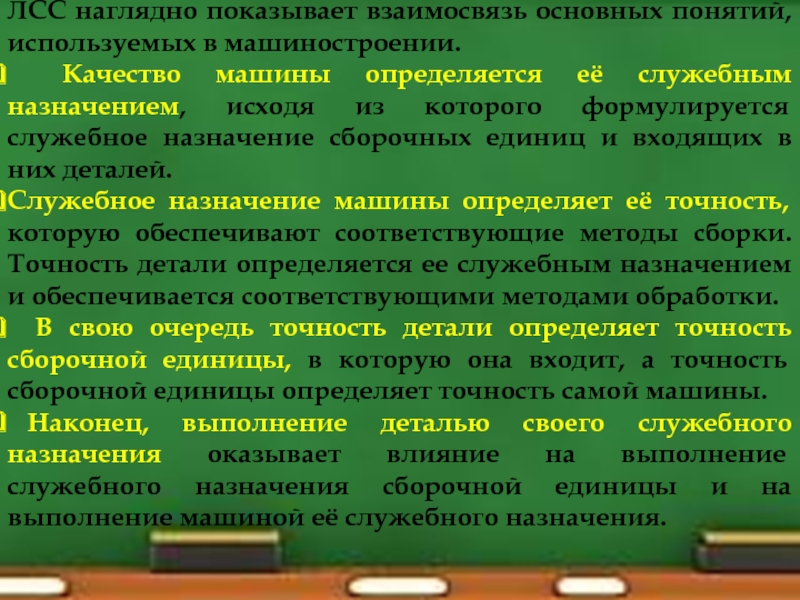

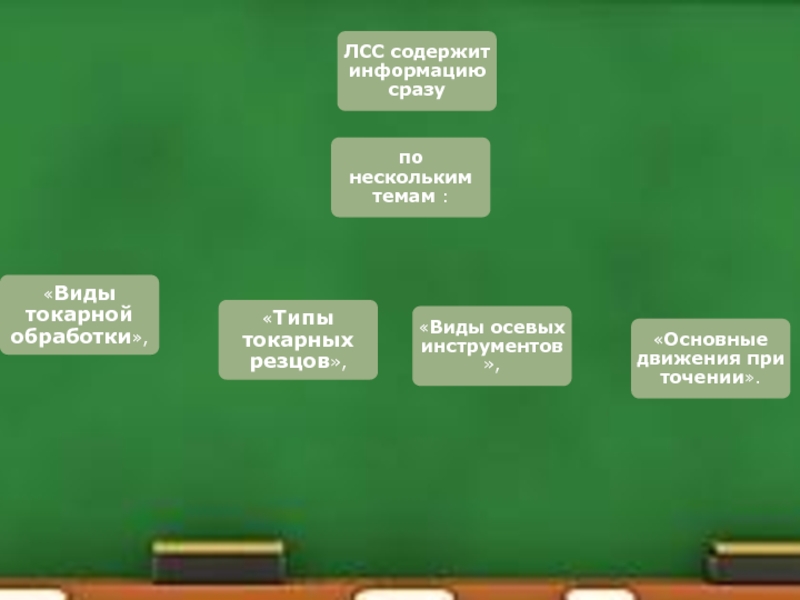

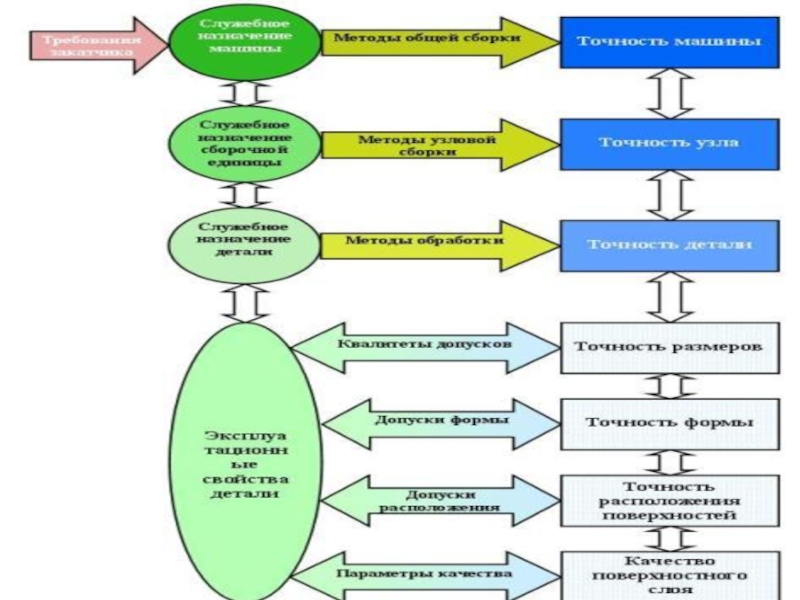

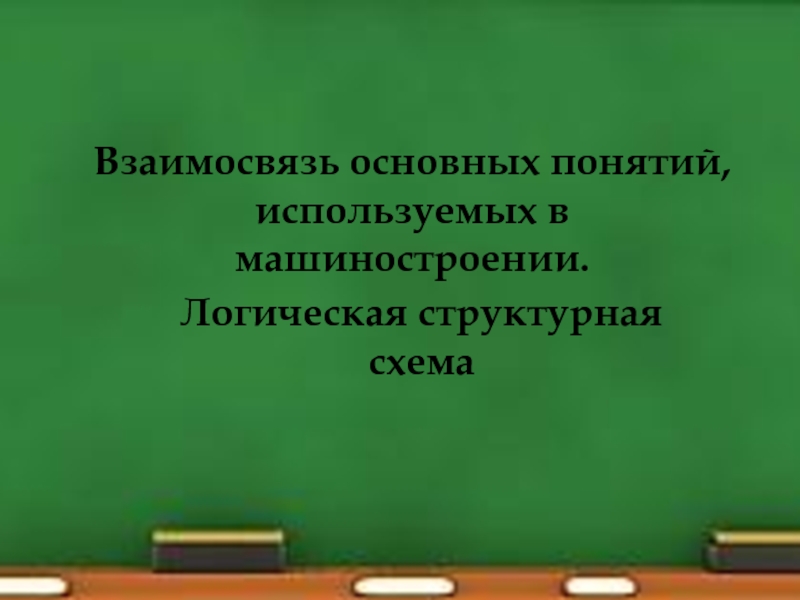

ЛСС наглядно показывает взаимосвязь основных понятий, используемых в машиностроении.
Качество машины определяется её служебным назначением, исходя из которого формулируется служебное назначение сборочных единиц и входящих в них деталей.
Служебное назначение машины определяет её точность, которую обеспечивают соответствующие методы сборки. Точность детали определяется ее служебным назначением и обеспечивается соответствующими методами обработки.
В свою очередь точность детали определяет точность сборочной единицы, в которую она входит, а точность сборочной единицы определяет точность самой машины.
Наконец, выполнение деталью своего служебного назначения оказывает влияние на выполнение служебного назначения сборочной единицы и на выполнение машиной её служебного назначения.

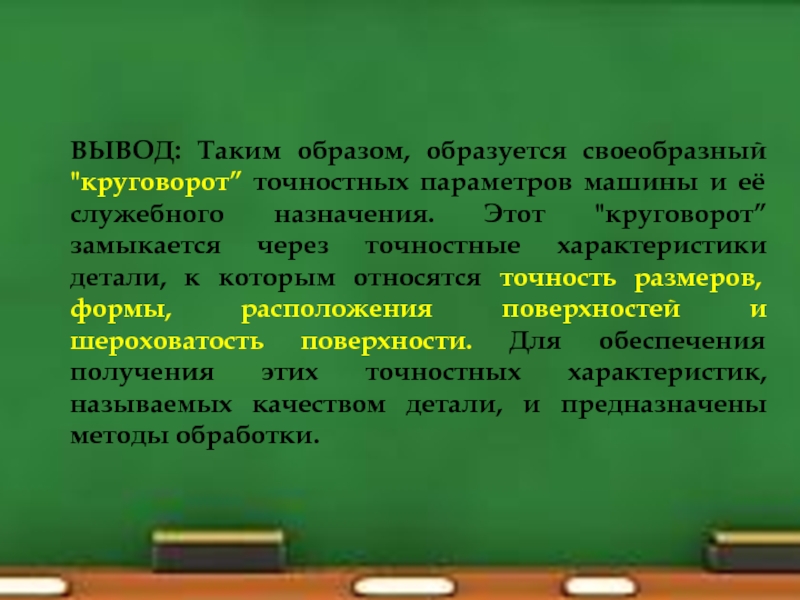

ВЫВОД: Таким образом, образуется своеобразный "круговорот” точностных параметров машины и её служебного назначения. Этот "круговорот” замыкается через точностные характеристики детали, к которым относятся точность размеров, формы, расположения поверхностей и шероховатость поверхности. Для обеспечения получения этих точностных характеристик, называемых качеством детали, и предназначены методы обработки.

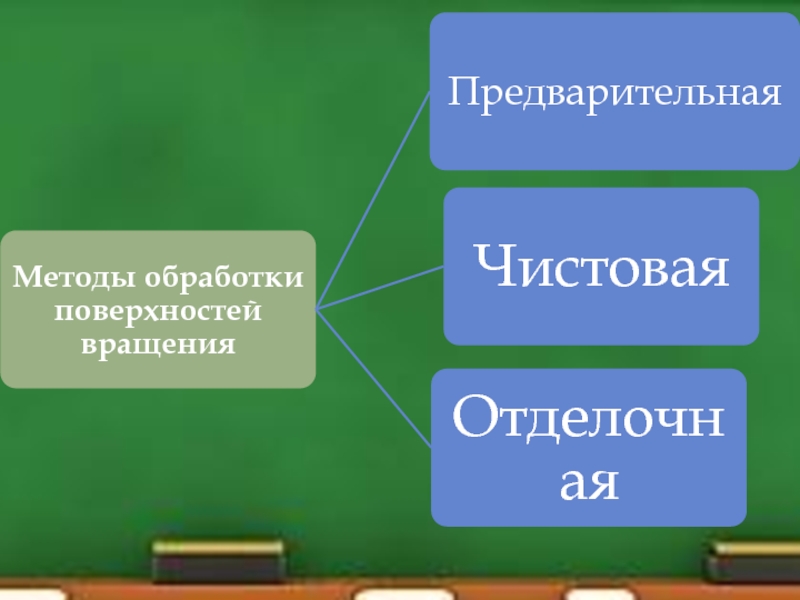

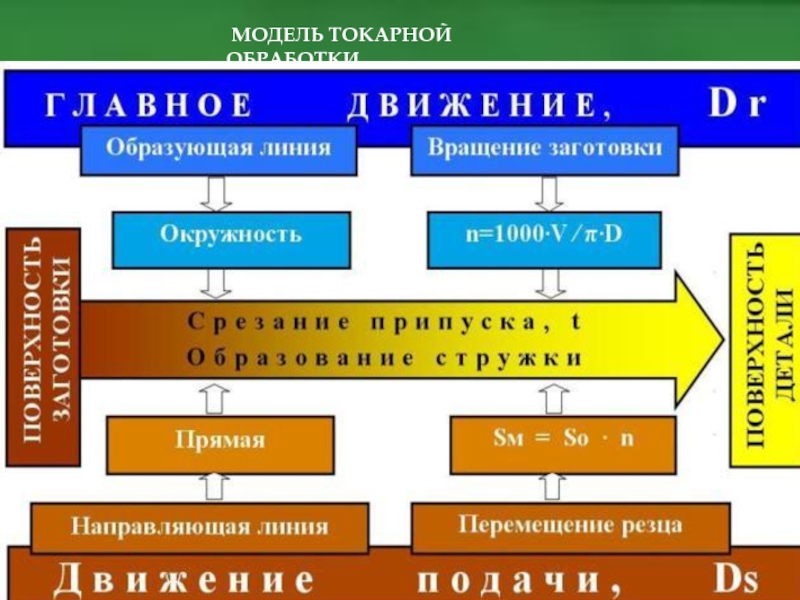

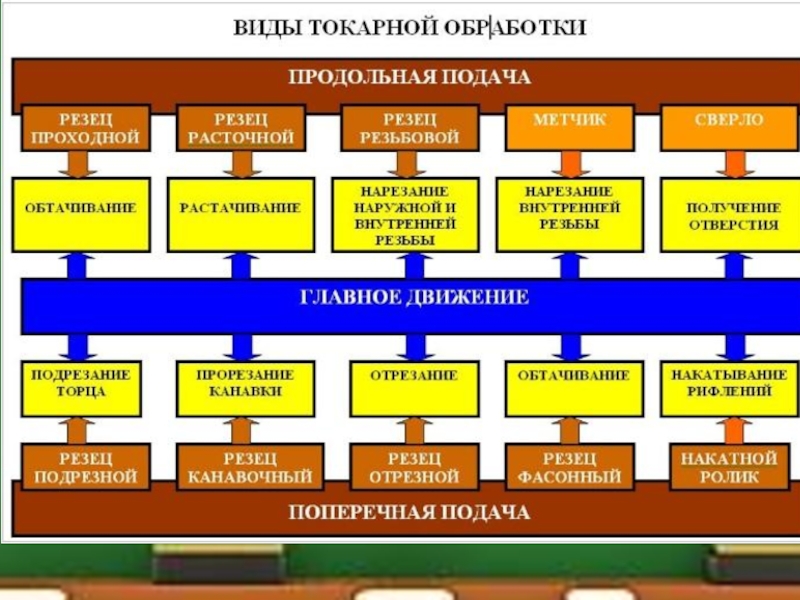

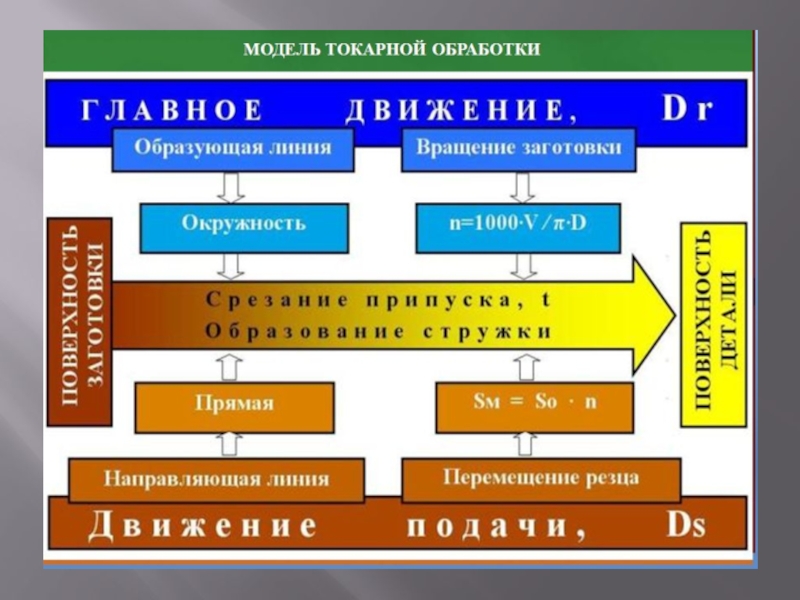

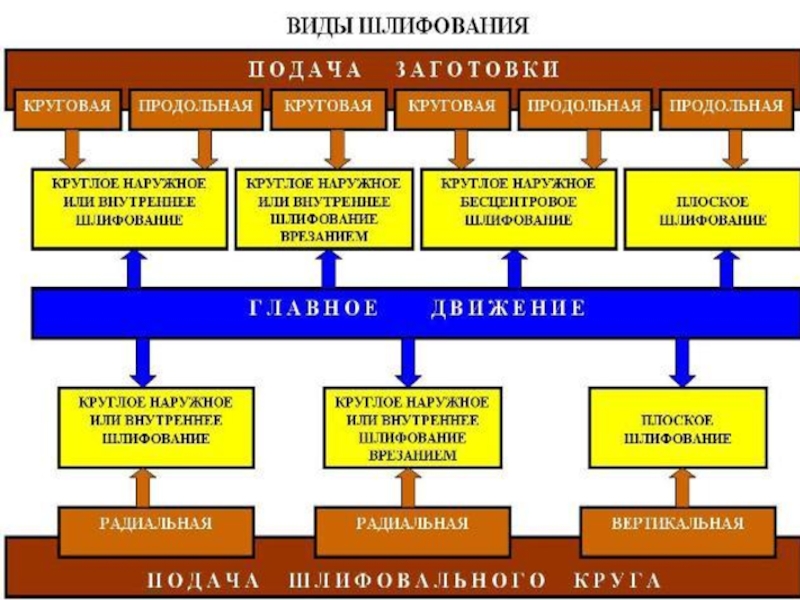

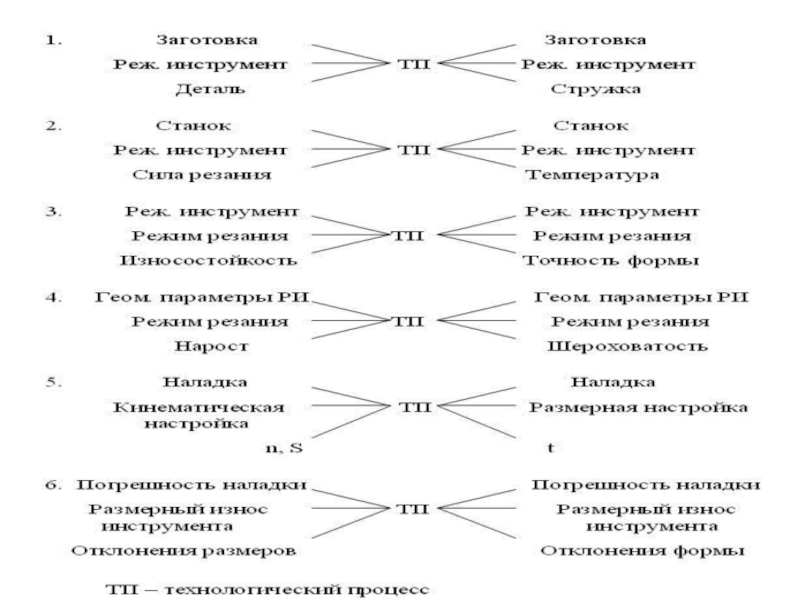

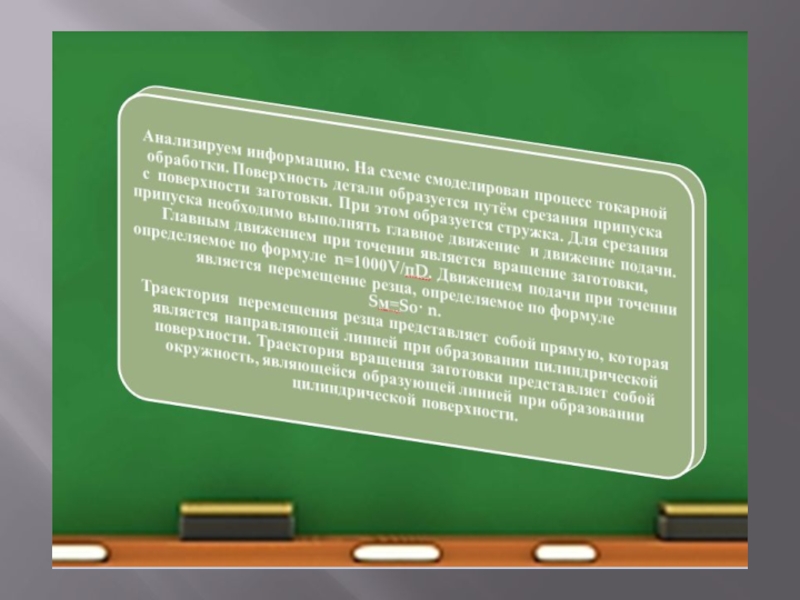

МОДЕЛЬ ТОКАРНОЙ ОБРАБОТКИ

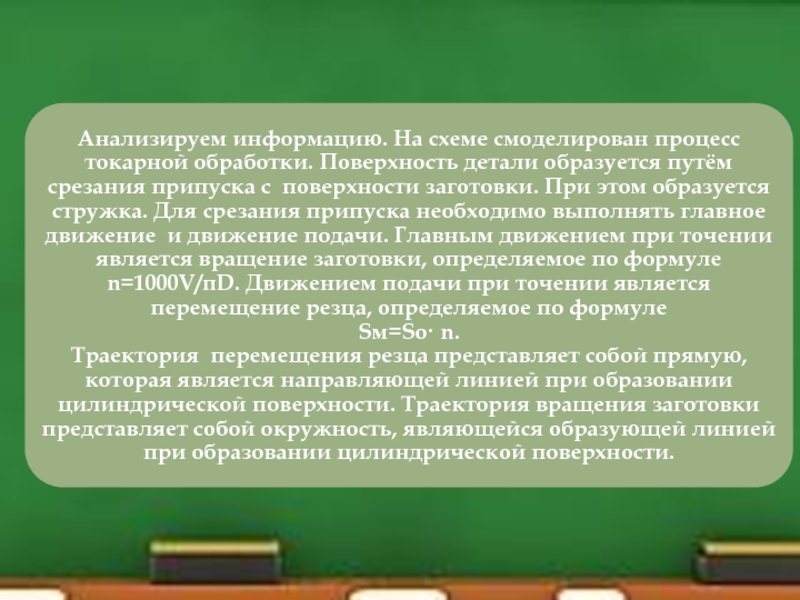

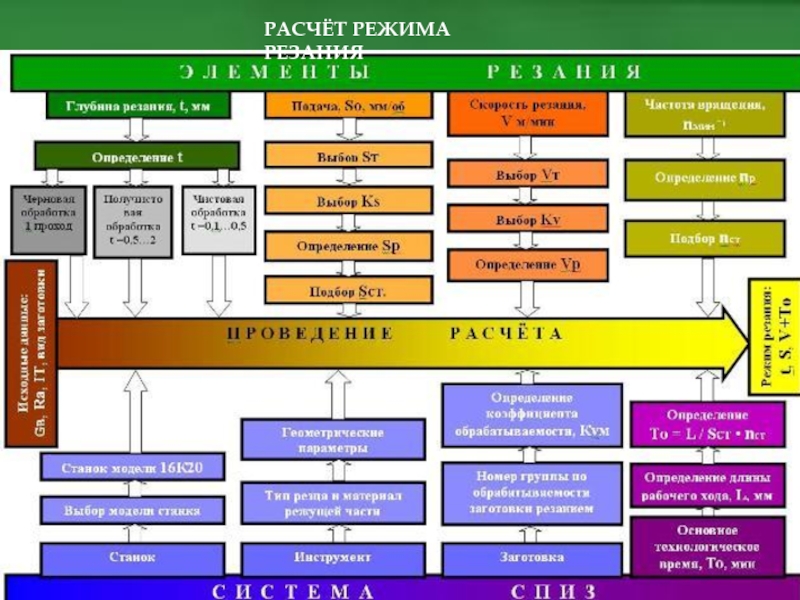

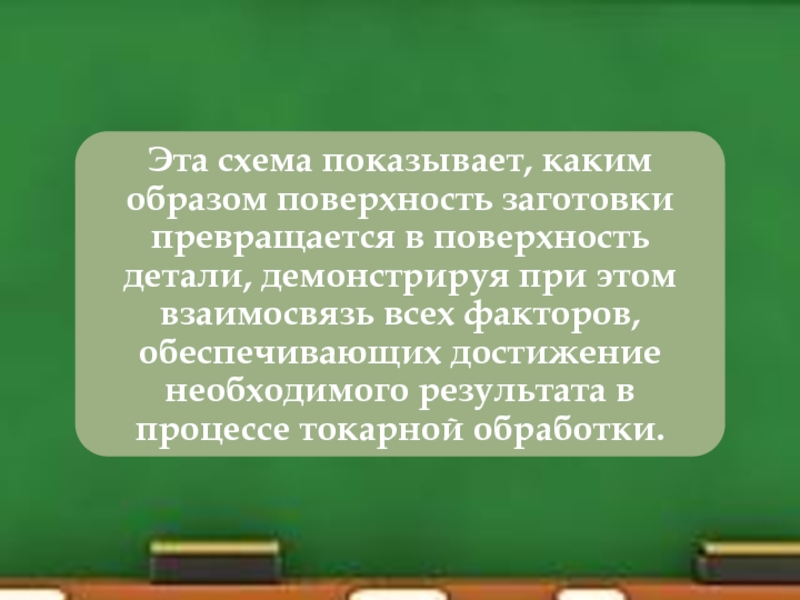

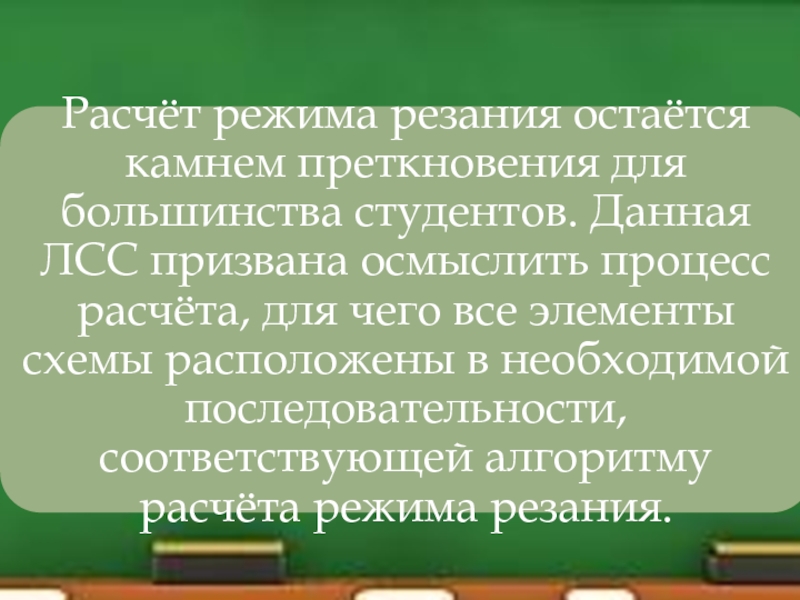

РАСЧЁТ РЕЖИМА РЕЗАНИЯ

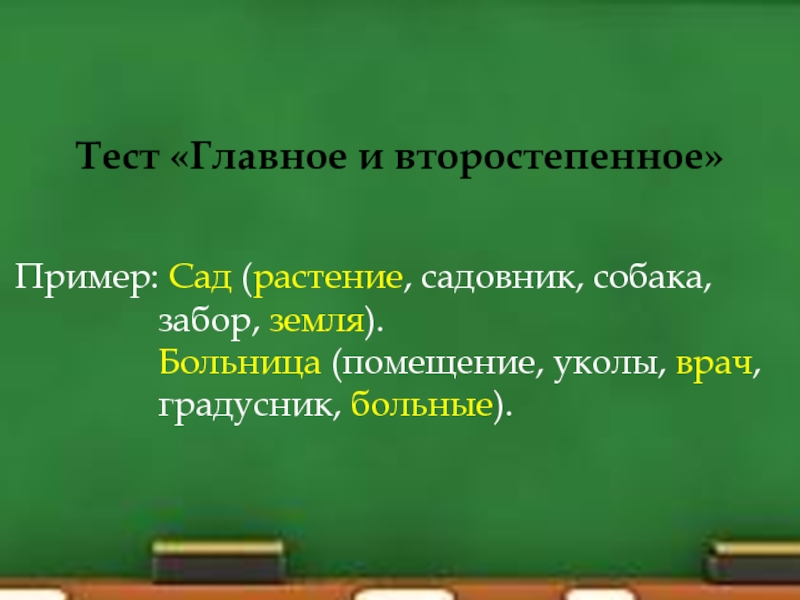

Тест «Главное и второстепенное»


Пример: Сад (растение, садовник, собака,
забор, земля).
Больница (помещение, уколы, врач,
градусник, больные).

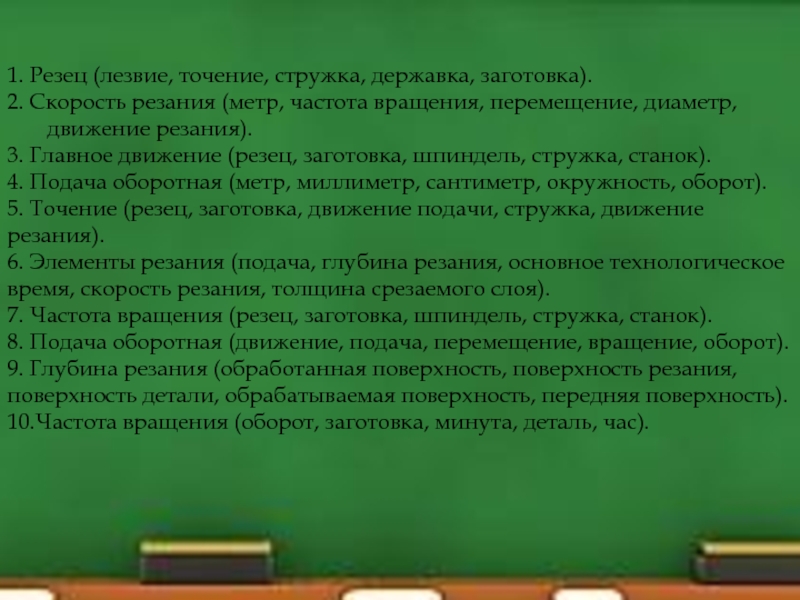

1. Резец (лезвие, точение, стружка, державка, заготовка).
2. Скорость резания (метр, частота вращения, перемещение, диаметр, движение резания).
3. Главное движение (резец, заготовка, шпиндель, стружка, станок).
4. Подача оборотная (метр, миллиметр, сантиметр, окружность, оборот).
5. Точение (резец, заготовка, движение подачи, стружка, движение резания).
6. Элементы резания (подача, глубина резания, основное технологическое время, скорость резания, толщина срезаемого слоя).
7. Частота вращения (резец, заготовка, шпиндель, стружка, станок).
8. Подача оборотная (движение, подача, перемещение, вращение, оборот).
9. Глубина резания (обработанная поверхность, поверхность резания, поверхность детали, обрабатываемая поверхность, передняя поверхность).
10.Частота вращения (оборот, заготовка, минута, деталь, час).

Тест «Пятый лишний»

Пример: Стул, стол, кровать, пол, шкаф.
Сантиметр, метр, килограмм,
километр, миллиметр.

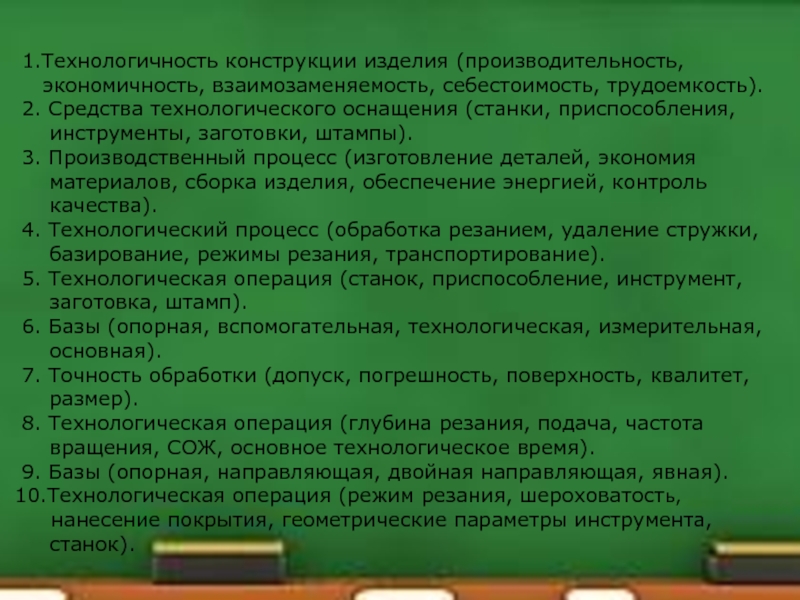

1.Технологичность конструкции изделия (производительность,
экономичность, взаимозаменяемость, себестоимость, трудоемкость).
2. Средства технологического оснащения (станки, приспособления,
инструменты, заготовки, штампы).
3. Производственный процесс (изготовление деталей, экономия
материалов, сборка изделия, обеспечение энергией, контроль
качества).
4. Технологический процесс (обработка резанием, удаление стружки,
базирование, режимы резания, транспортирование).
5. Технологическая операция (станок, приспособление, инструмент,
заготовка, штамп).
6. Базы (опорная, вспомогательная, технологическая, измерительная,
основная).
7. Точность обработки (допуск, погрешность, поверхность, квалитет,
размер).
8. Технологическая операция (глубина резания, подача, частота
вращения, СОЖ, основное технологическое время).
9. Базы (опорная, направляющая, двойная направляющая, явная).
10.Технологическая операция (режим резания, шероховатость,
нанесение покрытия, геометрические параметры инструмента,
станок).

Тест  «Слева или справа»

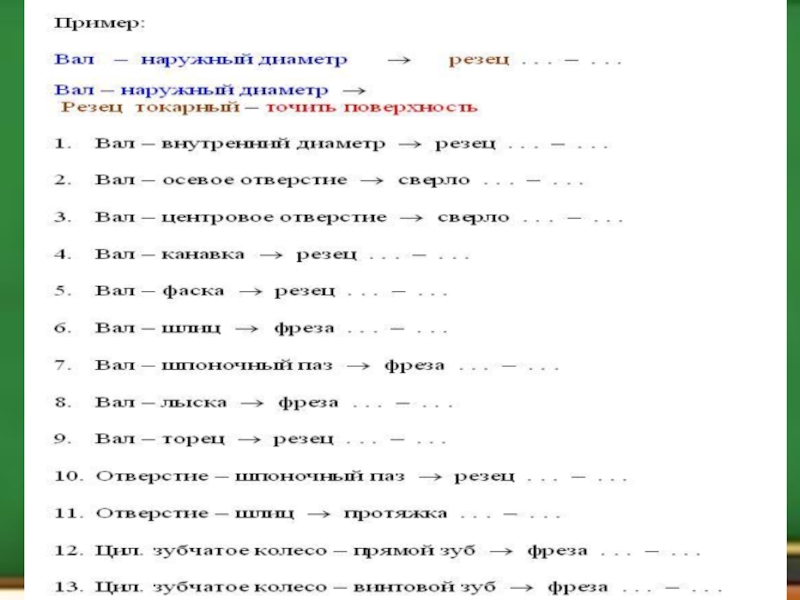

Тест  «Подбери ключевое слово»

Спасибо за участие !!!

Преподаватель: Рыбакова Л.Г.
