Презентация, доклад по технологии каменных работ на тему бутовая и бутобетонная кладки

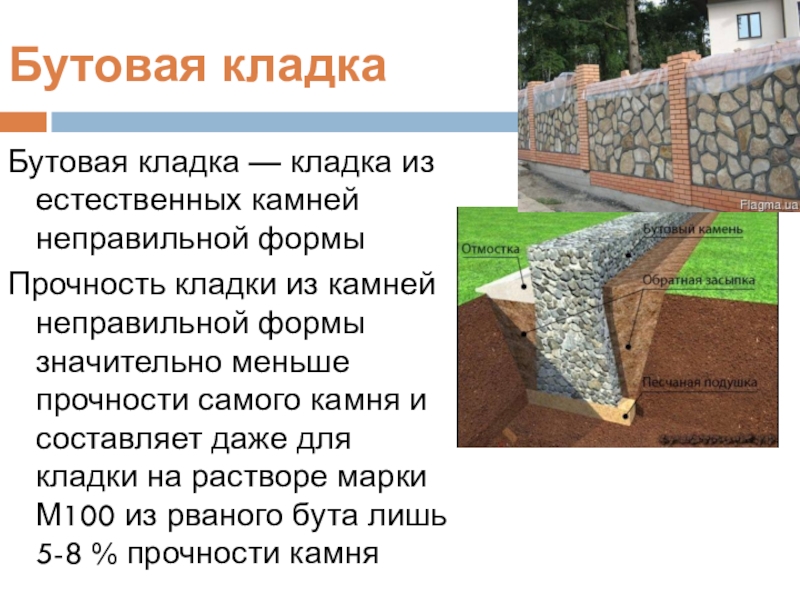

из камней неправильной формы значительно меньше прочности самого камня и составляет даже для кладки на растворе марки М100 из рваного бута лишь 5-8 % прочности камня

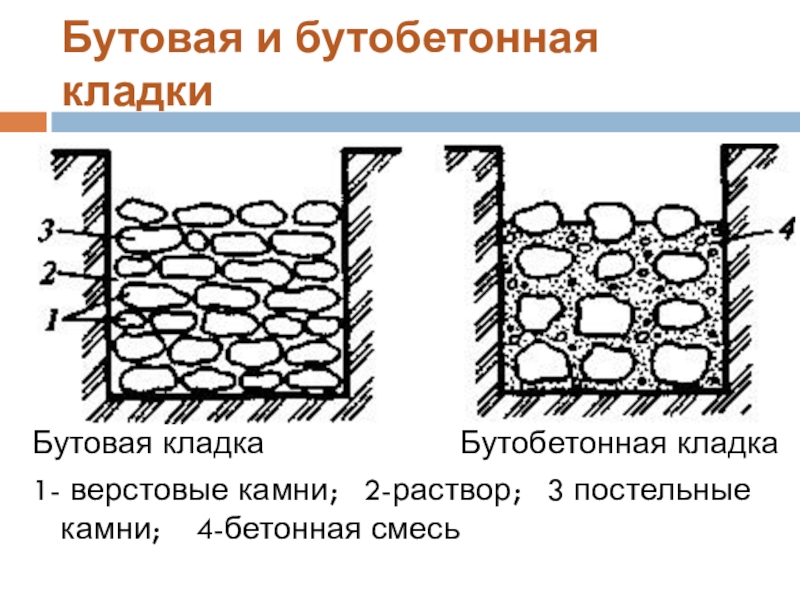

Бутобетонная кладка
1- верстовые камни; 2-раствор; 3 постельные камни; 4-бетонная смесь

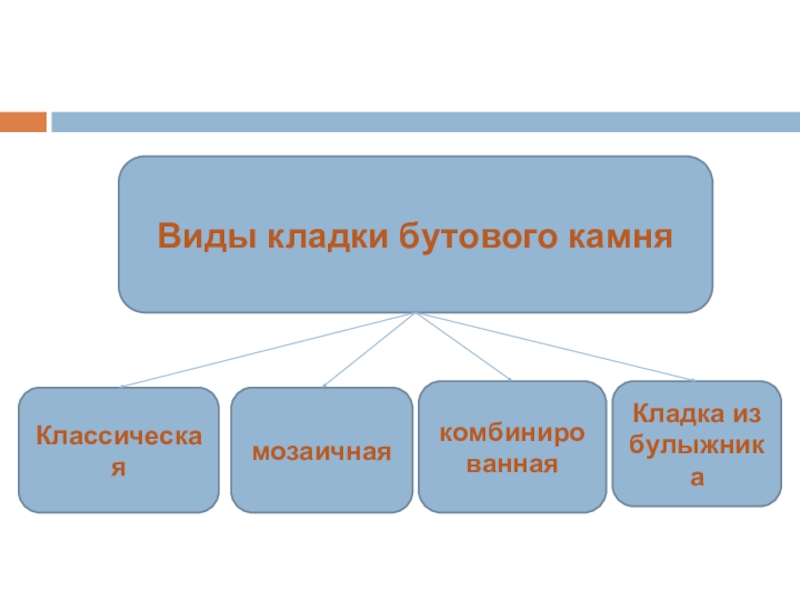

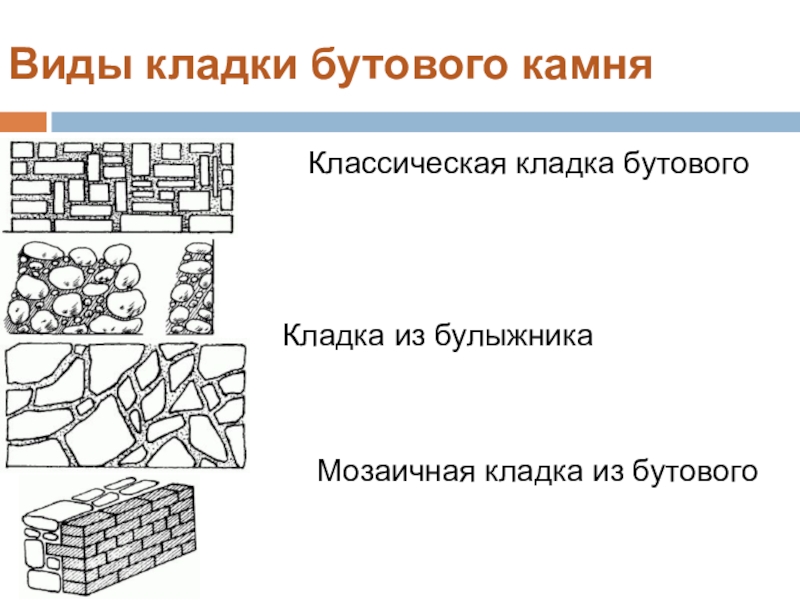

Классическая кладка бутового камня


Кладка из булыжника


Мозаичная кладка из бутового камня


Комбинированная кладка

растворе с пригонкой камней, заполнением пустот щебёнкой и перевязкой швов в верстовых ряда

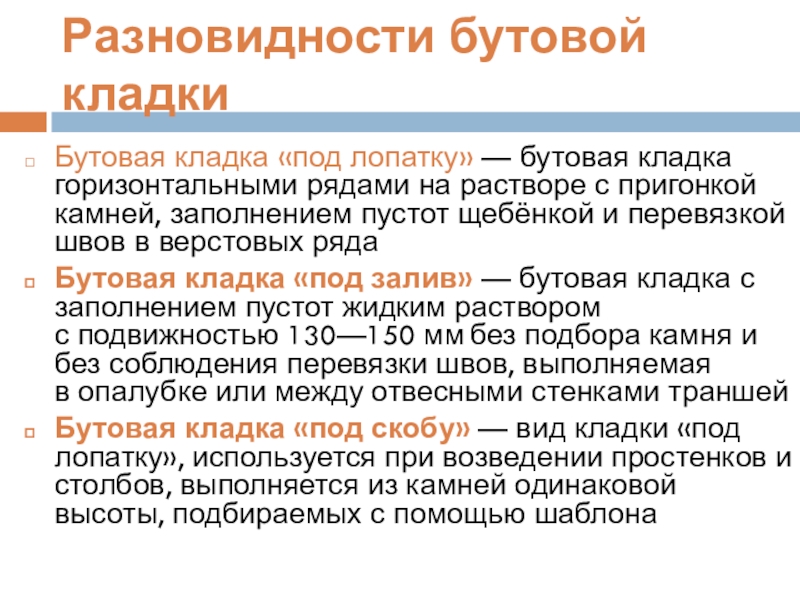

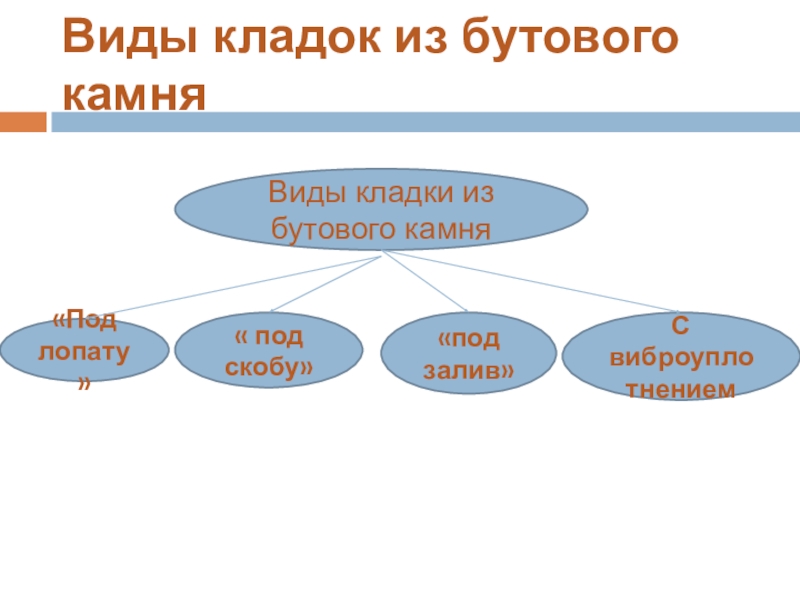

Бутовая кладка «под залив» — бутовая кладка с заполнением пустот жидким раствором с подвижностью 130—150 мм без подбора камня и без соблюдения перевязки швов, выполняемая в опалубке или между отвесными стенками траншей
Бутовая кладка «под скобу» — вид кладки «под лопатку», используется при возведении простенков и столбов, выполняется из камней одинаковой высоты, подбираемых с помощью шаблона

кладка.

скобу»

«под залив»

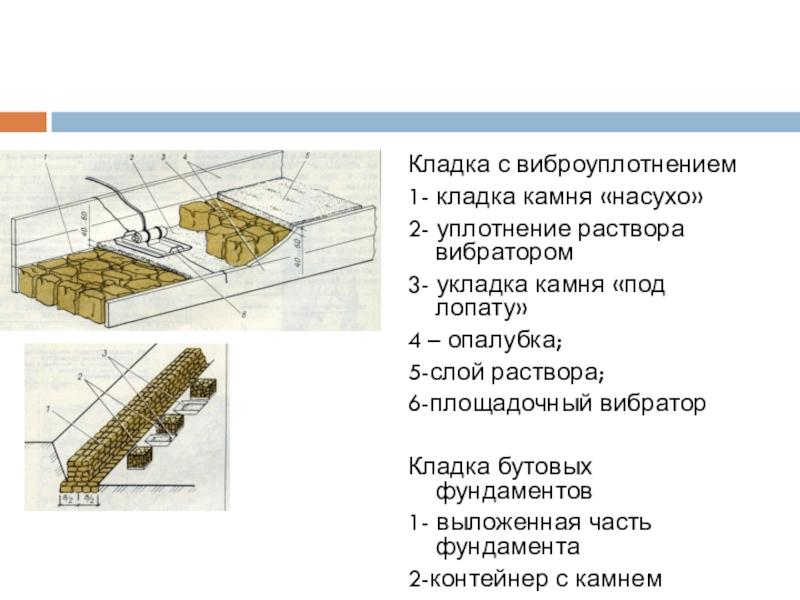

С виброуплотнением

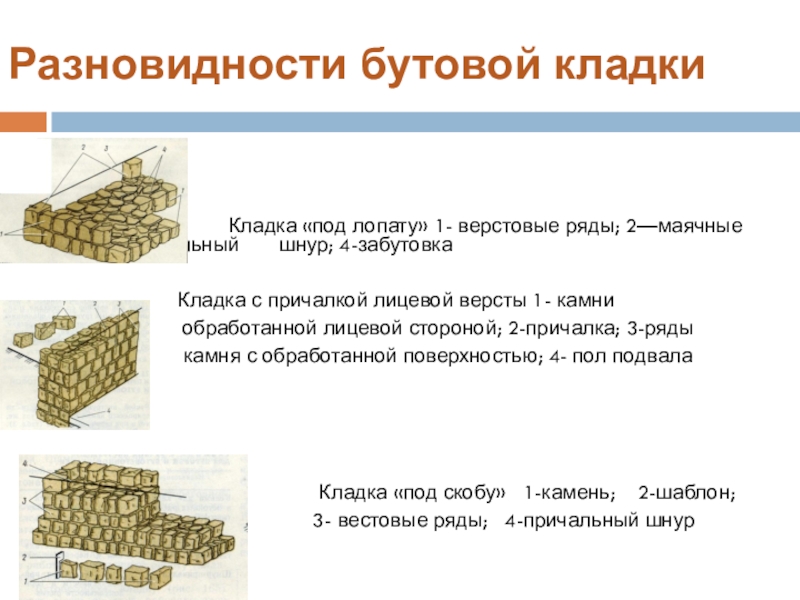

Кладка «под лопату» 1- верстовые ряды; 2—маячные камни; 3-причальный шнур; 4-забутовка

Кладка с причалкой лицевой версты 1- камни
с обработанной лицевой стороной; 2-причалка; 3-ряды
камня с обработанной поверхностью; 4- пол подвала




Кладка «под скобу» 1-камень; 2-шаблон;
3- вестовые ряды; 4-причальный шнур

«под лопату»
4 – опалубка;
5-слой раствора;
6-площадочный вибратор

Кладка бутовых фундаментов
1- выложенная часть фундамента
2-контейнер с камнем
Ящики с раствором

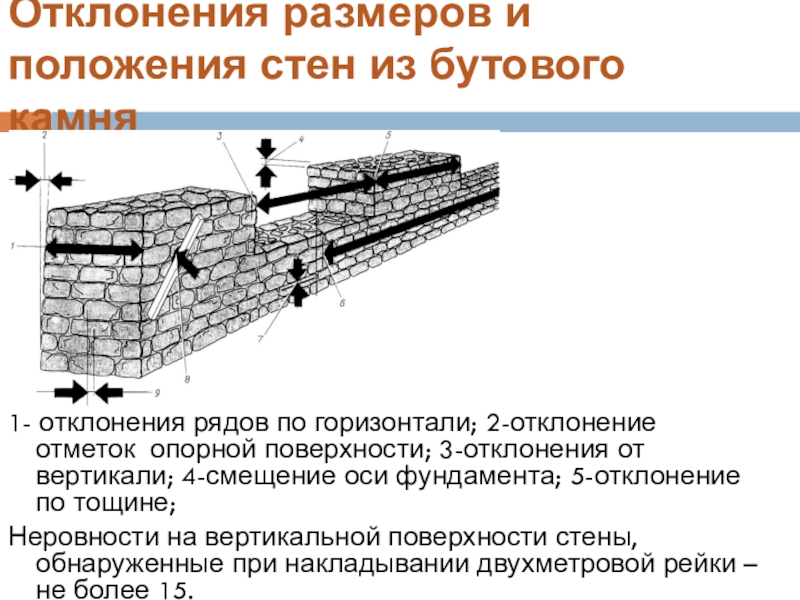

горизонтали; 2-отклонение отметок опорной поверхности; 3-отклонения от вертикали; 4-смещение оси фундамента; 5-отклонение по тощине;

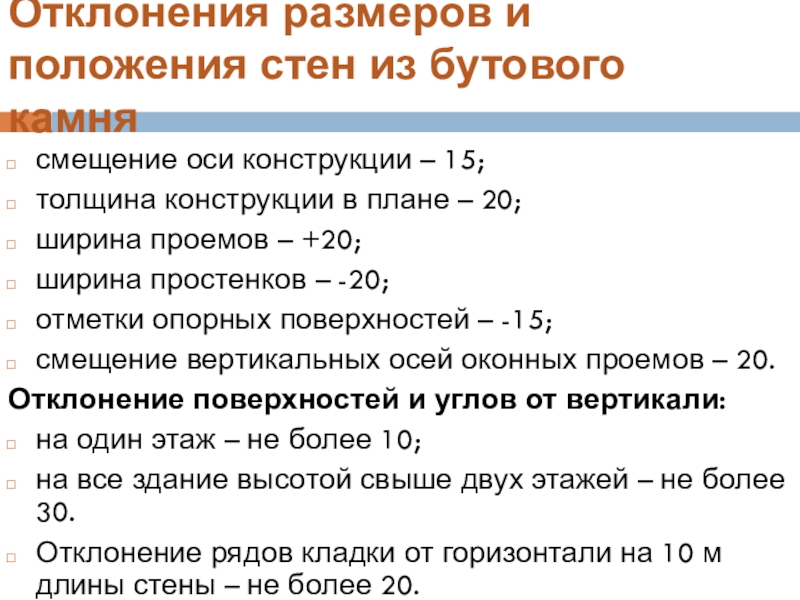

Неровности на вертикальной поверхности стены, обнаруженные при накладывании двухметровой рейки – не более 15.

15;
толщина конструкции в плане – 20;
ширина проемов – +20;
ширина простенков – -20;
отметки опорных поверхностей – -15;
смещение вертикальных осей оконных проемов – 20.
Отклонение поверхностей и углов от вертикали:
на один этаж – не более 10;
на все здание высотой свыше двух этажей – не более 30.
Отклонение рядов кладки от горизонтали на 10 м длины стены – не более 20.

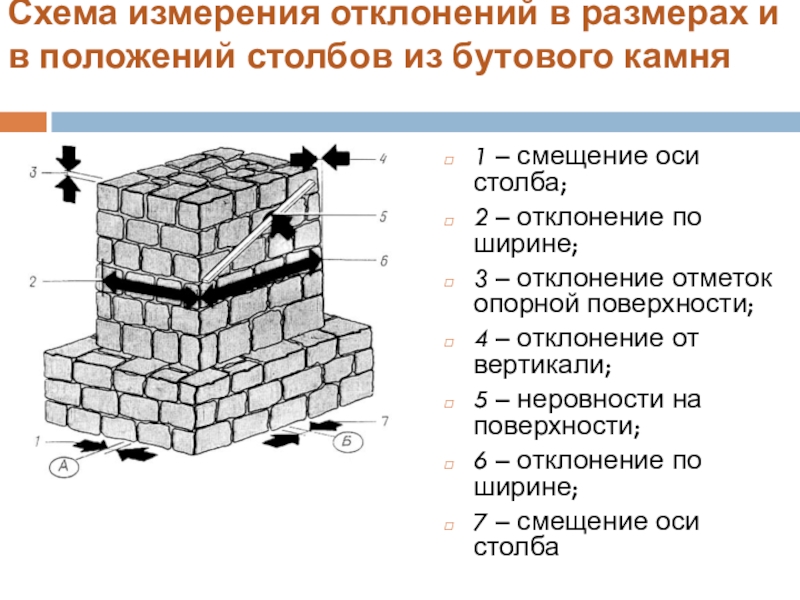

камня

1 – смещение оси столба;
2 – отклонение по ширине;
3 – отклонение отметок опорной поверхности;
4 – отклонение от вертикали;
5 – неровности на поверхности;
6 – отклонение по ширине;
7 – смещение оси столба

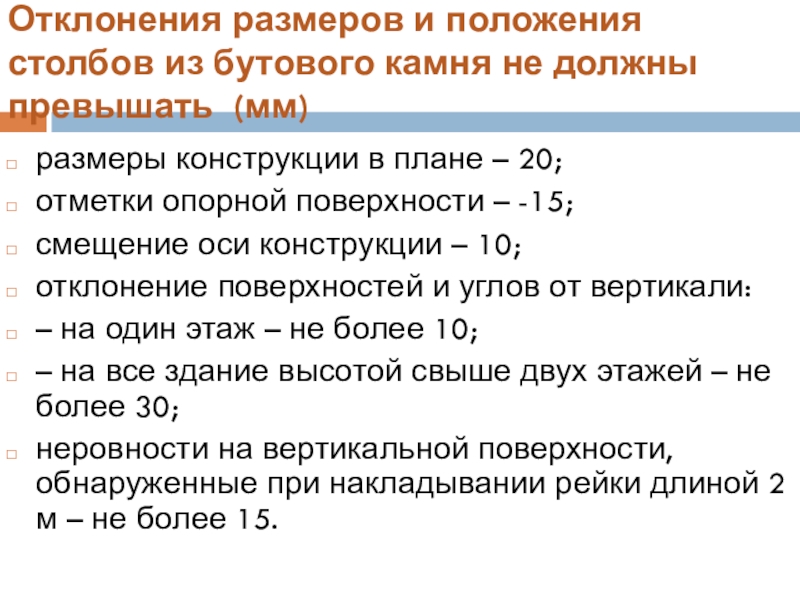

(мм)

размеры конструкции в плане – 20;
отметки опорной поверхности – -15;
смещение оси конструкции – 10;
отклонение поверхностей и углов от вертикали:
– на один этаж – не более 10;
– на все здание высотой свыше двух этажей – не более 30;
неровности на вертикальной поверхности, обнаруженные при накладывании рейки длиной 2 м – не более 15.

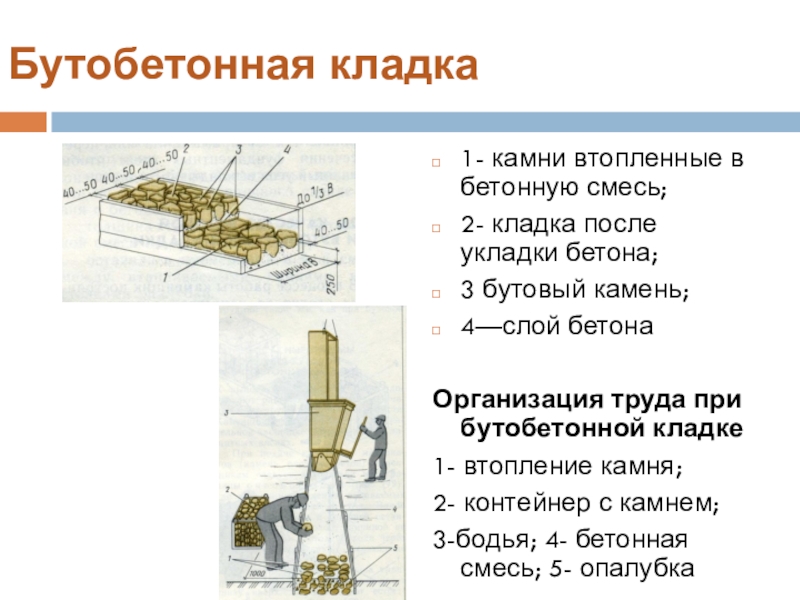

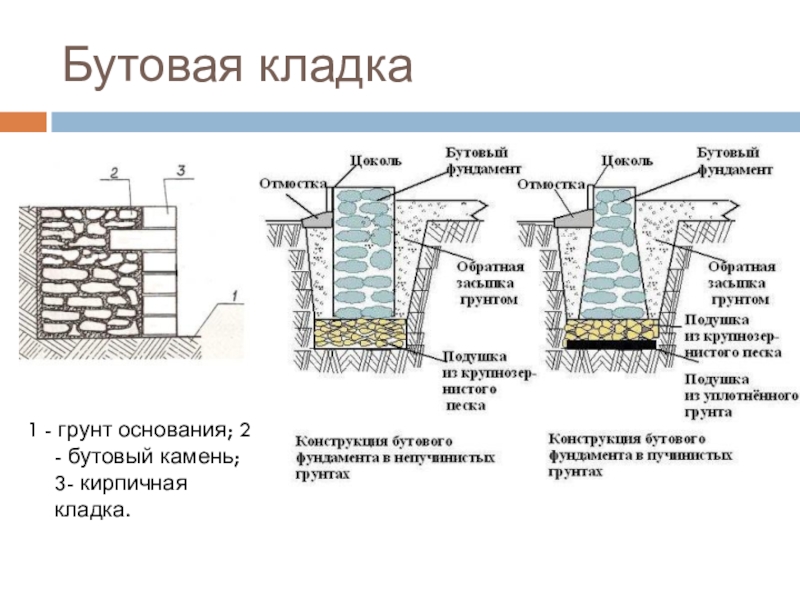

бутовый камень;
4—слой бетона

Организация труда при бутобетонной кладке
1- втопление камня;
2- контейнер с камнем;
3-бодья; 4- бетонная смесь; 5- опалубка

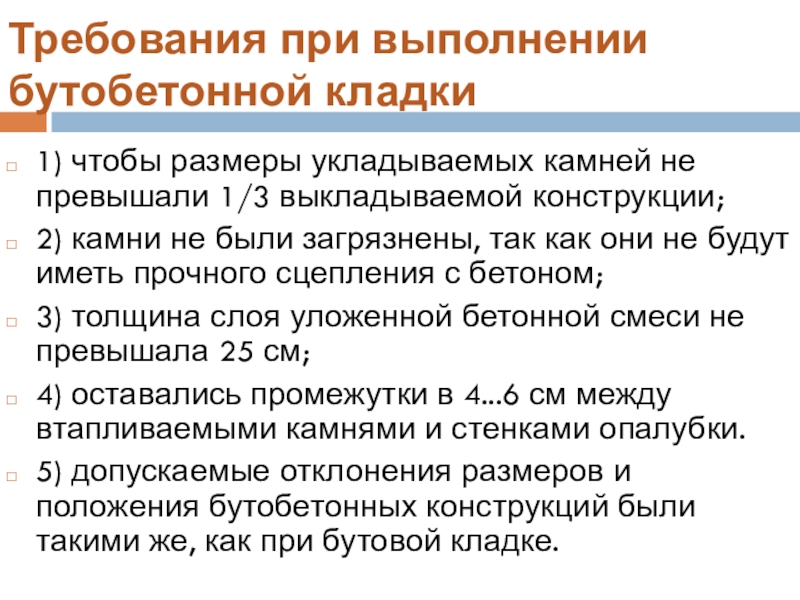

выкладываемой конструкции;
2) камни не были загрязнены, так как они не будут иметь прочного сцепления с бетоном;
3) толщина слоя уложенной бетонной смеси не превышала 25 см;
4) оставались промежутки в 4...6 см между втапливаемыми камнями и стенками опалубки.
5) допускаемые отклонения размеров и положения бутобетонных конструкций были такими же, как при бутовой кладке.

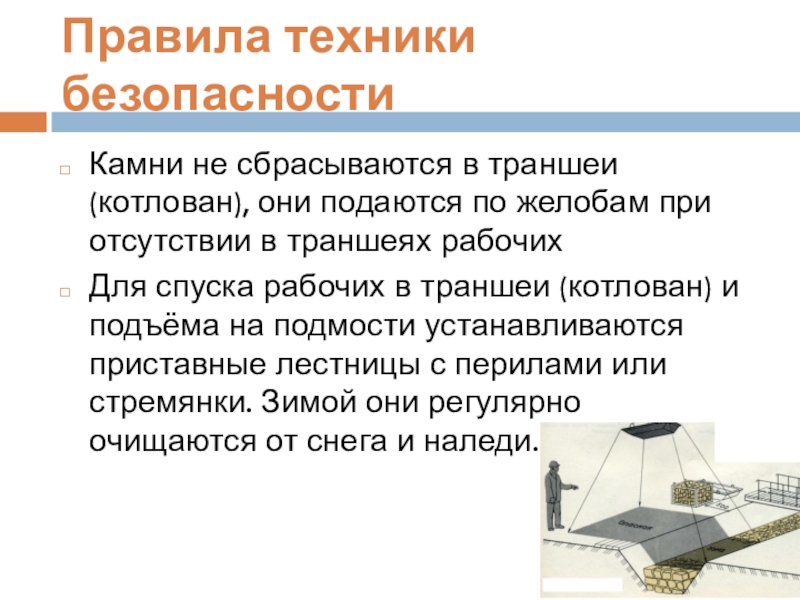

желобам при отсутствии в траншеях рабочих
Для спуска рабочих в траншеи (котлован) и подъёма на подмости устанавливаются приставные лестницы с перилами или стремянки. Зимой они регулярно очищаются от снега и наледи.

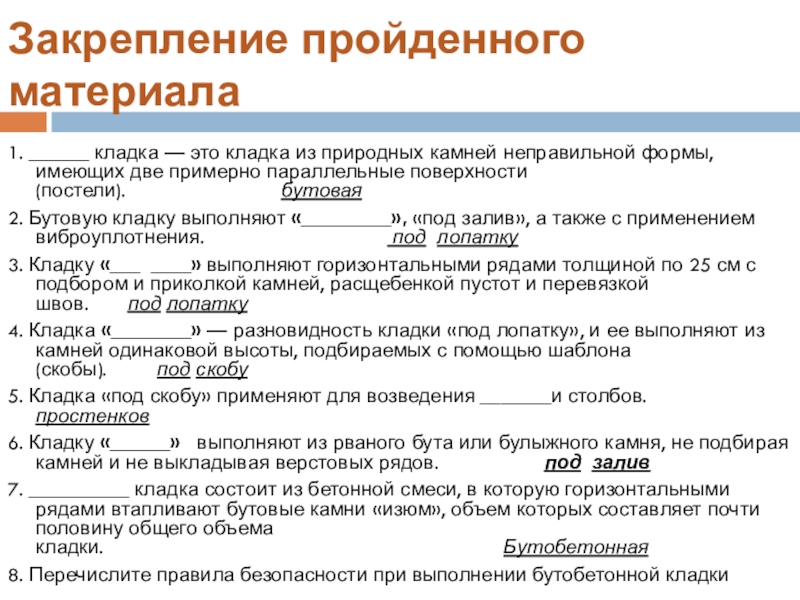

неправильной формы, имеющих две примерно параллельные поверхности (постели).                            бутовая
2. Бутовую кладку выполняют «_________», «под залив», а также с применением виброуплотнения.                                  под  лопатку
3. Кладку «___  ____» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой пустот и перевязкой швов.       под лопатку
4. Кладка «________» — разновидность кладки «под лопатку», и ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона (скобы).         под скобу
5. Кладка «под скобу» применяют для возведения _______и столбов.         простенков
6. Кладку «______»   выполняют из рваного бута или булыжного камня, не подбирая камней и не выкладывая верстовых рядов.                   под  залив
7. __________ кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объем которых составляет почти половину общего объема кладки.                                                                        Бутобетонная
8. Перечислите правила безопасности при выполнении бутобетонной кладки
