Презентация, доклад по технологическому оборудованию Механизмы коробок скоростей станков

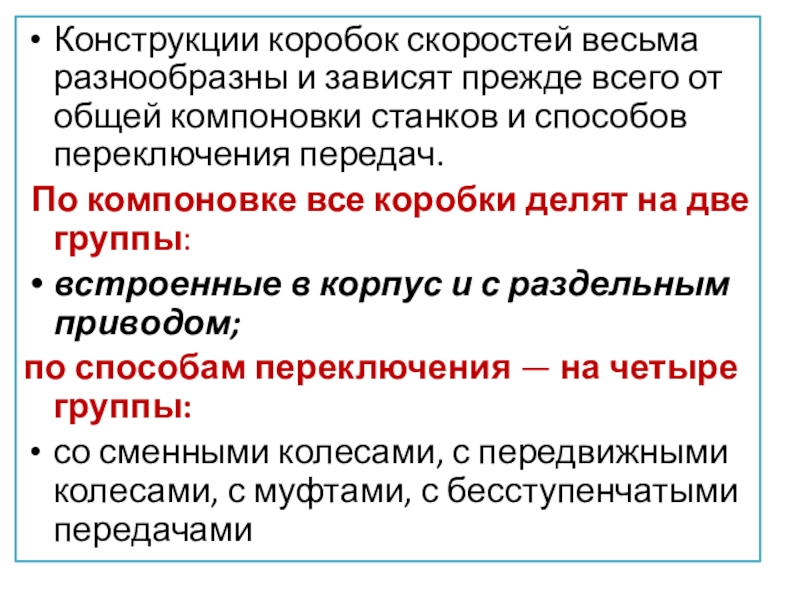

компоновки станков и способов переключения передач.
По компоновке все коробки делят на две группы:
встроенные в корпус и с раздельным приводом;
по способам переключения — на четыре группы:
со сменными колесами, с передвижными колесами, с муфтами, с бесступенчатыми передачами

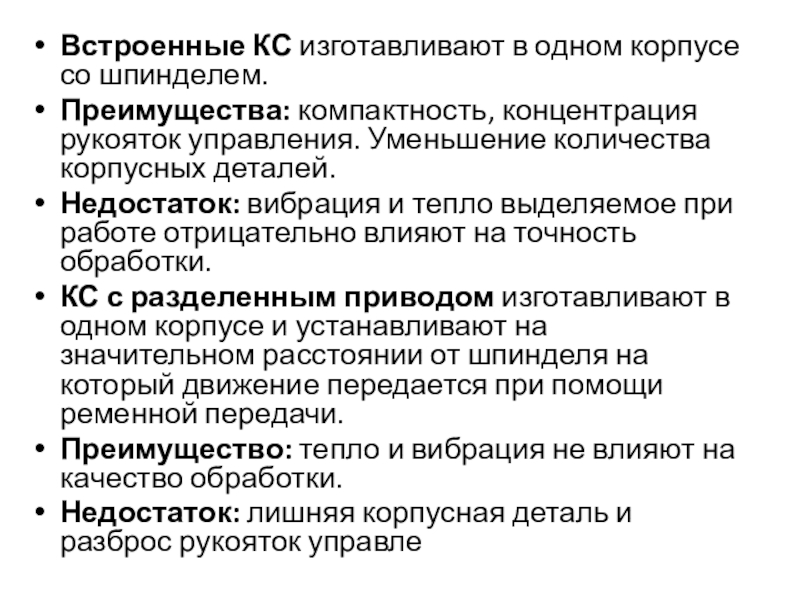

количества корпусных деталей.
Недостаток: вибрация и тепло выделяемое при работе отрицательно влияют на точность обработки.
КС с разделенным приводом изготавливают в одном корпусе и устанавливают на значительном расстоянии от шпинделя на который движение передается при помощи ременной передачи.
Преимущество: тепло и вибрация не влияют на качество обработки.
Недостаток: лишняя корпусная деталь и разброс рукояток управления

имеют меньшее количество корпусных деталей и соответствующих пригонок. Вместе с тем встроенные коробки служат источником вредных вибраций и нагрева шпиндельных узлов, имеют технологические трудности.

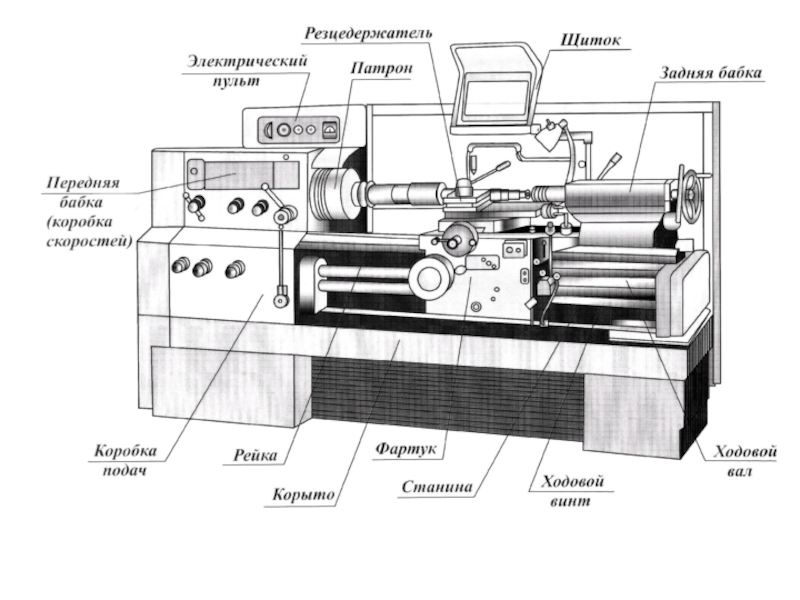

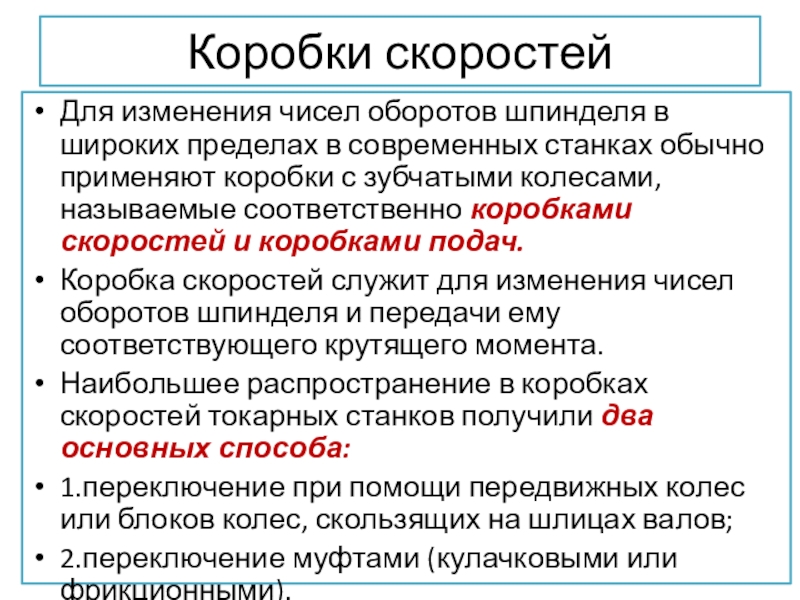

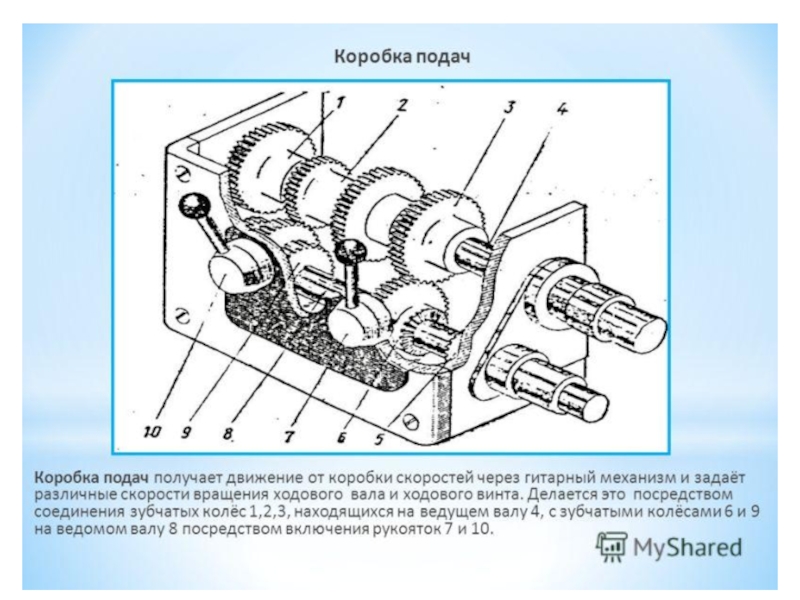

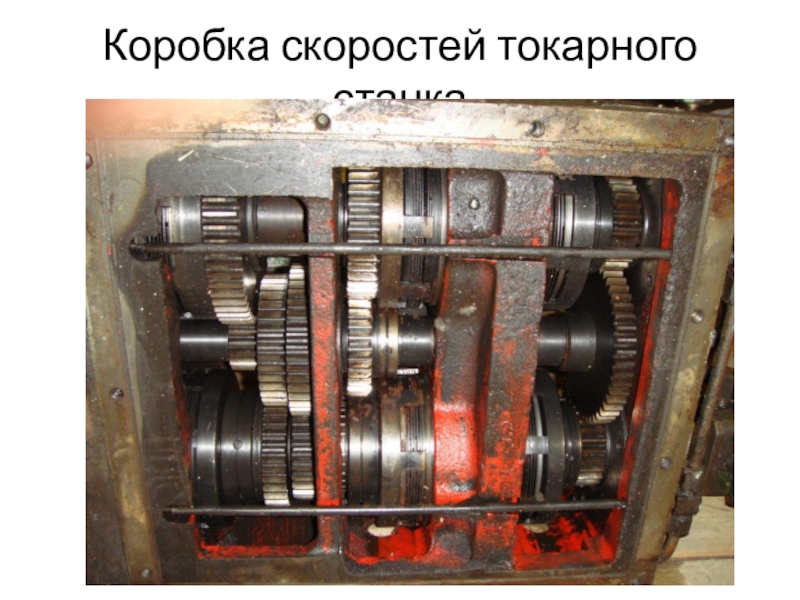

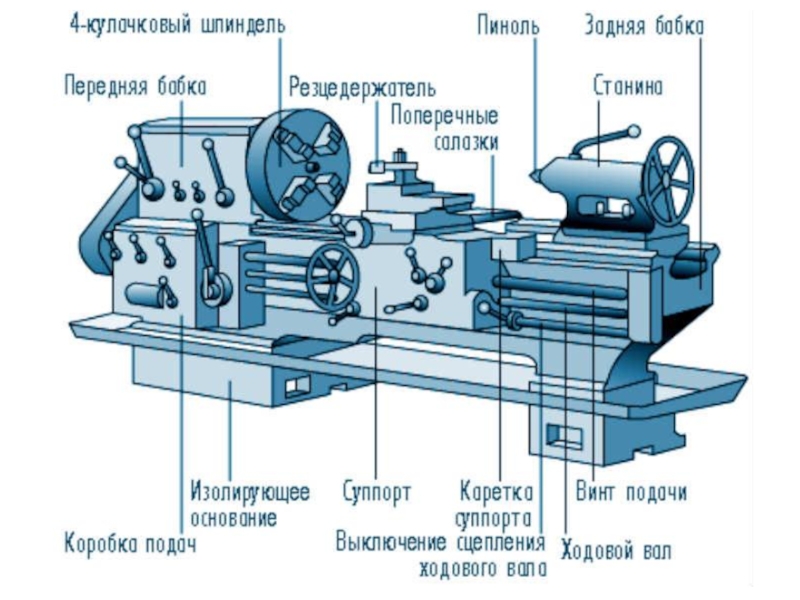

станках обычно применяют коробки с зубчатыми колесами, называемые соответственно коробками скоростей и коробками подач.
Коробка скоростей служит для изменения чисел оборотов шпинделя и передачи ему соответствующего крутящего момента.
Наибольшее распространение в коробках скоростей токарных станков получили два основных способа:
1.переключение при помощи передвижных колес или блоков колес, скользящих на шлицах валов;
2.переключение муфтами (кулачковыми или фрикционными).

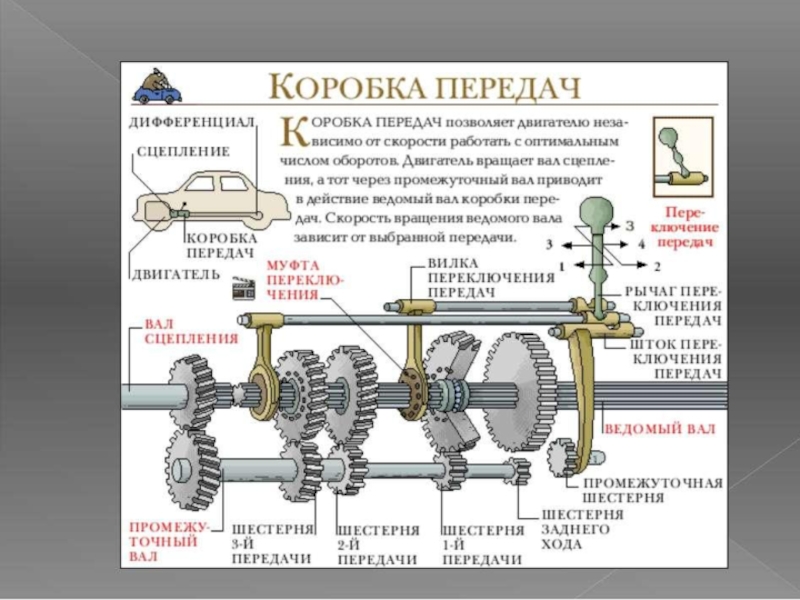

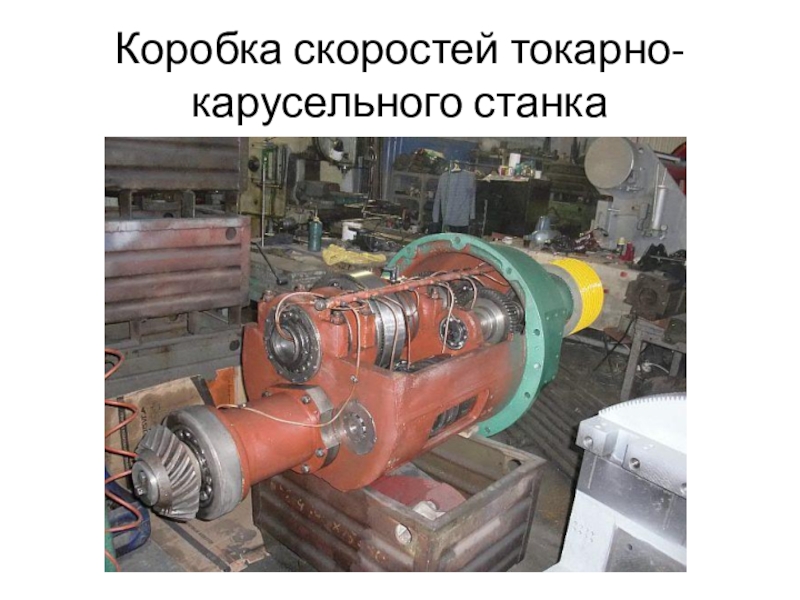

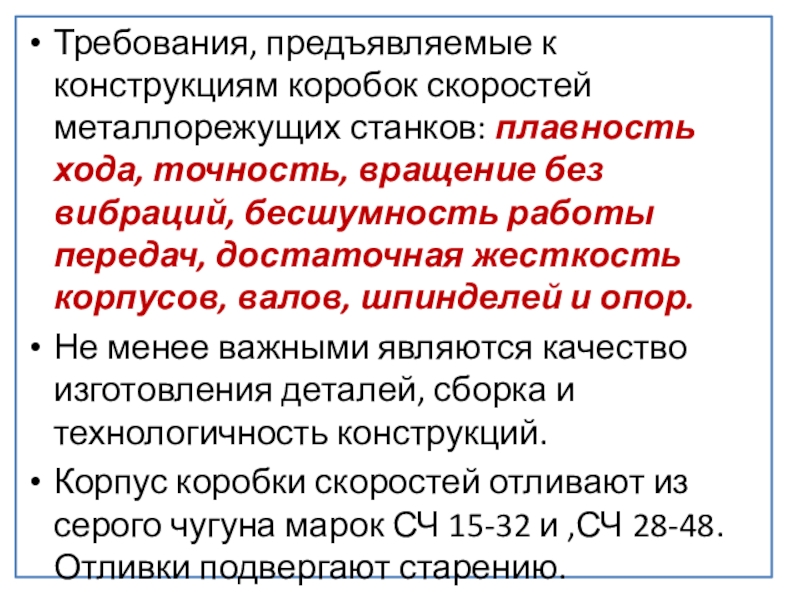

вращение без вибраций, бесшумность работы передач, достаточная жесткость корпусов, валов, шпинделей и опор.
Не менее важными являются качество изготовления деталей, сборка и технологичность конструкций.
Корпус коробки скоростей отливают из серого чугуна марок СЧ 15-32 и ,СЧ 28-48. Отливки подвергают старению.

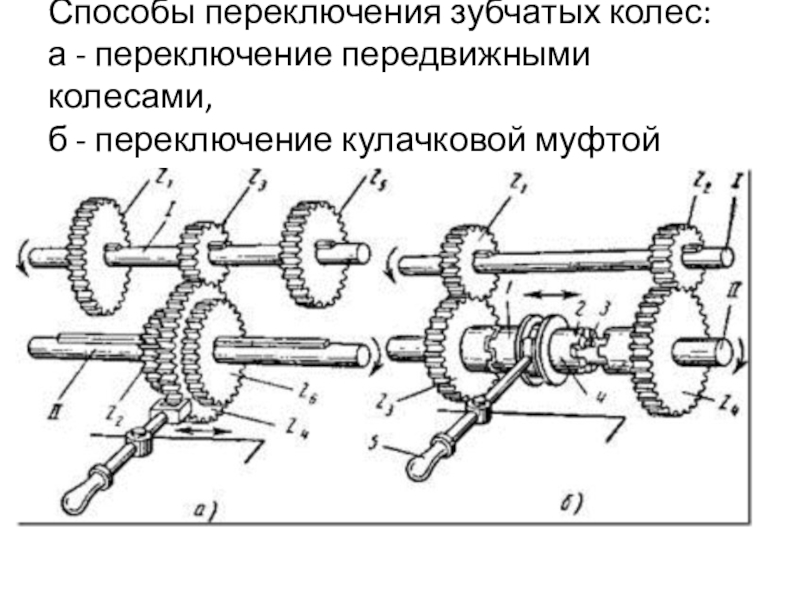

переключение кулачковой муфтой

скоростей.

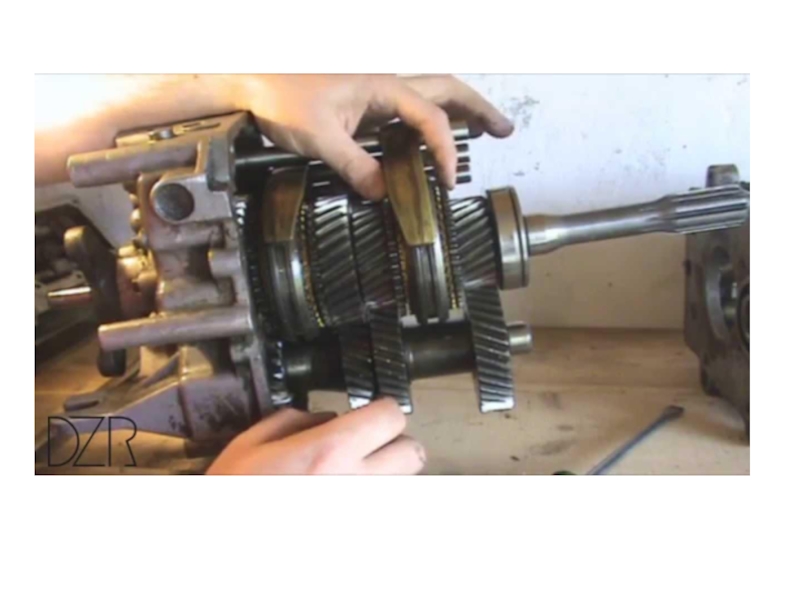

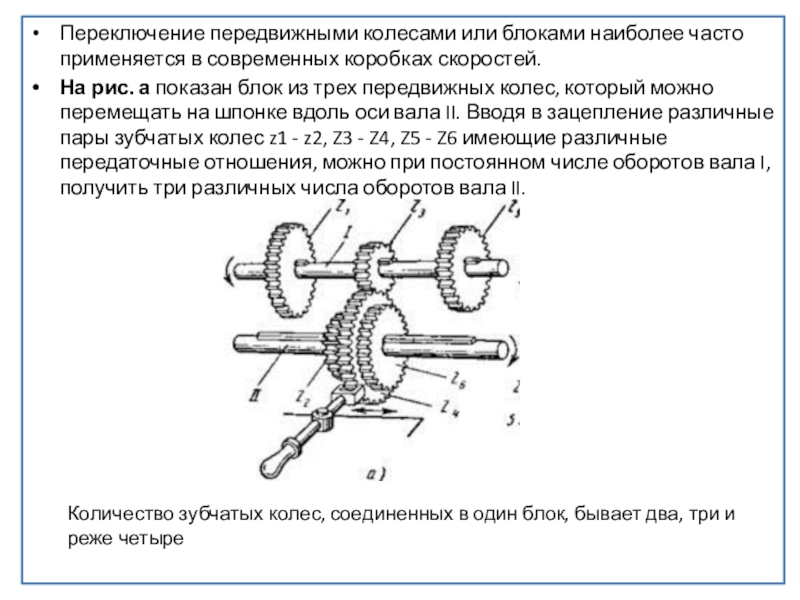

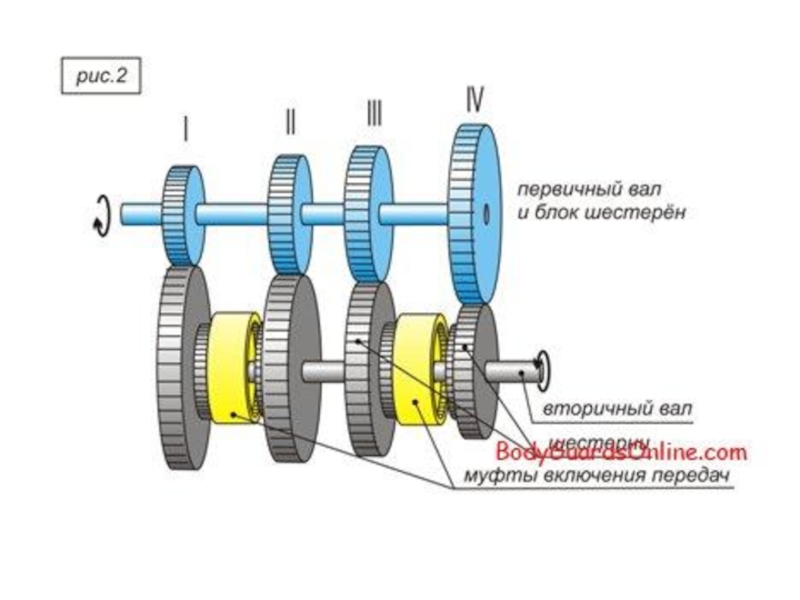

На рис. а показан блок из трех передвижных колес, который можно перемещать на шпонке вдоль оси вала II. Вводя в зацепление различные пары зубчатых колес z1 - z2, Z3 - Z4, Z5 - Z6 имеющие различные передаточные отношения, можно при постоянном числе оборотов вала I, получить три различных числа оборотов вала II.

Количество зубчатых колес, соединенных в один блок, бывает два, три и реже четыре

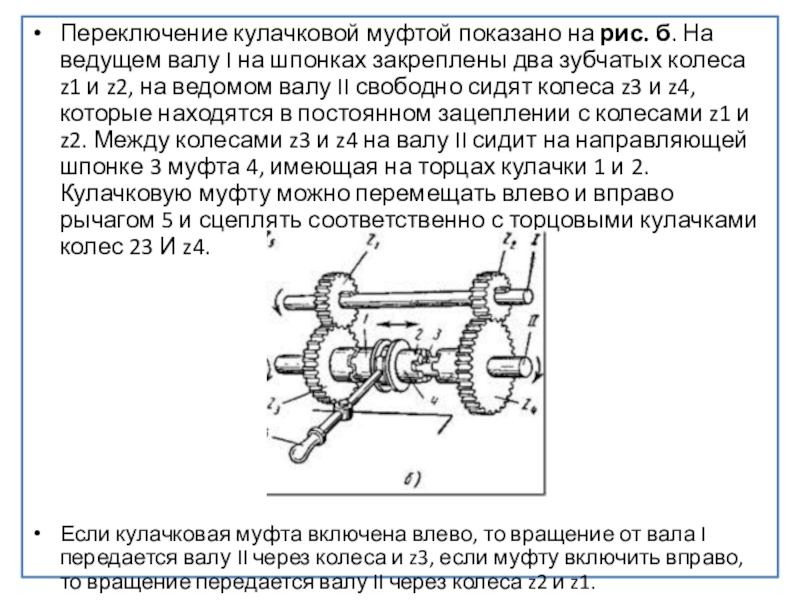

на шпонках закреплены два зубчатых колеса z1 и z2, на ведомом валу II свободно сидят колеса z3 и z4, которые находятся в постоянном зацеплении с колесами z1 и z2. Между колесами z3 и z4 на валу II сидит на направляющей шпонке 3 муфта 4, имеющая на торцах кулачки 1 и 2. Кулачковую муфту можно перемещать влево и вправо рычагом 5 и сцеплять соответственно с торцовыми кулачками колес 23 И z4.






Если кулачковая муфта включена влево, то вращение от вала I передается валу II через колеса и z3, если муфту включить вправо, то вращение передается валу II через колеса z2 и z1.

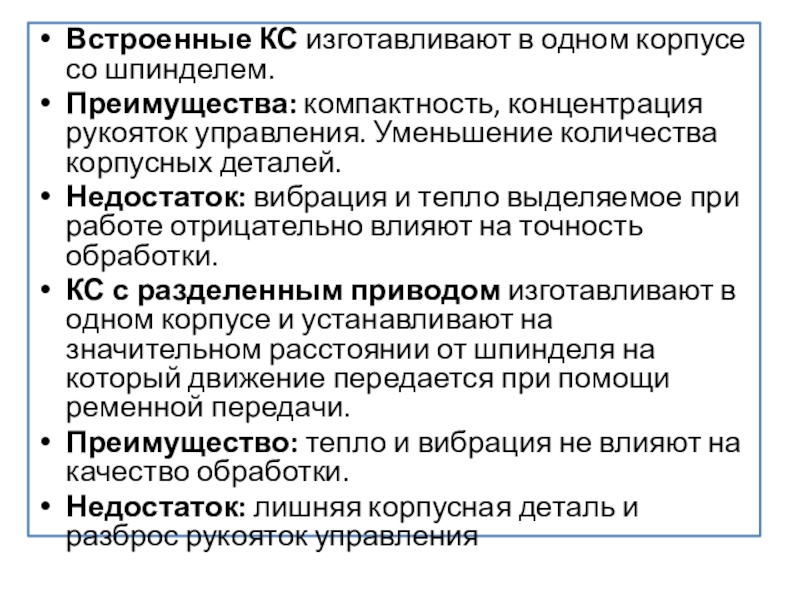

количества корпусных деталей.
Недостаток: вибрация и тепло выделяемое при работе отрицательно влияют на точность обработки.
КС с разделенным приводом изготавливают в одном корпусе и устанавливают на значительном расстоянии от шпинделя на который движение передается при помощи ременной передачи.
Преимущество: тепло и вибрация не влияют на качество обработки.
Недостаток: лишняя корпусная деталь и разброс рукояток управле

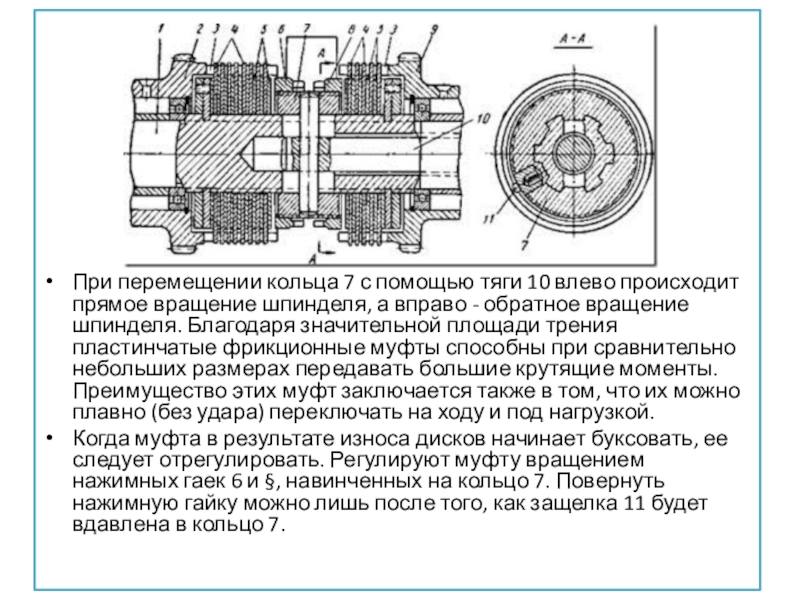

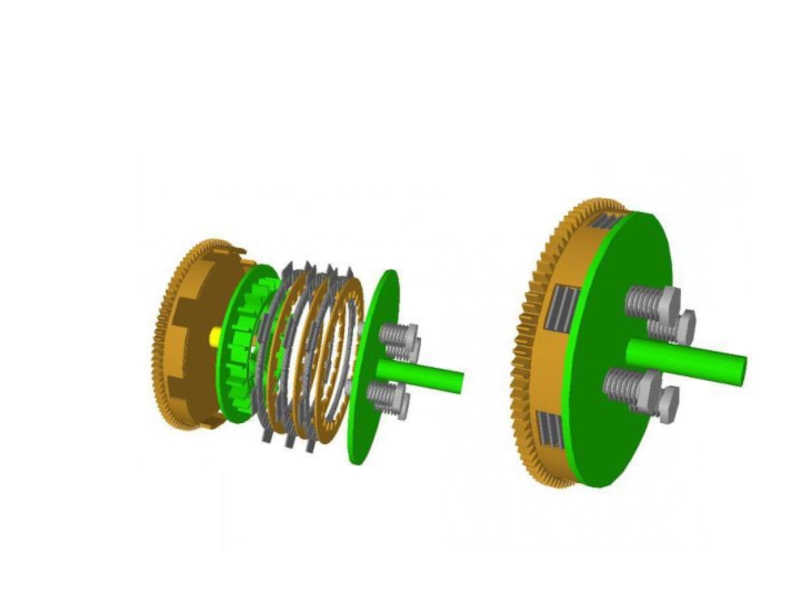

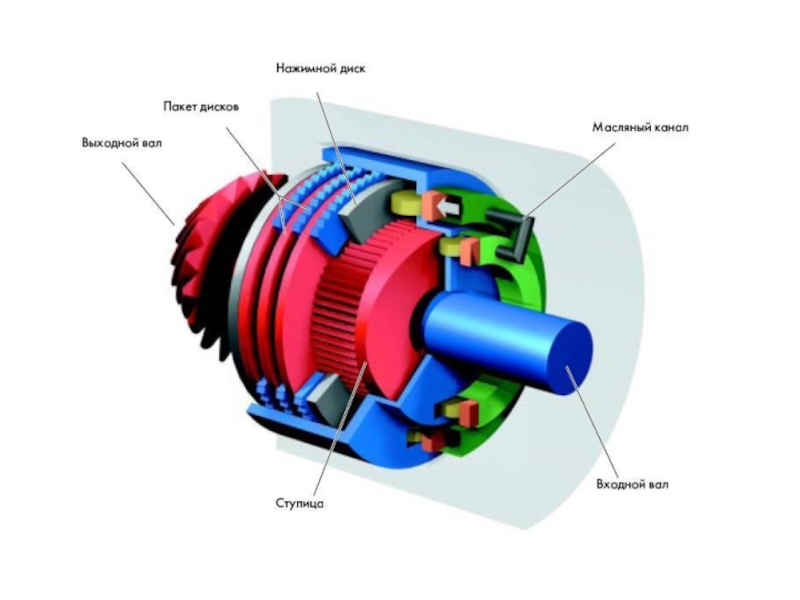

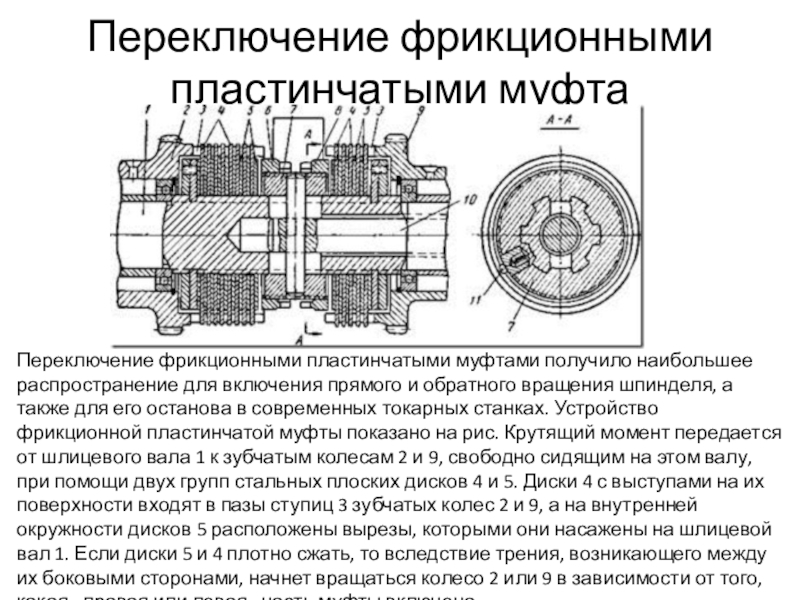

включения прямого и обратного вращения шпинделя, а также для его останова в современных токарных станках. Устройство фрикционной пластинчатой муфты показано на рис. Крутящий момент передается от шлицевого вала 1 к зубчатым колесам 2 и 9, свободно сидящим на этом валу, при помощи двух групп стальных плоских дисков 4 и 5. Диски 4 с выступами на их поверхности входят в пазы ступиц 3 зубчатых колес 2 и 9, а на внутренней окружности дисков 5 расположены вырезы, которыми они насажены на шлицевой вал 1. Если диски 5 и 4 плотно сжать, то вследствие трения, возникающего между их боковыми сторонами, начнет вращаться колесо 2 или 9 в зависимости от того, какая - правая или левая - часть муфты включена.

вращение шпинделя, а вправо - обратное вращение шпинделя. Благодаря значительной площади трения пластинчатые фрикционные муфты способны при сравнительно небольших размерах передавать большие крутящие моменты. Преимущество этих муфт заключается также в том, что их можно плавно (без удара) переключать на ходу и под нагрузкой.
Когда муфта в результате износа дисков начинает буксовать, ее следует отрегулировать. Регулируют муфту вращением нажимных гаек 6 и §, навинченных на кольцо 7. Повернуть нажимную гайку можно лишь после того, как защелка 11 будет вдавлена в кольцо 7.

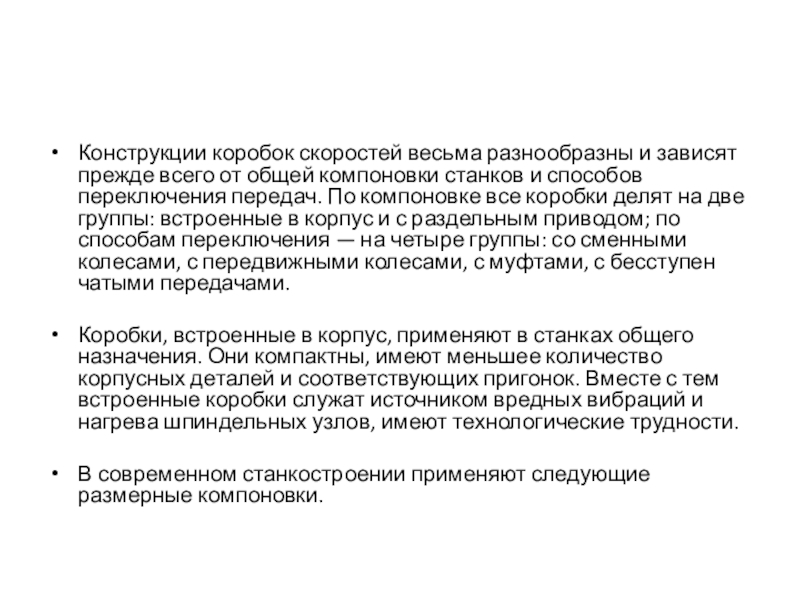

компоновки станков и способов переключения передач. По компоновке все коробки делят на две группы: встроенные в корпус и с раздельным приводом; по способам переключения — на четыре группы: со сменными колесами, с передвижными колесами, с муфтами, с бесступен­чатыми передачами.

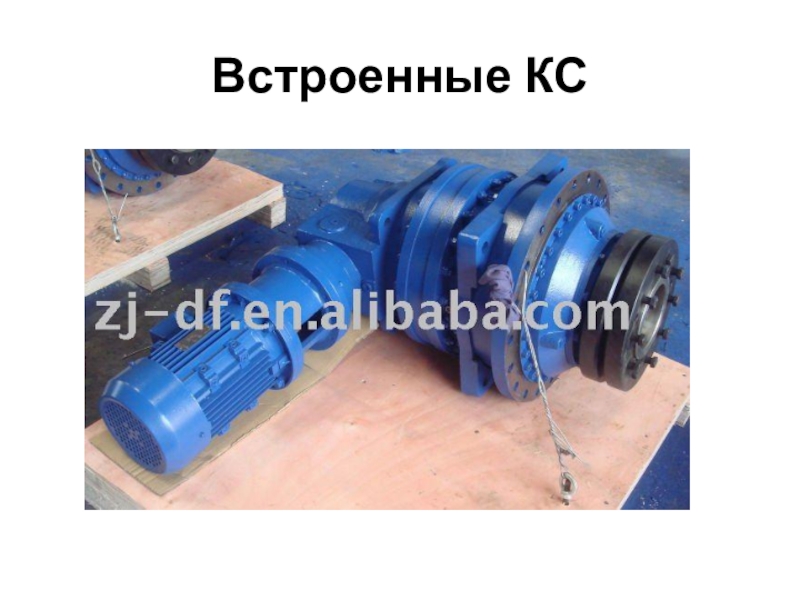

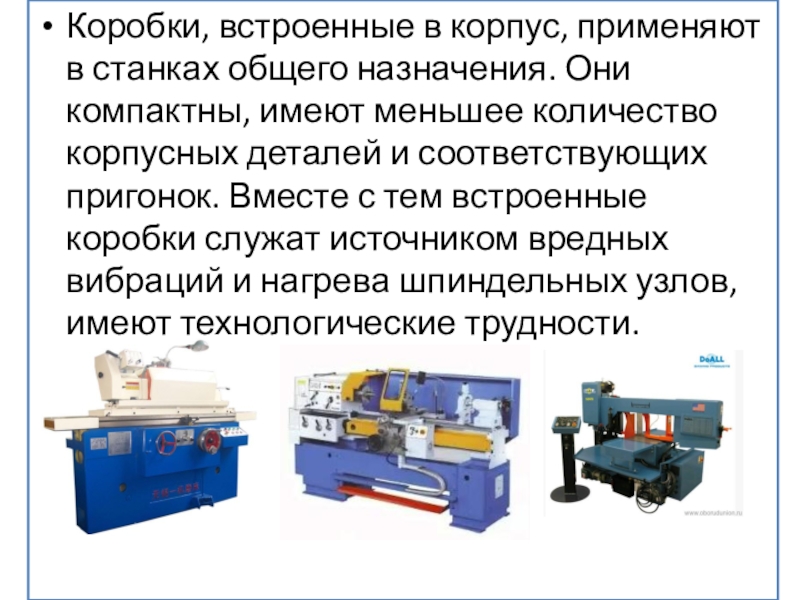

Коробки, встроенные в корпус, применяют в станках общего назначе­ния. Они компактны, имеют меньшее количество корпусных деталей и со­ответствующих пригонок. Вместе с тем встроенные коробки служат источ­ником вредных вибраций и нагрева шпиндельных узлов, имеют технологи­ческие трудности.

В современном станкостроении применяют следующие размерные компоновки.
